Что представляет собой насосная станция Грундфос Скала 2

Grundfos SCALA1 — новая насосная станция уже в продаже

Универсальная бытовая насосная станция SCALA1 обеспечивает оптимальное повышение давления воды в бытовом водоснабжении. Ее работа легко контролируется с помощью смартфона.

Насос SCALA1 разработан для повышения давления в бытовой системе водоснабжения. Его можно использовать для перекачки воды из резервуара на крыше, аварийного или наземного резервуара. Он также идеально подходит для подачи воды из неглубоких скважин (менее 8 м) и для повышения давления из городской водопроводной сети. Если нужен больший расход, это легко сделать в установке с двумя насосами с помощью доступных аксессуаров (включая опорную плиту, кабель, впускной и выпускной коллекторы). Затем вы можете руководствоваться инструкцией по интерактивной настройке с помощью приложения Grundfos GO REMOTE.

С бытовой насосной станцией для повышения давления вы получаете воду для:

  • Кранов и душей в доме
  • полива сада и газона
  • полив теплицы
  • автомойка
  • применение в небольших магазинах, предприятиях общественного питания и т. п.

Grundfos SCALA1 — комплексное решение для бытового водоснабжения «все в одном». Насос оснащен максимально эффективными гидравлической частью и двигателем, очень тихо работает. Встроенный Bluetooth обеспечивает полный контроль над насосом с использованием дополнения для удаленного упарвления Grundfos GO REMOTE.

Установка і введение в эксплуатацию насоса для воды никогда еще не были столь простыми. Приложение Grundfos GO REMOTE позволяет получить сигнал тревоги и сделать простую диагностику. Насос создавать и отправлять сообщения по электронной почте, чтобы обеспечить доступ к сложным местам прямо со смартфона.

Работа станции.

При падении давления станция включается с небольшим щелчком, но звук щелчка не громче чем максимальный уровень работы станции.При закрытии смесителя, станция замедляется сразу же, но через секунду вновь запускается и работает ещё 8 сек. После отключается.

Имитация сухого хода. Достал всасывающую трубу из бака станция изменила шум.Через 5 секунд после попадания в станцию воздуха, станция отключается на секунду, далее запускается в режиме вакуумного насоса и по новой затягивает воду с пустую трубу.Вновь достаю шланг, станция через 5 секунд после попадания воздуха, перезапускается. Далее шланг в воду не погружен, станция работает 30 секунд и вновь перезапускается на 30 сек, далее ещё цикл. Опускаю всасываюдую трубу в бак, вода затягивается со второй попытки.Далее имитирую просто подсасывание воздуха. Слышно как станция работает с перебоями, но продолжает работать до тех пор пока труба полностью не заполнится воздухом.После нескольких попыток, на седьмой цикл ставил трубу в бак. Шланг три метра пустой. на второй цик станция затянула воду.

Сброс на заводский устновки клавишей вниз+ресет

После сброса к заводским установкам цикл повторяюВынимаю шланг, на 4-й цикл станция ушла в аварию. Через 5 минут станция перезапускается. Труба в баке. Воду затянула со второго цикла.

Имитация утечкиСтанция не имеет ограничений по количеству пусков, но установлен алгоритм работы по количеству пусков. Если будет более 40 стартов в час, то станция продолжает работать и дальше, но высветится ошибка утечки.

Блокировка панели управления станцией. Зажимаем обе кнопки вверх и низ. Станция перестает реагировать на нажатия. Разблокировать так же

Кнопка Reset сбрасывает ошибки, но не перегружает станцию.

Уровень шума

Как измеряется шум, смотрите видео о том как я тестирую станции.

Напомню, что для этого у меня есть деревянный куб, стенки внутри которого оклеены акустическим поролоном. Акустический поролон компании Эходизайн

Замер шума в акустическом коробе4,05 куба в час =  680,1 куба в час   =  61

Замер шума с отраженным эхо в коробе4,05 куба в час =  820,1 куба в час   =  72

Щелчок запуска не более 67 Дб

Сколько Ватт сьедает насос?

Максимальный показатель у меня получился

2,63 ампера 562 ватта  при 4-х кубах в час

0,98 ампера 209 ватт при 80 литрах в час.Т.е. станция действительно очень экономичная по расходу электроэнергии. Она из электрической сети вытащит именно столько ватт, сколько вам потребуется воды в данный момент времени.

На внизу основания станции, есть вентиляционные отверстия.

При установке проследите за тем, чтобы они небыли закрыты водой или чем либо ещё. Зачем это надо?Если перевернуть станцию, то там видна сеточка, она защищает каналы в станции от насекомых При необходимости сетку стоит прочитать. Её легко снять поддев плоской отверткой.

Эти два канала нужны для свободного стекания капель воды, которые могут появится при обкатке станции. А вентиляционные отверстия у основания нужны как раз чтобы эти капли испарялись.

Минусы станции:

  1. Станция издаёт щелчок при пуске, но он выбивается только из тишины. Т.е. пока станция молчит, тишина. Но работа начинается с щелчка, уровень звука которого не превышает шум работающей станции.
  2. Станция почему-то не сразу останавливается, после закрытия крана.
  3. Надо следить за давлением ГА
  4. Нет привычного манометра, но есть цифровой аналог и градацией по шкале в 0,5 бар

Плюсы:

  1. Станция имеет частотный преобразователь вращения вала
  2. Малый расход электроэнергии
  3. Не сильно шумит при умеренном расходе
  4. Имеется доступ к валу для его расклинивания если станция долго стояла Т.е. станцию не придётся разбирать.
  5. Компактные размеры станции.
  6. Имеет разъемные подключения, т.е. не придётся разрезать трубопровод или использовать дополнительные американки.
  7. Лёгкий доступ к клапанам для их прочистки.
  8. Станция не боится перепадов напряжения и в случае низкого напряжения не сгорает, а выходит в ошибку.
  9. Имеет большое заливное отверстие
  10. Имеет большие и удобные рукоятки сливного и заливного отверстия.
  11. Нет необходимости по новой заполнять шланг после срабатывания по сухому ходу, станция сама затянет воду.
  12. Гарантия 5 лет

Ещё один нейтральный пункт, который я не отнес к минусам, это стоимость станции

Если на день съёмки её цена 26-30 т.р. 480-500 $

Сразу вроде как и дорого, но если посчитать сколько она расходует электричества за 10 ти летний срок работы,  средний показатель будет в районе 400 ватт, то она окажется гораздо экономичнее чем купить станцию в двое дешевле.

Видеообзор:

Для физических лиц

Наличными при получении

Оплата наличными курьеру и при самовывозозе со складов и ПВЗ.

Картой при получении

Оплата при самовывозозе со склада или ПВЗ.

Картой на сайте

Оплата банковской картой Visa, MasterCard и МИР. Зачисление денег в момент оплаты.

Банковский перевод

Средний срок зачислений денег 1-2 дня.

Кредит на срок до 24 месяцев

Возможность для клиентов ПАО Сбербанк оформить потребительский кредит на покупку не выходя из дома. Одобрение кредита через Сбребанк Онлайн. Кредит на срок от 3 до 24 месяцев. Итоговая стоимость кредита зависит от срока кредитовая и стоимости товаров.

Условия для подачи заявки на кредит:

  • Гражданство РФ
  • Держатель дебетовой карты ПАО Сбербанк
  • Возраст от 21 до 65 лет
  • Наличие регистрации на территории РФ
  • Сумма кредита от 3 000 до 300 000 руб.

Подробнее…

Безопасность и конфиденциальность при онлайн оплате

*Оплату банковскими картами международных платёжных систем Visa, MasterCard и МИР обеспечивает Сбербанк. Услуга оплаты через интернет осуществляется в соответствии с Правилами международных платежных систем на принципах соблюдения конфиденциальности и безопасности совершения платежа, для чего используются самые современные методы проверки, шифрования и передачи данных по закрытым каналам связи.

Для корректной оплаты необходимо внимательно и точно, соблюдая последовательность цифр и букв, ввести данные так, как они указаны на вашей карте:

  1. Номер карты, указан на лицевой стороне банковской карты и состоит из 16 цифр. Например: 0123 4567 8901 2345;
  2. Срок действия карты, указан на лицевой стороне банковской карты: месяц и год, до которого действительна карта.
  3. CVV2 или CVC2 код карты (как правило, указан на обратной стороне банковской карты и состоит из 3-х цифр. Например: 123.

Случаи отказа в совершении платежа:

  • банковская карта не предназначена для совершения платежей через интернет, о чем можно узнать, осведомившись в вашем банке
  • недостаточно средств для оплаты на банковской карте. Подробнее о наличии средств на банковской карте вы можете узнать, обратившись в банк, выпустивший банковскую карту
  • данные банковской карты введены неверно
  • истек срок действия банковской карты. Срок действия карты, как правило, указан на лицевой стороне карты (это месяц и год, до которого действительна карта). Подробнее о сроке действия карты вы можете узнать, обратившись в банк, выпустивший банковскую карту
  • превышен установленный лимит операций за день. Сумма ежедневного лимита для всех операций определяется банком-партнером.

Как применить промокод

Для того, чтобы применить к заказу промокод, необходимо добавить все интересующие товары и перейти в корзину, кликнув мышью по иконке корзины в правом верхнем углу страницы сайта. На открывшейся странице, введите в поле для промокода имеющийся код. Подробнее.

При возникновении трудностей в процессе оформления и оплаты заказа вы можете обратиться к нам по телефону +7 499 6000801.

Особенности станции

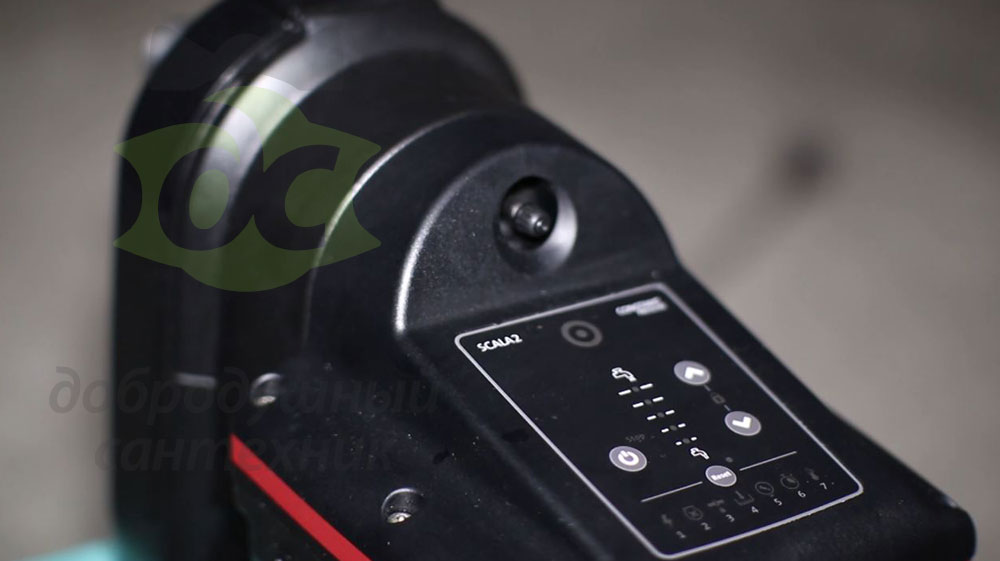

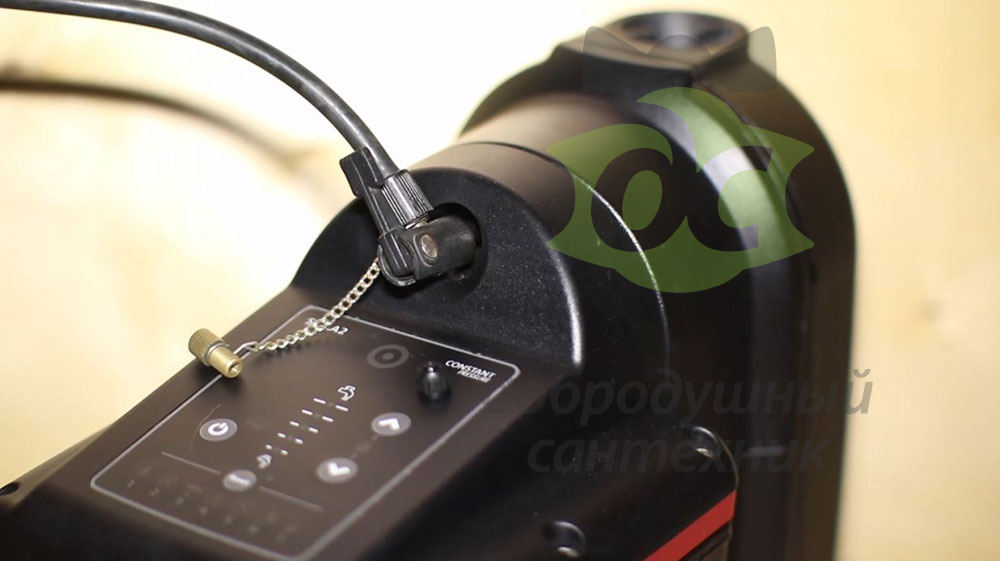

Панель управления

Пожалуй самое время рассказать об этой новогодней ёлке подробнее.

Если вы смотрели моё видео о политике Грундфос и о компании в целом, то знаете, что они стараются делать насосы так, чтобы единожды его установил и забыл.  (ссылка внизу)Т.е. по логике, вся эта красота тут вообще никак не нужна, потому что насос стоит часто в подполе и все эти огоньки, кому они светят?Хотя если насос всегда на виду, на мой взгляд это информативно.Если разобраться в деталях, здесь нет ничего лишнего.

Этой станции, на текущий момент не хватает только удалённого управления.

Индикаторы и кнопки управления.

На панели сверху, самый главный индикатор, это индикатор работы или состояния станции. Если он не светится — станция отключена.Два индикатора горизонтально светятся — насос включён но не работает.

Два индикатора под 45 градусов говорят о том что насос работает, но вал не вращается.

Два индикатора имитируют вращение показывают вращение вала — насос работает.

Два горизонтальных красных индикатора мерцают или горят. Насос аварийно остановлен.

Ошибки

Внизу семь символов пиктограмм разгребём их значения по порядку:

  1. Молния. Неверное напряжение. станция работает при напряжении от 170 до 300 вольт. Если в сети будет вне этого диапазона, то станция не сгорит, а уйдёт в ошибку. Подать нужное напряжение и станция возобновит работу.
  2. Индикатор состояния красный в горизонтальном положении и крестик Станция заблокирована (на случай если заклинил вал) Попробуйте его провернуть, как я показывал ранее. Если это невозможно то вероятно насос забился грязью и его необходимо чистить. Для этого или обратитесь в сервис или смотрите далее как добраться до рабочих колёс.
  3. третья ошибка, это Утечка в системе. Эта станция не имеет ограничений по количеству пусков в час, но есть функция ошибки, т.е. станция оповестит пользователя о том что станция запускается слишком часто и вероятно это говорит о протечке в системе или о неисправном внутреннем обратном клапане, который надо прочистить.На это случай в специализированном меню есть функция антицикличность.Если функция анти цикличности не активна, то после запуска насоса в короткий промежуток времени более 40 раз, появится индикатор протечки, но станция продолжит работать в штатном режиме. Если  функция анти цикличности активна, то при тех же условиях, станция так же выдаст ошибку но остановится.
  4. сухой ход
  5. Превышено максимальное давление. Это значит, если станция работает от водопроводной сети как насос повышающий давление, то при возрастании в системе давления станция более 6 бар, уйдёт в ошибку.Либо, если вы настроили такое давление, которое станция накачать не может.
  6. Индикатор будильник, говорит о том, что превышено максимальное время непрерывной работы. По умолчанию функция отключена. Т.е. станция может работать непрерывно очень долго. Если эту функцию активировать, то станция автоматически выключится и выдаст ошибку через 30 минут работы.
  7. Температура за пределами рабочего диапазона станции, это или ниже 4-х градусов или более 55 по цельсию.

Такая ошибка как и защита по сухому ходу при незаполненной станции, могут быть сброшены только в ручную. Зачем нужна такая функция?

Примерно на такой случай или на случай если кто-то забывает перекрывать воду, функция может быть весьма полезной, чтобы не тратить зря воду и электроэнергию. Зная о том что она включена, примерно на 29-й минуте можно сделать паузу в 15 сек и включить воду дальше и 30 минутный отсчёт начнётся заново.

Как мне кажется, ошибки или предупреждения при которых станция продолжает работать, не имеют никакой пользы, если станция стоит в подвале, а туда я спускаюсь только за баночкой прекрасного варенья из серверной ягоды или если вода совсем перестала бежать.

Т.е. явно не хватает удалённого оповещения!

Панель управления

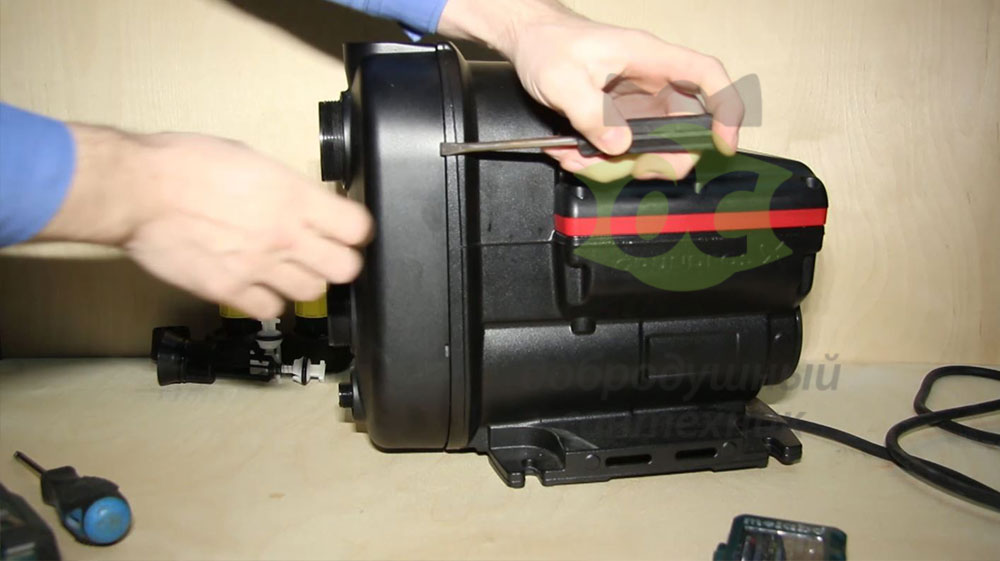

Я раскрутил 6 винтов и поднял крышку.

На крышке эластичный уплотнитель, который не позволяет попасть влаге внутрь блока с электроникой,

а на плате нанесен ещё какой-то полимер, который скрывает почти все электронные компоненты. Т.е. если влага  как-то и проникнет внутрь устройства, то электроника ещё будет жить.

Саму плату я показывать не стал, так как там просто электронные компоненты в которых я ничего не понимаю, а под ней алюминиевый корпус насоса.

Степень защищёнсоти станции

X4D  означает следующее

Первая цифра заменена Иксом — означает что для данного оборудования эта характеристика не нормирована. Первое значение должно говорить о степени защиты от проникновения твёрдых предметов внутрь устройства или защиту пользователя от подвижных элементов. Станция полностью герметична и туда, вероятно не может ничего проникнуть.

Вторая цифра, это степень защиты от проникновение воды. 4 означает что станция защищена от водяных брызг с любого направления

а буква Д говорит о том что станция защищает человека от касания рукой, инструментом или даже проволокой. Всё закрыто.

Гидравлическая часть

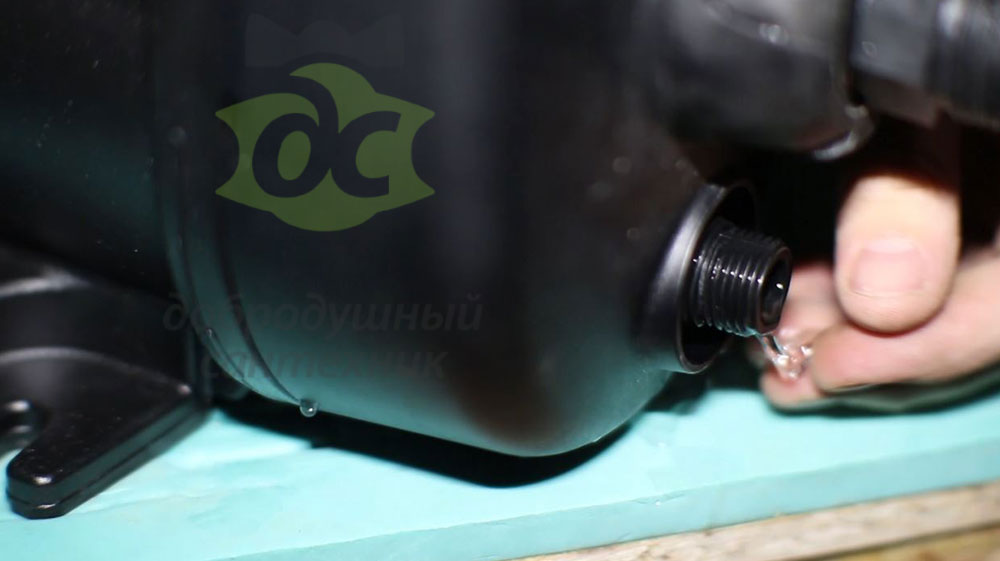

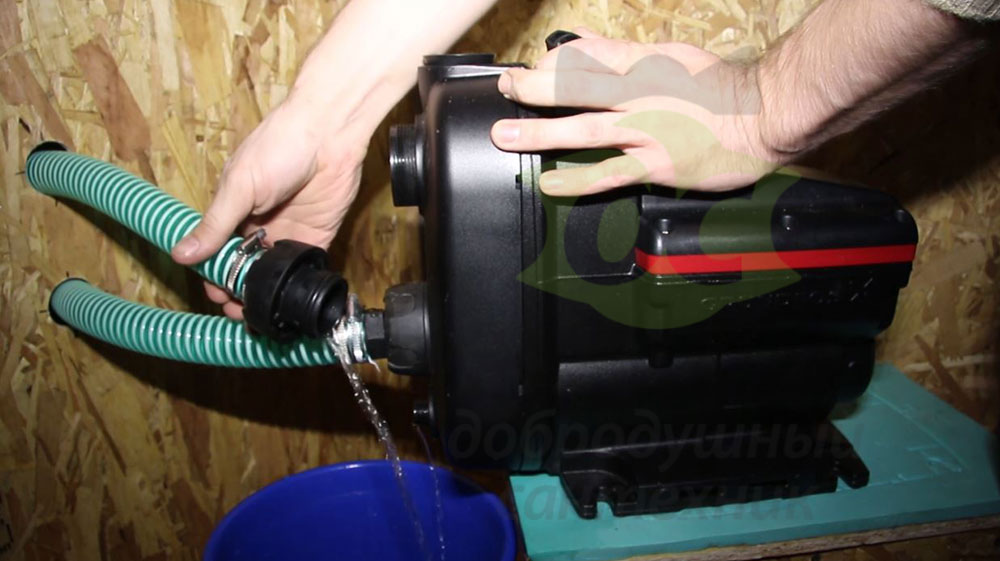

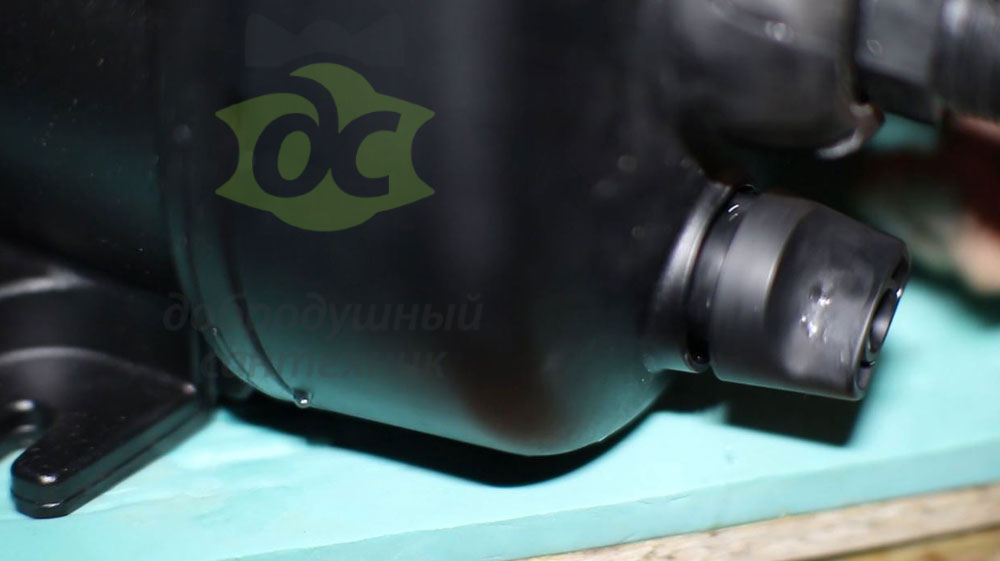

Спереди у станции есть заглушка, которая закрывает сливное отверстие. Рукоятка заглушки удобная и для того чтобы сливать воду, не понадобится никакой специальный инструмент, я просто беру рукой, откручиваю пробку и вода сливается.

В кромке есть эластичное уплотнительное кольцо.Для скорейшего опорожнения станции, надо выкрутить и заливную заглушку.

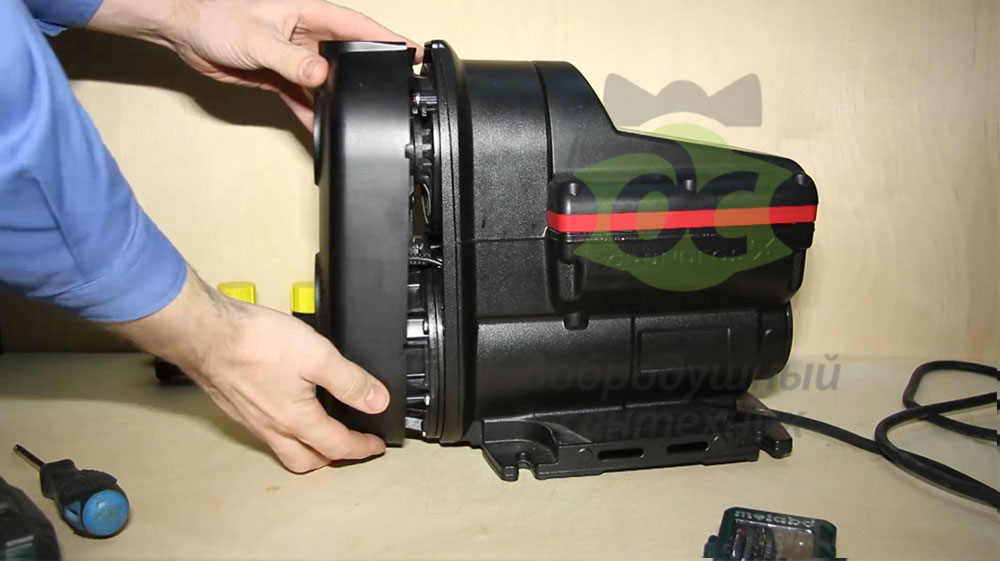

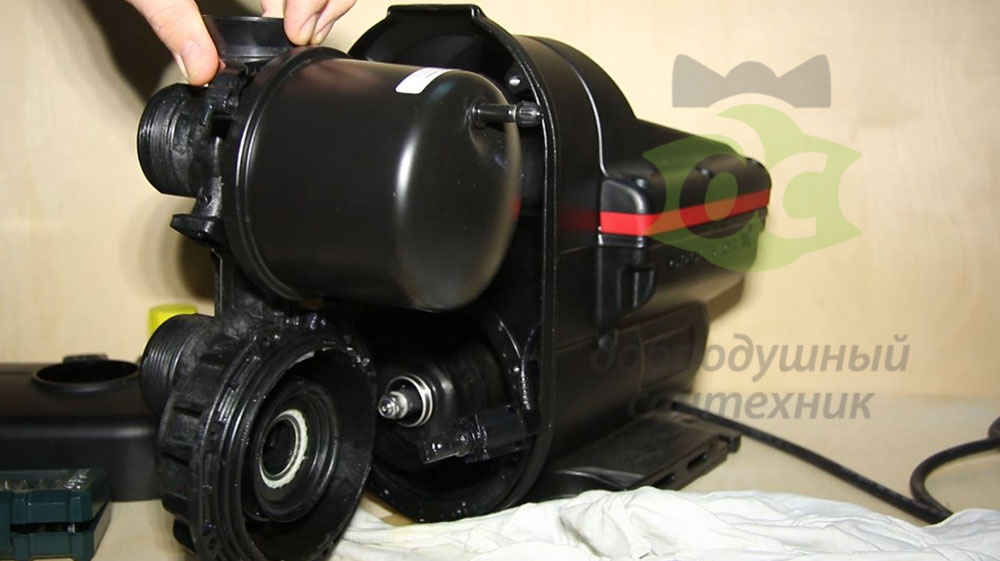

Далее я открутил штуцеры, отложил их в сторонку и теперь снимаю крышку за которой прячется основная гидравлическая часть.

Для снятия крышки, достаточно плоской отвёрткой поддеть защёлки на самой крышке в 4-х местах

Зачем вам разбирать гидравлическую часть?Это может понадобится на случай если станция затянула в себя глины и вал заклинило. Как провернуть я говорил выше.

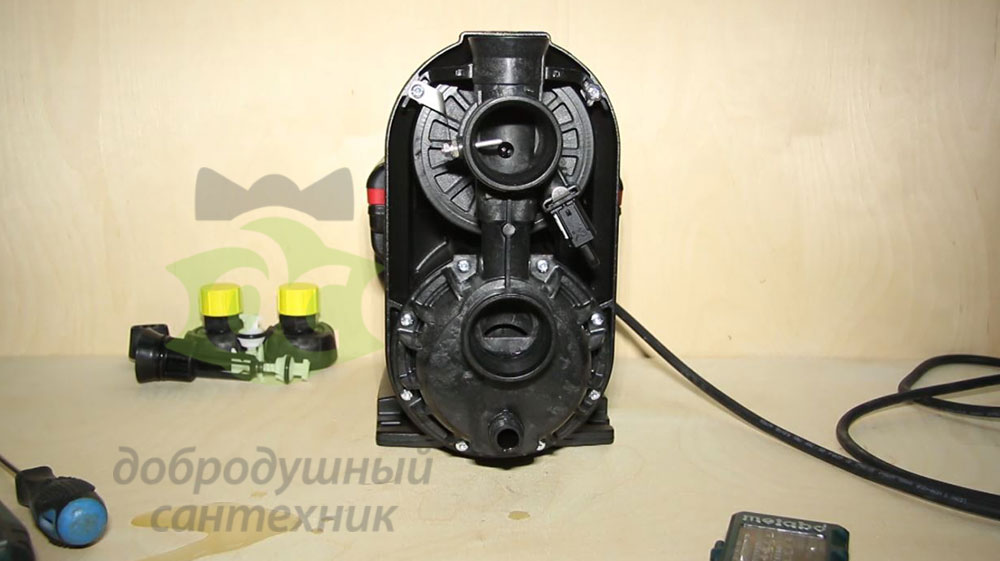

Вот он гидравлический блок с резьбами, в который вставлен датчик давления. Для  снятия блока мне понадобилась шестигранная звёздочка 25 мм, чтобы открутить 10 винтов.

Теперь я снимаю стопор чтобы освободить датчик давления, вытаскиваю датчик.

Датчик вытаскивается вниз. В видео это более наглядно.

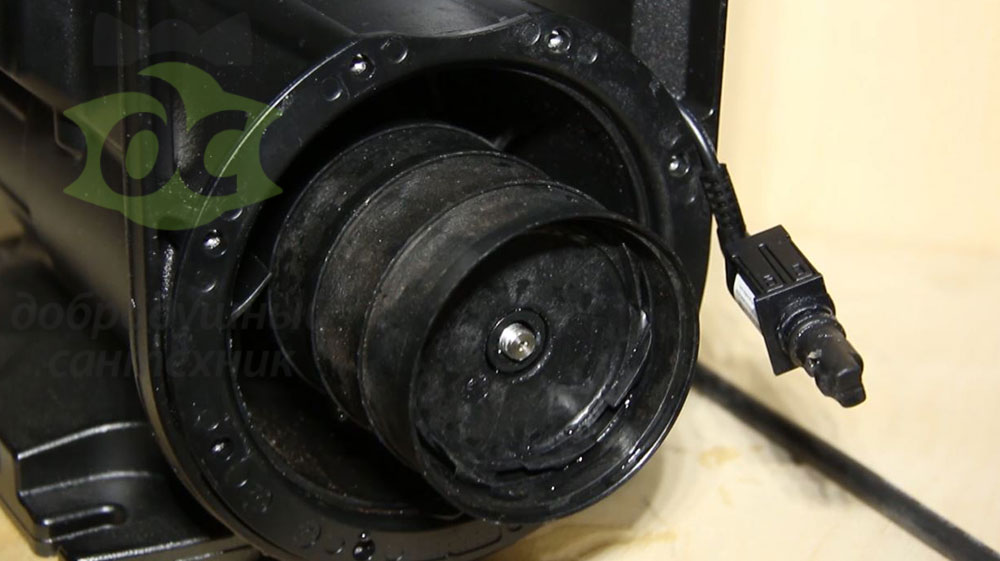

Раскрутил все винты, снял часть корпуса гидравлического блока и вот он вал с рабочими колёсами.

Если туда попала грязь, то это сразу будет видно. Для очистки придётся снять группу рабочих колёс. Для этого, со стороны шильдика насоса, надо удерживать вал толстой шлицевой отвёрткой и открутить гайку со стороны рабочих колёс.

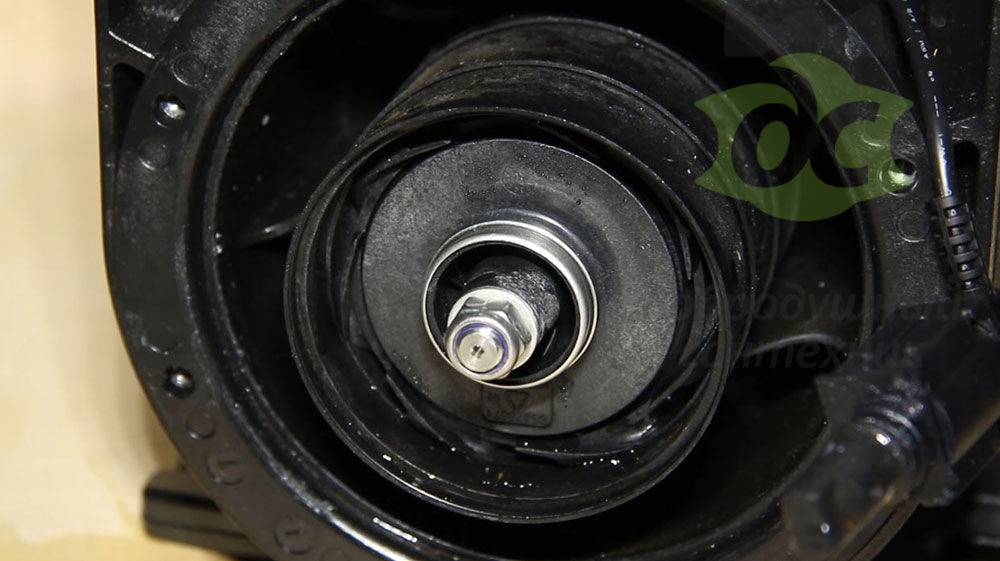

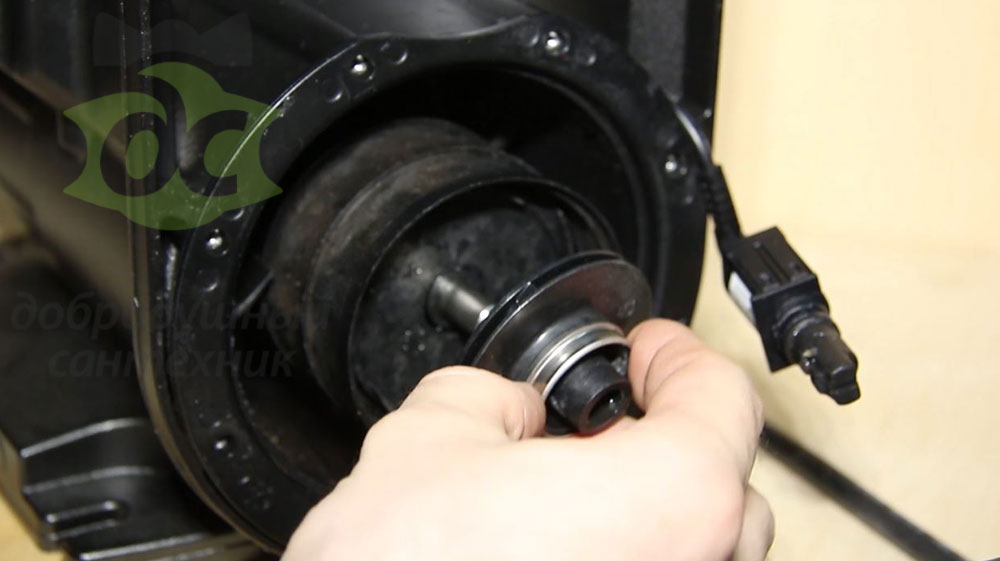

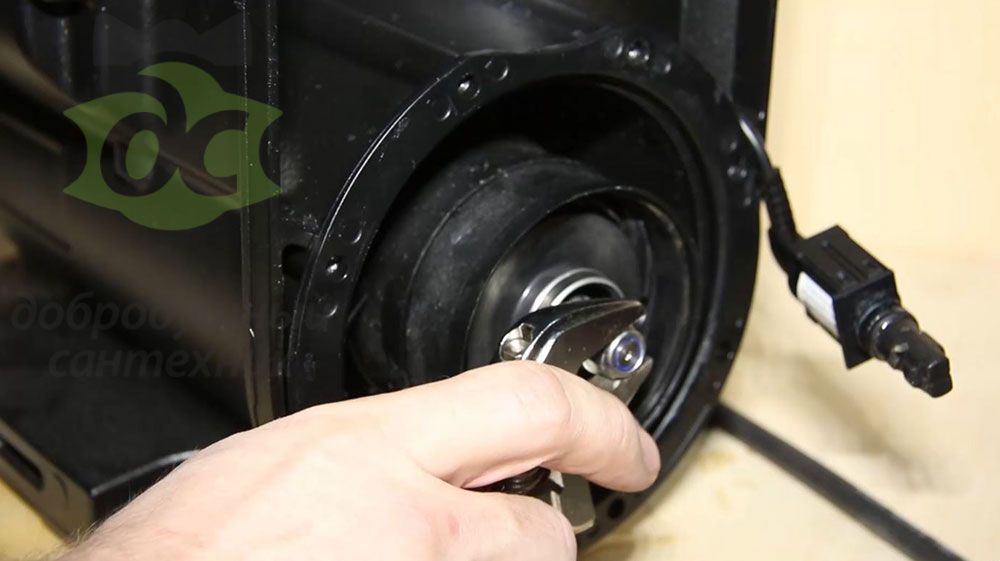

Теперь можно снять первое колесо.

Рабочие колёса сделаны из полимера, так как во-первых, это удешевляет производство, а во вторых позволяет детали сделать с более точные детали. Используется полимер Норил

Noryl. Норил это торговая марка, как и все копиры называют Ксероксом. Это разновидность полимеров  Полифениленоксида с ударопрочным полистиролом. который продаётся под торговой маркой Норил, США.

Иные названия подобного полимера:PPO,  PPE,  PPOX, Полифениленоксид, Полифениленэфир, Арилокс, ПФО,  Арилокс, Luranyl, Lynex,  Noryl,  Vestoran,  XyronДанный материал обладает высокой износостойкостью, высокой ударной прочностью, огнестойкий полимер, который способен не менять своих эксплуатационных свойств до 100 градусов. Этот же полимер используется и автомобильной промышленности. На нём не размножаются бактерии, вследствии чего применяется и в медицинской промышленности.

Т.е. с одной стороны, за полимерные рабочие колёса можно не переживать, они абсолютно надёжны, с другой стороны, добывать намывной песок с дна водоёма с помощью этой станции, затея недолговечная.

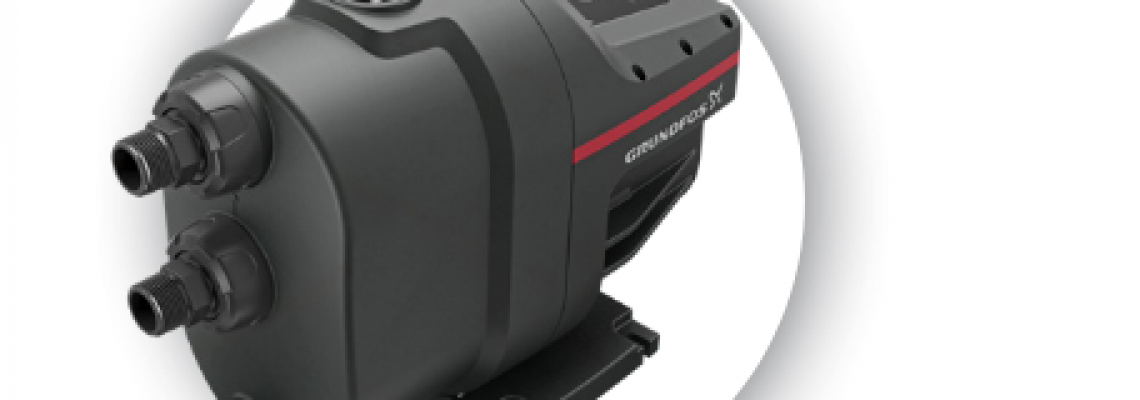

SCALA2: что это за насосная установка

SCALA2 – это насосная установка, широко используемая при водоснабжении частных домов. Агрегат включает в себя следующие элементы:

  • электродвигатель, имеющий в своем составе преобразователь частоты;
  • самовсасывающий насос;
  • датчик давления;
  • напорная емкость мембранного типа вместимостью 650 л;
  • панель управления, где индицируются возникающие ошибки;
  • обратные клапаны, установленные как на входе установки, так и на ее выходе.

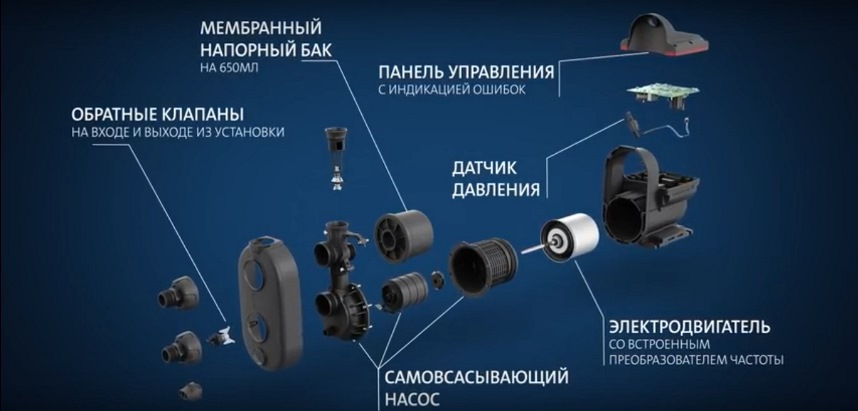

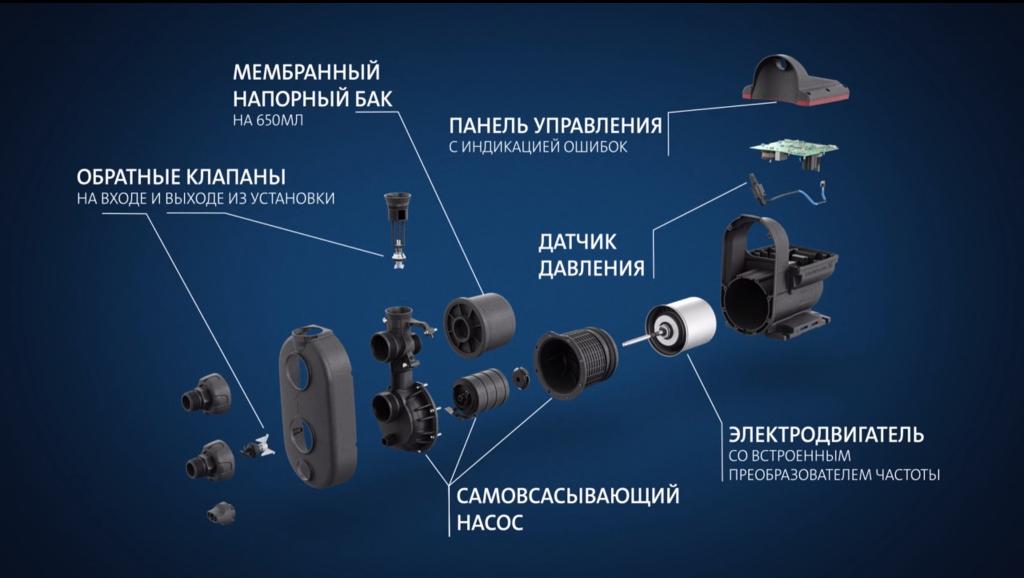

Элементы насосной установки SCALA2

В отличие от других подобных агрегатов, данная насосная установка полностью готова к эксплуатации. Для этого не требуется больше никаких комплектующих.

Как насосная установка SCALA2 позволяет решить проблему с напором

Пожалуй, все известно, что насосы марки Grudfos представлены широким выбором моделей. Но насосная станция SCALA2 имеет существенное отличие от других аналогичных изделий этой марки. В отличие от них в SCALA2 имеется инкорпорированный преобразователь частоты. Этот узел позволяет поддерживать постоянство давления, даже если расход будет переменным.

Особенности работы насосных установок SCALA2

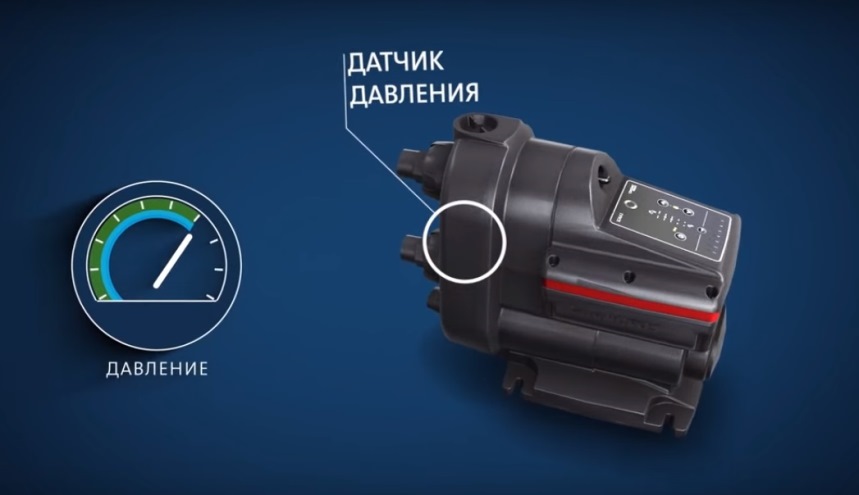

Датчик давления станции отслеживает величину выходного давления агрегата. Если текущее давление отличается от необходимого, он выдает импульс на частотный преобразователь. В результате изменяется скорость вращения электродвигателя. Чтобы адаптировать производительность агрегата к новому состоянию.

Преобразователь частоты – изюминка насосной установки SCALA2

То есть, когда пользователи открывают краны, насос разгоняется. Чтобы обеспечить заданную величину давления. Когда же кран закрывают, работа насоса замедляется. В результате давление в системе сохраняет постоянный уровень. Причем этот уровень не зависит от числа задействованных точек водозабора. Более того, важен тот факт, что двигатель не работает постоянно на полной мощности.

Все это выливается в дополнительные возможности сохранения электрической энергии. Более высокий показатель экономии позволяет достичь также и двигатель на постоянных магнитах. Потому что он характеризуется высоким показателем КПД. Благодаря этому, энергопотребление установки SCALA2 не превышает 550 Вт.

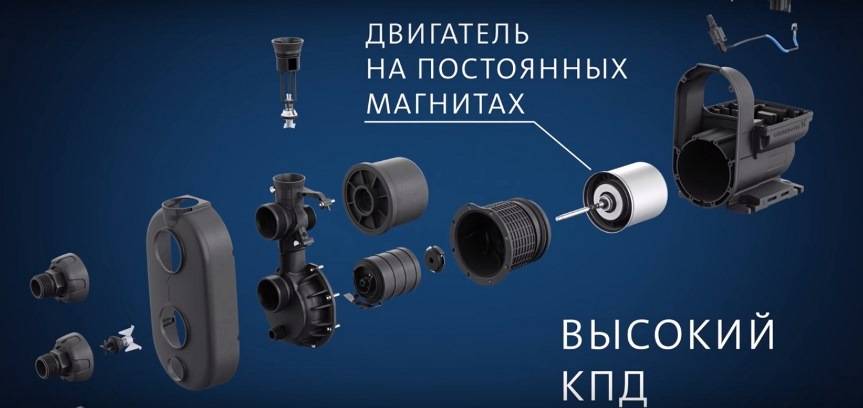

Наличие постоянных магнитов существенно увеличивает КПД

Извечная проблема жильцов загородных домов и ее причины

Как правило, люди, проживающие в загородных домах, постоянно сталкиваются с тем, что напор воды низкий или непостоянный. Конечно, это привносит определенный дискомфорт в жизнь людей. Но дело не ограничивается только дискомфортом. Скачки давления или его отсутствие отрицательно сказывается на работе бытовой техники.

Использование насосной установки SCALA2 позволяет нормализовать давление воды в системе

Как правило, проблемы, связанные с напором воды, объясняются несколькими причинами.

Если речь идет о центральном водоснабжении коттеджных поселков, то для создания давления воды в системе в целом используется какая-то насосная станция. Давление же воды в конкретном доме определяется:

  • во-первых, его удаленностью от станции;
  • во-вторых, количеством одновременно подключенных потребителей;
  • в-третьих, параметрами агрегата, установленного на водоснабжающей станции.

Если же речь ведется об автономных системах водоснабжения, то давление определяется числом точек водозабора и типом используемого оборудования.

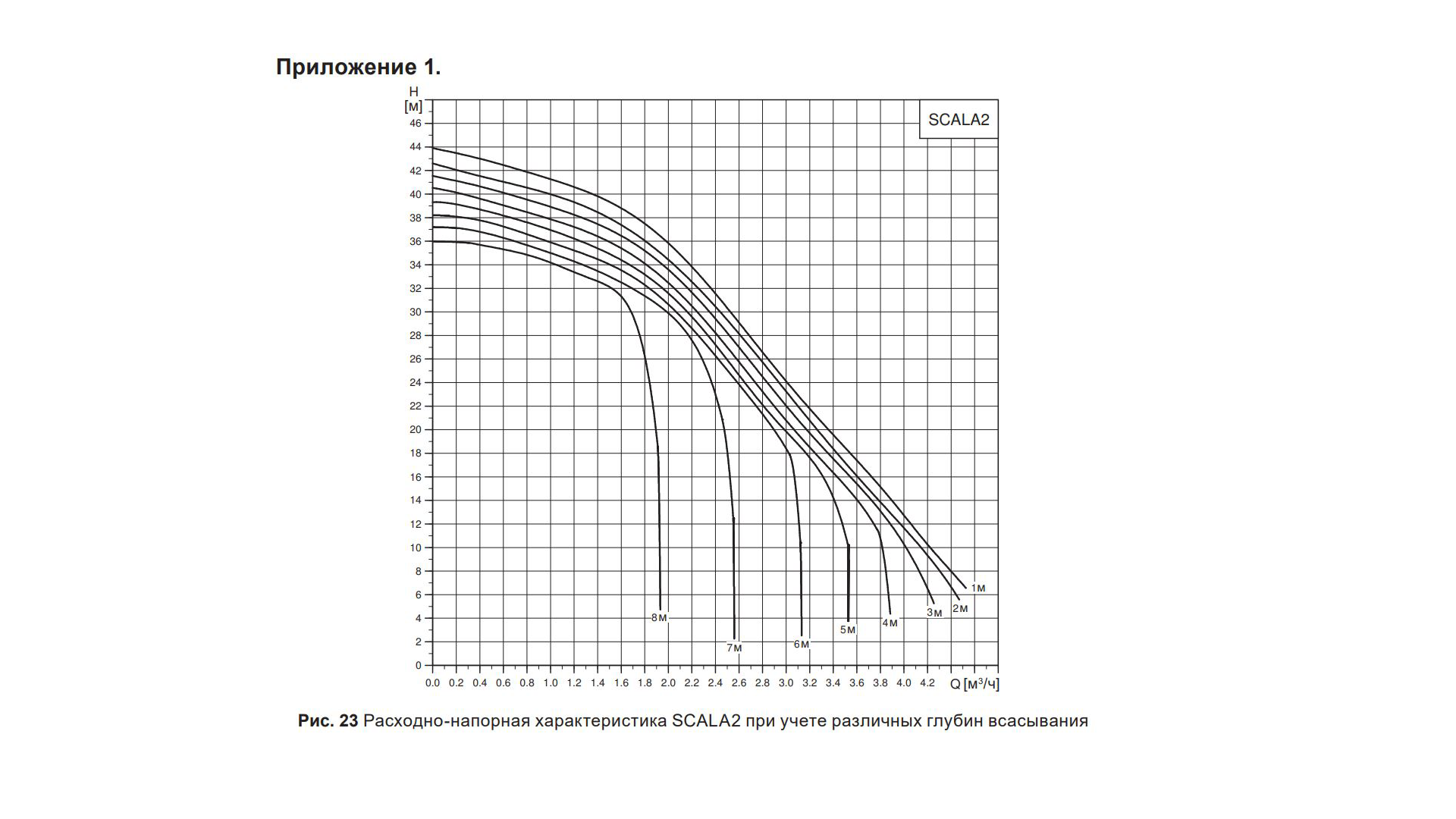

2 Технические характеристики модели Scala2 3-45

Обустройство водоснабжения самовсасывающей насосной установкой Grundfos Scala2 3-45 станет лучшим решением слабого напора, забора воды из колодцев. Яркий представитель нового семейства Скала 2 с интегрированным частотным преобразователем применяется в частных домах, на фермах, крупных садовых хозяйствах и огородах, в летних домиках и на дачах.

Конструктивными элементами устройства являются: блок управления, корпус из алюминия, граффито-керамическое уплотнение вала, 4-ступенчатые камеры, заливная, сливная пробка, клапаны всасывания и нагнетания, соединительная проставка, всасывающий, напорный патрубок с гибким подключением, входной штуцер, вентиляционные отверстия. Основные узлы – электродвигатель, датчик давления, накопительный бак (650 мл) с ниппелем.

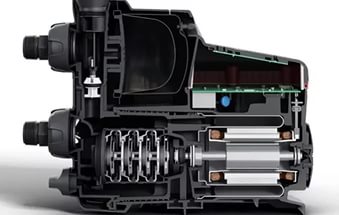

Срез автоматик Grundfos scala2

Scala2 3-45 перекачивает питьевую воду, а также предназначена для хлорированной воды, содержащей активный хлор (0,3 мг/л), не горючих легкоподвижных, взрывобезопасных жидкостей без содержания волокон и твердых включений, механически воздействующих на насос.

Предварительное давление в гидроаккумуляторе составляет 1,25 бар, заданное на заводе равняется на выходе 3 барам, однако подлежит регулировке в соответствии с системой.

2.1 Принцип действия станции Scala2 3-45

Насосная установка работает по принципу повышения давления воды, движущейся к выходному патрубку от входного. Рабочее колесо, соединенное с ротором через вал, приводится в действие за счет передачи электромагнитной энергии на вращающуюся часть от обмоток статора двигателя. Вода, протекая от входного патрубка агрегата, поступает к центру рабочего колеса, откуда – вдоль его лопаток.

Благодаря центробежным силам жидкость начинает двигаться быстрее, с увеличением скорости растет и кинетическая энергия, преобразующая на выходном патрубке давление. За счет конструкции корпуса вода собирается с колеса к выходному патрубку насоса. При переменном расходе постоянное давление сохраняет датчик и преобразователь частоты. В случае отличия давления текущего от требуемого датчик дает звуковой сигнал интеллектуальному блоку управления. Это происходит для адаптации частотным преобразователем скорости вращения вала под необходимые условия работы.

На панели управления происходит выбор требуемой функции: включения-выключения, сброс аварийных сигналов, увеличение/уменьшение давления нагнетания, отображается соответствующая шкала. Индикатор давления показывает аварийные ситуации – отказ системы электропитания, утечка в системе, заклинивание вала, «сухой ход» или недостаток воды, температура вне допустимого диапазона, превышение максимального времени работы, максимального предела давления.

Технические параметры насосной станции:

  • напор – 45 м;
  • температура перекачиваемой среды – 45 град., окружающей среды – 55 град.;
  • максимальное давление в системе – 10 бар;
  • уровень шума – до 47 дБ;
  • класс защиты — X4D;
  • потребляемая мощность – 2 Вт;
  • частота – 50 Гц;
  • расход – 3,6 куб.м/ч;
  • тип насоса – поверхностный.

Насосное оборудование характеризуется высокой работоспособностью, надежностью, простотой обслуживания, которое сводится к содержанию аппаратуры в чистоте, проведении регулярной проверке, прочностью корпуса, изготовленного из износостойкого композита, отдельные детали и узлы выполнены из нержавеющей стали по причине непосредственного соприкосновения с перекачиваемой жидкостью, безупречными экономическими показателями.

2.2 Требования к монтажу и креплению

Scala2 3-45 закрепляется на горизонтальном прочном фундаменте при помощи винтов, которые вставляются в отверстие основания-плиты. Механические усилия от напорного, всасывающего патрубков не должны передаваться на устройство. Присоединение напорного и всасывающего трубопровода упрощается благодаря соединениям (угол возможного отклонения составляет ± 5°). Патрубки откручиваются, проворачивая накидные гайки, вручную.

Гидроконструкция монтируется внутри (вне) помещения, при этом не должна подвергаться низким температурам. Допустима установка в минимальных пространствах, например, шкафу. Однако следует предусматривать достаточное пространство, чтобы выполнение сервисного и технического обслуживания не усложнялось. Если подъем воды происходит с глубины 6 м и более, на выходе минимальная высота напора насоса до точки забора должна быть 2 м водяного столба, что обеспечивает оптимальный режим работы.

Устройство насосной станции Скала2

Фитинги, клапаны и трубы для крепления не входят в комплект поставки.

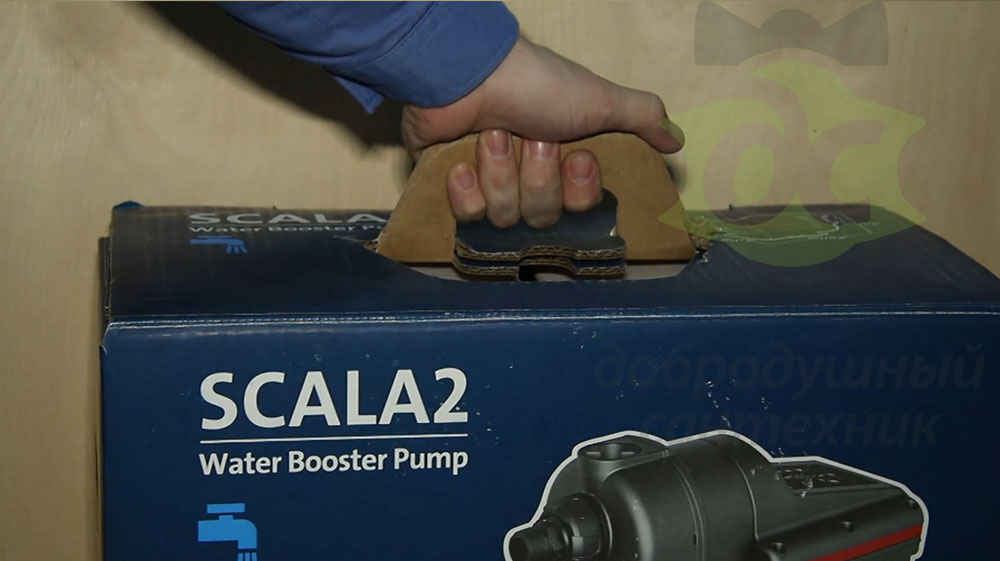

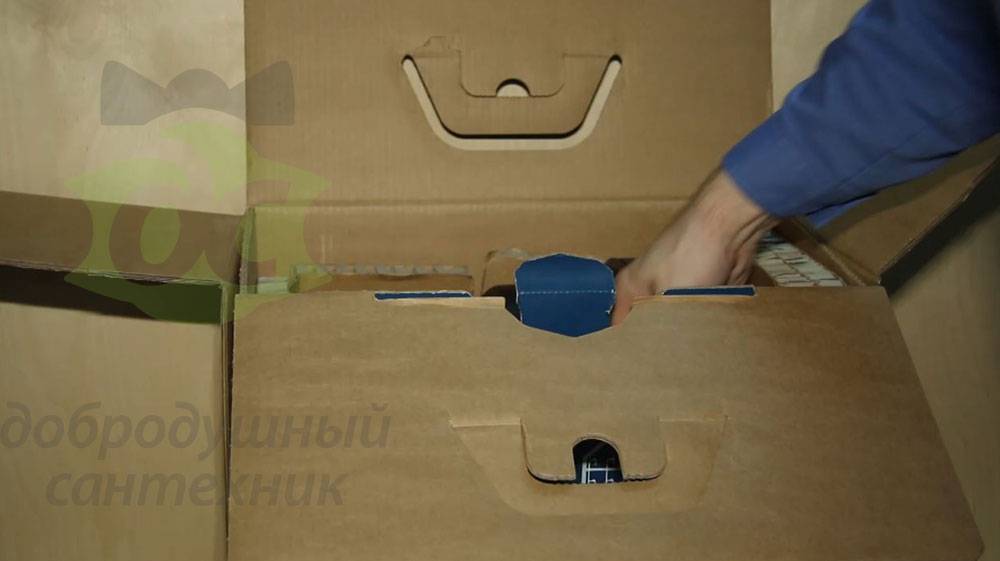

Упаковка

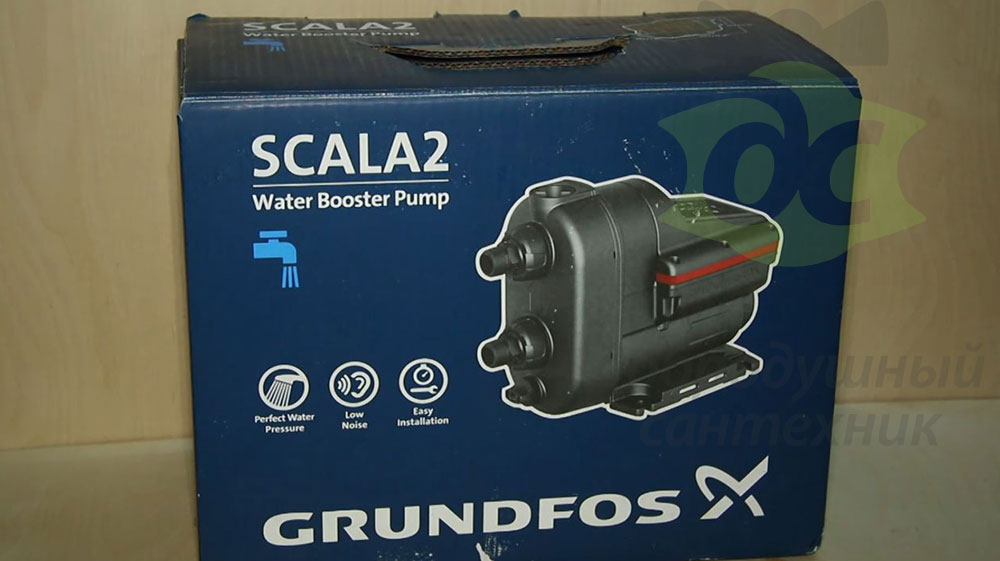

Продаётся установка в красивой картонной упаковке.


Есть ручка сверху, можно нести одному как большой чемодан или вдвоём, за прорези коробки с боков.


Станция упакована надёжно, и в коробке не болтается

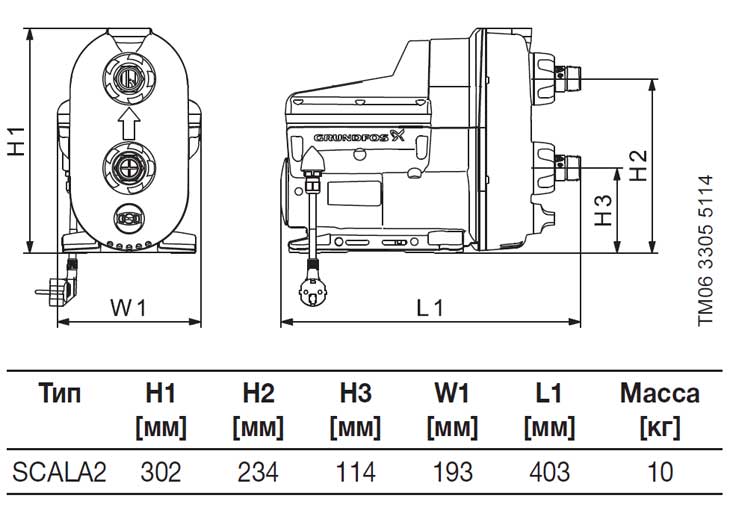

Габаритные размеры станции:Если станцию упаковать в прямоугольник, то его размер будет403 мм в длину,193 мм  ширину302 мм в высотуТ.е. этот прямоугольник можно спрятать под лавочку в бане или где-то ещё. За охлаждение не стоит беспокоиться, ибо станция охлаждается той водой, которую перекачивает.

Рассмотрим станцию.

Блок электроники и кнопки управления,

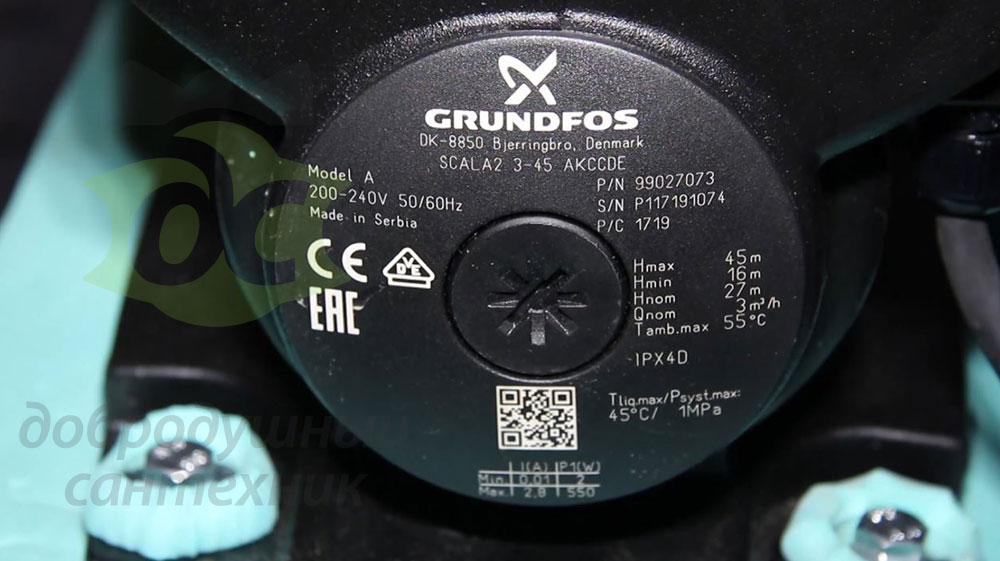

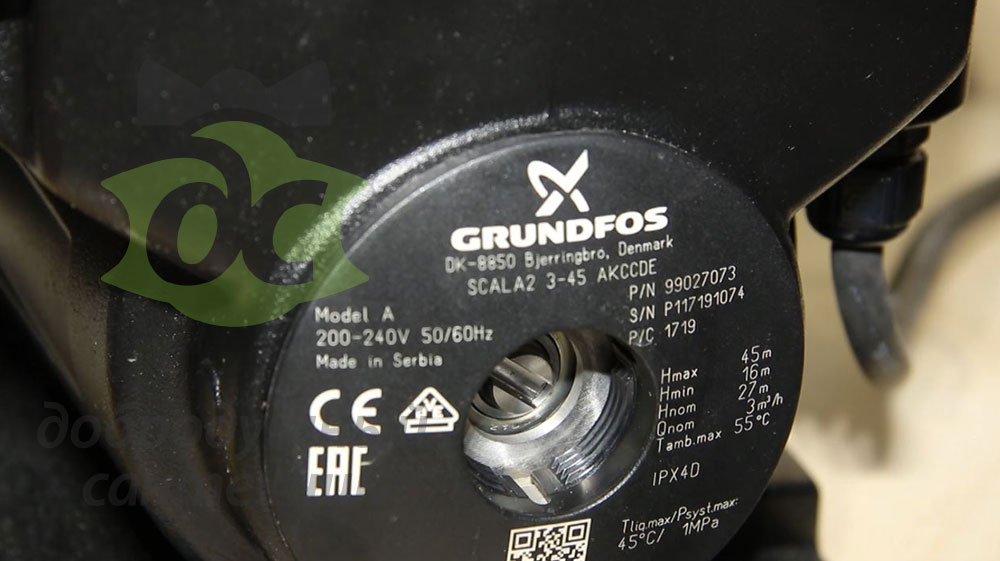

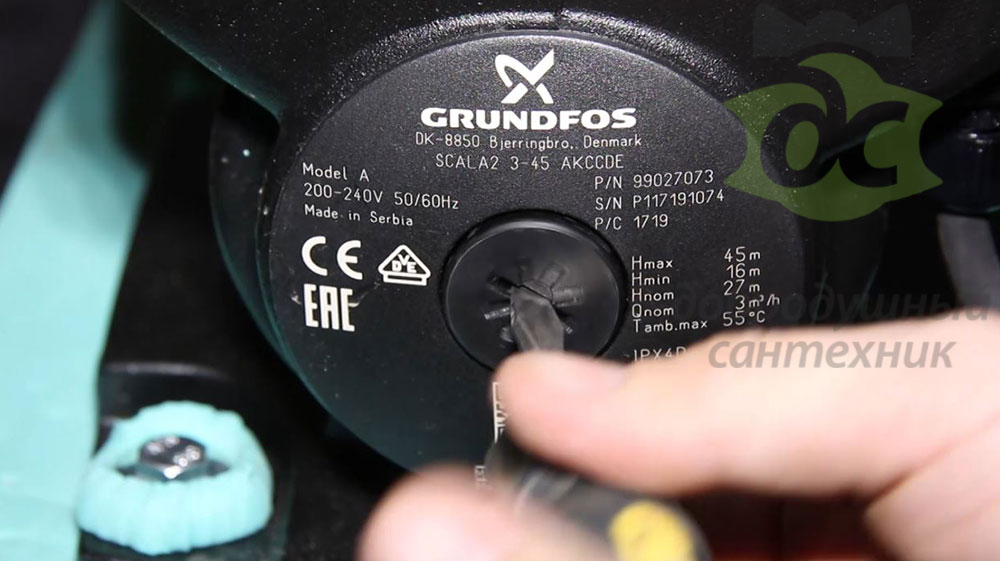

маркировка изделия,

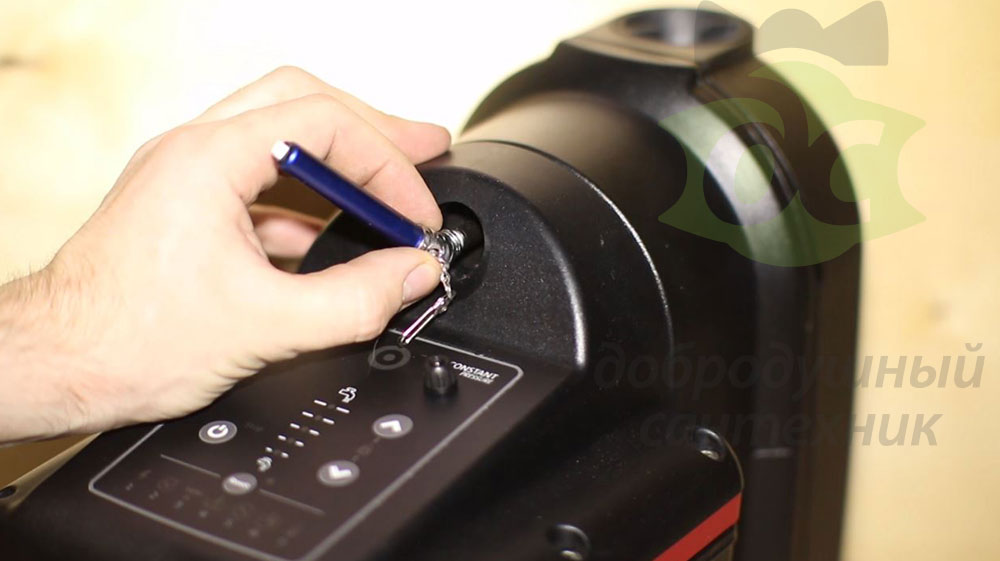

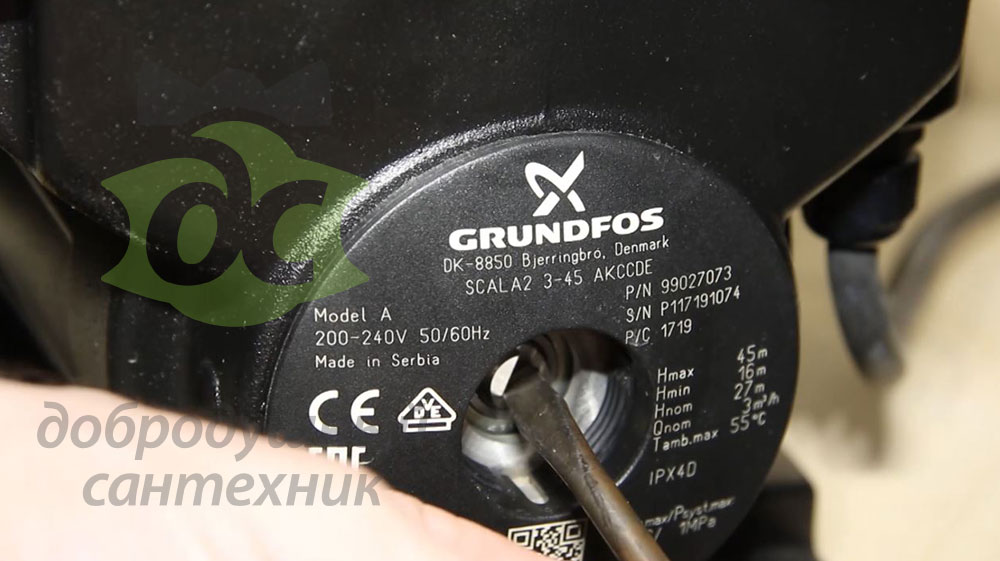

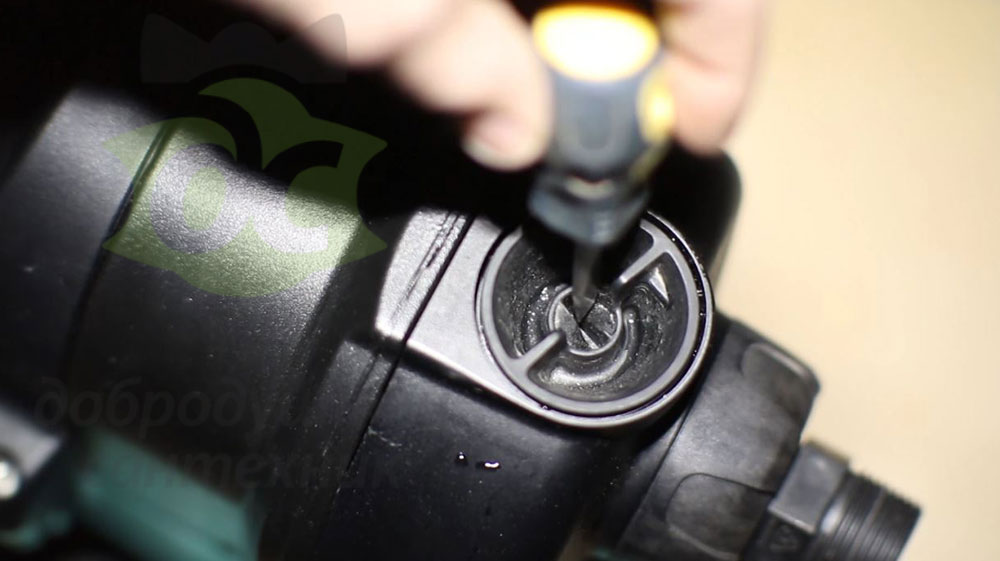

заглушка на резьбе, за которой скрывается шлиц для проворота вала.

Перед тем как запускать насос в работу на следующий сезон после длительного простоя, то лучше провернуть вал за этот шлиц, чтобы убедится, что вал свободно вращается.

Корпус насоса из алюминия. В верхней части расположен небольшой мембранный бак, который работает здесь как гаситель гидравлических колебаний.


За давлением можно следить с помощью обычного манометра и в случае чего подкачать обычным автомобильным насосом.

Что такое ГА, есть несколько видео, ссылки есть в конце этой публикации.

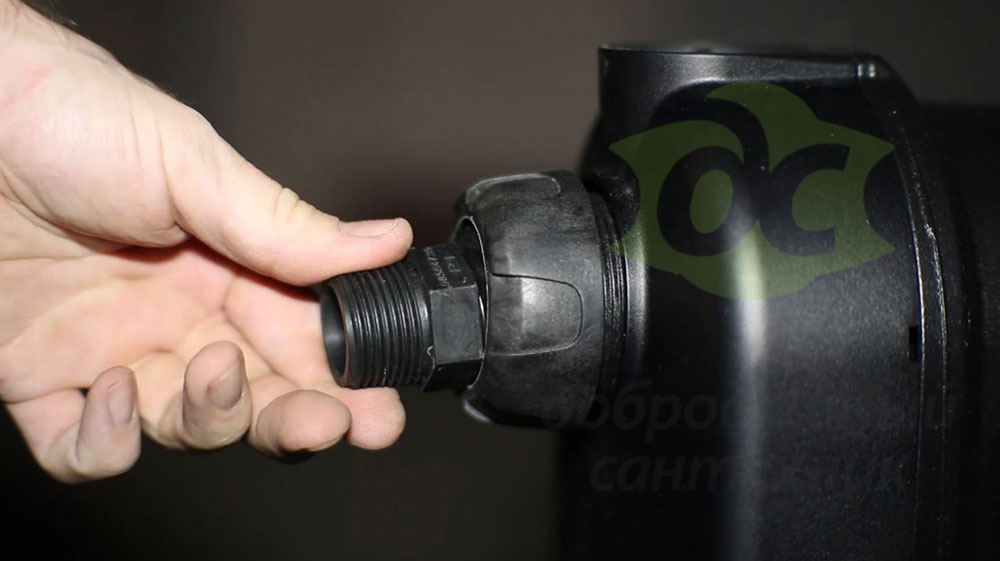

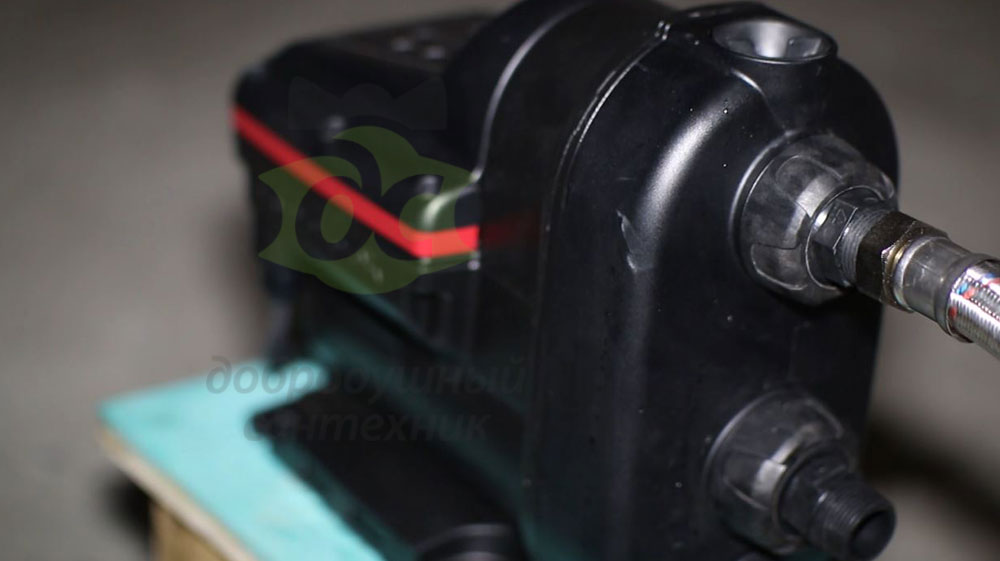

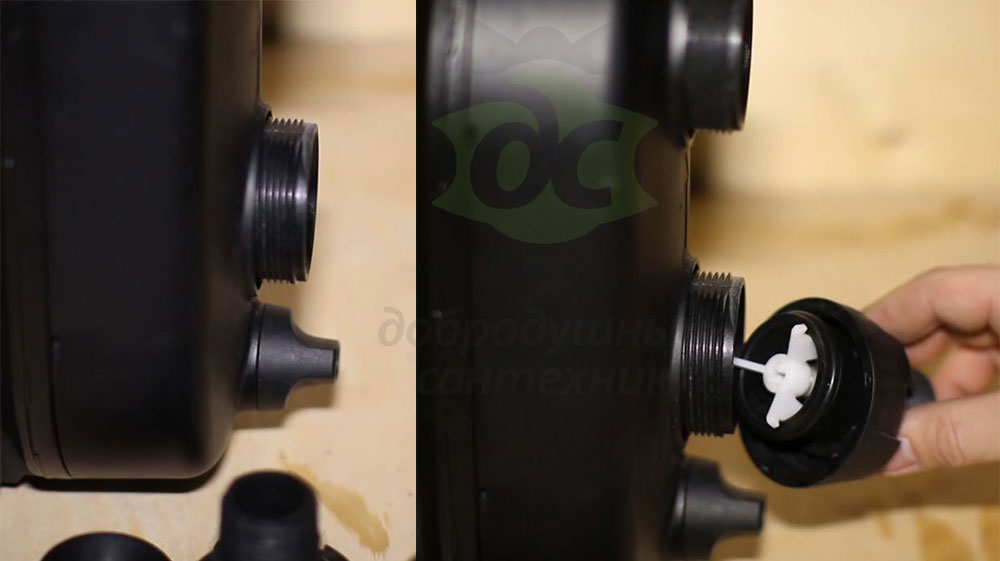

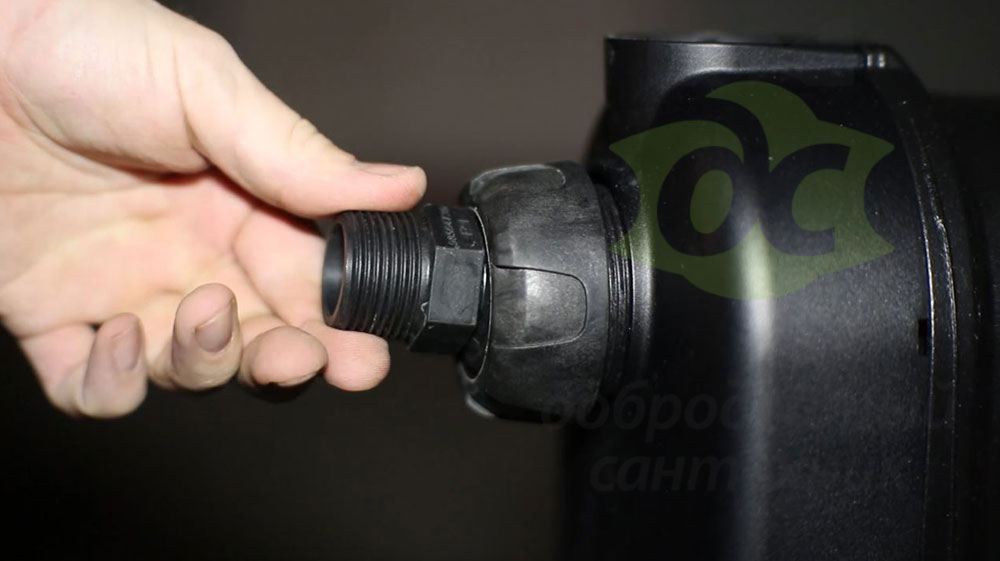

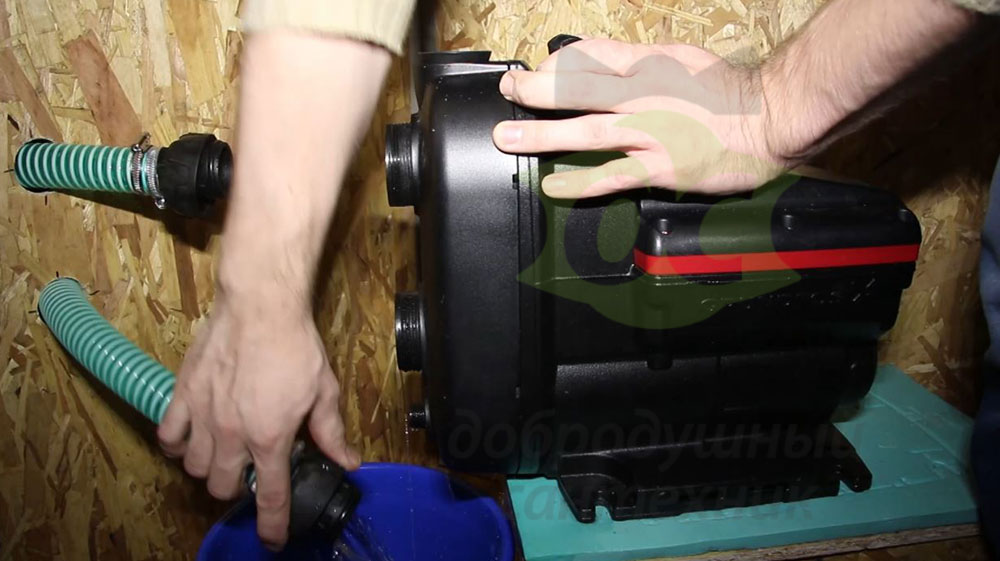

Сливная заглушка, патрубок всасывания с обратным клапаном, выходной патрубок. Оба патрубка имеют наружную резьбу в один дюйм и присоединяются к станции с помощью накидной гайки.

 Это весьма удобно, так как станцию легко можно убрать на зиму, если она эксплуатируется в доме не для круглогодичного проживания. А на следующий сезон вновь легко подключить станцию к системе.


Патрубки могут быть наклонены в любую сторону на небольшой угол. Это может быть удобным, например если система сварена из Полипропилена но чуть-чуть косо.

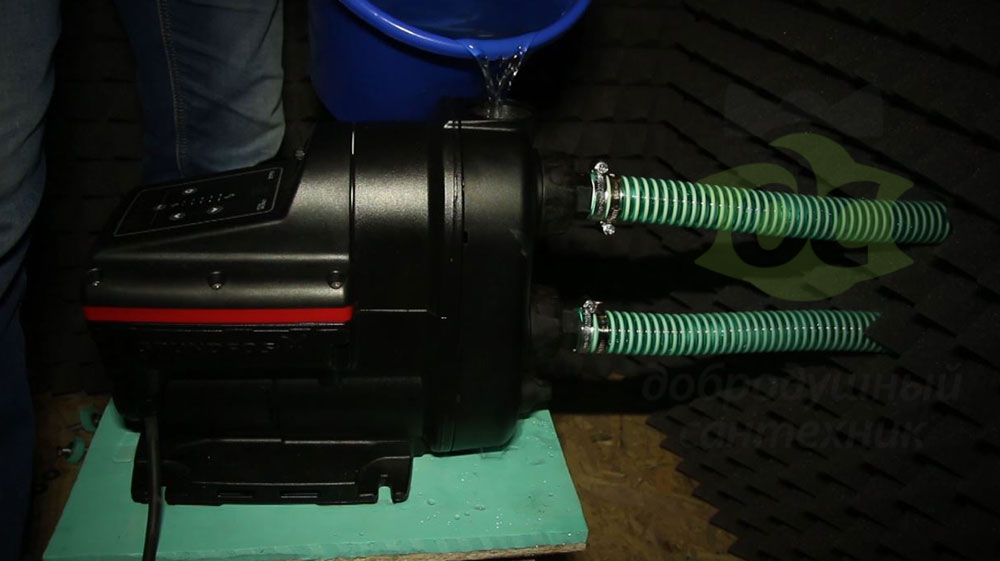

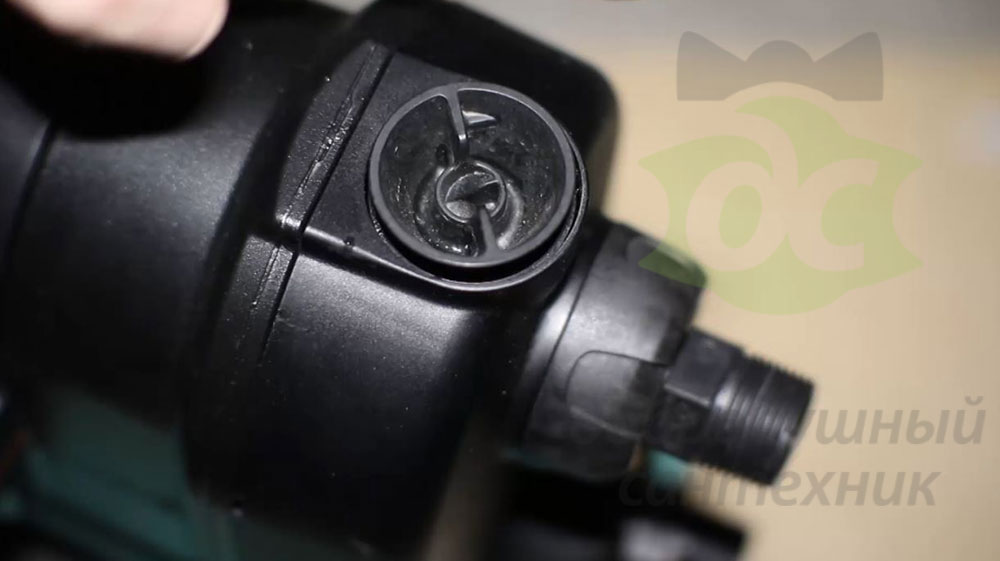

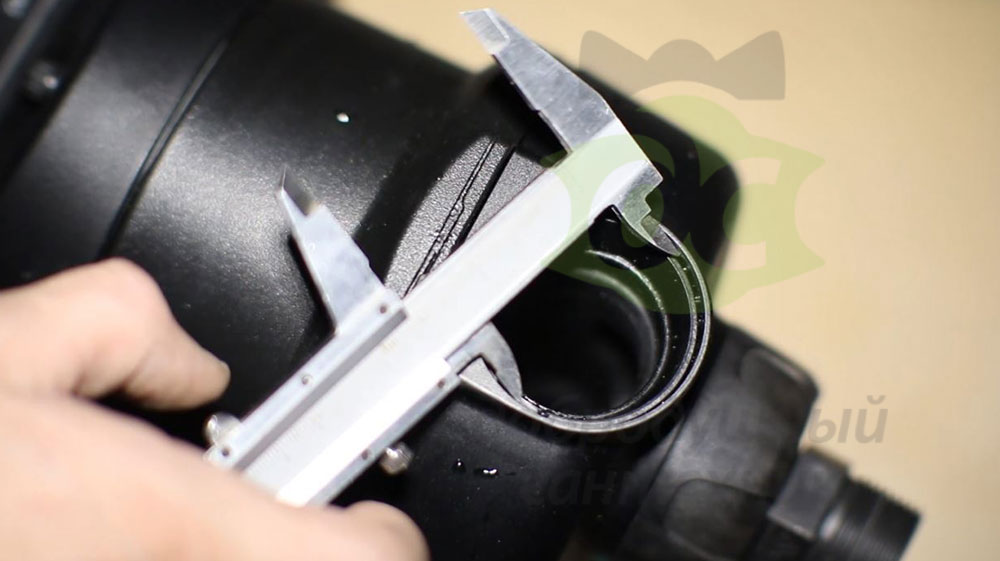

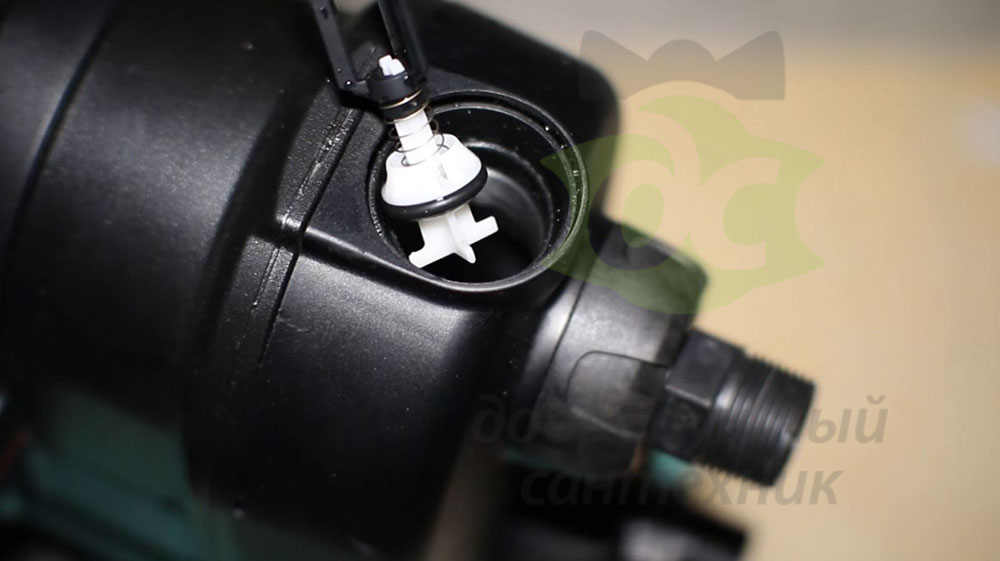

Выше, заливная горловина. Я могу выкрутить её рукой, а если сил в пальцах недостаточно, могу воспользоваться широкой плоской отвёрткой

Обратите внимание, грани сделаны таким образом, чтобы отвёрткой можно было только открутить заглушку, а не закрутить

Заливная заглушка длинная и заканчивается обратным клапаном.

Заливное отверстие имеет форму воронки и её верхний край аж 52 мм.

Когда я заливал станцию, мне не пришлось целится или прибегать к помощи воронки или капельницы, я взял ведро и накапал в станцию 1,7 литра воды. После чего завернул заглушку руками и станцию можно запускать.

Запускаю в работу

Станция и так считается не шибко шумной, но для гашения вибраций, ну это же всё же насос, рекомендуется его устанавливать на вибропоглощающий коврик, как собственно я и поступил, и подключать станцию к системе через виброшланги, которые не будут передавать вибрации на систему.


Кстати, даже не думайте о том, что полимерная резьба это плохо и вы её запорете. Нет.Резьба хоть и из пластика, но пластик жесткий и закрутить фитинг через ленту фум или нить, не составит проблем, если вы умеете, а если нет, то смотрите мои подробные видеоинструкции как работать с лентой фум или нитью. Ссылка так же в конце этого материала.

Запуск. с 8-ми метров

с пустой трубой — затянуть воду не получилось. С пяти метров тоже не получилось. Но если в начало трубы установить обратный клапан и заполнить трубу, тогда всё прекрасно работает. Ну как прекрасно. Фактически станция может качать воду с 8-ми метров, но выкачивая воду с такой глубины, производительность станции значительно отличается в меньшую строну.

В видео, где рассказывал как я тестирую станции, я говорил что замер производительности произвожу только с пяти метров ссылка так же в конце этого матераила.Но всё же, как сказано в паспорте о максимальной глубине всасывания 8 метров — станция осиливает

Следующий пуск я произвёл с глубины 5 метров с заполненным трубопроводом и обратным клапаном с сеточкой. Выкачивая воду с такой глубины, по показаниям счётчиков, производительность получилась 2,7 куба в час.

Если станцию использовать как станцию повышения давления, или насос будет тянуть воду с уровня на котором установлен, тогда производительность станции по счётчикам 4 куба в час. (на экран 4050 литров в час.)

Максимальный расход 4,05

Вот одна из страниц руководства станции.  На графике показана зависимость производительности от глубины всасывания.

Особенности эксплуатации и обслуживания

Главная отличительная черта станции — максимальная простота монтажа. Устройство продается уже готовым к установке. Все соединения можно состыковать без использования специального инструмента. Закручивание выполняют просто руками.

Благодаря низкому уровню шума и компактности установки её можно монтировать даже в жилом помещении.

При первом подключении оборудования необходимо залить в него воду. Запрещено запускать станцию насухую. Вода заливается через специальное отверстие. Пуск производится с помощью одной кнопки на панели управления.

Чтобы отрегулировать рабочее давление, можно также воспользоваться клавишами. Они расположены на панели. Кнопки позволяют легко уменьшить/увеличить рабочие показания давления.

Дополнительно на панели имеются индикаторы ошибок работы станции:

  • проблемы с электричеством (перепады, скачки);
  • протечки;
  • высокое давление на вход;
  • клин рабочего вала;
  • холостой ход;
  • несоответствия температурных показателей окружающей среды или воды (слишком горячая транспортируемая жидкость, мороз в рабочем помещении и др.);
  • одновременное нажатие двух и более кнопок на панели управления;
  • длительно не закрытый в доме кран.
Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
