Устройство навеса для террасы своими руками

Особенности

Поликарбонат часто воспринимают в качестве сугубо строительного материала, что на самом деле неверно – этот вид твердого полимерного пластика находит себя и в других отраслях человеческой деятельности, например, из него делают некоторые детали для ПК, линзы и даже компакт-диски. Решив соорудить из поликарбоната навес, примыкающий к дому, вы должны знать, что материал бывает сотовым и монолитным. В обоих случаях ширина листа составляет чуть более 2-х метров, а длина – 3 (у монолитного), 6 и 12 метров (у сотового).

По толщине выбор куда разнообразнее – выпускается более 10 вариантов листов с толщиной от 2-х до 16 мм. Разница же между двумя видами состоит в том, что монолит, как следует из названия, представляет собой целостную конструкцию без пустот и ячеек, которую обычно и используют для сооружения прозрачного поликарбонатного навеса, а сотовый – это несколько тонких листов с внутренними перемычками, эффективно решающими задачи теплоизоляции благодаря пустотам между ними.

Строим навес — шаг 1 «Опора на стене»»

Для начала необходимо понять какая необходима высота навесной балки на изгороди. Это позволит построить крепкий и долговечный каркас для навеса.

Если нужна прямая крыша для возможности построить на ней в дальнейшем террасу, тогда высоту балки на изгороди необходимо сделать одинаковой с высотой на столбах.

Далее описаны варианты как балка может быть закреплена на стене.

Опора в виде балки

К стене параллельно полу устанавливается балка, на которую в дальнейшем будет опираться крыша навеса. К изгороди также можно установить дополнительные крепления для надежности.

Перпендикулярные полу стойки у изгороди

Когда бруски для поддерживающих столбов имеют недостаточную толщину, необходимо добавить несущей балке прочности за счет вертикальных брусьев. В итоге часть нагрузки будут забирать на себя дополнительные доски.

Опора в форме железных скоб-держателей

К изгороди из любого кирпича устанавливаются скобы-держатели. Затем с каждой стороны крепятся поперечные балки.

Внимание: изгородь должна быть достаточно крепкая и выполнена не из пористого кирпича.

Виды поликарбонатных конструкций по особенностям применения

Навесы из поликарбоната для дачи могут подбираться в разных целях. Например, с помощью этого материала можно создать защитное покрытие для зоны, где вы будете ставить автомобиль. Так машина будет защищена от солнца, дождя и других факторов. При этом вы можете подобрать необычные формы такого навеса вместо традиционной геометрии.

Навесы из поликарбоната для дачи, фото

Внимание! Еще один из плюсов построек с применением поликарбоната – экологичность этого материала. На дачном участке многим важен этот фактор

Следующий вариант, как можно использовать полезные свойства таких покрытий – сделать навес для бассейна из поликарбоната своими руками. Такой навес будет представлять себе просторный или компактный крытый павильон, где вы сможете защититься от палящего солнца во время отдыха на свежем воздухе.

К тому же возведение навеса над бассейном позволяет предотвратить цветение воды, ее загрязнение листвой и грязью в любую погоду. А за счет водоотталкивающей фактуры капли воды будут стекать по поверхности.

Навесы для бассейнов из поликарбоната, фото

Пользоваться таким павильоном можно даже в холодные сезоны: сильный ветер не повредит постройку. Но имейте в виду, что такой навес будет стоить недешево, и его цена будет меняться в зависимости от площади.

Распространенная практика – создание пристроенного к дому навеса из поликарбоната. Навес над крыльцом – это отличный вариант защиты входа в основное строение на вашей даче и частичной местности возле него.

Навесы над крыльцом из поликарбоната, фото

Если пристроить к дому навес из поликарбоната, вы сможете выходить на улицу, не боясь осадков, ветра или солнца. А благодаря разным доступным вариациям дизайна вы сможете обеспечить сочетаемость такой пристройки со стилем своего дома.

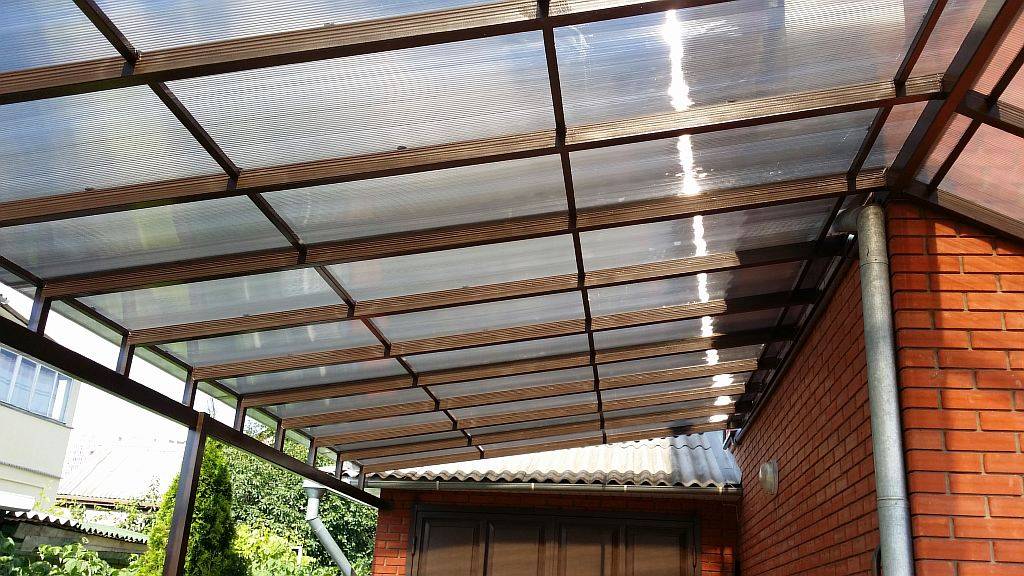

Навес из поликарбоната, пристроенный к дому, фото

Помимо навеса для крыльца из поликарбоната, вы можете соорудить аналогичную конструкцию над террасой. Теперь отдыхать на свежем воздухе и любоваться красотой своего участка будет еще проще! Ведь вы сможете делать это, не боясь того, что вас схватит солнечный удар, или вы промокнете от дождя.

Внимание! Под поликарбонатным навесом на террасе можно обустроить летнюю кухню или зону барбекю. Для многих представляют проблему открытые балконные конструкции

И это неудивительно, ведь стоит плохой погоде проявить себя – и находиться на балконе уже будет проблематично. Если вы не хотите лишать себя удовольствия находиться вне дома в непогоду – можете соорудить навес из поликарбоната над балконом

Для многих представляют проблему открытые балконные конструкции. И это неудивительно, ведь стоит плохой погоде проявить себя – и находиться на балконе уже будет проблематично. Если вы не хотите лишать себя удовольствия находиться вне дома в непогоду – можете соорудить навес из поликарбоната над балконом.

Кстати, еще один из плюсов использования этого материала – возможность торможения процессов старения балконной конструкции. Прежде всего, это касается деревянных балконов, ведь при постоянном воздействии влаги не исключено появление грибка и плесени в этой зоне, а также возможна потеря прочности постройки.

Совет: поликарбонат оранжевого оттенка будет отличным решением для балконов, на которых вы выращиваете зеленые растения. Так вы сможете обеспечить им достаточный уровень освещения для полноценного роста.

Если на загородном или дачном участке есть свободное место – можете обустроить здесь зону отдыха, установив беседку с навесом из поликарбоната. Конечно, можно выбрать и другой способ кровли, но поликарбонат, учитывая его свойства, будет оптимальным по соотношению цены и качества.

В зависимости от степени прозрачности такой навес будет создавать разное освещение зоны беседки, так что здесь можно создать романтичную и расслабляющую обстановку.

Навесы из поликарбоната во дворе, фото

Упрощенный вариант — скамейка с навесом из поликарбоната. Она найдет применение где угодно на вашем участке, поскольку не занимает много места, но всегда защищена от внешних раздражителей. Такую скамейку можно поставить в отдаленной зоне или рядом со входом в дом.

Как сделать навес на даче своими руками

Как пристроить навес к дому? Рассмотрим на примере деревянной конструкции с
односкатной крышей и ленточным фундаментом.

Пошаговая инструкция:

1. Желательно иметь проект и чертеж. После нужно расчистить площадь: снимите слой грунта по периметру и
   там, где будут несущие опоры, вбейте колышки.
2. Между колышками натяните веревки, сверьте геометрию. Затем по разметке выкопайте траншеи глубиной
   60-70 см. На дно засыпьте 10 см щебня и столько же песка, утрамбуйте.

3. В траншею завяжите армированный каркас из прутьев. Вбейте в грунт 4 прута по углам и на них закрепите
   горизонтальную арматуру.
4. Обрезную доску из фанеры пропитайте машинным маслом и сделайте обрешетку. Укрепите укосами, проверьте
   уровни и после можете залить бетоном фундаментную часть.
5. Через 28 дней бетон застынет окончательно, снимите обрешетку и дно можете выстелить геотекстилем или
   рубероидом. Стыки делайте внахлест по 15-25 см.

6. Далее укладывайте на ленту с прохождением балок рубероидные листы. Деревянный брус обработайте
   огнеупорными и антисептическими составами. После его можете укладывать на фундамент, а лаги закрепляйте
   оцинкованными уголками.
7. Закрепите пол обрезной доской на спецшпильки с межполотным зазором 0,2 см.
8. По внешней стороне навеса и рядом со стеной укрепите столбы 15х15 см анкерными болтами.
9. Выполните обвязку тем же брусом по опор-головкам. К зданию крепится на анкеры горизонтальная балка,
   которая распределит нагрузку по несущей стене.
10. Уложите стропильный брус, соедините внешний столб с внутренним, укрепляя укосами. Внутренний край
    стропильной ножки держит балку, внешний выходит за обвязку на 3 см.
11. Обрезная доска 15х4 см поможет организовать стропильную систему. После этого проверьте уровнем
    вертикаль каркаса.

12. Из бруса сделайте поперечную обрешетку и зафиксируйте ее саморезами или гвоздями. Оптимальные размеры
    – 5х5 см и 6х6 см.
13. Загрунтуйте каркас. По желанию можно покрыть лакокрасочным материалом.

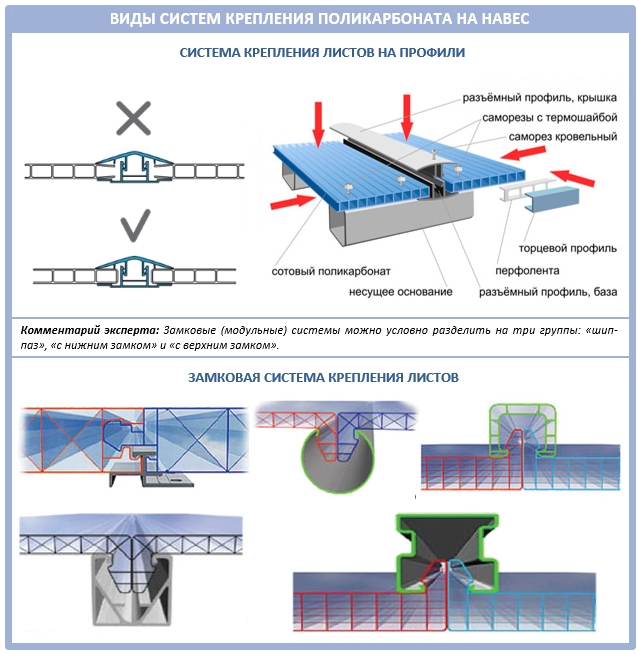

14. На кровлю идет монтаж поликарбоната. Листы притягиваются к брусу термошайбами, стыкуются планками.
15. По желанию проемы можно закрыть литым поликарбонатом.

Чтобы гарантированно не допустить ошибок и все сделать правильно, посмотрите
подробную видеоинструкцию:

Материалы для навеса. Как выбрать, на что ориентироваться.

Для постройки надёжного, долговечного и практичного навеса лучше всего подходят металлопрофиль с поликарбонатом. Но нужно разобраться какими характеристиками они должны обладать, чтобы всё продумать и добиться качественного результата.

В начале рассчитывается снеговая и ветровая нагрузка. Но так как это сложно для новичков, даже для небольшого сооружения лучше использовать более мощный материал.

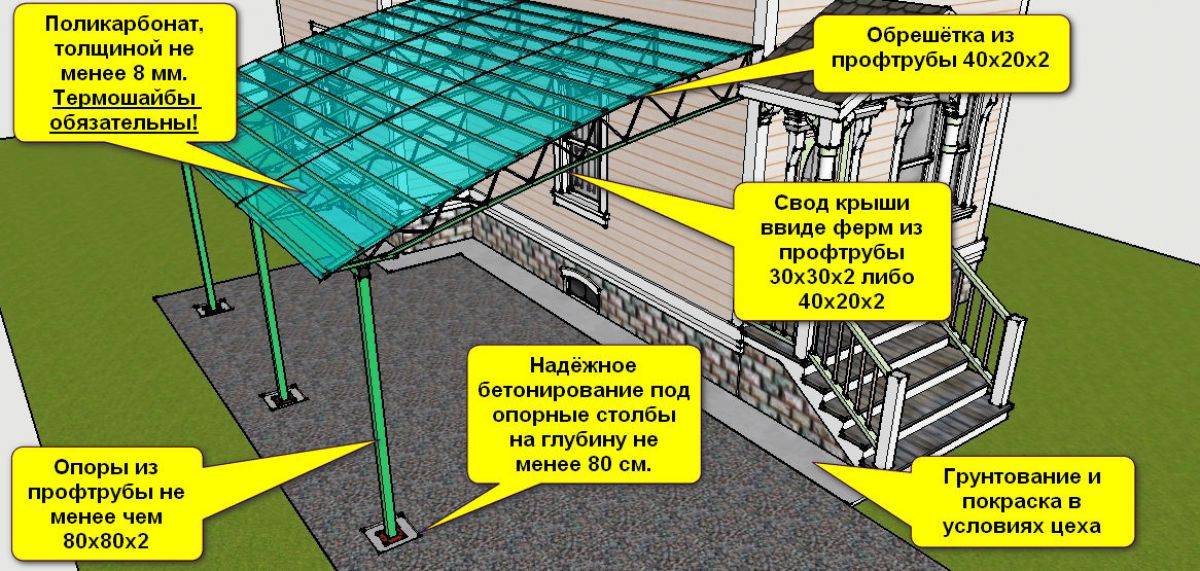

Для примера возьмём средний по габаритам навес: 6х4 м. Он подойдёт для укрытия одной машины или создания беседки.

Как выбрать металлопрофиль:

На профтрубах недопустимо присутствие трещин.

Оптимальные характеристики:

• Для опорных стоек: 80x80x3 мм
• Для несущей балки: 80x80x3 мм
• Для фермы: от 25х25х2 до 30х30х2 мм
• Для обвязки ферм под поликарбонат: 40х20х1,5 мм

Как выбрать поликарбонат для навеса

Какой вид взять, сотовый или монолитный? У каждого из них свои достоинства и недостатки. Но мастера больше склоняются к сотовому. Вот почему:

• Он легче;
• Дешевле чем монолитный;
• Лучше защищает от ультрафиолета;
• Прекрасно справляется с функцией теплоизоляции.

Стандартные размеры сотового поликарбоната по ширине 2,1 м. По длине – 3, 6, или 12 метров.

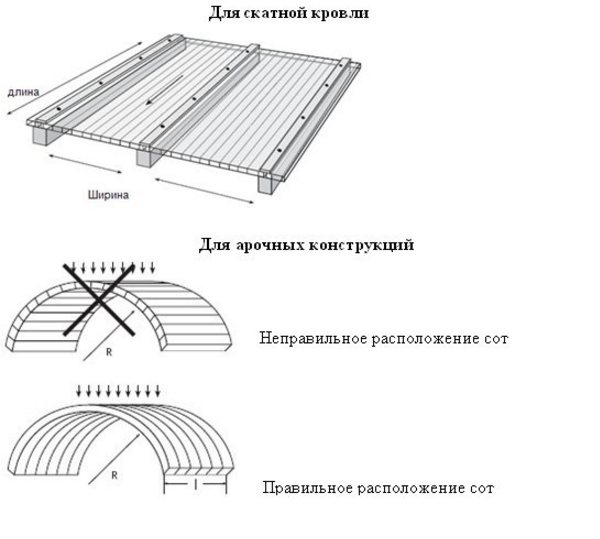

Обратите внимание: листы укладываются вдоль рёбер жесткости (ферм) / вдоль воздушных каналов. На что ориентироваться:

На что ориентироваться:

1) При выборе поликарбоната ориентируйтесь на наличие защитного УФ-слоя. Без него материал прослужит максимум два года, так как развалится под воздействием солнечных лучей.

2) По цвету лучшим считается бронзовый или коричневый. Он отлично смотрится на любом участке, обладает средней светопропускаемостью – под навесом не будет слишком жарко, при этом воздух достаточно прогревается.

3) Поликарбонат имеет такое свойство, как радиус изгиба. Чем тоньше лист, тем этот параметр больше. Если цель использовать прочный материал, не нужно придумывать сильно изогнутую или волноообразную крышу.

Оптимальные характеристики:

1) Толщина: по надёжности и цене – 8-10 мм. Шестёрка будет слишком хлипкой, разве что для небольших навесов в качестве хозпостройки. А 12 мм в частных сооружениях нет необходимости, когда и восьмёрка справляется с нагрузкой отлично.

2) Также подбор зависит от того, какого сечения будет профильная труба. К примеру, если опорные столбы делаются из профиля 60x60x2 мм, то подойдёт толщина от 6 до 8 мм.

Конструкция

Конструкция односкатного навеса достаточно проста для монтажа своими руками. Она состоит из опорных столбов, стропильных ферм, обрешетки и собственно поликарбонатного покрытия. В строительных магазинах продают готовые комплекты для самостоятельной сборки, однако, самому рассчитать и сделать чертежи не на много сложнее. В процессе создания проекта учитываются следующие факторы:

• Уклон навеса. Этот параметр определяют, оценивая климатические условия зоны строительства. Для регионов, характеризующихся большой снеговой нагрузкой, строят навесы с уклоном 35-45 градусов, чтобы предотвратить разрушение ската под весом снежной шапки в зимний период. В случае, если местность славится прерывистыми ветрами, сооружают более пологие навесы с уклоном не более 20-25 градусов. В средней полосе России хорошо себя показывают конструкции с углом наклона скатов 30-35 градусов.

• Стропильная система. Стропила и обрешетка навесов выполняются из древесины или профилированных металлических труб. Древесина имеет меньший срок эксплуатации, так как плохо противостоит воздействию влаги, ее обрабатывают антисептическими средствами и покрывают краской. Обрешетка из металла – более удачный вариант для сооружения навесов, она легче и долговечнее.

• Вид поликарбоната. В ассортименте строительных магазинов имеются листы поликарбоната разных цветов и с различной структурой. Этот материал отличается богатым выбором расцветок и фактур. Для навесов и зеленого, синего или бронзового цвета. Холодные оттенки создают ощущения прохлады и свежести.
• Размещение. Односкатные кровельные конструкции могут быть пристройками к основному дому или стоять в стороне. Строительство пристроенных навесов дает возможность сэкономить на опорных столбах и защитить сооружение от ветра с одной стороны.

Сколько нужно материала

Объём затрат – это один из главных моментов, который надо знать, чтобы тщательно подготовиться. Ниже дан пример расчёта для арочного навеса 6х4 м.

Параметры навеса:

• Длина и ширина: 6х4 м.
• Длина и ширина кровли: 6,3х4,5 м.
• Шаг столбов: 2,5 м.
• Расстояние между фермами: 1 м.
• Шаг обрешётки: 0,6 м., 9 шт.
• Решётка фермы: треугольная.

Сколько нужно металлопрофиля, какого сечения:

• Для опорных столбов: 80х80х3 – 22 м.
• Несущие балки: 80х80х3 – 12,6 м.
• Фермы (верхний, нижний пояса): 25х25х2 — 84 м.
• Перемычки (раскосы) для ферм: 25х25х2 — 36 м.
• Прогоны: 40х20х1,5 – 56,1 м.

Сколько нужно поликарбоната и какой толщины:

3 листа длиной 6 м, толщина 8 мм.

Дополнительные расходники для кровли:

• 2 соединителя;
• 6 торцевых планок;
• 75 шайб для крепления.

Сопоставив ВСЕ выше описанные данные со своими, будет проще рассчитать себестоимость.

Крыша для навеса

На сегодняшний день рынок кровельных материалов имеет большой ассортимент всевозможных предложений, поэтому любая ваша фантазия в плане обустройства кровли будущего навеса сможет быть реализована.

При этом есть множество строительных материалов, к которым некоторые строители относятся с опасением и берут их для возведения крыш навесов очень редко. В большинстве случаев они не правы, давайте рассмотрим почему.

Стекло и поликарбонат: светопрозрачные конструкции

Множество современных гостиничных и офисных зданий имеют на лицевой части большие навесы со стекла. С помощью них создаётся ощущение безопасности и уюта, при этом выдерживается необходимый стиль.

Для крыши необходимо брать стекло повышенной прочности, которое при разбивании не рассыпаться на мелкие куски. В основном для этого используют ламинированное стекло или триплекс. Такое стекло почти нельзя разбить, так как оно состоит из нескольких листов, склеенных невидимым клеем.

Навес с деревянной крышей перед входом в дом

Не менее любопытное констуктивное решение — навес из дерева. Давайте посмотрим на процесс постройки навеса над крыльцом:

• Первым делом выполняем заливку прочного основания.
• Затем необходимо брус для каркаса покрыть антисептиком защищающим от воды, грибков и жучков.
• После этого необходимо смонтировать пол и закончить его ступенями.
• Далее дело за возведением навеса, для которого на предварительно сваренный каркас нужно будет нашить деревянные доски из лиственных пород дерева.
• Сам навес, боковые части и лестницу покрываются защитной глазурью, которая подчёркивает саму структуру дерева. Вся конструкция должна иметь надёжную защиту от влияния погодных условий.

Какой вид материала лучше выбрать

Поликарбонат может быть монолитным или сотовым.

Сотовый поликарбонат состоит из двух слоёв пластика, между которыми есть воздушные каналы

Сотовый поликарбонат устроен довольно просто. Это панель, в составе которой прозрачный или матовый пластик, уложенный слоями. Между собой они соединяются вертикальными рёбрами жёсткости. Из-за того, что между слоями есть воздушное пространство, материал прекрасно справляется с функцией теплоизоляции. Жёсткая конструкция листов не влияет на способность сырья гнуться. Объекты со сложными формами часто строятся с использованием поликарбоната.

Сотовый поликарбонат отличается между собой не только цветом и размерами, но и прозрачностью, минимальным радиусом изгиба и удельным весом

Отличие монолитного поликарбоната от сотового заключается в том, что в первом случае отсутствует воздушное пространство внутри листа. Прочность — одно из его главных преимуществ. Такой материал может быть прозрачным или матовым, иметь небольшой вес и поглощать ультрафиолетовые лучи.

Поликарбонат различают и по оттенку поверхностей. Существует довольно широкая цветовая гамма этого материала. Оттенок стоит подбирать в первую очередь исходя из того, какое предназначение будет иметь будущая конструкция. Например, бассейн лучше крыть материалом синего, бирюзового и зелёного цвета. А вот для теплиц советуют использовать прозрачный поликарбонат, который совсем непригоден для кровли беседки.

Монолитный поликарбонат состоит из листа без полостей внутри

Примеры чертежей и типовых проектов

Рассмотрим только те варианты проектов, по которым можно построить деревянный навес своими руками.

Над входом в дом проще всего построить односкатный козырек на опорах-укосах. Для кровли подойдет любой листовой материал.

Схема, как сделать навес над крыльцом из дерева

В монтаже проще и понятней односкатные постройки, их можно прикрепить к дому на поперечную балку или организовать отдельно стоящее строение на столбах.

Типовой проект, который поможет построить деревянный навес к дому своими руками, размеры можно менять в зависимости от индивидуальных условий

Двускатный деревянный навес можно пристроить к дому, фермы должны располагаться параллельно фасаду

Двускатные, конусные, вальмовые крыши для навесов требуют грамотного подхода к устройству стропильной системы. Обычно это отдельно стоящие сооружения, приспособленные под беседку, летний домик. Каркас и верхняя обвязка делается из бруса 100*100, 150*150 мм, а ферма из доски 150*40 мм, для комфорта можно соорудить парапет, зашить бока решетками, прозрачным листовым материалом, высадить плетущиеся растения, виноград.

Чертеж самостоятельного навеса с пирамидальной, четырехскатной крышей

Проектирование более сложных построек лучше доверить профессионалам.

Расчет

Чтобы правильно рассчитать габариты навеса необходимо определиться с ее функционалом

Так, если это место отдыха, то оптимально принять во внимание 2 м2 площади для одного человека, средний размер эргономичной беседки 3*4, 4*6 м, с удобным размещением барбекю

Для стоянки автомобиля так же существуют свои параметры деревянного навеса: ширина машины+1 м с каждой стороны, если на 2 авто, то учесть между ними + 0,8 м, длина 4-6 м, в зависимости от класса.

Террасы и веранды к дому рекомендуется делать шириной 2-3 м, по всей длине стены, чтобы максимально задействовать фасад здания. Козырьки над дверью должны быть глубиной 900-1500 мм, шириной 800-1500 мм. Входные деревянные навесы на опорах рекомендуется делать по всей длине крыльца, чтобы защитить его от осадков, ширина — +300 мм шире ступеней с каждой стороны.

Пример, как сделать стандартный навес над крыльцом из дерева своими руками

Высота любого навеса в самой низкой точке не менее 2 м, оптимально для комфортного пребывания — 2,4-2,7 м.

Ветровые и снеговые нагрузки для правильной организации кровли рассчитываются для каждого региона индивидуально, для этого существуют таблицы СНиП, где указаны соответствующие параметры.

Какой поликарбонат выбрать? ↑

Как кровельный материал для построек используют два вида поликарбонатных листов: сотовый и монолитный. Чтобы выбрать то, что нужно, стоит разобраться в классификации материалов.

Сотовый

sotoviy-polikarbonat
terrasy-iz-sotovogo-polikar

Такие панели наиболее распространены и используются как накрытие навесов для машин, беседок, веранд и прочих.

Материал представляет собой лист, состоящий с двух слоев и ребер жесткости между ними, образующими полости (так называемые соты). Толщина панели в пределах 4-12 миллиметров. Есть и более толстые образцы (до 20 мм), но уже имеющих два-три слоя с сотами между ними.

На заметку
В поперечнике сотовая панель выглядит как гофрированный упаковочный картон!

Преимущество такого типа в том, что:

• Он имеет очень малый вес, а значит, при строительстве не понадобится сборка серьезных несущих конструкций. Сотовый поликарбонат для веранды можно смонтировать на легкие алюминиевые профили.
• Вторым положительным моментом является его отличная гибкость. Сотовый лист можно легко отформовать по каркасу террасы с крышей из поликарбоната при этом, не прибегая к нагреванию или использованию оборудования.
• Значительное преимущество такого листа и в его прочности. Они вполне способны выдержать значительные нагрузки (например, определенную массу снега зимой).
• Немаловажная особенность сотового поликарбоната в его светопропускной способности, через него свободно проходит до 80% солнечного света, причем он рассеивается, повышая освещенность, а вредное ультрафиолетовое излучение отсекается.
• Также материал ударопрочный и абсолютно не горюч.

Из недостатков можно назвать:

• Обязательное наличие защиты от ультрафиолета, так как сотовый лист очень быстро разрушается под его воздействием.
• Еще поверхность панелей очень легко поцарапать, особенно это стоит учитывать при выпадении снега зимой, который нужно тут же убрать.
• Материал не выносит агрессивных химических веществ: ацетона, кислот и щелочей, это стоит помнить при очистке и мойке поверхностей.

Однако в целом, если учитывать недостатки, сотовый поликарбонат имеет больше плюсов чем минусов, и что немаловажно, приемлемую стоимость

Монолитный поликарбонат

monolit_polikarbonat
terrasy-iz-monolitnogo-poli

Такой тип материала представляет собой полнотелый лист без каких-либо пустот. Характеристики монолитных панелей сопоставимы со свойствами обычного стекла, но при этом они обладают намного большей прочностью.

На заметку
Если сравнивать различные прозрачные материалы, то монолитный поликарбонат превосходит их всех по своим прочностным характеристикам при более высокой выносливости и срокам службы.

Из плюсов материала можно перечислить следующие параметры:

• Прозрачность практически сравнима с оконным стеклом, монолитный лист пропускает 90 % естественного освещения. Также имеет свойство отлично рассеивать солнечный свет.
• Прочность имеет просто фантастические показатели, разрушить лист в бытовых условиях практически невозможно. Прочность монолитной панели более чем в 200 раз выше в сравнении с силикатным (оконным) стеклом, и больше в несколько десятков раз в сравнении с оргстеклом. Такие параметры делают поликарбонат на крышу веранды одним из лучших материалов.
• Монолитный поликарбонат очень хорошо переносит климатические и погодные изменения. Он выдерживает запредельно низкие температуры и слишком высокие, даже при нагрузке на его поверхность.
• Панели имеют соответствующий нормам уровень пожарной безопасности, а при постоянном сильном горении поликарбонат не выделяет высокотоксичные вещества.

Монолитная панель также и хорошо гнется, но для создания сложных конфигураций может понадобиться термическая формовка.

Но, за такое качество приходится платить более высокую цену в сравнении с сотовым материалом, однако качество вполне оправдывает затраченные средства.

Выбирая тот или другой тип материала, стоит ориентироваться на конструкцию запланированной террасы из поликарбоната, а также возможные факторы воздействия, которым будет подвергаться кровля.

Сооружение навеса

Весь процесс изготовления навеса из поликарбоната можно разделить на следующие этапы:

• Выбор и подготовка площадки, на которой будет монтироваться конструкция;
• Замер периметра площадки, перенос размеров на бумагу, создание чертежа навеса;
• Расчет и закупка необходимого материала;
• Сборка и установка каркаса;
• Монтаж поликарбоната.

На каждом этапе нужно соблюдать следующие правила и рекомендации:

Подготовка площадки заключается в проведении земляных работ, направленных на выравнивание ее плоскости, и, в зависимости от ее назначения, выполнение покрытия, например, тротуарной плиткой.

На этом этапе подготавливаются ямки для установки несущих опор.

Закладная для бетонирования

• При расчете количества листов кровельного материала в арочной конструкции, нужно учитывать, что из-за радиуса фактическая ширина крыши будет больше ширины навеса.
• Сборка каркаса осуществляется в следующем порядке:

1. Установка (прикручивание к закладным) опорных стоек;
2. Приваривание поперечных балок и арочных конструкций;
3. Приваривание продольных балок.

Некоторые соединения можно выполнять при помощи болтов с гайками.

После сборки каркаса производится зачистка швов, удаление ржавчины, грунтовка и покраска.

При монтаже поликарбоната следует соблюдать следующие правила:

1. Кроить его можно любым высокоскоростным режущим электроинструментом. Для тонких листов подойдет обычный строительный нож.
2. Для монтажа используют специальные алюминиевые или пластиковые профили (состыковочные, угловые, торцевые, стеновые, коньковые, специальные гибкие). Вставлять материал в него нужно не до конца, а с зазором в 3-5 мм, но на глубину не меньше, чем 2 см. Для крепления к обрешетке лучше всего использовать болты с нержавеющим покрытием с силиконовыми термошайбами. Они хорошо герметизируют отверстие и позволяют листу двигаться во время расширения, препятствуя его деформации и выгибанию.
3. Направление ячеек в листах должно быть вертикальным, а в случае с арочным навесом – вдоль линии арки. Это нужно для стекания конденсата.
4. Верхний и нижний край листа, в которые выходят каналы ячеек, заклеивают герметизационной алюминиевой лентой.
5. По нижнему периметру торцы закрывают декоративным (торцевым) профилем с просверленными дренажными отверстиями.

Большинство владельцев дач, частных домов, оценили всю экономическую, техническую и эстетическую привлекательность поликарбоната. Зачастую при выборе типа сооружения для защиты от непогоды автомобиля, обустройстве навеса во дворе дома или укрытия для летнего бассейна они предпочитают именно этот материал, так как традиционные материалы для таких целей во многом ему проигрывают.

Возможности замены поликарбоната на другие материалы

Прозрачный шифер

Для создания светопропускающей кровли можно использовать другие виды пластика.

• Прозрачный шифер из полиэстера, армированного стекловолокном, может заменить поликарбонат при устройстве кровли. Материал легкий, влагостойкий, не боится температурных скачков. Он предлагается в рулонах шириной 2-3 м и длиной 40 м. Особая форма полотна позволяет создать покрытие с минимальным количеством швов. Светопропускная способность зависит от окрашивания полиэстера и составляет 90-50%. Материал бывает плоский, волнистый или профилированный.
• Прозрачный акрил или оргстекло – материал, который в 2.5 раз легче и в 5 раз прочнее обычного стекла. Пластик устойчив к биологическому воздействию, воде и морозу. Он легко обрабатывается, не желтее от ультрафиолета. Оргстекло изготавливается прозрачным или цветным с различной насыщенностью оттенков. Материал уступает по прочности поликарбонату, но обойдется дешевле.

Альтернативным вариантом пластику для навеса станет профнастил. Металлические профилированные листы с наружным полимерным слоем позволяют создать прочную и надежную кровлю с долгим сроком службы. Такой навес обеспечивает защиту от солнца и осадков, легко монтируется. К минусам материала относится высокая шумность во время дождя. Профнастил не пропускает свет, поэтому под таким навесом образуется тень. Пластиковые и металлические листы создают конструкции совершенно разные по эстетическому восприятию. Крыша из поликарбоната прозрачная и легкая, металлический профлист дает ощущение основательности и надежности. Оба покрытия обладают хорошими рабочими характеристиками, поэтому при выборе материала следуют собственным предпочтениям.

Применение поликарбоната для изготовления навеса

Навес над террасой из поликарбоната

Одной из наиболее популярных конструкций является навес для беседки из поликарбоната. Материал представляет собой листы с прозрачной или полупрозрачной текстурой, которые выпускаются в большом ассортименте цветов.

Характеристики

В продаже можно найти две разновидности поликарбонатных листов – с сотовой и монолитной структурой. В первом случае стандартная длина составляет 300, 600 или 1200 см, ширина – 210 см, а толщина варьируется от 3 до 40 мм. Во втором случае длина листов составляет 305, ширина – 205 см, а толщина – от 1 до 12 мм. Малая плотность обуславливает сниженную теплопроводность материала, чем объясняется популярность навесов и беседок из поликарбоната. Эксплуатационные свойства сохраняются в температурном диапазоне от -50 до +120 градусов по Цельсию.

Особенности

Прозрачный навес из поликарбоната

Физические свойства материала дают возможность применять его для отделки и строительства огромного количества сооружений. Большой популярностью пользуется возведение беседок для дачи с поликарбонатной крышей, теплиц, навесов над открытыми площадками и других объектов. Среди преимуществ этого материала можно отметить следующие характеристики:

• малый вес, облегчающий транспортировку листов и монтаж;
• эффективная защита от УФ-излучения в сочетании с хорошей светопропускной способностью;
• устойчивость к температурным перепадам и выгоранию;
• возможность строительства навеса практически любой формы;
• многообразие оттенков.

Наиболее распространенным считается строительство шатров с крышей из сотового поликарбоната, поскольку эта разновидность меньше весит и обладает повышенной гибкостью.

Пошаговая инструкция, как самому построить навес к дому из поликарбоната

Чтобы сварить металлические навесы для дачи из поликарбоната, необходимо выполнить ряд условий:

• Детали, а также несущие элементы не должны быть с трещинами.
• Шероховатость торца опорного ребра определяется 2789-73 ГОСТ — Ra £12,5 мкм.
• Недопустимо использовать для нижнего пояса фермы сталь с внутренним расслоем и шлаковыми грубыми включениями.
• По 14771-76 ГОСТ соединения лучше выполнять сваркой механического типа, в углекислой среде или его смеси с аргоном.
• Согласно 2246-70 и 26271-84 ГОСТ рекомендуется использовать сварочную проволоку ПП-АН-8.
• Для крепления стропил к подстропильным элементам и вертикальным колоннам применяются болты класса 5.8 по пункту 7798-70 ГОСТ.

Чертеж ассиметричного арочного навеса

Практическое строительство

Размечаем место под столбы, выкапываем ямы, глубиной 700 мм, делаем подушку 100 мм песчаника, 100 мм щебня, трамбуем. На дно наливаем 100-200 мм бетона в него устанавливаем столб, с усилием вставляем, круговыми движениями, так чтобы он вошел вглубь. Яму заливаем бетоном, проверяем вертикаль по отвесу, при необходимости подправляем, также укрепляем поддерживающими укосами.

Способ, как закрепить вертикальные опоры

Когда раствор полностью встал, столбы связываем по оголовкам, проверяем геометрию, диагонали обязательно должны быть равны.

Фермы лучше варить на земле, по выбранной схеме, самые распространенные представлены на фото выше. Готовые детали поднимают, распределяют равномерно по обвязке, в нашем случае, через каждый метр. Узлы крепления продольных планок и стропил выполняются с помощью стальных косынок, а также сварки либо болтовым соединением.

Следующий этап – обрешетка (перпендикулярные прогоны), из трубы 20*40 мм, с шагом 400-600 мм к ней и будут крепиться листы. Готовую металлоконструкцию зачищают, потом красят.

Прогоны укрепят каркас, это позволит более надежно зафиксировать поликарбонат

Посмотрите видео-советы, как правильно пристроить навес из поликарбоната к дому, это поможет избежать глобальных ошибок при строительстве своими руками.

Как правильно работать с поликарбонатом

Разрезать поликарбонат лучше циркулярной пилой, оснащенной твердосплавным диском с неразведенными мелкими зубьями. Делать отверстия следует дрелью с сверлом по металлу, между ребрами жесткости. На верхних торцах сотовых панелей следует установить планки и самоклеящуюся ленту для герметизации, нижние – закрывать нельзя.

Всего существует 2 способа:

Термошайбы – отверстия делаются на 2 мм больше, чем ножка крепления, деталь должна войти плотно до щелчка. Длина шайбы равна толщине поликарбоната, она обязательно укомплектована резинкой, которая уплотняет соединение, что препятствует попаданию внутрь осадков и пыли. Подобное крепление называют точечным, шайба плотно удерживает поликарбонат и препятствует его деформации при нагревании.

Как закрепить поликарбонат на навесе с помощью термошайбы

Специальный профиль – планка с пазами по обе стороны, в которые и вставляется поликарбонат. Способ предпочтителен, если листы приходится стыковать. Края прикручиваются термошайбами. Профили предусмотрены для разного соединения: угловые, стыковочные, неразъемные, стеновые, разъемные и специальный для стыковки, если надо изменить конфигурацию кровли.

Фото-инструкция, как крепить поликарбонат к металлическому каркасу навеса с помощью профиля

Есть еще мокрый метод, панели крепятся на замазку, но если вы делаете навес своими руками, то лучше ограничиться 2 предыдущими советами.

Виды крепления поликарбоната к обрешетке

Выбор материалов и подготовительные работы

Для изготовления навеса, прежде всего, потребуется приобрести качественный поликарбонат. Для кровли лучше всего подойдет сотовый материал толщиной 8-10 мм. Листы в 10-12 мм сложнее согнуть по обрешетке, полотно тоньше 8 мм оказывается недостаточно прочным, чтобы выдержать нагрузку от снежного покрова.

Для постройки ферм используют квадрат 30х30х2 мм без защитного покрытия. На боковые сборки покупают квадратную трубу 25х25 мм, для обрешетки лучше всего подойдет профиль 30х15 мм или 30х20 мм. На стойки арочного навеса можно использовать квадрат 60 мм или двухдюймовую трубу.

Перед началом работ необходимо спланировать площадку, снять дерн на глубину 20 см, засыпать слой мелкого отсева с песком. По разметке опор арочного навеса буром в грунте сверлят отверстия диаметром 30 см и глубиной 100 см. Для опор вырезают заготовки стоек по 2,45 м, обрабатывают антикором и сушат.
