Вентиляционный обратный клапан: назначение, виды, установка

Советы мастеров

Стенные модели рекомендуют закладывать при строительстве стен, но возможна и их установка в готовых помещениях. Оконные клапаны не советуют устанавливать самим – легко нарушить герметичность оконных рам и потерять гарантийное обслуживание от производителя. Но главное – это правильно подобрать необходимый вам тип дополнительной вентиляции. Неудачно выбранные модели способны закупорить естественную систему вентиляции помещений, опрокинуть ее или создать некомфортные условия дополнительным шумом работающего вентилятора.

В следующем видео вас ждет монтаж вентиляционного клапана.

Разновидности клапанов

По конструкции клапаны могут быть:

  • Одностворчатые. Эффективный, но менее распространенный вариант. Во время движения воздушного потока оказывается давление на створку клапана, отчего он открывается и выпускает лишние запахи. Когда движения нет, то под воздействием обратной тяги створка закрывается. Это предотвращает проникновение нежелательных запахов внутрь помещения. Если человек использует вентиляцию естественного типа, такой вариант наиболее предпочтителен.
  • Клапан типа «Бабочка» (двустворчатый). Наиболее распространенная модель, которая оснащается двумя шторками. Они открываются из-за сильного воздействия воздуха и закрываются, когда никакого движения нет. Все работает автоматически без участия пользователя.
  • Жалюзи. Принцип работ этого устройства такой же, как у первого варианта. Единственное отличие – габариты. Поэтому его устанавливают на крупных производственных предприятиях или в больших домах.
  • Конструкция мембранного типа. Принцип действия прибора основан на изменении положения пластины из-за влияния воздушного потока. Оборудование получило широкое применение в местах с естественной вентиляцией, так как здесь не требуется оказывать сильное воздействие на главный элемент.

Это не единственные отличия, также существуют модели:

С ручным управлением, прибор устанавливается на крупных предприятиях, где присутствует высокое движение воздуха. Автоматические изделия срабатывают без участия пользователя, этот вариант больше подойдет для установки дома.
Различаются по способу монтажа. Встречаются горизонтальные и вертикальные варианты.
Встречаются круглые и прямоугольные изделия

Чтобы выбрать правильный вариант, важно понимать, что форма полностью зависит от особенностей размера сечения воздушного канала.
Также учитывается пропускная способность. Здесь все зависит от объема воздуха, который проходит через клапан.
Последнее различие – материал изготовления

Пластиковые подойдут для установки в домах и квартирах, так как они издают меньше шума при работе. Для офисных зданий и производственных предприятий рекомендуется устанавливать металлические изделия. Они более габаритны и обладают высокой пропускной способностью.

Конструктивные особенности и, как работает приточный клапан

Чисто конструктивно приточный клапан – это цилиндр, в котором уложен фильтрующий материал. С двух сторон его закрывают декоративные решетки. Диаметр цилиндра от 6 до 14 см. Этот параметр влияет на производительность приспособления. То есть, чем больше, тем больше воздуха он через себя пропускает.

Сам цилиндр изготавливается из пластика. Внешняя декоративная решетка – это защита устройства от проникновения мелких животных и птиц, а также от мусора. Бюджетные варианты – пластиковые, дорогие – алюминиевые. Некоторые производители комплектуют решетки москитными сетками.

С внутренней стороны клапан закрывается оголовком. Это такая коробочка, в которую и устанавливается фильтрующий материал. Оголовок закрывается крышкой. Существует широкое разнообразие оголовков. С помощью некоторых можно снижать или увеличивать подачу поступающего воздуха. У них может быть разная форма, размеры, места расположения отверстий для прохождения воздуха.

Конструктивные особенности приточного клапанаИсточник veles24.ru

Цилиндр вставляется в просверленное отверстие в стене. Чтобы шум с улицы не проникал в дом, чтобы стены зимой не промерзали, между стеной и пластиковым цилиндром укладывается тепло- и шумоизоляционный материал. Обычно это цилиндрической формы изделие.

Как видите, конструкция очень проста, но при этом очень эффективна. Правда, надо отметить и тот факт, что вентиляционный клапан будет бесполезен, если в доме плохо работает вытяжка. Ведь суть вентиляции – это как приток воздуха, так и удаление его из помещений. Поэтому несколько советов:

  • вытяжка должна быть все время в исправном состоянии, даже если это отверстие под потолком в санузле и в кухне;
  • в межкомнатных дверях должны быть решетки или высота дверного полотна подбирается так, чтобы между его нижними краями и полом оставался зазор, равный 15 мм.

Вытяжка на кухне должна работать эффективноИсточник victorborisov.ru

Особенности установки вентиляторов

Вентилятор данного типа устанавливается в отверстие вентиляционной шахты, которая находится непосредственно в том помещении, в котором его и монтируют, например, в ванной комнате.

Перед началом работ вентиляционную систему следует проверить на работоспособность. Если она забита мусором, или соседи самовольно установили какие-то перемычки, вентилятор не сможет выполнять свои задачи

Важно соблюдать оптимальную геометрию вентиляционного окошка, слишком маленькое не позволит проходить достаточному потоку воздуха, что негативно скажется на работе прибора

Установка вытяжного вентилятора

Монтаж вытяжного вентилятора с клапаном рекомендуется производить по следующему алгоритму.

  1. Окошко в шахте по своей геометрии необходимо привести в соответствие с вентилятором. Слишком маленькое с помощью перфоратора надо расширить до нужного размера. Если отверстие немного велико, его можно заделать монтажной пеной. Большое отверстие следует надстроить гипсокартоном или другими способами.
  2. В зависимости от схемы подключения контакты подводят на датчики, выключатели или на кнопку включения света. При отсутствии автоматики на приборе удобно сделать два выключателя: ручной и заведенный на свет. Всю проводку надо спрятать от прямого контакта с атмосферой, заштробив и убрав под штукатурку или в кабель-каналы.

Прибор необходимо вставить в окошко, хорошо зафиксировать крепежными элементами. Не должно быть люфта, перекоса и щелей. В случае необходимости  использовать герметизирующие материалы. Любые лишние отверстия будут пропускать воздух, делая бесполезной работу клапана. Сверху вся конструкция закрывается сеткой.

Итог всего вышеперечисленного: необходимо весьма скрупулезно подходить к выбору изделий с обратными клапанами, при этом обязательно учесть все нюансы вашей квартиры или собственного дома, расположение, чтобы монтаж устройства не нарушил вентиляцию всего помещения. Чтобы не допустить негативных ошибок, которые могут проявиться не сразу, а только после некоторого времени использования устройства, лучше обратиться к профессионалам и заказать установку в фирме, занимающейся обслуживание вентиляционных систем.

Конструкция и плюсы решетки с клапаном

Модель включает три основные части: неподвижную, подвижную, фланец для подсоединения воздуховода.

Стационарная часть это — собственно решетка. Она выступает и в качестве декоративного элемента, и барьера, защищающего и закрывающего клапан от случайных повреждений.

Так как решетка купирует вентиляционное отверстие, с улицы не проникает запах, всевозможные мелкие частицы. При понижении температуры извне решетка предотвращает теплопотери

Она имеет прямоугольную геометрию, изготовлена из пластмассы. Конструкция должна перекрывать не только вентиляционную шахту, но и захватывать немного стены.

Мобильная часть визуально имеет вид лепестка, круглого или прямоугольного, хотя иногда можно встретить и необычную форму — «бабочка». Открывается она только в одну сторону.

Производят клапан для решеток из пластика, поскольку эксплуатировать его приходится в условиях агрессивной влаги.

Фланец в разрезе выглядит как круг. Диаметр его — от 11 до 15 см. Посредством фланца клапан интегрируют в воздуховод

Такая вентиляционная решетка имеет ряд преимуществ:

  1. Она защитит от уличного воздуха как холодного, так и слишком теплого.
  2. В помещение не будут проникать насекомые или пыль.
  3. Помещение будет защищено от посторонних запахов.
  4. Наличие шумопоглощающего эффекта не допустит проникновения посторонних звуков.
  5. Простой монтаж и уход.
  6. Эстетичный вид декоративной решетки.

Основной недостаток — при минусе жалюзи или лепестки могут замерзнуть. Чтобы решить эту проблему, в систему встраивают обогреватель.

Для чего нужен на вентиляции обратный клапан

При нормальной работе вытяжной вентиляции, воздух движется из помещения на улицу. Вытяжные отверстия располагают «в грязных либо влажных» помещениях — санузле, кухне. Задача этой части вентиляционной системы — вывести запахи и излишнюю влажность на улицу. Но иногда возникает ситуация, когда через вытяжную вентиляцию воздух идет в обратном направлении — поступает в помещения. Этот момент называют опрокидыванием тяги и с этим явлением стараются бороться.

Обратный клапан на вентиляцию нужен для нормальной работы системы

Почему надо бороться с обратной тягой? В случае с квартирами, это чревато поступлением запахов от соседей, что весьма неприятно. Если рассматривать частные дома, в них порции наружного воздуха зимой снижают температуру. Второй момент более опасен и неприятен — при обратной тяге может тухнуть котел, из дымовой трубы могут возвращаться в помещение продукты горения (и угарный газ тоже). В любом случае, обратное движение воздушного потока — это некорректная работа системы вентиляции и с этим явлением надо бороться. Обратный клапан на вентиляцию как раз и ставят, чтобы перекрывать движение воздуха в неверном направлении.

Как сделать своими руками?

Современный рынок вытяжного и вентиляционного оборудования предлагает огромный выбор недорогих клапанов, поэтому самостоятельное изготовление прибора обосновано только в том случае, когда вентиляционная решётка либо короб вентканала имеют нестандартные форму и размер. В таких случаях быстрее и выгоднее смастерить устройство своими руками, нежели тратить силы и средства на изготовление переходников. Самым простым для самостоятельного выполнения устройством является одностворчатый лепестковый клапан, где в качестве заслонки применяют жёсткую пластинку из пластика или тонкого металла, лист плотного картона или лавсановую плёнку.

  • Итак, для изготовления обратного клапана воздуховода с естественной тягой, необходимо взять вентиляционную декоративную решётку, приложить её к плотному картону, обвести карандашом и вырезать. Затем необходимо измерить высоту и ширину вентиляционного отверстия и начертить в центре картонной заготовки полученный прямоугольник.
  • Далее из центра верхней стороны начерченной фигуры следует опустить перпендикуляр к его нижней стороне, отступить от него в обе стороны по 7 мм и провести через эти точки ещё две линии, параллельные первой. В результате прямоугольник получится разделённым на две половины вертикальной перемычкой, на которую в дальнейшем будут опираться свободные стороны обеих заслонок.
  • Затем следует вырезать обе части прямоугольника, не трогая при этом перемычку. Должна получиться фигура, напоминающая раму пластикового окна.
  • Далее из лавсановой плёнки вырезаются две детали прямоугольной формы, каждая размером в половину большой картонной заготовки. После чего они приклеиваются к внешним боковым частям рамки таким образом, чтобы в закрытом состоянии они ложились на центральную перемычку. Внешне конструкция напоминает окно с двумя створками, роль рамы в котором исполняет картонная заготовка, а роль створок выполняют две прямоугольные плёнки. Прикреплять створки к раме можно с помощью скотча или степлера.
  • После того как конструкция будет готова, следует наживить её саморезами к стене на торец вентиляционного канала. Располагать клапан нужно таким образом, чтобы приклеенные створки могли открываться в сторону воздуховода.
  • Далее необходимо открыть форточку и проверить работу клапана. Если всё сделано правильно, то воздушный поток будет открывать обе створки «картонного окошка» и беспрепятственно выходить в воздуховод. После проведения испытаний пластиковая решётка прикручивается поверх картонного клапана на саморезы.

Существует и более простой способ. Для этого створки из плёнки приклеиваются непосредственно на обратную сторону вентиляционной решётки. Однако при таком исполнении закрепление плёнки к боковым сторонам пластиковой решётки осуществляют при помощи скотча, который со временем может утратить свои свойства и отклеиться. Поэтому приклеивание заслонок к картонной поверхности является более предпочтительным вариантом.

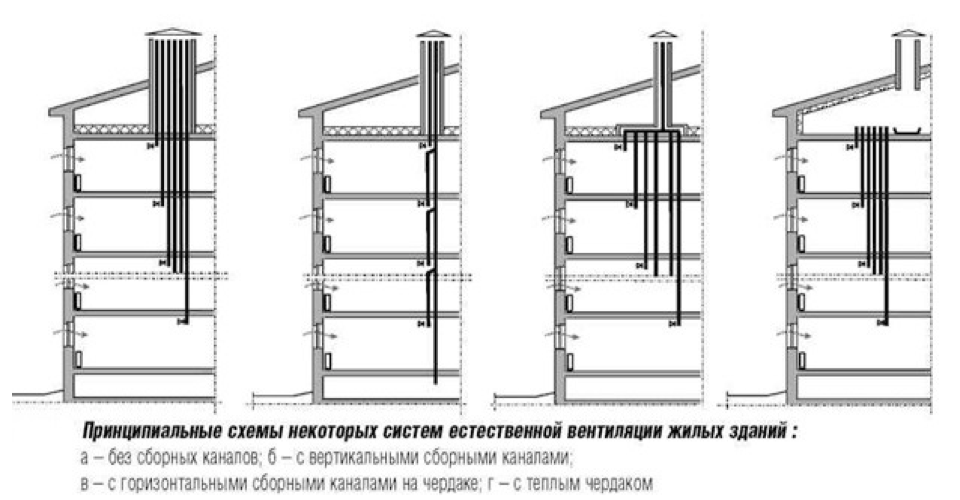

Обратный клапан для естественной вентиляции

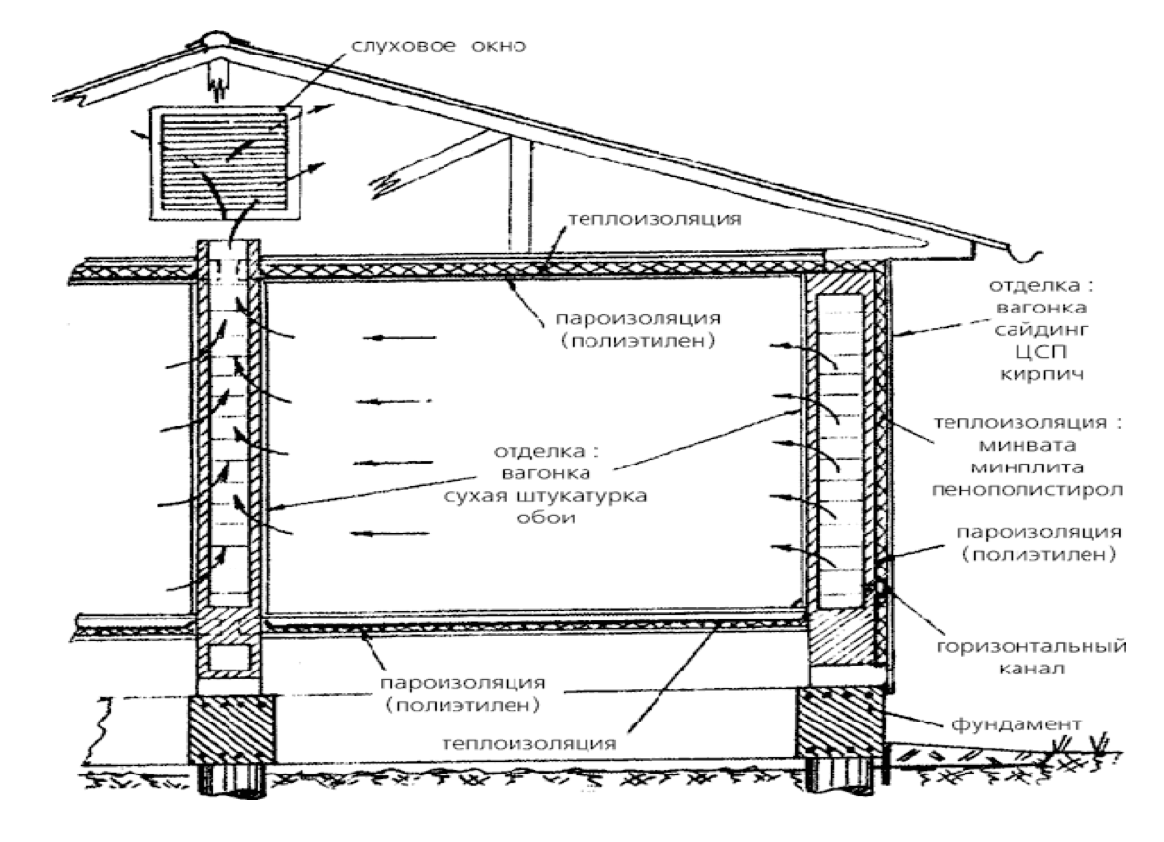

Воздух в помещение попадает через щели или полости в окнах и дверях, или отверстия для подвода воздуха, дальше через вытяжные каналы отводится по вентиляционным каналам в атмосферу. Часто устанавливается обратный клапан для естественной вентиляции — он предотвращает неправильное перетекание воздуха.

Серьезным плюсом данной системы является дешевизна, долговечность и надежность — полностью отсутствуют движущиеся части.

Минусом является тот факт, что при использовании вашими соседями отвода воздуха в общие каналы принудительно (с помощью вытяжки, вентилятора). Отработанный воздух попадает к вам через общие воздушные каналы вывода в атмосферу. Поэтому очень часто в данной системе применяют обратный клапан.

Механическая или искусственная вентиляция — фактически это, принудительная подача и отвод воздуха на четко рассчитанной площади помещения согласно установленным или расчетным нормам.

Данная система базируется на правильном размещении вспомогательных элементов, таких как:

  1. вентилятор
  2. фильтр
  3. клапан
  4. воздухонагреватель
  5. воздуховоды и фитинги к ним
  6. ионизатор и др.

Рассматриваемая система может быть использована в любых типах строений и создает одинаково комфортные условия в независимости от времени года и внешних условий. В промышленности все помещения связанные с технологическими процессами имеют искусственную вентиляцию обеспечивающую циркуляцию воздуха больше, чем при использовании в гражданском строительстве. Механическая в отличие от естественной вентиляции обязательно имеет регулируемый обратный клапан.

Приточная и вытяжная системы вентиляции предназначены для принудительной подачи и удаления воздуха из объема помещений. Данные системы в основном используются комплексно и они, как правило, максимально сбалансированы. Дисбаланс подачи и оттока воздуха приводит к образованию недостаточного или избыточного давления, появляется эффект «схлопывания дверей»

Назначение вентиляции местного типа является подача и отвод потоков воздуха в строго ограниченные места. Делится на приточную, а так же вытяжную местную вентиляцию, которая массово используется в производстве, где возможна локализация объема, в котором происходит выделение вредных или отравленных выделений. Согласно строительным нормам абсолютно все складские помещения, работающие с ГСМ (горюче смазочными материалами) и другими опасными веществами имеют местную систему вентиляции.

Обще обменная вентиляция — используется в помещениях, где незначительное количество вредных веществ распределяется равномерно, а объем воздуха не располагает к применению других вентиляционных систем.

При таком способе вентилирования нет необходимости в очистке равно распределённых воздушных потоков. Этот способ вентиляции часто используется совместно с местной, это создает уменьшение затрат за счет удешевления компонентов системы в целом. Эта система создает комфортные условия для работы персонала (убираются все виды сквозняков, звуков свиста и факторов, влияющих на работу)

Согласно строительным нормам большинство  складские помещений работающих с ГСМ (горюче смазочными материалами) и другими опасными веществами, имеют совмещенную систему вентиляции — обще обменную и местную.

Наборная система – это система, собранная из отдельных необходимых для вентилирования компонентов, установленных в отдельном месте — при большой мощности в вент камере, при маленькой мощности возможна установка над подвесным потолком. Плюсом данной системы является использование данных систем в помещениях с любым объемом площади — квартира, магазин или супермаркет не имеет значение. Минусы: необходима профессиональная проектировка и  точный расчет на стадии проектировки помещения.

Собранные компоненты в едином  хорошо звукозащищенном  корпусе создают моноблок.

У данного типа вент установок есть свои преимущества:

  • низкая шумность работы установки
  • настройка и испытание на необходимые характеристики всей системы происходит во время этапа изготовления
  • установка данной системы в рабочее положение существенно упрощена

Виды клапанов

На сегодня существует много видов всевозможных вентиляционных клапанов. Прежде всего они различаются по своему назначению:

ПриточныеУпотребляются для подсоса воздуха в помещение. Смогут регулировать поток входящих воздушных масс как в ручном, так и автоматическом режиме. Помимо этого, они смогут прекратить функционирование вентиляционной системы, поскольку при полном перекрытии клапан герметический.
ВытяжныеСнабжают вывод воздуха из помещения наружу. Основная их задача содержится в предотвращении движения воздушных масс в обратную сторону, что может случиться по обстоятельству разных атмосферных явлений. Помимо этого, устройства предотвращают проникновение в помещение насекомых, пуха, и другого мусора.
ОконныеУстанавливаются на пластиковые окна и снабжают автоматическое проветривание.

Помимо этого, данные изделия различаются по своей форме.

Они смогут быть:

  • Круглыми;
  • Квадратными либо прямоугольными.

В зависимости от своего устройства, они бывают электрическими либо ручными. Электрический клапан работает совместно с другим вентиляционным оборудованием и машинально регулирует воздушный поток.

Приборы для вентиляции со встроенными обратными клапанами

Антивозвратный клапан может быть составной частью многих устройств для естественной и принудительной вентиляции. Рассмотрим несколько примеров.

Вытяжные вентиляторы с обратным клапаном

Новые модели вытяжных вентиляторов с обратным клапаном могут работать практически бесшумно благодаря особенностям конструкции с применением вкладышей, гасящих вибрацию. Небольшие подшипники устройства обработаны «вечной» смазкой, которая не нуждается в периодическом обновлении. Все детали корпуса исполнены из прочного долговечного пластика, который не боится ни высоких температур, ни влажности. Минимальный гарантийный срок работы вентиляторов на вытяжку с обратным клапаном – три года.

Схема устройства вентилятора

В вентиляторах могут быть установлены три вида клапанов:

  • с ручным или автоматическим управлением;
  • на пружинах;
  • механические (изменяющие направление лепестков по давлением воздуха).

Чаще всего встречаются устройства на пружинах. Пружины возвращают створки лепестков в закрытое состояние, как только вентилятор прекращает работу.

Подбирая вентилятор, обратите внимание на размеры вентиляционного выхода. На что следует обратить внимание при покупке прибора:

На что следует обратить внимание при покупке прибора:

  • мощность вентилятора;
  • форму обратного клапана;
  • уровень шума;
  • уровень энергопотребления;
  • оформление.

Для вытяжки в санузле используют коэффициент мощности 6 – то есть атмосфера в помещении должна обновляться 6 раз в час

Вентиляторы могут быть накладными или внутриканальными. Внутриканальные вставляются в отверстие воздушной шахты. Чем дальше вы установите устройство в шахту, тем ниже будет уровень шума в помещении. Для небольших шахт используют накладные модели, они закрепляются на стену у вентиляционного отверстия.

Вытяжной вентилятор может быть оснащен таймером и датчиком движения. Это очень удобно, нет необходимости управлять прибором с помощью выключателя.

Вентиляционная решетка с обратным клапаном: устройство и назначение

Это очень простая конструкция, состоящая из декоративной решетки, фланца и самого лепестка. Вентиляционные решетки с клапанами могут быть круглыми, прямоугольными или квадратными. Для бытовых целей эти изделия изготавливают из прочного пластика.

Если решетка обычной конструкции пропускает воздушный поток в обоих направлениях, то прибор с антивозвратным устройством блокирует входящий поток

Помимо блокировки входящих воздушных потоков, такие устройства снабжаются москитными сетками для защиты от насекомых и шумопоглощающими прокладками.

Вентиляционные приборы такого типа чаще всего используют в частных домах, где вся система вентиляции объединяется в одной точке на крыше и воздух в ней принудительно выкачивается с помощью небольшого электромотора. В этом случае в каждом помещении дома устанавливаются такие решетки.

Тройники с обратным клапаном и их применение

Тройники для вентиляции с обратным клапаном используют как самостоятельный прибор для вентиляции, так и в комплекте с вытяжкой. Их используют не очень часто, бытует мнение, что для естественной вентиляции достаточно просто установки обычного антивозвратного прибора.

Так выглядит тройник для вентиляции

Тройники для вытяжки с обратным клапаном часто используются при подключении котла на твердом топливе. Такое устройство не только обеспечивает выход продуктов горения в выхлопную трубу, но и обновление воздуха в помещении.

Применение обратного клапана на вытяжке

Возвращаясь к теме вентиляции на кухни, давайте еще раз поговорим о том, что это – антивозвратный клапан для вытяжки? Об устройстве этого прибора мы уже писали, но как правильно установить его и использовать?

Есть два варианта: без тройника или с тройником.

В первом случае в вентиляционное отверстие вставляются две решетки, подходящие для подключения гофрорукава. На одну из решеток подключают вытяжку, а на вторую – антивозвратную конструкцию.  Когда вытяжка будет включена, клапан не даст воздуху из вентиляции попадать в помещение. А при отключении вытяжки будет работать естественный воздухообмен.

Такой метод позволит использовать для подключения кухонного зонта не только гофрорукав, но и прямоугольный вентканал, который обладает отличными аэродинамическими свойствами и привлекательным дизайном

Второй вариант подключения обратного клапана для вытяжки подразумевает использование уже известного вам тройника. Один выход тройника направляется в шахту вентиляции. Второй подсоединяется к гофрорукаву вытяжки, а на третий выход монтируется антивозвратное устройство. Работает такая вытяжка с обратным клапаном так же, как и первая, только выглядит иначе.

Вытяжка с тройником

Можно ли сделать клапан своими руками?

Нередки случаи, когда в квартире или доме присутствует вентиляционный канал необычной формы или габаритов. Тогда ни одно рыночное предложение человеку не подойдет и необходимо делать прибор своими руками. Такое решение обойдется в разы дешевле, чем изделие под заказ. Для создания этой конструкции потребуется минимум времени и сил.

Первое, с чем важно определиться, — тип вентиляции. Если присутствует естественная, то лучше всего изготовить устройство мембранного типа, но также подойдут одностворчатые изделия

Для последнего варианта необходимо подобрать жесткий материал

Также необходимо уделить внимание некоторым моментам:

  • Пластина не должна иметь зазоров, даже небольших. Лучше всего если она будет плотно прилегать к стенкам, чтобы щели не смогли образоваться.
  • Если воздушный поток часто меняет направление, необходимо сделать так, чтобы стук пластины был минимальный или вовсе отсутствовал, иначе ночью невозможно будет уснуть, а днем сосредоточиться на отдыхе.

Чтобы создать лопасти, лучше использовать качественные материалы, например, лавсановую пленку. Она продается во всех строительных магазинах по доступной цене. Диаметр элемента не должен превышать размеры вентиляционного канала. Чтобы лопасть не испортилась во время обратной тяги, рекомендуется установить пластмассовую решетку. Это наиболее практичный и долговечный вариант.
