Какие Заточные станки для ножей: виды, советы по выбору, изготовление своими руками – Обзор

Основание

При изготовлении заточного станка на дому можно использовать различные детали. В частности, можно воспользоваться ламинированной ящичной фанеркой толщиной 12 мм, которую раньше применяли при создании корпусов радиотехники.

При сооружении на дому станка домочадец выполняет такие действия:

Выбирает основу для подобной установки, которое должно весить как минимум 5 кг. В противном случае на станке нельзя будет заточить рубящие приспособления и инструменты. Поэтому при изготовлении подобного оборудования квартирант использует различные стальные уголки размером 20х20 мм;

Далее, из фанеры выпиливает лобзиком 2 детали, которые имеют трапециевидную форму, основу — 170 на 60 мм, а высоту 230 мм. При резке слесарь делает припуск 0,7 мм на заточку торцов: они в итоге получаются прямыми и подходят по разметке;

Устанавливает между наклонными стенками по бокам 3 деталь — наклонную поверхность из фанеры таких размеров 230 х 150 мм.

В подобной ситуации трапециевидные бока находятся сбоку на прямоугольной поверхности.

В итоге получается основа — клин. В подобной ситуации в передней части образуется выступ наклонной поверхности размером в 40 мм;

Затем по боковым стеночным торцам слесарь отмечает рейсмусом 2 черты. При этом он отступает на половину толщины фанерки;

Далее, просверливает в досках по 3 отверстия для соединения частей конструкции шурупами;

Просверливает торцы наклонной поверхности и на какое-то время соединяет детали основы;

Сзади конструкции слесарь соединяет боковые стенки с помощью брусочка 60х60 мм, который крепится в торец двумя шурупами с 2 сторон; — делает в брусочке 10 мм щель.

В подобной ситуации он отступает 50 мм от центра — на 25 мм от края. Для сохранения вертикального положения, сначала сверлится не толстым сверлом с 2 краёв, а потом расширяется;

Затем на верху и снизу вкручивается в щель два резьбовых фитинга—футорки, а в фитингах — шпильку размером 10 мм, длина которой равна 250 мм.

При несовпадении резьб со шпильками регулируется нижняя футорка.

2 GANZO Touch Pro Steel

Простая цельнометаллическая конструкция, предназначенная для заточки ножей и ножниц с регулировкой угла. С ее помощью проводят шлифовку, полировку, доводку. Бруски в конструкции различной зернистости – средней, мелкой и крупной. Оснащена точилка противоскользящей основой.

По отзывам покупатели конструкция достаточно надежная, но направляющий стержень требует смазки. Для этого подходит простое машинное масло. Активные пользователи рекомендуют абразивные камни перед работой замачивать в воде, чтобы не забивались при заточке металлической стружкой. В целом точилка износостойкая, долговечная, как и ее комплектующие.

Обзор топа ручных и электрических станков для заточки инструмента

Предлагаем топ лучших моделей точильных станков домашнего назначения, составленный экспертами редакции Zuzako с использованием их личного опыта и отзывов пользователей.

КатегорияМестоНаименованиеРейтингХарактеристикаСсылка
Ножи, зубья ножовочных полотен19.8 / 10Заточка ножей и полотен любого типа
29.2 / 10Красивый вид и хорошее прилегание
38.7 / 10Многофункциональная электрическая точилка
Инструмент: фрезы, пильные диски, свёрла19.3 / 10Профессиональное промышленное оборудование
29.2 / 10Зубья пил всех типов
38.6 / 10Многофункциональный станок
Универсальное точильное оборудование19.9 / 10Универсальный, широкого диапазона применения
29.7 / 10Безопасное, удобное электроточило
39.4 / 10Эффективно работает при небольших загрузках

А что из этого предпочтете Вы?

Сделать выбор в пользу определённой модели точильного станка поможет как чтение нашего обзора, так и просмотр видео от производителя оборудования. Не будет лишним и почитать отзывы владельцев электроинструмента.

Особенности использования приспособления

Конечно, простой точильный камень подойдет для затачивания ножа или режущей кромки рубанка.  Но его качество будет далеко не самым лучшим. Чтобы обеспечить равномерное снятие слоя металла и точность обработки необходимо использовать специальные точильные приспособления.

Преимуществом такого изделия является не только удобство его использования, но и такие факторы, как:

  1. Возможность фиксации лезвий, которая достаточно надежна и не оказывает излишнюю нагрузку. правильно сконструированное устройство не дает возможности повредиться металлу в процессе работы.
  2. Возможность установка бруска под определенным углом. Благодаря этому, при движении режущей кромки значение угла не будет изменяться.
  3. Вариация установки разных углов заточки. При таком функционале обеспечивается возможность обработки различного инструмента, даже заточки ножей со ступенчатой структурой.

https://youtube.com/watch?v=nliTUKgdbL8

Изготовление самодельного станка

Самостоятельно сделать станок для заточки ножей вполне можно в домашних условиях. Основным требованием, при создании самодельного станка для заточки, является жесткое закрепление затачиваемого лезвия и абразивного элемента. Благодаря этому достигается главное требование ко всей процедуре: создание и сохранение угла заточки.

Элементарное вертикальное устройство

Устройство предназначено для быстрой ручной заточки ножей своими руками и представляет собой деревянную конструкцию, собранную в виде уголка. Точный сборочный чертеж здесь приводиться не будет, так как размеры зависят от размера применяемого точильного камня. Нужно подготовить:

  • 4 бруска или дощечки шириной 5-7 см и толщиной 2-3 см. Длина дощечки определяется длиной камня;
  • 4 болта М4-М6 с гайкой-«барашком». Длина болтов определяется по формуле: (толщина дощечки) х 2 + толщина точильного оселка + 1 см;
  • 4 самореза «по дереву». Длина подбирается из расчета: толщина дощечки минус 0,2 см;
  • Транспортир или другой углоизмерительный инструмент;
  • Дрель со сверлом, размер которого равен размеру болта, или больше его на одну единицу размерного ряда;
  • Ножовка по дереву;
  • Стамеска или долото (можно мощный нож);
  • Карандаш или маркер.

Изготовление приспособления заключается в сборке двух уголков из имеющихся дощечек. На одной из них, на расстоянии, равном ее ширине делается пропил ножовкой до середины. Затем, с торца доски, отпиленная часть скалывается прочным ножом или стамеской. Аналогичный скол делается на второй дощечке. Это делается для того, чтобы при соединении дощечек в уголок, у обеих сторон была общая плоскость. Затем дощечки, сколотыми частями соединяются в уголок. Так же собирается вторая половина устройства. Далее, в верхней и нижней частях приспособления просверливаются отверстия под соединительные болты. Отверстия размечаются с противоположных от места соединения торцов по 3-4 шт. на каждой дощечке. Отверстия размечаются так, чтобы от края доски до наружного болта было не менее 3 см, а расстояние между ним и другими отверстиями позволяло надежно зажать край точильного камня.

На внутренней или внешней стороне одной из дощечек наносится метка, соответствующая каждому из будущих углов заточки.

Преимуществом такого устройства является его простота, легкость сборки и дешевизна. Недостаток заключается в отсутствии жесткого закрепления затачиваемого лезвия.

Точилка из монтажных уголков

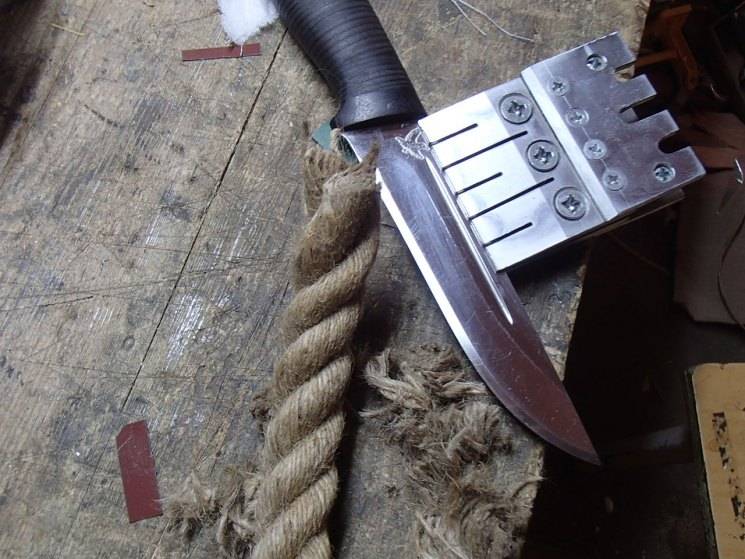

Предлагаемое устройство является более развитым по сравнению с предыдущим. В нем жестко закрепляется затачиваемое лезвие и фиксируется угол наклона наждака по отношению к лезвию. Еще одно отличие состоит в том, что в этом устройстве подвижной частью является камень, а не лезвие.

Устройство закрепляется непосредственно на лезвии ножа, в его верхней части. Приспособление состоит из двух, соединенных между собой, металлических уголков и подвижной части, опирающейся на одну из полок.

На представленной рисунке схематично обозначены:

  1. Основа конструкции – 2 уголка.
  2. Подвижный пруток или спица с нарезанной резьбой.
  3. Зажимные гайки с шайбами для закрепления наждака на прутке.
  4. Рукоятка.
  5. Отверстия для регулировки угла заточки и опирания подвижной части.
  6. Набор регулировочных шайб.
  7. Стяжные болты с гайками.
  8. Стачиваемый край верхнего уголка.
  9. Затачиваемое лезвие или нож.
  10. Точильный камень (брусок).

Изготовление устройства начинается с подбора уголков основы. В вертикальной полке верхнего уголка просверливаются 3-4 отверстия размером, большим, чем размер прутка на 3 ступени. Например, для прутка диаметром 6 мм, необходимы отверстия на 9 мм. Наружный край верхней плоскости верхнего уголка стачивается «до низа» на расстоянии 10-12 см от торца, чтобы за него не задевал наждак при заточке. В горизонтальных полках обоих уголках соосно просверливают два отверстия под стяжные болты. Эти отверстия сверлят по принципу: первое – в месте окончания стачиваемой части верхнего уголка, второе – в 10-12 см от первого. Толщина набора регулировочных шайб должна быть равна толщине обрабатываемого лезвия. Диаметр зажимных шайб, расположенных на подвижном прутке должен быть равен толщине точильного бруска, умноженной на 2. В качестве рукоятки можно использовать отрезок ПВХ-трубки подходящего диаметра или намотать несколько слоев изоленты. Чтобы подвижная часть не соскакивала с лезвия, пруток, с наружной стороны верхней полки, необходимо согнуть в виде буквы «Г», либо закрепить законтренной гайкой при наличии резьбы.

Ручной точильный станок с регулируемым бруском

Этот станок представляет собой конструкцию более сложную, но она гораздо удобнее в использовании. Основой для его создания послужила модель станка, носящего название – точилка Лански.

Точилка Лански

Преимуществом подобных моделей является надежная фиксация лезвия ножа.

Устройство представляет собой опорный стол, на котором закрепляется нож. На противоположном конце стола вертикально закреплена винтовая стойка с планкой. В эту планку вставляется направляющий стержень, на котором монтируется абразивный брусок. Методом передвижения планки по винтовому стержню можно изменить величину угла обработки металла.

К преимуществам станков с подобной конструкцией можно отнести:

  • высокая точность обработки;
  • возможность замены бруска наждачной бумагой, наклеенной на оргстекло;
  • широкое опорное основание позволяет закрепить станок при помощи струбцин на любом столе.

5 Lansky Professional

Одна из самых удобных и безопасных современных точильных систем. Предназначена для профессиональной заточки режущих предметов – бритв, скальпелей, кухонных, охотничьих, туристических ножей. Набор состоит из 5 брусков разной зернистости. В комплектацию входит: зажим для затачиваемого инструмента, направляющие для брусков, уникальная смазка для точилки, упаковка из пластика и инструкция по эксплуатации.

Пользователи отмечают удобство работы с набором Lansky, возможность заточки разных углов в зависимости от инструмента. К набору можно докупить дополнительно площадку для крепления к столу. Покупатели высоко оценивают возможность заточки криволинейных ножей. Прибор сам регулирует угол заточки, можно заострить лезвия до зеркального эффекта.

Важные факторы

Таким образом получается, что важнейшим требованием заточки является соблюдение угла заточки. Потому что каждый тип работ более эффективен при определённом угле – для более грубых работ большая величина, а при бритвенной заточке меньший угол.

Если владелец вручную производит данную операцию, то нужно как следует «набить руку», так как у начинающих угол постоянно заваливается, поверхность клинка царапается и заточка происходит дольше.

Бумагой (малярным скотчем) можно закрыть поверхность клинка, не подвергающейся обработки, для защиты поверхности от царапин и искр (некоторые ножи покрыты орнаментом, имеют рисунок или просто не хочется портить зеркальную поверхность стали).

Последним ключевым фактором в обеспечении остроты является обработка материалами разной шероховатости (зернистость). Как и в любом стандартном техпроцессе – сначала выполняются работы с грубой поверхностью обработки, потом переходят на материалы с зерном всё меньшей и меньшей фракции.

Если речь идёт о походе, путешествии, охоте или рыбалке, то обычно используют или универсальный инструмент (с несколькими вариантами поверхностей для заточки), либо средней зернистости.

Лучшие алмазные точилки. ТОП 3

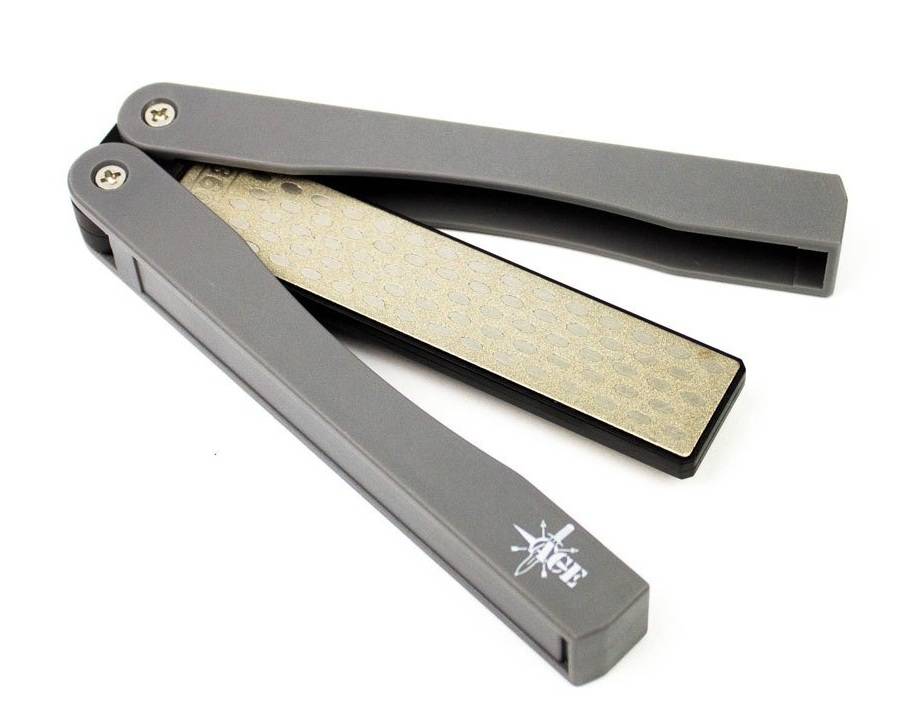

1. Ace ASH105

Складная точилка станет отличным выбором для любителей путешествий. Здесь производитель предусмотрел два уровня зернистости рабочей части. Кроме того, заточку инструмента можно проводить совершенно под любым углом.

Поскольку конструкция точилки складная, ее ручки одновременно служат в качестве надежного чехла, поэтому дополнительно приобретать какую-то защиту не придется.

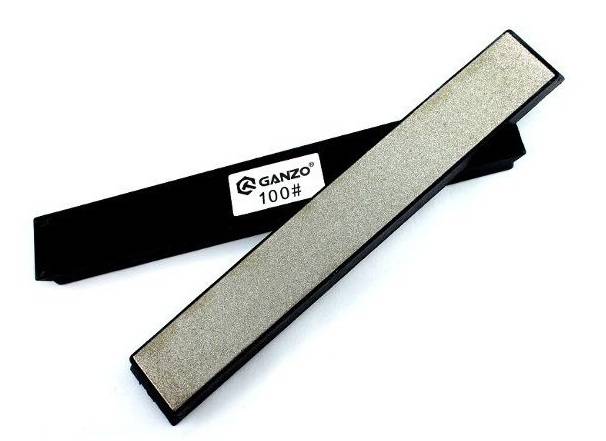

2. Ganzo D100

Точильный камень с высокой зернистостью предназначается для грубой заточки. Он идеально подходит для формирования режущей кромки лезвия, которую в дальнейшем можно будет отшлифовать мелкозернистым камнем.

За счет высокой абразивности получить нужный угол будет не сложно, а алмазное покрытие поможет сделать острым даже самое затупившееся лезвие.

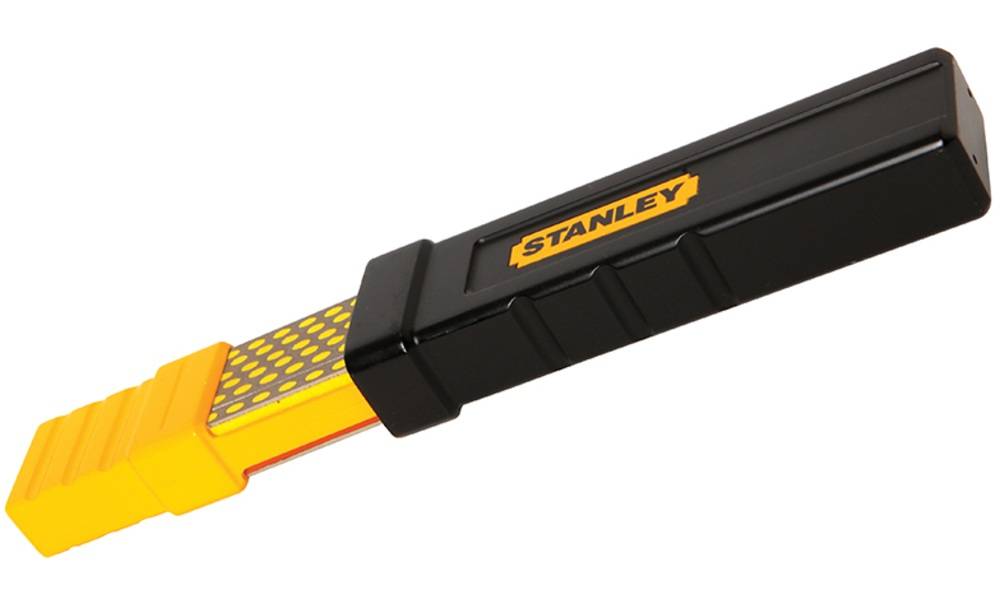

3. Diamond Sharpener STHT0 — 16144

Компактная точилка предназначается для лезвий небольшого размера. Она довольно качественно справляется со своей работой, хотя и стоит не слишком дорого.

Отличительной чертой модели является тот факт, что она позволяет сделать острее не только кухонные ножи, но также охотничьи приспособления, ножницы и другие острые предметы. Минусом же выступает короткая рабочая поверхность, из-за чего пользоваться конструкцией нужно аккуратно.

Точилку какой фирмы лучше выбрать

В этом разделе описываются лучшие производители данных товаров, которые предлагают наиболее качественную, безопасную, эффективную, универсальную и простую в применении продукцию.

Список победителей состоит из следующих фирм:

  • Fiskars – финская компания, поставляющая на рынок всевозможный инструмент, в том числе ножницы, лопаты, топоры, ножи и точилки для них. Их ключевые характеристики – высокое качество покрытия, компактные размеры, небольшой вес. В отзывах данные изделия признаны безопасными, удобными и простыми в применении. С их помощью за счет широкого угла обработки можно улучшить остроту металлических лезвий туристических, кухонных, складных предметов.
  • Жук – торговая марка специализируется на продаже затачивающих станков, в ее ассортименте представлены в основном механические модели. Во многих наборах имеются специальные бруски для обработки поверхностей, штанга с держателем для камней, вертикальная опора и приспособления для фиксации на столе. Их преимуществами является высокое качество сборки и материалов, безопасность применения и удобство эксплуатации. Все это обеспечивается за счет устойчивости конструкции, а также благодаря удобной рукоятке.
  • Stenson – бренд, под которым выпускается посуда и различные кухонные аксессуары, а также товары для быта и уюта. Его инструменты изготавливаются из пластика или керамики, имеют качественное алмазное напыление. Они подходят для работы как с тонкими, так и с толстыми лезвиями. Их используют для обработки и домашних, и походных принадлежностей. Из положительных свойств внимания тут заслуживает малый вес и аккуратные размеры, устойчивость на поверхности и удобная рукоятка.
  • Borner – фирма специализируется на производстве кухонных принадлежностей для дома и общественных заведений питания. Ее мусаты обладают специальной присоской, что придает им устойчивости на поверхности и повышает уровень безопасности при использовании. Этому способствует и наличие предохранительного кожуха, а также удобная ручка, обеспечивающая надежный хват изделия. В отзывах отмечают, что ее инструменты делают ножи острее буквально за несколько движений.
  • Chef’sChoice – это одна из немногих фирм, которая специализируется только на создании рассматриваемых товаров. Среди ее предложений есть лучшие точилки для ножей как профессиональные, которые используются в ресторанах, кафе, столовых, так и домашние, по доступным ценам. Они рассчитаны и на европейские, и на японские изделия, на фоне конкурентов их выгодно отличают запасные диски, ограничители обработки, сменные модули и качественные абразивы.
  • Lansky – поставщик мусатов, точильных камней и ножеточек по доступным ценам. Его станки и прочие изделия хорошо зарекомендовали себя ввиду универсальности, позволяющей использовать их как дома, так и в путешествии. Они активно используются для улучшения остроты прямых, филейных, серрейторных ножей кухонного и охотничьего типа. Средние их размеры составляют 100 x 31 x 10 мм, что не дает данным моделям занимать в помещении много места.
  • Darex – американский производитель, предлагающий недорогие точильные станки для улучшения остроты кухонных и туристических принадлежностей. Они быстро справляются со своими задачами и позволяют изделиям сохранять полученные результаты достаточно долго. Их использование безопасно для человека и лезвий, а срок службы составляет не менее 2-3 лет при правильном применении. На них дается в среднем годовая гарантия.
  • Mayer &Boch – поставщик посуды и различных кухонных принадлежностей, среди которых есть и ножеточилки. В наличии у компании есть как электрические модели, так и ручные изделия. В среднем, их вес составляет 1 кг, а корпус делается из качественного пластика или керамики. Все товары завозятся из Китая, где и производятся, однако на долговечности продукции это не сказывается. Модели данной фирмы хорошо работают и с толстыми, и с тонкими лезвиями.
  • Victorinox – швейцарская фирма, выпускающая прежде всего ножи, а также аксессуары для них, ее штаб-квартира находится в городе Ибах. У нее в наличии есть как обыкновенные недорогие точила, которые можно брать с собой в дорогу, так и полноценные стационарные модели. Они просты в эксплуатации и подходят для работы с лезвиями совершенно разной толщины, а полученный эффект сохраняется в течение длительного времени.

Лучшие овощерезки

Необходимые условия для заточки

Соблюдение угла промеж граней лезвия при его оттачивании является залогом результативного применения и долгого срока службы хозяйственных принадлежностей. Он должен восстанавливаться в соответствии с технологическими нормами, тогда проблем с резкой не будет. Для ножей различного назначения существует свой угол заточки:

  • Бритва и скальпель точатся под углом 10−15 градусов.
  • Хлебные, овощные и фруктовые ножи — 15−20 градусов.
  • Режущие предметы общего назначения — 30−25 градусов.
  • Ножи охотников и туристов — 25−30 градусов.
  • Клинки из спецсталей для работы с особо твёрдыми материалами — 30−40 градусов.

Metabo DS 175

Основные характеристики:

  • Мощность двигателя – 500 Вт
  • Частота вращения круга – 2980 об/мин
  • Диаметр диска – 175 мм
  • Посадочный диаметр – 25 мм

Корпус и основание. Эта модель представляет собой стальной цилиндрический двигатель, установленный на трапециевидной литой опоре. У нее 4 резиновые ножки, обеспечивающие устойчивость в процессе работы. Есть возможность жесткой фиксации к горизонтальной поверхности.

Конструктивные особенности. Здесь установлен асинхронный двигатель мощностью 500 Вт, на противоположных концах вала которого со скоростью 2980 об/мин вращаются шлифовальные круги 175х25 мм из корунда зернистостью 36 и 60 с посадочным отверстием 32 мм. Разгон плавный. Вибрация практически не чувствуется. Для крепления дисков предусмотрен шестигранный ключ. Кнопки пуска и остановки прикрыты пылезащитной оболочкой, что способствует продлению их срока службы.

Удобство работы и безопасность. Стальные защитные кожухи дисков имеют патрубки для подключения пылесоса. Положение смотровых противоударных стекол и упоров для заготовок регулируется ручными винтами.

Опорная площадка Metabo DS 175.

Плюсы Metabo DS 175

  1. Надежная конструкция.
  2. Высокая мощность.
  3. Возможность подключения к системе пылеудаления.
  4. Низкий уровень вибрации и шума.
  5. Удобство настройки стекол и подставок.

Минусы Metabo DS 175

  1. Высокая стоимость.
  2. Один режим работы.
  3. Короткий кабель длиной всего 2 метра.

1 SITITEK Хозяйка 31М

Затачивание установкой происходит в два этапа – обычным и финишным. Во время второго лезвие доводится до бритвенной остроты. Обработка лезвия по очереди в двух пазах и с двух сторон помогает сделать идеальную кромку, поэтому станок популярен не только у домохозяек, но и в местах общественного питания. Корпус установки выполнен из прочного пластика. Стильный внешний вид электроточилки позволяет ей органично вписываться в любой интерьер.

Пользователям нравится фиксация ножеточки присосками к столу. Скорость затачивания достаточно высокая – около 1 минуты, поэтому работы производятся максимально качественно и безопасно. Вращение диска происходит за счет электрического двигателя, владельцу нужно лишь перемещать лезвие по направляющим. На установке разрешено затачивать ножи с зазубринами. Покупатели отмечают работу без пыли за счет специальных контейнеров по ее сборке. Очистка их происходит не чаще 1 раза в 12 месяцев.

Зачем он нужен?

Заточной станок – это устройство, которое служит для автоматизации обработки ножевого лезвия.

Точить, конечно, можно и без станка – с помощью ручного бруска, а доводить на мусате или керамической трубе. Однако процесс этот довольно долгий. К тому же, выставить правильный угол заточки удаётся далеко не всегда. Потратив 15 – 20 минут на получение результата, человек остаётся им недоволен – и несёт ножи в мастерскую, где ему с помощью станка за считанные секунды выдают лезвие бритвенной остроты.

Мнение эксперта
Левин Дмитрий Константинович

Если у вас много ножей, вы любите, чтобы они всегда были в рабочем состоянии, но не можете тратить на их уход много времени – то приобретите станок для заточки. Также он пригодится владельцам различного инструмента: ведь на многих электрических точилках можно приводить в порядок режущие части рубанков, топоров и других предметов.

Почему тупятся приборы и зачем использовать приспособления для заточки ножей

Профессиональные поварские ножи, в отличие от обычных бытовых, изготавливаются из более дорогих видов стали, преимущественно используется хромсодержащий вид высокой твердости. Однако даже этот факт не является гарантией того, что клинок никогда не затупится. Острие из любого материала постоянно контактирует с твердыми предметами, такими как:

Заточить нож можно не только при помощи профессионального станка для заточки, но и с помощью более простой модели

  • сухожилия;
  • кости;
  • косточки фруктов;
  • замороженные продукты;
  • частицы песка или грязи;
  • поверхности досок для разделки, которые могут быть деревянными, пластиковыми или стеклянными.

Помимо того, что ножи постоянно соприкасаются с различными поверхностями, они также могут тупиться и при неправильном хранении, если острие находится в постоянном контакте с другими кухонными приборами. Другим фактором считается неправильный уход и частое мытье в горячей воде, которая негативно воздействует на поверхность. Что касается ножей, предназначенных для столярного использования, то в этом случае, ввиду особенностей применения, стачивания поверхности не избежать.

Нужно учитывать, что в идеальное состояние привести острие можно не только при помощи профессионального станка для заточки ножей, отличающегося высокой стоимостью, но и путем использования более простых моделей, имеющих хорошие технические характеристики.

Для заточки лезвия ножа необходимо установить его в паз и подключить электрическую точилку к розетке

Станки заточки ножей характеризуются наличием точильных брусков с различными абразивными возможностями, от чего и будет зависеть результат процесса. Чтобы выполнить качественную подготовку лезвия к работе, рекомендуется применять минимум 2 бруска, одним из которых производится предварительная заточка, а вторым шлифуется основание.

Ленточные станки для заточки ножей чаще всего используются непосредственно на производстве. Их приобретение для бытовых целей не считается оправданным, чего нельзя сказать об электрических станках для заточки ножей, которые смогут легко применять домохозяйки.

Для восстановления остроты лезвия необходимо только установить прибор в паз и подключить заточку к розетке. Нужно учитывать, что перед использованием любого точильного прибора следует ознакомиться с инструкцией или же хотя бы один раз увидеть, как им пользуется профессионал. Большое влияние на качество заточки оказывают не только особенности конструкции точилки, но и наличие навыков у пользователя. На точность заточки будет влиять и размер абразива, установленного на шлифовальный круг. Станки для заточки ножей, ножниц и других инструментов делятся на такие виды:

  • угловые;
  • электрические;
  • механические;
  • универсальные.

На качество заточки влияет не только конструкция точилки, но и навыки пользователя

Функциональность конструкции зависит от технических характеристик и возможности изменять угол заточи. Большое влияние на ресурс работы оказывает мощность аппарата. Среди специалистов бытует мнение, что наиболее удобным считается электрический станок, самостоятельно определяющий оптимальный угол заточки. В механическом станке для заточки ножей используется надежное крепление, позволяющее выдерживать нужный угол на протяжении всего периода заточки.

Как сделать приспособление для заточки ножей своими руками: видео процесса

Довольно простым видом заточки ножей своими руками считается деревянный брусок прямоугольной формы, верхней части которого придается форма, напоминающая собой двускатную крышу. Грани отличаются стандартным углом наклона 20-25°, оптимально подходящим для заточки кухонных ножей. Для получения более удобного устройства при изготовлении можно использовать шаблоны ножей, которые планируется часто затачивать.

Статья по теме:

Для заточки клинок прикладывается вплотную к гребню, после чего берется абразивный круг или точильный камень с наждаком и производятся горизонтальные движения по точильной линии лезвия. В этом случае получается обеспечить постоянный угол и равномерную заточку режущего основания.

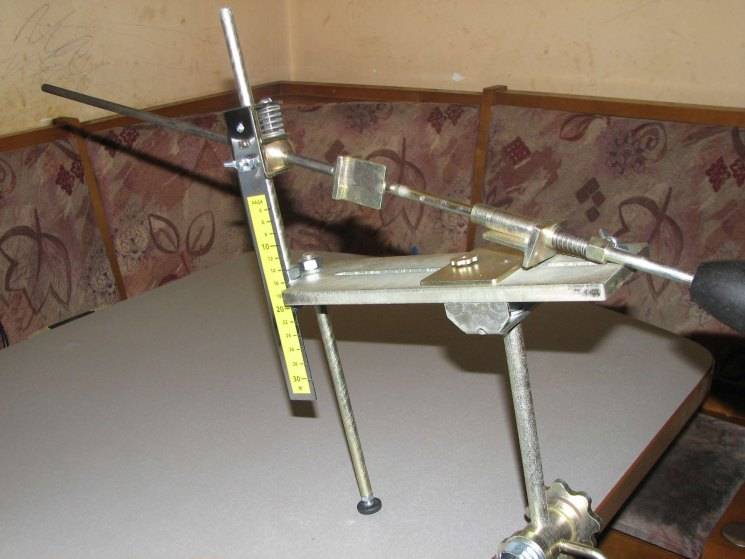

Чтобы изготовить более сложный самодельный станок для заточки ножей своими руками, потребуется подготовить следующие материалы:

Чертеж точилки для ножей и других инструментов на основе двигателя

доску шириной 50 см, длина и толщина должны быть в пределах 15х2 см;
резьбовую металлическую шпильку, которая будет служить в качестве направляющей для точильного бруска;
болты, гайки и саморезы, необходимые для сбора точилки;
гайки для прочной фиксации;
материал для подложки под нож, можно использовать текстолит или оргстекло;
неодимовый магнит, важно отметить, что обычный магнит для этой цели не годится ввиду малой прижимной силы.

Первый этап работы заключается в подготовке основания. Для этого нужно взять кусок ДСП или любого другого материала, с которым удобно работать. Доску требуется почистить и хорошо обработать, чтобы в процессе работы не получить занозу. Для создания удобной точилки для ножей своими руками размер доски основания приблизительно должен составлять 40х12 см. Затем на нее крепится наклонная столешница, отличающаяся немного меньшими габаритами, например, 30х10 см.

Точилка, изготовленная своими руками, позволит постоянно содержать ножи в надлежащем виде

Для достижения правильного положения столешницы она скрепляется с основанием при помощи небольшого квадратного кусочка доски, рекомендованная высота которого – 7 см, этого будет достаточно для формирования удобного угла наклона столешницы. Для удобной фиксации клинка в верхней части основания в заранее вырезанную полость закрепляется мощный магнит. Также на столешнице при помощи самореза крепится пластина-держатель для ножа. Чтобы можно было изменять ее положение в зависимости от ширины лезвия, рекомендуют вырезать паз, позволяющий перемещать крепление вверх/вниз.

Помимо столешницы, на основании закрепляется шпилька, служащая креплением для каретки с точильным бруском. Направляющая изготавливается из небольшого бруска, с одной стороны которого просверливается отверстие для шпильки – 8 мм, а с другой стороны выполняется разрез и устанавливается зажим, позволяющий направляющей свободно вращаться на шпильке.

Держатель для бруска также выполняется из шпильки, на один конец которой закрепляется кембрик, причем общая длина детали не должна превышать 60 см. Фиксируется брусок на держателе при помощи небольших элементов, которые крепятся в нужном положении посредством гаек. В качестве точильного устройства используется либо каменный, либо деревянный брусок с закрепленной на нем наждачной бумагой нужной зернистости. Чтобы обеспечить полноценный цикл заточки на выполненном своими руками станке для заточки ножей, можно подготовить сразу несколько брусков разной зернистости.

Для работы держатель с точильным камнем вставляется кембриком в отверстие на направляющей, а нож устанавливается на магните и поджимается пластиной, после чего можно начинать заточку.

Чертежи приспособления для заточки ножей своими руками

После подготовки и укомплектования материалами можно приступать к процессу сборки приспособления. В первую очередь берем фанеру для использования в качестве станины, которая должна опираться на крепежные ножные под определенным углов в диапазоне от 15 до 20 градусов. После этого в нижнюю часть, закручивается подготовленная нами шпилька, ее длина должна составлять примерно 35-40 см. Чтобы посадочную резьбу сделать более прочной можно использовать клей или герметик.

По центру установленной фанеры выполняем крепление алюминиевой пластины. Перед ее крепежом необходимо проделать паз, который по размеру будет соответствовать диаметру фиксирующих болтов. Стоит отметить, что мы используем пластину из алюминия, поскольку это поможет избежать повреждений на стальном лезвии ножа.

После этого приступаем к изготовлению рычага, который позволит закрепить наждак на приспособлении. Для его сборки используем оставшуюся часть шпильки. Затем берем два текстолитовые (или деревянные) бруска и посредством выпиливания делаем держатели для рычага. На одной стороне упоры должны быть зафиксированы барашковой гайкой.

Возле рукояти оптимально предусмотреть наличие подпружиненного блока, который позволит выполнять быструю смену наждачного камня.

В качестве основных элементов можно использовать заготовки из самодельных брусков – к алюминиевой пластине клеим листы наждачной бумаги, при этом зернистость у них должна быть разная. Такое приспособление достаточно легко можно зафиксировать в рычаге.

Главная конструкционная особенность — это наличие шарнира, обладающего двойной степенью свободы. Такое устройство можно легко собрать, использовав для этого одинаковые бруски текстолита. Один из них должен накручиваться на резьбу вертикальной шпильки, и использоваться как горизонтальная поворотная ось и регулятор высоты для рычажной опоры (это необходимо для установки заточного угла).

Функция второго бруска, имеющего горизонтальное отверстие под рычаг, заключается в том, что он должен прикручиваться к первому.

Ножи зажимаются пластиной, или закрепляются на поверхности неодимового магнита. Снимая первый слой грубыми видами абразива, клинок должен быть надежно зафиксирован.

Если необходимо выполнить доводку, то можно установить клинок на магните и выполнять операцию по заточке с малыми усилиями. Подкова магнитов должна быть утоплена на одном уровне со столешницей и посажена на эпоксидный клей.

Изготовление самодельного приспособления для заточки ножей можно считать законченным. Достаточно выставить нужный угол, медленно плавным движением по все длине лезвия затачивать кромку.
