Как разобрать однорычажный смеситель и починить его своими руками

Как устроен прибор

Прибор представляет собой две главные части в виде корпуса из металла, также картриджа. Корпус монолитной конструкции. Картридж имеет запирающее устройство двух типов: шарик либо два диска. Данные элементы регулируют поток воды, ее температуру.

Внимание! Смеситель имеет минимум деталей. Периодической замене подлежит картридж, другие элементы конструкции постоянные, при необходимости их также можно заменить

Дисковый смеситель

Прибор работает при помощи специальной колбы – картриджа, выполняющей роль запорного, регулировочного механизма. Картридж располагается внутри смесителя. Механизм из керамики считается качественным, в дешевых приборах его изготавливают из пластика.

Внимание! Два диска в картридже выступают затвором в дисковом смесителе, они оснащены отверстиями для выхода воды. При совмещении дисков поток жидкости прекращается

Картриджным смесителем легко управлять, температура и напор жидкости регулируют с помощью простого движения.

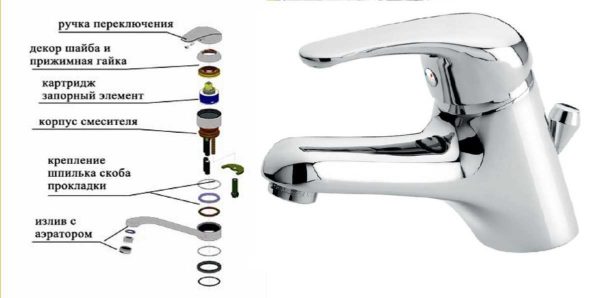

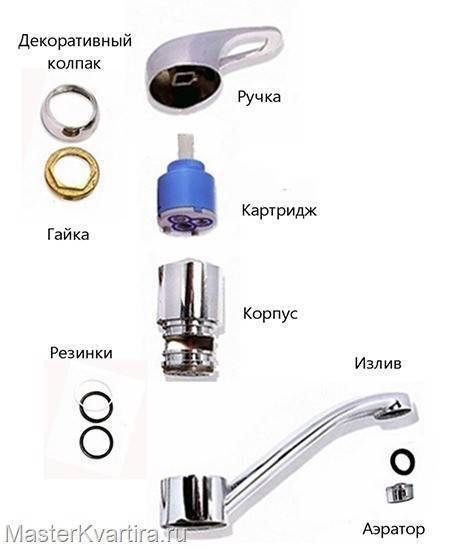

Смеситель с картриджем содержит такие элементы, как:

• -излив, по – другому гусак,
• -переключатель с винтом для фиксации,
• -стопорная гайка,
• -картридж (на фото справа),
• -корпус под картриджное устройство,
• -элементы, чтобы придать конструкции герметичность: прокладки, гайки со шпильками.

Диски изготавливают из керамического материала либо из стали. Верхний диск имеет выступы под отверстия для нижнего. Если полностью совместить диски, образуется герметичная стыковка двух деталей. При неполном совмещении из гусака течет вода. Сильная струя образуется при полном не совмещении дисков. Чтобы смеситель работал исправно, пластины должны плотно прилегать друг к другу. Грязная вода с твердыми взвесями быстро портят механизм затвора. В некоторых случаях на заводе устанавливается очистной фильтр для грубых частиц, который располагается перед входом в смеситель.

Внимание! Чтобы продлевать срок службы смесителя, стоит на трубопровод с водой самим устанавливать фильтр

Особенности шарового смесителя

Управление механизмом отличается еще большим удобством, все элементы конструкции гладкие, подходят по форме друг другу, рычаг перемещается плавно. Шарик располагают в специальном гильзовом картридже, который можно достать при ремонте либо замене. Шаровой тип смесителя требует очистки воды от примесей. Если частички грязи попадают в щели между шаровым элементом и седлами, которые его держат, образуются протечки. Предотвратить неполадки можно, установив фильтры для очистки.

Из чего состоит смеситель: устройство и разновидности

Однорычажные изделия бывают определенных видов:

устройство крана смесителя для ванной шаровой разновидности включает такую деталь как шар. В нем предусмотрены проходные углубления для разного типа воды (горячей, смешанной, холодной). Емкость в устройстве называется смесительной. Шарик очень плотно соединяется с уплотняющими деталями. Устройство запускается от штока регулировки;

Шаровая конструкция

в катриджевом кране вместо шара располагается картридж из двух керамических пластин. В нижней части дыры для прохождения воды, а в верхней происходит замешивание.

Внутреннее устройство с катриджной системой

Однорычажные модели просты в применении, поэтому пользуются такой популярностью. С их помощью происходит быстрая регулировка воды. Чтобы уменьшить или увеличить напор воды джойстик передвигается вверх и вниз.

К недостаткам устройства водопроводного крана подобного типа можно отнести быстрый износ уплотнителей из резины. Чтобы предотвратить появление неисправностей, эти элементы следует менять раз в два года.

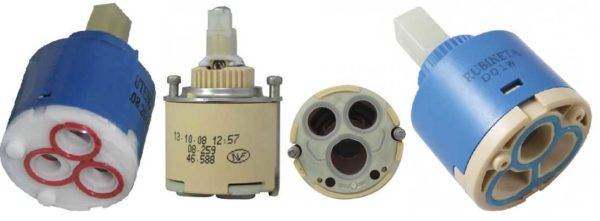

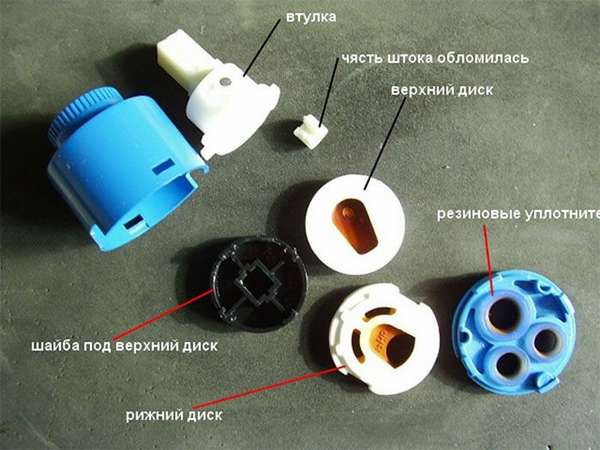

Так выглядит керамический катридж

Однорычажный механизм может выйти из строя, если в него будут поступать абразивные частицы. Поэтому так нужны специальные фильтры, которые предотвращают засорение.

Конструкционно смесители для кухни и ванной немного отличаются. В кухонных конструкциях высота слива устанавливается повыше. Также в таких моделях предусмотрен дополнительный переключатель, который используется для стиральной или посудомоечной машины.

Высокая конструкция для кухни

Для ванной больше подойдет кран с коротким носиком, так как это уменьшает риск возникновения протечек. К смесителям для ванной прилагается гарнитура для душевой.

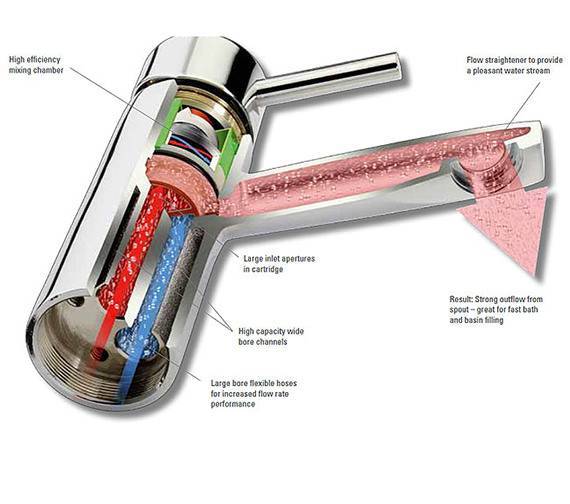

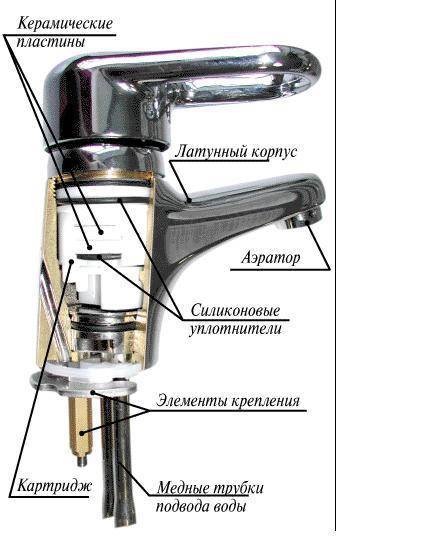

Внутреннее устройство смесителя

В таблице можно посмотреть цены на отдельные модели.

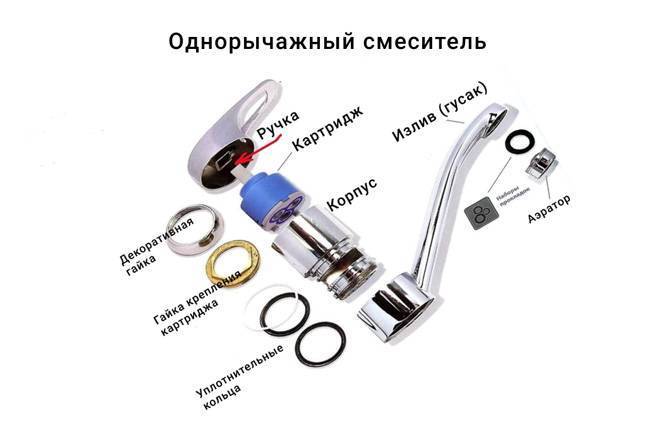

Составляющие элементы системы

Как починить шаровой однорычажный смеситель

Порядок выполняемых действий напрямую зависит от возникшей неисправности. Предлагаем разобраться, как починить смеситель в зависимости от того, какая проблема возникла в процессе выполнения ремонтных работ.

Ремонт можно выполнить самостоятельно

Устранение засора

О наличии подобной проблемы свидетельствует слабый напор воды. Чтобы устранить засор, следует:

• разобрать однорычажный смеситель, сняв гайку с излива;
• вынуть и тщательно промыть сетку, удаляя все собравшиеся абразивные вещества;
• установить все элементы конструкции обратно.

Удаляем с сетки всю собравшуюся грязь

Замена уплотнительных резинок

При недостаточной герметичности элементов однорычажный кран начинает протекать. В такой ситуации самое время заменить резиновые уплотнители на новые. Сделать это можно следующим образом:

Устранение неполадок переключателя

Если при переключении режима работы однорычажного крана возникают трудности, исправить неполадку можно следующим образом:

При выборе смазки стоит обратить внимание на универсальные составы, предлагаемые многими производителями и имеющие положительные отзывы:

силиконовая смазка Silicot

силиконовая смазка Unipak

Замена уплотнительных резинок золотника

Подготовив уплотнительные резинки, приступаем к работе:

• переводим рычаг крана в закрытое положение;
• разбираем конструкцию, отсоединяя гибкий шланг душа;
• сняв декоративный колпак, откручиваем винтовое крепление. Извлекаем кнопку переключателя;
• аккуратно извлекаем золотник;
• меняем уплотнители. Смазываем их герметичной пастой;
• собираем переключатель в обратной последовательности.

Уплотнители должны быть подходящего размера

Замена пружины переключателя

Если возникают трудности с возвратом переключателя в начальное положение, может потребоваться замена пружины. В качестве ремонтной детали стоит выбрать пружину меньшего диаметра с защитным покрытием. Ремонт выполняется следующим образом:

• разбираем кран;
• извлекаем шток с накрученной пружиной и снимаем её;
• с помощью плоскогубцев накручиваем на шток новую пружину;
• собираем и устанавливаем переключатель.

Невозврат переключателя в стартовое положение можно исправить

Как разобрать кран однорычажного типа с душем в ванной

Конструкция однозахватных смесителей достаточно проста и поэтому надёжна.

Важно! Перед началом любых работ, связанных с заменой сантехники, перекройте подачу холодной и горячей воды!

С керамическим картриджем

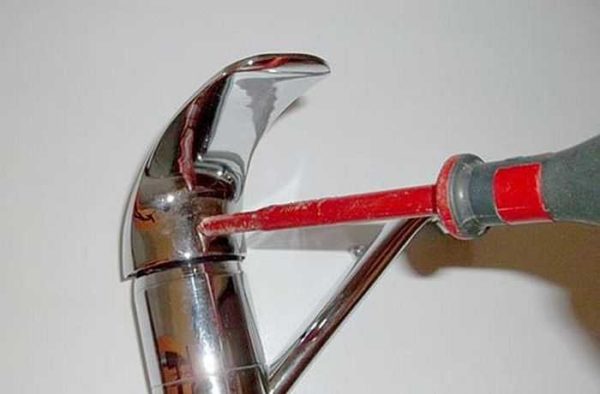

Работа по разбору крана начинается со снятия заглушки, которая указывает, с какой стороны подаются горячая или холодная вода. Она обычно находится под флажком и окрашена в два цвета: синий и красный. Поддеть её можно пальцем, снимается легко. В полости под кнопкой вкручен винтик. Удаляется он с помощью шестигранника или отвёртки по размеру.

Фото 1. Под заглушкой с указанием горячей и холодной воды находится винтик, который необходимо выкрутить. Форма у наконечника отвёртки может быть минусовой или крестовой, зависит от шляпки винта. Прокручиваем инструмент на 1,5 оборота против часовой стрелки, и ручка отделяется от крана.

Внимание! Во всех конструкциях смесителей используется бутафорская накладка на картридж. Она выполняет декоративную функцию и сделана из пластика или тонкого металла, но при этом часто «прикипает». Универсальная техническая смазка в виде аэрозоля помогает устранить эту проблему

Универсальная техническая смазка в виде аэрозоля помогает устранить эту проблему.

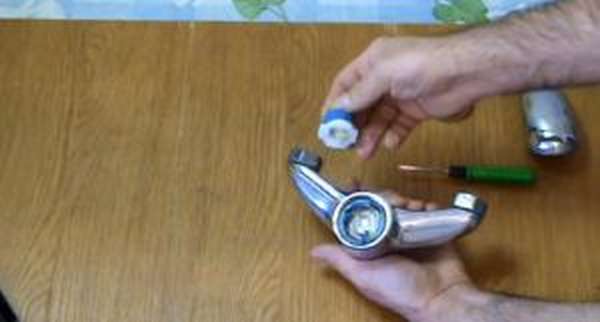

• Наступила очередь прижимной гайки, которая удерживает картридж. Для её извлечения пригодится разводной ключ. Аккуратно прижимая губки инструмента к гаечке, в несколько движений выкручиваем её и откладываем в сторону.

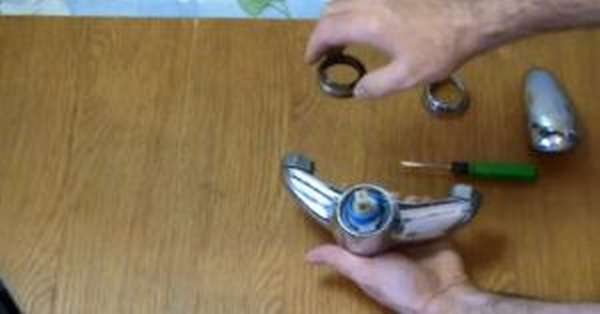

  Фото 2. Для откручивания прижимной гайки, удерживающей картридж, требуется разводной ключ.

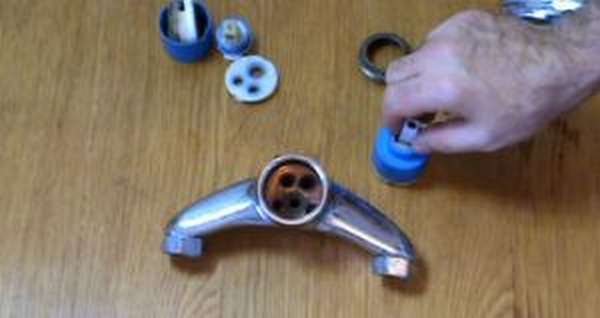

• Разводной ключ может понадобиться для извлечения керамического картриджа, если со временем он «схватился» со внутренней поверхностью крана и туго выходит. Тянущими вверх движениями, покачивая, извлекаем его наружу.

Совет! Не спешите перед разборкой покупать картридж в магазине сантехники, так как они бывают разных размеров. Покажите дефектный узел смесителя продавцу. Он подберёт ту модель, которая используется в вашем кране.

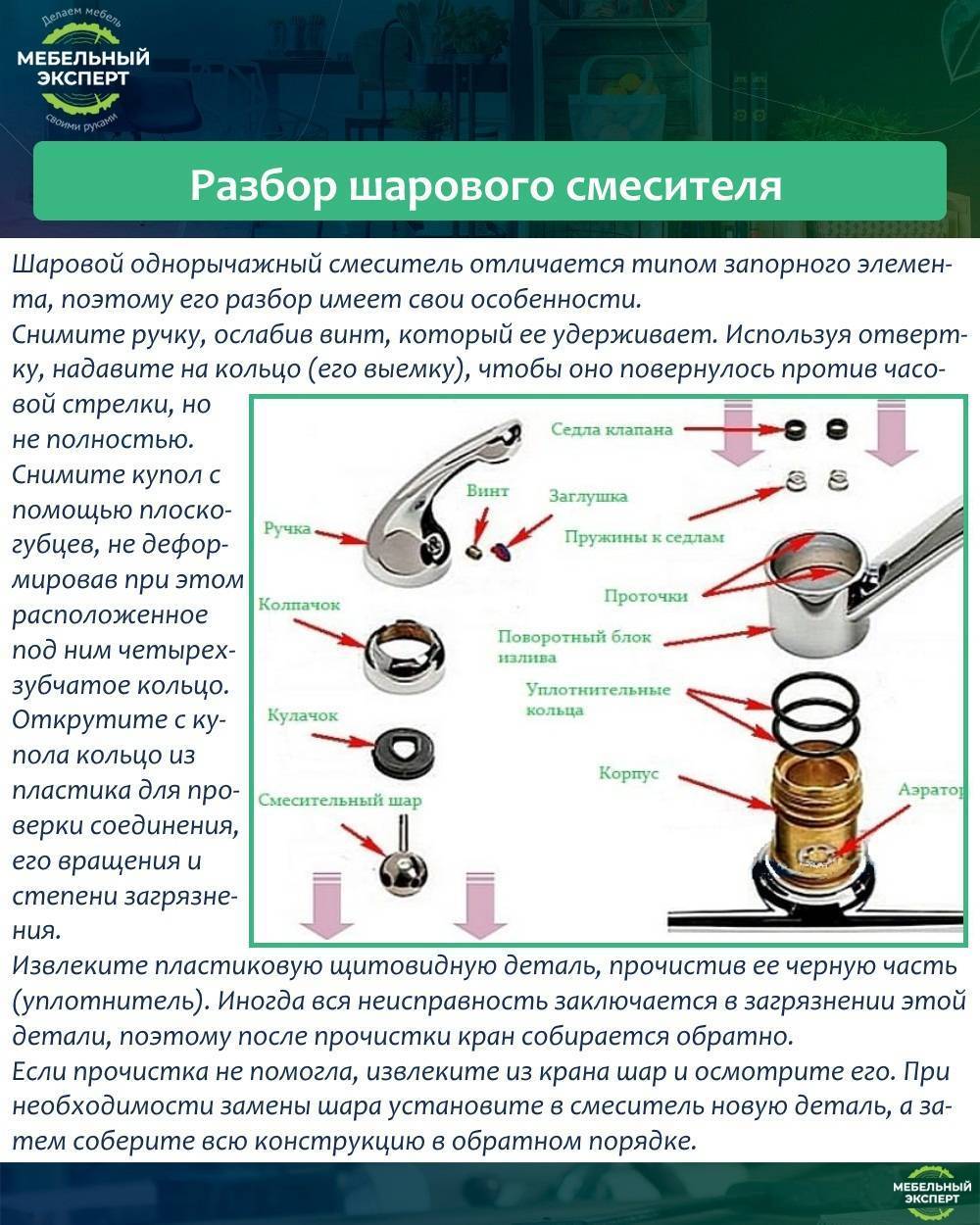

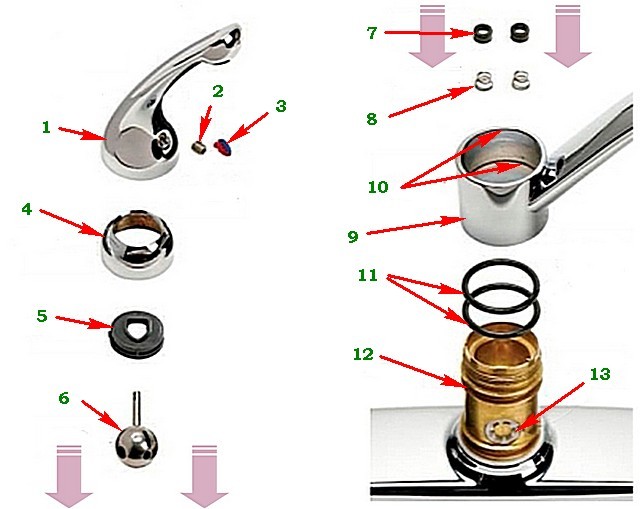

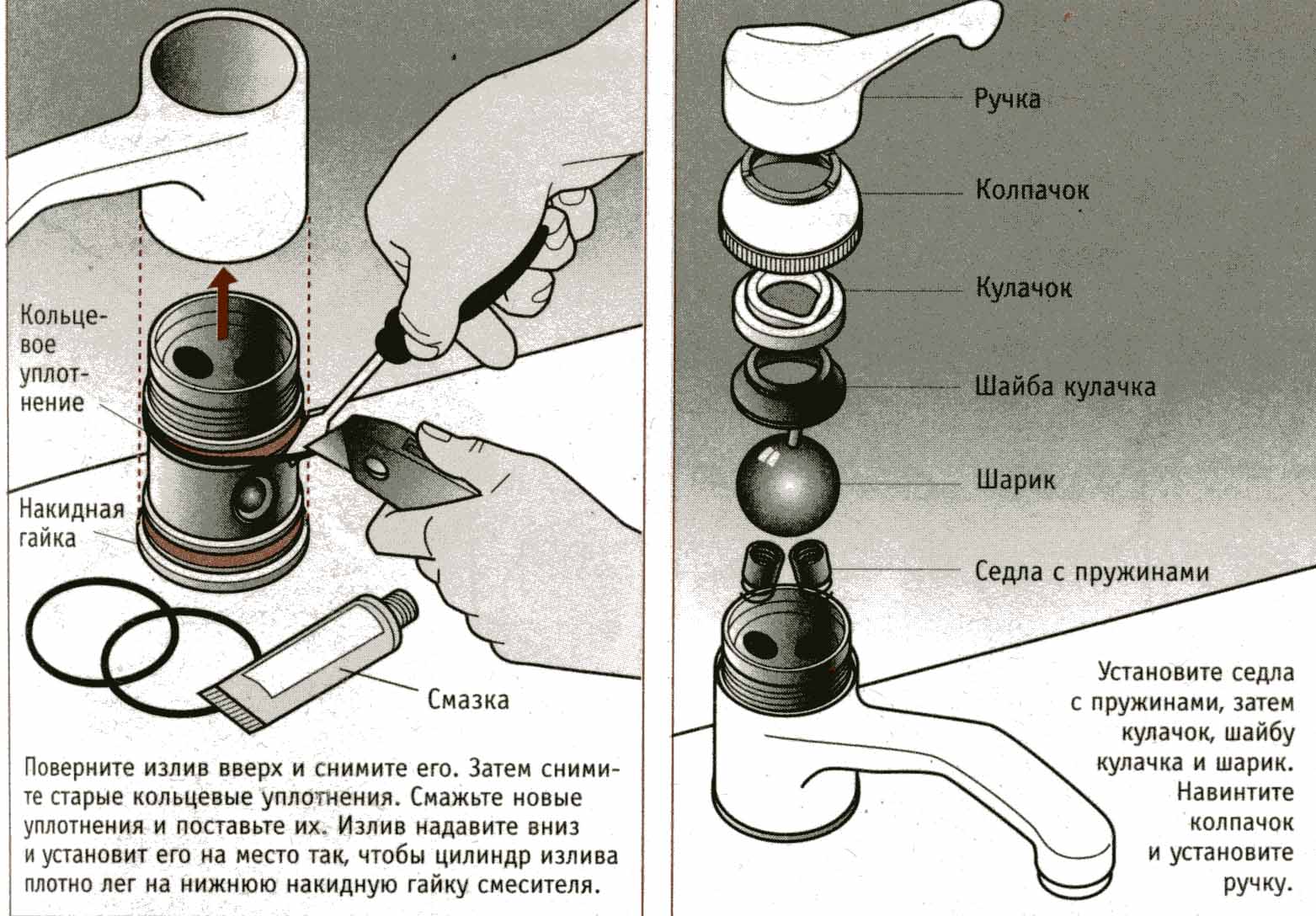

Разбираем шаровый кран

Строение рычага управления аналогично в обеих конструкциях

Необходимо снять пластиковую кнопку под ним и выкрутить из отверстия винт.

Внимание! Внутри этого смесителя располагаются мелкие детали: пружинки, прокладки. Приготовьте ёмкость, чтобы они не потерялись. Возможно, им потребуется замена

Возможно, им потребуется замена.

Затем аккуратно снимается декоративная крышка крана.

Если она не подаётся, оберните её тканью или бумагой. Часто в устройстве колпачка предусмотрены шлицы для специального ключа. С помощью пассатижей вынимаются одна за другой две детали: кулачок и кулачковая шайба. Под ними находится шаровая смесительная камера в виде полого шарика. Потяните его за шток.

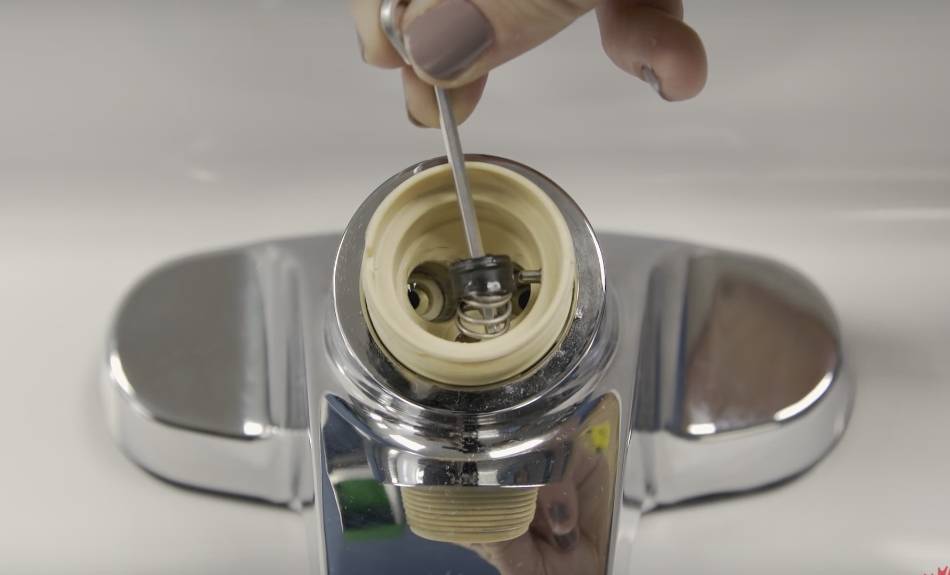

В заключение из клапанного узла извлекаются резиновые сёдла и пружины.

Ремонт смесителя: порядок действий

Алгоритм действий следующий:

с помощью отвертки можно снять декоративную заглушку и отвинтить винт, который фиксирует рычаг управления;
рычаг необходимо снимать очень аккуратно, поскольку для некоторых моделей придется приложить небольшое усилие;
теперь можно увидеть купол крана и пластиковый эксцентрик. Под ним и располагается картридж. Только такой декоративный колпак иногда приходится отвинчивать. Лучше это делать руками, поскольку его производят из пластика или тонкого металла;

остается только вынуть шар и убедиться в том, что он не треснул. Чтобы добраться до керамического картриджа, придется снять фиксирующую гайку. Для этого понадобится шведский разводной ключ. В случае обнаружения поломки картриджа придется покупать новый

Здесь очень важно не ошибиться с выбором, в противном случае замена просто не удастся из-за разных форм и размеров, так как каждый производитель вносит свои небольшие изменения;

чаще всего приходится иметь дело с уплотнителями. Они продаются как поштучно, так и в наборе

Главное правило состоит в том, чтобы диаметр прокладки был немного больше диаметра гнезда. Очень важно будет аккуратно производить затяжку гаек, поскольку перекос приведет к преждевременному износу и просачиванию воды. Пружинки, которые удерживают шаровой клапан, тоже лучше заменить на новые. Старые обычно не такие упругие;
если протечка воды происходит непосредственно под изливом, то его необходимо будет снять и заменить старые уплотнительные кольца на новые;
резиновые седла тоже могут часто засоряться. Их необходимо тщательно протереть ветошью. Можно даже немного смыть грязь небольшим напором воды;
после чистки и замены уплотнителей, которые будет неплохо смазать сантехнической смазкой, останется только тщательно очистить посадочное гнездо от ржавчины и мелкого мусора, так же, как и переливные отверстия. Установка нового картриджа осуществляется в обратной последовательности.

Впрочем, ремонт однорычажного смесителя своими руками на этом может быть не закончен. Необходимо убедиться в том, что причиной сбоя не послужил еще какой-нибудь фактор.

Разновидности педальных устройств

Быстро теряющие настенные «конструкции» и популярность ёлочки вытесняются практичными и стильными устройствами. Фаворитом среди аналогов стал джойстиковый (однорычажный) смеситель, где клавиша в один момент есть регулятором температуры и напора воды.

Железные, керамические либо пластиковые устройства возможно поделить на две категории – шаровые и картриджевые. Цена их приблизительно однообразна.

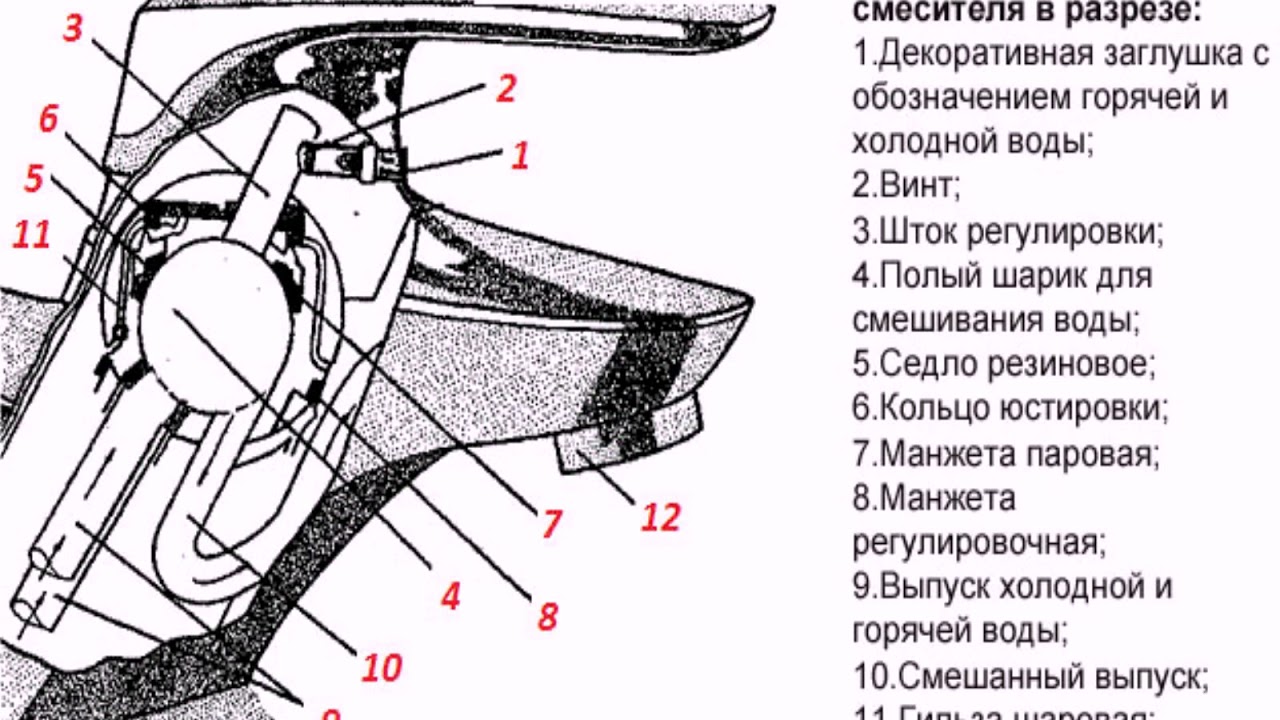

Устройство шаровое

1. Главный элемент – металлической шарик, расположенный в корпусе. В нем проделаны три отверстия, для прохода тёплой, холодной и комбинированной воды.
2. Полый в шар именуют смесительной камерой, поскольку как раз в нем тёплая вода соединяется с холодной.
3. Регулятор хорошо пригнан к резиновым уплотнителям, именуемым седлами.
4. Продуманная конструкция корпуса содействует действенной работе смесителя.
5. Управление осуществляется рычагом, двигающим шар. Совпадение отверстий делает поток воды громадным либо меньшим.

Аналог с картриджем

Данное устройство однорычажного смесителя отличает наличие двух керамических пластин.

1. В нижней части диска (картриджа) расположены три отверстия для прохода воды, в верхней части жидкость смешивается.
2. В то время, когда джойстик меняет положение, одно отверстие в нижней пластине совмещается с камерой смешения вверху диска.
3. Плавное перемещение рычага снабжает особенная смазка на силиконовой базе.

Обратите внимание! Кусочки окалины часто застревают в устройства, что ведет к заеданию либо поломке. Не допустить это сможет особый фильтр

Инструкция рекомендует установить его в один момент со смесителем.

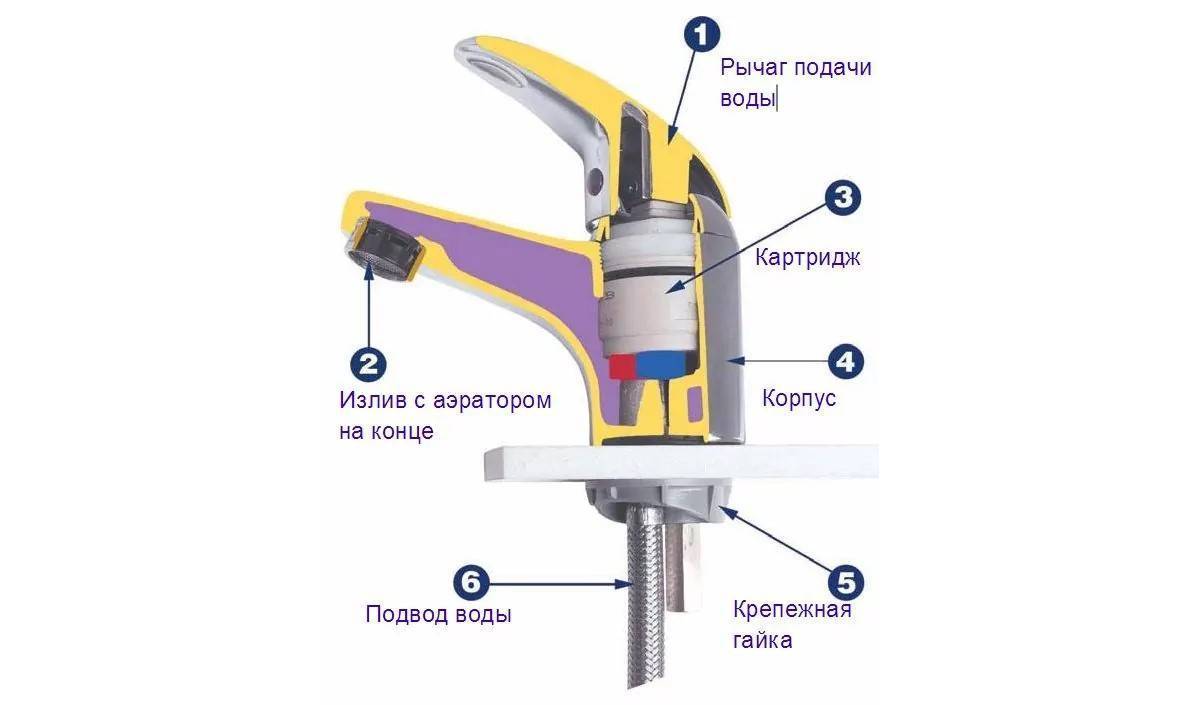

Устройство смесителя однорычажного типа

Однорычажный смеситель не так давно появились на рынке, но уже успели обрести популярность. Данные краны нередко получают название «однорукий» или «однозахватный». Управлять конструкцией можно с помощью одной руки. Ознакомившись с устройством прибора, можно понять принцип работы смесителя.

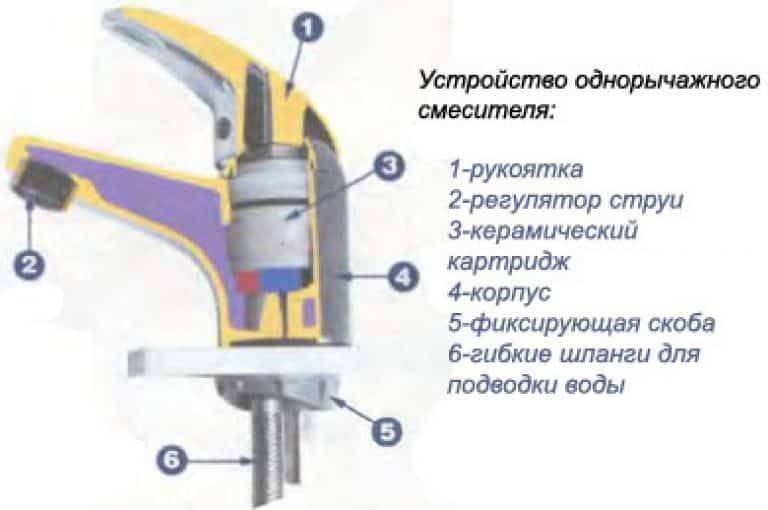

Схема однорычажного смесителя:

• Рукоятка – выполняет функции управления;
• Регулятор струи;
• Корпус;
• Фиксирующее крепление;
• Керамический или шаровой картридж;
• Прокладки из силикона или резины;
• Круговая гайка;
• Трубки для подачи жидкости.

Основываясь на конструкции, однорычажные краны делятся на шаровой и картриджный. В конструкции шарового смесителя входит стальной шар с тремя отверстиями. Два из них принимают горячую и холодную жидкость, смешивая компоненты. Третье используется для подачи теплой воды. Двигается шарик за счет манипуляций с рукояткой. Двигаясь в нужном направлении можно контролировать напор и температуру воды.

Картриджные краны имеют похожий принцип работы. Но роль шара выполняет керамический картридж. Но отремонтировать такой механизм невозможно, остается полностью заменить конструкцию.

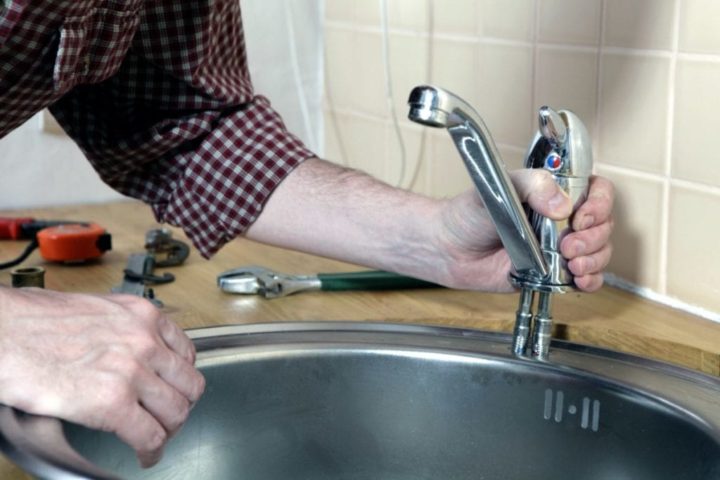

Ремонт кухонного смесителя

Вне зависимости от устройства и типа смесителя неисправности, вызывающие капель или течь, довольно схожи по своей природе. Хотя, безусловно, решение проблемы для приборов разных систем будет отличаться. Поэтому, когда течёт кран на кухне, как его починить- будет зависеть от того, какой установлен смеситель.

Но прежде чем что-либо предпринять, необходимо знать основные причины, по которым смесительное устройство может выйти из строя или работать неправильно. Наиболее распространённые из них:

Низкое качество. В погоне за экономией люди часто предпочитают купить более дешёвый товар, не уделяя должного внимания качеству. Логика здесь проста: почему нужно платить больше, если по внешнему виду они ничем не отличаются? В результате радость от такого приобретения может быть недолгой. Хорошо, если всё обойдётся просто протеканием. Всё может быть куда более серьёзным и вылиться в затраты, несоизмеримые с приобретением более дорогого, но качественного смесителя.
Некачественный монтаж. Здесь не поможет покупка даже дорогого оборудования

Поэтому, устанавливая смеситель, особенное внимание стоит обращать и на качество установки. Если в своих силах есть сомнения, то лучше воспользоваться услугами специалиста.
Неправильная эксплуатация

Самая распространённая причина, по которой сантехническое оборудование выходит из строя. Чересчур прилагаемое усилие, нажим под неправильным углом, удары и другие подобные действия, могут привести к выходу из строя даже дорогой качественный смеситель. Производитель, давая гарантию, делает акцент на то, что прибор будет функционировать без поломок в случае правильной эксплуатации.
Изнашивание. В мире нет ничего вечного, и смесители в этом плане не исключение. Каким бы дорогим и первоклассным ни был кран, он также имеет комплектующие, склонные к износу. В первую очередь страдают резиновые прокладки и подвижные части. Однако регулярная профилактика в виде своевременной замены прокладок и чистки вполне может решить многие проблемы, связанные с неисправностью и выходом из строя смесителя.

Чиним однорычажный смеситель шарового типа

Причин, по которым требуется ремонтировать кран, существует четыре:

• Трещины, сколы, вызванные механическими повреждениями на корпусе;
• Засор в картридже между седлами и шаром;
• Износ прокладки;
• Засор или проржавелость аэратора.

Что делать, если появился дефект на корпусе? Можно попробовать отремонтировать его холодной сваркой — герметиком (замазкой). Но это, все же, временная мера, и вскоре придется все-таки сменить смеситель.

Если проблема заключается в слабом напоре воды, то, скорее всего, причина в засоре аэратора. Тогда нужно достать его, прочистить сетку, например, зубной щеткой, а затем установить обратно.

Давайте разберемся с неисправностями посерьезнее.

Когда кран протекает без видимых повреждений, то дело, скорее всего, в нарушении целостности прокладки или в поломке картриджа. В этом случае требуется полная разборка кухонного однорычажного смесителя.

Как разобрать кран? Сначала перекройте воду и пустите ее остатки из крана. Затем изучите устройство однорычажного кухонного крана на фото.

Теперь начнем ремонт пошагово:

1. На основном корпусе откручивается винт. Он, как правило, скрыт за декоративной заглушкой, которую нужно отсоединить отверткой, как показано на фото.

Совет! Разобрать и отремонтировать устройство можно, даже если под рукой нет шестигранного ключа

Для этого крепежную гайку осторожно простукивают молотком по отвертке

2. Рычаг и колпачок снимаются, и теперь нам нужно достать картридж и осмотреть все устройство на наличие дефектов. Для этого разводным ключом откручивается шайба-кулачок.

3. Разобранный кран осматривается на наличие дефектов: осматривается прокладка, поверхность шара и пружины, подпирающие резиновые уплотнения в отверстиях. Осевшие пружины и изношенный кран при необходимости заменяют. На этом этапе нужно все детали прочистить от скопившихся отложений воды.
4. Чаще всего, течь из крана возникает из-за образовавшегося засора между шаром и седлами клапана в картридже. В этом случае нужно просто его сменить. Вся сложность этой задачи состоит собственно в правильном выборе картриджа, а сам ремонт смесителя своими руками совсем несложен.

Совет! Направляясь в магазин сантехники за новым картриджем, возьмите с собой старый, чтобы не прогадать с размером, потому что картриджи не стандартизированы — выпускают их в самых разных диаметрах и материалах.

Новый картридж устанавливаем таким образом, чтобы его отверстия совместились с отверстиями внутри корпуса смесителя. Затем прикручиваем обратно шайбу (сначала руками, потом плотно, но не слишком туго ключом).

5. Проверяем качество нашей работы, пустив воду. Если она не протекает, то приступаем к установке колпачка, а затем уже рычага – закручиваем в нем винтик и крепим заглушку.

А как поменять прокладку в смесителе? Это тоже достаточно легко. Нужно снять старые уплотнительные кольца и поменять на новые, на которые предварительно наносим немного сантехнической смазки.

Совет! Для всех трущихся деталей изделия следует использовать нетоксичную смазку на силиконовой основе. Это позволит увеличить срок службы элементов конструкции вдвое.

Устройство однорычажного и двухвентильного кранов

Наиболее распространенными типами смесителей являются однорычажный и двухвентильный. Несмотря на разный внешний вид, по принципу действия они практически аналогичны. Однако есть между ними и различия

Разобраться в особенностях устройства кранов важно, чтобы было проще понять технику их разборки

Однорычажный

Существует два типа конструкции такого крана:

1. Шаровый. Внутри установлен металлический шар с тремя отверстиями — для входа горячей и холодной воды и для выхода смешанной. Внутри шар полый, он и является камерой смешивания. Сверху на шаре зафиксирован шток, соединяющий деталь с рычагом и предназначенный для регулировки.
2. Картриджевый. Вместо шара используется керамический сменный картридж, составленный из двух пластин — в нижней имеется три отверстия, служит она для подачи воды, а верхняя представляет собой камеру смешивания со штоком для регулировки. Чтобы избежать засоров между пластинами, на входные отверстия устанавливаются специальные фильтры.

Принцип работы у обоих типов крана один — при подъеме рычага вода впускается в камеру смешивания, поворот же регулирует просвет отверстий для горячей и холодной воды.

К другим основным частям однорычажного смесителя относятся:

• корпус,
• рычаг регулировки,
• фиксатор рычага,
• крышка,
• прижимающая гайка,
• уплотнители из силикона, резины или тефлона.

В большинстве случаев менять смеситель целиком необязательно — можно заменить только засорившийся картридж или подтекающие уплотнители. Металлический шар достаточно почистить и установить обратно.

Двухвентильный смеситель

Основными деталями такого смесителя являются две кран-буксы, используемые для раздельной регулировки подачи холодной и горячей воды. Существует два вида этого механизма:

• Резьбовая букса. Запирание воды в ней осуществляется при помощи эластичной прокладки, которая при закрытии крана отсекает смеситель от водопровода. В зарубежных моделях вместо вращения винта происходит возвратно-поступательное движение, что снижает износ прокладки.
• Керамическая букса. В ней вместо прокладки используются диски из отполированной керамики. Принцип регулировки подачи воды такой же, как в однорычажном кране — при повороте вентиля отверстия на пластинах совмещаются, и вода льется. Аналогичен и главный недостаток — требовательность к чистоте жидкости.

Корпус крана из нержавеющей стали или латуни представляет собой камеру смешивания, в которой просверлены отверстия для подключения букс и гусака. Смеситель в ванной также имеет отверстия для золотникового клапана, переключающего подачу воды с крана на душ, и для душевого шланга. Детали крепятся к корпусу при помощи накидных гаек, вентили фиксируются на кран-буксах болтами. Опциональной частью смесителя является аэратор, надеваемый на конец гусака.

При ремонте следует внимательно подбирать запасные части. Они различаются размерами и формой. Так, детали от зарубежных кранов нельзя установить на отечественные модели и наоборот.

Из чего состоит смеситель: устройство и разновидности

Однорычажные изделия бывают определенных видов:

устройство крана смесителя для ванной шаровой разновидности включает такую деталь как шар. В нем предусмотрены проходные углубления для разного типа воды (горячей, смешанной, холодной). Емкость в устройстве называется смесительной. Шарик очень плотно соединяется с уплотняющими деталями. Устройство запускается от штока регулировки;

Шаровая конструкция

в катриджевом кране вместо шара располагается картридж из двух керамических пластин. В нижней части дыры для прохождения воды, а в верхней происходит замешивание.

Внутреннее устройство с катриджной системой

Однорычажные модели просты в применении, поэтому пользуются такой популярностью. С их помощью происходит быстрая регулировка воды. Чтобы уменьшить или увеличить напор воды джойстик передвигается вверх и вниз.

К недостаткам устройства водопроводного крана подобного типа можно отнести быстрый износ уплотнителей из резины. Чтобы предотвратить появление неисправностей, эти элементы следует менять раз в два года.

Так выглядит керамический катридж

Однорычажный механизм может выйти из строя, если в него будут поступать абразивные частицы. Поэтому так нужны специальные фильтры, которые предотвращают засорение.

Конструкционно смесители для кухни и ванной немного отличаются. В кухонных конструкциях высота слива устанавливается повыше. Также в таких моделях предусмотрен дополнительный переключатель, который используется для стиральной или посудомоечной машины.

Высокая конструкция для кухни

Для ванной больше подойдет кран с коротким носиком, так как это уменьшает риск возникновения протечек. К смесителям для ванной прилагается гарнитура для душевой.

Внутреннее устройство смесителя

В таблице можно посмотреть цены на отдельные модели.

Составляющие элементы системы

Как разобрать однорычажный смеситель – видео и дополнительные комментарии

Приведённые инструкции помогут выполнить рабочие операции правильно. Много толковых советов есть в сети Интернет. При необходимости можно быстро найти видео с информацией о том, как снять смеситель на кухне с металлической раковины:

Но любые данные надо анализировать с учётом специфики собственного оборудования.

При возникновении вопросов пользуйтесь комментариями к этой статье. Здесь можете публиковать собственные замечания по использованию однорычажных смесителей, ремонтным методикам. Тут бесплатные консультации и полезные сведения предоставляются совершенно бесплатно.

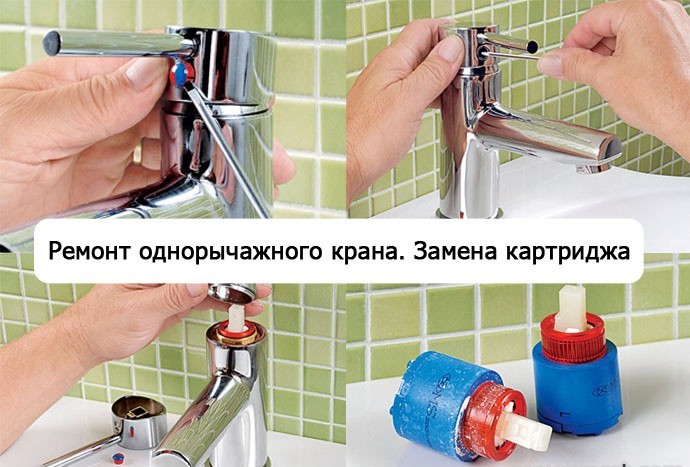

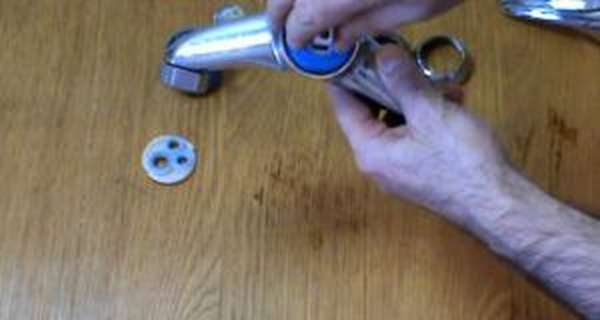

Как разобрать и отремонтировать смеситель с картриджем

Ремонт однорычажного смесителя с картриджем часто состоит в переборке и очищении уплотнительных колец. На них откладываются соли, скапливается мусор и грязь из-за чего кран начинает подтекать. Чтобы устранить эту неприятность, смеситель разбирают, все детали протирают от загрязнений (мыльной теплой водой), ополаскивают, просушивают, ставят на место.

Последовательность установки деталей в картриджном однорычажном смесителе

Давайте разбираться в том, как разобрать смеситель с картриджем. Сначала перекройте воду, а далее порядок действий такой:

• Снять декоративную заглушку, которая находится на ручке. Ее просто подковырнуть отверткой.
• За ней спрятан крепежный винт. Его откручиваем шестигранным ключом и вынимаем.

Сначала выкручиваем фиксирующий винт

Собственно все. Однорычажный смеситель с картриджем разобрали. Как видите, деталей не очень много. Основная рабочая часть — картридж. В нем, внутри, и происходит смешение.

Замена картриджа

Сам картридж имеет уплотнительную прокладку — резиновое седло в нижней части, которое обеспечивает плотное прилегание к корпусу. Со временем резина теряет эластичность, начинает сочиться вода. Если проблема такая, сначала можно попробовать это кольцо очистить от солей и отложений, которые на нем образовались. Очищенную деталь ставите на место, проверяете работу. Если течь не прекратилась, придется картридж менять.

Картриджи для «одноруких» смесителей

Картриджи для смесителей имеют разный диаметр, по-разному расположены входы и выходы в нижней его части. Потому, если вам надо его заменить, сначала разбираете смеситель, добываете заветную деталь и с ней идете в магазин или на рынок. Выбрать надо точно такую же модель без каких-либо отклонений. Дома устанавливаете картридж в корпус, слегка его проворачиваете, до тех пор, пока не ощутите, что он «сел» на место. Далее — сборка, идет она в обратном порядке.

Сначала устанавливаете прижимную гайку. Собственно, на этом этапе можно проверить как работает новый картридж. Включаете воду, штоком регулируете температуру и напор. Чтобы было удобнее, на шток можно надеть ручку. Если все нормально, продолжаете сборку.

Течет и капает кран на кухне – как его починить? Устройство и ремонт смесителя

Установка раковины на кухне своими руками — монтируем врезную и накладную модель

Обзор моделей смесителей для кухни Grohe — что лучше выбрать?

Как поменять смеситель на кухне своими руками — пошаговый процесс установки

голоса

Рейтинг статьи

Конструкция однорычажных смесителей

На сегодняшний день однорычажные (картриджные) смесители являются лидерами по распространенности среди аналогичных видов, они отличаются простотой конструкции и удобством пользования. Управление температурой воды в однорычажном кране осуществляется одной ручкой, напор регулируется ее подъемом, а температура — поворотом в разные стороны.

Различают две основные разновидности однорычажных смесителей, имеющие существенные конструктивные отличия и принцип работы.

Картриджные смесительные приборы

В смесителях картриджного типа главным управляющим элементом служит герметичный бочкообразный картридж с выведенным наверх штоком прямоугольного сечения. Основными исполнительными деталями картриджа являются две плотно подогнанные керамические пластины, одна из которых неподвижно закреплена в корпусе и имеет три сквозных отверстия — через два из них подводится холодная и горячая вода, а третье служит для отвода смешанного водного потока. Во второй керамической пластине находится фигурный овальный канал, и она связана через систему механических деталей с ручкой.

Картридж работает таким образом, что при подъеме ручки фигурная впадина управляющей пластины надвигается на прорези для холодной и горячей воды, после чего смешанный поток через образовавшийся канал попадает в смеситель. При повороте ручки вправо или лево изменяется площадь открытых отверстий холодной или горячей воды — таким образом регулируется температура водного потока.

Картриджные типы удобны и легки в эксплуатации, по сравнению с предыдущими видами позволяют экономить большее количество водных ресурсов. Eсли в системе чистая вода и качественный картридж, срок его службы может доходить до 10 лет. К недостаткам относят необходимость полной замены картриджа при любых поломках, а также высокие требования к чистоте воды — если в ней находятся твердые песчинки, они могут повредить поверхность керамических пластин и вызвать протечки, поэтому в водопроводе обязательно должен присутствовать фильтр.

Принцип работы картриджа

Смесители с шаровым механизмом

Устройство однорычажного смесителя для кухни по принципу действия напоминает джойстик, в нем однорукий рычаг приварен к полому шару, имеющему три отверстия — по одному для подводки горячей и холодной воды и третье для отвода смешанного потока. Шар, удерживаемый сверху купольным уплотнителем и конусным колпаком, вращается в сферическом седле, имеющем три круглых отверстия с подпружиненными герметичными прокладками – через два подается холодная и горячая вода, а в третье поступают смешанные в шаре водные потоки.

При вращении шара с приваренным к нему рычагом получают различную площадь открываемых отверстий холодной и горячей воды и их соотношение — это позволяет одновременно регулировать объем сливаемого водного потока и его температуру.

Помимо удобства пользования, преимуществом шаровых моделей по сравнению с картриджами является более высокий срок службы и недорогая замена расходных материалов — при истирании резиновых уплотнителей цена новых колец намного ниже, чем замена целого картриджа.

Шаровый смеситель — конструкция

Картриджи для однорычажных смесителей

Как заменить картридж в смесителе на кухне или ванной

Иллюстрация	Пошаговая инструкция
	Доступ к внутренней части выполняется с применением стандартного алгоритма. Ослабляют крепление, снимают ручку, откручивают основной винт.
	Картридж разрушен, поэтому в этом случае необходима полная замена. Обломки извлекают аккуратно, чтобы не повредить корпус. Удаляют загрязнения с посадочных мест и внутренних стенок.
	Крупные части повреждённого изделия можно взять с собой в магазин. Они помогут выбрать подходящий картридж.
	Правильный монтаж помогут сделать углубления в смесителе и выступы на нижней части новой детали. Далее закручивают фиксирующую гайку, проверяют свободный ход штока. Завершают сборку в обратном порядке. Устанавливают сантехническое изделие на штатное место, проверяют работоспособность.

Ремонт картриджа смесителя

Аккуратно разбирают узел, проверяют целостность отдельных компонентов. Сменные детали в торговой сети отсутствуют, поэтому для ремонта приходится применять подручные средства, самодельные замены. Качественный аналог керамических пластин создать очень сложно. Также возникнут сложности при поиске добротных уплотнительных колец. Как правило, ограничиваются удалением загрязнений и нанесением силиконовой смазки. С учётом реальных трудностей проще приобрести новый картридж для однорычажного смесителя.
