Когда нужно регулировать и убирать стандартные настройки?

Далеко не всегда входная мощность соответствует стандартным 5,0 – 6,0 бар.  Если напор в питающей сети значительно отличается от нормативного, то и напор воды после редуктора будет отличным от заводских настроек.

Для примера рассмотрим регулятор, настроенный на 3,0 бара, при входном давлении 5,0 бар. То есть на разницу в 2,0 бара.

Кстати, именно эта величина, разница между входным и выходным давлением воды, и есть фактическая величина настройки нагрузки пружины на клапан.

Если входной напор будет 2,5 бара, то выходная величина составит всего 0,5 бара, что очень мало для нормального пользования. Потребуется настройка.

Если входной напор составит 7,0 бар, то выходное значение будет 5,0 бар, что очень много. Потребуется настройка.

Отступление от стандартов может быть при таких условиях:

  • потребление воды значительно превышает мощности центральных сетей и насосных станций, напор будет низким;
  • верхние этажи высоких зданий, давление низкое;
  • нижние этажи высоких зданий, давление будет высоким;
  • не корректная работа повышающих насосов в здании, напор может быть низким или завышенным.

При таких ситуациях необходимо произвести перенастройку редуктора. Изменение давления воды на входе может произойти и в процессе длительной эксплуатации сетей водоснабжения. В том числе и по причине уменьшения проходного сечения труб в здании из-за образования отложений и коррозии.

Регулировка может потребоваться не один раз, на протяжении длительного пользования водой.

Редукторы подвержены износу, приводящему к протеканию воды. Их можно ремонтировать, для чего необходима разборка. После сборки прибора потребуется его регулировка.

Распространенные ошибки при монтаже

Перед тем как сделать разводку воды в стенах помещения или в напольных покрытиях, следует продумать схему теплоизоляции. Проходящая по трубам вода охлаждается, отдавая тепло материалам стен дома и увеличивая нагрузку на автономные нагреватели. Металлические магистрали, лишенные изоляционного слоя, покрываются слоем конденсата, который вызывает коррозию. Капли воды впитываются в материал стен, вызывая появление плесени или грибка.

В процессе эксплуатации пластиковые трубы расширяются. При укладке магистралей в каналы, выполненные в стенах, предусматривается запас пространства. На внешнюю часть трубы надевается чехол из синтепона. Если труба уложена в паз без зазора и замазана цементом, то при нагреве поверхность стены трескается, что приводит к осыпанию плитки или порче лакокрасочного покрытия.

В процессе монтажных работ необходимо закрывать торцевые кромки труб для защиты от посторонних предметов. Перед пайкой или сваркой рекомендуется проверить внутреннюю часть трубы на наличие посторонних предметов. При попадании грязи происходит закупоривание линии водоснабжения или засорение водоразборного оборудования. Для удаления засоров придется разбирать часть водопровода или ремонтировать краны или радиаторы нагревательных установок.

Пайка пластиковых труб выполняется специальной индукционной установкой. С поверхности соединяемых элементов удаляются следы грязи и масла, не допускается попадание в соединение воды. Посторонние предметы или жидкость, попавшие в сварной шов, ухудшают прочность соединения. Если трубы проводятся через перекрытие между этажами, то в плитах сверлятся индивидуальные отверстия. Протягивать трубопроводы пучком через единый канал не рекомендуется, поскольку происходит ухудшение условий работы водопроводных магистралей.

В конструкции магистралей предусматриваются запорные вентили, расположенные перед водоразборным устройством или на выходе из коллектора. Рычаги и барашки вентилей должны располагаться на расстоянии друг от друга, обеспечивая возможность поворота.

Как подается?

Системы подачи горячей воды подразделяются на два вида: открытые и закрытые. При открытой используется теплоноситель, поступающий из централизованной тепломагистрали в дом, далее вода распределяется по внутридомовым сетям.

Эта схема была разработана и реализована при массовой застройке еще в советский период, доказала свою эффективность, надежность. Большая часть многоэтажного жилого фонда снабжается теплоносителем по этой схеме.

При закрытой используется холодная вода магистрального водопровода. Вода поступает в автономный тепловой узел, где нагревается до нужной температуры, и закачивается в водоразборную сеть.

Основные элементы теплового узла:

  • газовые или электрические котлы для индивидуального отопления;
  • проточные водонагреватели;
  • теплообменники, использующие горячую воду центральных магистральных сетей.

Преимущества:

  1. Горячая вода по качеству соответствует требованиям нормативной документации на питьевую воду.
  2. Снижается расход централизованного теплоносителя.

Закрытые системы применяются в современном домостроении. Наибольшая эффективность этих систем проявляется при использовании крышных котельных. В этом случае не требуется подключение к теплотрассам.

Модернизация системы циркуляции

Мгновенный доступ к горячей воде в циркуляционной системе возможен только при условии ее постоянного подогрева, что, безусловно связано с определенными энергозатратами. Однако эти затраты меньше, чем в случае, когда мы просто спускаем остывшую воду в канализацию. Тем не менее, есть возможность сделать циркуляционную систему еще более экономичной.

В последнее время специалисты стали использовать для оптимизации работы ГВС с циркуляцией новые термостатические балансировочные клапаны
(фото справа), которые калибруют проток такого сечения, которое будет обеспечивать минимальную циркуляцию воды, но при сохранении заданной температуре в контуре. Когда вода остывает, клапан увеличивает пропускную способность. Если же температура увеличивается выше заданного уровня, то клапан прикрывается, обеспечивая, таким образом, оптимальный режим циркуляции.

Такие клапаны позволяют задавать температуру воды в системе в пределах 40-60°С. Раньше для этого использовались дроссельные фланцы либо регулировочные клапаны с предварительной настройкой. Данные устройства не являются автоматическими и поэтому требуют регулярной настройки. Новые термостатические клапаны сами определяют необходимое распределение воды в зависимости от сложившихся условий, например, при активном разборе води из нескольких кранов. Это дает возможность обеспечить оптимальное распределение воды и несколько снизить энергозатраты. К тому же термостатические клапаны позволяют поддерживать разную температуру воды в контурах. Так, с их помощью можно сделать так, чтобы на кухню поступала более горячая вода, чем ванную, куда нет необходимости подавать воду горячее 45°С.

ГВС с циркуляцией и термостатическим клапаном
. Простой циркуляционный контур с термостатическим клапаном нового поколения состоит из источника горячей воды (бойлер, накопительный водонагреватель), циркуляционного насоса, термостатического клапана, труб и точек водоразбора. Горячая вода из бойлера поступает в циркуляционный контур. Термостатический клапан устанавливают на обратной трубе после последней точки водоразбора, но перед циркуляционным насосом, который размещен непосредственно перед входом «обратки» в бойлер. Если система состоит из нескольких контуров горячей воды, то они подключаются параллельно, т.е. отходят от подающей трубы и возвращаются через термостатические клапаны в общую обратную трубу, которая, проходя циркуляционный насос, подключается к бойлеру.

Поддержание оптимальной температуры в циркуляционных контурах может быть обеспечено также и циркуляционными насосами, работой которых управляет термостат. Когда температура воды в циркуляционном контуре выходит на заданный уровень, термостат отключает насос, и включает его, когда температура воды упадет на несколько градусов.

Управление насосом может осуществляться и программируемым таймером, причем данная схема встречается довольно часто. Ее преимущество в том, что циркуляция в контуре ГВС происходит только в период ее использования. Например, насос может отключаться на ночь, когда все в доме спят. Однако такой вариант есть смысл выбирать, если семья живет по определенному сложившемуся режиму, что, впрочем, нередкость. Экономия энергии в данном случае наивысшая. Обычно системы с таймером также позволяют осуществлять управление насосом в ручном режиме. Например, если в какой-то праздник горячая вода будет использоваться ночью, то достаточно включить насос и циркуляция будет проходить в непрерывном режиме.

Ручное управление насосом в принципе весьма надежно, но есть неудобства, поскольку приходится заранее включать насос, а потом не забывать отключать его. Рекомендуется при ручном управлении дополнительно оснащать выключатель насоса еще и таймером отключения. Однако и в таком случае нередко будут возникать ситуации, когда кто-то из жильцов забывает включить насос и спускает всю воду из труб.

Как правильно подобрать?

Стабилизаторы выпускаются с тремя видами настройки: 1,5 / 2,0 / 2,5 бара. Надо обязательно учитывать, что насос должен иметь нижнюю величину давления включения в работу, выше настроенного напора стабилизатора, желательно не менее 0,5 бара.

Другими словами, напор в питающей сети всегда должен быть выше настройки СДВ.

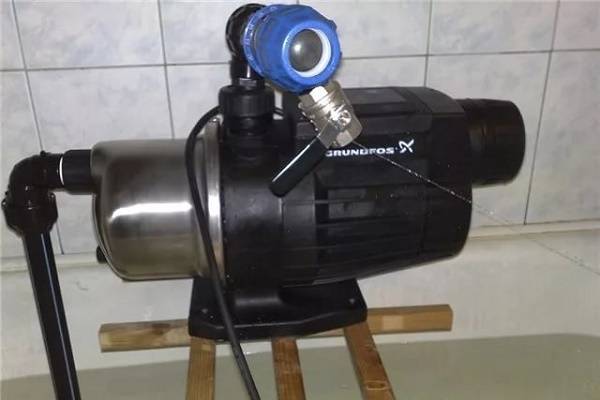

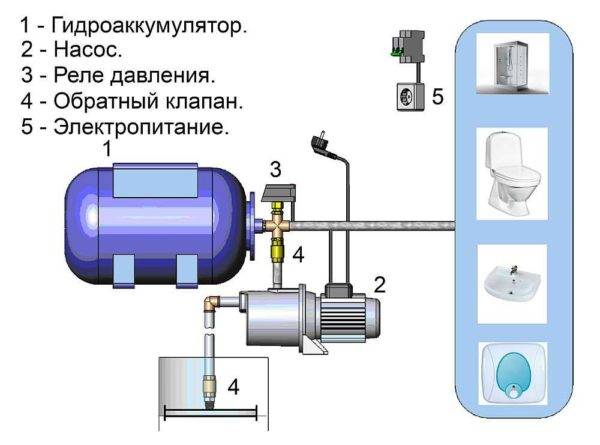

Если строительство скважины еще только планируется, то можно выбрать СДВ с желаемой величиной напора. Например, 2,5 бара.

А потом подбирать насос, обеспечивающий параметры включения не менее 3,0 бара

При каком напоре он будет отключаться, для СДВ не важно. Стабилизатор давления способен работать при входном напоре до 10 бар

Тем не менее, изготовитель рекомендует настроить уровень напора для выключения насоса на 1,5 — 2,0 бара выше фиксированной величины стабилизатора. Для СВД на 2,5 бара выключение насоса настраивается при 4,0 — 4,5 бара.

Если насос уже имеется, тогда СДВ нужно подбирать исходя из существующих параметров выключения станции. А так же с учетом возможности регулирования этих параметров. Например, имеется насос, поддерживающий напор воды в диапазоне 2,0 — 4,0 бара. Тогда стабилизатор выбирается на 1,5 бара.

Но если 1,5 бара покажется недостаточным, поскольку ранее пользовались водой при напоре в 2,0 бара, то можно взять стабилизатор с настройкой на 2,0 бара. Только работать он будет несколько в более широком диапазоне, чем заявлено. Вместо +/– 20 %, отклонение может быть до 30 %, что тоже не критично.

Если у насоса можно повысить напор отключения до 2,5 бар, то в этом случае, СДВ обеспечит заявленные 2,0 бара.

Домашние методы прочистки труб

Весь процесс состоит из следующих этапов:

  1. Определение места засора.
  2. Отключение квартиры от централизованной системы.
  3. Устранение засора.
  4. Монтаж системы с подключением.

Перекрывать вход можно самим. Но если вентиля нет, придется искать сантехника, чтобы он перекрыл весь стояк. Технология очистки водопроводных труб от отложений разнится в зависимости от причин и симптомов:

  1. Давление недостаточно для нормальной работы бытовых приборов (посудомоечная и стиральная машина, бойлер или газовая колонка). Необходимо раскрутить сетчатые фильтры, заменить или почистить их щеткой.
  2. Давление упало на всех кранах и потребителях. Проверяется главный ввод, фильтры системы очистки воды. Возможна их замена или обработка специальными составами, разъедающими соляные и известковые отложения.
  3. Ослабла струя в одном из смесителей. Нужно его снять, и почистить сетчатый фильтр. Добиваться от смесителей, чтобы они спустя 5 лет работали исправно не стоит. Раз в пятилетку этот элемент подлежит замене.
  4. Вода не поступает ни к одному из потребителей, но на входе проблемы нет. Это самый сложный случай, когда придется разбирать систему полностью, и прочищать трубы поэтапно, пока засор не будет устранен.

В последнем случае крайне тяжело определить, где именно система непроходима. Поэтому нужно ориентироваться не на симптомы, и предпринять другие меры по прочистке водопроводных труб своими руками. Если процедура изначально кажется сложной и невыполнимой, нужно незамедлительно обратиться к профессиональным сантехникам.

Как прочистить трубу самостоятельно, если найти место засора не удалось

Применяется одна из технологий:

  1. Простукивание системы. Открываются все краны. По всей длине от входа до всех потребителей трубы простукиваются. В результате вибрации отлетает ржавчина, солевые отложения и прочие твердые наросты. Напор воды вымоет весь мусор. Данные метод чистки водопроводных труб предполагает последующую очистку сетчатых фильтров.
  2. Бытовые химические составы. От системы отсекаются все потребители. В систему вводятся специальные составы, активные элементы которых разъедают все, что мешает свободному прохождению жидкости по трубам. Уже через 2-3 часа нужно слить воду через кран, и можно пользоваться водопроводом.
  3. Очистка тросом. Для этого используется специальный плетеный металлический трос с воротковым механизмом. Предполагается отключение системы с дальнейшей разгерметизацией. Ершик на конце троса при вращении срывает налет ржавчины и отложения. Остатки вымываются напором воды через кран.

Задумываясь о том, как прочистить водопровод, не нужно забывать о гидрострйуном способе. В данном случае в раскупоренную систему под большим давлением направляется мощная струя. Она то и пробивает засор. Давление создается при помощи гидрокомплессора. Промышленные модели подключаются к электросети 380 Вольт. Бытовые – к 220 В. В любом случае это отдельная дорогостоящая установка.

Способ отличается высокой эффективностью, но в квартире или доме использовать его проблематично, так как после работ в помещениях слишком много грязи. И гидрокомпрессор есть не у всех. А все перечисленные методы применимы только к новым коммуникациям. Слишком изношенные трубы химией и механическими средствами можно и вовсе уничтожить.

Как избежать гидроудар в водопроводе

Есть несколько способов предотвратить гидроудар в квартире и частном доме.

  • увеличить диаметр водопроводной трубы, для уменьшения скорости потока воды
  • плавное перекрытие водного потока.трубы

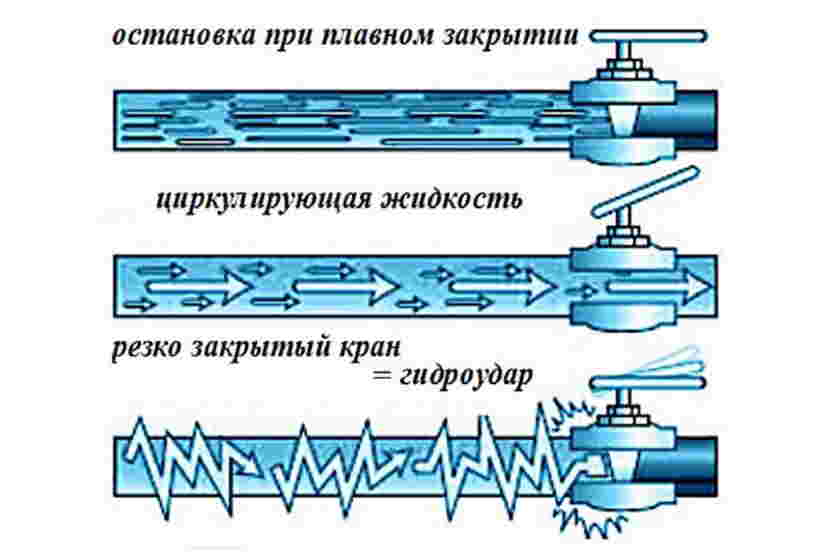

Как избежать гидроудар

Плавное перекрытие системы водоснабжения

Также важную роль играет эластичность труб, как они могут деформироваться под давлением. Но стоит отметить, что эти мероприятия, лишь растягивают процесс, снижая его мощность, и соответственно воздействие на систему водоснабжения..

Все запуски и выключения трубопровода должны производиться плавно. Для того чтобы обеспечить равномерное изменение давления в трубах.

Вентиль и краны старого образца, гораздо безопаснее в плане гидроударов. Для того чтобы перекрыть воду, нужно будет сделать несколько оборотов . Соответственно давление будет падать медленнее. Резко перекрыть даже при самом огромном желании не выйдет,

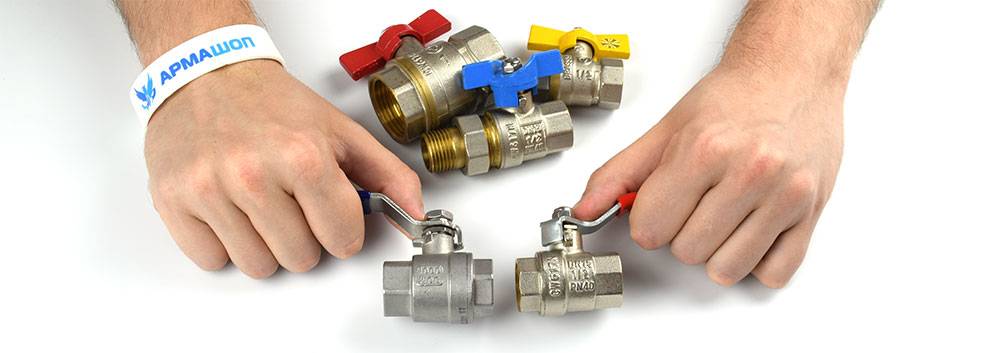

В последние время в квартирах часто используют шаровые краны. Для перекрытия поступления воды достаточно один раз повернуть кран . Не все знают что перекрытие надо делать плавно.

Гидравлический удар при этом, все равно произойдет. Но он разобьётся на несколько ударов, незначительных по силе. Следовательно не так опасных.

Стандартные параметры давления для системы водоснабжения частного дома

Существует законодательный акт, а именно СНиП 2.04.02-84, в котором четко определены параметры напора холодной воды для многоэтажных домов. Этот показатель варьируется в диапазоне 0,3-6 бар. Для частного домостроения нет определенных ограничений, поэтому эти параметры берутся и для этой категории строений.

Чаще давление воды в частных домах определяется расчетным путем, где в основу закладываются некоторые соотношения. К примеру, краны и смесители, включенные одновременно, не должны снизить давление внутри водопровода. Поэтому, выбирая насос, необходимо сложить производительности всех потребителей и приплюсовать еще дополнительно 10%. Это и будет производительность насоса, которая обеспечит требуемый напор внутри системы.

Схема

Существуют разные схемы циркуляции, отличающиеся степенью сложности и точкой установки насоса. Наиболее эффективный и надежный вариант — сборка петли с выходом и возвратом в бойлер (прямой и обратной линиями).

Насос ставится на обратной линии, в точке с самой низкой температурой воды. Обычно, это участок перед входным патрубком нагревателя.

Есть другие варианты, где линии ГВС и ХВС соединяются в одну петлю. Остывшая горячая вода становится холодной, обратная линия подключается к кранам ХВС сантехники. Этот вариант нельзя использовать для систем с большим количеством абонентов. Рассмотрим типичные схемы для систем водоснабжения разного типа.

В частном доме

Система ГВС частного дома сравнительно невелика, длина трубопроводов заметно меньше, чем в МКД. Это позволяет использовать естественную тип циркуляции, которой достаточно для поддержания температуры в подающем участке трубы.

Степень нагрева обратной линии особого значения не имеет, только в отношении экономии топлива или электроэнергии, потраченных на подогрев воды в бойлере. Чем короче трубы, тем меньше расход энергоносителей. Использование циркуляционного насоса в данном случае не имеет смысла.

Если дом большой, или воду приходится подавать в несколько помещений (например, в дом, баню и вспомогательные постройки), использование циркуляционного насоса становится необходимостью. В таких случаях делают полноценные системы ГВС с прямой и обратной линиями и насосным оборудованием.

Схема циркуляции горячей воды в частном доме:

В многоквартирном при теплоснабжении

Подача горячей воды в многоквартирные дома производится путем местного нагрева холодного потока в бойлерах, установленных в подвале. Эта схема называется закрытой. Открытая схема подачи ГВС предполагает подключение к магистральному трубопроводу с горячей водой.

В настоящее время открытые схемы законодательно запрещены и используются только в некоторых старых кварталах, где монтаж бойлеров по каким-либо причинам невозможен.

Как правило, используется метод подачи ГВС через стояк, проходящий по всем квартирам, расположенным одна над другой и соединенный с другим стояком (или несколькими), по которым вода возвращается в бойлер.

Поскольку вода находится в постоянном движении, она не остывает, всем абонентам обеспечена нормативная подача горячей воды. Однако, часто стояк проходит по квартирам и возвращается в подвал как отдельный трубопровод. Это делается в многоэтажных домах, где обеспечить достаточный напор для нескольких стояков технически невыполнимо.

Открытом

При открытом теплоснабжении подача ГВС зависит от конструкции отопительной и водопроводной сетей. Обычно используется закольцованная схема подачи теплоносителя, из которой отбирают горячую воду.

Такая схема использовалась ранее, но сегодня она считается неэффективной и расточительной.

Отбор воды из системы обогрева не позволяет использовать специальные добавки против накипи, создает неравномерное наполнение системы ЦО.

Серьезные недостатки стали причиной отказа от применения открытых схем, которые сохранились только в отдельных кварталах старой застройки.

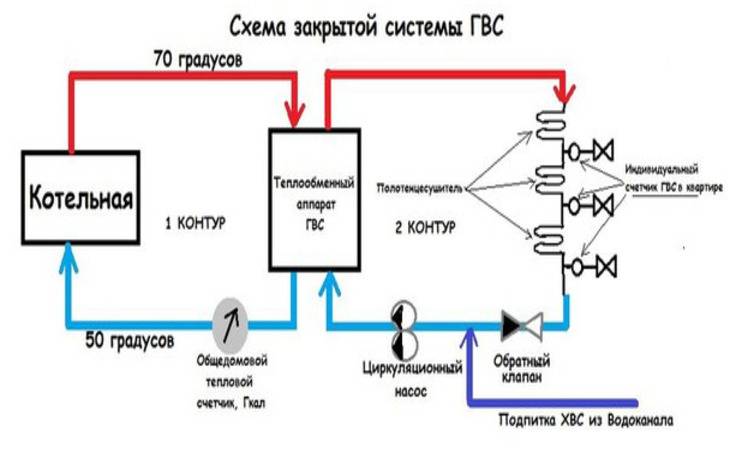

Закрытом

Закрытая система работает на холодной воде, которую нагревают в бойлере. Этот вариант позволяет создавать петлю из трубопровода ГВС и запускать циркуляцию, поддерживая нормативную температуру и стабильное давление.

Эта схема дает возможность:

  • регулировать температурный режим;
  • менять давление;
  • настраивать параметры подачи воды в широких пределах.

Что может влиять на давление воды в квартире

Согласно принятым СНиПам, норма давления воды на уровне 1-го этажа должно составлять порядка 1 атм. С каждым новым этажом номинальное давление в сети должно расти на 0,4 атм. Таким образом, нормативное давление воды в кране на десятом этаже будет уже 5 атм. Однако, такое бывает далеко не всегда. Причин недостаточно мощного напора бывает несколько, и если правильно установить их, можно увеличить его показатель до нормативного:

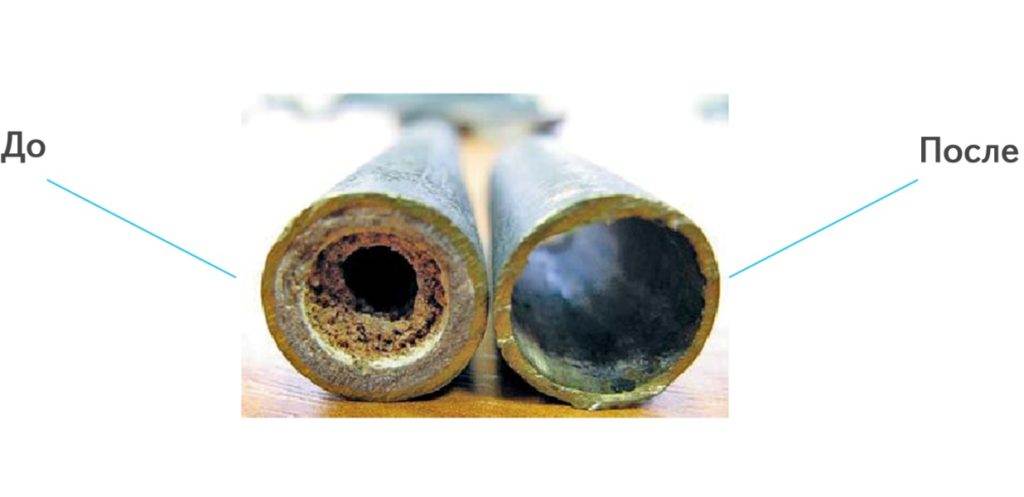

  • Засор трубопровода. Самая распространённая причина недостаточного давления в кране. Эта проблема обычна для стальных и чугунных труб, на внутренних стенках которых со временем образуется осадок. Решением вопроса в данном случае будет замена старых труб на новые, желательно выполненные из пластика.
  • Забитый фильтр грубой очистки воды. Ставятся они перед счётчиками воды, подлежат регулярной очистке для восстановления проходимости.
  • К снижению измеряемого давления в водопроводе может привести и забитый аэратор – специальная сеточка, устанавливаемая иногда на носик крана. Прочистив его, часто можно увеличить напор вытекающей воды.

Если же перечисленные меры не привели к существенным результатам, значит, причина плохого напора кроется в недостаточной мощи подающей насосной станции. Также может быть по недосмотру специалистов частично перекрыта запорная арматура на входе ответвления трубопровода от центральной магистрали к дому.

Что делать, если прибор неисправен?

В ряде случаев и при наличии опыта в сантехническом ремесле проблему можно решить своими силами. В большинстве ситуаций необходимо обращаться в УК. Только опытный специалист может решить вопрос, связанный с тем, почему счетчик показывает больше.

Разрешение ситуации собственными силами

Потребитель может самостоятельно попытаться решить проблему. Но во всех случаях ему требуется предварительно уведомить об этом УК. Потребитель вправе самостоятельно заменить водомер, неправильно фиксирующий показания расхода ресурса, если причиной проблемы стал именно он.

Для этого необходимо:

  1. Проинформировать УК минимум за 2 рабочих дня. Сама работа при этом должна будет проводиться только в присутствии представителя компании. Требования зафиксированы п. 81(13) правительственного Постановления от 6 мая 2011 под номером 354.
  2. Предварительно точно установить причину, проверив как сам счетчик, так и все трубы, начиная с ванной комнаты и заканчивая кухней.
  3. Перекрыть воду в квартире.
  4. Если причиной стала протечка, то необходимо затянуть муфты или привести в порядок запорно-регулировочный кран.
  5. Если причина кроется в засоре труб, то проводится прочистка входного фильтра. Такая процедура рекомендована раз в полугодие.
  6. Если причиной является поломка водомера, то нужно его заменить. Для этого ключом снимается прибор в двух местах (на входе и выходе). Обязательно меняются прокладки. Новый водосчетчик закручивается новыми гайками, которые идут с ним в комплекте.

Устранять засор в трубах могут только потребители, обладающие достаточными познаниями в сантехнике. Если в ходе процедуры была произведена замена водосчетчика, то УК должна быть уведомлена о нарушении целостности пломбы. Ее представитель также в дальнейшем должен будет опломбировать новый прибор.

Запрещено самостоятельно решать проблему повышенного расхода воды, если она возникла по таким причинам, как протечка в трубах и соединениях, расположенных за пределами квартиры, превышение нормы напора воды и неправильное циркулирование ресурса в системе ГВС.

Важно! В указанных случаях проблема должна решаться только управляющими компаниями.

Обращение в УК

В подобной ситуации следует действовать по алгоритму:

  1. Уведомить УК о наличии проблемы. Сделать это устно по телефону или при личном посещении. Можно написать заявление.
  2. Принять направленного специалиста. Составить с ним акт осмотра водомера, а также всей системы коммуникаций в доме.
  3. Подписать акт работ, направленных на устранение причины повышенного расходования воды.

Если в ходе процедуры имела место замена расходомера, то потребителю придется приобрести за свой счет новый прибор. Если старый водомер был на гарантии, то приобрести новый должна будет УК за свой счет.

Циркуляция в контуре ГВС

Чтобы горячая вода была доступна в любой точке системы, необходимо собрать такой контур, по которому она будет непрерывно циркулировать, поступая из бойлера или накопительного водонагревателя и возвращаясь в него же, если система работает в режиме ожидания. Благодаря этому вода в трубах никогда не остывает и всегда доступна пользователям.

Циркуляция в контуре ГВС может быть естественной за счет конвекции. Однако большей эффективности можно достичь, используя принудительную циркуляцию с помощью небольшого насоса.

Современные бытовые циркуляционные насосы практически бесшумны и имеют мощность всего несколько десятков ватт. Они просты в эксплуатации и практически не требуют обслуживания. Однако это не те циркуляционные насосы, которые используются в системах отопления. Они лучше защищены от коррозии, поскольку в контуре ГВС вода насыщена воздухом, в отличие от закрытых систем ЦО. Так, ротор и другие элементы, контактирующие с водой, выполнены из не чувствительных к кислороду материалов.
