Откатные ворота с калиткой: особенности и преимущества

Схема откатных ворот с калиткой

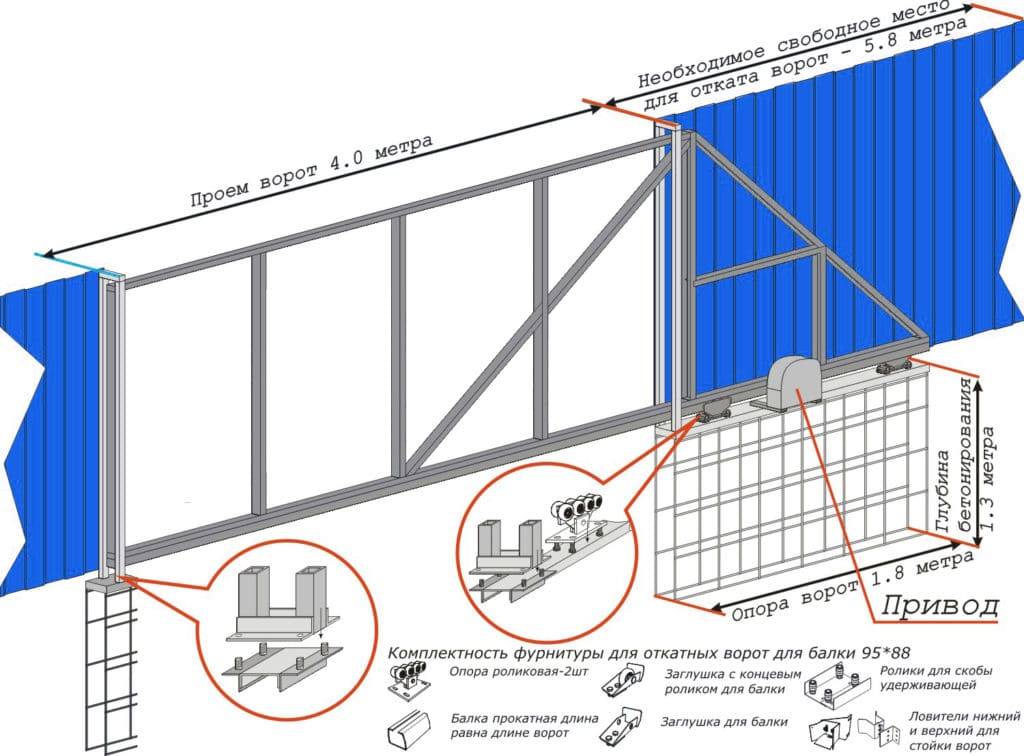

Схема установки откатных ворот

Прежде, чем установить откатные ворота с калиткой, необходимо убедиться в том, что выполняются следующие требования:

  1. Присутствует достаточное количество свободного места около забора для отката: как минимум, полторы ширины проема с боковой стороны и 40 см вглубь участка.
  2. Необходимо учесть наличие свободного места при откатывании полотна во время планирования посадки зеленых насаждений на участке.
  3. Для беспрепятственной работы заграждения и для того чтобы не создавать излишнюю нагрузку на автоматику, рельеф для установки ворот должен быть ровным.

Откатные ворота со встроенной калиткой бывают нескольких видов. Но, перед тем, как определиться с видом, следует разработать подробные схемы и чертеж будущей конструкции. При этом нужно учитывать:

  • Ширину въезда: откатные ворота с калиткой должны иметь ширину, равную габаритам легковой машины с прибавкой одного метра.
  • Сема откатных ворот обязательно должна учитывать размер калитки и высоту ее порожка.
  • Чертеж ворот должен быть составлен с учетом размеров всех составляющих элементов, а схема должна содержать подробное описание способа крепления автоматики, ее расположение. В соответствии с данными чертежа составляется смета на приобретение необходимых материалов.

На фото ниже показаны различные виды откатных ворот:

  1. Подвесные модели. Это конструкция с установленной верхней направляющей, без опоры с нижней части створки. Обычно подвесные откатные ворота устанавливаются при въезде в гараж, склад. Такие модели очень прочные, устойчивые к погодным и ветровым нагрузкам, взлому. Однако, на их изготовление требуется больше материала, а верхняя опора ограничивает въезд транспорта по высоте.
  2. Рельсовые откатные полотна. По установке и конструкции — это самая простая модель: ворота движутся по рельсу, закрепленному в земле на линии проема. Заграждение опирается снизу на приваренные ролики. Ее легко установить самостоятельно, и даже при монтаже на большие проемы (до шести метров), створка не будет провисать. Рельсовая конструкция компактная, надежная, а при обшивке можно использовать любой материла, включая тяжелый металл. Существует единственный недостаток: рельсовый проем нуждается в постоянной очистке от снега, грязи, воды, льда, чтобы нормально функционировать.
  3. Консольные откатные ворота. Самая распространенная конструкция: ее основу составляет швеллер, который удерживает створку в открытом или закрытом положении. Длина направляющей превышает ширину проема в 1,5 раза, чтобы уравновешивать тяжесть полотна. Ее перемещение не зависит от погодных условий, при правильной установке комплектующих гарантирован легкий ход заграждения.

Электропривод устанавливается достаточно просто, а скрытые внутри балки роликовые тележки, не подвергаются воздействию осадков, благодаря чему продлевается срок службы откатных ворот такого типа.

Виды ворот

Ворота со встроенной калиткой бывают нескольких видов. Они отличаются между собой в зависимости от способа открывания и применяемых материалов для их изготовления и могут быть:

  1. Откатные с внутренней калиткой.
  2. Автоматизированные.
  3. Распашные.
  4. С калиткой из древесины.
  5. Конструкция из профнастила.

Это интересно: откатные, распашные и автоматические въездные ворота.

Наиболее популярным уличным вариантом являются откатные ворота с калиткой внутри. Он применяется довольно часто, так как является удобным в использовании и забирает немного пространства. Тем не менее, для обеспечения нормального функционирования необходима ровная поверхность. Одной из составляющих таких ворот выступают направляющие полозья для роликовых кареток, предусмотренные для облегчения процесса открывания и закрывания.

Следующий вариант — ворота с автоматизацией. Эта система состоит из 1 или 2 электроприводов, антенны, сигнальной лампы и электромагнитного замка. Чтобы конструкция работала, к ней необходимо подвести электричество.

Распашные ворота — один из видов ворот с калиткой во двор, который обладает своими привилегиями:

  1. Удобство в использовании.
  2. Легкость монтажа.
  3. Возможность оборудования защитного устройства для повышения безопасности.

Однако наряду с этими достоинствами существует один недостаток: необходимо много пространства для обеспечения правильного функционирования. Также могут возникнуть некоторые сложности эксплуатации в зимний период, если рядом находятся сугробы. В связи с этим возникает необходимость расчистки снега.

Калитки и ворота из дерева имеют эстетичный внешний вид и массивность. Срок использования таких конструкций не очень длительный, так как древесина страдает от негативных факторов окружающей среды. Вода — главный враг дерева, в связи с чем нужно перед изготовлением такой конструкции предварительно защитить ее, обработав поверхность специальным средством.

Порода дерева также имеет очень важное значение. К примеру, дуб очень устойчив к воздействию природных явлений

Конструкции из профнастила имеют много достоинств, к которым можно отнести:

  1. Широкий цветовой спектр.
  2. Устойчивость к воздействию погодных условий, защита от коррозии.
  3. Относительно легкий вес.
  4. Отсутствие надобности делать крепкий каркас.

Ворота могут быть сделаны из различных материалов
Это полезно: основные параметры профлиста и нюансы при выборе профнастила.

Ворота из профнастила своими руками: чертежи и схемы

Любое строительство или изготовление конструкции невозможно без чертежа или хотя бы эскизного рисунка с чётко обозначенными размерами. Поэтому для изготовления ворот из профнастила своими руками чертежи, схемы просто необходимы, и без них никак не обойтись. Определившись с местом расположения объекта и произведя замеры, на листке бумаги, вспоминая школьные уроки черчения, следует нанести основные параметры будущей конструкции. За основу можно взять готовый проект ворот, который несложно найти в интернете и внести собственные изменения и размеры.

ФОТО: гаражные-ворота72.рфЭскиз конструкции простых распашных ворот с отдельно расположенной калиткой из профильной трубы ФОТО: master-style.com.uaЭскизный проект ворот и калитки с двухсторонней обшивкой листами профнастила

ФОТО: roomester.ruЧертёж каркаса полотна откатных ворот

Изготовление калитки своими руками: этапы работ, фото

Пока фундамент набирает необходимую прочность, можно приступить к сборке калитки.

Сварка рамы

Для изготовления рамы своими руками необходимо подготовить:

  • профильную трубу 60х30 или40х40;
  • профнастил для поперечин;
  • сварочный аппарат;
  • состав, защищающий металл от коррозии;
  • краску;
  • инструмент для резки металла.

Согласно подготовленной заранее схеме из трубы нарезаются заготовки, края которых нужно сделать под углом в 45 градусов. Предварительно профильную трубу следует очистить от ржавчины металлической щеткой.

Чтобы придать конструкции большую жесткость и облегчить установку замка, между большими сторонами рамы, по ее высоте вставляются две поперечины.

Чтобы углы рамы получились прямыми, ее заготовки рекомендуется закрепить в самодельном кондукторе, который можно сделать своими руками:

  1. Из листа толстой фанеры вырезается полотно, размеры которого на 50 мм должны превышать размеры будущей калитки.
  2. Прижимать элементы рамы к полотну будут струбцины, которых должно быть в два раза больше, чем сварных швов.

Замерив диагонали рамы и проверив все углы, между ее нижней и верхней перемычками устанавливаются сначала поперечины, а затем струбцины. Необходимо проследить, чтобы струбцины были расположены на небольшом расстоянии от места сварки.

Еще раз тщательно проверив параллельность сторон, можно приступать к сварке. Струбцины нужно будет убрать только после того, как остынут все швы.

Сваренный каркас обрабатывается антикоррозийным составом и к нему сплошным швом привариваются петли. После того как рама будет покрашена, ее изготовление можно считать законченным.

Монтаж калитки из металлопрофиля

С помощью электросварки петли крепятся на намеченные места опорных столбов и после проверки на открывание и закрывание обвариваются сплошным швом. Правильно установленная рама самопроизвольно открываться и закрываться не будет.

Далее по измеренным меркам вырезается металлопрофиль и крепится к раме при помощи саморезов. В готовую конструкцию врезается замок.

Установка замка на калитку и ворота из металлопрофиля

Выбирать замок следует исходя из того, в какую сторону открывается калитка или ворота. Если она будет открываться наружу, то приобрести необходимо врезной замок. Если полотно будет открываться внутрь, то замок может быть и накладным, и врезным.

Установка ручки и замка производится на высоте примерно в 90 см.

  1. Вдоль длинных, отмеченных на полотне сторон замка с помощью болгарки делаются прорези.
  2. По размеченной полосе коротких сторон дрелью высверливаются отверстия, которые должны быть расположены как можно ближе друг к другу.
  3. С помощью напильника отверстие доводится до нужной формы.
  4. Борфрезом по металлу для сердечника выпиливаются круглые отверстия.
  5. Высверливаются отверстия для монтажных винтов, и замок устанавливается на калитку или ворота.

Теперь в опорный столб необходимо врезать вторую часть замка. Для этого замок закрывается и отмечается место, куда будет заходить запорный элемент.

Если в замке отсутствует приемный блок, то в опоре просто высверливается отверстие, которое до нужной формы доводится напильником. Для замка с приемным блоком дополнительно нужно будет сверлить отверстия для крепежей.

Откатные ворота своими руками: фотоотчет с пояснениями

Эти ворота сделаны на основе готового комплекта, раму делали сами, также самостоятельно монтировали

Ворота ставились в Москве, соответственно цены — столичные. Ставили их в 2010 году, с тех пор комплекты сильно подешевели. Например, «свежая» цена привода для полотна весом не более 400 кг (есть до 1,2 т) — около 100$, но это — бюджетный вариант. Во времена строительства приобретены комплектующие фирмы Rolling Center (лучшие тогда на рынке) с ведущей балкой длиной 6 метров. Были также заказаны отдельно верхний ловитель и кронштейн. Все с доставкой обошлось около 600$.

Также были куплены следующие материалы:

  • профильная труба 80*60 мм — 6 м, 60*40 мм — 18 м, 40*20 мм — 36 м;
  • швеллер — 180 мм — 3 метра, 200 мм — 2,4 метра;
  • арматура 12 мм — 6 м;
  • электроды — 2 кг;
  • краска — 3 банки, кисти, заклепки;
  • цемент М-400 — 5 мешков;
  • профнастил покупался при изготовления забора.

Схема откатных ворот с размерами

Первым делом сварили каркас для ворот с противовесом. Раму (черным цветом) делали из профильной трубы 60*40 мм, перемычки и внутренний каркас (сиреневый) из трубы 40*20 мм. Внизу приварена направляющая балка разрезом вниз.

Как варилалсь рама

Внутренний каркас варили с отступом от края — по 20 мм с каждой стороны. Так удобнее потом крепить профлист, при желании можно и изнутри обшить.

Как приваривать профильную трубу 40*20 мм

Сначала залили фундамент. В него установили арматуру, сверху швеллер спинкой вверх. Вплотную к швеллеру две стойки из профилированной трубы 80*60 мм. Одна стойка примыкает к столбу, вторая выставлена вертикально на расстоянии 120 см. На них потом навешиваются ролики, которые придерживают полотно сверху. С другой стороны, вдоль ответного столба установили швеллер 180 мм.

Швеллер на 180 мм прикрепили к ответному столбуПримерка на месте

На ответной части к швеллеру вверху и внизу закреплены уловители, которые не дадут воротам болтаться при ветре.

Установленные на приемном столбе упорыВерхний и нижний уловители

Следующий шаг — установка пластин с роликами. Они крепятся к закладным. В данном случае это швеллер, потому пространство получилось большое. Когда делали фундамент, его сделали слишком высоким, потому пластины приваривались непосредственно к закладной. Это непрактично: если поломается ролик, поменять его будет проблематично. Обычно приваривают площадку, к которой потом на болтах крепят площадку с роликами.

Приварены роликовые площадки и на них «наехали» роликами

Готовый каркас ворот просто накатывают на закрепленные ролики.

Фото створки на роликах с разных ракурсов

После установки на опорную балку с обоих концов надевают заглушки. С дальней стороны устанавливается еще упорное колесо, которое в закрытом положении заезжает в нижний уловитель, приподнимая ворота и снимая нагрузку с роликов.

Установка заглушки и упорного ролика (балка на фото перевернута)

Теперь, чтобы ворота не «гуляли» в верхней части (они сейчас ничем не закреплены), к стойкам (80*60 мм) крепят комплекты верхних роликов — по одному на стойку. Их практически надевают на раму. Теперь имеющиеся внутри ролики будут придерживать ее вверху.

Верхние ролики крепят на стойки, захватывая верхнюю кромку воротТак выглядят установленные верхние ролики

Все, откатные ворота своими руками собраны и готовы к эксплуатации.

Как выглядят откатные ворота со двора

Если остались вопросы, посмотрите видео. В нем собирают готовый комплект, весь процесс станет понятнее.

Как сделать консольные откатные ворота

Эта конструкция хороша тем, что над проездом нет балок. Но она — самая дорогая в устройстве. Дело не столько в системе роликов, сколько в необходимости устройства фундамента с металлическими закладными, к которым затем будет крепиться консольная балка. Если столбы уже есть, фундамент заливается перед ним и вдоль забора на длину технического выноса, который необходим для компенсации нагрузки, создаваемой полотном.

Комплектация консольных ворот

Даже если делают консольные откатные ворота своими руками, комплект, состоящий из направляющей балки, роликов, концевых роликов и уловителей покупают обычно в фирме. Все запчасти рассчитываются исходя из размеров полотна, материала каркаса и типа обшивки: вес имеет существенное значение. Потому желательно со всеми этими параметрами определиться заранее.

Зная длину несущей балки, вы сможете рассчитать необходимый размер фундамента. По типу — это ленточный фундамент, котлован под него копают ниже глубины промерзания грунта (для каждого региона она своя), в который закладывают армированные опоры под пластины с роликами, а также устанавливают стойки. К этим стойкам затем крепится комплект верхних роликов, удерживающих полотно и не дающих ему раскачиваться.

Как рассчитать фундамент под крепление для консольной балки

Сложного при расчете ничего нет. Фундамент по длине равен почти половине длины пролета. Если пролет 4 метра (ширина проезда или расстоянием между столбами), то фундамент должен быть 1,8-2 м. Ширина его 40-50 см, глубина — ниже глубины промерзания грунта для региона.

Фундамент под консольную балку при строительстве откатных ворот

Котлован выкапывают еще на 10-15 см глубже — под гравийно-песчаную подушку. Этот фундамент армируют (по типу ленточного), в верхней его части к арматуре приваривается швеллер  (18 или 20) и все это заливают бетоном. Швеллер выставляется в «нулевой» уровень, то есть он должен стоять на одном уровне с уровнем грунта или материалом, которым отделан двор.

Подготовленное армирование и закладной швеллер

Есть более дешевый и быстрый вариант, но по надежности он уступает описанному выше. В грунт вкручивают три винтовых металлических сваи, к ним приваривают швеллер.

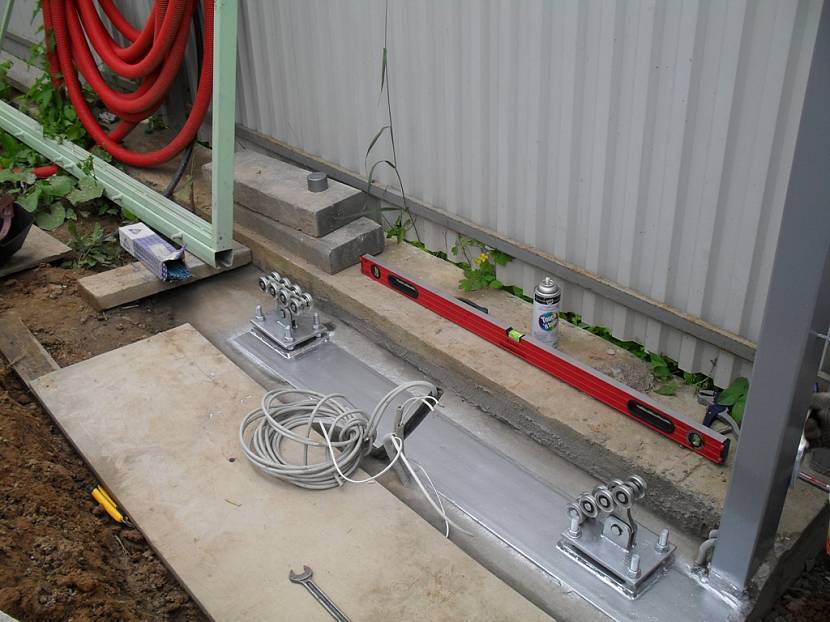

Установка роликовых опор

К закладному швеллеру привариваются шпильки, к ним потом на болтовых соединениях крепятся платформы с роликами. Иногда можно встретить варианты, когда платформы приварены сразу к закладной. Это неправильно. Существует довольно большая вероятность того, что фундамент или столб забора даст усадку. Даже небольшое смещение  — и ваши ворота работать не будут. Если ролики со шпилек можно снять, шпильки переварить и все собрать на место, то как корректировать если платформа приварена? Срезать? Сложно, долго, без гарантий. Так что лучше в этом случае делать все по правилам.

Пример крепления роликовых площадок

При покупке обратите внимание на роликовые каретки и на сами ролики. Это обязательно закрытые подшипники качения

Они обычно располагаются в два ряда по 4 штуки в каждом. Смазка в них должна быть морозостойкой — нижний предел температур -60°C. Осмотрите платформу, на которой они крепятся. Она должна быть стальной, литой, хорошего металла с оцинкованной поверхностью, покрыта защитной смазкой.

На ролики накатывается опорная балка, потому основную нагрузку несут они

Покатайте ролики. Все должны кататься без усилий, и не должны иметь люфта (не должны шататься из стороны в сторону). Тогда можно быть уверенным, что ворота будут ездить легко и откатной механизм будет работать продолжительное время (некоторые фирмы дают гарантию 10 лет). Ведь большая часть нагрузки приходится именно на ролики, потому их качество  ключевой момент, как и сбалансированная конструкция полотна.

Остальные этапы монтажа более понятно будут описаны в фото-отчете: ворота собраны самостоятельно, без привлечения специалистов.

Как сделать ворота из профнастила своими руками: пошаговая инструкция

Изготовление сборочного стапеля

Лучшим вариантом будет сборка ворот на стапеле, дабы предотвратить любые неточности и расхождения в плоскостях элементов ворот. Стапель можно сделать из досок и полностью подогнать под размер будущих ворот. Собранный стапель нужно проверить правилом, чтобы доски находились в одной горизонтальной плоскости. На рисунке ниже показана схема стапеля.

Сборочный стапель

Подготовка материала

Перед сборкой ворот все профильные трубы нужно нарезать по размерам данным в чертеже. Трубы сечением 60*40 нужно нарезать кусками: 1,635 м — 4 шт., 1.72 — 4 шт. Трубы сечением 40*20 нарезаем так: 1,595 м — 2 шт., 1,72 — 6 шт., 0,797 — 5 шт. Раскосы проще измерить и отрезать, когда будет собран контур рамы и внутреннего каркаса.

Сборка

  1. Укладываем на стапель две профильные трубы размерами 1,635 и 1,72 заготовленные для рамы. Прямой угол между ними проверяем угольником. Прихватываем сваркой на точечные прихваты.

  2. Аналогично действуем со второй парой труб этой створки. Соединяем получившиеся два угла в прямоугольник и также точечно прихватываем сваркой. После проверки углов угольником и плоскости правилом, провариваем стыки полностью.

  3. По аналогии с первой сваривается вторая створка ворот.

  4. Приступаем к сборке каркаса внутри рамы одной из створок. Профильные трубы, нарезанные для внутреннего каркаса разлаживаем по внутренней части рамы на подложки толщиной 1 см, для расположения труб каркаса посередине. Привариваем профильные трубы прихватами по 2 см через каждые 30 см чтобы исключить деформацию металла. Калитку свариваем отдельно.

  5. Далее, нужно замерять длину раскосов по внутренней стороне каркаса и отрезать их. Вставляем рамку калитки в основной каркас и довариваем трубу, примыкающую к ней, а также все оставшиеся раскосы.

  6. Вырезаем косынки из листовой стали, в виде прямоугольного треугольника с размерами сторон 10 см. Прямые углы без раскосов усиливаем металлическими косынками, приваривая их к внутренним углам каркаса.

  7. Теперь определимся с петлями для ворот. Для открытия створок на 120 градусов и минимизации зазора между створкой и опорным столбом петли привариваются к ребру профильной трубы в сторону открывания. Для достижения соосности, можно воспользоваться трубой внутренним диаметром равным диаметру петель. Здесь уже стоит воспользоваться услугами помощника который будет держать это приспособление с петлями точно там, где планировалось. Сначала прихватываем одну петлю, снимаем трубку с неё, вставляем вторую петлю и визуально прицеливаясь по первой петле прихватываем её. По аналогии крепим петли ко второй створке.

  8. Таким же способом привариваем петли для калитки, с той лишь разницей что обе части петли подгоняются и привариваются на стапеле.

  9. Одеваем створки ворот на завесы опорных столбов и проверяем максимальный ход створок в разные стороны. Если всё работает без нареканий можно зашивать каркас профнастилом.Профильный лист прикручивается на висящие створки ворот. Делается это для облегчения работы по подъёму створки и опусканию на завесы. Профнастил прикручивается саморезами со сверлом в каждую волну по её дну.

Монтаж ворот

Переходим к следующему этапу – как установить откатные ворота:

  1. Надо установить каретки, входящие в фурнитуру откатных ворот. Их две. Располагать их надо на максимальном расстоянии друг от друга в пределах длины хвостовика.
  2. Вставляем в направляющую рамы ролики.
  3. Устанавливаем раму на каретки, выравниваем и привариваем последние к швеллеру, расположенному в фундаменте.
  4. Приваривать надо точечно, чтобы осталась возможность выровнять или что-то подправить. Если все нормально, варим сплошным швом.
  5. Далее привариваем верхние поддерживающие ролики и один концевой. А также уловители: верхний и нижний. Оба эти элемента фурнитуры крепятся сваркой к нащельнику – это профильная труба, которая сама приварена к закладным столба воротного проема. Если столб – это труба или швеллер, тогда прямо к ним.


Монтаж кареток фурнитуры откатных ворот

И некоторые нюансы, которые необходимо знать, реализуя задачу – как сделать выдвижные ворота своими руками:

  • ролик концевой имеет стандартный размер – 110 мм, поэтому переднюю каретку устанавливают с учетом этого значения в сторону от проема;
  • дальнюю каретку устанавливают так, чтобы она не сбила заглушку;
  • чем больше пролет между каретками, тем лучше, но без особых усердий;
  • накатной ролик монтируется так, чтобы при открытии ворот он накатывался на нижний уловитель, таким способом добивается снижении нагрузки на ворота в их закрытом состоянии;
  • сегодня производители фурнитуры для откатных ворот предлагают каретки с регулирующими платформами, с их помощью можно выставлять в небольших пределах ворота по высоте, устранять перекосы.

Видео описание

В видео показано, как установить откатные ворота своими руками, поэтапно:

На этом можно считать, что ответ на вопрос, как сделать раздвижные ворота, был дан полностью

Конечно, есть множество дополнительных нюансов, на которые надо обращать внимание. Но, как показывает практика, у каждого мастера с большим опытом свой подход к реализации поставленной задачи

Поэтому тот, кто решает задачу, как сделать раздвижные ворота своими руками, должен понимать, что качество конечного результата – это опыт проведения строительных операций этого типа, плюс навыки работы с инструментами: электросварочный аппарат, болгарка и прочие.


Регулируемая по высоте каретка

Заключение

Итак, мы разобрали тему – как сделать сдвижные ворота своими руками. Поэтапно рассмотрели не только сборку рамы, обшивку и монтаж, но и обозначили строительные процессы, связанные с установкой столбов воротного проема и закладкой фундамента под саму воротную конструкцию. Отметим, что все эти процессы не такие простые, как это может показаться на первый взгляд. Поэтому стоит рассмотреть вариант привлечения специалистов, чем испытывать судьбу и испортить приобретенные материалы.

Ещё немного внимания!

Как изготовить ворота из профнастила своими руками

Конструкция распашных ворот состоит из двух столбов, двух створок и четырёх воротных петель. В качестве столбов обычно используются круглые или квадратные трубы большого диаметра, способные выдержать нагрузку навешанных створок. В отдельных случаях используются бетонные и кирпичные армированные столбы с металлическими закладными деталями для установки петель. На схеме показано, как установить ворота из профнастила своими руками к закладным деталям столбов из кирпича.

ФОТО: fgpip.ruИзображение внутренней стороны ворот со всеми конструкционными элементами

Каркас створок имеет прямоугольную форму и изготавливается из металлического уголка или квадратных труб небольшого диаметра. Створки, изготовленные из квадратных труб, обладают большей жёсткостью и прочностью на изгиб в сравнении с конструкцией, сваренной из уголка. При креплении профнастила резьбовая часть саморезов находится внутри трубы и не видна. При выборе материала для калитки и створок ворот предпочтительнее квадратные трубы.

Для самостоятельного изготовления распашных ворот с калиткой из профнастила потребуются следующие инструменты:

  • электрический сварочный аппарат, работающий от бытовой сети 220 вольт;
  • электроды;
  • угловая шлифовальная машинка для зачистки сварочных швов и резки металла;
  • шуруповёрт;
  • молоток;
  • кувалда;
  • измерительная рулетка;
  • ватерпас или лазерный уровень.

Далее рассмотрим, как изготовить ворота из профнастила своими руками, используя квадратные трубы.

ФОТО: izomat.byСтальные профильные трубы для каркаса распашных ворот

Плюсы и минусы

Преимуществ у выдвижных ворот очень много.

На их популярность повлияли следующие моменты:

  • обшивка из сэндвич-панелей позволяет сохранить максимум ценного тепла внутри помещения;
  • ход подобных конструкций плавный и очень тихий, поэтому они не будут доставлять дискомфорт;
  • зимой вы можете не тратить свое время на уборку снега перед воротами;
  • деревянные и прочие конструкции прослужат максимально долго, поскольку они надежные и прочные;
  • управление воротами осуществляется вручную или с помощью специального пульта;
  • пользоваться конструкциями очень легко, поэтому с процессом управления справится любой человек;
  • воротам не страшны негативные погодные факторы, а также механические воздействия.

На конструкциях можно установить сигнальные лампы, которые дадут возможность чувствовать себя в полной безопасности. Подобные ворота станут оптимальным решением для каждого участка.

Недостатков у откатных ворот не так уж и много, но стоит разобраться с ними подробнее:

  • возникает необходимость в дополнительном бетонировании столбов и самой конструкции;
  • чтобы калитка не перекрывалась, для отката необходимо организовать дополнительное пространство;
  • необходимо защищать роликовую систему от снега, а также регулярно очищать ее от листьев.

Виды ворот

Рулонные. Такие ворота представляют собой конструкцию, полотно которой при открывании «наматывается» на специальный барабан расположенный сверху. Главный недостаток – сложность и высокая цена, при этом надежность оставляет желать лучшего.

Секционная конструкция. Плотно ворот состоит из отдельных секций, которые по специальным направляющим собираются в пакет и складываются в специальном боксе сверху. По своей стоимости такие ворота менее дорогие в сравнении с рулонными, однако, низкая надежность и сложность механизма значительно ограничивают область применения.

Откатные. Конструкция выполнена в виде одной или двух створок, при открывании откатывающихся в сторону по специальным направляющим. Главный недостаток – необходимость в свободном пространстве для сдвига створки и обязательный постоянный контроль чистоты направляющих.

Распашные. Наиболее популярная и надежная конструкция, легко может быть сделана самостоятельно и в домашних условиях. Именно распашные ворота часто бывают комбинированными – на одной из створок устанавливается калитка.

Естественно, мы обозначили только основные виды ворот и калиток. На практике можно встретить некие комбинированные варианты или совсем экзотические.

Конструкция и принцип работы раздвижных ворот

Раздвижные механические ворота на рельсе называются консольными, откатными или роликовыми, как и рольставни. Современные промышленные строения производятся, без каких либо направляющих, и относятся к самонесущим механизмам. Иногда применяются подвесные консоли для упрощения движения, но все же, механические или автоматические блоки управления более надежны и долговечны. Движение в таких механизмах производится за счет жесткой консоли, которая специальным образом приварена к каркасной составляющей ворот.

Фото — Пример расчета раздвижных ворот

Направляющий профиль движется при помощи круглых или цилиндрических роликов, на которых расположены консольные ворота. Нужно отметить, что эти детали установлены закрытым образом, так что их не понадобится смазывать на протяжении всего срока службы ограды.

Въездные двери ограждения кареткой, которая состоит из нескольких, чаще всего восьми или шести роликов, изготовленных из качественного полимерного состава. Эта каретка помогает управлять калиткой, защищает направляющий профиль от воздействия атмосферных осадков и физических ударных нагрузок. Специалисты рекомендуют периодически смазывать этот механизм машинным маслом, чтобы продлить его долговечность и сделать процесс эксплуатации легким и удобным (без скрипов и заеданий).

Кованые ворота являются самым тяжелыми и располагаются на двух каретных механизмах. Изготовленные таким образом модели хорошо переносят физические нагрузки, защищены от деформации и разрушения фундамента. Чтобы уменьшить нагрузку на такие опоры, необходимо монтировать на направляющий профиль валик, который будет контролировать длину выхода ворот. Важный совет: чтобы установить любые откатные ворота, нужно помимо отверстия определенной ширины, оставить еще половину такого же расстояния для установки автоматической системы (для ворот с управлением) и противовеса.

Фото — Пример расчета противовеса

Главными элементами раздвижных ворот являются:

  1. Каркас. Он изготовлен из металлической арматуры. Данное устройство состоит из двух уровней: внутреннего и внешнего. Внешний – это труба большего диаметра, которая выступает как направляющая, внутренняя – имеет меньший размер, она используется для создания противовеса, поэтому должна быть сплошной;
  2. Основная направляющая. Она необходима для монтажа кареток и привода (чтобы смонтировать электрические ворота). Чаще всего производится из швеллера, с полезной шириной от 160 мм до 200;
  3. Установка ворот невозможна без комплектующих. Многие фирмы предоставляют фурнитуру вместе с полотном и направляющими (если покупаете готовый проект), или Вам понадобится добирать отдельно крепежные элементы. Строительский форум советует не экономить на этих деталях, от них зависит прочность и долговечность ворот. Рекомендуется использовать железные саморезы и заклепки;
  4. Автоматические элементы. Это целый комплекс установочных деталей с пультом, блоком питания и проводами. Для установки автоматических ворот Вам понадобится подготовить сигнальную лампу для освещения, фотоэлементы, скобы, прокладки и приводной механизм;
  5. Все секционные ворота нуждаются в материале обшивки. Чаще всего используется профнастил, который объединяет в себе прочность, легкость и доступность. Для забора из профнастила подходит серия С44, С10, НН57 и прочие стеновые или универсальные марки.

Фото — Конструкция ворот

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
