Технология монтажа водослива
Точная комплектация необходимых инструментов зависит от материала водостоков.
В любом случае понадобятся:
- перфоратор;
- шуруповерт;
- уровень, отвес;
- рулетка, карандаш, шнур;
- плоскогубцы;
- стремянка;
- молоток, киянка.
Последовательность работ по монтажу водосливной системы можно разбить на три основных этапа.
Правильная установка кронштейнов
При монтаже кронштейнов порядок работ следующий:
- По углам скатов делают метки, обозначая места крайних кронштейнов.
- К лобовой доске фиксируют первый кронштейн.
- С обратной стороны несущего основания устанавливают крайний крюк, выдерживая необходимый уклон – 3-5 мм на 1 м.
- Между кронштейнами натягивают шнур и выставляют промежуточные элементы по линии.
После расстановки крюков веревку надо убрать.
Края кровельного покрытия должны перекрывать желоб не более чем на 1/3 его ширины. Такое расположение будет обеспечивать точное попадание стекающей воды в лоток
Крепление системы желобов
Монтаж лучше начинать с места, где будет подсоединяться вертикальный водослив. В желобе необходимо сделать отверстие под воронку с помощью ножовки по металлу, края обработать. Установить переходник между горизонтальными и вертикальными элементами получится с использованием соединителей.
Последующие действия:
- На крайний лоток надеть заглушку.
- Уложить желоба поочередно в кронштейны, выдерживая нахлесты элементов по 5-10 см.
Чтобы обеспечить лучшую герметизацию, на стыки следует надеть прорезиненные соединители.
Последний элемент — колено сливное водостока
Крепится колено водостока воды к прямой трубе, которая завершает весь водосток. Лучшим расстоянием между стоком и поверхностью земли должно быть не меньше 30 см. Его исполнение производится с углом наклона для направления потока воды. Оставить водосточную систему без этого элемента – это значит направить весь поток воды на основу вашего дома
Поэтому, очень важно установить его для безопасного слива воды. Направить его можно как на поверхность земли, так и в дренажную систему
Крепление водосточного отмета происходит путем вставки его в основную трубу. Имея специальные желоба для соединения, труба будет плотно держать стоковый элемент, что позволит системе быть надежной и эффективной.
Отмет водостока — защита фундамента от воды
Правильно сформированный слив водостока обеспечит эффективный отвод воды от элементов конструкций, не терпящих насыщения повышенной влажностью. Водосточный отмет обеспечит продолжительный срок службы строительных элементов без опасности размывания и увеличения износа по причине превышения нормальных условий эксплуатации строительных материалов.
Предлагаемые нами заказчику элементы, такие как отмет водостока и другие оцинкованные изделия водосточных систем прослужат долго, не принося проблем и озабоченности хозяину, сохраняя стойкость фасадного покрытия, препятствуя проникновению водных масс в подвальные помещения, подмыву опор, фундаментов. Прорабатывая слив водостока, требуется учитывать нормативы уровня осадков в регионе строительного объекта. Водосточный отмет должен соответствовать по сечению ожидаемому сливному потоку. Будет правильным предусмотреть возможность очистки тракта слива от засоров листьями и ветками, случайным мусором.
Ошибки, совершаемые неопытными мастерами
Срок службы отливов для крыши существенно сократится, если:
- выбран неправильный уклон. При большом значении вода не будет попадать внутрь водостока. При недостатке – появятся застойные участки, а потому система просто перестанет работать;
- недостаточно кронштейнов. Подобные изделия рассчитаны на определённую нагрузку. При их недостатке отдельные элементы не смогут сопротивляться значительному усилию;
- негерметичное соединение отдельных элементов. Это неизбежно приведёт к появлению протечек;
- неправильное пространственное положение жёлоба. Элемент должен выступать за пределы кромки крыши примерно на 20 – 25 мм.
ФОТО: bloomhuff.comСистема предъявляет повышенные требования к выполнению монтажных работ
Подготовка к монтажу
Перед тем как будут начаты работы по монтажу отливов, важно озаботиться подготовкой всех необходимых инструментов. Для установки могут потребоваться:
- инструмент для нанесения разметки – например, маркер;
- рулетка – используется для снятия мерок;
- угольник, линейка – могут также пригодиться для нанесения разметки, требующей точности углов (например, при укорачивании желобов);
- шуруповерт, дрель – для крепления элементов стока;
- ножовка по металлу – пригодится для придания элементам конструкции нужных размеров;
- длинная бечевка – удобна для выравнивания кронштейнов-держателей по определенному уровню во время их крепления;
- стремянка – без нее под самый верх строения будет забраться очень сложно.
Минимальный набор инструментов для монтажа отливов
Также стоит запастись саморезами, герметиком
Работать рекомендуется осторожно, особенно находясь под самой кровлей. Лучше всего, если будет использоваться страховочный трос, но это касается только достаточно высоких зданий
Также на помощь рекомендуется пригласить помощника, который в нужное время сможет поддержать элементы конструкции или что-то подать.
Силиконовый герметик
Водосточный отлив – отмет

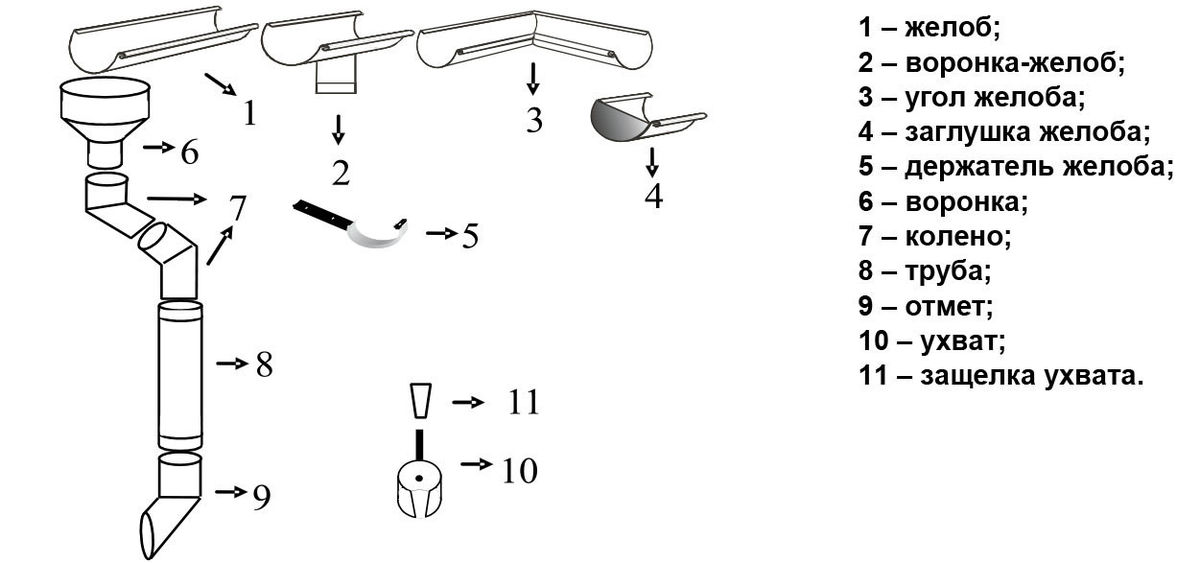

Каждая водосточная система снабжается отливами (отмётами), специально предназначенными для отвода воды из водосточного стояка в нужное место, например в желоб или в систему отвода сточных вод. Тем самым основной задачей является защита фундамента, отомостки от воздействия талой и дождевой воды. Отливы в принципе не очень отличаются от водосточных колен, основное отличие – отсутствие части с меньшим диаметром, вставляемой в другую трубу и также отлив имеет срезанную форму, в целях улучшения внешнего вида.
Отлив также производится из оцинкованной стали, меди, а также из пластика (ПВХ). Две трубы соединяются под углом 120 градусов, надёжно вальцуется стык. Некоторые производители делают небольшие кольца, выпирающие из поверхности колена – это делается для того, чтобы колено не опустилось из-за потери фиксации в хомуте. Это предотвращает обрушение водостока (только следует выбрать надёжное крепление, поскольку на самый нижний кронштейн (хомут+штырь) действует максимальное давление.
Размеры водосточного сливного колена (отмёта) почти такие же как и водосточного колена, как мы говорили выше. Но всё же у него есть отличия и поэтому стоит ознакомиться с таблицей размеров.
| Основные размеры водосточного отлива – отмета | ||||
| D1, мм | L1, мм | L2, мм | L3, мм | L4, мм |
| 100 | 250 | 250 | 190 | – |
| 120 | 250 | 250 | 185 | – |
| 140 | 250 | 250 | 175 | – |
| 160 | 250 | 250 | 160 | – |
| 180 | 300 | 300 | 200 | – |
| 200 | 360 | 360 | 240 | – |
| 220 | 360 | 360 | 240 | – |
Монтаж водосточной системы
Расчет общей протяженности водосточной системы и ее диаметра производится исходя из площади и уклона кровли. Консультант специализированного магазина поможет подобрать кронштейны и фитинги нужного размера. Унифицированные элементы конструкции ускоряют процесс сборки.
Установка горизонтального участка
Перед началом работы необходимо произвести разметку горизонтального участка водосбора. Для естественного движения воды нужно выдержать уклон в пределах от 5 до 20 мм на погонный метр. В зависимости от конструкции крыши кронштейны крепятся к стропильным ногам или к ветровой доске.
- Рассчитайте разницу высоты с учетом длины ската крыши.
- Закрепите первый кронштейн с таким расчетом, чтобы между свесом крыши и верхней частью желоба осталось расстояние не менее 3 см. Несоблюдение этого правила приведет к обрыву желобов во время схода снежной лавины.
- Отметьте место крепления последнего кронштейн на расчетном уровне, но не крепите его жестко, впоследствии понадобится корректировка по высоте.
- Натяните нить между первым и последним кронштейном, разметьте места крепления промежуточных кронштейнов.
- Уложите желоба, оставляя между ними 3-4 мм на линейное расширение. Для стыковки используйте предусмотренные производителем соединительные элементы.
- По краям желобов закрепите заглушки.
Воронка сливной трубы располагается на расстоянии 40-70 см от конца желоба, поэтому последний кронштейн нужно поднять 0,5-1 см от расчетной высоты, чтобы обеспечить движение воды к воронке.
Угловое соединение
Обустройство водостока на вальмовой крыше или на кровле сложной геометрии требует применения угловых соединений. Для отливов ПВХ они изготовлены по принципу линейных соединительных элементов. Конструкция углового соединения позволяет использовать его для обхода внешних и внутренних углов. При монтаже металлических систем края отливов срезаются на угол, стыкуются и закрепляются наружной муфтой.
Вертикальный участок

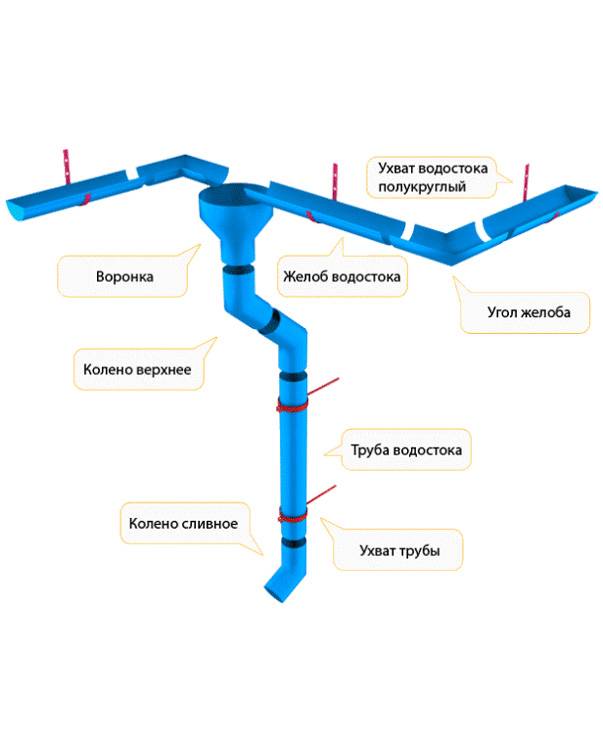

Вертикальная часть водоотвода собирается из труб. Для перехода от горизонтальной к вертикальной части системы необходимо использовать колена. Чем меньше изгибов, тем меньше вероятность засора. Крепеж труб к стене производится при помощи кронштейнов. Необходимо строго выдерживать вертикаль, проверяя правильность установки при помощи строительного уровня.
Отмет водосточный
В последнюю очередь монтируется водосточный отвод. Высота сливного отверстия варьируется от 20 до 40 см над уровнем почвы или отмостки. Дальность отброса воды должна составлять не менее 50 см от стены здания. Возможен вывод отмета в накопительную емкость, в ливневую канализацию, фильтрационный колодец, дренажную систему или в ближайший водоем.
Пластиковые конструкции
Пластиковая водосточная система создает меньше шума, имеет широкий цветовой диапазон
Изделия из ПВХ отличаются высокими потребительскими качествами, сочетая:
- низкую стоимость;
- широкий цветовой спектр;
- малый вес;
- легкость монтажа;
- химическую стойкость.
В отличие от металлических, поливинилхлоридные трубы не создают шум в процессе водоотведения. Механическая прочность ПВХ-отливов достаточно высока при соблюдении правил установки системы. Широкий ассортимент соединительных и крепежных элементов, наличие труб и водостоков разных диаметров, позволяют собирать водоотливы сложной конфигурации.
Последний элемент — колено сливное водостока
Крепится колено водостока воды к прямой трубе, которая завершает весь водосток. Лучшим расстоянием между стоком и поверхностью земли должно быть не меньше 30 см. Его исполнение производится с углом наклона для направления потока воды. Оставить водосточную систему без этого элемента – это значит направить весь поток воды на основу вашего дома
Поэтому, очень важно установить его для безопасного слива воды. Направить его можно как на поверхность земли, так и в дренажную систему
Крепление водосточного отмета происходит путем вставки его в основную трубу. Имея специальные желоба для соединения, труба будет плотно держать стоковый элемент, что позволит системе быть надежной и эффективной.
Отмет водостока — защита фундамента от воды
Правильно сформированный слив водостока обеспечит эффективный отвод воды от элементов конструкций, не терпящих насыщения повышенной влажностью. Водосточный отмет обеспечит продолжительный срок службы строительных элементов без опасности размывания и увеличения износа по причине превышения нормальных условий эксплуатации строительных материалов.
Предлагаемые нами заказчику элементы, такие как отмет водостока и другие оцинкованные изделия водосточных систем прослужат долго, не принося проблем и озабоченности хозяину, сохраняя стойкость фасадного покрытия, препятствуя проникновению водных масс в подвальные помещения, подмыву опор, фундаментов. Прорабатывая слив водостока, требуется учитывать нормативы уровня осадков в регионе строительного объекта. Водосточный отмет должен соответствовать по сечению ожидаемому сливному потоку. Будет правильным предусмотреть возможность очистки тракта слива от засоров листьями и ветками, случайным мусором.
Как сделать угол 45 градусов. Совет 1: Как отрезать угол 45 градусов
Во время ремонта либо строительства нередка обстановка, когда нужно сделать стык 2-х частей так, дабы он совершенно вписался в угол комнаты. Если при этом нужно отрезать угол в 45?, действуйте одним из следующих методов.
Вам понадобится
- – линейка;
- – карандаш, ручка, маркер;
- – лист бумаги;
- – транспортир;
- – стусло;
- – ножик, ножницы, лобзик и другие режущие инструменты.
Инструкция
1. Если поверхность материала довольно обширная и дозволяет делать отметки, начертите одну из линий среза при помощи линейки. После этого проведите перпендикуляр к этой линии, применяя угол ьник либо всякий предмет с ровными краями, скажем, лист бумаги либо книгу. 2. Линейкой подметьте на всей стороне угла равные отрезки, скажем, по 10 см. Измерьте расстояние между полученными точками и поделите его напополам. Эту точку объедините с вершиной прямого угла. Вы получили угол в 45?, сейчас разрежьте материал по начерченным линиям при помощи ножниц, ножика, лобзика либо других инструментов. 3. Подметьте одну из линий среза, возьмите транспортир и приложите к линии. Обнаружьте на шкале отметку в 45? и объедините эту точку с центром транспортира. По обозначенным линиям разрежьте материал доступными инструментами. 4. Бумагу, пленку, фольгу либо иной легко гнущийся материал разрежьте дальнейшим образом: обнаружьте либо нарисуйте прямой угол (для листа бумаги это всякий из его углов). Загните лист так, дабы соседние стороны совпали. Разрежьте лист по линии сгиба. 5. Если вам надобно отрезать угол в 45 градусов несколько раз, скажем, при подгонке плинтуса, сделайте образец. Для этого возьмите плотный картон, нарисуйте на нем квадрат и разрежьте его по диагонали. 6. Для того дабы резать материалы под углом 45? в крупных объемах, приобретете стусло, данный инструмент легко дозволено обнаружить в любом строительном магазине. Вложите плинтус либо рейку вовнутрь так, как будет размещен в пространстве, и разрежьте его ножиком, лобзиком либо иным инструментом.
Способы установки водостоков
В разделе не будем говорить о том, как правильно установить водостоки. Здесь обозначим ситуации, возникающие при сооружении этой системы. Первая ситуация – монтаж, когда установлены стропила, но не установлена обрешётка.
Это простой, правильный вариант. Кронштейны крепят к стропильным ногам, обычно поверх верхней плоскости, но можно сбоку, снизу, изгибая устройства под требуемый угол. Боковое крепление можно использовать, если толщина стропил не меньше 50 мм, ширина не меньше 150 мм. Нередко установку производят на первый у карниза элемент обрешётки, что тоже считается правильным подходом к сооружению водостока.
Пример крепления кронштейнов к стропильным ногам
Если кровельный материал уже уложен на крышу и закреплён, то способы крепления кронштейнов, следующие:
- На ветровую доску, она же лобовая. Доска набивается по торцам стропильных ног и закрывает собой проём между ними. Её назначение – защита кровли от ветра.
- На нижнюю сторону первого элемента обрешётки.
- На стену. Этот вариант возможен, если свес кровли небольшой. Придётся использовать длинные или универсальные кронштейны. Карниз широкий – на стену предварительно набивают деревянные подставки, а уже к ним крепят крюки. Есть другой вариант: кронштейны крепят к штырям, забитым в стену.
- С креплением к кровельному материалу. Используются специальные зажимы-струбцины, которыми обжимают край кровельного материала. Есть струбцины, для которых надо провести засверливание кровельного покрытия, есть для которых этого делать не нужно.
Пластиковые конструкции
Пластиковая водосточная система создает меньше шума, имеет широкий цветовой диапазон
Изделия из ПВХ отличаются высокими потребительскими качествами, сочетая:
- низкую стоимость;
- широкий цветовой спектр;
- малый вес;
- легкость монтажа;
- химическую стойкость.
В отличие от металлических, поливинилхлоридные трубы не создают шум в процессе водоотведения. Механическая прочность ПВХ-отливов достаточно высока при соблюдении правил установки системы. Широкий ассортимент соединительных и крепежных элементов, наличие труб и водостоков разных диаметров, позволяют собирать водоотливы сложной конфигурации.
Как согнуть угол отлив под 90 градусов. Инструкция по монтажу оконных отливов
Назначение оконных отливов – оконный отлив, завершающий элемент при монтаже окон, он отводит воду от окна, не позволяя ей попадать на оконный выступ. Оконный отлив необходимо устанавливать сразу после установки окна, особенно в зимнее время года, в противном случае влага очень быстро начнет разрушать оконный выступ.
Изготавливаются оконные отливы на специальном гибочном станке. Обычно используется тонкие листы толщиной 0.45-0.5 мм.Лист раскраивается по размерам заказчика, далее на станке заготовкам придают необходимую форму . В этой статье мы расскажем Вам как правильно осуществить монтаж оконных отливов.
Для монтажа отливов вам понадобится:
- Шуруповерт с насадкой ph2
- Плоскогубцы жестянщика
- Ножницы по металлу
- Монтажная пена с низкой степенью расширения
- Саморезы пресс шайба 16мм
Способы гибки уголка
Применяют несколько основных способов получения из металлического уголка конструкций заданной формы и профиля, а именно различают:
- холодное сгибание,
- горячее сгибание,
- придание формы с помощью разрезания, сгибания и сварки готового изделия.
Холодное сгибание металлического уголка, в свою очередь, разделяется на:
- свободную гибку — это когда уголок сгибают без применения специального оборудования;
- сгибание с помощью вальцовочного механизма на специализированном профилегибочном станке.
Применение холодной гибки металлического уголка, в отличие от других способов, имеет определенные преимущества, а именно:
- это наименее затратный метод придания металлу заданной формы, при этом не требуется использования дополнительного оборудования для разогрева, резки, сварки и последующей обработки металла;
- получаемый в итоге каркас имеет большую прочность, так как при этом исключаются возможные дефекты, характерные при применении разогрева, резки и сварки;
- готовые конструкции гарантированно служат больший срок из-за того, что при обработке сохраняется целостность структуры металлического профиля;
- снижается вероятность возникновения очагов коррозии металла со временем.
Небольшие хитрости
Стусло есть не всегда, хоть для ровного отреза, это вещь и очень полезная. Но иногда, его и не потребуется, если под рукой есть лист бумаги.
Можно изготовить бумажное стусло. Достаточно нанести на бумагу вот такую нехитрую разметку:
И полученный шаблон вполне сгодится для использования вместо инструмента.
Чтобы не запутаться при отпиливании, нужно помнить:
- Правая часть отрезается с левой стороны, а в стусле размещается с правой стороны
- Левая, соответственно, размещается в стусле с левой стороны, а отпиливается с правой
Для используемых на потолках или стенах элементов декора, есть точно такая же угловая фурнитура, как и для напольных. С ее помощью можно вообще избавить себя от необходимости что-то делать с угловыми стыками.
Выглядят такие соединения тоже красиво, а делать придется гораздо меньше. Но ровно соединенные элементы декора все равно выглядят более аккуратно и в целом смотрятся поинтереснее. Поэтому лучше немного потрудиться, но сделать все так, как делают настоящие мастера.
Конструктивные особенности водоотливов для разных типов кровли

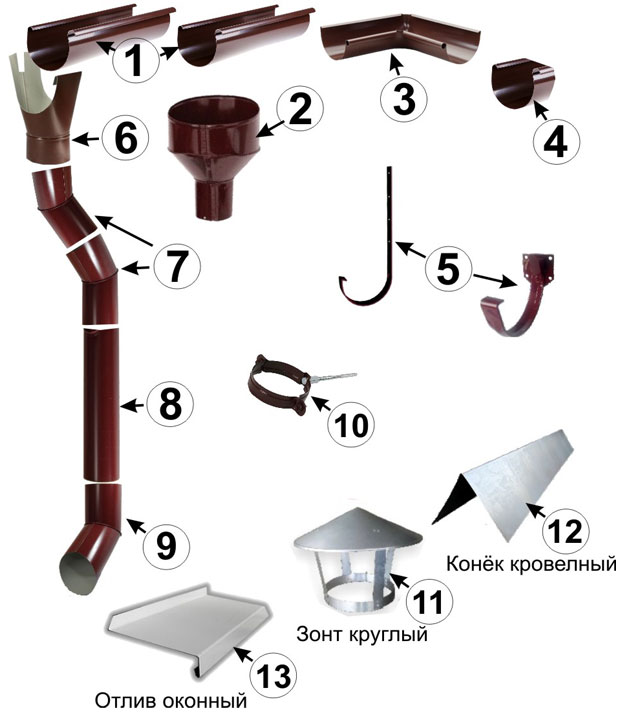

В состав системы входит множество основных и вспомогательных элементов. К первому типу относят желоба, трубы, воронки. Ко второму – крепёж и заглушки. Однако размещаются подобные конструкции по-разному. Порядок выполнения работ зависит от типа кровли. В одном случае предусматривается внешняя система водоотливов, в другом – внутренняя.
ФОТО: dovidkam.comУстройство отливов зависит от особенностей кровли
Двухскатная кровля
Для двухскатной кровли характерна внешняя водосточная система, предполагающая монтаж всех элементов снаружи здания. В её состав входят:
- водосточный жёлоб. Используется для сбора дождевой воды со скатов крыши. Состоит из отдельных элементов, длина которых может меняться в широком диапазоне;
- принимающие воронки. Принимают воду, ранее собранную в жёлоб, и отводят далее по системе;
- водостоки. Выводят влагу за пределы дома внутрь специальных колодцев-приёмников;
- вспомогательные элементы: соединительные вставки, торцевые заглушки, крепёжные кронштейны и другие элементы, используемые при выполнении монтажных работ.
ФОТО: thespoutoff.comДля двухскатной крыши выбирается наружная система
Плоская крыша
На строения с плоской крышей обычно монтируют внутренний отлив. Укладку кровельного материала производят таким образом, что попавшая на поверхность вода стекала по крыше и попадала в специальную воронку. Затем собранная жидкость перетекает в трубу, расположенную в стене дома либо внутри специального технического канала.
ФОТО: екровли.рфУ плоской крыши элементы находятся внутри
Статья по теме:
Последний элемент — колено сливное водостока
Крепится колено водостока воды к прямой трубе, которая завершает весь водосток. Лучшим расстоянием между стоком и поверхностью земли должно быть не меньше 30 см. Его исполнение производится с углом наклона для направления потока воды. Оставить водосточную систему без этого элемента – это значит направить весь поток воды на основу вашего дома
Поэтому, очень важно установить его для безопасного слива воды. Направить его можно как на поверхность земли, так и в дренажную систему
Крепление водосточного отмета происходит путем вставки его в основную трубу. Имея специальные желоба для соединения, труба будет плотно держать стоковый элемент, что позволит системе быть надежной и эффективной.
Отмет водостока — защита фундамента от воды
Правильно сформированный слив водостока обеспечит эффективный отвод воды от элементов конструкций, не терпящих насыщения повышенной влажностью. Водосточный отмет обеспечит продолжительный срок службы строительных элементов без опасности размывания и увеличения износа по причине превышения нормальных условий эксплуатации строительных материалов.
Предлагаемые нами заказчику элементы, такие как отмет водостока и другие оцинкованные изделия водосточных систем прослужат долго, не принося проблем и озабоченности хозяину, сохраняя стойкость фасадного покрытия, препятствуя проникновению водных масс в подвальные помещения, подмыву опор, фундаментов. Прорабатывая слив водостока, требуется учитывать нормативы уровня осадков в регионе строительного объекта. Водосточный отмет должен соответствовать по сечению ожидаемому сливному потоку. Будет правильным предусмотреть возможность очистки тракта слива от засоров листьями и ветками, случайным мусором.
Как правильно гнуть отливы. Изготовление оконных отливов на листогибе Tapco Pro 14 HD
Одно из самых востребованных изделий при ремонте домов – это оконные отливы. Их назначение в защите дома от последствий осадков. С оконным отливом вода будет стекать по стеклу и отливу и попадать на землю. Без данного элемента вся влага попадет в стены и, соответственно, дом. Главное в работе по созданию оконного отлива не только материал, но и опыт мастера. Если отлив сделан неправильно или не подогнан под окно, то данный элемент не будет выполнять своих функций.
Чтобы рассмотреть процесс изготовления оконного отлива, нужно разобраться, прежде всего, в сборке станка.
Установка и настройка станка Tapco Pro 14 HD перед работой
Почему нужно уделять настройке станка такое внимание? Потому что правильно собранный инструмент для гибки металла способен справиться с поставленной задачей без ошибок. То есть и у работника нет проблем и листогиб цел и невредим
Чаще всего листогибы поставляются уже в собранном (и сложенном) виде, иногда собрано только «тело» станка и нужно присоединить только некоторые элементы – станину, роликовый нож, подставки, ножной привод (при наличии) и другое оборудование.
Первое, это установка рукояток на прижимную и гибочную траверсу.
Затем устанавливается защелка, которая нужна для использования роликового ножа Pro Cut-Off на листогибе. Она держит подвижный шарнир и материал, который обрабатывают, лучше выравнивается.
Для сборки станины необходимо последовательно закреплять комплект ножек с распорками. Благодаря наличию фирменной стойки листогиб становится мобильным и может эксплуатироваться на любых строительных объектах. Плюсом станка Tapco Pro 14 HD является то, что он еще и легко транспортируется, габариты позволяют перевозить его в любом грузовом автомобиле.
Если Вы хотите, чтобы станок всегда работал, даже если случится небольшая поломка, то в Ваших инструментах всегда должен быть запасной ремкомплект для листогиба. В него входят самые необходимые запчасти для быстрого ремонта или замены вышедших из строя элементов.
При наличии, колеса вставляются в стойку Snap Stand . Для установки колес Вам понадобиться закрепить их на стайке и вколотить их с помощью кронштейна. Всего для листогиба Tapco Pro 14HD поставляются 2 комплекта ножек.
И дальше происходит закрепление самого станка на стойке. Нужно выбрать для Вашего станка нужное отверстие на держателе, прикрепив его к станине
Затем, с помощью стыковки с кнопками, станок устанавливается на опорную стойку.
И вот только после сборки самого листогиба, на него можно устанавливать аксессуары – роликовый нож Pro Cut-Off, рулонодержатель Side-Winder, профилировщик Brake Buddy , шаблон для резки Prо Cut-Off (для облегчения процесса резки) и другие.
Помимо этого, нужно проверить регулировку листогиба, которая подробно расписана в инструкции. И установить угломер BENDER GAUGE TAPCO, который сэкономит Вам время на регулировку и гибочные операции по созданию отливов.
Листогибочный станок готов к работе.
Оконные отливы. Порядок работы
Станок собран и настроен, пора приступать к работе.
Выбираем материал – лучше взять оцинкованный лист (алюминия или сталь, можно взять с полимерным покрытием), толщиной от 0,4 до 0,7 мм. Инструменты – листогиб, ножницы по металлу и роликовый нож, линейка и маркер.
1. Сначала вырезам заготовку. Для этого либо Вы отменяете все по линейке, либо выравниваете лист на листогибе с помощью упоров с рулетками. И только после позиционирования листа, вырезаем нужную ширину с помощью роликового ножа. Например, на Tapco Pro 14 HD используется чаще всего роликовый нож Pro Cut-Off или MAX CUT OFF .
2. Вымеряем необходимое расстояние для гиба и вырезаем ножницами. Можно использовать заготовку для таких целей, как показано на рисунке.
Получается разметка будущего отлива
3. Теперь точнее закрепляем лист на станке и прижимаем траверсой в том месте, где у нас расположена первая метка.
Прижимаем и гибочной траверсой делаем гиб, а с помощью угломера следим за постановкой угла и контролируем точность. Затем убираем прижим.
Своими руками
Сделать отлив для фундамента своими руками несложно, если есть навыки работы с простыми инструментами: киянкой и металлическими ножницами. Но перед тем как сделать отливы, нужно точно определиться с их шириной, которая будет чуть больше ширины выступа цоколя. К нему надо прибавить нижнюю вертикальную часть, она обычно равна 10 — 15 см, и верхнюю — 5 см.
От металлического листа отрезается полоса, равная 20 см плюс ширина выступа. Затем на ней с двух сторон отмеряются размеры, по которым металл сгибается. Угол на отливе незначительный, поэтому этому показателю придавать особого значения не надо. Просто его надо обозначить. Основное требование к устройству – параллельность линий сгиба.
Монтаж отливов
В зависимости от материала, из которого изготовлен доборный элемент, крепление производится метизами либо отлив приклеивается, устанавливается на поверхность цоколя на растворе. Индивидуальные застройщики обычно производят монтаж отливов из листовых материалов, поэтому будет рассмотрена именно эта технология. В первую очередь нужно учесть:
- размеры планки ограничены длиной гибочного станка, на всю стену доборного элемента не хватит;
- в первую очередь оформляются углы, выступающие наружу фасадные элементы (пилястры, фигурная кладка);
- затем внахлест укладываются планки на прямых участках цоколя.
Схема установки
Верхняя узкая полка отливов создана специально для фиксации к несущим конструкциям. Монтаж осуществляется после отделки цоколя перед установкой облицовки вентилируемого фасада. Доборный элемент крепится саморезами к стойкам каркаса. Если стена здания облицована кирпичом, спрятать верхнюю полку не получится, она крепится вплотную к кладке.
Установка отливов под вентфасад.

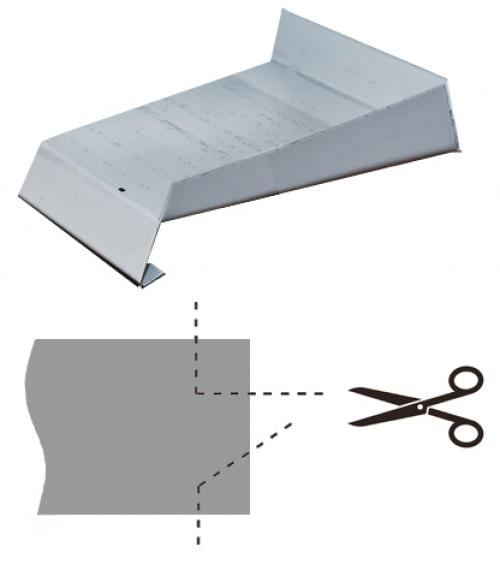

Чтобы правильно сделать водоотвод от фундамента дома, необходимо герметизировать все получившиеся стыки. В местах продольного нахлеста планок можно использовать морозо-, атмосферостойкий герметик. При самостоятельном изготовлении углов применяется пайка стыков либо фальцевые соединения.
Как сделать наружный угол
Чтобы сделать монтаж отливов правильно, необходимо начать работу с оформления углов. Для декорирования наружных сопряжений стен существует несколько способов:
На клепках:
- берется два отлива для соседних стен;
- край первого отрезается под углом 45 градусов;
- у второго необходимо оставить 1 – 2 см припуск на всех полках, край так же срезать под 45 градусов;
- после чего, планки устанавливаются на место, припуск остается внутри;
- стык соединяется заклепками.
Из одного отлива:
- в средней части планки размечается прямой угол;
- один рез делается по разметке (только верхняя, средняя полка, нижняя не режется);
- со второй стороны остается 1 – 2 см припуск;
- концы планки сводятся, на стык наносится герметик, устанавливаются заклепки.
Декорирование планкой:
- угол изготавливается любым предыдущим способом;
- сверху размещается планка из этого же материала;
- крепится к обеим сторонам саморезами или заклепками.
Схема фальцевого соединения.
В этом случае придется рассчитать длину обеих припусков, чтобы обеспечить надежную защиту цоколя фундамента дома.
Как сделать внутренний угол
Монтаж внутренних углов отливной планки фундамента дома практически не отличается от декорирования внешних сопряжений. Особенностями изготовления являются:
- разметка углов 45 градусов производится в обратную сторону (нижний край планки длиннее наружного);
- если угловой элемент создается из целой планки, остается целой верхняя полка, предназначенная для крепления к стене;
- при стыковке во внутреннем углу цоколя двух отливов под 45 градусов достаточно обрезать один из них, край второго свободно разместится под ним целиком.
Так же внутренний угол можно сделать с помощью клепок, по аналогии с наружным.
Чтобы сделать декорирование колонны или пилястры, лучше использовать один кусок нужной длины, изготовив в нем два наружных угла, сделав с обеих сторон углы 45 градусов для углов внутренних.
Прямые участки
После оформления сопряжений и углов монтаж отливов на прямых участках сложностей не вызывает. Однако, еще до установки угловых элементов над цоколем фундамента для опирания отливов нужно сделать растворную стяжку под нужным углом. Другим вариантом является крепление доборных элементов к каркасу или стене, заполнение внутренней полости под декоративной планкой монтажной пеной.
В этом случае необходимо прижать отливы грузами через каждые 40 – 50 см, чтобы увеличивающаяся в объеме пена не нарушила угол средней полки. Для того, чтобы металлические, пластиковые элементы не хлопали на ветру по цоколю фундамента, не отрывались, на обратную сторону приклеиваются шурупы, отогнутые под произвольным углом пластины. В этом случае они остаются вмурованными в пену и обеспечивают надежную фиксацию планок.
