Конструкция и принцип работы
Трехполюсный пакетный переключатель оснащен четырьмя пластмассовыми дисками. У каждого диска есть вырез, в него установлены контакты, эти детали имеют вид, несколько схожий по форме на ножи. Также есть специальный контакт-пружина, который помогает соединять и разъединять отдельные контакты при необходимости. Эта пружина запускается движением рукоятки, которая контролирует работу всей системы. Для соединения всей системы используются шпильки, которые стягивают между собой механизмы.
Конструкция переключателя имеет следующий вид:

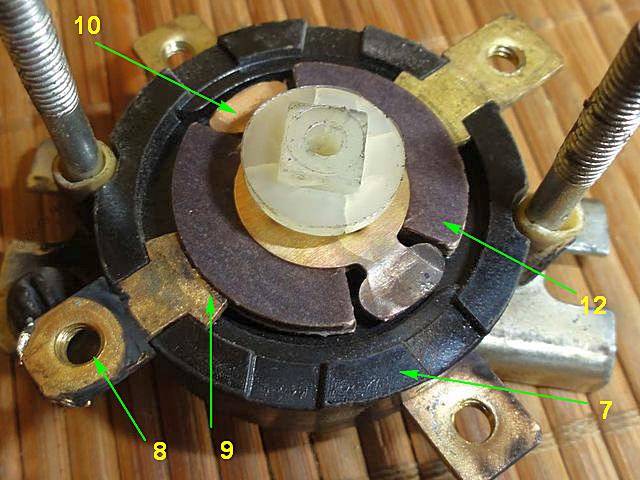

Фото – конструкция переключателя
- 1 – подвижный контакт;
- 2 – диск;
- 3 – ножевые вставки в диски;
- 4 – крепежные шпильки;
- 5 – контрольная рукоятка, подключенная к пружинному механизму.
Технические характеристики пакетного выключателя:
Благодаря быстрой работе, выключатель отлично справляется с гашением электрической дуги. Это обеспечивает его высокую износостойкость;
Пружинный механизм обеспечивает мгновенное отключение подачи электричества. В этом соответствие работы данного механизма с УЗО;
Электрические выключатели имеют принцип действия схожий с рубильниками, но при этом значительно меньше в размерах;
Несмотря на быструю реакцию и отличные заводские установки, все пакетные выключатели очень быстро изнашиваются. Из-за резкого реагирования на проблемы в сети и быстродействия, многие подвижные механизмы просто не выдерживают. В среднем, обычный трехфазный переключатель может отключить ток 103 раза. При этом у специализированных автоматов более широкий спектр действия – 203 выключения. В час не должно быть более 50 изменений режима работы;
Однофазный пакетный переключатель в нескольких исполнениях: 10 ампер и 25А, на напряжение 220 Вольт (ПВ 1 16). Двухфазный в 10 и 20 – ВГП 2-10;
Некоторые трехфазные выключатели пакетного типа могут применяться при напряжении 380, но тогда у них соответственно сила тока должна быть 16 и 6 (ПВ 3 16, иногда пишется ВП-16 и ППЗ-10Н2 М1Б);
Существуют также универсальные модели, которые могут выполнять роль выключателя и переключателя тока – ПКП 44-16-27 и ПК-16 (кулачковый);
Взрывозащищенное устройство обязательно находится в силуминовой оболочке (ГВП, ГПП и ГПВ-400). Его монтируют на опасных предприятиях.
Управление режимами происходит в следующей последовательности:
Фото – управление пакетником
После поворота рукоятки меняется направление полюсов. В соответствии с ним, ток либо прекращает свою подачу из-за разъединения контактов, либо наоборот – начинает поступать черед клеммы. Нужно отметить, что ремонт пакетных переключателей чаще всего в себя включает замену пружинного механизма либо рукоятки, как наиболее подвижных деталей.
Фото – выключатель на 16 ампер
Область применения
На картинке представлены основные типы пакетных выключателей:
Вы их могли видеть в электрических ящиках и подъездных щитах (выключатели нагрузки). Некоторые модели снабжаются прозрачными смотровыми окошками для визуального наблюдения за состоянием контактов, что позволяет удостоверится в правильном расположении устройства. Пакетники применяются в пультах управления, оперативного переключения, в подстанциях для снятия показаний величин с удаленной линии, оперативным персоналом. Помимо этого пакетные выключатели используют в кабинах машинистов электросиловых агрегатов: краны, экскаваторы и прочие механизмы.

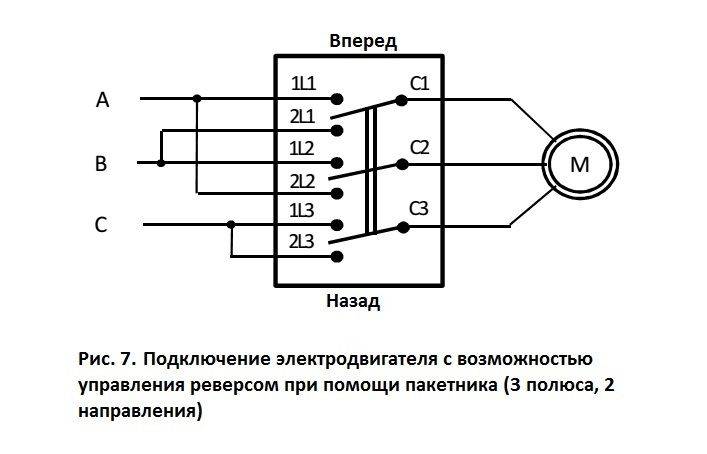

С помощью такого переключателя машинист устанавливает скорость и направление вращения силового агрегата, выбирает режим работы, с помощью замыкания группы контактов отвечающего за данный параметр, участок схемы.

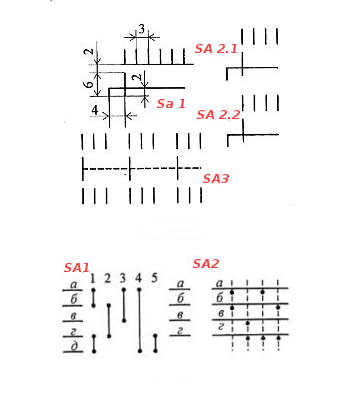

Часто на линейных схемах механизмов можно увидеть такое обозначение — командоконтролер. Это положение группы контактов в пакетном переключателе, для управления механизмов путем подачи в определенном порядке на схему управления питания. Для наглядности работы разберем схему управления двухскоростным электродвигателем.
На картинке изображена часть схемы переключения обмоток двигателя звезда-треугольник. Кулачковый рубильник — командоконтролер, обозначен буквами SM. В положении 1 происходит подача питания на схему, реле KV становится на самоподхват, подавая питание в оперативные цепи не зависимо от расположения ключа контролера. В положении 2 происходит подача на катушку пускателя КМ1, который запускает двигатель по схеме треугольник. При переключении аппарата в положение 3, катушка пускателя КМ1 обесточивается, и подается на пускатели КМ2 и КМ3, которые включают двигатель в сеть по схеме двойная звезда.
Более детальные обзоры пускателей и способов управления мы рассматривали в других наших статьях. Теперь вы наверняка знаете больше о назначении, принципе работы и устройстве пакетного выключателя!
Будет полезно прочитать:
- Виды релейной защиты
- Как подключить тепловое реле
- Проверка чередования фаз
КОНЦЕВЫЕ И ПАКЕТНЫЕ ВЫКЛЮЧАТЕЛИ
Концевые выключатели (КВ) – замыкают и размыкают электрическую цепь при возникновении и (или)завершении определенного события. Простейшим примером использования такого прибора является всем известная кнопка включения электрического освещения холодильника.
По принципу действия концевые выключатели можно разделить на:
- контактные (когда событие срабатывания обусловлено механическим соприкосновением двух тел и инициируется возникшим в результате давлением);
- бесконтактные (как правило, состоят из источника излучения и фотоэлемента или магнитоуправляемых контактов).
Некоторые типы концевиков помимо нормально разомкнутых контактов имеют еще и нормально замкнутые контакты. Вторая пара контактов позволяет осуществлять контроль состояния подключения. Отсутствие сигнала передаваемого через нормально замкнутые контакты говорит о повреждении электрических цепей.
Пакетные выключатели (ПВ) или пакетники – отдельный тип электроприборов. Они предназначены для использования в цепях переменного и постоянного тока. При этом есть существенные ограничения в их применении:
- в сетях 220V сила тока не должна превышать 100А;
- в сетях 380V эта же величина ограничена 60А.
К основным достоинствам пакетных коммутаторов можно отнести их компактность относительно рубильников, рассчитанных на ту же мощность. Основные номиналы силы тока, для которых в настоящее время выпускаются такие устройства, составляют 10, 16 и 25 Ампер.
Устройство пакетных выключателей.
Конструкция пакетника включает в себя:
- контактную группу;
- переключатель.
Внутри корпуса, на втулке квадратного сечения располагаются подвижные контакты. Сама втулка выполняется из изолирующего материала. Из стенок корпуса выступают клеммы неподвижных контактов. Цепь между ними замыкается поворотом переключателя.
Сам корпус пакетного выключателя выполняется из отдельных шайб, стянутых в монолит с помощью шпилек. Угол поворота ручки регулируется пружиной механизма быстрого переключения и упорами в верхней шайбе переключателя.
ПВ выпускаются в однополюсном, двухполюсном и трехполюсных вариантах. Последние чаще всего применяются для запуска трехфазных двигателей.
Типовой выключатель имеет четыре положения – два положения, в которых цепь замкнута и два положения, в которых электрическая цепь разомкнута. Однако, увеличив количество положений можно получить пакетный переключатель.
Область применения.
В старых домах это один из основных видов выключателя. Но и сейчас в подъездах домов эти электроприборы устанавливают в распределительных ящиках и щитках. Кроме этого они применяются:
- в пультах управления;
- на электрических подстанциях;
- в кабинах машинистов агрегатов, работающих от электричества (башенных кранов, экскаваторов и других электросиловых машин).
Пакетные выключатели и переключатели могут выпускаться в различных исполнениях. Как правило, материал корпуса – пластик или силумин. Количество изоляционных шайб, в зависимости от назначения и коммутационных целей колеблется от 1 до 12, но под заказ можно собрать переключатель практически с любым количеством положений рукояти.
2012-2020 г. Все права защищены.
Представленные на сайте материалы имеют информационный характер и не могут быть использованы в качестве руководящих и нормативных документов
Назначение пакетных выключателей
Пакетный выключатель это ручной аппарат, который предназначен для коммутации (включения/отключения) небольших нагрузочных токов. Пакетники применяются в электрических сетях переменного тока до 660 В и постоянного – до 440 В.
Устанавливают их на панелях распределительных щитов, а также в шкафах как вводные выключатели.
Пакетный выключатель представляет собой приспособление для коммутации электрического тока в сетях. Он имеет ручной привод с переключающим устройством в виде изоляционной платы, на которой закреплены изолированные друг от друга подвижные контакты и неподвижные контакты с клеммами.
Для того чтобы включить или отключить пакетный выключатель необходимо повернуть его рукоятку на 90°. Данная манипуляция фиксирует подвижные контакты в нужном положении с помощью пружинного механизма.
Благодаря наличию фиксирующих выступов, ограничивающих разворот пружинного механизма и вместе с ним подвижных контактов, пакетный выключатель имеет четкую фиксацию положений при повороте рукоятки на 90°.
В зависимости от степени защиты, пакетные выключатели классифицируют на три типа изготовления:
Пакетный выключатель открытого исполнения предназначен исключительно для установки в сухих не запыленных помещениях с отсутствием вероятности пожара и других защищенных местах (щиты, ящики, ниши), препятствующих случайному прикосновению к неподвижным контактам.
Защищенное исполнение пакетного выключателя подразумевает наличие пластмассовой оболочки. Она защищает пакетник не только от случайного прикосновения, но и от попадания посторонних предметов на токоведущие части.
Герметическое исполнение пакетника реализовано путем его защиты алюминиевым или пластмассовым корпусом, который препятствует попаданию влаги внутрь него.
Структурное обозначение пакетников
Сокращенно пакетные выключатели обозначаются буквами ПВ, а переключатели – ПП. Цифра, следующая за сокращением – число полюсов, а после дефиса – отключаемый ток в амперах при напряжении 220 В.
По виду крепления пакетные выключатели выпускаются в следующих исполнениях:
- I) крепление пакетника размещается за панелью толщиной до 4 мм и выполняется передней скобкой, внешние провода подсоединяются сзади;
- II) крепление размещается за панелью толщиной до 24 мм и выполняется передней скобкой, внешние провода подсоединяются так же сзади;
- III) крепление размещается внутри шкафа и выполняется задней скобкой, внешние провода подсоединяются спереди;
- IV) крепление осуществляется за корпус.

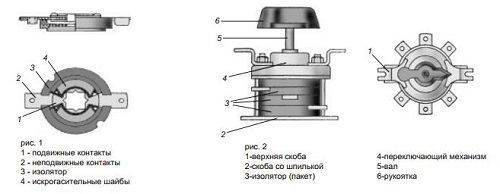

Конструкция пакетного выключателя состоит из двух главных узлов: механизма переключения и контактной системы. В зависимости от числа рабочих полюсов (1-4) он имеет в своем составе несколько коммутационных пакетов.
Отдельный пакет содержит подвижные и неподвижные соединения с фибровыми шайбами, которые способствуют гашению дуги. Подвижные пружинящие контакты расположены на поворотном штыре.
Он в свою очередь выполнен из изолирующего материала, при повороте которого происходит фиксация по 90 градусов за каждый оборот. Неподвижные контакты, имеющие вид ножей, расположены в пластмассовых шайбах.
Похожие материалы на сайте:
Где сейчас применяется пакетный выключатель
Защитные устройства используются в подстанциях для фиксации показаний работниками. Кроме этого свое применение они нашли в пультах управления оперативного коммутирования. К тому же пакетники используются в механизмах кранов, экскаваторов и других электросиловых оборудованиях.
Пакетный выключатель
При помощи данного устройства специалист может устанавливать скорость агрегата, направленность круговых движений аппарата. Помимо этого машинист подбирает определенный режим производства при помощи соединения группы контактов, регулирующих данный показатель.
Выключатели используются в роли выключателей ввода, распределителей электрического тока, переключателей цепи управления, а также для управления электродвигателями.
Устройство и принцип работы
Для контроля поступающей электроэнергии применяют три вида пакетных выключателей:
- открытый, предназначенный для установки в сухих местах. Очень быстро выходит из строя при попадании пыли и влаги. Поэтому, их монтируют в специальные щитки, ящики;
- закрытый имеет внешний корпус. Оболочка служит защитой от пыли и влаги и даёт возможность устанавливать такой пакетник не только в защищённых местах;
- герметичный с композитным противовлажным корпусом, которому не страшны ни снег, ни дождь. Подходит для монтажа со стороны улицы.
Кроме климатического исполнения, существует ещё несколько видов классификации:
- вид крепления. Производители предлагают крепление с помощью скобы (передней, задней), фронтального фланца. А так же за корпус в разных положениях (спереди, сзади);
- способ соединения проводников. Можно выбрать с любой стороны;
- число положений коммутации, варьирующее от 2 до 12;
- способ закрепления механизма в коммутационном положении.

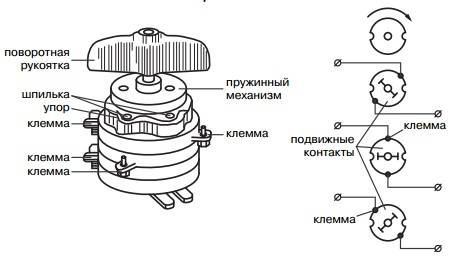

Основные конструктивные части пакетника:
- подвижный контакт;
- диск с вырезом для вставки контактов;
- вставки в диск в виде ножей;
- шпильки для крепления всего устройства;
- пружинный механизм с подвижными контактами из изоляционного материала;
- рукоятка для контроля за работой системы;
- корпус.
Рукоятка имеет возможность вращаться на 90 градусов.
Более современная версия устройства, позволяющая защитить квартиру от утечек тока. УЗО срабатывает, если в электросети появляется ток утечки, то есть дифференциальный ток. Появление такого тока может привести к травмам человека, а также нагреванию электропроводки, что становится причиной возгорания и пожара.
Таким образом, УЗО ставят, чтобы получить защиту от поражения электротоком и пожара. Попросту, устройство защитного отключения — это индикатор, контролирующий утечку тока, который может начать идти мимо таких потребителей, как лампочки и другие электрические приборы. УЗО сразу реагирует отключением сети на повреждение изоляции и появление тока утечки.
Преимущества и недостатки устройства
Электрические пакетные выключатели популярны уже долгие годы. Это обусловлено рядом неоспоримых преимуществ:
- Размер. Благодаря компактности, прибор прост в установке и удобен в эксплуатации.
- Скорость погашения электрической дуги. Пакетник сконструирован весьма рационально, поэтому и его отключение, и погашение дуги осуществляется практически моментально.
- Устойчивость к механическим повреждениям. Прибор трудно сломать, он не страдает от вибрации и отлично выдерживает механические нагрузки.
- Простое обслуживание. Выключатель не нуждается в каком-либо особом техобслуживании. Достаточно лишь его своевременно осматривать, очищать от грязи и заменять при необходимости.
- Широкая область применения. Приборы могут применяться в различных условиях. Они работают при температуре от 40 градусов мороза до 60 градусов тепла. Пакетники, снабжённые герметичным корпусом, устойчивы к повышенной влажности и пыли.
Кроме того, в устройстве электрического пакетника не предусмотрена система автоматического обесточивания при перегрузках. Ремонту эти приборы не подлежат.
Типы и характеристики
Главным отличием пакетика от дифавтомата следует назвать отсутствие возможности отключения первого от местной питающей сети. От значительных перепадов напряжения устройство выходит из строя.
Выключатель пакетный марки ПВ 2 16 обладает относительно небольшими размерами
Раньше пакетниками оснащались все квартиры и индивидуальные дома, так как альтернативы им попросту не существовало, равно как и разработанных методик, при помощи которых выполнялось бы контролирование поступающей в жилище электроэнергии. В наши дни приборы все чаще вытесняются двух- или трехполюсными автоматами.
Пакетные выключатели производятся в нескольких исполнениях:
- открытом;
- закрытом;
- герметичном.
Устройства открытого типа ничем не защищены, так как подлежат установке в предварительно организованных местах — металлических ящиках и щитках, иных точках расположения, в которых требуется их монтаж. Такие приборы весьма чувствительны к уровню влажности и пыли, их контакты повреждаются от воздействия твердых частиц.
Закрытые переключатели приспособлены к эксплуатации в электросистемах с малым напряжением — не выше 440 В, максимум — 660 В. Также выпускаются специальные модели, способные контролировать нагрузку в системах большей мощности. По аналогии с автовыключателями мощные пакетники для ручного отключения подачи электроэнергии также оснащаются рычагом. Такой ручник позволяет переключить между собой контакты и соединить (разъединить) клеммы.
Защищенные пакетники помещаются в специальную оболочку, служащую также и корпусом устройств. Приборы могут монтироваться вне щитовых ящиков, так как их контакты предохраняются от проникновения грязи и пыли.
Также можно встретить пакетники во взрывозащищенном либо герметичном исполнении. Корпус устройств изготавливается из пластика и алюминия, что обеспечивает долговечную и надежную защиту от воздействия пыли и влаги.
В отличие от приборов в обычном исполнении, герметичные модели могут монтироваться даже снаружи зданий.
Пакетный выключатель в пластиковом корпусе марки ВПКМ 3-40 в герметичном исполнении
Более современные аналоги прибора
Старые пакетные выключатели почти везде заменили на автоматы. Это логично, ведь изменились требования к энергопотреблению и долговечности приборов. Сейчас широко используют УЗО (устройства защитного отключения), автоматические и дифференциальные автоматы, контакторы.
Вариант #1: устройство защитного отключения
Прибор предназначен для предупреждения утечек тока. Он реагирует на дифференциальный ток, который способствует перегреванию электрических кабелей, что может привести к короткому замыканию, возгоранию проводки. Также утечки могут стать причиной поражения человека током.
Прибор нельзя считать стопроцентным аналогом пакетника, однако в комплекте с автоматическим выключателем он выполняет даже большее количество функций
УЗО необходимо устанавливать, чтобы избежать риска утечки электротока, если он начинает проходить мимо приборов-потребителей. Устройство выполняет функцию индикатора утечки, который просто отключает электричество в случае неполадок.
Само по себе устройство защитного отключения не защищает от перегрузок или короткого замыкания. Это возможно только в случае его подключения в сочетании с автоматическим выключателем.
Вариант #2: автоматический выключатель
Эти приборы пришли на смену пакетным выключателем. Они выполняют те же функции, однако более удобны в эксплуатации, долговечны и износостойки.
Автоматические выключатели также могут быть одно-, двух-, трех-, четырёхполюсными. Они различаются по виду привода (он может быть ручным, пружинным, двигательным), типу присоединения и другим техническо-эксплуатационным характеристикам.
Селективному автоматическому выключателю не нужно дополнительное питание, чтобы замыкать или размыкать контакты. Прибор является электро-механическим и разработан так, что выполняет свои функции наилучшим образом
Предложенные к продаже автоматические выключатели маркируют и классифицируют в соответствии с ГОСТами 9098–78 и 14255. Эти документы устанавливают требования к техническим характеристикам устройств.
Вариант #3: дифференциальный автомат
Это комбинированный автомат, который одновременно выполняет функции двух приборов – УЗО и автоматического выключателя. Дифференциальный автомат прекрасно заменяет пакетник, подходит для бытовых электросетей и успешно применяется на предприятиях.
Дифференциальный автомат – прибор «2 в 1»: автоматический выключатель и УЗО, размещенные в общем корпусе. Он безупречно справляется с задачами обоих устройств и при этом отличается компактностью, удобством в эксплуатации
Функциональные и конструктивные отличия диффавтомата и УЗО приведены здесь, рекомендуем ознакомиться с очень полезной информацией.
Дифференциальный автомат предотвращает утечки, короткие замыкания, минимизирует риски поражения током. В конструкцию прибора входят тепловой и электромагнитный расцепители. Первый предотвращает перегрузки в сети, а второй нужен для отключения электротока при коротком замыкании.
Вариант #4: контактор – вид электромагнитного реле
Прибор необходим для дистанционного управления режимами включения/выключения электроцепей. Электромагнитные реле не срабатывают при коротком замыкании и рассчитаны только на номинальные токи. Это их основное отличие от автоматических выключателей.
Приборы отличаются исключительной электрической и механической износостойкостью. Их устанавливают в механизмах лифтов, транспортных средств, используют на предприятиях
В современных жилых домах редко устанавливают устаревшие пакетные выключатели. Практически повсеместно практикуется установка дифавтоматов или подключение УЗО в сочетании с автоматическим выключателем. Но есть случаи, когда старый добрый пакетник может оказаться незаменимым, например, если нужно отключить подачу тока во время электромонтажных работ.
Чем заменить?
Если пакетный выключатель (переключатель) вышел из строя его необходимо заменить новым устройством такого же типа с аналогичными (или с более высокими) параметрами. Для замены выключателя можно использовать защитный автомат, который рассчитан на работу с токами и номинальным напряжением, соответствующим нагрузкам данной цепи. Разумеется, количество полюсов необходимо соблюдать.
Для ориентации по параметрам приводим таблицу с параметрами.
Таблица 2.
| Название | Номинальный ток А | Степень защиты | |||
| 220В | 380В | ||||
| ПВ1-16-М3 | 1 | 16 | 10 | 1 | IP00 |
| ПВ2-16-М3 | 2 | 16 | 10 | 1 | IP00 |
| ПВ3-16-М3 | 3 | 16 | 10 | 1 | IP00 |
| ПВ2-40-М3 | 2 | 40 | 25 | 1 | IP00 |
| ПВ3-40-М3 | 3 | 40 | 25 | 1 | IP00 |
| ПВ4-40-М3 | 4 | 40 | 25 | 1 | IP00 |
| ПВ2-100-М3 | 2 | 100 | 60 | 1 | IP00 |
| ПВ3-100-М3 | 3 | 100 | 60 | 1 | IP00 |
| ПВ4-100-М3 | 4 | 100 | 60 | 1 | IP00 |
| ПВ1-16-М1 IP56 пластик | 1 | 16 | 10 | 1 | IP56 |
| ПВ2-16-М1 IP56 пластик | 2 | 16 | 10 | 1 | IP56 |
| ПВ3-16-М1 IP56 пластик | 3 | 16 | 10 | 1 | IP56 |
| ПВ2-40-М1 IP56 пластик | 2 | 40 | 25 | 1 | IP56 |
| ПВ3-40-М1 IP56 пластик | 3 | 40 | 25 | 1 | IP56 |
| ПВ4-40-М1 IP56 пластик | 4 | 40 | 25 | 1 | IP56 |
| ПВ2-100-М1 IP56 пластик | 2 | 100 | 60 | 1 | IP56 |
| ПВ3-100-М1 IP56 пластик | 3 | 100 | 60 | 1 | IP56 |
| ПВ4-100-М1 IP56 пластик | 4 | 100 | 60 | 1 | IP56 |
| ПП1-16-H2-М3 | 1 | 16 | 10 | 2 | IP00 |
| ПП2-16-H2-М3 | 2 | 16 | 10 | 2 | IP00 |
| ПП3-16-H2-М3 | 3 | 16 | 10 | 2 | IP00 |
| ПП4-16-H2-М3 | 4 | 16 | 10 | 2 | IP00 |
| ПП2-40-H2-М3 | 2 | 40 | 25 | 2 | IP00 |
| ПП3-40-H2-М3 | 3 | 40 | 25 | 2 | IP00 |
| ПП4-40-H2-М3 | 4 | 40 | 25 | 2 | IP00 |
| ПП2-100-H2-М3 | 2 | 100 | 60 | 2 | IP00 |
| ПП3-100-H2-М3 | 3 | 100 | 60 | 2 | IP00 |
| ПП4-100-H2-М3 | 4 | 100 | 60 | 2 | IP00 |
| ПП2-16-H2-М2 IP56 пластик | 2 | 16 | 10 | 2 | IP56 |
| ПП3-16-H2-М2 IP56 пластик | 3 | 16 | 10 | 2 | IP56 |
| ПП4-16-H2-М2 IP56 пластик | 4 | 16 | 10 | 2 | IP56 |
| ПП2-40-H2-М2 IP56 пластик | 2 | 40 | 25 | 2 | IP56 |
| ПП3-40-H2-М2 IP56 пластик | 3 | 40 | 25 | 2 | IP56 |
| ПП4-40-H2-М2 IP56 пластик | 4 | 40 | 25 | 2 | IP56 |
| ПП2-100-H2-М2 IP56 пластик | 2 | 100 | 60 | 2 | IP56 |
| ПП3-100-H2-М2 IP56 пластик | 3 | 100 | 60 | 2 | IP56 |
| ПП3-16-H3-М3 | 3 | 16 | 10 | 3 | IP00 |
| ПП3-40-H3-М3 | 3 | 40 | 25 | 3 | IP00 |
| ПП4-40-H3-М3 | 4 | 40 | 25 | 3 | IP00 |
| ПП2-100-H3-М3 | 2 | 100 | 60 | 3 | IP00 |
| ПП3-100-H3-М3 | 3 | 100 | 60 | 3 | IP00 |
| ПП4-100-H3-М3 | 4 | 100 | 60 | 3 | IP00 |
| ПП2-16-H3-М2 IP56 пластик | 2 | 16 | 10 | 3 | IP56 |
| ПП3-16-H3-М2 IP56 пластик | 3 | 16 | 10 | 3 | IP56 |
| ПП4-16-H3-М2 IP56 пластик | 4 | 16 | 10 | 3 | IP56 |
| ПП2-40-H3-М2 IP56 пластик | 2 | 40 | 25 | 3 | IP56 |
| ПП3-40-H3-М2 IP56 пластик | 3 | 40 | 25 | 3 | IP56 |
| ПП4-40-H3-М2 IP56 пластик | 4 | 40 | 25 | 3 | IP56 |
| ПП2-100-H3-М2 IP56 пластик | 2 | 100 | 60 | 3 | IP56 |
| ПП3-100-H3-М2 IP56 пластик | 3 | 100 | 60 | 3 | IP56 |
| ПП1-16-H4-М3 | 1 | 16 | 10 | 4 | IP00 |
| ПП2-16-H4-М3 | 2 | 16 | 10 | 4 | IP00 |
| ПП3-16-H4-М3 | 3 | 16 | 10 | 4 | IP00 |
| ПП4-16-H4-М3 | 4 | 16 | 10 | 4 | IP00 |
| ПП2-40-H4-М3 | 2 | 40 | 25 | 4 | IP00 |
| ПП3-40-H4-М3 | 3 | 40 | 25 | 4 | IP00 |
| ПП4-40-H4-М3 | 4 | 40 | 25 | 4 | IP00 |
| ПП2-100-H4-М3 | 2 | 100 | 60 | 4 | IP00 |
| ПП3-100-H4-М3 | 3 | 100 | 60 | 4 | IP00 |
| ПП4-100-H4-М3 | 4 | 100 | 60 | 4 | IP00 |
| ПП2-16-H4-М2 IP56 пластик | 2 | 16 | 10 | 4 | IP56 |
| ПП3-16-H4-М2 IP56 пластик | 3 | 16 | 10 | 4 | IP56 |
| ПП4-16-H4-М2 IP56 пластик | 4 | 16 | 10 | 4 | IP56 |
| ПП2-40-H4-М2 IP56 пластик | 2 | 40 | 25 | 4 | IP56 |
| ПП3-40-H4-М2 IP56 пластик | 3 | 40 | 25 | 4 | IP56 |
| ПП4-40-H4-М2 IP56 пластик | 4 | 40 | 25 | 4 | IP56 |
| ПП2-100-H4-М2 IP56 пластик | 2 | 100 | 60 | 4 | IP56 |
| ПП3-100-H4-М2 IP56 пластик | 3 | 100 | 60 | 4 | IP56 |
| ПП3-16-P-М3 | 3 | 16 | 10 | Реверсивный | IP00 |
| ПП3-40-P-М3 | 3 | 40 | 25 | Реверсивный | IP00 |
| ПП3-100-P-М3 | 3 | 100 | 60 | Реверсивный | IP00 |
| ПП3-16-P-М2 IP56 пластик | 3 | 16 | 10 | Реверсивный | IP56 |
| ПП3-40-P-М2 IP56 пластик | 3 | 16 | 10 | Реверсивный | IP56 |
| ПП3-100-P-М2 IP56 пластик | 3 | 100 | 60 | Реверсивный | IP56 |
Устройство и принцип работы
Основное предназначение пакетн ых выключателей состоит в своевременном включении и выключении электрических контактов при работе на линиях с небольшим напряжением. Переменный ток имеет рабочее напряжение до 380 вольт, а постоянный – до 220 вольт. Значение рабочей частоты составляет 50 Гц и выше. Данные приборы не обеспечивают высокоэффективную защиту, однако из-за низкой стоимости, они пользуются высоким спросом у потребителей.
Пакетн ики оборудуются несколькими рабочими полюсами, которые обеспечивают включение соответствующего количества коммутационных пакетов со стационарными и двигающимися контактами. Стационарные контакты изготавливаются в форме ножей и устанавливаются в пластиковых шайбах. Движущиеся контакты фиксируются на изолированном поворотном штыре. Внешний вид пакетн ика напоминает небольшой бочонок с рукояткой и выводами для проводов. Скорость коммутации регулируется специально установленными пружинами, независимо от того, с какой скоростью вращается рукоятка.
Принцип работы устройства довольно простой. Когда рукоятка устанавливается в нужное положение, происходит натяжение пружины. Созданное усилие оказывает воздействие на пружинную шайбу, которая поворачивается до упора и переходит во включенное состояние. Фиксаторы, установленные на крышке, стабилизируют шайбу в определенном положении. Во время поворота шайбы срабатывают контакты, подключенные к ней, и электрический ток начинает поступать в сеть.
Пакетн ики имеют конструктивную особенность в виде выводов без изоляции, находящихся под напряжением при подключении к сети. Поэтому, до начала электромонтажных работ их нужно отключать, чтобы избежать поражения электротоком.
Устройство автомата
Чтобы перейти к схемам подключения автомата, необходимо разобраться в первую очередь с его конструкцией. А так как нас интересует именно подключение проводов к нижним или верхним контактам прибора, то надо понимать, что оба контакта (подвижный и неподвижный) изготавливаются из разных металлических сплавов.
Когда дело касается сети переменного тока, то при коммутации автомата его контакты выгорают равномерно, и здесь разницы, куда подключать провода, нет никакой. Если автомат располагается в схеме с постоянным током, то выбор контакта подключения – важная составляющая правильной и долгосрочной работы самого прибора. При высокой величине силы тока наблюдается перенос металлов с одного контакта на другой, поэтому в таких сетях подключение питающих проводов надо производить только сверху, то есть, через неподвижный контакт.
Теперь переходим непосредственно к самому устройству автомата. Чтобы вы поняли, что находится внутри этого прибора, рекомендуем ознакомиться с рисунком ниже.
Два основных элемента, которые выполняют защитные функции автомата – это расцепители электромагнитный и тепловой.
Схемы подключения дифавтомата
Электромагнитный расцепитель
Этот элемент является защитным, который срабатывает в том случае, если в электрической цепи, куда был установлен сам автомат, появилось короткое замыкание. Именно в этот момент в цепи появляются токи огромной величины (практически превышающие номинальное значение тока в тысячи раз). Чтобы не сгорела проводка и бытовые приборы, включенные в розетки, расцепитель мгновенно отключает подающую сеть. Время отключения – это миллисекунды. Кстати, существует определенная маркировка по времятоковым характеристикам. Обозначается она буквами латинского алфавита и наносится на корпус самого автоматического выключателя. В быту чаще используются типы «А», «В», и «С».
Сама конструкция электромагнитного расцепителя – это сердечник (соленоид), вокруг которого расположены витки пружины. Соленоид связан напрямую с подвижным контактом автомата. А вот пружина соединяется последовательно с силовыми контактами и тепловым расцепителем. Номинальный ток слишком мал, чтобы созданный внутри катушки магнитный поток, смог втянуть сердечник и тем самым разомкнуть контакты. Как только в сети возникает короткое замыкание, то есть, появляется тог огромной величины, внутри катушки (пружины) возникают большие магнитные потоки, пружина сжимается и втягивает в себя сердечник, который в свою очередь тут же размыкает силовые контакты. А, значит, сеть будет обесточена.
Тепловой расцепитель
Этот элемент предназначается для защиты электрической цепи, если в ней начинают действовать большие нагрузки, отличные от номинальной. Это расцепитель, так сказать, замедленного действия. Он будет определенное время держать перегруз, и если последний не снизится до номинального значения, то отключит питание. Сразу оговоримся, что тепловой расцепитель не будет реагировать на скачки тока кратковременного действия.
Чисто конструктивно тепловой расцепитель представляет собой биметаллическую пластину, которая, по сути, является консолью. Ее свободный конец соединен с механизмом, который и будет разъединять контакты. При номинальном токе свободный конец пластины располагается близко к рычагу расцепительного механизма. Как только в цепи начнется перегрузка, пластина начинает нагреваться и изгибаться, тем самым действуя на рычаг, тот в свою очередь на механизм, а последний на контакты, размыкая их.
Вот такое достаточно сложное устройство автоматического выключателя и принцип действия.
Классификация и маркировка
Классификация зависит от разных признаков:
- в зависимости от места крепления кабелей — делятся на переднее, заднее подключение.
- по степени защиты от внешних факторов — открытые, защищенные, герметичные устройства.
- по ключевым особенностям конструкции — пакетно-кулачковые, барабанные.
Несмотря на существующее разнообразие выключателей, все они обладают общими эксплуатационными характеристиками.
Маркировка позволяет определить уровень защиты, тип размещения, номинальный ток. В остальном можно наткнутся и на такие обозначения: «П» – переключатель, «П» – пакетный, «Г» – герметичный; 1-4 – указанное количество полюсов; «Н» – направление; «сил.» (силуминовый) и «пл.» (пластиковый) — используются для указания материал корпуса.
Конструкционные особенности пакетника
В конструкцию пакетника входят контактная группа и механизм переключения. Они заключены в оболочку, где также находятся подвижные контакты, зафиксированные на квадратной втулке из электроизоляционного материала.
Устройство снабжено неподвижными контактами, клеммы которых выходят из корпуса и по своей форме напоминают ножи. Контакты соединяются и разъединяются с помощью пружины. Ею управляют посредством рубильника.
Сам корпус прибора сборный: его составляют из электроизоляционных шайб, которые скрепляют специальными шпильками. Клеммами подвижных контактов управляют посредством рукояти, которая задействует пружину переключающего механизма
Поворот рукояти заводит пружину переключающего механизма. Она на четверть оборота поворачивает фигурную шайбу и подвижные контакты. Ход шайбы ограничивается упором, расположенным в крышке.
Подвижные контакты прикреплены к пластинам, сделанным из фибры. Материал, нагреваясь, выделяет газ, который под давлением движется сквозь отверстия пакета. Вместо газа в корпус поступает неионизированный воздух и гасит дугу.
Дисковый пакетный выключатель включается-выключается поворотом рукояти строго на 90 градусов. Рубильник может находиться только в двух положениях, в отличие от кулачкового переключателя, где переключение контактов зависит от расположения ручки
Благодаря простоте конструкции и удобству эксплуатации пакетники широко применяют в таких сферах:
- в качестве выключателей ввода;
- для переключения цепей управления;
- как распределители электротока;
- для управления электродвигателями.
Существует множество разнотипных моделей, предназначенных для использования в разных условиях: в сухих и влажных помещениях, для установки в щитках и технологических нишах.
