Особенности и устройство
Панельные радиаторы – это современные отопительные приборы, состоящие из стальных панелей и предназначенные для различных систем отопления в частных домах и квартирах. Для улучшения конвекторной теплоотдачи и увеличения площади передачи тепла внутри панелей размешены специальные стальные ребра, имеющие П-образную форму.
Благодаря этому показатель теплоотдачи возрастает до 50%. Главной особенностью таких изделий считается отсутствие секций, вместо которых лицевая сторона оформлена в виде цельной панели, созданной из двух листов стали толщиной в 1,25 мм.
Иногда встречаются также модели из оцинкованной стали, в которых оребрение пластин выполняется металлом толщиной от 0,04 до 0,5 мм. Снаружи приборы панельного типа проходят грунтование и покраску с помощью порошкового метода. Стандартно радиаторы окрашивают в белый цвет, но можно встретить и цветные панели, изготовленные производителями под заказ.
Обычно изделия состоят из двух или трёх панелей, декорированных сбоку и сверху решеткой. В результате этого радиатор приобретает эстетичный вид и оригинально вписывается в любой современный дизайн.
Поэтому уже через 15 минут после включения прибора помещение будет теплым, потому что нагрев выполняется не только за счет передачи теплого воздуха, но и путем выделения тепла от самого корпуса.
Панельные радиаторы отлично подходят для эксплуатации в загородных домах, это обусловлено тем, что они рассчитаны на рабочий процесс при низком давлении системы. Что же касается квартир в многоэтажных домах, то в них, как правило, данные устройства устанавливают при наличии автономных систем, так как давление в централизованных системах часто превышает 10 атмосфер. Также панельный вариант не рекомендуется для централизованного отопления, потому что может произойти загрязнение теплоносителя и его выход из строя.
Конструктивные особенности
Стальной панельный радиатор – это часть отопительной системы, отвечающая за передачу тепла в окружающую среду. Такое изделие может состоять из нескольких блоков (от 1 до 3 панелей), каждый из которых может быть выполнен в форме, способствующей максимальной теплопередаче.
Также к конструкционным особенностям относятся следующие характеристики:
- каждая панель оснащена П-образными ребрами, усиливающими конвекционный обогрев помещения на 50%;
- для изготовления панели используются две части из штампованной холоднокатаной стали, которые свариваются между собой (иногда для изготовления используют нержавеющую сталь), стандартная толщина основной части варьируется от 1.2 до 1.25 мм, а ребра могут быть толщиной от 0.4 до 0.5 мм;
- перед покраской детали грунтуют посредством катафореза, после чего наносится порошковое покрытие (основной цвет изделий – белый, но возможна покраска на заказ в любой другой цвет);
- в радиаторах из 2 или 3 панелей зачастую присутствует декоративная обрешетка сверху и сплошные панели по бокам;
- согласно ГОСТ, у стандартного одинарного радиатора есть по 2 патрубка с каждой стороны.
Рабочие характеристики стальных радиаторов отопления
Основателем трубчатого радиатора является Роберт Зендер, и нет ничего удивительного в том, что первая компания, которая занималась производством подобных радиаторов, называлась Zehnder. Изначально радиатор трубчатого типа использовался вовсе не для отопительной системы, а для охлаждения мотора мотоцикла. Через некоторое время такие радиаторы нашли себе применение и в промышленной сфере.
Среди рабочих параметров и характеристик стальных радиаторов можно выделить следующие:
- Так как для изготовления подобных отопительных приборов используется металл высокого качества, они способны выдержать довольно высокое рабочее давление. Такие радиаторы отопления из нержавеющей стали лучше всего подходят для построек индивидуального характера. В индивидуальной системе отопления не наблюдается такого высокого давления, как в многоэтажных домах, поэтому стальные радиаторы смогут прослужить довольно долгое время. К тому же, такие радиаторы смогут работать без всяких перебоев.
- Для изготовления таких радиаторов используются несложные технологии, поэтому их розничная цена сравнительно низкая. Исходя из этого показателя, можно выбрать радиатор наиболее подходящий для конкретного помещения.
Изготовление стальных радиаторов отопления
- Стальные радиаторы обладают довольно хорошей устойчивостью к ударам гидравлического характера. Секции таких радиаторов свариваются без использования различных прокладок, поэтому они обладают такой высокой устойчивостью к повреждениям механического характера.
- Внешний облик – это самое главное преимущество подобных радиаторов. Железные батареи отопления можно покрасить в любой цвет, который вам больше всего по нраву. Их можно размещать горизонтальным образом, под углом или вертикальным образом. Также можно дополнить количество секций к таким радиаторам. Посредством стальных радиаторов отопления можно обогреть помещение с любой площадью.
- Стальные радиаторы – это довольно универсальные устройства. Их можно использовать практически с любыми крепежными материалами. Стальные радиаторы обычно продаются в комплекте с крепежными элементами. Благодаря этому их монтаж можно осуществить довольно точно и быстро.
Цены на оборудование Стальные панельные радиаторы Лидея ЛК Тип 33
| Код товара | Артикул производителя | Описание | Глубина мм | Высота мм | Ширина мм | МОР мм | Мощн. Вт | Масса кг | Наличие | Цена, руб | Кол-во шт | Сделать ЗАКАЗ |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ЛК330304 | ЛК 33 300 400 | 153 | 300 | 400 | 244 | 511 | 11,1 | по запросу | 3 790 | Купить | ||
| ЛК330305 | ЛК 33 300 500 | 153 | 300 | 500 | 244 | 638 | 13,4 | по запросу | 4 190 | Купить | ||
| ЛК330306 | ЛК 33 300 600 | 153 | 300 | 600 | 244 | 766 | 15,6 | по запросу | 4 580 | Купить | ||
| ЛК330307 | ЛК 33 300 700 | 153 | 300 | 700 | 244 | 894 | 17,9 | по запросу | 4 980 | Купить | ||
| ЛК330308 | ЛК 33 300 800 | 153 | 300 | 800 | 244 | 1021 | 20,1 | по запросу | 5 370 | Купить | ||
| ЛК330309 | ЛК 33 300 900 | 153 | 300 | 900 | 244 | 1149 | 22,4 | по запросу | 5 720 | Купить | ||
| ЛК330310 | ЛК 33 300 1000 | 153 | 300 | 1000 | 244 | 1277 | 24,7 | по запросу | 6 130 | Купить | ||
| ЛК330311 | ЛК 33 300 1100 | 153 | 300 | 1100 | 244 | 1404 | 27 | по запросу | 6 550 | Купить | ||
| ЛК330312 | ЛК 33 300 1200 | 153 | 300 | 1200 | 244 | 1532 | 29,4 | по запросу | 6 970 | Купить | ||
| ЛК330313 | ЛК 33 300 1300 | 153 | 300 | 1300 | 244 | 1660 | 31,7 | по запросу | 7 290 | Купить | ||
| ЛК330314 | ЛК 33 300 1400 | 153 | 300 | 1400 | 244 | 1788 | 33,9 | по запросу | 7 700 | Купить | ||
| ЛК330315 | ЛК 33 300 1500 | 153 | 300 | 1500 | 244 | 1915 | 36,2 | по запросу | 8 080 | Купить | ||
| ЛК330316 | ЛК 33 300 1600 | 153 | 300 | 1600 | 244 | 2043 | 38,5 | по запросу | 8 470 | Купить | ||
| ЛК330317 | ЛК 33 300 1700 | 153 | 300 | 1700 | 244 | 2171 | 40,7 | по запросу | 8 880 | Купить | ||
| ЛК330318 | ЛК 33 300 1800 | 153 | 300 | 1800 | 244 | 2298 | 43,3 | по запросу | 9 290 | Купить | ||
| ЛК330319 | ЛК 33 300 1900 | 153 | 300 | 1900 | 244 | 2426 | 45,5 | по запросу | 9 570 | Купить | ||
| ЛК330320 | ЛК 33 300 2000 | 153 | 300 | 2000 | 244 | 2554 | 47,8 | по запросу | 9 980 | Купить | ||
| ЛК330322 | ЛК 33 300 2200 | 153 | 300 | 2200 | 244 | 2809 | 52,5 | по запросу | 10 770 | Купить | ||
| ЛК330324 | ЛК 33 300 2400 | 153 | 300 | 2400 | 244 | 3064 | 54,7 | по запросу | 11 570 | Купить | ||
| ЛК330326 | ЛК 33 300 2600 | 153 | 300 | 2600 | 244 | 3320 | 61,5 | по запросу | 12 370 | Купить | ||
| ЛК330328 | ЛК 33 300 2800 | 153 | 300 | 2800 | 244 | 3575 | 66 | по запросу | 13 930 | Купить | ||
| ЛК330330 | ЛК 33 300 3000 | 153 | 300 | 3000 | 244 | 3830 | 70,7 | по запросу | 15 510 | Купить | ||
| ЛК330504 | ЛК 33 500 400 | 153 | 500 | 400 | 444 | 782 | 18,3 | по запросу | 4 240 | Купить | ||
| ЛК330505 | ЛК 33 500 500 | 153 | 500 | 500 | 444 | 977 | 22,2 | по запросу | 4 750 | Купить | ||
| ЛК330506 | ЛК 33 500 600 | 153 | 500 | 600 | 444 | 1172 | 26,1 | по запросу | 5 260 | Купить | ||
| ЛК330507 | ЛК 33 500 700 | 153 | 500 | 700 | 444 | 1368 | 30 | по запросу | 5 760 | Купить | ||
| ЛК330508 | ЛК 33 500 800 | 153 | 500 | 800 | 444 | 1563 | 33,9 | по запросу | 6 280 | Купить | ||
| ЛК330509 | ЛК 33 500 900 | 153 | 500 | 900 | 444 | 1759 | 37,8 | по запросу | 6 750 | Купить | ||
| ЛК330510 | ЛК 33 500 1000 | 153 | 500 | 1000 | 444 | 1954 | 41,8 | по запросу | 7 240 | Купить | ||
| ЛК330511 | ЛК 33 500 1100 | 153 | 500 | 1100 | 444 | 2149 | 45,7 | по запросу | 7 740 | Купить | ||
| ЛК330512 | ЛК 33 500 1200 | 153 | 500 | 1200 | 444 | 2345 | 49,9 | по запросу | 8 250 | Купить | ||
| ЛК330513 | ЛК 33 500 1300 | 153 | 500 | 1300 | 444 | 2540 | 53,8 | по запросу | 8 760 | Купить | ||
| ЛК330514 | ЛК 33 500 1400 | 153 | 500 | 1400 | 444 | 2736 | 57,8 | по запросу | 9 270 | Купить | ||
| ЛК330515 | ЛК 33 500 1500 | 153 | 500 | 1500 | 444 | 2931 | 61,7 | по запросу | 9 770 | Купить | ||
| ЛК330516 | ЛК 33 500 1600 | 153 | 500 | 1600 | 444 | 3126 | 65,6 | по запросу | 10 280 | Купить | ||
| ЛК330517 | ЛК 33 500 1700 | 153 | 500 | 1700 | 444 | 3322 | 69,5 | по запросу | 10 780 | Купить | ||
| ЛК330518 | ЛК 33 500 1800 | 153 | 500 | 1800 | 444 | 3517 | 73,9 | по запросу | 11 290 | Купить | ||
| ЛК330519 | ЛК 33 500 1900 | 153 | 500 | 1900 | 444 | 3713 | 77,8 | по запросу | 11 790 | Купить | ||
| ЛК330520 | ЛК 33 500 2000 | 153 | 500 | 2000 | 444 | 3908 | 81,7 | по запросу | 12 300 | Купить | ||
| ЛК330522 | ЛК 33 500 2200 | 153 | 500 | 2200 | 444 | 4299 | 89,7 | по запросу | 13 300 | Купить | ||
| ЛК330524 | ЛК 33 500 2400 | 153 | 500 | 2400 | 444 | 4690 | 93,6 | по запросу | 14 310 | Купить | ||
| ЛК330526 | ЛК 33 500 2600 | 153 | 500 | 2600 | 444 | 5080 | 105,4 | по запросу | 15 320 | Купить | ||
| ЛК330528 | ЛК 33 500 2800 | 153 | 500 | 2800 | 444 | 5471 | 113,2 | по запросу | 16 330 | Купить | ||
| ЛК330530 | ЛК 33 500 3000 | 153 | 500 | 3000 | 444 | 5862 | 121,2 | по запросу | 17 340 | Купить |
Лучшие трубчатые стальные радиаторы
Производство трубчатых радиаторов является более затратным, поэтому и само оборудование стоит несколько дороже, чем панельные аналоги.
И хотя по теплоотдаче такие батареи также немного «проседают», зато они способны выдерживать большее давление в системе, что делает их подходящими для многоэтажных домов с центральным отоплением.
Кроме того, трубчатые радиаторы выпускаются в большем ассортименте дизайнов, могут иметь компактные и большие размеры (например, высоту до 1,5 м), а также способны выдерживать более высокую температуру теплоносителя, в среднем 95-120 градусов.
Arbonia 3057 № 69
5.0★★★★★оценка редакции100%покупателей рекомендуют этот товар
Стальные батареи от Arbonia представляют собой классические трубные радиаторы, имеющие нижнее подключение. Это экономит пространство при установке и позволяет подсоединять их к трубам, проложенным в полах.
Радиаторы имеют трехтрубную конструкцию, поэтому характеризуются высокой теплоотдачей. Они уже идут со встроенным терморегулирующим вентилем, позволяющим настраивать и поддерживать в комнате оптимальную температуру.
Достоинства:
- Сдержанный дизайн;
- Нижнее подключение;
- Высокая тепловая мощность;
- Трехтрубная конструкция;
- Терморегулятор.
Недостатки:
Высокая цена.
Трубчатые радиаторы Arbonia будут органично смотреться в помещениях с классическим и современным дизайном.
КЗТО РС
4.9★★★★★оценка редакции92%покупателей рекомендуют этот товарСмотрите обзор
Серия трубчатых радиаторов РС от КЗТО – это стальное оборудование повышенной тепловой мощности, устойчивое к высокому давлению.
Батареи кратковременно выдерживают до 25 бар (рабочий показатель 15 бар), что делает их подходящими для установки в многоэтажных домах. Радиаторы соответствуют требованиям для монтажа в зданиях с повышенными санитарно-гигиеническими нормами.
Устройства КЗТО РС имеют необычный дизайн. Они не только эффективно обогревают помещение, но и способны украсить интерьер. В коллекцию входит оборудование с боковым и нижним подключением, с установкой на стену или на ножки, с подключением ½ и ¾ дюйма.
Достоинства:
- Разнообразие моделей;
- Привлекательный дизайн;
- Высокое рабочее давление;
- Соответствие санитарно-гигиеническим нормам;
- Высокая эффективность работы.
Недостатки:
Нет терморегулятора.
Радиаторы КЗТО РС подходят для монтажа в любые системы отопления с медными, стальными, пластиковыми и полиэтиленовыми трубами.
IRSAP Tesi 30365
4.9★★★★★оценка редакции90%покупателей рекомендуют этот товар
Элегантные стальные радиаторы Tesi 30365 от IRSAP выполнены в классическом для них дизайне и могут подойти множеству интерьеров.
Главное преимущество оборудования – использование лазерной сварки составных элементов, что обеспечивает максимальную герметичность. Отсутствие грубых сварочных швов предотвращает скопление загрязнений внутри, а значит, радиаторы прослужат достаточно долго.
Батареи предназначены для бокового подключения. Они способны выдерживать давление в системе до 10 бар. Имея компактные габариты, радиаторы обладают на удивление хорошей теплоотдачей.
Достоинства:
- Лазерная сварка швов;
- Компактные габариты;
- Высокая теплоотдача;
- Элегантный дизайн;
- Долговечность.
Недостатки:
Отсутствие терморегулятора.
Стальные радиаторы Tesi 30365 от IRSAP подойдут для частных и малоэтажных домов с небольшим и средним давлением воды в системе.
Схема нанесения защитного покрытия и окраски радиаторов
КЭФ — самый передовой метод окраски панельных стальных радиаторов. Он зарекомендовал себя высокой стойкостью, долговечностью и надежностью покрытия. Технологический процесс включает в себя три основных стадии:
- Первая стадия заключается в нанесении на сталь тончайшего покрытия из марганца и фосфатов цинка. Этот слои увеличивают стойкость металла к коррозии, что увеличивает срок эксплуатации радиаторов.
- Вторая стадия — это погружение радиатора в красящий состав и дальнейшее проведение процесса окрашивания методом катодного электрофореза. Смысл заключается в том, что емкость с краской подключена к положительному электроду (катоду), тогда как сама панель – к отрицательному (аноду). Окрашивание останавливается тогда, когда состав равномерным слоем покроет всю поверхность панели — этот слой выполняет роль изоляционного материала.
- Третий этап заключается в процессе нанесения на слой краски эпоксидного порошка и его оплавления при высоких температурах. Этот слой формирует глянцевое высококачественное покрытие заданного цвета, которое не выцветает и не желтеет, хорошо противостоит внешним истирающим, процарапывающим воздействиям.
Для окрашивания не используются веществ, содержащих формальдегидные составляющие и тяжелые металлы. В составе наносимой краски содержится всего 2% растворителя, притом что при окрашивании менее передовым методом АЭФ его содержание составляет 9 ÷ 10%. Именно благодаря малому содержанию растворителя, радиатор даже при нагреве до 100 ÷ 120 градусов не выделяет вредных для организма человека веществ.
После завершения всех стадий окраски, готовые радиаторы подвергаются испытательной нагрузке — опрессовке под давлением 1,3 МПа. Успешное прохождение испытаний дает гарантию на безаварийную эксплуатацию батарей в течение 10 ÷ 12 лет.
При приобретении панельных батарей, нужно обязательно поинтересоваться, каким из трех способов была нанесена на металл краска.
Кроме этого, нужно обратить внимание на качество покрытия. Оно должно быть одинаково ровным и однородным, как с наружной стороны радиаторов, так с тыльной
Если качество окраски внешней и обратной сторон радиатора визуально отличаются – это говорит о недобросовестном изготовлении каким-то полукустарным способом, и от этого варианта лучше отказаться.
Конструкция панельных радиаторов
Радиатор может иметь различную конструкцию и состоять из одной, двух или трех панелей, каждая из которых изготавливается из двух стальных штампованных металлических пластин, сваренных между собой по контуру. При штамповке в пластинах образуются вертикальные каналы, которые будут являться путем для прохождения теплоносителя. Пластины соединяются роликовой сваркой в готовые панели. Если панелей несколько, то они соединяются между собой с помощью патрубков. Чтобы теплоотдача была максимальной, между панелями (или, если она одинарная – то сзади нее) дополнительно могут прикрепляться пластинчатые конвекторы.
Виды
Стальные панельные радиаторы классифицируются по различным критериям: по наличию конвективных ребер, по варианту подсоединения, по варианту исполнения фронтальной панели. Кроме того, выделяют различные типоразмеры панелей.
По наличию конвективных ребер выделяют два основных вида:
- с конвективными ребрами;
- гигиенические панели без ребер, отличительная черта которых – легкий доступ внутрь изделия для чистки, также они не оборудуются декоративными решетками, а применяются устройства в помещениях с повышенными требованиями к гигиеническим нормам.
Стальные панельные радиаторы также подразделяют на группы в зависимости от варианта подключения.
- Боковое подключение.
- Нижнее подключение. Такое изделие оснащается двумя дополнительными патрубками (3/4 НР или 1/2 ВР), имеет межосевое расстояние длиной в 5 см и встроенный термостатический клапан-вставку. При этом термостатическую головку необходимо приобретать отдельно. Располагаются патрубки подключения на панели справа внизу. Также существует разновидность с центральным нижним подключением, патрубки которого расположены слева внизу. Такой однопанельный вариант достаточно популярен.
По варианту исполнения фронтальной панели стальные радиаторы подразделяются на панели, отличительными особенностями которых является:
- рифление поверхности;
- плоскость и гладкость поверхности – такая особенность получается вследствие наклеивания на стандартную рифленую панель второй гладкой;
- плоскость поверхности с пересекающимися горизонтально или вертикально бороздками.
Тип панельного радиатора обозначается двумя цифрами: например, в числе «21» первая цифра указывает на количество панелей, а вторая – на то, сколько из них оснащены оребрением. У гигиенических радиаторов вторая цифра – всегда ноль (например, 30, 20, 10).

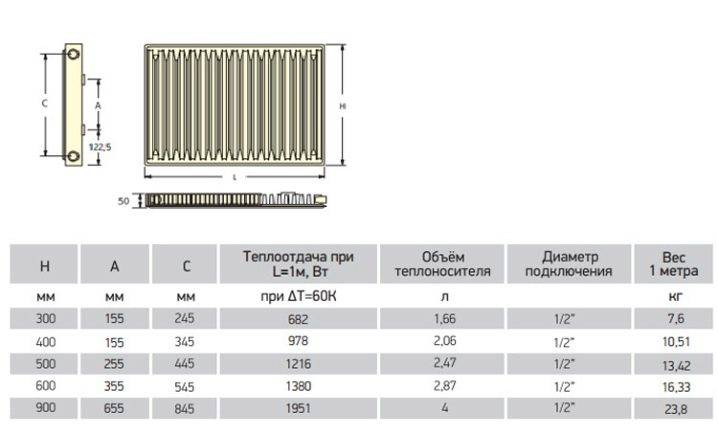

Размеры панельных радиаторов:
- высота изделий: 200, 300, 400, 450, 500, 550, 600, 900 мм;
- длина изделий: 400 – 3000 мм (с интервалом в100 мм).
Лучшие стальные панельные радиаторы
Kermi FKO 22 500
Модель подойдет для установки в частном секторе или загородном доме с автономной системой отопления. Продается только в белом цвете, окрашена защитной эмалью, устойчивой к износу. Тип – панельная (количество — 2), способ подключения – боковой.
Размещение конструкции – настенное. Изготовлено из нержавеющей стали с соблюдением технических требований. Межосевое расстояние равно 446 мм. Работает при максимальной рабочей температуре до 110 градусов по Цельсию. Рабочее давление не должно превышать 10 бар, тогда устройство прослужит свыше 10 лет. Габариты прибора (высота и толщина) – 500 и 100 мм, соответственно.
Средняя стоимость – 2300 рублей.
Kermi FKO 22 500
Достоинства:
- Немецкая надежность;
- При правильной эксплуатации прибор прослужит длительный период;
- Внешнее оформление;
- Легкий монтаж;
- Качество;
- Стоимость;
- Хорошо отдает тепло.
Недостатки:
Не выявлено.
ELSEN ERK 11 600
Рейтинг: 4.8
Отличный дизайн радиатора ELSEN ERK 11 600 привлекает внимание покупателей. Английский прибор делается в разных странах, поэтому цена может колебаться
На производстве действует многоступенчатая система контроля качества. Все операции выполняются в автоматическом режиме, позволяя минимизировать влияние человеческого фактора. Для изготовления батареи отопления используется качественная сталь толщиной 1,25 мм, готовое изделие выдерживает давление до 16 атм. Эксперты отмечают серьезную антикоррозионную подготовку. Она включает такие операции, как фосфатирование, грунтование и окрашивание. Учитывая ценовую доступность, модель заслуживает второго места в рейтинге.
На форумах часто сравнивают стальные радиаторы ELSEN с эталонным Керми. Но только оригинальная продукция заслуживает похвалы.
Purmo Compact 21s 500
Рейтинг: 4.7
Финские стальные радиаторы Purmo Compact 21s 500 созданы для систем отопления разного типа. К ним можно подключать как металлические, так и полимерные трубопроводы. Модель рассчитана на максимальную температуру 110°С, она испытана давлением 13 атмосфер. Эксперты отмечают высокий показатель теплоотдачи, который достигает 3468 Вт. Самая крупная модификация прибора вмещает 16,5 л теплоносителя, в качестве которого может выступать вода или антифриз. Радиатор имеет боковое подключение, крепить на стене прибор удобно благодаря регулируемым держателям.
Батарея заняла третье место в нашем рейтинге, т. к. во многих отзывах пользователи сообщают о недостаточно надежной антикоррозионной защите. Со временем отслаивается краска, и появляются течи.
Buderus Logatrend VK-Profil 22 500
Рейтинг: 4.7
Достойным конкурентом лидерам рейтинга является стальной радиатор с нижним подключением Buderus Logatrend VK-Profil 22 500. Доступная цена отопительного прибора удачно сочетается с высокой теплоотдачей (до 5478 Вт). Это позволяет отапливать комнаты величиной 54,6 кв. м. Специалисты выделяют стойкость к высокой температуре теплоносителя (до 120°С), в этом компоненте ему нет равных. Конструктивно батарея имеет две панели, общая толщина составляет 100 мм. При этом в один радиатор придется залить 18,9 л воды или антифриза, это не самый экономный вариант.
Пользователи неоднозначно высказываются относительно стойкости к коррозии. У одних домовладельцев с хорошей водоподготовкой проблем нет, другие жалуются на форсированный износ.
Stelrad Novello 21 500
Рейтинг: 4.6
Еще один стальной радиатор с нижним подключением попал в наш рейтинг. Модель из Нидерландов Stelrad Novello 21 500 может похвастаться теплоотдачей 3459 Вт. Изделие рассчитано на температуру теплоносителя 110°С, опрессовочное давление не должно превышать 13 бар. Вместимость одного радиатора составляет 16,89 л. Батарея имеет двухпанельную конструкцию, при этом ее толщина составляет 77 мм. Прибор снабжен регулировочным клапаном, который упрощает настройку тепловой мощности. На задней стенке батареи имеются крепежные проушины, с помощью которых осуществляется монтаж.
В целом модель сделана качественно, выглядит она стильно, но есть и ряд недостатков. К минусам можно отнести высокую цену, большой объем радиатора, сложности с монтажом.
Термограмма распространения тепла от панельного радиатора
- Экономичность использования панелей в автономной отопительной системе — объясняется небольшим количеством теплоносителя, циркулирующего по трубам и радиаторам. Чем меньше жидкого теплоносителя будет использовано в системе, тем быстрее он будет нагреваться, а значит на достижение нужной его температуры потратится меньше топлива, которое сегодня стоит немалых денег. При использовании панельных радиаторов экономия энергоносителей составляет в среднем до 35 ÷ 40% по сравнению с чугунными батареями.
- Если в доме есть маленькие дети, то, установленные панели будут гораздо безопаснее традиционных чугунных радиаторов. При случайном падении и ударе о достаточно мягкий металл кожуха панельного радиатора ребенок не получит тяжелых травм, а вот если он упадет и ударится о ребро чугунной батареи, то рана может быть гораздо серьезнее. Поэтому многие родители предпочитают закрывать батареи из чугуна экранами, что несет дополнительные затраты. Для панельных же радиаторов экраны не требуются.
Конструкции и разновидности стальных радиаторов
Так как сталь является материалом высокотехнологичным, то именно по причине таковых свойств, она была выбрана для производства современных радиаторов
Благодаря ее пластичности, прочности и гибкости, очень хорошей возможности «держать» сварочный шов и высокой теплопроводности (а это самое важное в данном материале), сталь стала именно тем материалом, что обеспечивает соответствие всем требованиям при создании систем отопления и радиаторов в частности
Эти радиаторы отопления бывают двух основных типов:
- панельный вариант;
- трубчатый.
Первый тип по своей конструкции имеет от одной до трех панелей внутри самого изделия. Панели имеют свою структуру. Внутри каждой из них имеется два плоских профиля сваренных по контуру. Изготавливаются эти панели наиболее дешевым методом современных технологий – штамповкой. Затем создаются специальные каналы овальной формы, обеспечивающие направления для транспортирования тепла. Простота производства, применение недорогой роликовой сварки, а также самые минимальные требования к процессу сборки, которая производится путем соединения с помощью патрубков, обеспечивает и вполне низкую цену этого изделия.
Стремясь увеличить теплоотдачу радиаторов, конструкторы предусматривают возможность добавления к панельным их видам внешних ребер. Для этой цели применяются особо тонкие стальные листы, что обеспечивает их быстрый прогрев и такую же скорость передачи тепла. Увеличение конвекции, что достигается применением данного конструкционного решения, позволяет рассчитывать на более быстрый прогрев воздуха в помещении. При соединении панелей в ряд, причем, когда их применяют несколько штук сразу, для них применяют специальные кожухи, что крепятся с обеих сторон. Такие радиаторы делятся на несколько типов, что обусловлено количеством панелей нагревания и конвекции внутри каждого типа.
Какие существуют типы панельных стальных радиаторов
Все типы панельных радиаторов отличаются по количеству панелей, а также наличию либо отсутствию оребрения (конвекторов). Всё это влияет на теплопередачу. Конвекторы – это П-образные стальные ребра, приваренные к панелям изнутри. Выпускаются открытые и закрытые решетками с боков и с верху радиаторы. Для уборки проще открытый радиатор, а закрытый выглядит эстетичнее. И теплоотдача у него выше.
Тип 10
Радиаторы данного типа не имеют ни конвектора, ни решетки, а только одну нагревательную панель. Цифра «1» означает, что ряд панелей один, а «0» — то, что оребрение отсутствует. Нет конвекции – нет и пыли, которая непременно ей сопутствует. Поэтому для больницы или детского садика они являются замечательным вариантом. Отсутствие боковых стенок и решетки делает уборку максимально простой.
Тип 11
Здесь тоже один ряд панелей, на тыльной стороне которых имеется оребрение. Верхней решетки нет. Благодаря наличию ребер нагрев происходит быстрее, чем у типа 10. Уборка нужна более тщательная (конвекция притягивает пыль).
Тип 20
Рядов панелей – два, но конвектор (оребрение) отсутствует. Есть решетка для выхода воздуха. Мощность выше, чем у однорядных моделей.
Тип 21
Вновь два ряда панелей, но уже с конвекторным оребрением, смонтированным между панелями. Сверху радиатор закрыт кожухом.
Тип 33
Между тремя рядами панелей сделано конвективное оребрение (три ряда). Имеется кожух. Этот тип радиаторов является самым мощным, давая больше всего тепла и быстро нагреваясь. Но и пыли он собирает больше всех.
