Что такое печь длительного горения? На каком принципе основывается ее работа?
Рассмотрим более подробно что такое печь длительного горения? На каком принципе основывается ее работа?.
Как в конечном счете производится горение дров, в первую очередь нам нужно разобраться в том. Чаще всего, эту задачу выполняет подожженная спичкой бумага либо щепки. Чтобы древесина воспламенилась, ее сначала необходимо нагреть до температуры порядка полутора сотен градусов от внешнего источника тепла. Дерево начинает медленно обугливаться и при достижении отметки около 250 градусов – разлагаться на простые химические составляющие.Разжигая костер, — это газы и водяной пар, выделяемые нагретой древесиной, дым белого цвета, который мы можем наблюдать.Способствуя дальнейшему ускорению термохимической реакции, вот, перешагнув уровень в три сотни градусов выделившиеся из дерева газообразные вещества воспламеняются.
_
Правило – положение, описывающее действия, предназначенные для выполнения. (СНиП 10-01-94)
Само по себе разложение органического топлива, такого как, к примеру говоря, дерево, на простые элементы носит название пиролиза.В без сомнениям итоге, никак не способствует экономии, остается множество отходов, что. И все бы хорошо, но обычное горение древесины не до конца использует весь заложенный в энергоносителе потенциал.
Используют топливо намного более эффективно, пиролизные печи, один из вариантов которой мы рассмотрим в данной статье. В тоже время первичное топливо медленно тлеет, что позволяет добиться гораздо большего времени работы на одной закладке поленьев. Основной секрет заключается в том, что горение выделяющихся при нагреве древесины газов производится отдельно от самого энергоносителя.Оставляя в дальнейшем уже после лишь небольшое количество пепла, в печах типа «бубафоня» и других пиролизных отопительных приборах все сгорает практически на 100%.
<-
Как производится горение
Принцип работы печи Бубафоня «на пальцах»
Можно долго рассказывать теорию, поясняющую работу этой отопительной установки и оперировать терминами, понятными лишь инженеру-теплотехнику. Наша же задача состоит в том, чтобы помочь домашним мастерам сделать печь Бубафоня своими руками.
Поэтому коротко перечислим самые важные ее особенности:
- Процесс горения топлива идет сверху вниз (как у восковой свечки), а не снизу вверх, как у обычной печи. Дрова закладываются в вертикальном положении, а сверху на них насыпают щепки, опилки и бумагу для растопки.
- Для дожигания пиролизных газов используется распределитель воздуха – стальной «блин» с лопастями и отверстием посередине. Воздух в зону горения поступает через трубу, приваренную к «блину». За внешнее сходство эту конструкцию иногда называют «поршень».
- Топливо поджигается сверху (при снятом распределителе воздуха). После разгорания пламени, «блин» с лопастями ставится на топливный массив, а сверху на корпус печи надевается крышка. Некоторые пользователи разжигают печь прямо через воздушную трубу, заливая в нее немного керосина.
- Процесс термического разложения древесины происходит под «поршнем». Под его весом горящее топливо уплотняется, температура возрастает и происходит термическое разложение с выделением горючих газов. По мере сгорания дров «поршень» опускается вниз, не давая топливу разрыхлиться и потерять температуру, необходимую для пиролиза.
- Выделяемый топливом горючий газ сгорает над поверхностью распределителя воздуха, увеличивая КПД печи на 20-30%.
Тяга печи регулируется посредством задвижки, установленной на трубе «поршня». Кислород, необходимый для горения пиролизного газа, поступает в верхнюю камеру через зазор между «поршнем» и крышкой. Поскольку тяга у такой печки достаточно мощная, то выхода дымовых газов через зазор между крышкой и корпусом, а также поршнем и крышкой не происходит. Высота дымовой трубы, по отзывам владельцев должна быть не менее 4 метров.
Достоинства и недостатки
Твердотопливные печи Бубафоня отличаются простотой и неплохими характеристиками. Они избавляют пользователей от лишних хлопот с дровами, обеспечивая длительную подачу тепла в помещения. Давайте ознакомимся с их основными достоинствами:
Топливо в Бубафоне горит достаточно долго, хорошо прогревая помещение, однако, как только горение прекращается, печь очень быстро остывает.
- Длительное горение – от 6 до 20-24 часов (и даже больше). Все зависит от размеров используемого агрегата и качества используемого топлива;
- Простейшая конструкция – позволяет с легкостью собрать печь Бубафоня своими руками, используя подручные инструменты;
- Минимум регулировок – единственным регулятором является небольшая шиберная заслонка в трубе для подачи воздуха;
- Не требует электроэнергии – печь Бубафоня может работать в зданиях без электрификации;
- Надежность – если мы взглянем на схему данной печки, то мы обнаружим, что ломаться в ней практически нечему;
- Возможность работы на любых видах твердого топлива – вплоть до антрацита, характеризующегося максимальным тепловыделением.
Есть и некоторые минусы:
- Быстрая потеря температуры при затухании дров – теплу здесь просто негде аккумулироваться;
- Не самая красивая конструкция – в наибольшей степени это относится к самодельным агрегатам, которые часто собираются из старых газовых баллонов и бочек;
- Сложности в уходе – загрузка дров требует извлечения прижимного блина и тщательного очищения дна печки от золы и угольков;
- Необходимо заботиться об удалении сажи и конденсата – сажа чаще всего образуется при сжигании угля;
- Слишком интенсивное горение печи Бубафоня может привести к перегреву воздуха или теплоносителя (при использовании водяной рубашки) – поэтому самый минимальный контроль все-таки необходим;
- Возможность попадания дыма в помещение – это случается за счет эффекта обратной тяги, когда дым выходит через трубу для подачи воздуха.
Некоторые минусы довольно серьезные, но с ними придется мириться. Например, для более легкого удаления конденсата рекомендуется поработать над дымоходом, а для того чтобы дать тяге правильное направление, следует установить в системе дутьевой вентилятор с регулировкой скорости вращения.
Самый простой способ сбора конденсата – сделать дымоход с вертикальным отводом вниз. Дым будет уходить в верхнюю часть, а конденсат будет собираться в нижней части, оснащенной краном для слива.
Последовательность изготовления
В качестве примера рассмотрим процесс изготовления печки Бубафоня из газового баллона. Первый этап работы — срезка его верхней части. Позже она понадобится нам в качестве крышки корпуса.
Фото № 1 Старый баллон из под газа – основа пиролизной печи
Второй шаг – изготовление колена-вытяжки. Для этого в боковой части корпуса баллона нужно вырезать отверстие подходящего диаметра. Колено сваривают из уголкового обрезка стальной трубы диаметром 100-120 мм. Для стояка дымохода придется найти более широкую трубу – 120-150 мм. Такой диаметр необходим для улучшения тепловой эффективности котла.
На конце вытяжки нужно приварить переходник для установки дымохода (Фото №2 и №3). Уплотнение перехода «вытяжка-стояк» выполняется шнуровым асбестом на глине или стеклотканью.
Фото №2

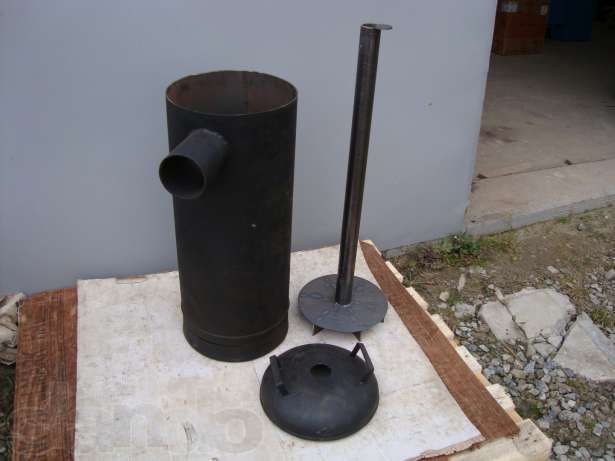

Фото №3 Отвод из стальной трубы с переходником
Шаг третий. Привариваем к крышке две ручки и верхний патрубок, который будет направлять движение «поршня». К корпусу печи крепим сваркой стальную полосу. Она создаст бортик, препятствующий сдвигу крышки с корпуса.
В крышке баллона газовой сваркой вырезаем отверстие для установки воздуховодной трубы (внешний диаметр 80-90 мм).

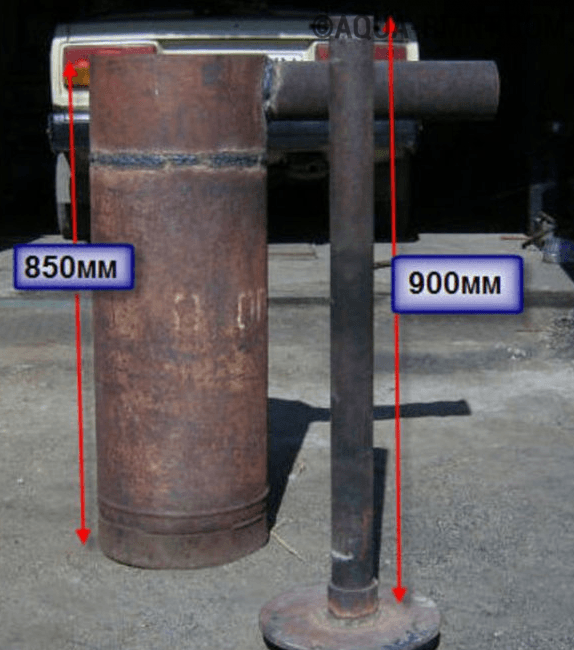

Фото №4 Половина печи готова
Воздуховодная труба может быть не только круглой, но и квадратной. От этого работа буржуйки не ухудшится, зато ее сборка станет проще (фото №5).

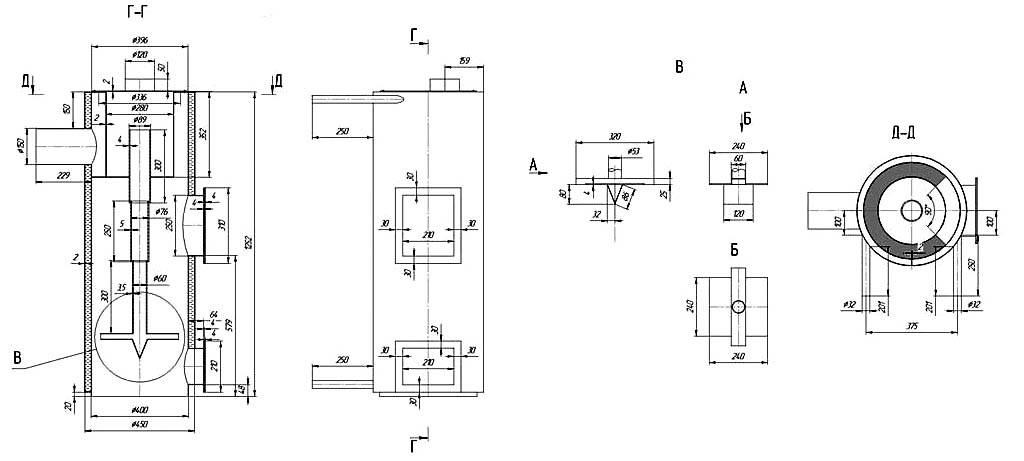

Фото №5 Квадратная труба воздухораспределителя
Шаг четвертый – из толстого стального листа (3-4 мм) вырезается «блин» с отверстием посередине, диаметром равным диаметру трубы воздуховода. Зазор между краем пластины воздухораспределителя и стенками баллона должен составлять 1/20 диаметра «блина».
Толщину металла для пластины выбирают в зависимости от размера корпуса котла. Так, для бытового газового баллона диаметром 30 см для изготовления «блина» потребуется пластина толщиной 8-10 мм. Для 200-литровой бочки эта толщина будет меньше (4-6 мм).
Снизу к пластине воздухораспределителя привариваем шесть лопастей. Они необходимы для равномерного горения топлива в нижней камере и полного сгорания пиролизных газов в верхней (фото №6).
Фото №6 Основная деталь печи – воздухораспределитель «поршень» с лопастями
В некоторых конструкциях в центре распределительного узла крепится вторая круглая пластина меньшего размера с небольшим отверстием (3-4 см). Она нужна для того, чтобы между топливом и лопастями оставалось свободное пространство выхода газов, а горящие угли не забивали канал подачи воздуха. Собрав все части печи, остается загрузить ее дровами, установив их вертикально, а сверху на них разложить щепки и бумагу для розжига (фото №7 и №8).
Фото №7 Дымовая труба через уплотнение установлена на патрубок и готова к работе
Фото №8 Печь загружена топливом
Фото №9 Воздухораспределитель устанавливается в корпус

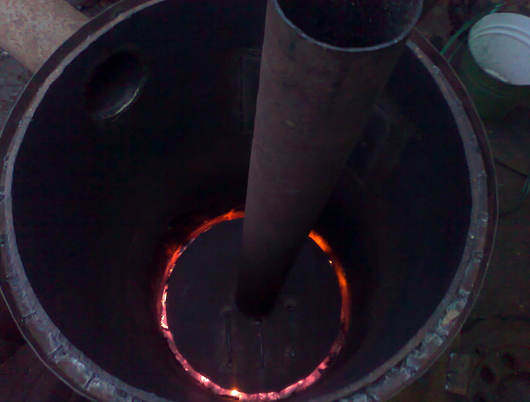

Фото №10 На корпус одевается крышка и котел разжигается через воздуховод при помощи небольшой порции керосина
Если печка будет топиться не сухими, а сырыми дровами, то в конструкцию дымовой трубы нужно внести изменения. Ее следует продлить вниз, сделав колено для сбора конденсата и поставить на нем сливной кран.
Конструкция и принцип работы
Устройство печки довольно простое. Она состоит из четырёх основных узлов:
- Корпус. Для его изготовления часто применяется бытовой газовый баллон. На нём обрезают верхнюю часть, которая впоследствии используется для изготовления оголовка печи.
Крышка. В обрезанной части по оси прорезается отверстие для штока. Для удобства пользования к этой детали привариваются ручки из любого подходящего материала.
Шток. Он состоит из трубы, по которой внутрь теплового агрегата поступает воздух. В её нижней части приваривается поршень, предназначенный для уплотнения топлива. На нижней поверхности поршня нужно установить рёбра, обеспечивающие зазор между ним и поверхностью слоя топлива. В верхней части трубы устанавливается заслонка, позволяющая регулировать подачу воздуха в камеру сгорания.
- Дымовая труба. Она выводится через верхнюю часть камеры сгорания непосредственно под крышкой.
Принцип действия

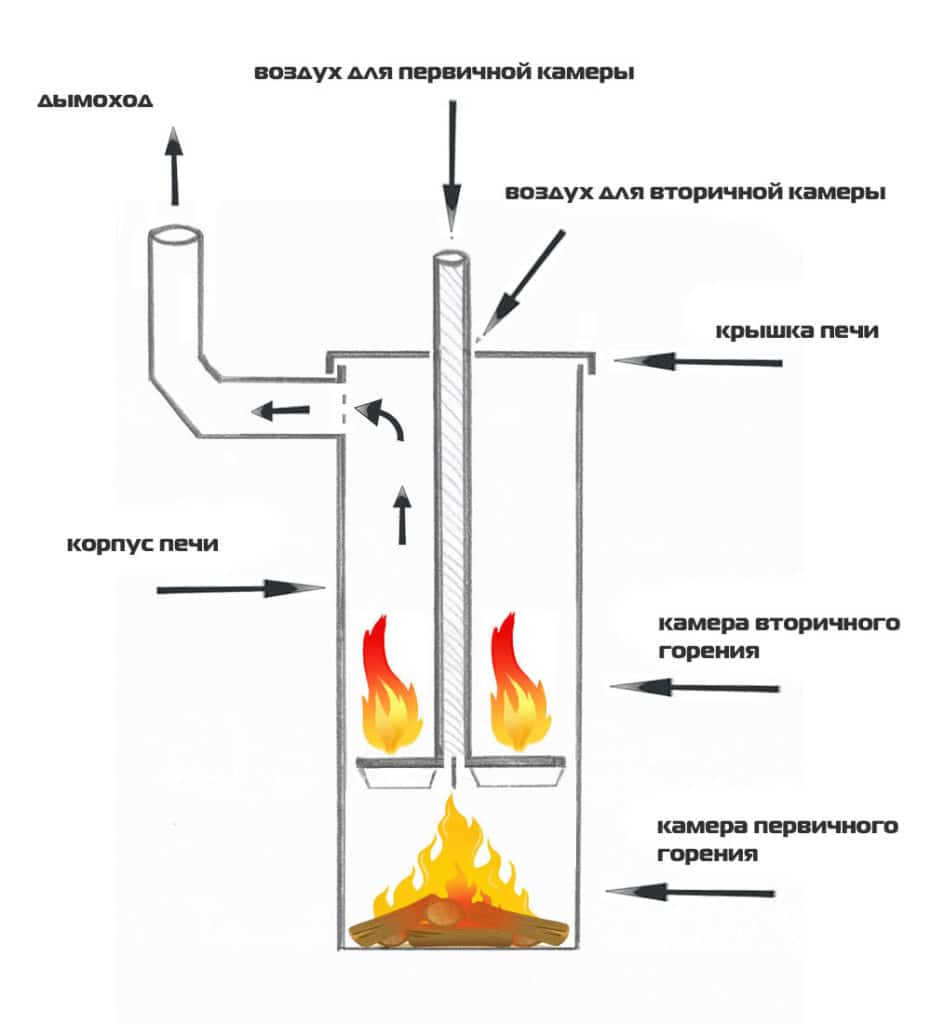

Чтобы рассмотреть, как работает пиролизная печь бубафоня, нужно подробно описать полный цикл сжигания топлива:
- Загрузка топки. Производится мелкими дровами вперемешку со стружками и опилками. Чем плотнее оно уложено, тем дольше будет сгорать закладка. Уровень топлива должен быть ниже дымохода на 15–20 сантиметров. Загрузка производится при снятой крышке и извлечённом штоке.
Розжиг печи. Поверх топлива нужно уложить лоскут ветоши, смоченную в горючей жидкости. Можно использовать солярку, керосин или специальную жидкость для розжига.
- Установка штока. Он накладывается непосредственно на слой топлива, после чего на него надевается крышка.
- При полностью открытой заслонке в верхней части штока в трубу штока опускается подожжённый комок ветоши. Если просто бросить туда спичку, она потухнет по пути.
Возгорание топлива происходит от ЛВЖ, создаётся тяга в трубе штока и печь начинает разогреваться. Полный выход на режим пиролиза происходит в течение 15–25 минут, по истечении которых начинается горение печных газов в верхней камере. В это время нужно прикрыть заслонку на трубе штока, уменьшая подачу воздуха в топку.
- По мере прогорания дров шток опускается под собственным весом. Наваренные на поршень рёбра не позволяют штоку полностью перекрыть слой топлива, обеспечивая равномерное горение.
- Печь работает до полного опускания штока, что свидетельствует об окончании цикла. При этом тепловой агрегат затухает. Далее, нужно очистить топку от золы и повторить загрузку.
Следует помнить! Нельзя загружать топливо вертикально. Если какое-то полено упрётся в шток, это может затруднить его продвижение. Режим горения будет нарушен.
Топливо для печки бубафони с водяным контуром
Поскольку эта печь относится к конструкциям долгого горения, для ее использования подойдет практически любое твердое топливо. Однако, необходимо помнить, что сырье влияет на длительность автономной работы котла и его КПД.
В качестве топлива могут применяться:
- уголь. В данном случае автономная работа наблюдается в течение 50-60 часов. У такого топлива есть существенный недостаток – образование большого количества сажи. Из-за этого придется регулярно чистить топку и дымоход;
- опилки часто используются при эксплуатации бубафони. В таком случае необходимо добавить 25-30% процентов дров и позаботиться о большей тяге;
- Наиболее оптимальный вариант для бубафони – это дрова. В процессе их сгорания сажи практически нет. Благодаря длительному тлению выделяется много газа. Главное – проследить за тем, чтобы древесина была сухой.
Конструкция печи и ее элементы

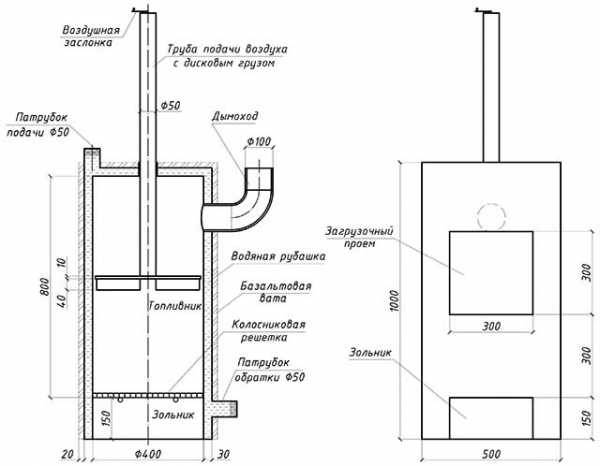

Печь бубафоня – схема строения
Как изготовить печь бубафоня своими руками? Чтобы ответить на этот вопрос, нужно изучить конструктивное устройство агрегата. Общая конструкция состоит из нескольких главных элементов:
- Цилиндрический корпус с патрубком дымохода;
- Верхняя съемная крышка;
- Прижимное поршневое устройство с воздуховодом;
- Дополнительные элементы – заслонка, ручки, дверцы.
В корпус загружается твердое топливо. Высота корпуса подбирается в диапазоне 3 – 5 диаметров цилиндрической части. Поршень (стальной круг со сквозным отверстием) закрывает топливо и разделяет внутренний объем на две зоны горения. Диаметр прижимного элемента составляет 0,95D, где D – внутренний диаметр топки. Толщина металла поршня имеет значения в зависимости от внутреннего диаметра печи: при 300 мм – 9 мм, 400 мм – 7 мм, 600 мм – 5 мм, 800 мм – 3 мм. В основной топке тлеет топливо, в верхней полой части цилиндра горит пиролизный газ. Через зону пиролизного сгорания по воздуховоду (стальной трубе) проходит воздух для процесса горения. Продукты процесса покидают топку через патрубок дымохода, присоединенный к дымовой трубе.
Поверхность (прижимная) стального круга оптимизируется монтажом воздушных каналов – к нижней плоскости приваривают уголки, швеллеры или гнутые полосы стали, улучшающие аэродинамическое движение воздуха и пиролизных компонентов. Высота каналов составляет величину от 10 до 12 % от D. На выходное отверстие приваривают отбойник с отверстием – он распределяет воздух по поверхности тлеющей закладки. Диаметр подающего воздух канала берут из расчета 0,5 диаметра дымохода.
Расчет диаметра дымохода обязателен ввиду сложной аэродинамики, видной на чертежах печи бубафоня. Чертежи печи бубафоня легко найти в сети. При отсутствии расчета процесс горения будет нарушен, печь перестанет работать.
Площадь сечения дымового патрубка составляет 1,75Q, где Q – тепловая мощность печи, кВт/час. Тепловая мощность составляет произведение массы единичной загрузки топлива на его удельную теплотворную способность, М х А. Теплотворная способность А зависит от вещества топлива и определяется по справочникам.
Масса топлива вычисляется из произведения объема топки V (куб. дм) на насыпную плотность загрузки Н. Насыпная плотность топлива также определяется по справочным материалам. Объем топки принимается с коэффициентом 0,65 от высоты печи и рассчитывается по формуле V = πD2/4хВ, где В – высота устройства.
Получив все расчетные данные, из площади сечения дымового патрубка вычисляется его диаметр.
По величине тепловой мощности определяется количество тепла, производимое агрегатом в зависимости от массы единичной загрузки топлива. Как правило, проектируются печи с циклом загрузки в 12 часов. Тогда часовая мощность составляет Q/12. При выработке 50 кВт теплоты часовая мощность составит 50/12 – 4,16 кВт. Укрупненное значение теплоты, необходимой для отопления помещений с высотой потолка до 2,7 метра и средними показателями тепловой изоляции составляет 80 – 120 Вт на квадратный метр площади. Рассчитанная величина 4,16 кВт обеспечивает качественный обогрев помещения площадью около 40 квадратных метров.
Как увеличить КПД пиролизной печи
В основном КПД Бубафони снижается из-за неравномерного нагрева ее корпуса; это приводит к ухудшению эффективности теплообмена прибора с окружающим пространством. Существует довольно простой способ оптимизации процесса с помощью гофрированного металлического листа. Из него изготовляется импровизированная рубашка для корпуса: ее фиксируют поверх баллона сваркой или скрутками.
Еще одним популярным вариантом увеличения эффективности пиролизной печи является котел Бубафоня с водяной рубашкой. Чаще всего водяной контур изготовляют из металлической бочки или ящика, заливая в них воду. Поместив внутрь изготовленной конструкции раскаленную Бубафоню, можно добиться нагревания воды и пустить ее внутрь отопительной системы. Таким образом удается обзавестись своеобразным бойлером для обогрева обширного помещения.
Создавая водяную рубашку, необходимо принять все необходимые меры, чтобы сделать ее максимально надежной. Если для этих целей используется ящик, он должен быть качественно проварен, во избежание протечек. Все швы желательно уплотнить термостойким герметиком. Рекомендуемая толщина стального листа для изготовления водяного контура – не менее 3 мм. Сверху ящик лучше всего закрыть крышкой с ручками. Печь Бубафоня длительного горения с водяной рубашкой может дополнительно оснащаться теплообменником, состоящим из тонких трубок.
Существует несколько полезных советов для более качественной и безопасной эксплуатации печи из газового баллона длительного горения:
- Установку прибора в помещении лучше всего проводить на лист металла.
- Пространство вокруг печи необходимо освободить от любых легковоспламеняющихся предметов.
- При розжиге топлива не рекомендуется злоупотреблять горючей жидкостью.
- Корпус изделия довольно сильно раскаляется, поэтому при обслуживании обогревателя необходимо облечься в толстые перчатки.
- Чтобы погасить пламя, закрывается заслонка на воздушной трубе.
- Красить детали Бубафони категорически запрещается.
Изготовление печи самостоятельно
Печи бубафоня из газового баллона своими руками изготавливаются просто, но требуют предварительной подготовки. Нужно подготовить инструменты и помещение, изучить чертежи, залить фундамент. Если нужно, то дополнительно проложить прокладку.
Параметры и габариты
Важным является соотношение ширины и высоты. Оптимальным соотношением является 3 к 1
Важно, чтобы ширина была не меньше 30 сантиметров, так как воздух будет слишком быстро уходить, не окисляя топливо
Кроме этого, опирайтесь следующие параметры:
- Толщина стенок. Оптимально 4-5 миллиметром. Тонкие стенки прогорают и требуют ускоренной замены.
- Зазор между дисками и цилиндром. Расчет этого показателя определяется по формуле (0,05 х ширина). Изготавливая печь бубафоня из газовых баллонов своими руками диаметром в 30 сантиметром, мы получим зазор в 1,5 миллиметра.
- Толщина диска. Поршень иметь разную толщину, в зависимости от его ширины. Его расчет происходит по таблице
| Ширина | Высота |
| 30 см | 10 мм |
| 40 см | 8 мм |
| 60 см | 6 мм |
| 80 см | 4 мм |
Разработав чертеж с размерами, вы сможете сделать обогреватель под конкретные материалы и помещение.
Требуемые материалы и инструменты для работы
Невозможно изготовить бубафоню без сварочного аппарата. Поэтому помещение должно иметь хорошую вентиляцию. В теплое время года возможно строить ее на улице. Позаботьтесь о бесперебойном электричестве. При работе будут использоваться объемные предметы — нужно много свободного пространства.
Изготавливая печи бубафоня из газовых баллонов своими руками, нужно заранее позаботиться о котле. Подойдет галлон на 200 литров. Обязательно, чтобы не было следов коррозии. Для удобства желательно сделать опорные ножки и ручки для переноса.
Дополнительный материал:
- сталь листовая для поршня;
- труба для воздухоотвода и дымохода из нержавейки;
- швеллеры;
- смесь для фундамента.
Из инструментов нам понадобится:
- Киянка;
- Струбцина;
- Лопата;
- Инвертор;
- Углошлифовальная машина.
Укладка фундамента
Вся работа по изготовлению фундамента делится на три этапа:
- Подготавливается яма. Требуется выкопать небольшой котлован квадратной формы. Глубина должна быть 20-30 сантиментов.
- Заливка. В яму засыпается щебенку. Сверху завивается бетон.
- После высыхания бетона, поверх строится постамент из кирпичей (для повышения устойчивости).
Монтаж и сборка конструкции. Установка дымохода
Изготавливая печь бубафоня из газовых баллонов своими руками, в первую очередь отделяется колпак. В верхней части сосуда делается разрез. После этого можно приступать к изготовлению поршня.
- В первую очередь вырезается круг из стального листа. Его диаметр должен быть на 4-5 миллиметра меньше ширины баллона, чтобы образованные газы могли спокойно выходить. В середине делаем отверстие для трубы воздухоотвода.
- Свариваем круг и трубу.
- На основание диска привариваем направляющие из швеллера, как на фото.
Для обеспечения качественного отвода дыма, дымоход производится из двух кален. Они свариваются друг с другом под углом в 90 градусов.
Чтобы сделать печь с водяным контуром, вокруг дымохода прокладывается труба от системы водоснабжения.

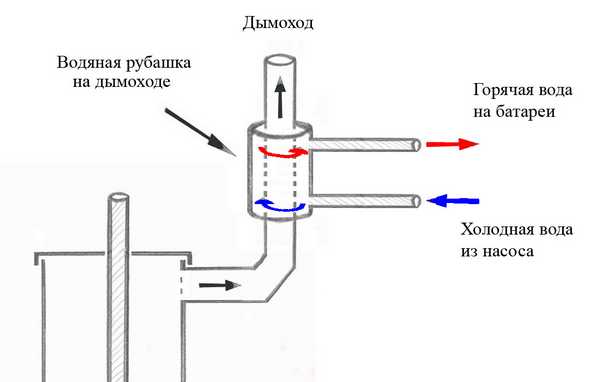

Ниже представлена схема установки водной рубашки.
Как разжечь «бубафоню»
Снимите колпак и поршень, чтобы был доступ к днищу. Внутрь кладутся дрова горизонтально
Это важно, так как вертикальное положение приведет к пожару
Сверху высыпаются древесные опилки (мелкие ветки) и кладем тряпку, пропитанную жидкостью для розжига. Накрываем поршнем и в трубу кидаем горящую бумагу или ветошь. Через двадцать минут, когда дрова хорошо разгорятся, требуется закрыть задвижку. После этого начинается тление и распространения тепла. До момента полного выгорания топлива, нежелательно открывать задвижку, так как это приведет к резкому падению температуры.
Видео растопки Бубафони:
Печь длительного горения своими руками: схема и пошаговая инструкция
Наиболее распространённые материалы для изготовления печей длительного горения — металл и кирпич.
Изготовление печи «бубафоня» из газового баллона
Для самостоятельного изготовления печи «бубафоня» лучше всего подойдёт использованный газовый баллон объёмом 50 л. Порядок выполнения работ следующий:
Срезать верхнюю часть баллона на месте закругления корпуса с помощью болгарки. Этот фрагмент послужит крышкой в будущей конструкции.
- К верхнему краю (на месте среза будущей крышки) приварить металлическую полосу. Такой бортик не даст крышке съезжать.
- Далее необходимо изготовить прижимной поршень, благодаря которому топочный материал будет придавливаться во время горения. Из толстого стального листа вырезать круг диаметром немного меньше корпуса. Круг должен свободно опускаться внутрь баллона. Зазор между стенкой корпуса и кругом должен быть шириной 8–10 мм.
- В середине круга просверлить отверстие диаметром 100 мм. Удобно это сделать, используя корончатое сверло.
- Взять трубу с аналогичным диаметром и приварить один её конец к середине круга. В результате получится деталь с общим отверстием.
Затем к тыльной стороне круга приварить четыре отрезка швеллера в крестообразном порядке. Они образуют своеобразные каналы, по которым в топочную камеру будет поступать воздух.
- Приварить рукоятки и подставки.
- Зачистить острые и выступающие фрагменты сварки напильником или болгаркой.
Видео: как сделать печь «бубафоня» из газового баллона
Изготовление печи длительного горения из кирпича
Безусловно, в сравнении с самодельной металлической конструкцией кирпичная печь смотрится более выигрышно. Однако её самостоятельное изготовление — процесс трудоёмкий, требующий определённых навыков и времени.
Над топочной камерой предусмотрена варочная панель для приготовления пищи
Подготовка фундамента
Поскольку кирпичная кладка довольно массивна, для печи обязательно нужен прочный фундамент. Глубина фундамента должна обеспечивать устойчивость конструкции. Подготовка фундамента происходит следующим образом:
- Сначала необходимо выкопать небольшой котлован глубиной 30 см. Его ширина и длина должна быть на 10 см больше предполагаемых габаритов печи.
- Дно ямы разровнять и покрыть рубероидом либо другим изолирующим материалом.
- Сверху насыпать слой песка толщиной 10 см, который необходимо утрамбовать.
- Сверху песчаной подушки насыпать слой мелкого гравия аналогичной толщины.
- Для надёжности основания его можно армировать металлической решёткой. Для этого используют арматурные прутья, соединённые между собой проволокой. Ширина ячеек решётки должна составлять не более 10 см. Толщина прутьев подбирается в пределах от 8 до 12 мм.
- Уложить решётку в котлован так, чтобы она не касалась дна. Для этого под металлический каркас подложить обломки кирпичей.
- Залить бетонную смесь марки М-200 или М-250. Бетон должен полностью покрыть металлический каркас.
Для надёжности фундамент можно армировать металлической решёткой
Порядовка кирпичной кладки
Через несколько дней, когда основание затвердеет, можно приступать к кирпичной кладке печи длительного горения. Прежде чем начинать строительные работы, необходимо замочить кирпич на сутки в воде. Это необходимо сделать, чтобы уложенный в ряды кирпич не вытягивал влагу из смеси. Кирпичи следует укладывать следующим образом:
- Первый и второй ряд необходимо выложить сплошными слоями.
- На втором ряду будет установлен зольник, поэтому нужно предусмотреть место для дверцы.
- На пятом ряду над дверцей устанавливается перекрытие. Впоследствии в него будет установлен короб сушильной камеры.
- Шестой и седьмой ряд предназначены для размещения колосниковой решётки и установки дверцы в топочную камеру.
- С восьмого по десятый ряд будет размещена топка. Во время кладки топочной камеры необходимо использовать огнестойкий материал — шамотный кирпич. В качестве склеивающего вещества для кладки использовать смеси, основанные на глине. В продажу поступают готовые смеси, предназначенные для кладки печей.
- Одиннадцатый ряд выполняет функцию потолка топочной камеры и формирует область для дымохода. Сверху этого ряда необходимо уложить стальную арматуру и залить её цементной смесью.
- На двенадцатом ряду формируется место для варочной панели.
- Начиная с тринадцатого — четырнадцатого ряда закладываются ряды для дымохода. Его высота изготавливается по индивидуальным проектам, поэтому количество рядов можно увеличивать в несколько раз.

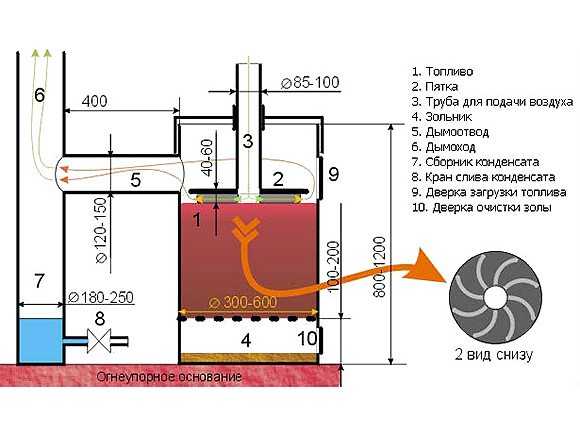

Порядок укладки кирпичей для печи длительного горения с варочной панелью
Собираем печь Бубафоня своими руками
Печь Бубафоня, сделанная своими руками, порадует теплом и безотказностью. В качестве пособия для сборки мы будем использовать данный чертеж. Он же расскажет о конструкционных особенностях печи.
Для начала поговорим о размерах элементов. Здесь нам необходимо соблюсти пропорцию между высотой камеры сгорания и ее шириной. Оптимальная пропорция составляет 1:3. Все дело в конструкции печи, а точнее, в ее прижимном блине. Если камера сжигания окажется слишком широкой, то горение по краям будет затруднено. Если камера окажется узкой, то продукты сгорания будут попадать не в дымоход, а в трубу для подачи воздуха.
Рассмотрим основные узлы на вышеуказанной схеме:
- Корпус – можно изготовить печь Бубафоня из газового баллона или старой бочки;
- Воздуховод с прижимным блином – самая тяжелая часто конструкции, обеспечивающая прижим топлива и подачу воздуха;
- Т-образный дымоход – он удаляет газообразные продукты сгорания, в его нижней части образуется конденсат, который сливается через кран;
- Дверка зольника (она же прочистная дверца) – через нее удаляются зола и угольки;
- Зольник – обеспечивает сбор золы;
- Крышка – закрывает камеру сгорания после загрузки топлива и запуска печи.
Все размеры указаны на схеме – они варьируются в зависимости от исходного размера камеры сгорания.
Отдельное внимание следует уделить дымоходу – для обеспечения мощной тяги, его высота должна быть не менее 4-х метров.
