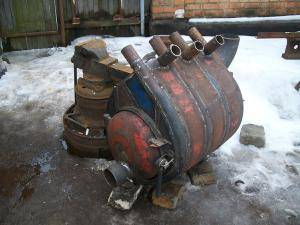

Водяная рубашка для печи Булерьян
Идеально подойдет для дома или загородного жилья печь с водяным контуром. Водяная рубашка или контур – устройство для обогрева достаточно большого помещения, при котором дополнительная тепловая энергия выделяется за счет активной циркуляции нагретой воды в теплообменных системах. Таким образом, характеристики КПД такого типа печи значительно увеличиваются.
Рассмотрим кратко устройство с водяным контуром, выполненное своими руками. Для такой конструкции корпус цилиндрической формы состоит из двух уровней. В нижнем уровне располагается топка для розжига топлива и поднятия температуры до определенного уровня. Верхний уровень служит для дожигания и древесного газа.
Основная задача – нагреть воду. Устройство оборудовано таким образом, что 10% энергии распределяется на отопление, а 90% – на нагрев воды. Нагретая вода поступает в отопительную систему помещения – в батареи, заменяя ГВС и обеспечивая комфортную температуру жилья.
Важно обеспечить герметичность контура, можно также поместить сверху конструкции металлический лист, полностью прикрыв печь. Данное устройство послужит аналогом плиты

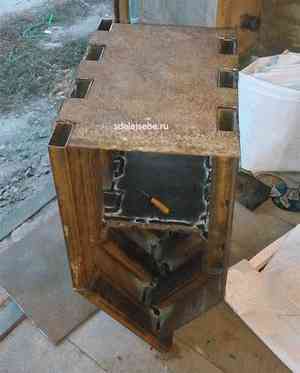

Булерьян из профильной трубы
Для изготовления конструкции подойдут профильные трубы размером 6 на 4 сантиметра, именно с таким диаметром установлены круглые трубы в оригинальной печке. Толщина металла в трубах не менее 3 мм. Больший диаметр потребует обильного количества дров для обогрева помещения и вызовет снижение КПД отопительной системы. Для изготовления каркаса можно использовать листы железа толщиной 5 мм. Способ изготовления конструкции из профиля полностью идентичен изготовлению такой же системы из круглых труб.

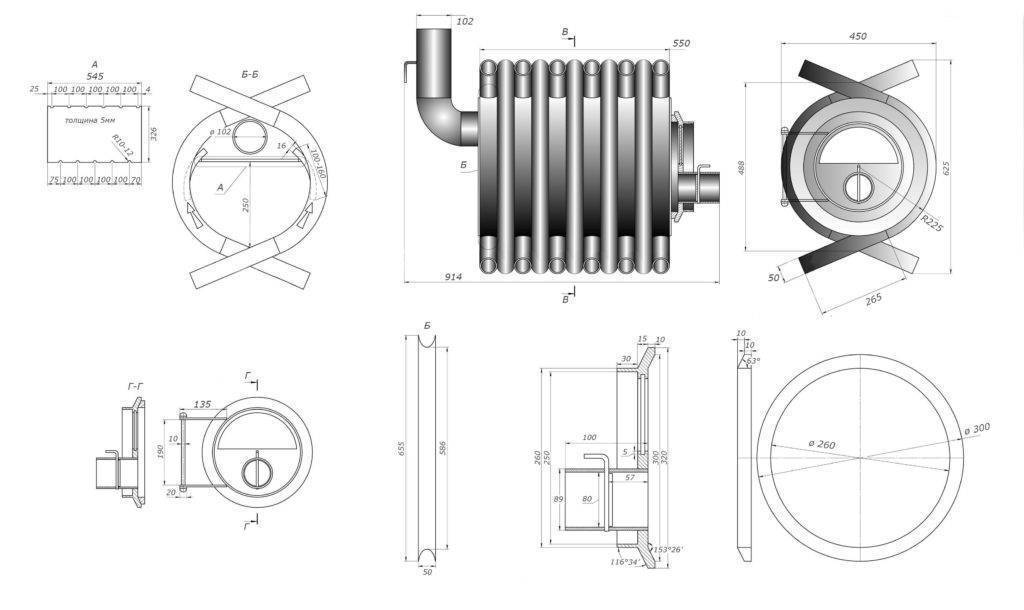

Схема и чертеж
При сваривании отопительной системы можно как изгибать, так и сваривать из заготовок, главное это соблюдать общее строение печи, чтобы она работала правильно. Ниже приводится схема печи Булерьян в разрезе из круглых металлических труб, вместо которых можно использовать и профильные.
Данный тип конструкции предполагает использовать изогнутые заготовки, что упрощает сборку цельной системы, но усложняет изготовление самих заготовок, так как не каждому хозяину по силам изогнуть профильные трубы.
Материалы
Для изготовления печи Булерьян необходимы следующие материалы:
- Профильные трубы размером 60х40 мм, толщиной металла 3 мм в количестве 7 штук;
- Листы железа толщиной 5 мм для обшивки скелета конструкции;
- Железный лист для перегородки перед дымоходом толщиной 3-6 мм;
- Отрезок трубы для дымохода не менее 120 мм;
- Металлические материалы для дверцы, передней стенки, задней стенки (листы, ручка, круглая труба);
Вы можете дополнительно добавить различные детали во внешнюю часть системы, чтобы визуально печь приобрела более эстетичный вид.
Иинструменты
Для успешной и удобной работы необходимы следующие инструменты:
- Болгарка и диски по металлу;
- Сварочный аппарат;
- Измерительные приборы – угольник, рулетка, линейка;
- Трубогиб – при необходимости;
- Маркер для разметки.
Пошаговая инструкция
Сначала изготавливается 7 заготовок из профильной трубы, как того требует проект для конвекторного отопления:
Заголовки из профильных труб
Затем они свариваются между собой, для удобства можно применять лекала, соблюдайте правильную конвекцию, не перекрывая отверстия:
Так они свариваются между собой
Когда все семь труб будут соединены между собой получится вот такая конструкция:
Свариваем все остальные трубы

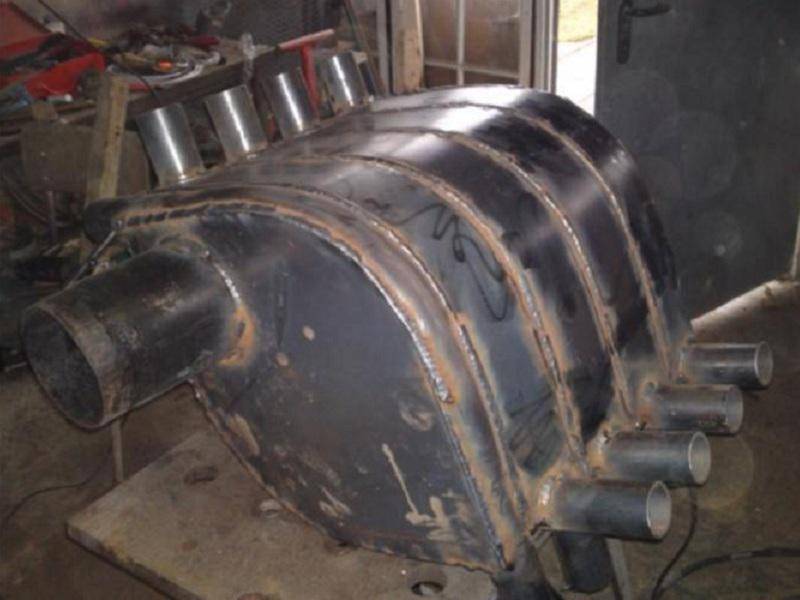

Затем наваривается корпус из листов железа и дымоход, внутри делается перегородка для дополнительного сгорания перед дымоходом, прикрепляется дверца с заслонкой:
Навариваем листы металла
- Если всё сделать по инструкции, то в конечном результате получится вот такая конструкция:
Пример конструкции
Для наглядного понимания можно посмотреть данный видеоролик, в котором пошагово рассказывается как сделать Булерьян своими руками, с указанными размерами всех её частей:
Отличная конструкция, сделанная своими руками продемонстрирована и в этом видеоролике:
Не забывайте, что конструкции нужно устанавливать на высоте не менее 15 сантиметров от пола, для эффективной циркуляции воздуха и повышения КПД.
Особенности конструкции
Топка конструкции снабжена широкой герметичной дверцей с поддувалом в виде патрубка с заслонкой, являющейся дросселем. Возможность регулирования мощности – отличительная выгодная особенность этой разновидности отопительного прибора. Чтобы погасить печь, дроссель полностью перекрывается.
Стенки топки имеют вогнутые неровности. Трубы теплообменника как будто бы вдавлены в них ровно на 2/3 диаметра. Получившееся соотношение в 2/3 позволяет идеально распределять тепловую энергию: 70 % выделяется в трубы в режиме тления, 10% растекается по металлическому корпусу печи.
Под основным контуром, примерно на 1/4 высоты топки, располагается решетка из чугунных колосников. На аналогичном расстоянии (1/4 высоты топки) уже от верха конструкции в топку вмонтирована горизонтальная перегородка с отверстиями.
Для процесса тления предусмотрено пространство, отгороженное верхней перегородкой – дожигатель. Дым из дожигателя поступает в так называемую “чушку” – горизонтальный элемент дымохода длиной около метра. Сразу после изгиба дымохода в нем устанавливается дымовой дроссель – шибер, который предназначен для переключения мощности горения.
Над шибером располагается экономайзер длиной от 1.5 до 3 метров с термоизоляционным покрытием. В экономайзере происходит так называемый эффект перескока пламени, посредством чего дымовые газы окончательно догорают. Вспыхнувший здесь газ, по законам физики, пытается расшириться, но ограниченный объем конструкции препятствует этому, способствуя образованию газовой пробки. Постепенно процесс длительного горения снижается, и пробка остывает и рассеивается. Горение вновь набирает силу. Таким образом, конструкция Булерьяна автоматически настраивается на разные виды топлива и положение дросселя. Сверху может быть установлен металлический лист, служащий варочной плитой.
КПД дровяной печи в целом достигает 80%, но только с использованием экономайзера. Без данного элемента – 60%.
Положительные характеристики печи:
- быстрый и равномерный нагрев помещения;
- экономичность в расходе топлива;
- топить агрегат можно не только дровами, но и строительными отходами;
- несложный монтаж по чертежам;
- КПД достигает 80%;
- возможность использования печи в качестве варочной плиты;
- долговечность и надежность.
Отрицательные характеристики печи:
- необходимость утепления внешних труб;
- необходимость большого пространства дома под агрегат;
- вследствие неполного сгорания топлива возникает необходимость продлевать трубу на высоту до трех метров от верхнего края контура печи;
- неприятный запах в помещении дачи или дома.
Делаем булерьян сами!
Булерьян своими руками чертежи и фотографии.
За основу были взяты профильные трубы 60/40 мм толщиной 3 мм, можно было использовать круглые, но под рукой не было трубогиба да и хотелось оригинальности.
Печь дровяная длительного горения
Размеры профильных труб были выбраны не случайно, площадь профильной трубы 60 мм на 40 мм, равна площади круглой трубы диаметром 80 мм, а именно такие трубы использует печь марки булерьян.
Если трубы будут больше диаметром тяга будет меньше и помещение прогреваться будет дольше, нам же надо, чтобы быстро нагревалось помещение с минимальным количеством дров и была циркуляция воздуха в помещение.
Печь дровяная длительного горения своими руками
трубы сваривал между с собой по лекалу, на полу в гараже прикрутил две доски с расстоянием между ними в 360 мм, для того, чтобы все мои заготовки были одинаковой ширины.
Буржуйка в гараж
Самодельная буржуйка длительного горения
после того как сварил таких заготовок семь штук, стал сваривать их между собой
лучше всего это делать на ровной поверхности, избегая перекосов. Обязательно смотреть, чтобы ни чего не сбивалось и все сваривать между собой аккуратно.
Печи длительного горения
после того как сварили все трубы между собой мы получаем скелет нашей будущей печки, тут можно пойти в двух направлениях наваривать железо снаружи скелета или изнутри, в нашем случаи железо было наварено на скелет самодельного булерьяна, для того чтобы холодный воздух быстро прогревался и лишний раз не обжигаться об нашу печь.
Булерьян своими руками
Печь булерьян своими руками
К тому же внешний вид намного приятнее когда скелет печки булерьяна не видно.
Для обшивки скелета использовали сталь 5 мм, для того чтобы загнуть лист стали не используя силу богатыря надо сделать надрез на линии сгиба
Печка для гаража
Отопление в гараже
Печь для гаража
Чем славится булерьян? тем, что это печь длительного горения, она может работать в режиме тления. Режим тления топлива (дров) регулируется заслонкой на фронтальной части печи.
Как сделать буржуйку булерьян с высоким КПД? Все очень просто не давайте вашему теплу и дровам вылетать в трубу, перед дымоходом нужна перегородка
Печь для гаража своими руками
таким образом мы получаем две камеры сгорания и прежде чем дыму, не сгоревшим частицам выйти наружу нужно преодолеть нашу перегородку.
Тут начинается самое интересное, все задают вопрос как сделать печку с высоким КПД и низким расходом топлива? На данную перегородку, которая служит делением камеры сгорания на 2 отдела устанавливаем трубу с подсосом воздуха
Форсунка для поджога газов
Чертежи печи булерьян своими руками
все частицы, которые у нас не сгорели в нашей буржуйке прежде чем вылететь в трубу они догорают во второй камере сгорания при подачи туда дополнительного канала воздуха. Подача воздуха осуществляется снизу труб, но лучше всего предусмотреть ручную регулировку подачи воздуха для полного сгорания частиц.
Данная регулировка была выполнена путем наваривания гаек на нашу трубку, если воздуха поступает много и частицы, оставшиеся не воспламеняются и не догорают, а вылетают в трубу, следует уменьшить подачу воздуха путем закручивания в них болтов.
Печь длительного горения своими руками
Дно нашего самодельного булерьяна делали так же из листа стали 5 мм, вырезая его под наши трубы, потом обваривая его вокруг труб.
Затем нужно сделать заслонку для подсоса воздуха, ее делали из трубы, огромной плюшки диаметром таким же как и труба и гвоздь для открытия и закрытия заслонки. Данной заслонкой можно регулировать режим тления в печи. При открытой заслонки печь работает в обычном режиме.
Самодельная заслонка для подсоса воздуха и регулировки подачи воздуха.
Для того, чтобы дверь в печки от высоких температур не вело, надо сварить защитный экран. Жаростойкий экран варил из стали 5мм.
Жаростойкий экран для печи булерьян
Жаростойкий экран для печи булерьян
Дымоход надо делать из трубы 120мм, не меньше! Это нужно для хорошей тяги.
ВАЖНО помнить для лучшей циркуляции воздуха через булерьян его нужно устанавливать минимум 14 см от пола, тогда забор воздуха будет лучшем образуя хорошую тягу из профильных труб
Распространенные проблемы эксплуатации
Главная проблема при эксплуатации булерьяна – выделение горючих газов, которые не могут сгореть из-за влажности дров и выделяются в виде конденсата. Чтобы решить все проблемы эксплуатации достаточно использовать исключительно сухие дрова, иначе выделяемые газы будут осаживаться на поверхности труб и формировать наросты, приводящие к засору.
Несмотря на то, что продавцы говорят о том, что топить буллерьян можно чем угодно – на самом деле это не так. В качестве топлива лучше всего использовать дрова и продукты, изготовленные из древесины. Это может стать большим минусом для тех, кому удобнее топить углем.
Почему дымит булерьян?
Булерьян может дымить из-за того, что отсутствует тяга или давно не производилось обслуживание печи, т.е. не прочищался дымоход, подобные ситуации происходят, если печь все-таки топилась влажными дровами. Эти проблемы можно устранить с помощью механической очистки труб специальным металлическим прутом или чисткой с помощью специальных химических брикетов. После прочистки дымохода и при наличии тяги дым не будет выходить наружу.
Так же дымить может из-за того, что полностью закрыта заслонка, т.е дыму попросту некуда выходить. Как сказано в инструкции по растапливанию печи, заслонку нельзя закрывать, только слегка прикрывать.
Чтобы дым не забрасывался в помещение, необходимо соблюдать правила по установке дымовых труб. Рядом не должно быть высоких деревьев или строений, так же труба должна возвышаться над кровлей и коньком кровли не менее, чем на 500 мм.
Никак не получается растопить
В начале эксплуатации использовать булерьян одно удовольствие – не занимает много места, хорошо прогревает помещение, экономит дрова. Но, если со временем печь всё труднее растопить – это означает, что, возможно, забился дымоход и необходимо сделать прочистку. Сущетсвует два способа прочистки печи: механическая (специальным металлическим прутом пробить образовавшиеся в дымоходе наросты), химическая (протопить печь специальными брекетами, которые при сгорании устраняют засор).
При установке печи необходим правильный монтаж наружных дымоходных труб. Если трубы установлены неправильно — рядом присутствуют возвышенности (деревья или строения), или труба недостаточно поднимается над кровлей дома и коньком, дым не сможет выходить через них, а будет выходить в помещение. Растопить печь при таких условиях невозможно. Проверьте правильность установки дымоходных труб.
Важно перед началом пользования ознакомиться с инструкцией, в ней достаточно подробно описано, как топить булерьян.
Другие проблемы
Главными проблемами печей булерьян по отзывам пользователей является именно заброс дыма в помещение и выделение угарного газа, вредного для здоровья. Другие проблемы могут возникать из-за неправильной эксплуатации, использования влажных дров или выхода из строя печи. Как сказано выше, нельзя использовать в качестве топлива каменный уголь, чтобы не прогорели стенки котла.
В начале пользования будет выделяться дым от краски, но через несколько топок эта проблема исчезнет сама собой. Кроме того наружные трубы приходится утеплять для лучшей теплоотдачи.

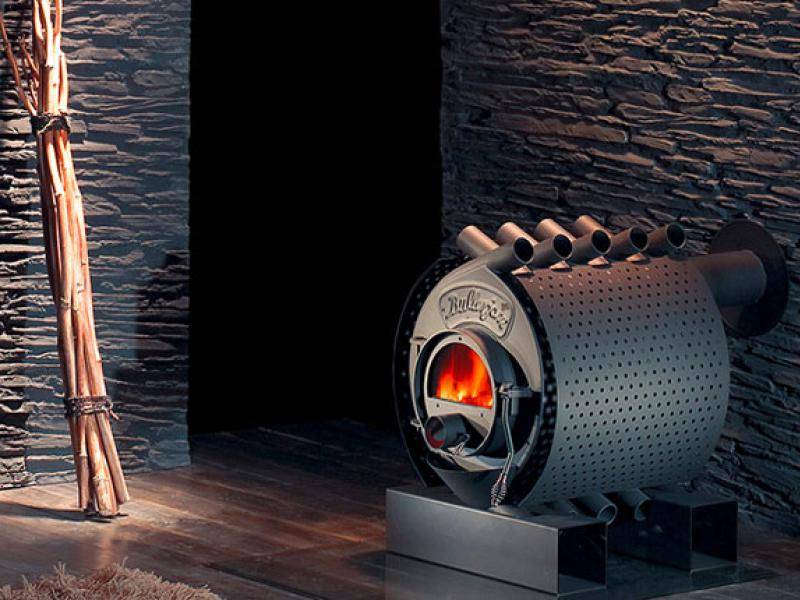

Достоинства и недостатки канадской печи
По сути являясь той же «буржуйкой», булерьян имеет особенное очарование и шарм, не так ли?
Специфика использования печи «Булерьян» изначально предполагала соблюдение нескольких обязательных требований, которые впоследствии сделали агрегат известным во всём мире. Конструкция отопительного прибора должна была обеспечивать:
- Мобильность. Поскольку вырубка деревьев предполагает постоянное передвижение по лесу, печь для лесорубов постоянно перевозится с одного места на другое, а из транспорта в помещение переносится на руках.
- Компактность. Агрегат должен иметь конфигурацию и размеры, которые дают возможность установить прибор в небольших временных постройках.
- Безопасность. Поскольку эксплуатация булерьяна предусматривает установку отопительного прибора непосредственно в жилой зоне, то его конструкция должна исключать возможность просачивания угарных газов. Сделать это возможным удалось за счёт герметичной рабочей камеры и решения в пользу однодверной схемы. Немаловажен и тот плюс, что конфигурация корпуса препятствует случайному касанию к раскалённому металлу тела печи.
- Производительность. Использование принудительной конвекции даёт возможность прогреть помещение за рекордно короткое время. Это условие выполняется благодаря системе каналов, которые ускоряют воздухообмен.
- Возможность длительной работы. Конфигурация рабочей зоны и конструкция поддувала позволяет булерьяну работать несколько часов от одной загрузки топлива, причём в качестве горючего можно пользоваться дровами, корой, щепками, стружками и т. д. Топить печь углем не рекомендуется, поскольку из-за высокой температуры горения этого топлива металл корпуса перегревается и деформируется. Как следствие искривление геометрии прибора, не закрывающаяся топочная дверца, трещины в местах сварных соединений.
- Простота и надёжность. Разрабатывая конструкцию твердотопливного агрегата, инженеры учитывали, что он будет эксплуатироваться в удалённых от цивилизации местах. Для изготовления или ремонта канадской буржуйки не требуется специального оборудования или дорогостоящих материалов, а для эксплуатации печи новичком достаточно небольшого инструктажа.
Как видите, достоинства булерьяна были заложены в конструкцию ещё на этапе проектирования. Возможно, разработчики и не подозревали, что их детище станет настолько популярным и будет использоваться как в быту, так и на производстве. Конечно же, как и любая другая конструкция, конвекционная печь этого типа не лишена и некоторых недостатков. Прежде всего, заявленной производительности агрегат достигает только при использовании абсолютно сухих дров. При влажности топлива более 10% выделяющийся водяной пар препятствует поступлению воздуха и снижает интенсивность горения, что приводит к уменьшению КПД. Кроме того, как и любая буржуйка, булерьян совершенно не держит тепло — достаточно топливу прогореть, как температура в помещении начинает падать.
Модельный ряд печей типа «Булерьян» содержит множество видов, отличающихся по мощности и конфигурации
К минусам конструкции можно отнести и то, что работа печи предполагает газогенераторный режим работы, при котором дрова больше тлеют, чем горят. Этот процесс сопровождается повышенным дымообразованием, которое приводит к выбросу вредных веществ и отложениям дёгтя в дымовом канале. Нередко маслянистым веществом покрывается внешняя часть дымохода и близлежащие участки крыши, что абсолютно не прибавляет картине привлекательности
Немаловажно и то, что при установке печки выдвигаются дополнительные требования по теплоизоляции и высоте дымохода, иначе эффективность её работы будет снижена
Как видите, агрегат не лишён недостатков, на которые честно указывают как сами разработчики, так и владельцы. Тем не менее многочисленные достоинства булерьяна сделали этот обогреватель одним из самых популярных агрегатов на рынке компактного твердотопливного оборудования.
Преимущества и недостатки
Многие домовладельцы симпатизируют обогревателям Бренеран и этому есть причины:
- очень быстрый обогрев помещения.
- длительность горения – от 8 часов.
- практичность и безопасность, установка печи Булерьян в доме или теплице – один из лучших вариантов отопления.
- при установке агрегат нужно лишь подключить к хорошему дымоходу, а так монтаж Булерьяна заключается в его размещении на ровной площадке.
Что касается стоимости подобных отопительных устройств, то их цены несколько выше простых металлических печек, поэтому Бренеран нельзя назвать самым доступным вариантом. Есть и другие недостатки:
- конструкция печи достаточно проста, но сложна в изготовлении, делать ее своими руками часто не имеет смысла;
- какое попало топливо в нем сжигать нельзя, нужны крупные поленья и только дерево (не уголь!);
- из-за низкой температуры газов по дымоходу стекает конденсат, поэтому трубу придется прокаливать в режиме максимального горения.
Можно ли ставить булерьян в жилом доме?
Технология процесса пиролиза и конвекционной печи нашла себя в малоэтажном индивидуальном строительстве. При соблюдении всех пожарных норм и правильном монтаже, булерьян безопасен даже для деревянных дач.
Существуют подобные системы давно, но первоначально больше использовались для отопления нежилых помещений. Современные производители реализовали решения, пригодные для применения в жилых строениях.
Булерьян отлично справляется с отоплением помещения, в котором нет внутренних стен. Показатели теплоотдачи значительно превосходят традиционное печное отопление. Длительное сгорание позволяет сокращать количество затраченного топлива. КПД составляет около 80%. Такому показателю способствует процесс пиролиза и конвекционного обогрева.
Внешний вид печки больше соответствует промышленному ангару. Поможет не стандартное решение интерьера. В руках умелого дизайнера в жилом доме такая печь может смотреться очень органично:
Современные производители предлагают котлы разной мощности. Минимальный — легко отопит до 100 м3. Существуют системы и для отопления многоквартирного дома.
Блиц-советы
- В целях экономии лучше не покупать готовый дымоход для печи, а сварить согласно чертежам своими руками из обычной черной трубы длиной около пяти метров, прикрепить анкерами к стене и просто утеплить её.
- Чтобы температура печки нарастала медленнее, надо слегка прикрыть заслонку (регулятор поддула).
- Чтобы огонь в котле сильно не пылал, дрова надо докладывать постепенно, а не сразу всю закладку целиком, уменьшая при этом количество кислорода внутри, с помощью регулировки поддула.
- Нельзя использовать влажные дрова, так как они плохо горят и сильно коптят, засоряя дымарь.
- Чтобы быстро стереть сажу и копоть с поверхности огнеупорного стекла окошечка на дверке печи, надо просто обмакнуть тряпку в растворе с золой, и протереть ею стеклышко.
- В дальнейшее будет очень удобно использовать кочергу с треугольным наконечником для выгребания сажи из зольного поддона буллера.
Типы булерьяна
Появление различных видов канадских печек обусловлено их мощностью и габаритами. В современном производстве существуют следующие виды булерьянов:
Конструкции длительного горения — рассчитаны на помещения, объёмы которых не превышают 150 куб. м. Характеризуются мощностью 8,4 кВт, диаметром дымохода 120 мм, весом 73 кг и размерами 835х436х640 мм.
-
Конструкции с водяным контуром — рассчитаны на помещение объёмом 100-1000 куб. м. Характеризуются мощностью 6-35 кВт, диаметром дымохода 12-20 см, весом 57-169 кг и габаритами 70х45х65-103х77х120 мм.
Аквапечи — рассчитаны на помещение объёмом до 250 куб. м. Характеризуются мощностью 27 кВт, диаметром дымохода 150 мм, весом 57-169 кг и размерами 920х680х1140 мм.
Банные печи — предусматривают отсек для камней вместительностью 75-100 кг и 30-литровый бак для воды. За 45 минут помещение прогревается до +100 °С.
Газогенераторные конструкции — рассчитаны на помещение объёмом 100-1000 куб. м. Характеризуются мощностью 6,2-34,7 кВт, диаметром дымохода 120-150 мм, весом 52-235 кг, размерами 640х436х605-950х676х1505 мм.
Печи-камины — рассчитаны на обогрев помещения объёмом до 170 куб. м. Характеризуются мощностью 12 кВт, диаметром дымохода 120 мм, весом 65 кг и размерами 270х640х575 мм.
Каждый вид плиты предусматривает определённое количество труб и длину поленьев.
Чтобы определиться, какая именно модель подойдёт вам, нужно выяснить объём своего помещения и предполагаемый функционал агрегата.
Важно! Нельзя устанавливать булерьян в углах. Минимальное расстояние агрегата от стен должно составлять 20 см. В противном случае для собственной безопасности придётся изнутри защищать малогабаритные помещения металлическими листами
В противном случае для собственной безопасности придётся изнутри защищать малогабаритные помещения металлическими листами.

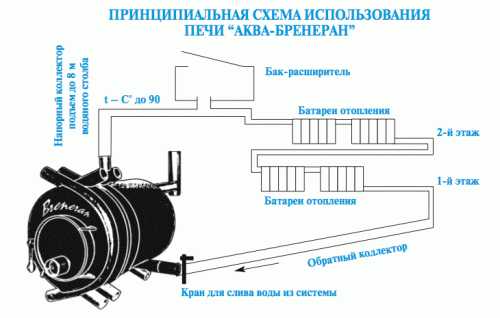

С водяным контуром
Современные разработки позволили отапливать большие помещения, разделённые не только на комнаты, но и на этажи.
Речь идёт об агрегатах с водяными контурами. Их особенности заключаются в компактных габаритах, быстрой установке, экономном расходе топлива и длительном горении.
Акваконструкции пригодны для водяных отопительных систем. В такой печи водяной контур занимает до 70 % топочной. Таким образом, вода равномерно нагревается за считанные секунды, предупреждая потери тепла.
Отметим, что в подобных сооружениях не бывает резких температурных перепадов. По эффективности они очень близки к газовым генераторам. К тому же повторную загрузку топлива можно проводить через 12-часовые интервалы.
Да и образующийся конденсат может существенно понижать теплоотдачу. Поэтому специалисты советуют защищать дымоход теплоизоляцией.
Рекомендуем почитать о том, как построить бассейн, баню, погреб и веранду, а также как сделать мангал, перголу, беседку, сухой ручей, водопад и дорожку из бетона своими руками.
Как сделать печь булерьян своими руками?
Для самостоятельного изготовления конструкции булерьян своими руками, необходимы чертежи, по которым детали заготавливаются строго по размерам, соблюдая все вплоть до миллиметра. Только в этом случае при сваривании конструкции в целый блок она не перекосится. Чертежи булерьян с точными размерами достать довольно непросто, но если постараться, то их можно найти на просторах интернета.
Судя по чертежу, для сборки конструкции используют следующие материалы:
- отрезки трубы с толстыми стенками, с диаметром около 6 см. Меньший диаметр будет способствовать плохому притоку воздуха;
- металлический лист, имеющий толщину 4 мм;
- маленький отрезок трубы с толстыми стенками, используемый для нарезания колец для дверцы или металлический лист, из которого впоследствии делают изогнутые полосы;
- отрезок трубы для дымохода диаметром 10−12 см;
- петли для дверцы;
- асбестовый шнур;
- запорка для дверцы, рычаг для дросселя и заслонки-шибера.
Каркас печи булерьян изготавливают из широкой металлической трубы. Из нее же делают и топку. Также корпус можно делать из труб-воздуховодов. Топка в таком случае изготавливается из отдельных стальных листов.
Трубы гнут на 80 градусов, а для устойчивости их ставят на каркас и приваривают временными поперечными полосами, тем самым закрепляя их. Потом воздуходувы сваривают между собой стальными полосками, создавая единый корпус. Получается такая конструкция: трубы располагаются навстречу друг другу, создавая бочкообразный корпус. Все временные планки удаляются.
Внутри конструкции булерьян будет располагаться топка. Для нее приваривают стальную пластину толщиной 10 см, на которую впоследствии будут укладывать поленья. После этого из стали толщиной 2 миллиметра вырезают круг и приваривают, образуя заднюю стенку. К этому кругу заранее приваривают раструб дымохода, внутри которого располагается шибер. Удерживается он с помощью пружины и ручки-рычага. Наверху топки около задней стенки приваривают пластину, которая образует 2-й ярус, а над ней 2 трубки диаметром 12 мм. В результате получается камера для дожига газов.
https://youtube.com/watch?v=0LEpgm9g2BQ

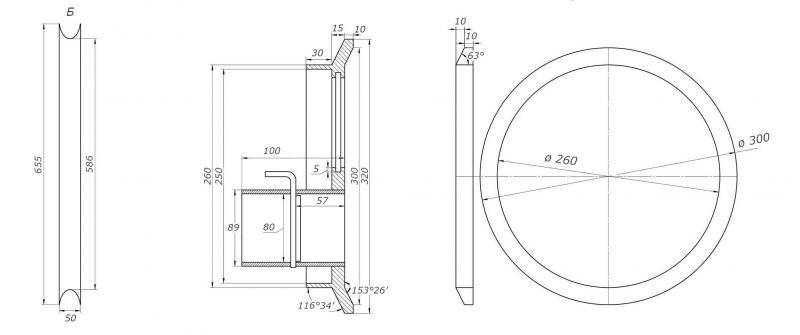

Изготовление передней стенки и дверцы печи
Это самые сложные детали при изготовлении данной конструкции. Переднюю стенку вырезают так же, как и заднюю. Для дверки в ней следует проделать отверстие. К его краю приваривают узкую полоску металла перпендикулярно площади передней стенки. Это будет бортик, способствующий максимально плотному прилеганию дверцы.
Затем изготавливают саму дверцу. По диаметру она должна быть больше вырезанного отверстия. Немного отступив от края диска, приваривают две металлические полоски. Располагают их так, чтобы между ними проходила приваренная полоска на передней стенке. В промежуток между полосками укладывают шнур из асбеста.
Затем начинают изготавливать дроссель. Корпус дроссельной заслонки диаметром 25 мм и длиной в 10 см делают из куска трубы подходящего размера. В 4-х см от края делают два отверстия, в которые вставляют металлический пруток. Его с одной стороны загибают, в результате получается ручка дроссельной заслонки. Саму заслонку вырезают из металла в виде круга, меньшего диаметра, чем труба корпуса. Заслонку вставляют в корпус и приваривают к прутку. В результате получается регулируемая заслонка.
Дроссель прикрепляют к дверце. В ее верхней части делают отверстие и приваривают. Затем устанавливают петли и запор. Навешивают готовую дверцу, проверяя качество швов.
Изготовление заслонки дымохода
Таким же образом изготавливают заслонку на дымоход. Только будут немного другие размеры, а из заслонки вырезают сектор в 90 градусов. К горизонтальному участку трубы дымохода, выходящего из печи, приваривают второй участок таким образом, чтобы получилась конструкция, напоминающую букву «Т». Затем вставляют заслонку, примыкающую к корпусу части. В корпусе делаются два отверстия, в которые вставляют металлический пруток. К нему приваривают заслонку, а для образования ручки, один конец прутка загибают.
Изготовление тепловой камеры
Чертеж может предусматривать изготовление дополнительной конструкции – тепловой камеры с находящейся внутри подставкой. В верхней части изготавливают отверстия, необходимых для выхода дымохода и воздуховодов. Вверху и внизу боковой стены устанавливают две вентиляционные решетки и ревизионную дверцу. Сваривают корпус тепловой камеры и утепляют при помощи базальтовой ваты. Получается система воздушного отопления. Снаружи тепловую камеру декорируют кирпичом.
Печь булерьян врианты изготовления
Про водяные буллеры
Булерьян может также может осуществлять отопление и нагрев воды одновременно. Котлы, оборудованные водяным контуром, используются в домах и на производстве. Булерьян – печь с комбинированными функциями по схеме и устройству схожа с обычной модификацией, в которой применяется конвекция воздуха для полноценного отопления.
Пример водяного булерьяна
Особенности устройства:
- Имеются трубы вокруг топочной камеры.
- Основной принцип работы – химические процессы: пиролиз или газогенерация.
- Трубы заполняет не горячий воздух, а разогретый жидкий теплоноситель.
Работа печи системы Булерьян с водным контуром производится так:
- Трубы (конвекционные) в нижней части имеют коллектор (нижний и верхний).
- На нижнем из коллекторов специально смонтирован отвод, который необходим для возвращения жидкости в систему.
- На верхнем элементе имеется труба, которая требуется для подачи в систему жидкого теплоносителя.
- Вода или иной жидкостный переносчик тепла, использующийся в системе, постепенно нагревается. Проходит это во время процесса топки печи.
- Создается желаемое давление (выбирается настройкой).
- Возникает циркуляция жидкости под действием физико-химических факторов и ее подъем на высоту 7-8 метров.
- Жидкостный теплоноситель по трубам передвигается и поступает к обогревательным приборам (батареям, конвекторам), которые располагаются в помещениях (жилых комнатах, производственных цехах или теплицах).
Остывший жидкий источник тепла возвращается обратно в систему с помощью отвода на нижнем коллекторе.
В этом случае в процессе отопления принимает участие образовавшийся во время горения твердого топлива газ. Для этой цели в конструкции печи предусмотрены две, а не одна топочные камеры – в одной производится сжигание основного топлива (дрова, прессованные опилки или угольные брикеты), во второй происходит процесс дожигания газов.
Схема подключения водяного буллера
После разогрева отсека для сгорания дров, котел рекомендуется перевести в режим газогенерации. В этой фазе работы топливо не горит, а тлеет. Это позволяет увеличить время отдачи тепла, но система будет функционировать автономно. Особенность – КПД остается таким же, как при сжигании дров или иного твердого топлива. Печь для дома булерьян с системой водяного отопления позволяет получить горячую воду для бытовых нужд, если трубы будут подсоединены к специальной емкости. До 100 градусов вода нагревается за 30—40 минут в зависимости от выбранной для использования модели, на что требуется около 2,5 кВт энергии.
