Виды печей-каминов с дымоходом: чертеж и схема
Распространены несколько основных планов печей-каминов, которые располагаются в помещении, например, в частном доме.

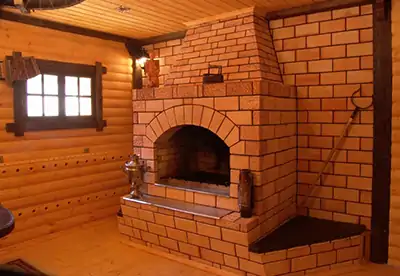

Фото 1. Отопительная печь-камин из красного кирпича установлена в просторном помещении деревянного дома.
В качестве первого варианта рассматривается печка с большой лежанкой, которая представляет собой довольно крупную постройку, не подходящую для небольших домов.
Однако такая конструкция имеет ряд своих преимуществ:
Может выполнить функцию обогрева помещения. Если система дымовых каналов в такой печи сделана с учетом необходимости обогрева нескольких комнат, то от дымохода могут отапливаться также и помещения, которые расположены вдоль самого дымоотвода.

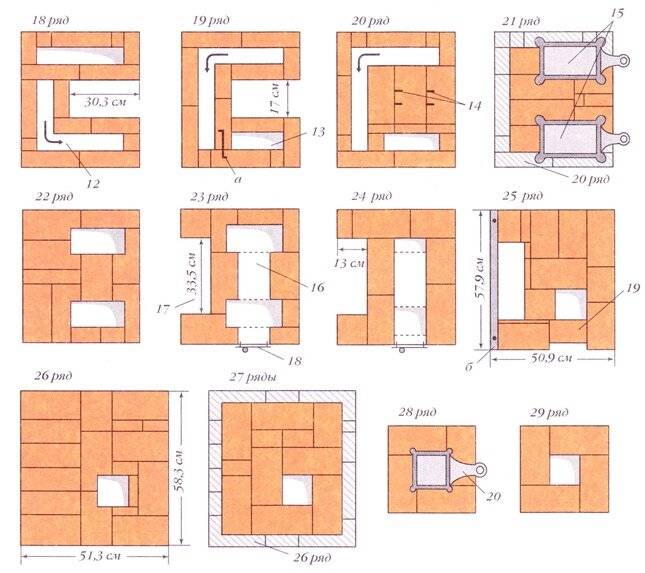

Фото 2. Чертеж простой отопительной кирпичной печи-камина с порядовкой и указанием размеров в миллиметрах.
- В случае строительства конструкции с камерами для приготовления пищи, печка может заменить кухонную плиту или, в случае возникновения проблем с газоснабжением, выступать основным средством для приготовления различных блюд.
- При необходимости, лежанка, возведенная в качестве пристройки к печи, может быть использована как дополнительное спальное место с обогревом.
- Создание двух топок в такой конструкции позволяет отапливать только ту часть, которая необходима в конкретный момент времени, а использование обеих топок увеличивает теплоотдачу постройки.
Схема подобного сооружения выглядит следующим образом:
два поддувала с дверками, расположенными под топками – одно под камином, другое – под печью;

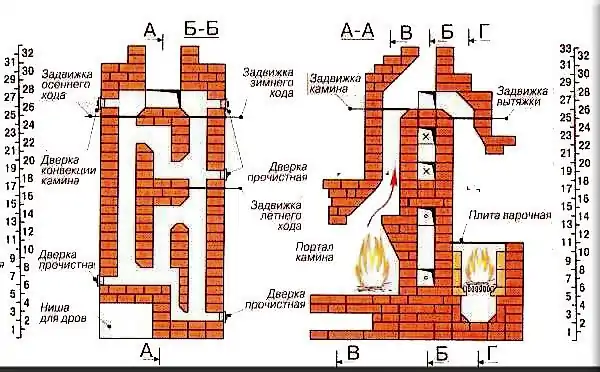

Фото 3. Схема многофункциональной кирпичной печки-камина с варочной поверхностью и второй топкой. Слева показано расположение дымовых каналов.
- дымовые каналы для каждой топки, которые, при желании, могут быть объединены в один дымоход;
- топка печи и собственно каминная часть, которые, при необходимости, могут быть выведены на противоположные стороны конструкции и, таким образом, будут располагаться в разных частях дома;
- дымоход, который может идти через несколько помещений.
Важно! Большие габариты конструкции возникают из-за создания полноценной лежанки
Пристенная отопительная печка из кирпича
Этот вариант печки представляет собой довольно компактную конструкцию, предназначенную для отопления, а также для создания уюта. Она занимает гораздо меньше места в помещении, но для приготовления пищи ее использовать проблематично.
Ключевая особенность такого устройства – и камин, и собственно печка.
Они объединяются в конструкцию, которая может, при необходимости, топиться и играть роль обогревающего приспособления сразу на два помещения, к смежным стенам которых оно присоединено.

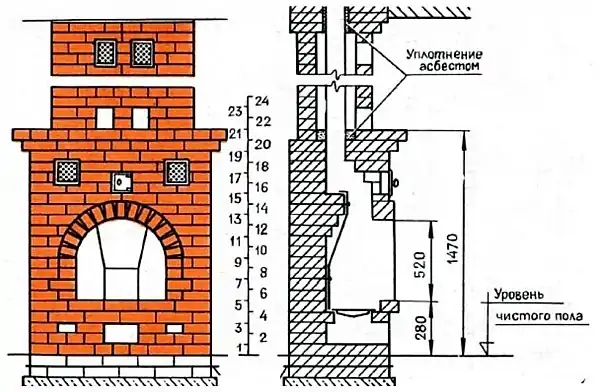

Чертеж такой конструкции выглядит следующим образом:
- поддувало под печной топкой с системой дымовых каналов для отведения лишних газообразных продуктов горения;
- топка с колосниковой решеткой и зольником;
- топка камина с порталом и системой дымовых каналов для отведения дыма в дымоотвод;
- дымопровод в виде единой трубы.
Справка! Варочная поверхность в такой конструкции отсутствует, что не позволяет готовить на ней. Печные каналы от каждой топки лучше объединить в один дымоход, что никак не ухудшит тягу, но позволит сэкономить на материале.
Вариацией подобной конструкции может служить печка-камин, у которой в основании лежит квадрат. Прибором зонируют помещения, если перед ним ставится такая дизайнерская задача.
Чем отличается многофункциональная печь для отопления
Этот вид отопительной конструкции представляет собой сложную конструкцию, которая отвечает сразу нескольким задачам:
- обогрев помещения (может использоваться как в качестве самостоятельного отопительного прибора, так и в комплексе с имеющимися газовыми агрегатами);
- приготовление еды, при условии монтажа соответствующих приспособлений в такую конструкцию;
- декоративная задача при использовании камина.
По своим габаритам конструкция отличается тем, что может быть как очень большой (например, в случае, когда к ней пристраивается лежанка), так и относительно компактной (если используется ограниченное количество приспособлений для приготовления еды).
Ее схема выглядит следующим образом:
- поддувала для печной и каминной топки;
- под камином можно расположить нишу для просушки дров;
- система дымовых каналов от каждого приспособления для приготовления пищи (если они топятся самостоятельно);
- дымоотвод (может быть один на все топящиеся части печи, иногда конструируют самостоятельный элемент для каждой части).
Внимание! При расположении такой конструкции в доме лучше всего разместить ее каминной частью в гостиную или спальню, а топкой печи и приспособлениями для приготовления пищи – в сторону кухни
Выбор места для печи
Несмотря на свои очень скромные размеры печь идеально подходит для отопления помещений площадью 14–50 м2. Её нельзя назвать самой экономичной в плане потребления топлива, но 3,5–5 кг твердого топлива обычно достаточно, чтобы печь полностью прогрелась и начала отапливать помещение.
Такая печь равномерно прогреваясь со всех 4 сторон. Это необходимо учитывать, выбирая место, где она будет установлена. В деревянных строениях с защищенными от возгорания стенами расстояние от печи до стены дома не должно быть менее полуметра. А также не стоит устанавливать печь в центре помещения. При такой установке циркуляция нагретого воздуха будет крайне неблагоприятной, и углы помещения будут промерзать.
Оптимальным вариантом является установка печи справа или слева от входной двери, на расстоянии не менее 0,5 м от косяка двери. В этом случае проникающий через дверь холодный воздух не будет распространяться вдоль пола по всей площади помещения, и создавать опасные сквозняки.
По каким принципам определяется место установки
Стоит понимать, вопрос относительно того, где должна располагаться печь в доме крайне важный и ответственный, поэтому и подходить к поиску ответа на него стоит с особой тщательностью.
Принципы определения места следующие:
- Любая печь должна находиться максимально близко к центральной части дома, чтобы наружная дымоходная труба не выходила далеко от конька.
- Правильное расположение прибора будет в том случае, если под ним не проведены иные коммуникации, например, водоснабжение.
- Устанавливая две печи в одной зоне, лучше все-таки сконструировать под каждую фундамент, чтобы уберечь себя от быстрого разрушения изделий.
Расположение трубы относительно конька дома
Помимо этого стоит четко понимать, что одна конструкция должна обогревать не меньше двух комнат, иначе ее установка не будет являться целесообразной.
Процесс кладки печи Радонеж
Первый шаг. Вырежьте в стене проем для печи. В торцы бруса (если стена выполнена из этого материала) забейте упрочняющие шканты.
Второй шаг. Залейте фундамент.
К кладке приступайте через 1-1,5 месяца после обустройства фундамента. Именно за этот период бетон наберет нужную прочность.
Третий шаг. Укройте высохший фундамент гидроизоляционным материалом.
Четвертый шаг. Выложите 1-й ряд печи. Проверьте ровность кладки с помощью уровня. Швы делайте не шире 3 мм.
Продолжайте кладку печи в соответствии с порядовкой.
Колосники и поддувало обустраиваются в топочной камере. Ширина поддувала печи должна быть достаточной для притока требуемого количества воздуха к загруженному топливу в процессе работы отопительного агрегата.
Выложите топочную камеру печи и сшейте каналы. Срежьте излишки раствора.
При кладке 26-го ряда сделайте 20-миллиметровый напуск на каждую сторону.
Завершите кладку основной части печи по порядовке и приступайте к выкладке дымохода.
Продолжайте обустройство дымохода в соответствии с предварительно подготовленным проектом.
Просушите готовую печь. Для экономии времени установите вентилятор в топочную камеру.
После высыхания кладки сделайте несколько тестовых запусков. Не делайте первые топки слишком интенсивными.
Если все сделано в соответствии с инструкцией, порядовкой и главными требованиями, в среднем спустя 30-40 минут сторона печи, выходящая в помещение, нагреется. Примерно через 1,5 часа агрегат прогреется равномерно и начнет полноценно отапливать комнату.
Собственноручное строительство отопительной печи – достаточно сложный и продолжительный процесс, но при желании вы справитесь и с таким мероприятием. Нужно лишь следовать проверенной технологии, применять только качественные строительные материалы и во всем придерживаться выбранной схемы кладки.
В итоге отопительный агрегат прослужит максимально долго, надежно и эффективно, а вы дополнительно сэкономите на установке системы обогрева своего дома, отказавшись от услуг сторонних печников и выполнив все собственными руками.
Видео – Печи отопительные своими руками
Всё очень грамотно расписано. От себя добавлю, что искать огнеупорную глину нет никакой необходимости. Сейчас на рынке стройматериалов продаются уже готовые смеси для кладки печей и каминов. Там всё уже размешано в нужной пропорции. Ещё по просушке есть один момент. Первый запуск делайте, используя в качестве топлива исключительно бумагу и картон. Дрова крайне нежелательны. Тогда вы получите необходимый температурный режим. Греете её таким образом не дольше часа. Высыхая, глина может немного подымить. То есть дым будет в помещении. Не пугайтесь этого. Глина очень быстро высохнет и печь заработает как надо.
Хочу подсказать одну интересную идею, которую сам испытывал. Внутри печи можно выложить «Габродиабаз». Данный камень — разновидность гранита и используется для изготовления памятников. Обрезки можно попросить в ритуальных услугах, предварительно убедившись что это действительно габродиабаз, а не простой гранит. Можно приобрести, но данный камень очень дорогой, потому как выдерживает высокие температуры! Удачи!
Самостоятельно я на даче дважды делал печки в домике и в бане. В последней второй вариант оказался относительно удачный, но там конструкция сама по себе простая. В доме же основой служили металлические печки, обкладываемые кирпичом. Я сразу вполне скромно оценивал свои возможности в возведении более сложной системы и до сих пор, уже обладая опытом, так считаю. То есть за возведением хорошей печки и, тем более, камина лучше всего обращаться к хорошим печникам. Кстати, у меня сестра так и сделала и пока они не поставили котел, она у них прекрасно работала.
Мы ответили на Ваш вопрос?
Лучшие печи для русской бани на дровах
Известно несколько методик, как построить из кирпича стационарный очаг для бани. Отличаются они способами отвода от печи продуктов горения.
Печь «по-черному»
Самая старая конструкция предъявляет минимальные требования к качеству материалов. Курная печь не имеет дымохода. Продукты горения выходят прямо в помещение, наполняя его густым дымом и копотью. Из бани дым выходит наружу через верхнюю щель над дверью. Несмотря на все недостатки, конструкция имеет и плюс: самую высокую теплоотдачу. Вдобавок дым дезинфицирует помещение и изгоняет насекомых-паразитов.
«По-серому»
Серая печь появилась как развитие черной. В кровле над очагом делают отверстие и выводят в него деревянную трубу. По такому же принципу выходит дым в передвижных юртах кочевников.
В наши дни «серый» способ практически не применяют, за исключением случаев, когда недостаточно опыта для качественной кладки или хочется сэкономить на материалах.
Принцип простой: сначала дожидаются полного сгорания дров, закрывают дымовое отверстие и после этого используют баню по назначению.
«Белая» печь
Это стандартная конструкция с выводом продуктов сгорания через термостойкий кирпичный дымоход. Такая печь отличается от предыдущих вариантов:
- хорошей тягой;
- отсутствием топочного газа внутри помещений;
- защитой от летящих искр.
Лучшие печи для русской бани на дровах – именно такие.
Как построить своими руками
Чтобы устроить в бане кирпичную печь с каменкой, выбирают место в парной с учетом размеров. Самые распространенные варианты – 3,5х4 кирпича (в плане 89х102 см) или 4х5 кирпичей (102х129 см). Обязательно обеспечивают противопожарный отступ от стенки печи до горючих конструкций бани не меньше 40 см. Топочную дверцу обычно выпускают в предбанник.
Стоимость строительства
Потребность в кирпиче на очаг с каменкой:
- В парилку площадью до 4 м2 – 650 шт.
- Парную с предбанником площадью 5 м2 – 850 шт.
- Помещение до 6 м2 – 1100 шт.
При средней цене за единицу в пределах 22-25 рублей цена материала для кладки составит 16-28 тыс. руб. Шамотный кирпич для топки (30 шт.) – 2 тыс. руб. Комплект печного литья – 25 тыс. руб. Итого расходы на закупку 43-55 тыс. руб.
Чистка и ремонт
При интенсивной эксплуатации примерно раз в месяц необходимо подвергать дровяной генератор тепла профилактической чистке. Это связано с тем, что печка постепенно засоряется продуктами сгорания дров — зольной крошкой. Последняя мешает нормальному функционированию агрегата.
Если появились какие-то места, где дым прорывается из печи не в дымоход, а прямо в комнату, необходимо посредством внешнего осмотра определить эти прорехи.
Когда они выявляются в сварных швах, можно снова воспользоваться электродами. Но есть и другой кардинальный способ для любых дефектных мест. Достаточно замазать их огнеупорным герметиком или цементом, смешанным с жидким стеклом.
Однако обычно качественно сделанная печь служит долго и не доставляет неприятностей.
Видео: изготовление из бочки и кирпича своими руками
Приведённые инструкции являются лишь одним из многих способов изготовления дровяного агрегата для отопления. Но они показывают, с какими трудностями можно столкнуться в процессе создания собственной конструкции. Вместе с тем мастеровитый человек с фантазией может придумать свой индивидуальный проект на основе описанного. Главное, подойти к делу с душой.
Проекты
Первый проект, который хотим предложить – комбинированная конструкция, отвечающая сразу за две функции: обогрев помещений и приготовление пищи, другими словами — варочно-отопительная печь. Возможно, это наилучший вариант дачной печи, так как она имеет небольшие размеры, достаточно экономична и проста в постройке. Внешний вид весьма аскетичен, но для дачи вполне достаточен.
Второй вариант заслуживающий внимания – компактная печь, предназначенная только для обогрева помещений. Конкурентное преимущество модели – небольшие габариты при высокой теплоемкости.
Еще одним прекрасно подходящей для дачи печью является печь малютка, являющееся компактной варочно-отопительной печью. Имеющей более высокое КПД по сравнению с первым вариантом, но немного сложнее в постройке. Мы подробно разобрали порядок строительства печи малютки в отдельном материале — проект и строительство печи малютки.
Возможно, кому-то из читателей захочется чего-то большего. Для вас мы подготовили подборку печей, которые как правило строятся не на даче, а в жилом доме. Разумеется, они сложнее и дороже в постройке:
- «шведка» – отопительно-варочная конструкция с увеличенной духовой частью;
- голландка – эргономичная отопительная печь с вместительным прямоугольным топливником без поддувала;
- русская – крупногабаритная варочно-отопительная печь с характерной широкой верхней частью, которая может использоваться для хозяйственных нужд.
- камин — для тех кому не нужно готовить на печи, а хочется лишь добавить уюта.
Проще чего невозможно
Самая простая печь для использования преимущественно вне жилых помещений может быть сделана буквально за считанные минуты из подручных материалов. Однако печка получится достаточно эффективная.
Простейшая варочная печь из прохудившегося ведра (см. рис. ниже) не однажды выручала автора в самых различных обстоятельствах, в т.ч. справлялась с обогревом по-черному бытовки без потолка под двускатной крышей – там под коньком было волоковое оконце. Противень служит улавливателем выпадающих угольев; если печка работает в помещении, под него нужно подложить огнестойкую подкладку, напр., еще несколько кирпичей. Выдирать из ведра днище полностью нет нужды – достаточно разворотить его так, чтобы дыра была прим. 6 см в поперечнике (шириной где-то в ладонь).
Простейшая варочная печь из дырявого ведра
Хорошая тепловая эффективность данной печи определяется тем, что в ней частично используется поверхностное горение древесного топлива. Как известно, именно при поверхностном горении древесина выделяет максимально возможное количество тепла. Кроме того, сухое качественное топливо (щепки, стружки) необходимо только на растопку, а основная его загрузка может быть сыроватой. Также не вполне сухие ветки и щепки можно подкладывать потом, в печке они быстро сохнут.
Работает эта печка довольно интересно. Без варочной посуды на «конфорке» из верхнего отверстия вначале идет дым. По мере прогрева ведра (ок. 10 мин) он сменяется не сильным потоком не очень горячих газов. Если печка будет использоваться неоднократно, время ее запуска можно сократить обмазав ведро глиной с сухой травой (можно саманом, если уже есть замешанный). Первый раз после обмазки печь разгоняется долго, до часу, пока «фитобетон» не просохнет, зато потом выходит на рабочий режим менее чем за 5 мин.
А вот если поставить на «конфорку» сковороду, котелок или кастрюлю, ход печи резко меняется. Горение топлива усиливается и спустя 1-2 мин из-под посудины показываются язычки пламени. Похоже, варочная посуда удерживает не вполне прогоревшие топочные газы от быстрого рассеяния, а приток свежего воздуха под конфорку инициирует их догорание. В итоге печка при +5 снаружи прогревала помещение объемом ок. 10 куб. м до комфортной температуры за полчаса. Ее недостаток – не держит тепло и нужен непрерывный присмотр, как за костром.
Как сложить простейшую кирпичную печь всухую без раствора
Печи из кирпича своими руками
Еще только планируя постройку собственного дома, мы задумываемся, какое отопление сделать в нем. Ведь от этого решения будет зависеть и построение проекта. Если вблизи вашего дома есть теплотрасса, вы получили необходимое разрешение на подключение, то можете просто сделать своими руками кладку камина в доме. Например, когда централизованный отопительный сезон еще не начался. А в случае отсутствия отопления центрального характера многие владельцы домов, дач и коттеджей склоняются к тому, чтобы построить печь для дома из кирпича своими руками.
Кирпичные печи в России кладут издревле. Мастера по кладке печей всегда считались людьми уважаемыми. Так как не каждый сможет сделать печь своими руками. отвечающую всем предъявляемым к ней требованиям.
Кирпичные печи в России кладут издревле. Мастера по кладке печей всегда считались людьми уважаемыми. Так как не каждый сможет сделать печь своими руками, отвечающую всем предъявляемым к ней требованиям. Присутствие печи из кирпича в доме создает особую уютную атмосферу и согревает живым теплом.
Печь своими руками
Ранее она была в каждом доме, теперь же печь можно считать изюминкой и национальной экзотикой. Но это очень удобная и функциональная вещь, которая может сочетать отопление, варочные поверхности, духовой шкаф и тёплую лежанку, при этом имея прекрасный дизайн.
Если украсить печь облицовкой изразцовой плиткой или кафелем, то печь превратиться в центр интерьерной задумки дома. Такую печь можно сделать своими руками.
Порядовки — подробная схема кладки печи из кирпича
Порядовки печей из кирпича можно раздобыть бесплатно, а это уже почти полдела. Ведь порядовка – это точная инструкция для размещения каждого кирпичика. Единственное что вам пригодится, так это небольшой опыт каменщика. Но кто из проживающих в частном доме хотя бы раз не сталкивался с кладкой кирпича? Стены, сараи, мангалы, заборы…теперь и печь.
Чтобы дом был обогрет как следует, нужно произвести расчёт под конкретное помещение, основываясь на показателях теплоотдачи планируемой печи. Печь должна быть такой мощности, чтобы можно было спокойно выдерживать ночь до следующей топки.
Самостоятельно сделать такие расчёты очень сложно, но можно воспользоваться данными И.В. Кузнецова. который рассчитал среднюю тепловую мощность единицы поверхности печи. Так, средней печи 1,5х1,5х2,5 м должно хватить для отопления площади до 100 кв. м.
От этого легко оттолкнутся и рассчитать размеры печи для вашего дома.
Выбираем конструкцию печи – русская, кузнецовка, голландка или шведка
Когда мы определились с примерными размерами печи нужно выбрать необходимый вариант печи, который вы будете класть. Большое количество подробных схем русских печей — от малых до больших можно найти на сайте. Огромной популярностью пользуются колпаковые печи Кузнецова и так называемые голландки или шведки .
Кузнецовки знамениты своей особой конструкции, позволяющей тёплым и холодным газам двигаться так, что КПД печи достигает порой 90–95%. Кроме того, практически полное отсутствие сажи и соответственно минимальный уход за печкой. На сайте самого автора можно найти до 150 схем разных вариантов кладки.
Также в наших краях популярны «шведки», но иногда её именуют «голландкой», хотя это не совсем верно. Поскольку шведка — это самостоятельная отопительно-варочная печь. тогда как голландки использовались только как отопительное дополнение.
Выбор «шведки» хорош и тем, что это по-настоящему печной универсал:
- На ней готовят пищу.
- Обогрев.
- Возможность встроенного духового шкафа.
Рассмотрим, как сделать такую печь своими руками.
Чем выгодны малогабаритные печи на дровах
Достоинство небольшой печи в том, что она занимает очень малую площадь при высокой теплоотдаче. Для загородного дома, бани, хозяйственных построек мини печь на дровах и угле подходит идеально. Строительных материалов идёт минимум, но если сверху положить варочную панель, то можно и кушать приготовить, и воду нагреть. Даже в наше время отопительно варочная печь из кирпича остается достаточно популярной. Самое главное — сделать её не составит труда начинающему мастеру. Имея перед глазами схему порядовки, можно сложить мини печь своими руками буквально за один световой день. Только предварительно нужно подготовить все необходимые инструменты и строительные материалы.
По сравнению с «буржуйкой» кирпичная мини печь для дачи на дровах выглядит эстетично. Впоследствии её можно облагородить кафелем, и она будет не только греть, но и украшать загородный дом.
Иногда её конструкцию совмещают с камином, и это уже будет мини печь камин. Можно сразу встроить бак для нагрева воды или предусмотреть нишу для сушки овощей и фруктов.
Опубликовано 02.06.2020 Обновлено 13.06.2020 Пользователем admin
Необычный уличный очаг
Схема печи длительного горения.
Большинство дачников стараются создать на своем приусадебном участке уютный уголок, где можно отдыхать, любоваться природой, готовить пищу на огне. В вечернее время многие любят погреться у очага, запечь картошку, заварить душистый чай. Кухонная плита в садовом домике не совсем подходит для этих целей. Совсем другое дело — уличная печь. Любое блюдо, приготовленное в ней, кажется намного вкуснее, чем созданное в домашних условиях.
Дачный очаг в зоне отдыха должен быть построен из экологически чистых материалов и иметь аккуратный внешний вид. Для небольшого участка подойдет компактная конструкция, которую можно создать своими руками. Всем этим требованиям отвечает оригинальная уличная печь — тандыр. В нем можно приготовить практически все: хлеб, выпечку, первые и вторые блюда. Особенно вкусными получаются плов, лепешки и печеные овощи.
Размер и форму очага, место размещения топки каждый выбирает сам в соответствии с собственными предпочтениями. Для работы потребуется:
- огромный казан (котел);
- растительное масло;
- бумажные или газетные листы;
- глина;
- песок;
- овечья шерсть или охапка соломы;
- кирпичи или камни для фундамента.
Кладка наземной части
Кладка корпуса отопительного прибора своими руками происходит в несколько этапов:
- Первые два ряда исполняют роль основания. Кирпич укладывается сплошным слоем.
- Следующие три ряда формируют зольник. Дверцу устанавливают на втором ряду.
- Начиная с 6 ряда, начинайте наращивать корпус печки вовнутрь.
- На 7 ряду установите колосниковую решетку и дверцу топочной камеры.
- На 8-10 ряду соорудите топку.
- На 11 ряду начинайте формировать место для дымохода.
- На 12 ряду установите варочную панель.
- Начиная с 12 ряда, производите монтаж дымохода.
Порядовка кирпичной печи
Кладку кирпича начинайте и заканчиваете только тычковыми рядами. Также следите, чтоб вертикальные швы ложковых и тычковых рядов не совпадали. При кладке печки своими руками следите за толщиной шва. Она должна быть от 2 до 3 мм. В местах, где соприкасаются разные материалы, толщина шва может достигать 5 мм.
После возведения отопительного прибора подождите несколько дней, после чего можете проводить первую пробную топку небольшим количеством дров.
Готовим фундамент под кирпичную печь для дачи
Какая бы ни была маленькая кирпичная печь для дачи своими руками – ее вес составляет несколько сотен килограмм. Поэтому ставить ее на деревянный пол помещения нельзя, а понадобится фундамент.
Чтобы правильно выбрать место фундамента, нужно спроецировать на грунт план печки таким образом, чтобы ее труба приходилась между балками пола и лагами крыши. Если в стене дома предусмотрен дымоход – то печь для дачного домика должна располагаться возле него. При постройке нового дома печка на дачу может быть встроена в стену между комнатами. Этот вариант очень удобен: оба помещения нагреваются одинаково быстро, но в одной из комнат даже при самых неблагоприятных условиях никогда не будет дыма.
Схема фундамента печки для дачи из кирпича
Глубина фундамента должна превышать глубину промерзания грунта. Впрочем, если дачный дом имеет собственный глубокий фундамент, то у печки для дачи можно сделать комбинированную основу. Для этого в грунт вертикально вкапываются четыре легких бетонных столбика, например таких, которые используют для заборов. Столбики должны выступать из земли чуть ниже уровня пола.
Подготавливаем фундамент печи для дачи своими руками
Между ними, прямо на поверхность грунта, в полкирпича насыпается гравийная или песчаная подушка. Затем укладывается слой рубероида или другой листовой гидроизоляции. Сверху ложится армирующая металлическая сетка, а уже поверх нее – заливается бетонный фундамент с арматурой. Верхняя часть фундамента должна совпадать с уровнем пола и быть идеально горизонтальной!
Виды кирпичных печей для дачи
Существует большое количество кирпичных печей, которые подразделяются на несколько категорий:
- варочные. Такой вариант отлично подходит для дач, используемых в летний период времени. При необходимости можно установить бак для подогрева воды;
- отопительные. Такие модели предназначены исключительно для отопления помещений. Монтаж выполняется достаточно быстро;
- отопительно-варочные. Такие конструкции считаются многофункциональными. В таких случаях печь оснащена варочной поверхностью, камином, духовкой, нишей для сушки белья. Габариты полностью зависят от площади помещения.
Кроме этого, имеются модели, оснащенные камином, водяным контуром, духовкой и многим другим. Именно по этой причине, перед тем, как приступить к строительным работам, рекомендуется понять, какой тип конструкции будет самым подходящим.
В зависимости от конструктивных особенностей выделяют русскую, голландскую, шведскую печь.
Русская печка
Русская печка из кирпича для дома на дровах отличается большими габаритами, многофункциональностью, наличием дымовых каналов, топкой открытого типа, которую при необходимости можно закрыть заслонкой, предусмотрена варочная поверхность.
Кирпичная печка для дачи на дровах обладает рядом преимуществ:
- При регулярном использовании создается комфортный для проживания микроклимат.
- Многофункциональность.
- Украшает дом.
К недостаткам относят:
- Высокая цена установки.
- Имеет достаточно большой вес, требуется наличие хорошего фундамента.
- Каналы и дымоход нуждаются в постоянной очистке.
- Низкий уровень КПД.
Максимальный уровень КПД составляет 60%. В зимний период времени не рекомендуется допускать остывания, поэтому печь придется топить на регулярной основе. Во время остывания конструкции есть вероятность появления конденсата, после чего происходит насыщение кирпича влагой, что способно привести к трещинам.
Голландка
Данная конструкция считается самой востребованной. Некоторые модели оснащены не только нагреваемыми элементами, но и варочной поверхностью, духовкой, в результате чего голландскую печь можно использовать как для отопления, так и для приготовления пищи.
Несмотря на то, что печки имеют обычно большие габариты, к голландской модели это не относится. Такой вариант отопления отлично подойдет даже для двухэтажных домов. По внешнему виду печь напоминает колонку, может быть круглой, квадратной либо прямоугольной формы.
К преимуществам относят:
- допускается отопление на полную мощность даже после длительного перерыва;
- самая маленькая конструкция способна обогреть помещение до 70 кв. м;
- небольшие расходы на монтаж;
- благодаря тому, что стенки достаточно тонкие, тепло в помещение отдается быстро.
Не обошлось и без минусов:
- низкий КПД, составляющий 40%;
- требуется своевременно удалять золу и сажу;
- тление – самый эффективный режим данной модели;
- чтобы печь остывала медленно, после топки требуется сразу же закрывать вьюшку.
Такой вариант отлично подходит для небольших домов в один либо два этажа, мансарды.

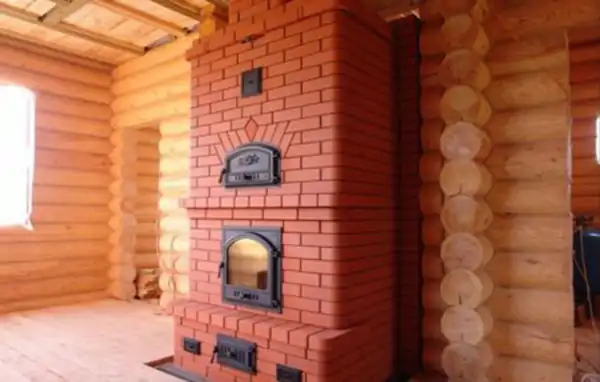

Шведка
Отличительной особенностью такой модели считается универсальная конструкция, предназначена она для использования в небольших комнатах. В стандартной шведской печи имеется духовка, поверхность для варки, ниши для сушки белья, некоторые виды оснащены лежанкой, камином.
Преимущества:
- достаточно быстрый обогрев помещений;
- еду можно готовить в духовке, на варочной поверхности;
- топливо сжигается практически полностью;
- благодаря особенной конструкции осуществляется прогрев нижней части печи, в результате чего полы становятся теплыми;
- при необходимости можно внедрить теплообменник для подогрева воды.
Для того чтобы тепловые потери были минимальными, рекомендуется утеплить пол. Принцип работы такой же, как и у колпаковых печей – дожигание осуществляется под сводом топки.
Где используют, достоинства и недостатки
Конструкция описываемого аппарата известна практически всем взрослым людям. Во внутреннюю полость корпуса печи закладывают дрова, которые прогорают после розжига спичками и бумагой, а дым выходит в трубу, герметично приделанную сверху. В процессе сжигания топлива стенки установки греются и отдают тепло помещению.
А снизу, под основным звеном, обычно находится ещё одна маленькая камера, отделённая от топки решёткой — так называемое поддувало, куда проваливается зола по мере прогорания дров. Всё описанное является стандартной схемой.
Вот фотография такой классической железной печи на дровах.
Эта конструкция годится для установки в любом месте
У данного аппарата есть ножки, и при желании его можно переставить перед растопкой. Такие экземпляры часто используют в гаражах. Вот мы и подошли к вопросу применения дровяных печей. Итак, основные варианты их использования:
- в гараже для отопления,
- для обогрева дачного домика,
- в капитальной избе (русская печь тоже работает на дровах),
- в небольших производственных помещениях для поддержания тепла,
- прямо на природе для того, чтобы согреться и сготовить еду.
В зависимости от указанных вариантов, применяют ту или иную модификацию дровяной печи. Но все случаи использования описываемого прибора объединяет одно — у такого оборудования плюсов больше, чем минусов.
Основные достоинства таковы.
- Простая конструкция, лёгкость изготовления.
- Дешевизна.
- Дрова можно не только недорого купить, но и найти самому в лесу (или использовать в качестве материала старую мебель).
- Многие конструкции долго держат тепло.
- Дымовую трубу легко вывести наверх.
- Существует возможность варки и жарки блюд одновременно с отоплением помещения.
- Используется экологически безопасное природное топливо.
Ну а недостатков немного:
- относительно низкий КПД,
- дым от сгорания дров токсичен, если нарушена герметичность оборудования,
- можно обжечься, если коснуться дверцы или стенок топки.
Впрочем, даже эти минусы в некоторых конструкциях легко минимизировать.
Кухонная плита с духовкой и водогрейной коробкой
Для кладки кухонной плиты с духовкой и водогрейной коробкой размером 1290×640 мм необходимы те же материалы, что и для предыдущей плиты. Дополнительно следует приобрести водогрейную коробку размером 510x280x120 мм.
На рисунке ниже приведены общий вид, горизонтальный разрез по А—А и вертикальный разрез по Б—Б плиты.
Кухонная плита с духовкой и водогрейной коробкой: а — общий вид; б — разрезы. Определения: 1 — топливник; 2 — чугунная плита; 3 — духовка; 4 — водогрейная коробка; 5 — дымовая задвижка; 6 — зольниковая камера; 7 — обвязка из угловой стали
Кухонную плиту с духовкой и водогрейной коробкой кладут в том же порядке, что и кухонную плиту с духовкой. Разница только в том, что после кладки третьего ряда вместо перегородки кирпичом на ребро между духовкой и вертикальным каналом устанавливают водогрейную коробку в футляре. Высота водогрейной коробки должна соответствовать высоте четырех рядов кирпичной кладки плашмя. В остальном кладка полностью похожа на кладку кухонной плиты с духовкой.
Преимущества и недостатки
Преимущества
По сравнению с голландкой эти печи имеют большие КПД (40% у первой и 60% у шведок), превосходят их в теплоотдаче. При равной материалоёмкости можно получить первую печь с мощностью N=2.9кВт, вторую с N=4.1кВт.
Дымооборот, отводимые газы внутри которого направлены вниз, обеспечивает надлежащий нагрев всего объёма воздуха в доме, начиная от поверхности пола.
Многовариантность исполнения. Возможно поставить версию со встроенным камином или пристроенным лежаком.
Допускается отбор тепла на получение горячей воды, что не скажется негативно на режиме горения.
Пластичность базовой конструкции. Жесткие требования по соблюдению базовых условий кладки распространяются исключительно на высокотемпературные части конструкции. Всё остальное легко адаптируется под реальные особенности жилища, в котором ставится печь.
Канальную часть можно класть из рядового керамического кирпича, укладываемого на цементно-песчаный раствор, так как отводимые дымовые газы имеют достаточно низкие температуры.
Имеется встроенная духовка. Если приоткрыть дверцу, то ощутимый прогрев наступает уже через считанные минуты после начала топки.
Шведка с духовкой и нишами для сушки одежды
Недостатки
Шведка достаточно тяжёлая, поэтому требует обязательного предварительного возведения отдельного фундамента.
Если после того, как закладка топлива полностью прогорит, несвоевременно закрыть задвижку, печь очень быстро выстудится.
В процессе работы, высокотемпературная часть шведки испытывает значительные тепловые нагрузки. Поэтому для её кладки нужно использовать только наиболее качественные материалы.
Высокие требования предъявляются и к мастерству печника, который должен иметь надлежащий опыт.
