Кладка (порядовка): подробный инструктаж
Итак, приступаем непосредственно к возведению печи – шведка, размером 3.5 на 4.5 кирпича, высотой 1.90 м, размер лежанки 2.5 кирпича и высота 7 кирпичей. Строится такая конструкция с учетом схемы кладки, при чем каждого ряда. Именно эту схему и принято называть порядовкой.
Обратите внимание: Все что выделено на изображениях желтым цветом, выкладываем шамотным кирпичом. Ряд 1 и 2: Выкладывают сплошными, так как первые 2 ряда – это основа печи. Обратите внимание, что на втором ряду делают вырезы в кирпичах и крепят дверцы прочисток и зольника

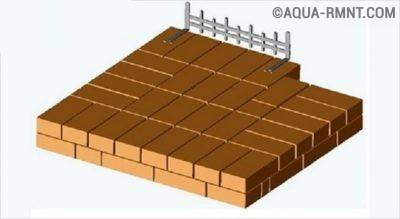

Обратите внимание, что на втором ряду делают вырезы в кирпичах и крепят дверцы прочисток и зольника
Ряд 1 и 2: Выкладывают сплошными, так как первые 2 ряда – это основа печи
Обратите внимание, что на втором ряду делают вырезы в кирпичах и крепят дверцы прочисток и зольника

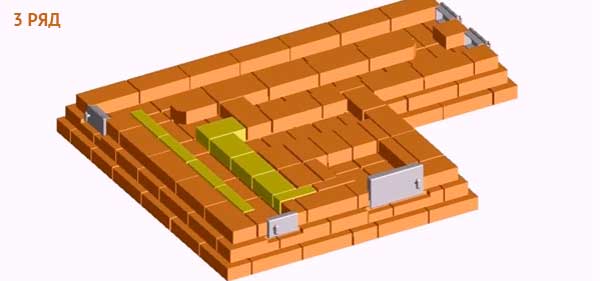

Ряд 3. Закладывается зольная камера. Далее выкладывается непосредственно основание камеры (это будет нижний прогрев) и вертикальные каналы. Осуществлять кладку нужно обычным кирпичом, а вот поддувало желательно выложить шамотным кирпичом.
Ряд 4. Продолжайте формировать вертикальные каналы, зольную камеру и камеру нижнего подогрева.
Ряд 5. Кладку начните по направлению слева – направо. Установите на этом ряду колосниковую решетку, учитывая расширение раскаленного металла, выкладывайте зольник шамотным кирпичом, а всю остальную кладку ведите обычным.
Ряд 6. Начинаем выкладывать основу топливной камеры.
Ряд 7. Формируем основной вертикальный канал, устанавливаем дверцу и продолжаем возведение печи.
Ряд 8. На этом этапе порядовка печи «шведка» продолжается формированием топливной камеры.
Ряд 9. Кирпичи девятого ряда в месте где расположена топка необходимо аккуратно стесать по бокам под углом, чтобы дым мог плавно переходить в дымоход из топки. Так – же на этом ряду нужно сформировать еще один горизонтальный канал, но не перекрывать его.
Ряд 10. Продолжаем укладку кирпича. Над дверцей топки кирпич стачиваем под углом, что – бы сформировать, так называемое замковое перекрытие, как показано на изображении и перекрываем канал, который сформировали на девятом ряду.
Ряд 11. Закладываем лежанку с небольшим выпуском кирпичей по периметру.
Ряд 12. Еще одним рядом перекрываем лежанку, так – же с выпуском кирпичей по периметру. На этом – же этапе формируем место под варочную плиту и устанавливаем ее.
Ряд 13
Укладываем третий ряд кирпичей в месте где у нас будет лежанка, обратите внимание на этом ряду укладку кирпичей производим без выпуска, возвращаясь таким образом к первоначальным размерам. В этом ряду так – же продолжаем формировать место варочной камеры, основного вертикального канала и вспомогательных каналов

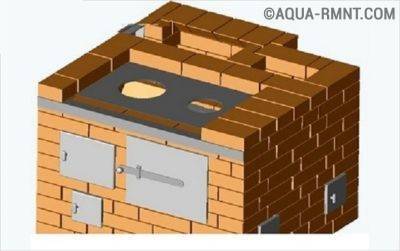

Ряд 14. Продолжаем строительство, но строим только печь, с лежанкой мы уже закончили
И здесь обратите внимание на изображение, как установлены две отмеченных половинки кирпича, они выдвинуты примерно на 25 мм. Сделано это для того, что – бы было удобно прочищать эти каналы
Ряд 15, 16. Выкладывайте этот ряды так же, как и 14-ый.

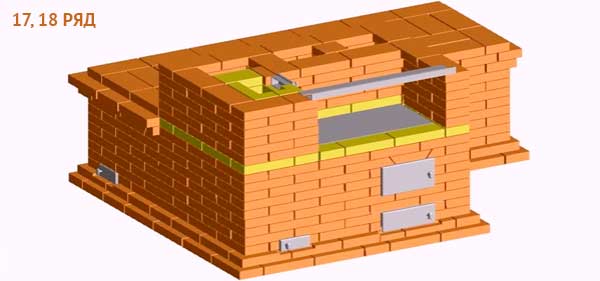

Ряд 17, 18. 17 ряд выкладываем, как и предыдущие два, а на 18 – ом по фасаду, уголком перекрываем варочную камеру.

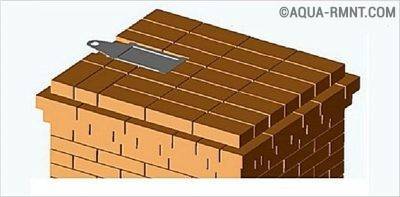

Ряд 19. Закрываем варочную камеру стальным листом и на него, сверху укладываем 5 металлических полосок. Начинайте кладку вытяжной вентиляции и сформируйте 2 сушильные камеры.
Ряд 20. Кирпичом перекрываем варочную камеру и на главном вертикальном канале устанавливаем задвижку.
Ряд 21. Еще раз перекрываем варочную камеру
Обратите внимание, что между правым и средним каналом, нам снова необходимо сточить кирпич под углом
Ряд 22. Между собой объединяем правый и средний каналы, а левый канал объединяем с основным горизонтальным каналом и формируем две сушилки.
Ряд 23. Поднимаемся еще на один ряд и укладываем стальные полосками на левый вертикальный канал.

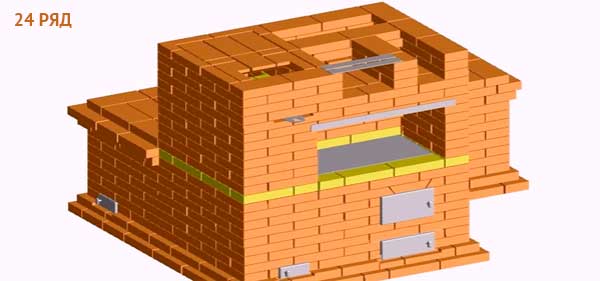

Ряд 24. Перекрываем левый вертикальный канал. На сушилки укладываем стальные полоски.

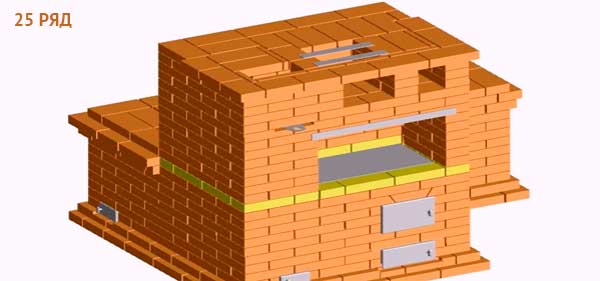

Ряд 25. Перекрываем правую сушилку и не до конца левую, как показано на изображении ниже.
Ряд 26. Перекрываем весь верх печи, за исключением основного горизонтального канала. По фасаду выпускаем кирпич, что – бы образовать декоративный бортик.
Ряд 27. Укладываем кирпич, аналогично 26 ряду, единственно не делаем припуск кирпича по фасаду, а возвращаемся к первоначальному размеру печи.
Ряд 28. Приступаем к строительству обсадной трубы и устанавливаем задвижку.
Ряд 29. Заканчиваем строительство обсадной трубы.
На этом строительство печи можно считать завершенной.

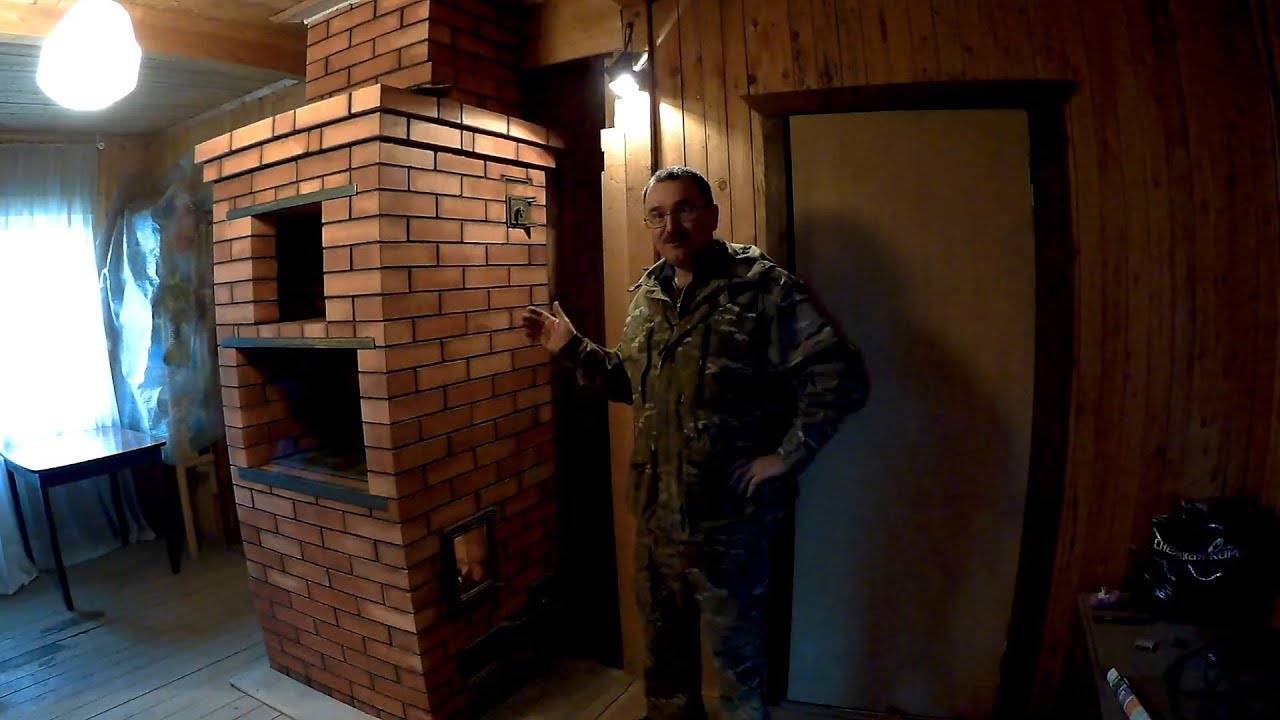

Видео по теме “печь шведка своими руками – порядовка“:
Примерная схема использования ондубанда
На оголовок трубы сверху надевается металлический зонтик, который защитит дымоход от прямого попадания атмосферных осадков и грязи.
Вообще, устройство дымоходов для печей или твёрдотопливных котлов – это вопрос, требующий особого рассмотрения. В частности, с некоторыми вариантами их обустройства можно ознакомиться на страницах нашего портала.
Полностью сложенную печь, прежде чем топить на полную мощность, необходимо обязательно просушить, примерно в течение 10 ÷ 12 дней. Это можно делать естественным путем, открыв все задвижки и дверцы, а можно помочь в этом вопросе и «искусственным» способом, в котором применяется обычная электрическая лампочка большой мощности. Ее помещают в топку, затем закрывают дверцу, включают электропитание и оставляют так на весь период сушки.
После этого первоначальную топку проводят с маленькой закладкой дров в течение трех-четырех дней. Затем количество топлива постепенно увеличивают. Такая сушка хорошо укрепит и закалит раствор в швах.
Если планируется произвести внешнюю отделку сооружения, то этот процесс проводится только после полной просушки печи, а лучше даже — после одного сезона полноценной эксплуатации.
Самостоятельно возвести печь — не так просто, как кажется, поэтому перед тем, как браться за дело, рекомендовано реально оценить свои силы. Можно провести несколько пробных тренировок, произведя обычную кладку кирпича на раствор. Обязательно надо досконально, до мелочей, разобраться в нюансах порядовок. Только после удачных завершений процессов такого «обучения» можно будет приступать к самостоятельной работе над печью. И все равно – было бы не лишним обезопасить свою работу, изыскав возможность пригласить для контроля и руководства знающего человека.

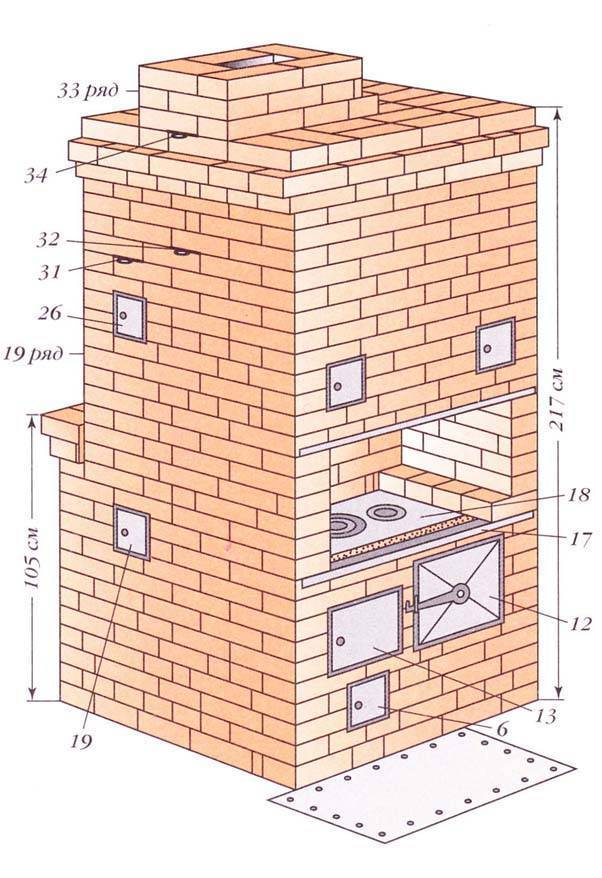

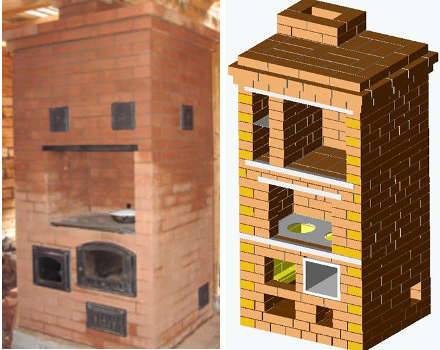

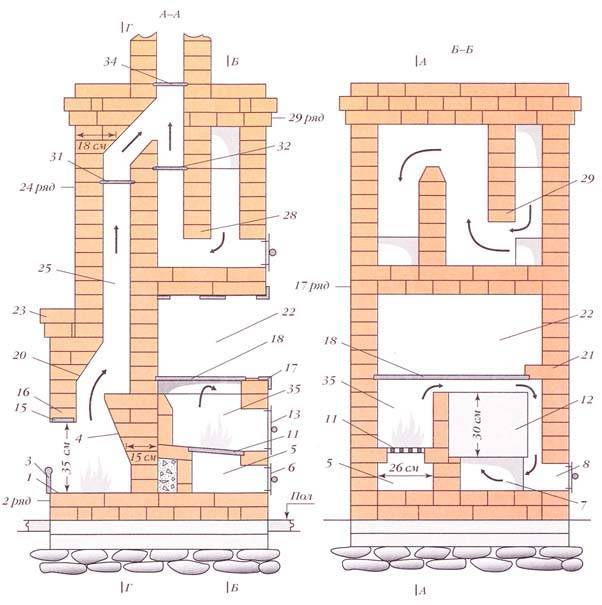

Проект отопительно-варочной печи-шведки
Прежде, чем приступать к работам, несколько советов от печника по кладке печей шведка своими руками:
Перед началом работ распечатайте на принтере порядовку и, чтобы не запутаться, выложив очередной ряд, обводите или зачёркивайте его на плане.
Выкладывая фундамент, очень важно проверять по уровню его горизонтальность. Впрочем, с уровнем периодически нужно сверять все дальнейшие ряды.
Каждый кирпич, прежде чем уложить, опускают в воду на 15 секунд
Но замачивать кирпичи нельзя!
Начиная новый ряд, выложите все его кирпичи на место без раствора, уточните размеры, подгоните, а уж потом выкладывайте ряд.
Болгарка очень ровно режет кирпичи нужной формы, но от этого много пыли, поэтому лучше все половинки и четвертинки подготовить заранее на открытом воздухе.
Схема порядовки отопительно-варочной печи шведки с духовкой
Рассмотрим порядовку кирпичной печи-шведки с духовкой своими руками.
- 1 ряд. Сплошной (28 красных кирпичей).
- 2 ряд. Дублирующий (если в предыдущем ряду все кирпичи были целые, то здесь много половинок и ¾).
- 3 ряд. Размечаются кирпичом: слева зольная камера, справа пространство под духовкой (здесь укладывается четвертинка огнеупорного кирпича) и на заднем плане вертикальные каналы. Устанавливаются дверки: зольника (25 х 14 см), три для прочистки (14 х 14). Несколько кирпичей устанавливаются на ребро. Красного кирпича — 19 шт.
- 4 ряд. Вертикальные каналы пока объединены. Наращивается зольная камера. В пространстве под духовкой укладывается половинка огнеупорного кирпича. 14,5 красных кирпичей в ряду.
- 5 ряд. Перекрываются дверки всех каналов и камер. Зольная камера выкладывается огнеупорным кирпичом (это будет низ топливника). Оставляется проём под колосники (вырезается уголок по периметру отверстия, в который и укладывается решётка). 16 красных + 8 шамотных кирпичей.
- 6 ряд. Устанавливается дверка топливника, разделяются вертикальные каналы. Между топливником и духовкой стенка в четверть огнеупорного кирпича. Устанавливается духовка. 13 красных + 3,5 огнеупорных.
- 7 ряд. Дублирующий.
- 8 ряд. Огнеупорным перекрывается вход в канал за духовкой. 13 красных + 5 огнеупорных.
- 9 ряд. Над дверкой топливника укладываются два кирпича, один из которых срезан наискосок снизу, а другой – сверху. 13,5 красных + 5 огнеупорных.
- 10 ряд. По подобию предыдущего ряда перекрывается дверка духовки. Не выкладывается стенка между топливником и духовкой. В кирпичах выбирается уголок, для установки плиты. На фронтальную часть печки устанавливается уголок (длиной 1м 20см). 15 красных, 4,5 огнеупорных.
- 11 ряд. Формируется варочная камера. 16,5 красных.
- 12 — 15 ряд. Дублирующие.
- 16 ряд. Подготовка к перекрытию варочной камеры. В переднюю часть кладётся 70-см. уголок, а над камерой – три уголка по 90,5 см. 14,5 красных.
- 17 ряд. Наглухо перекрывается варочная камера, оставляется только вытяжное отверстие в полкирпича. 25,5 красных.
- 18 ряд. Дублирующий. Устанавливается ещё один уголок. 25 красных.
- 19 ряд. Наращиваются: вытяжной канал, сушильные камеры, вертикальные каналы. 16 красных.
- 20, 21 ряд. Дублирующие.
- 22 ряд. Меньшая сушильная камера перекрывается стальной пластиной 19 х 34 см. 16 красных.
- 23 ряд. Над вентиляционным отверстием вырезается место для задвижки. Задвижка 13 х 13 см. 17 красных.
- 24 ряд. Объединяются два вертикальных канала за духовкой. 15,5 красных.
- 25 ряд. Объединяется паровытяжной канал с вертикальным каналом за ним. 15,5 красных.
- 26 ряд. Наращиваются все камеры и каналы. Во фронтальной части устанавливается 90,5-см. уголок. Над сушильной камерой укладываются две полоски по 65 см. В большом стальном листе (80 х 90,5) вырезается угол по размеру углового вертикального канала. Укладывается лист, перекрывая всю поверхность печки, включая два канала за духовкой. Со всех сторон оставляется не закрытым расстояние в полкирпича.
- 27 ряд. Сплошной, перекрывающий всю площадь, кроме вертикального канала. Со всех сторон кирпич теперь «нависает» над предыдущими рядами на 2,5 см. 32 красных.
- 28 ряд. Ещё один сплошной ряд, кирпичи ещё больше «нависают» со всех сторон (ещё на 2,5 см). 37 красных.
- 29 ряд. Сплошной ряд, первоначального размера печи. 26,5 красных. Тело печи завершено.
- 30 ряд. Формируется основание трубы. В кирпичах вырезается уголок по размеру дымовой задвижки. Устанавливается задвижка. 5 красных.
- 31 ряд и далее. Наращивание трубы.
Отработанное масло — отличный вид топлива, к тому же на отработке можно отлично сэкономить при обогреве помещения. Печь на отработанном масле своими руками. изготовление печей, правила эксплуатации, а также плюсы и минусы использования.
Об использовании индукционной печи для обогрева помещения читайте в этой статье.
Особенности
Печь шведка имеет сложное строение. Ее особенностями являются:
- размещенная рядом с топкой духовка;
- немалое количество камер-колпаков;
- сложная система каналов.
Пространство, в котором находится металлическая духовка, соединено с топкой. Конструкция такова, что между топкой и духовкой есть кирпичная стенка. Однако вверху этой стенки имеется канал для прохождения горячего воздуха. Благодаря такой хитрости духовку нагревает созданный в топке жар, и пламя при этом не имеет контакта с железом. Достаточно открыть дверку духовки, как в помещение хлынет теплый воздух.
Камеры-колпаки сильно повышают теплоотдачу угарных газов. К этим камерам подходит два канала. Оба размещаются внизу. По одному входит дым, по второму выходит. Принцип работы камеры следующий: горячий воздух поднимается вверх и, нагревая верхнюю часть колпака, становится холоднее. Далее он выходит из камеры и попадает в другие. В результате отдача тепла становится максимальной и отопительная печь на даче или в доме сильно нагревается.

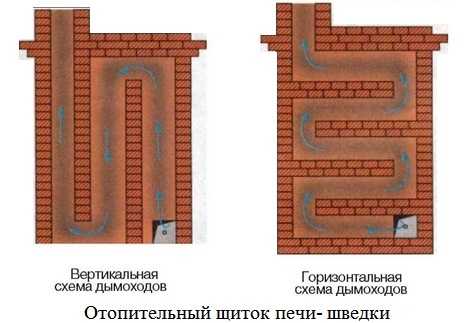

Система каналов очень хитрая и, соответственно, сложная. Она позволяет управлять перемещением угарных газов в разные камеры-колпаки. При этом можно делать так, чтобы они не попадали в некоторые камеры. То есть можно управлять режимами работы печи и определять уровень ее нагрева. Большинство моделей “шведки” работают в трех режимах: летнем, осеннем и зимнем. Переключение между тремя режимами происходит благодаря заслонкам. Особенности работы отопительной печи в каждом режиме можно увидеть в разных видео.
Кладка печи-шведки с плитой своими руками: порядовка
При возведении печи кирпичи укладывают так, как показано на порядовке. Выполнить работу правильно помогут следующие пояснения:
кладка первого ряда
Ряды № 1 и 2 представляют собой подножие печи. Для них характерна увеличенная ширина швов — от 6 до 13 мм. Благодаря этому тело печи будет располагаться как бы на слегка выступающем постаменте. Кирпичи перед нанесением раствора следует в течение 10–15 с ополоснуть водой. Эта процедура поможет избавиться от пыли и обеспечит надёжный контакт с раствором. К сухой пыльной поверхности глиняная смесь прилипает гораздо хуже и кладка получается непрочной, что в условиях высоких тепловых напряжений является недопустимым.
На 2-м ряду необходимо заложить опорные стержни для каминной решётки, которую сразу же следует к ним приварить.
Порядовка: ряд второй
Рядом №3 начинается формирование прочистных каналов, поддувальной камеры, вертикального канала дымооборота и ниши для установки духового шкафа. На тыльной стороне печи формируется каминная топка.
Кладка третьего ряда
Установленные дверцы можно временно подпереть кирпичами, пока крепёжные элементы не будут зафиксированы последующими рядами.
В тыльной части ниши для духовки нужно устроить проход, соединённый с прочистными камерами. С этой целью подрезают угол кирпича, установленного в этом месте.
Ряд №4 идентичен 3-му, только кирпичи укладываются несколько по-иному — обеспечивается перевязка швов.
Ряд четвертый
С 5-го ряда начинается формирование напуска дымового зуба. На этом же ряду устанавливается колосниковая решётка. Жёлтым цветом на порядовке помечен шамотный кирпич
Важно помнить: из-за значительной разницы в коэффициентах температурного расширения швы между керамической и шамотной кладками должны иметь ширину не менее 6 мм
Ряд пятый
Духовку и дверцу топки перед установкой следует обмотать асбестовым шнуром. Он сыграет роль уплотнителя (для дверцы) и одновременно обеспечит металлическим элементам возможность свободно расширяться при нагреве.
В ряду №6 берёт начало стенка между топкой и духовкой, которая состоит из уложенных на ложок (ребро) кирпичей. Уменьшить её толщину до ¼ кирпича нам позволила теплоизоляция духовки в виде обмотки асбестовым шнуром.
Ряд шестой
Ряды № 7, 8 и 9 выкладываются согласно порядовке
Обратите внимание, что в 7-м и 9-м рядах ниши перекрываются стальными полосами. Как уже говорилось, между сталью и кирпичом нужно оставить зазор в 6 мм, заполненный раствором
Порядовка: ряды 7–12
Выложив 9-й ряд, нужно дать раствору высохнуть, после чего следует сгладить при помощи болгарки дымовой зуб. Внутренние напуски также рекомендуется сгладить (это несколько повысит КПД), но болгаркой к ним не подобраться — необходимо стёсывать.
В кирпичах ряда №10 необходимо вырезать четверти для установки варочной плиты. Если она имеет рёбра жёсткости, под них вырезаются пазы. Плиту сажают на раствор, но предварительно под неё следует уложить асбестовые полосы.
Ряд десятый
В этом же ряду устанавливается прочистная дверца.
Те части ряда, которые перекрывают дверцу топки и нишу духовки, укрепляются стальными уголками.
В 11-м ряду кирпичи над топкой нужно косо подрезать. Наклонные грани будут отклонять поднимающийся дым в направлении дымохода.
Ряд одиннадцатый
Последующие ряды следует выкладывать согласно схеме
Обратите внимание: в 14-м ряду кирпичи на 25 мм выдвигаются — формируется каминная полка
Ряд четырнадцатый
В 16-м ряду при помощи стальной полосы устраивается перекрытие варочной ниши, а передняя часть этого ряда укрепляется стальным уголком.
Порядовка с 15-го ряда
Уложив в соответствии с порядовкой 17-й и 18-й ряды, приступают к формированию отверстий дымоотводов (ряд №19). При этом кирпич, установленный между печным (вертикальным) и каминным дымоотводящими каналами нужно косо подрезать с двух сторон.
Ряд девятнадцатый
На 19-м, 21-м и 22-м рядах устанавливаются прочистные дверцы.
Ряд двадцать первый
В рядах № 24 и 25 устанавливаются задвижки.
Ряд двадцать четвертый

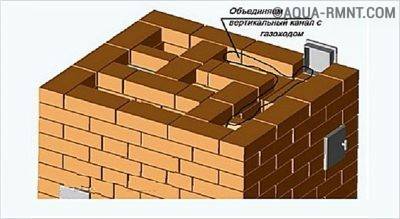

В 26-м ряду вертикальный канал объединяется с газоотводом, здесь же устанавливается последняя прочистная дверца, используемая для очистки каналов.
Ряд двадцать шестой
Выложив согласно порядовке 27-й и 28-й ряды, перекрывают все каналы (ряды 29 и 30). Кирпичи в отверстии для дымовой трубы необходимо косо подрезать.
Ряд тридцать первый
В 31-м ряду монтируется общая задвижка дымохода, а с 32-го начинается возведение дымовой трубы.
Ряд тридцать второй
Тонкости кладки
Во время этого процесса нужно соблюсти все нюансы и должна быть соблюдена порядовка, указанная в схеме ниже.
Тонкости создания печи Буслаева проявляются еще во время кладки первых двух рядов. Их нужно выкладывать так, чтобы шов между кирпичами равнялся 6-13 мм. Благодаря таким широким швам удастся получить постамент. Более широкие швы являются нежелательными.
Обязательной процедурой является смачивание кирпича за 15 секунд до размещения на нужном месте. Благодаря этому смывается пыль и улучшается адгезия. В результате “шведка” получается прочной и надежной. Если же укладывать сухой материал, то кладка получится непрочной. Слабая адгезия даст о себе знать после первых серьезных сжиганий дров, и в итоге придется делать ремонт. Замачивать кирпич также не стоит. В таком случае он впитает много воды, которая, уйдя в раствор, сделает последний более жидким. Такой раствор не сможет обеспечить прочность конструкции, и она развалится еще до того, как завершится кладка.
Глиняный раствор для кладки не подходит. Осуществлять порядовку следует, используя раствор на мергеле.
Для создания топочной части обычный кирпич не подходит. Он не выдержит высоких температур. Стенки топки делают из шамотного кирпича. Он отличается светло-желтым цветом. Кладут такой кирпич на раствор, который предусматривает наличие шамотной глины. Поскольку обычный и шамотный кирпич при нагревании расширяются по-разному, шов между ними следует делать 6-миллиметровым.
Очень большое внимание нужно уделять ровности поверхности половинок и трехчетверок материала. Здесь нужно делать все так, как указывает проект
Обрезать кирпич стоит на улице, так как образуется много пыли.
Очень важно обрезать углы кирпича так, как отмечает чертеж. Это необходимо для того, чтобы сделать правильные каналы и углы их поворота
Стоит помнить, что отопительная печь Буслаева является многоканальной, и поэтому тяга в ней сильно снижается. Если не обрезать кирпич так, как нужно, дым в канале с таким кирпичом будет проходить с затруднением. Тяга снизится.
Есть требования и к дымоходу. Его устье должно иметь распушку. Задача последней – рассекать ветер, что делает невозможным его попадание в дымоход. Выступление дымоотвода над коньком крыши должно составлять 60 см. С подробным процессом создания печи шведки для дачи также можно познакомиться в видео.
Расчёт основных параметров шведской печи
Процесс проектирования печи заключается в определении правильных размеров всех её конструктивных элементов.
- Только использование надёжных источников проектной документации (порядовок) может обеспечить гарантированную надёжность. Сегодня скачать порядовку с детальным описанием кладки стоит не более 100 руб. Заказать проект нестандартных габаритов стоит около 1000 руб. Не стоит экономить эти незначительные суммы, чтобы впоследствии потерять гораздо больше. Все размеры нужно строго соблюдать без исключения.
- Предметом отдельных расчётов могут стать размеры дымохода, которые определяются в зависимости от мощности и теплоотдачи печного оборудования.
Для самостоятельного определения площади сечения трубы нужны два показателя — размер топки и удельная теплотворность используемого топлива. Первый вычисляется путём перемножения линейных размеров топки (длины, ширины и высоты). Второй находится в специальных таблицах. Теплоотдача вычисляется по формуле W=Eуд∙Vт ∙ 0,63 ∙ 0,4 ∙ 0,8, где W — теплоотдача в кВт, Vт — объём топки, а Eуд — удельная теплотворность, которую находим из таблиц. Числовые коэффициенты означают КПД печи (0,4), коэффициент сгорания топлива (0,8) и коэффициент загрузки топки (0,63).
Таблица: удельная теплотворность дров (кВт/м3)
| Вид древесного топлива | Влажность 12% | Влажность 25% | Влажность 50% |
| Тополь | 1856 | 1448 | 636 |
| Пихта | 1902 | 1484 | 652 |
| Ель | 2088 | 1629 | 715 |
| Берёза | 3016 | 2352 | 1033 |
| Дуб | 3758 | 2932 | 1287 |
| Осина | 2181 | 1701 | 747 |
Для примера рассчитаем сечение дымохода для топки с размерами 0,4х0,3х0,4 м.
- Объём такой топочной камеры составит Vт=0,4∙0,3∙0,4 = 0,048 м3.
- Если печь топится берёзовыми дровами с влажностью в 25%, мощность составит W = 2352∙0,048∙0,63∙0,4∙0,8 = 22,76 кВт.
- Далее используется другая таблица — зависимости сечения дымохода от мощности печи. По ней определяем, что размер трубы нужен максимальный — 270х270 мм.
Таблица: выбор размера дымоходной трубы по мощности печи
| Мощность, кВт | Размеры трубы, мм |
| до 3,5 | 140х140 |
| 3,5–5,2 | 140х200 |
| 5,2–7,2 | 140х270 |
| 7,2–10,5 | 200х200 |
| 10,5–14 | 200х270 |
| свыше 14 | 270х270 |
О проблемах
Иногда уже после установки печи возникают проблемы. Например:
- Конструкция «завалилась» набок. Значит, фундамент недостаточно просох. Это большая неприятность. Печь придется разбирать и собирать заново.
- Лежанка не греется. Значит, неправильно смонтирована система воздушного обмена внутри печи. Вероятно, печь придется демонтировать и проверять по схеме, все ли выполнено в строгом соответствии с ней.
- Не греет плита или духовой шкаф, значит, открытый огонь слишком удален от них из-за большого количество рядов. Их нужно уменьшать, для этого — разбирать систему.
- Дым остается в помещении — не функционирует дымоход и труба. Этот вопрос нужно решать срочно, чтобы избежать несчастного случая. Печь разбирают и проверяют на соответствие схеме. Дымоход может быть очень узким, иногда ему требуется расширение.
- Печь очень быстро нагревается и быстро остывает. Возможно, выбран неправильный и некачественный кирпич, который не соответствует государственному стандарту. Чтобы решить проблему, придется всю работу переделывать.
Не допускайте эксплуатации печного сооружения, если агрегат функционирует неправильно. Лучше потратить время и переделать, чем пострадать от угарного газа или слабой топки.
Печь-шведка своими руками: порядовка, материалы и особенности установки
Ключевой материал для сооружения отопительно-варочной шведки своими руками – это красный кирпич из керамики. Категорически запрещено для кладки использовать ранее применяемый кирпич, например, со старой разобранной печи. Для топки применяйте шамотные кирпичи.
Также приготовьте такой набор материалов для работы:
- топочная конструкция;
- поддувало;
- дверцы для прочистки;
- духовка;
- колосники и задвижки;
- полоска из стали.
Количество указанных материалов и их размеры следует выбирать в зависимости от типа самой печи, ее габаритов и в соответствии с выбранной порядовкой.

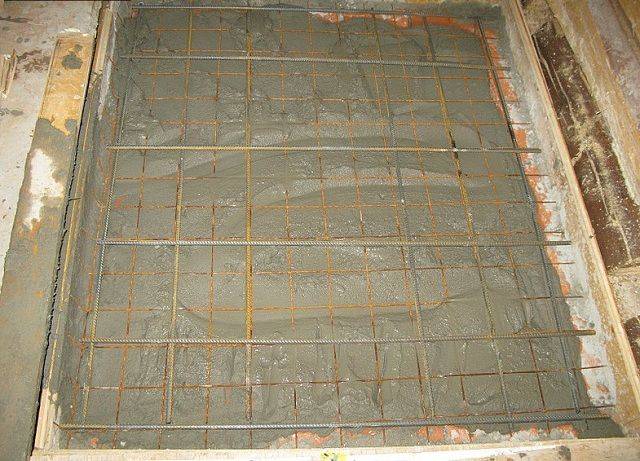

Как и прочие типы кирпичных печей, шведку следует укладывать на фундамент, который предварительно следует приготовить. Его установка не отличается от укладки подобного при возведении других отопительно-варочных и прочих типов печных и отопительных конструкций.
Помните, что размер фундамент обязан превышать размеры печи. Его выкладывают на основе щебня и битого кирпича, затем послойно заливают бетоном. Последний слой фундамента подлежит гидроизоляции и затем можно осуществлять кладку кирпичей согласно порядовке конструкции.
При кладке необходимо соблюдать ровность поверхности и прочность. Изнутри каналы должны иметь гладкую поверхность, а швы не должны содержать пустоты и излишки раствора для кладки. Швы следует контролировать при помощи уровня, они не должны иметь слишком большую толщину. Если применяется керамический кирпич, допустимый параметр в данном случае составляет полсантиметра, а если шамотный – то 0,3 см соответственно. Перевязывать их следует на полкирпича.
Обязательно следите за сечением дымового канала, чтобы оно не менялось во время работы печи. Если оно начинает сужаться даже немного, дымовые газы не смогут нормально выходить и могут попасть в помещение, образуя задымление.
Кладка начинается с первого ряда и очень важно выложить его с максимальной точностью, ведь именно он определяет надежность и прочность всей печи. При его кладке используйте уровень для контроля ровности
После того, как первый ряд выложен, поставьте дверцу для поддувала. Далее следуйте порядовке при кладке последующих рядов. Чтобы сформировать внутреннее пространство поддувала, топки и других внутренних элементов печи следует кирпичи немного стесать
Очень важно, чтобы совпали верхняя кладочная часть и высота дверец. В следующем ряду дверцы перекрываются
Помните, чтобы кирпичи и металл имеют разные конфигурации в плане расширения тепла, при их установке рядом соблюдайте зазор на полтора сантиметра. Заполните зазоры сухим песком, а пространство вокруг топочной камеры и саму топку заделайте шамотом. Не допускайте отклонений и перекосов на этом этапе работы, чтобы без труда на кладку можно было поставить варочную плиту из чугуна для приготовления пищи.
Отопительная варочная печь шведка: особенности, преимущества
Шведку часто сравнивают с русской печью, однако по размерам и расходу топлива эти два устройства отличаются. Она компактная, чего нельзя сказать о русской печи, именно поэтому многие жители частных домов делают выбор в ее пользу. Модель была разработана в Швеции, согласно тонкостям местного климата. В функции входит:
- обогрев помещения;
- приготовление пищи.
В зависимости от модели, она может быть оснащена камином, отделением для выпечки. Главное преимущество состоит в возможности самостоятельно оборудовать такое изделие в своем жилище. Выбрав нужный вариант, можно выложить кирпичную печку своими руками. Для этого необходимо начертить подробную схему порядовки и подобрать все нужные материалы.

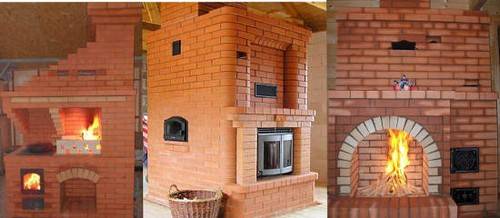

Чем печь шведка отличается от голландки и финки
На данный момент существует множество видов кирпичных печей, но особенно выделяют три похожие между собой конструкции: шведку, голландку и финку. Неопытный пользователь должен узнать, что лучше из этих трех вариантов и какие отличия между ними существуют:
Голландка. Имеет прямоугольную форму и вертикальные дымообороты. Используется для отопления и приготовления пищи. Особенность заключается в простоте выкладки и неприхотливости. Если перетопить модель, то есть опасность возникновения угарного газа. Из-за особенностей конструкции: можно установить печь на 2 этажа.
Финка. Имеет одно отличие от шведской – она делается с хлебной камерой. Проекты могут быть разными, но отличительная черта остается неизменной.
Шведка. Для обустройства потребуются определенные умения и навыки
Если работу выполняет новичок, важно учитывать все нюансы. Обустройство агрегата для дачи требует соблюдения порядка схемы и всех норм.
Важно! Шведка отличается от других отопительно-варочных конструкций тем, что кладется со щитком в задней части

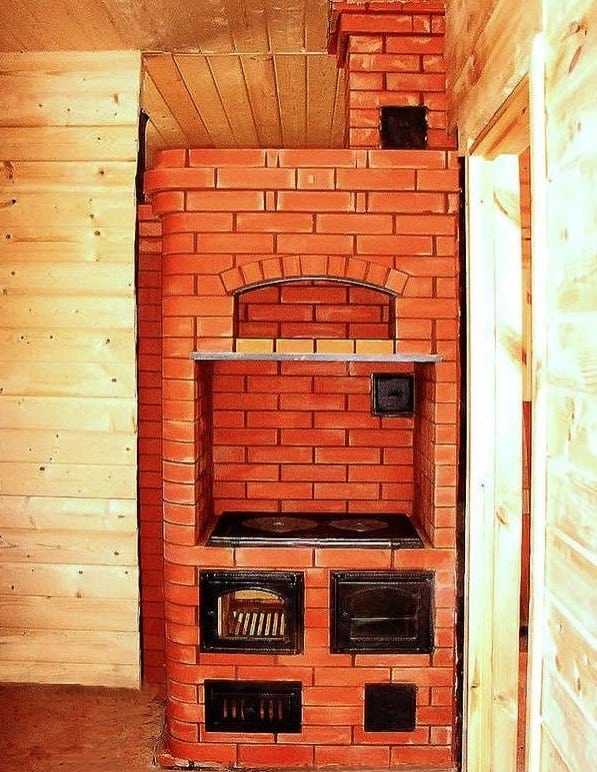

Шведская печь – компактный и удобный вариант сооружения, предназначенный для отопления жилья и приготовления еды
Выбирая между тремя представленными вариантами, стоит обратить внимание на габариты и предназначение
Виды шведских печей
В зависимости от строения выделяют несколько разновидностей шведок:
- Без духовки с варочной поверхностью. Самая распространенная конструкция, зачастую выполняется кладка с тремя режимами топки: порядовка рассчитана на кладку для трех времен года. В зависимости от желаемой температуры она будет нагреваться больше или меньше. При желании можно сделать печь-мини с одной конфоркой для небольших помещений.
- С водяным контуром. В топку или дымоход встраивается теплообменник, который нагревает проходящую через регистр воду и пускает ее по трубам к радиаторам.
- С камином и варочной плитой. Такое устройство имеет название печь Рязанкина. Печь-камин шведка выглядит красиво, ее устанавливают на фундамент. Размеры — 102х102х217 см, что говорит о возможности применения в частном построении. Можно соорудить с одной стороны печь с другой камин, тогда пользователь сможет одновременно любоваться каминным пламенем и использовать топку по назначению.
- Без плиты. Особый вид конструкции, когда шведка исполняет роль отопительного прибора без возможности приготовления пищи.
Важно! Желающих самостоятельно соорудить конструкцию интересует вопрос, какие бывают изделия по форме. Их можно сделать круглыми, прямоугольными или угловыми
Тип выбирается согласно месту расположения.
Также мастера могут соорудить вариант с сушильной камерой, где можно будет предварительно высушить древесину для растопки. Отдельное место занимает шведка с лежанкой – такая простая конструкция предполагает дополнительное место для отдыха.

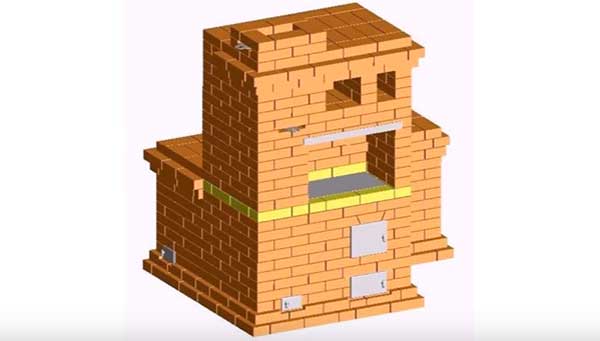

В зависимости от особенностей строения устройства, оно может иметь несколько колпаков. Например, печь Бацулина двухколпаковая имеет духовку и плиту, вариант с пятью колодцами, размер и схема которых поможет выложить материал правильно, оснащена 5 секторами для движения дыма. Вариант 2-х колпаковый из кирпича считается универсальным.
Оборудование водяным контуром
Змеевик для приготовления горячей воды следует размещать у задней стенки духового шкафа. Накопительный бак можно установить двумя способами:
- В сушильной нише: максимально возможный объем — 120 л. Бак расположен невысоко, поэтому его удобно заполнять вручную — актуально для домов без водопровода. Но и напор при такой высоте окажется слабым.
- На перекрыше печи: баку придают Г-образную форму, чтобы увеличить площадь контакта с дымоходом. В отличие от первого варианта, он ориентируется горизонтально и имеет в высоту всего 400–450 мм.

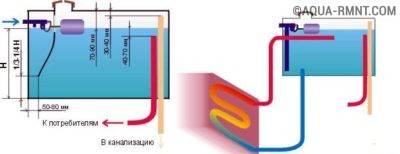

Оборудование шведской печи водяным контуром
Теплоизоляцию лучше всего сделать из фольгированного базальтового картона толщиной 10 мм, но можно применить и базальтовую вату плотностью 30–50 кг/м3. Снаружи бак с теплоизоляцией нужно обшить влагостойким гипсокартоном.
В вертикально ориентированном баке (установка в сушильной нише) можно применить более простое решение — надеть на клапан вертикальную трубку, второй конец которой находится у самого дна. Но этот приём менее эффективен: горячей вода останется только в верхних двух третях бака.
Видео: шведская печь своими руками
Для небольшого дома, в котором русская печь смотрелась бы чересчур громоздко, «шведка» является наиболее подходящим вариантом. Она имеет сравнительно простое устройство, довольно функциональна и в то же время не так прожорлива, как «голландка». Но при длительных простоях «шведка» активно впитывает влагу, от которой приходится избавляться многократными разгонными топками.
Основные преимущества шведки
Конструкция агрегата продумана до мелочей. Специалисты рекомендуют использовать только сухое топливо. Если соблюдать все советы, то печь будет выделять большое количество тепла.
Если брать в сравнение другие агрегаты для отопления, то много энергии уходит на прогревание металла. Шведка после розжига почти сразу отдает тепло.
Еще одно немаловажное преимущество – сохранение тепла. Чтобы удержать его, необходимо закрыть задвижку, чтобы отсутствовали щели
Можно выделить и другие достоинства:
- компактность;
- высокий уровень функциональности;
- экономный расход топлива;
- прогревание двух комнат одновременно.
Но такой вид печи имеет и некоторые недостатки
Для создания шведки нужно уделять особое внимание качеству материалов. Если не учитывать это требование, то эффективность отопительного устройства снизится в несколько раз
Для создания печи требуется иметь определенные навыки работы с металлом, инструментами. После установки и монтажа устранить ошибки уже не получится.
Печь обладает компактными размерами
Описание модели «шведка»

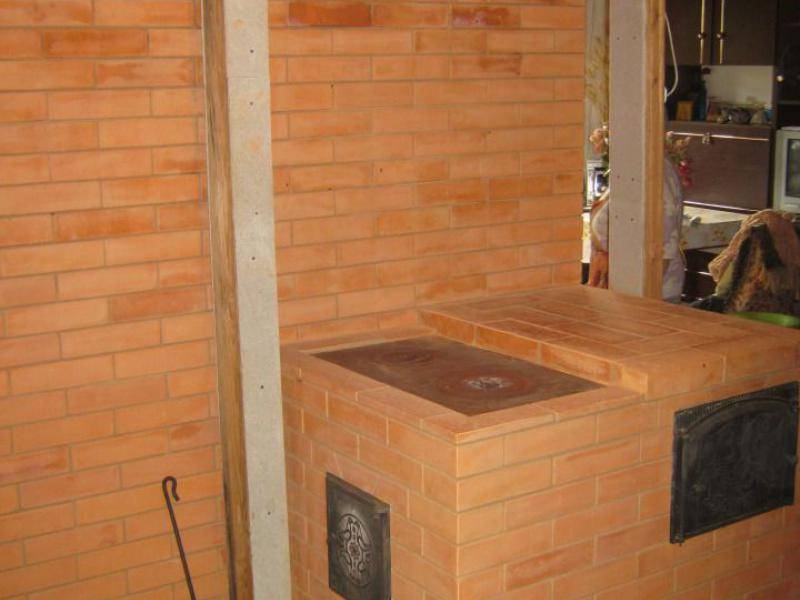

Печь шведка — это своего рода современный вариант отопительного оборудования. Эту отопительно-варочную конструкцию обычно устанавливают в стене между спальней или гостиной и кухней. Со смежной с кухней стороны комнаты на усмотрение хозяина можно пристроить удобную лежанку, которую можно приспособить под кровать, сэкономив тем самым место, или камин. Выделяют 3 основные модели шведок: отопительно-варочная, не предусматривающая других элементов; печь-камин и «шведка», которая имеет удобный тёплый лежак, незаменимый в зимнее время. Считается, что если простудился, то нужно поспать на тёплых кирпичах, и простуду как рукой снимет. Так же полезно будет полежать на такой печи тем, у кого больные суставы и поясница. В зависимости от свободной площади можно выбирать ту или иную модель постройки.
Фотогалерея: разновидности шведских печей
Шведская печь с лежанкой
Шведка с камином
Варочная часть шведки с духовкой и местом для сушки фруктов
Шведская печка не только полезная, но и красивая вещь. Возводя её можно применять для украшения арочные своды, фигурные кирпичи. Можно дополнительно отделать её, например, плиткой.
Достоинства и недостатки (таблица)
| Достоинства | Недостатки |
| Малогабаритность. | Кладка печи длительный и кропотливый процесс. Сохнет эта конструкция тоже достаточно долго. |
| Высокий КПД. Даже самая маленькая печь способна отопить дом в 35 квадратов. | Топка конструкции делается во всю ширину печи из-за чего не совсем удобно выкладывать дрова в таком длинном пространстве. |
| «Зимний» и «летний» режим. | |
| Топливник и каналы сделаны из огнеупорного кирпича для большей надёжности. | |
| Месторасположение её в стене между кухней и комнатой влияет на практический одновременный подогрев обоих помещений. | |
| Материалы для возведения и оборудование для её монтажа простые и не дорогие. | |
| Возможность сделать комфортную лежанку или камин. |
