Выбираем двухконтурный газовый котел

Инструкция по установке

Инструкция по установке котла газового двухконтурного настенного, проблемы, связанные с установкой, волнуют всех покупателей, а также — можно ли самому осуществить монтаж оборудования. В данном разделе мы разберёмся в последовательности этого процесса.

Установка настенного варианта котла намного проще, в отличие от напольного, так как не приходится подыскивать место под его размещение и готовить его. Что касается подключения, то здесь все этапы те же самые. Главное помнить, что монтаж самого котла можно осуществить самому, но разработка и подключение к газовой магистрали должно осуществляться специалистами соответствующего ведомства.

Последовательность работ

  1. Определение места и крепежей для фиксации в соответствии с качеством стены.
  2. Установка контурного отопления (выходы и входы трубопровода). Желательно вмонтировать фильтр, который будет очищать воду от примесей и грязи.
  3. Соединение котла с магистралью газопровода. Данную работу выполняют работники этой структуры, после чего они устанавливают счётчик.
  4. Монтаж коаксильной трубы для отвода отработки.
  5. Подсоединение к электросети. Желательно использовать стабилизатор напряжения.
  6. Заполнение системы отопления водой.
  7. Проведение диагностики и первый запуск, которые должен осуществить специалист.

Во избежание проблем и поломок, следует сразу обратиться за помощью к профессионалам, которые наладят работу котла в соответствии с требованиями и стандартами.

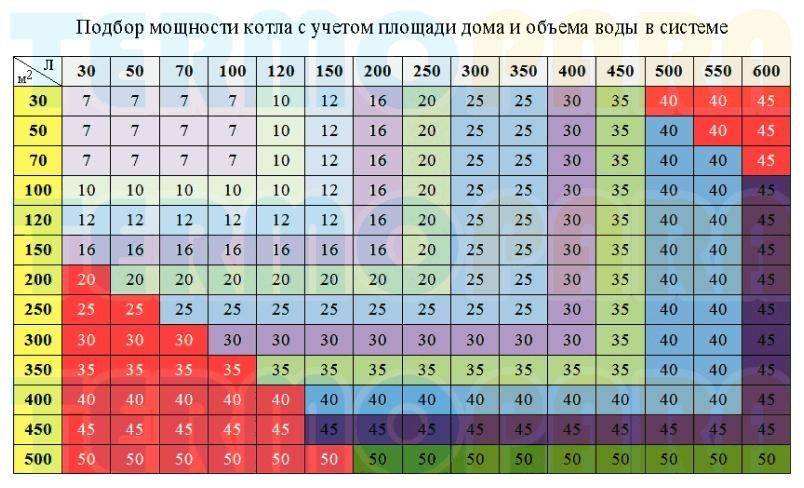

Мощность котла

Один из ключевых моментов выбора котла отопления — определение необходимой мощности. Если подходить к этому с полной ответственностью, необходимо считать теплопотери каждого помещения, если речь идет о квартире или здания в целом, если котел подбирается для отопления частного дома. В расчетах учитываются материалы стен, их толщина, площадь окон и дверей, степень их утепления, наличие/отсутствие неотапливаемого помещения внизу/вверху, тип крыши и кровельного материала

Принимается во внимание географическое положение и еще целая куча факторов

Такой расчет можно заказать в специализированной организации (хоть в ГорГазе или проектном бюро), при желании можно осилить самостоятельно, а можно пойти по пути наименьшего сопротивления — посчитать, опираясь на усредненные нормы.

Куда уходит из дома тепло

По результатам всех расчетов была выведена норма: на отопление 10 квадратных метров площади требуется 1 кВт мощности отопления. Эта норма подходит для помещений с потолками 2,5 м, со стенками со средней степенью теплоизоляции. Если ваше помещение попадает в эту категорию, общую площадь, которую надо отапливать, делите на 10. Получаете требуемую мощность котла. Далее можно вносить коррективы — увеличивать или уменьшать полученную цифру в зависимости от реальных условий. Увеличивать мощность котла отопления надо в следующих случаях:

  • Стены сделаны из материала, имеющего высокую теплопроводность и не утеплены. Кирпичные, бетонные попадают в эту категорию точно, остальные — по обстоятельствам. Если подбираете котел для квартиры, добавлять мощность надо если квартира угловая. Для «внутренних» потери тепла через них не столь страшны.
  • Окна имеют большую площадь и не обеспечивают герметичность (старые деревянные рамы).
  • Если в помещении потолки выше чем 2,7 м.
  • Если в частном доме чердак не отапливаемый и плохо утепленный.
  • Если квартира находится на первом или последнем этаже.

Уменьшают расчетную мощность если стены, крыша, пол хорошо утеплены, на окнах установлены энергосберегающие стеклопакеты. Полученная в результате цифра и будет необходимой мощностью котла. При поиске подходящей модели отслеживайте, чтобы максимальная мощность агрегата была не меньше чем ваша цифра.

Популярные марки

Сегодня на рынке представлено много востребованных моделей котельного оборудования, в число которых входят устройства как европейских, так и российских производителей.

Если говорить о европейских брендах, то самыми востребованными являются:

  • немецкие Bosch, Wolf, Vaillant, Buderus, AEG, Viessmann;
  • французские Chappee, Frisquet, De Dietrich, Chappee, Chaffoteaux;
  • итальянские Saunier Duval, Beretta, Nova Florida, Caloreclima, Ariston, Lamborqhini, Hermann, Ferolli, Biasi, Baxi, Alphatherm;
  • испанская Roca, шведская Electrolux и польская Termet.

Немецкие марки котлов сочетают в себе новейшие достижения, которые обеспечивают минимальное потребление электроэнергии. Французский бренд Frisquet занимает первое место среди самых мощных (до 45 кВт) устройств. Roca, Vaillant, а также итальянские бренды предлагают устройства, оснащенные микробойлером (до 4 л).

В сети можно найти немало положительных отзывов о настенных моделях, выпускаемых под маркой Baxi. Свою репутацию они заслужили тем, что являются очень надежными, имеют небольшие размеры, а также отличаются простотой в эксплуатации.

Среди отечественных марок самыми востребованными являются «Сигнал», «АЗГА» и «Газаппарат», которые отличает столь же высокое качество, что и импортных моделей эконом-класса.

Как работает котельная

Котельная – это сложная, высокоточная инженерная система, состоящая из большого количества элементов

Котельная тесно связана с рядом других инженерных сетей дома, предприятия и пр., поэтому ее стабильная работа – важное требование техники безопасности. Чтобы вы могли лучше представлять, что собой представляет данная система, следует описать, как работает котельная

Газовые котельные

Принцип работы котельной на газе заключается в следующем: топливо из газопровода или от газгольдера подается на горелку котла. Та, в свою очередь, обеспечивает сгорание газа в соответствующей камере. В процессе выделяется тепло, которое нагревает теплоноситель, проходящий через теплообменник котла.

Горячий теплоноситель направляется в распределительный коллектор, где распределяется по имеющимся в системе отопительным контурам (это могут быть радиаторы отопления, теплые полы, бойлер ГВС и т. д.). Когда теплоноситель преодолевает весь путь по контурам, он остывает и направляется по обратной линии в котел для нагрева. Таким образом, создается замкнутый цикл.

Распределительный коллектор включает в себя различное оборудование, которое обеспечивает циркуляцию теплоносителя и контроль его температуры. Удаление продуктов сгорания обеспечивается дымоходом. Управление работой котельной осуществляет автоматика.

Дизельные котельные

Принцип работы дизельных котельных отчасти схож с газовыми системами. При включении котла начинают функционировать сразу два устройства – наддув и топливный насос, подающий топливо на форсунку. При этом создается оптимальное давление, которое устанавливается производителем, это гарантирует равномерную подачу солярки. Показатели давления в форсунке достигают 10–16 бар.

Затем одновременно происходят две операции — распыление топлива через форсунку и подача напряжения на электроды розжига. Следует воспламенение топливной смеси, начинается работа котельной в нормальном режиме.

Если вам требуется установка или ремонт котельного оборудования, обратитесь в ООО «ЭнергоСтройТехСервис».

Как работает двухконтурный котел

Одинаковый способ нагрева воды делает это по-разному. Как бойлеры разной мощности нагревают определенный объем воды за разное время, так и разнообразные виды котлов подогревают проточную воду, отапливают помещение и выделяют угарный газ по-разному.

С битермическим теплообменником

Битермический теплообменник схож по своей структуре с коаксиальным дымоходом. Для такой конструкции не требуется трехходовой клапан. Явным плюсом такой схемы является не только ее экономичность, но и малогабаритность.

Важно! Есть огромный минус в поступаемой воде, так как двухходовой клапан имеет больше шансов быть закупорен при взаимодействии с водой, содержащей много соли. Т

е., если вода очень сильно хлорируется, шанс ее закупорки и выхода из системы намного выше, чем при трехходовой. Хотя, грубо говоря, это просто отсрочка времени, так как необходимо периодически тщательно прочищать трубы, желательно 1 раз в полгода.

С проточным нагревателем

Проточный нагреватель — перманентное нагревание воды в период пользования. Чтобы получить теплую воду из крана, необходимо подождать несколько секунд, пока холодная вода стечет. Время такая схема не экономит, зато экономия газа при этом колоссальная.

Обратите внимание! Вода в такой системе водоснабжения нагревается только тогда, когда она нужна для этого

С проточным нагревателем и штатным бойлером

Проточный нагреватель и бойлер — это уникальный тандем. Один предназначен для экономии энергии и нагревания воды в нужный момент, другой нагревает воду постоянно. Такая система годится только в том случае, когда горячая вода требуется постоянно. У нее мало плюсов, да тем перекрывают существенные финансовые расходы.

Принцип подключения двухконтурного котла

На схеме выше условно показан сам котел (поз. 1) и подведенная к нему линия энергоснабжения (поз. 2) – газовая магистраль или же силовой кабель, если речь идет об электрическом агрегате.

Один замкнутый в котле конур работает исключительно на систему отопления – из агрегата выходит труба подачи разогретого теплоносителя (поз. 3), который отправляется на приборы теплообмена – радиаторы, конвекторы, теплые полы, полотенцесушители и т.п. Поделившись своим энергетическим потенциалом, теплоноситель возвращается в котел по трубе обратки (поз. 4).

Второй контур – это обеспечение горячей водой для бытовых надобностей. Этот конур постоянно подпитывается, то есть котел подключен трубой (поз. 5) к холодному водопроводу. На выходе же труба (поз. 6), по которой разогретая вода передается на точки водопотребления.

Контуры могут быть в очень тесной компоновочной взаимосвязи, но нигде не пересекаются своим «содержимым». То есть теплоноситель в системе отопления и вода в водопроводной системе не смешиваются, и могут даже представлять совершенно разные с точки зрения химии субстанции.

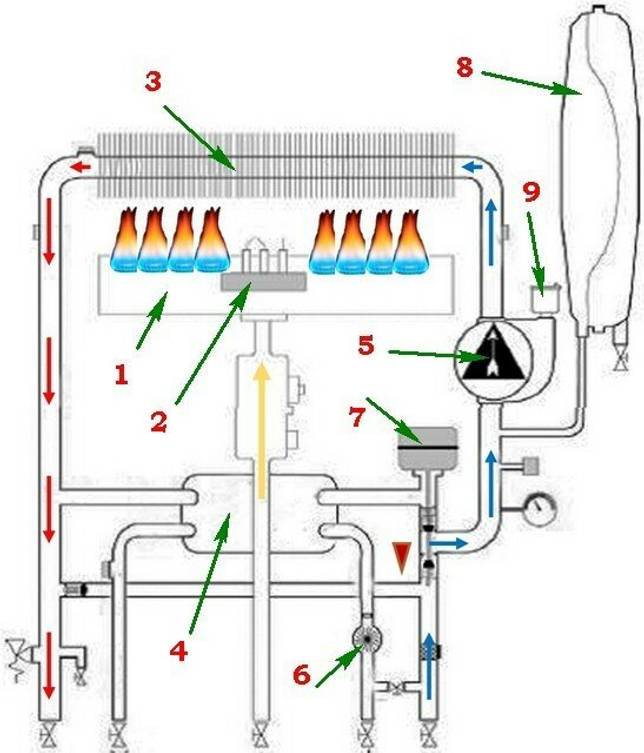

Схема работы котла только в режиме отопления

Желтая стрелка показывает поток газа к газовой горелке (поз. 1), над которой располагается первичный теплообменник (поз. 3). Циркуляционный насос (поз. 5) обеспечивает движение теплоносителя по трубам от обратки контура отопления через теплообменник — к трубе подачи и обратно в контур (синие стрелки с переходом в красные). Движение теплоносителя через вторичный (поз. 4) теплообменник не происходит. Так называемый «клапан приоритета» —- электромеханическое клапанное устройство или трёхходовой кран с сервоприводом (поз. 7), перекрывает «малый круг», открывая «большой», то есть через контур отопления со всеми его радиаторами, теплыми полами, конвекторами и т.п..

На схеме, помимо упомянутых узлов, обозначены цифрами и другие важные части конструкции котла: это группа безопасности (поз. 9), которая обычно включает манометр, предохранительный клапан и автоматический воздух отводчик, и расширительный бак (поз. 8). К слову, эти элементы хоть и обязательны для любой закрытой системы отопления, но могут конструктивно и не входить в устройство котла. То есть часто они просто приобретаются отдельно и «врезаются» в общую систему.

Изменения, происходящие при пуске горячей воды

Если отрыли кран горячей воды, то по трубе началось перемещение воды (голубые стрелки), на что сразу реагирует турбина датчика потока (поз. 6). Сигнал этого датчика обрабатывается блоком управления, откуда на трехходовой кран (поз. 7) передаётся команда на смену положения клапанов. Теперь открыт «малый» круг и «закрыт» большой, то есть теплоноситель устремляется через вторичный теплообменник (поз. 4). Там происходит отбор тепла у теплоносителя и передача его горячей воде, уходящей к открытой точке потребления. Циркуляция теплоносителя в системе отопления на это время приостанавливается.

С бойлером или без

Речь пойдет о том, как подогревается вода. Обычный двухконтурный газовый котел действует как проточный водонагреватель. Горячая вода часто нужна не постоянно, а небольшими порциями, что приводит к частым включениям/выключениям котла. Такой режим приводит к быстрому износу оборудования, ноне выключать воду слишком дорого. Решение этой проблемы — двухконтурный газовый котел с бойлером.

Подключение бойлера косвенного нагрева к двухконтурному газовому котлу

Бойлерный газовый котел имеет небольшой встроенный накопитель, в котором хранится некоторый запас нагретой воды. Когда открывается кран горячей воды, расход идет из емкости, когда запас подходит к концу, включается горелка и продолжает греть воду. После того, как кран закрыли, котел еще некоторое время работает, заполняя бойлер, затем отключается. Такой режим работы приводит к меньшему износу оборудования. Недостаток газовых котлов со встроенными бойлерами — большие размеры, ведь надо еще где-то разместить бойлер. Есть модели с выносным бойлером, тогда емкость соединяется с котлом, а устанавливаться может пол котлом или рядом с ним.

Виды

Сегодня разработано немало технологических решений в области теплотехники. Чтобы компетентно сделать выбор в пользу определенной модели, желательно понимать, чем одна модель двухконтурного котла может отличаться от другой. Разберем основные технологические нюансы подробнее.

Тип камеры сгорания

Это важный параметр, от которого будет зависеть стоимость оборудования и особенности эксплуатации.  Увидеть конструктивные особенности двух основных конструкций вы можете на схеме:

Разница в двух типах в том, как обеспечивается тяга: приток воздуха в зону горения и отведение продуктов сгорания в газообразном виде. Здесь существует два технологических решения:

  • Открытая камера сгорания. В такое устройство попадает воздух из атмосферы. Выводится он через дымоходную трубу с помощью естественной тяги. Конструкция у котлов этого типа проще, а значит, и стоимость ниже.
  • Закрытая камера сгорания предусматривает нагнетание воздуха с помощью специального вентилятора. Для таких агрегатов предусмотрен коаксиальный дымоход. Конструкция получается более сложной, стоимость отопительного устройства такого типа получается выше.

Для многоквартирных домов действуют строгие правила, которые регламентируют особенности устройства дымоходов. Да и соседям вряд ли понравится дым из дымоходной трубы устройства с открытой камерой сгорания.

Хоть котлы с закрытой топкой и дороже, но они гораздо лучше пригодны для установки в городской квартире. К тому же, затраты на правильную организацию дымохода и сбор всех разрешений сведут на нет экономию от установки устройства с открытой топкой.

Открытые камеры сгорания лучше подойдут для установки в частном коттедже.

Мощность котла

Чтобы котел был эффективен, он должен обладать достаточной мощностью. Нормативы предусматривают в качестве достаточной мощность в 1 кВт на 10 кв. м отапливаемой площади. Это значит, что котел с мощностью в 15 кВт сможет обеспечивать нормальное отопление в квартире, где площадь помещений не превышает 150 кв. м. Узнать мощность котла вы можете, заглянув в его техпаспорт.

Однако данный расчет является лишь прикидочным, он не учитывает целый ряд факторов. Поможет оценить необходимую мощность котла программа-калькулятор. Это удобная электронная форма, где в поля анкеты понадобится внести несколько параметров, необходимых для расчета. Сюда относится:

  • Количество комнат в квартире.
  • Количество окон.
  • Тип стеклопакетов и оконных рам.
  • Количество стен, выходящих на улицу.
  • Нюансы, связанные с помещениями, расположенными выше или ниже (квартира это, отапливаемый подвал или не отапливаемое чердачное пространство).

Заполнив эти поля и нажав кнопку «Рассчитать», можно получить значение мощности котла, необходимое для полноценного отопления квартиры.

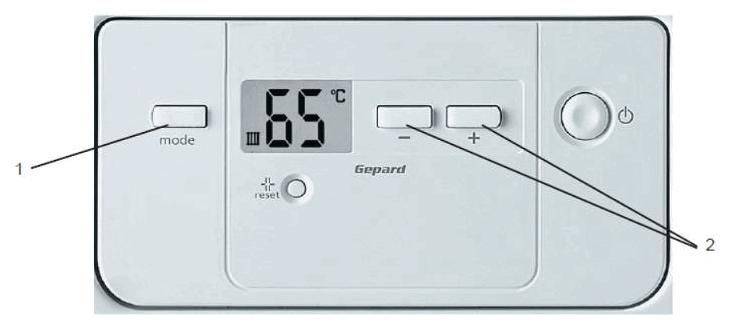

Возможности для регулировки

Чтобы в помещении было комфортно круглый год, нужно иметь возможность регулировки температуры теплоносителя в отопительной системе. Разные модели котлов, представленные сегодня в магазинах, имеют различные схемы управления:

  • Наиболее простые схемы имеют только один режим работы. Такое устройство будет нагревать теплоноситель до строго определенной температуры. В стужу в комнатах, отапливаемых таким котлом, может быть слишком холодно, а в периоды потепления – жарко. Исправить ситуацию можно, только выключив котел.
  • Двухрежимные котлы гораздо более совершенно подстраиваются под изменения температуры. В периоды потепления можно включить менее интенсивный нагрев. Двухрежимные котлы – наиболее оптимальное сочетание возможностей тонкой настройки и приемлемой стоимости.
  • Наиболее дорогие варианты могут иметь три и более режима работы. Это повышает комфорт жизни в помещениях, отапливаемых такими котлами, но сложность устройства не способствует высокой долговечности.

Последнее слово техники – электронные блоки регулировки температуры. Они позволяют точно настраивать температуру в помещении, обеспечивая высочайший уровень комфорта. Но такой блок удорожает конструкцию. Кроме того, для его работы нужно бесперебойное снабжение электричеством.

Выбор количества режимов – компромисс между бюджетом выбора и требованиям к комфорту, обеспечиваемому котлом. Наиболее часто выбирают двухрежимные котлы.

Лучшие настенные газовые котлы

В этом разделе представлены одноконтурные системы обогрева помещений, размещаемые на стене. Они компактны и просты в обслуживании, хотя имеют некоторые ограничения по функционалу.

Viessmann Vitopend 100-W A1HB003

4.9

★★★★★
оценка редакции

89%
покупателей рекомендуют этот товар

В линейку A1HB вошли три котла мощностью 24, 30 и 34 кВт. Этого хватит для обогрева жилья площадью до 250 м2. Корпуса у всех одинаково компактны: 725x400x340 мм – таким агрегатам найдется место в любом помещении.

Котлы Viessmann собраны на единой модульной платформе, что упрощает их монтаж и обслуживание. К тому же возле корпуса не требуется оставлять дополнительное пространство, так что любой Vitopend можно скомпоновать с кухонной мебелью, если для него найдется свободный уголок.

Достоинства:

  • Низкий расход газа – не более 3,5 м3/ч в старшей модели;
  • Гидроблок оснащен быстросъемными коннекторами;
  • Автонастройка мощности в зависимости от наружной температуры;
  • КПД до 93%;
  • Новая система коаксиального дымохода с защитой от обмерзания;
  • Интеллектуальное управление с функцией самодиагностики;
  • Возможность переключения на сжиженный газ.

Недостатки:

Нет выносного пульта управления.

Viessmann предоставляет возможность подобрать котел для квартиры любой площади. Внешний вид и габариты для всей линейки абсолютно одинаковы – модели отличаются только производительностью и, соответственно, потреблением газа.

Baxi Eco Four 1.24 F

4.8

★★★★★
оценка редакции

88%
покупателей рекомендуют этот товар

Смотрите обзор

Несмотря на престижность бренда, модель Eco Four стоит относительно недорого. Котел имеет плоский корпус размером 730x400x299 мм, что позволяет повесить его на одном уровне с кухонными шкафчиками. При использовании в северных широтах, такой агрегат может обогреть квартиру площадью до 150 м².

Котлы четвертого поколения разрабатывались с учетом наших условий эксплуатации. Именно поэтому представленная модель работает даже при пониженном до 5 мБар входном давлении газа. Кроме того, в ней есть два отдельных терморегулятора: для радиаторов отопления и системы «теплый пол».

Достоинства:

  • Встроенный расходомер воды;
  • Насос с воздухоотводом и режимом постциркуляции;
  • Есть возможность подключения к солнечным коллекторам;
  • Двухрежимный термоконтроль;
  • Прессостат для защиты от низкого давления теплоносителя;
  • Можно подключить выносной термостат и пульт.

Недостатки:

Малоинформативный встроенный дисплей.

Как для Baxi, цена у Eco Four очень привлекательна. К тому же это отличное решение для размещения в небольшой кухне или квартире-студии.

Vaillant AtmoTEC Plus VU 240/5-5

4.7

★★★★★
оценка редакции

87%
покупателей рекомендуют этот товар

У этого котла есть все возможные средства защиты: газ-контроль, прессостат с предохранительным клапаном, воздухоотводчик насоса. Здесь полностью исключены перегрев носителя и камеры горения, замерзание жидкости в системе и в дымоходе. За корректной работой всех систем помогает следить встроенная автодиагностика.

AtmoTEC адаптирован для эксплуатации в России: учитывает низкое качество магистрального газа и может работать на СПГ. Управление программатором полностью автоматизировано, а сама панель закрыта аккуратной декоративной крышкой.

Достоинства:

  • Объемный расширительный бак на 10 л;
  • Низкий расход газа – 2,8 м³/ч (или 1,9 м³/ч при подключении к баллону);
  • Практически вечная хромо-никелевая горелка;
  • Возможность комбинирования с другими нагревателями;
  • Минимальный боковой зазор при монтаже в 1 см.

Недостатки:

Классический (атмосферный) дымоход.

Размеры котла 800х440х338 мм и максимальная мощность в 36 кВт больше подходят для частного дома, чем для городской квартиры. Хотя в просторной кухне с его размещением проблем не возникнет.

Котлы газовые для отопления дома настенные двухконтурные

О преимуществах настенных газовых котлов

Далеко не в каждом частном доме есть возможность выделения отдельного помещения под котельную, хотя это и очень рекомендуется в целях безопасности. Производители давно задумывались о небольших и настенных газовых котлах, и они стали появляться примерно в середине XX века. Пионерами в их разработке и производстве явились ведущие компании из Европы. В этой части света одна плотность населения одна из самых высоких на планете, что отражается на размерах среднестатистических частных домов – обычно они небольшие или средние. Дом, общей площадью 200 м² и более уже считается там большим, а средние показатели находятся в диапазоне от 75 м² до 150 м². Для целей отопления таких домов вполне подойдут котлы мощностью от 8 кВт до 20 кВт, а они имеют небольшие габариты. Широкое внедрение систем двухтрубных закрытых систем отопления, да и еще с принудительной циркуляцией, позволило сильно уменьшить объем теплообменника и камеры сгорания, что также сказалось на размерах котлов – они стали еще компактнее.

Потом пришла еще идея «упрятать» в котел циркуляционный насос, различные датчики, клапаны, расширительный бак и автоматику. И это получилось без ущерба для габаритов. Но и на этом не остановились, так как появилась еще идея встроить в котел и блок приготовления горячей воды. И это тоже с успехом было воплощено. В итоге в распоряжении человека появились настенные газовые котлы для отопления и горячего водоснабжения.

В настоящее время практически все известные мировые производители газового оборудования занимаются в том числе и настенными двухконтурными котлами. И, несмотря на обилие брендов и моделей, все они имеют в целом сходную конструкцию, которую подробно мы рассмотрим ниже. Мало того, кроме высокотехнологичной «начинки», производители еще и задумываются о дизайне, чтобы котел не только не нарушал интерьер, но и в некоторых случаях мог быть его украшением. В мире известны таланты итальянцев и французов, которые из любого, даже самого строгого технического прибора еще и сделают арт-объект, которым будут восхищаться люди с высоким художественным вкусом. А если спрятать все подводимые трубы, то иногда нельзя будет догадаться, что висящая на стене красивая «коробка» отапливает дом и готовит горячую воду.

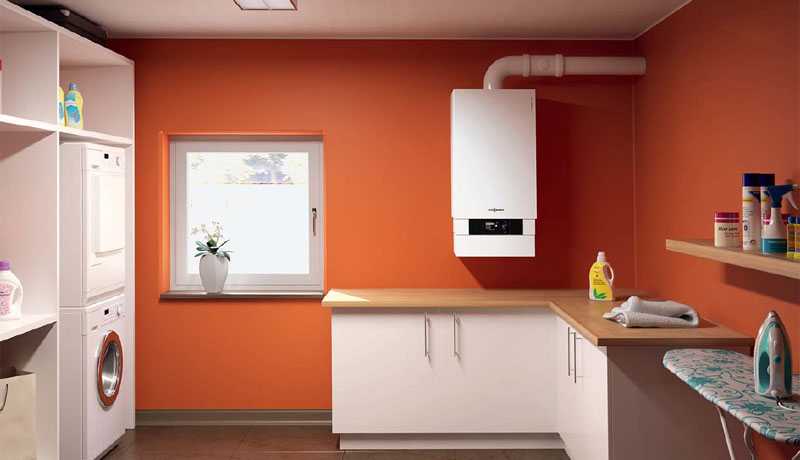

Настенный газовый котел прекрасно вписывается в современный интерьер

Преимуществ у настенных газовых котлов много и о них мы обязательно упомянем:

  • Настенные двухконтурные газовые котлы, по сути, являются мини-котельными, где смонтировано все оборудование и для отопления, и для приготовления горячей воды. Для большинства случаев этого достаточно и ничего дополнительно приобретать не надо.
  • Для настенных газовых котлов не надо выделять отдельное нежилое помещение – котельную, к которой предъявляется внушительный набор требований.
  • Для настенных газовых котлов с закрытой камерой сгорания не нужен отдельный вертикальный дымоход. Приток наружного воздуха для сгорания газа и выход продуктов сгорания обеспечивают через коаксиальный дымоход, который выводят на улицу через ближайшую к котлу стену.

Выход коаксиального дымохода на улице нисколько не портит экстерьер дома

Компактные размеры позволяют без ущерба для площади размещать котел в удобном месте. И также это позволяет скрывать его в шкафах и нишах, что нисколько не сказывается на его работоспособности.

Этот «малыш», уютно спрятавшийся в шкафчике, отапливает большой дом и выдает 12 литров горячей воды в минуту

  • Современные газовые настенные газовые котлы имеют очень «продвинутую» автоматику, позволяющую поддерживать в помещении постоянную температуру независимо от погоды на улице. А также и приготовление горячей воды идет именно с заданной температурой вне зависимости от напора.
  • Настенные двухконтурные котлы имеют высокий КПД, они очень экономичны, как в потреблении газа, так и в электроэнергии.
  • Настенные котлы не создают большого шума. В соседних помещениях их неслышно даже при работе на полной мощности.
  • Настенные котлы имеют вполне приемлемую цену и длительный срок службы. Сервисное обслуживание и ремонт доступны в любом регионе.

Конечно, котлы газовые для отопления дома настенные двухконтурные имеют и недостатки. Но предлагаем читателям вначале ознакомиться с устройством и принципами работы, а уже потом немного «поругать» эти замечательные отопительные приборы.
