PEN-проводник: описание, порядок разделения и типичные ошибки при установке

Варианты расщепления проводников

Вводное распределительное устройство

В распределительном щите, где производится разделение PEN проводника, заземление организуется методом расщепления, но между N и PE обязательно устанавливается перемычка

При этом важно, что земляная шина подключается первой, а только после этого оформляется присоединение рабочей жилы. В этой ситуации возможны четыре варианта включения PE провода:

Перемычка между ней и проводником N отсутствует – рабочий нулевой контакт и заземляющая шина не связаны электрически. УЗО в защитной цепи также не ставится.
Перемычка между этими клеммами есть, а УЗО не установлено.
PE для заземления и N закорочены и установлено УЗО.
Перемычки нет, но есть УЗО.

В первом случае «физика» срабатывания защитных цепей выглядит так:

Аварийная фаза попадает на корпус прибора.
Затем она поступает на шину заземления.
Далее по ней идет на контур трансформаторной подстанции.

При рассмотрении проблемы важно учитывать сопротивление заземляющей цепочки, обычно не превышающей 20 Ом с учетом сечения PE проводника в мм. квадратных. В случае аварии тока КЗ будет недостаточно для отключения вводного автомата

Защитная цепь будет функционировать до тех пор, пока поврежденный участок на приемной стороне не сгорит полностью. Человеку эта ситуация ощутимого вреда принести не сможет, а вот оборудование получит серьезные повреждения (худший вариант – его возгорание и пожар)

В случае аварии тока КЗ будет недостаточно для отключения вводного автомата. Защитная цепь будет функционировать до тех пор, пока поврежденный участок на приемной стороне не сгорит полностью. Человеку эта ситуация ощутимого вреда принести не сможет, а вот оборудование получит серьезные повреждения (худший вариант – его возгорание и пожар).

Перемычка есть, автомат УЗО отсутствует

Схема разделения PEN проводника для однофазной сети

В этом случае важную роль играет длина питающей линии (удаление места ее повреждения от вводно-распределительного электрощита), определяющая сопротивление провода для стекания заряда. При аварийном замыкании фазы на корпус поврежденного оборудования ток утечки сначала попадает на заземляющую шину. Далее у него имеется только два пути: часть аварийного электричества уходит в грунт, а другая по нулевой шине вызовет срабатывание автомата на вводе. В рассмотренной ситуации перемычка используется на случай, если по какой-то причине не сработал АВ. Но поскольку последнее практически невозможно, нет разницы, есть ли она или отсутствует.

Перемычка есть и установлено УЗО

Поскольку все защитные и рабочие проводники обладают определенным сопротивлением, в этом случае УЗО должно срабатывать в штатном режиме. При образовании замыкания на корпус ток утечки сначала поступает на само УЗО и лишь после этого уходит на ввод жилого дома. Здесь он, как и в предыдущем случае, разделяется на две части: какая-то доля целого уходит в землю, а часть через перемычку возвращаются в щиток, выключая вводный автомат. Однако до этого дело, как правило, не доходит, поскольку УЗО срабатывает значительно быстрее.

В этой ситуации перемычка не имеет особого значения и является только подстраховкой на всякий случай: если вдруг по странному стечению обстоятельств не сработает УЗО.

Перемычки нет и установлено УЗО

Такая схема будет срабатывать так же, как при наличии перемычки. Единственное отличие от предыдущего случая – отсутствие страховки при выходе из строя УЗО, что маловероятно. Если это все-таки произошло, схема начнет отрабатывать по первому из рассмотренных вариантов. При этом вводный прибор не срабатывает до тех пор, пока КЗ на корпус не трансформируется в фазное короткое замыкание.

Обозначение фазы и нуля в электрике

В процессе самостоятельной установки и подключения электрооборудования (этом могут быть различные светильники, вентиляция, электроплитка и т.п.) можно заметить, что коммутационные клеммы обозначены буквами L, N, PE. Особое значение здесь имеет маркировка L и N. Кроме обозначения проводов в электрике по буквам, их помещают в изоляцию различного цвета.

Это значительно упрощает процедуру определения, где находится фаза, земля или нулевой провод. Чтобы устанавливаемый прибор смог работать в нормальном режиме, каждый из этих проводов должен быть подключен на соответствующую клемму.

Подключение PEN-проводника в частном доме

Если вы делаете проект электроснабжения частного дома или захотели выполнить замену электропроводки в старом доме или на даче, то должны знать, как правильно выполняется подключение PEN-проводника, т.к. в нормах имеется ряд требований.

В некоторых темах данный вопрос частично уже рассматривался и в данной статье подведу общий итог, чтобы вопросы подобного плана больше не возникали.

Сначала обратимся к требованиям ПУЭ, чтобы не быть голословным.

Требования ПУЭ по данной теме:

1.7.131. В многофазных цепях в системе TN для стационарно проложенных кабелей, жилы которых имеют площадь поперечного сечения не менее 10 мм2 по меди или 16 мм2 по алюминию, функции нулевого защитного (РЕ) и нулевого рабочего (N) проводников могут быть совмещены в одном проводнике (PEN-проводник).

1.7.132. Не допускается совмещение функций нулевого защитного и нулевого рабочего проводников в цепях однофазного и постоянного тока. В качестве нулевого защитного проводника в таких цепях должен быть предусмотрен отдельный третий проводник. Это требование не распространяется на ответвления от ВЛ напряжением до 1 кВ к однофазным потребителям электроэнергии.

1.7.145. Не допускается включать коммутационные аппараты в цепи РЕ- и PEN-проводников, за исключением случаев питания электроприемников при помощи штепсельных соединителей.

Допускается также одновременное отключение всех проводников на вводе в электроустановки индивидуальных жилых, дачных и садовых домов и аналогичных им объектов, питающихся по однофазным ответвлениям от ВЛ. При этом разделение PEN-проводника на РЕ- и N-проводники должно быть выполнено до вводного защитно-коммутационного аппарата.

Частные дома и дачи чаще всего имеют воздушный ввод. Сейчас воздушные линии электропередач выполняют изолированными проводами (ВЛИ).

Ввод может быть однофазным либо трехфазным.

1 Однофазный ввод.

При однофазном вводе к дому подводится двухжильный провод СИП 2×16. Не 3 жилы, а 2! Сечение 16мм2. В 99% происходит именно так. На вводе устанавливается однополюсный или двухполюсный автоматический выключатель. Лучше двухполюсный. До автомата выполняется разделение PEN на PE и N. Для разделения можно взять ответвительный сжим У734 (лучше РДБ-80А) либо клеммные зажимы серии ЗНИ-16 PEN.

Схема подключения PEN-проводника при однофазном вводе:

Схема подключения PEN-проводника при однофазном вводе

На каком расстоянии от границы земельного участка должен установлен столб электропередач?

2 Трехфазный ввод.

При трехфазном вводе к дому подводится четырехжильный СИП 4×16. Сечение меньше быть не может. Увеличиться может при большой удаленности от магистральной линии. На вводе устанавливаем трехфазный автоматический выключатель и выполняем разделение PEN-проводника, как при однофазном вводе.

Схема подключения PEN-проводника при трехфазном вводе:

Схема подключения PEN-проводника при трехфазном вводе

Данное подключение PEN-проводника неоднократно согласовывалось и не вызывало никаких вопросов. Также не забывайте про повторное заземление.

Советую почитать:

Выбор и проектирование ГРЩ

Главный виновник молниезащиты жилого дома

Как заземляют неметаллические трубы?

Про аттестацию индивидуальных предпринимателей Республики Беларусь

https://sib-bastion.ru/bezopasnost/pe-provodnik.html
https://radiolisky.ru/dom/pen-provodnik-chto-eto.html

Цветовое и буквенное обозначение проводников и шин

РЕ и цветовое обозначение чередующимися продольными или поперечными полосами одинаковой ширины (для шин от 15 до 100 мм) желтого и зеленого цветов должны иметь:
- проводники защитного заземления во всех электроустановках, а также
- нулевые защитные проводники в электроустановках напряжением до 1 кВ с глухозаземленной нейтралью, в т.ч. шины.
N и голубым цветом обозначаются нулевые рабочие (нейтральные) проводники.
PEN и цветовое обозначение: голубой цвет по всей длине и желто-зеленые полосы на концах должны иметь совмещенные нулевые защитные и нулевые рабочие проводники.

Буквенно-цифровые и цветовые обозначения одноименных шин в каждой электроустановке должны быть одинаковыми.

Шины в электроустановках должны быть обозначены (не путайте с обозначением проводников!) :

при переменном трехфазном токе:
- фазы А — желтым,
- фазы В — зеленым,
- фазы С — красным;
при переменном однофазном токе:
- шина В, присоединенная к концу обмотки источника питания, — красным цветом,
- шина А, присоединенная к началу обмотки источника питания, — желтым цветом.
- Шины однофазного тока, если они являются ответвлением от шин трехфазной системы, обозначаются как соответствующие шины трехфазного тока;
при постоянном токе:
- положительная шина (+) — красным,
- отрицательная (-) — синим и
- нулевая рабочая М — голубым цветом.

Цветовое обозначение должно быть выполнено по всей длине шин, если оно предусмотрено также для более интенсивного охлаждения или антикоррозионной защиты.

Допускается выполнять цветовое обозначение не по всей длине шин, только цветовое или только буквенно-цифровое обозначение либо цветовое в сочетании с буквенно-цифровым в местах присоединения шин. Если неизолированные шины недоступны для осмотра в период, когда они находятся под напряжением, то допускается их не обозначать. При этом не должен снижаться уровень безопасности и наглядности при обслуживании электроустановки.
Согласно п. 5.2.1 ГОСТ Р 50462-2009 для идентификации проводников не должны быть использованы по отдельности желтый и зеленый цвета. Желтый и зеленый цвета следует применять только в комбинации желто-зеленого цвета.

Как выполнить разделение

В жилых зданиях: частных домах, коттеджах и дачах это нужно делать в вводных щитах учета до счетчика, а в многоквартирных домах и остальных зданиях это можно выполнить в ВРУ.

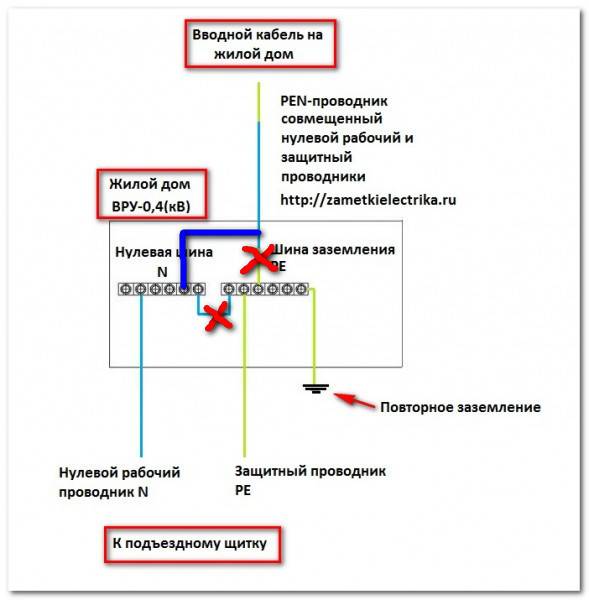

После разделения в вводном щите PEN проводника на N и PE объединять их далее в другом месте электрической установки по ходу распределения энергии запрещается. Это требование закреплено в п. 1.7.131 ПУЭ (см. Главу 1.7).

Требования ПУЭ также определяют, что при монтаже в месте разделения PEN-проводника на нулевой защитный и нулевой рабочий провода необходимо предусмотреть отдельные зажимы или шины для проводников, соединенные между собой. PEN-проводник питающей линии должен быть подключен к зажиму или ГЗШ (шине-расцепителю, рис. 2) или шине нулевого защитного-проводника.

Если на вводе отсутствует коммутационный аппарат или автоматический выключатель, то использование шины расцепителя теряет смысл, так как оно создает лишние болтовые соединения, где может ухудшиться контакт.

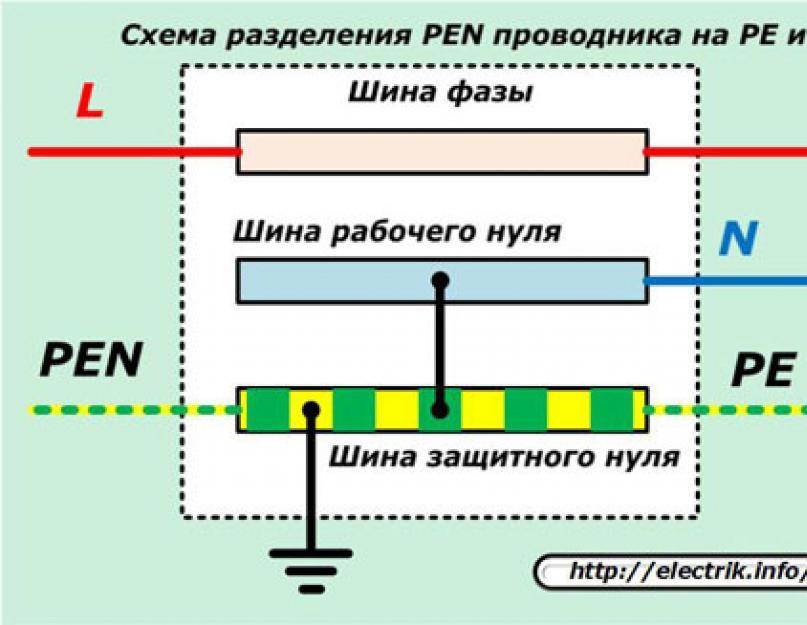

Таким образом, необходимо для разделения проводника иметь две шины. Одну шину нужно будет использовать для подключения нулевых защитных проводов, вторую — для нулевых рабочих.

При монтаже обе шины могут соединяться между собой с помощью кабельной перемычки. Вводной совмещённый PEN проводник подключается сначала к шине PE, а затем от этой шины отводится перемычка на шину N.

В соответствии с требованиями ПУЭ (п 1.7.61) при использовании системы TN требуется сделать повторное заземление PE- и PEN-проводников на вводе в электроустановки зданий, а также в других доступных местах, используя в первую очередь естественные заземлители. Сопротивление заземлителя повторного заземления не нормируется.

Если естественные заземлители отсутствуют, то монтируется искусственное заземление и соединяется с шиной PE, к которой уже подключен PEN проводник.

При однофазном и трехфазном вводе принцип разделения совещенного проводника одинаков. Разница в том, что в однофазной системе электроснабжения один вводной фазный провод, а в трехфазной — три фазных провода.

В новых квартирах с системой заземления TN-C-S разделение совмещенного проводника на нулевой рабочий и нулевой защитный производят в ГРЩ. От него уже идут два провода отдельно на этажный щит и в квартиры, как показано на схеме ниже:

Напоследок рекомендуем просмотреть полезные видео по теме:

Вот и все, что хотелось рассказать вам о том, где должно быть выполнено разделение PEN проводника на PE и N по правилам ПУЭ. Еще раз дублируем ответ, чтобы вы наверняка запомнили: в частных домах провод нужно разделять до счетчика перед вводным коммутационным аппаратом, а в квартирах это делается в ГРЩ.

Будет полезно прочитать:

https://youtube.com/watch?v=A4LWFA2cXXc

Для чего разделять PEN на две части

Правильное разделение

Разделять ПЕН провод на жилы PE и N имеет смысл лишь в том случае, когда каждую из них предполагается использовать по своему прямому назначению. Это удается сделать в следующих случаях:

в частном (загородном) доме, когда в распределительном щите делается отвод от PE шины, используемый для организации местного повторного заземления;
в городском многоквартирном доме, где жильцы подъезда договорились обустроить общий заземляющий контур на улице рядом с подъездом;
медный спуск ведется от провода PE к самодельному заземляющему контуру.

Когда в городских домах в подъездном щитке между шинами ставится перемычка, говорить о полноценном заземлении не приходится. В нормативной документации по этому поводу приводится рекомендация без подробного объяснения действия такого «заземления».

Обозначение заземления (PE)

Кроме обозначения фазы и нуля, в электрике также применяется специальное буквенное указание PE (Protective Earthing) для провода заземления. Как правило, они всегда входят в состав кабеля, наряду с нулевыми и фазными жилами. Подобным образом маркируются также контакты и зажимы, предназначенные для коммутации с заземляющим нулевым проводом.

Для удобства монтажа жилы для заземления помещены в желто-зеленую изоляцию. Домашний мастер должен уяснить, что эти цвета всегда указывают только на заземляющие провода. Для обозначения фазы и нуля в электрике желтый и зеленый цвет никогда не используется.

Как показывает практика, при организации электрических сетей в зданиях жилого сектора иногда допускаются нарушения общепринятых нормативов использования цвета изоляции и соответствующей буквенно-цифровой маркировки. В таком случае не всегда достаточно обладать умением расшифровывать обозначения L, N или РЕ.

Чтобы подключение электрооборудования было действительно безопасным, необходимо проверять соответствие маркировки реальному положению вещей. Для этого используют специальные приборы (тестеры) или подручные приспособления. При отсутствии опыта подобных работ для собственной безопасности лучше пригласить опытного электрика с соответствующим допуском.

Обозначение l и n в электрике

Обозначение фазы и нуля в электрике введено для того, чтобы электрические сети были безопасными и удобными в использовании. Для этого используется специальная буквенная маркировка (l и n) и изоляция соответствующего цвета. Также могут встречаться жилы с маркировкой РЕ желто-зеленого цвета: таким образом обозначены заземляющие провода.

Кроме того, эти же буквенные обозначения применяются на соединительных контактах и клеммах. Все, что потребуется сделать во время установки электроприбора – подвести каждый из проводов на клемму. Для перестраховки каждый из проводов желательно проверить тестером.

На фото ниже хороший пример как обозначаются L и N в электрике на оборудовании. В частности на фото промаркированы клеммы УЗМ (устройства защиты многофункциональное) для правильного подключения проводов.

Разделения PEN на PE и N

Прогресс идет вперед в ногу со временем. Говорят, что иногда он опережает свое время, а иногда – безнадежно отстает. Но если прогресс и время – понятия не особо материальные, то техника – вещь весьма ощутимая и не очень изменчивая. «К чему эти метафизические рассуждения в статье про электрические сети?» — возможно, спросите вы. Но они имеют самое непосредственное отношение к предмету обсуждения – как и, главное, зачем разделить PEN проводник на PE и N.

В 1913 году в целях экономии металла и по некоторым другим причинам была предложена система TN-C, то есть схема нейтрали в сетях до 1 кВ, при которой нулевой рабочий N и нулевой защитный PE проводники объединены (Combined) в один общий проводник PEN. Электробезопасность в таких системах осуществляется отключением КЗ предохранителями или автоматами. В СССР (и не только) с такой системой заземления было построено огромное количество жилых, общественных и промышленных зданий. Однако явные недостатки такой системы – опасность эксплуатации электроустановок при обрыве нуля или при замыкании на корпус – привели к необходимости создания и применения других систем заземления.

Итак, здания построены, потенциально опасные сети проложены, а ТНПА (например, ТКП 339-2011, п. 4.3.20) справедливо регламентируют применение более современных и безопасных систем заземления, допускающих использование устройств, повышающих электробезопасность и надежность электроснабжения. Такой системой как раз является TN-S, при которой защитный и рабочий нули разделены (Separated) сразу на подстанции. Как правило, в новостройках применяют именно такую систему. В такой сети возможно применение устройств защитного отключения (УЗО), что является главным преимуществом перед системой TN-C: УЗО или дифавтомат защищает от поражения током человека и электропроводку от перегрузок.

Конечно, проводить реконструкцию каждой подстанции для создания системы TN-S нерационально, однако применять безопасные и надежные системы необходимо. Здесь появился компромисс – заземление по схеме TN-C-S, то есть «среднее арифметическое» между двумя системами, о которых было сказано выше. Такую систему заземления применяют при капремонтах зданий или реконструкции их сетей. От подстанции к зданию подводят четырехжильный кабель и в вводном щите здания — ВРУ (вводном распредустройстве) производят разделение проводника PEN на PE и N, причем придерживаются схемы разделения PEN проводника:

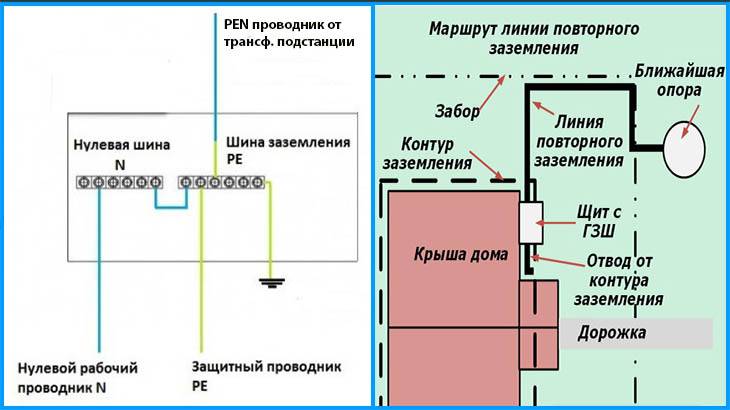

PEN со стороны кабеля подключаются к главной заземляющей шине (ГЗШ) PE, которая электрически соединена с корпусом шкафа или щита.
ГЗШ соединяют с нулевой рабочей шиной N, установленной на изоляторах. Эти две шины соединяются между собой перемычкой такого же сечения, как у самих шин.
К шине PE подключаются проводники PE, идущие к розеткам и электроприемникам, к шине N – рабочие нули розеток и электроприемников.

Часто возникают вопросы про место разделения PEN проводника. Разделение PEN-проводника осуществляют до вводного устройства в здание или дачный дом, то есть до вводного автомата или рубильника. Проводник N, идущий от шины N, подключают к счетчику электроэнергии. Отдельно хочется отметить, что после разделения PEN в направлении от источника энергии к электроприемнику повторное соединение PE и N недопустимо, как недопустимо и использование предохранителей или автоматов в PEN, PE и N-проводниках.

При наличии системы TN-C, TN-S или их комбинаций рекомендуется применять повторное заземление (главным образом состоящее из естественных заземлителей) PE- и PEN-проводников на вводе в здания. И, конечно же, какой бы совершенной ни была система заземления, если не произведена проверка сопротивления заземляющего устройства (ЗУ), нет гарантии, что данная система будет функционировать должным образом. Измерение сопротивлений могут провести специалисты нашей лаборатории электрофизических измерений.
