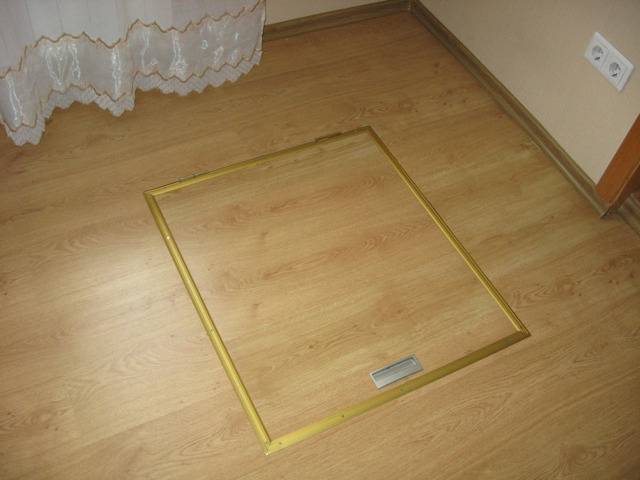

Люк в полу под ламинат: отделка и установка своими руками

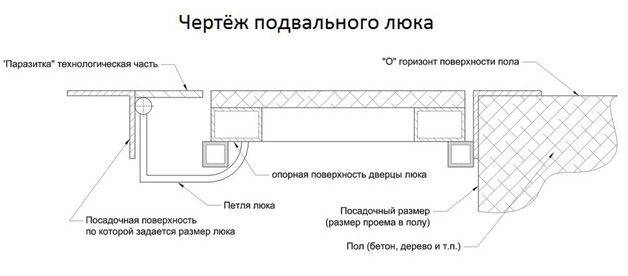

Чертежи и конструкции

При составлении чертежа необходимо учесть несколько факторов.

1. Месторасположения люка для погреба, которое выбирается так, чтобы не препятствовать свободному перемещению в помещении и не задевать окружающих его предметов.
2. Наиболее подходящий размер люка в соответствии с необходимыми параметрами. Минимальный размер для комфортной эксплуатации составляет 75 на 75 см.
3. Материал, из которого изготовлен люк. Он должен соответствовать высокой прочности, но при этом иметь минимальный вес.
4. Материалы, которые будут обеспечивать герметичность и теплоизоляцию данной конструкции.

Принципы конструкций дополнительных функции

Плавный ход предназначен для облегчения эксплуатации люка. Его крышка оснащается амортизаторами, что обеспечивает плавное закрытие для исключения получения травм. При монтаже такого механизма крышка должна быть открыта. Существует несколько способов оснащения крышки плавным ходом.

• Самый популярный – это пружинный, в котором используются пружинные петли, как в капоте автомобиля. Он подходит для легких конструкций люков из металла или дерева. Фиксация дверцы располагается так, чтобы она открывалась перпендикулярно полу.
• А также применяются газовые амортизаторы. Используются для люков с тяжелыми дверцами.

Как правило, такие люки оснащаются складными, потайными или съемными ручками. Преимущества таких вариантов – это воспрепятствование проникновения детей в подвал. В случае самостоятельного изготовления лучше использовать простые недорогие варианты, для которых не предусмотрено использование изделий из металла.

Электроприводные конструкции. Электропривод устанавливается несколькими способами. Для монтажа самого простого варианта понадобятся:

• электродвигатель;
• дюралюминиевые трубы;
• листы стали;
• сварочный аппарат;
• болгарка с отрезными кругами;
• кабель;
• источник тока;
• трехпозиционный переключатель.

Для полноценной работы механизма крышка люка должна открываться менее чем на 90 градусов. В движение его приводит система вращения, открывая или закрывая крышку с помощью стержня. Управление осуществляется дистанционным пультом.

Выдвижная система более сложная, но позволяет сделать крышку люка практически незаметной. Ее монтаж потребует:

• стальные листы толщиной 5 мм;
• два электродвигателя;
• металлические ролики;
• трехпозиционный переключатель;
• источник тока;
• кабель.

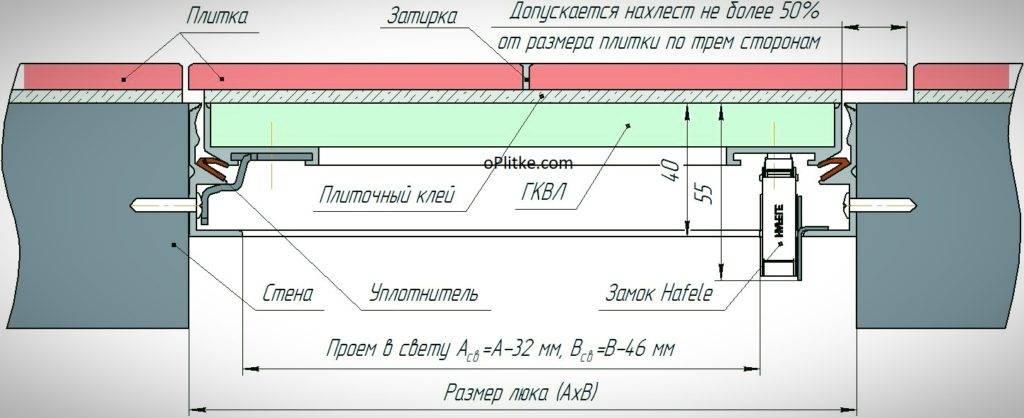

Люк под напольную плитку требует разработки чертежа, в котором отображены параметры:

• ширины и длины коробки люка;
• толщина рамы и проема;
• расположение петель

Монтаж такого люка требует ровного основания, поэтому перед его установкой заливается выравнивающая стяжка. Для этого следует выполнить несколько операций:

• Определить уровень напольного покрытия с учетом толщины плитки и клеевого слоя примерно 12 мм.
• Подготовить раствор и выставить маячки.
• Отбортовать проем под будущий люк, оставив по его периметру около 100 мм под опору для крышки.
• После затвердевания раствора осуществляется предварительная примерка люка.
• Облицовку плиткой следует начинать с угла, располагающегося на видном месте. Отделка проема происходит после установки рамы для крышки люка.

Для оформления торцов необходимо соблюдать следующий порядок действий:

• установить раму, выровняв ее, ориентируясь по строительному уровню;
• заполнить раствором все имеющиеся щели между каркасом и стяжкой;
• после полного затвердевания раствора, происходит укладка плитки на участке вокруг проема, с необходимыми подгонками и подрезаниями плитки, для этого происходит установка маячков, затем заливается и выравнивается цементный раствор;
• откосы также облицовываются плиткой, до полного высыхания клеевого слоя рекомендуется зафиксировать плитку скотчем, предварительно установив разграничивающие крестики.

Порядок установки и облицовки крышки люка

Люк устанавливается на петли с использованием любого из вышеперечисленных механизмов. Затем начинается отделка зафиксированной крышки. Для этого можно использовать напольную плитку либо иной отделочный материал. Главное требование, чтобы его внешний вид гармонировал с остальным дизайном помещения.

Как сделать?

Для достижения визуального эффекта отсутствия люка для погреба его покрытие должно полностью соответствовать покрытию всего пола. То есть если это дерево, то и крышка люка должна быть из такого же дерева. Или если это паркет, то и люк, соответственно, должен выглядеть так же.

Стандартный люк для погреба. Крышка люка делается с небольшим уменьшением размера, так чтобы полностью ложилась в проем подвального хода. Образовавшиеся зазоры не должны превышать 5 мм.В первую очередь к деревянному настилу прибиваются четыре опоры из бруса, которые и будут служить опорой для крышки. Заготовки из половой доски делаются по 80 см. Затем из фанеры вырезается квадрат 79 на 79 см. Зазор в 1 см откладывается между люком и полом, это позволяет предотвратить деформацию от воздействия влаги и перепадов температуры.

По высоте люк должен соответствовать черновому и чистовому покрытию и состоять из трех слоев:

1. фанерный лист, на который набивается обрешётка из реек;
2. в пространство между рейками укладывается утеплитель;
3. на рейки, фиксируя утеплитель, набивается финишный слой из доски;

Прибивание верхнего слоя лучше осуществлять параллельно половой доске. Такая конструкция имеет маленький вес, поэтому для нее подойдет крепление на обычные петли со стороны подвала с газовым доводчиком. Короб из пластика имеет свои преимущества, но более высок в цене.

Конструкция из металла должна быть крепкой по сравнению с деревянной. Крышку же для нее сделать самостоятельно проблематично. Для ее изготовления из стального листа толщиной не менее 3 мм вырезается основа. По периметру основы с внутренней стороны с помощью сварочного аппарата провариваются уголки, на которые крепятся ребра жесткости. Между ними располагается утеплитель.

Вся общая площадь крышки разделяется на 4 равные части. При проведении работ с металлом необходимо зачищать все швы. Ширина утеплителя должна полностью соответствовать ширине уголка. Сверху слой утеплителя фиксируется листом стали или жести при помощи саморезов. Для изготовления входной рамы уголок нарезается фрагментами по размерам отверстия люка. Далее уголки свариваются друг с другом и фиксируются к бетону анкерами, одна из сторон рамки будет играть роль опор для люка. На ее выступ крепится уплотнитель для сохранения тепла и защиты его от излишнего трения. Присоединение самой крышки к входной раме осуществляется армированными петлями с газовым доводчиком. Напольная плитка идеально подходит для отделки кухни.

Изготовление люка в подвал своими руками

Для самостоятельного изготовления деревянного люка в подвал с амортизаторами, нам понадобятся:

• пила;
• молоток;
• кисть;
• отвертка.

Необходимые материалы:

1. доски для настила;
2. брус для опор;
3. фанера;
4. гвозди, шурупы;
5. петли с амортизаторами и ручка.

Вся работа выполняется в следующем порядке:

• Сначала со стороны лаза к настилу из досок прибивают опоры, на которые будет ложиться крышка.
• С помощью циркулярной пилы распиливают доски на заготовки, длина которых будет на 0,5-1 см меньше ширины коробки люка.
• Из фанеры вырезают прямоугольник. Здесь нужно вычесть 1 см на зазоры между дверью и полом.
• Все деревянные детали покрывают олифой, которая отталкивает влагу и препятствует развитию грибка.
• На слой фанеры набивают рейки для обрешетки. Между реек следует положить слой утеплителя. Поверх реек крепят доски.

Важно, чтобы высота люка совпадала с высотой пола. Желательно подбирать материал, который будет совпадать по ширине и толщине с досками, уложенными на полу

Изготовление люков такой конструкции не требует больших затрат или опыта в строительстве.

Расчет размера

Чертежи входа в подвал составляются индивидуально. Рекомендуется следовать стандартам при расчете габаритов лаза.

Оптимальный размер люка составляет 80х80 см. При этом двери должны быть не более 79х79 см. Фанерный лист лучше выбрать толщиной не менее 10 мм, а слой древесины — 25 мм. Для изготовления люка из металла стоит использовать листовую сталь 1-3 мм.

Определяемся с размером люка

При выборе рассчитывают габариты, размер дверки, посадочный и разъем в свету. Габариты имеют решающее значение при установке у стены или в углу. Световой проем при открытой крышке частично перекрывается петлевым кожухом, упорами или амортизаторами. Оставшееся полезное пространство гарантирует комфортный спуск по лестнице с уклоном.

Такая конструкция обычно обладает небольшим весом, благодаря чему ее можно крепить на обычные петли.

Размер зависит от места расположения и свободного пространства в помещении, несущей способности пола. При покупке готовых изделий в характеристиках указывают посадочный размер, высоту установки и размеры дверцы.

Электропривод устанавливается на люк для управления закрытием и открытием подвала.

Люк в подвал со скрытыми петлями. Устанавливаем петли для люка в подвал

Если в доме или гараже есть подвал, вход в него нужно обязательно заблокировать в целях безопасности, а также для того, чтобы в помещение не попадал холодный воздух. Проще всего закрыть вход откидным люком. Его можно сконструировать из вагонки или стальных листов и при необходимости утеплить. Также можно прикрепить петли для напольного люка в подвал соими руками.

Существует несколько видов петель, из них требуется выбрать наиболее подходящие по конструкции. Для этого нужно рассмотреть, как сделать петли для люка в подвал.

Варианты петель

В зависимости от частоты использования люка и количества средств, которое владелец готов потратить на эту конструкцию, можно выбирать из следующих вариантов:

1. Накладные петли. Это самый простой механизм. Одна его часть крепится к дверце, а другая — к полу или стене с внутренней стороны. При желании форму люка и петель можно сделать необычной, добавив кованые или декорированные «под старину» элементы, благодаря чему конструкции станет украшением интерьера.
2. Потайные петли. В этом случае устанавливаются скрытые петли люка в полу. Если дверца при этом будет сделана из того же материала, что и пол, вход в подвал будет совсем незаметным. Его даже можно закрыть ковром, чтобы через щели не попадал сквозняк. Тогда о существовании двери в подвал будут знать только хозяева дома.
3. Петли с электроприводом. Они оснащены электрическим мотором, который позволяет открывать доступ в подвал без усилия. Вариант хорошо подходит для тяжелых люков, выполненных из стали или других материалов, которые сложно поднимать вручную. Такие конструкции либо выдвигаются на выдвижном для люков механизме, либо откидываются.
4. Петли с газовыми доводчиками. Еще один способ облегчить процесс подъема крышки. В этом случае достаточно будет приложить небольшое усилие, чтобы люк самостоятельно открылся.
5. Петли-пантографы. При использовании таких механизмов дверь сначала двигается вверх, а затем отводится вбок. В этом случае удобно использовать две дверцы, чтобы происходило их разведение в стороны.

Моменты которые стоит учесть

Устанавливая петли для крышки погреба, желательно обратить внимание на следующие моменты:

1. Качество соединений. Петли будут нести на себе всю тяжесть конструкции крышки люка, поэтому они должны быть качественными и достаточно прочными. В продаже можно найти дешевые варианты, способные выдержать только вес небольшой дверцы из ДСП. Они не подойдут для тяжелого дубового или стального люка. Ручка для подъема двери тоже должна с запасом выдерживать ее вес.
2. Размеры люка. Если крышка достаточно большая, двух петель может быть недостаточно.
3. Отсутствие клина. Механизм должен быть подогнан таким образом, чтобы при регулярном использовании дверь в погреб не заклинило. Для этого требуется сохранить небольшой люфт между подвижными частями.
4. Прочность дверцы. При активном использовании дверей из ДСП или дерева создается большая нагрузка на края. Их удастся укрепить с помощью металлического уголка.
5. Возможность обслуживания. Периодически механизму требуется смазка. Если установлены амортизаторы, может потребоваться их ремонт или замена. Поэтому, поставив подвальные двери, необходимо сохранить свободный доступ для их обслуживания сверху или со стороны подполья.

Установка петель

Чтобы установить петли для люка, требуется выполнить следующие шаги:

1. Определить сторону, куда будет открываться крышка подвала, и подобрать соответствующий механизм.
2. Разметить места для монтажа карандашом или мелом.
3. Подготовить поверхность. Если крышка деревянная, этот шаг можно пропустить, поскольку ее сразу следует прикрутить саморезами. Если люк представляет собой металлическую конструкцию, отверстия для крепления нужно сделать заблаговременно.
4. Установить дверцу, подложив под ее торец планку, толщина которой будет равна необходимому зазору между дверью и полом.
5. Механизм нужно раскрыть на 90°, приложить к намеченным местам и закрепить саморезами или шурупами.
6. Устройство подвального люка в полу нужно отрегулировать. Для этого требуется несколько раз медленно открыть и закрыть дверцу, находя положения, в которых она начинает заклинивать. После этого отрегулировать крепления таким образом, чтобы убрать клин. Если этого не удается достичь методом подкручивания креплений, петли придется снять и установить заново.

Смазывать петли рекомендуется 1 раз в полгода литолом или маслом для швейных машин. Если дверца активно используется, может понадобиться более частая обработка, поскольку смазочный материал имеет свойство вырабатываться. Для выполнения такого обслуживания в большинстве механизмов имеются специальные технические отверстия.

Советы специалистов: На что обращать внимание при изготовлении напольного люка в подвал своими руками?

Если вы решили самостоятельно сварить люк в напольное отверстие или заказать металлоконструкцию в ближайшей мастерской, рекомендуем вам обращать внимание на следующие моменты:

1. Выбранный вами уголок для рамы должен быть достаточно прочным, чтобы выдерживать нагрузку и сохранять геометрию при эксплуатации. Оптимально использовать уголок толщиной 4-5 мм.

2. Мощность амортизаторов – крышка не должна резко вылетать во избежание травматических последствий, а если амортизаторы не будут справляться с выталкиванием крышки, дверца люка просто не откроется. Ваша цель: легкое и плавное поднятие крышки при повороте ручки в замке. Количество и мощность амортизаторов необходимо определять на стадии испытаний конструкции изделия.

3. Правильное расположение амортизаторов относительно рамного основания конструкции и крышки люков. Амортизаторы должны быть закреплены так, чтобы их полная разгрузка поднимала крышку на угол 90 градусов. Иначе газовый пневмоподъмник может просто вырвать из втулки за счет инерции хода тяжелой дверцы.

4. Расположение гипсокартонной панели крышки относительно плоскости основания рамы по высоте. Низко заглубленная крышка не будет открываться с плиткой. Высокая крышка хорошо открывается с плиткой, но не выставляется в уровень чистового пола. Ищите баланс.

5. Скрытая конструкция петли, моделирование открывания петли с напольной плиткой на крышке. Скрытые петли часто применяются во входных дверях. Но на вертикальных дверях нет облицовочного покрытия толщиной до 15 мм. Нужно учесть требование минимального зазора. Это требует дополнительной конструкторской проработки конфигурации петли и проверки технологической выполнимости узлов изделия перед сборкой готового люка.

6. Зазоры межплиточных швов со стороны петли должны обеспечивать бесконтактное открывание крышки без заломов и сколов кромки плитки в зоне петли. Хорошо сделанная скрытая петля должна обеспечить умный зазор с равными межплиточными расстояниями по всему периметру дверцы. Идеально добиться конструкции фронтально-распашного открывания, когда крышка сначала поднимается вверх, а потом откидывается. Это высший пилотаж!

Строительство люка

Цена люка для подвала становится гораздо меньшей, если его строительство вы будете производить собственными силами.

Материалы и инструменты

Для того чтобы построить люк в погреб своими руками вам понадобятся:

• Молоток;
• Гвозди;
• Пила;
• Линейка или рулетка;
• Отвертка;
• Шурупы;
• Карандаш;
• Олифа;
• Фанера;
• Рейки;
• Доски.

Схема устройства люка в погреб

Для того чтобы с внешней стороны крышка выглядела более приятно застелите ее линолеумом. Перед тем как закрепить линолеум обязательно дайте ему хорошо отлежаться. Закрепить линолеум нужно по периметру всей крышки люка, используя алюминиевые уголки. Такой вариант наружной отделки крышки довольно практичен и надежен.

Ручка

Немаловажный элемент конструкции люка это ручка, которая должна обеспечивать удобство открывания и закрывания крышки. Если вы прикрутите к крышке подвала обыкновенную дверную ручку, даже если она очень красива, она будет доставлять неудобства. Ваши домочадцы, без сомнений, будут постоянно спотыкаться о ручку, торчащую из пола.

На фото – крышка люка с утопленной ручкой

Существуют весьма подходящие конструкции, называемые откидными ручками. При правильной установке такой ручки, как гласит инструкция, она совершенно не будет мешать. А при необходимости ее будет легко поднять и опустить.

Для удобства можно предусмотреть съемную ручку. Такая конструкция особенно приемлема для семей, у которых есть маленькие дети. Ведь подвал – это далеко не место для игр.

Петли

Если вы хотите чтобы крышка люка, ведущего в подвал, не просто снималась, а была способна открываться и закрываться, тогда вам следует предусмотреть петли. Петли могут быть использованы абсолютно любые, даже старые петли от капота советского авто будут вполне подходящим материалом.

При установке крышки от вашего люка на автомобильные петли вы будете обладать такими преимуществами, как:

• Легкое открытие. Петли от автомобилей наделены пружинами, что позволяет легко открывать даже тяжелые крышки.
• Фиксированное положение. Крышка будет оставаться открытой, пока вы сами ее не закроете. Это исключает возможность захлопывания люка под собственной тяжестью.

Мебельные петли для люка в погреб

Монтаж подобных петель производится, только когда пружины сняты. Для начала петли устанавливаются снизу. После установки люк открывается полностью, и петли самостоятельно встают на место.

Монтаж крышки погреба

Монтаж крышки погреба производится следующим образом:

1. Производим разметку. Для этого кладем на пол готовую обечайку люка в нужном месте и обводим ее маркером;
2. С помощью перфоратора делаем отверстие в перекрытии на 3 см меньше, чем сделанная на перекрытии разметка;
3. С помощью перфоратора делаем аккуратный бетонный выступ, так чтобы обойма крышки укладывалась в перекрытие заподлицо;
4. Если конструкцией люка предусмотрена установка анкеров – устанавливаем анкера;
5. Замазываем щели между обоймой и перекрытием цементным раствором изнутри погреба и снаружи.

Герметизация и изоляция погреба

Для того чтобы произвести герметизацию люка и изоляцию его от шума и влаги вам понадобится утеплитель. В качестве утеплителя такого рода вы можете использовать обычный дверной утеплитель, цена которого невысока. Но вполне может подойти и обыкновенная войлочная лента.

В любом случае применение утеплителя способно избавить вас от таких неприятных моментов как:

• Через щели в люке подвала не будет поддувать, а это значит, что пол в доме всегда будет теплым;
• Во время закрывания люка крышка не будет громко хлопать;
• Если в погребе появилась плесень, то утеплитель избавит вас от неприятных запахов.

Если уж вы решились делать люк для погреба своими руками, следует учитывать все даже мельчайшие нюансы.

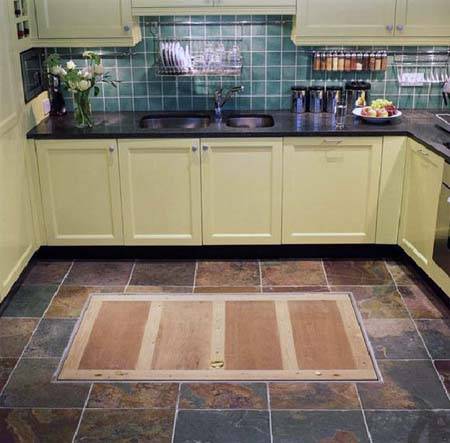

На фото – вход в погреб из кухни

Каждый самостоятельно для себя решает покупать ли люк для погреба заводского производства или же делать его самостоятельно. Главное, чтобы устанавливаемая конструкция была надежной, прочной и радовала вас долгие годы. Наглядно посмотреть, как изготовить крышку погреба своими руками вам поможет видео в этой статье.

Из каких материалов делают люк в подвал

Сделать крышку на погреб можно из разных материалов. Можно использовать те, которые уже есть в домашнем хозяйстве, тогда не придется тратить средства на их приобретение.

Выбор зависит от того, какой материал использовался при отделке внутренних помещений и пола. Например, можно сделать дверцу под ламинат. Так легко соорудить скрытую дверь, которая будет малозаметна в помещении.

Люк в подвал из дерева

Дерево является самым распространенным материалом, который используется при сооружении крышек для подвала. Оно легкое, экологичное.

Если в доме решено сделать стандартный лаз, размеры которого составляет 80х80 см, крышку делают немного меньше его. В этом случае она будет плотно прилегать к полу.

Зазор между крышкой и полом должен быть не более 5 мм. Этого достаточно, чтобы воздух свободно циркулировал, но такая щель не станет проводником холода из подвала на первый этаж.

При изготовлении дверцы может быть использована следующая пошаговая инструкция:

1. Из бруса делают опоры.
2. Из реек делают заготовки длиной 79 см. Их покрывают олифой, она защитит древесину от грибка и влаги. Рейки набивают на основу вплотную друг другу.
3. С лицевой стороны крышку обшивают материалом, который наиболее подходит к интерьеру помещения.

Металлический люк

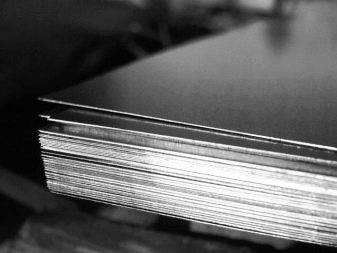

Крышка из металла будет более долговечной, она надежнее деревянной. Ее делают следующим образом:

1. Берут лист стали и вырезают его из него квадрат. Материал должен иметь толщину не менее 3 мм.
2. С внутренней стороны квадрата приваривают уголки. Так формируются ребра жесткости. Они нужны, чтобы уложить внутрь утеплитель.
3. Сварочные швы зачищают, укладывают утеплитель. Сверху размещают лист стали, с помощью киянки загибают его края. Сталь фиксируют на саморезы.
4. Устанавливают рамку. Для этого уголки разрезают по размеру, сваривают, а потом фиксируют на анкера, прикрепляя к основанию из бетона.
5. Отрезают утеплитель, его закрепляют на края рамки. После этого фиксируют крышку.

Люк может получиться тяжелым, поэтому его стоит оборудовать подъемным механизмом.

Люк под плитку

Для того чтобы сделать люк в подвал своими руками, используют разные материалы, например, плитку. Процесс строительства начинается с нанесения разметки. Этот вариант устройства люка отличается тем, что на плитку он не укладывается, а создается вместе с ней.

Сначала изготавливают каркас из металла, его фиксируют ниже поверхности пола. После этого укладывают материал. Замок делают скрытым, поэтому никаких выступающих элементов не должно быть.

Перед работой выполняют расчеты. Сначала делают основу из металла, на нее укладывают плитку. Рисунок плитки на крышке и полу должен совпадать.

Из каких материалов делают люк в подвал

Для изготовления люка существует множество материалов. Их выбор во много зависит от общего интерьера дома и напольного покрытия. При правильном подборе материалов можно сделать скрытый вход в подвальное помещение, которое не будет нарушать общий вид помещения.

В данном видео вы узнаете, как сделать люк:

Люк в подвал из дерева

Если напольное покрытие состоит из деревянной доски, то для маскировки входа в подвальное помещение рекомендуется использовать дерево. Кроме этого, с его помощью нагрузка на всю конструкцию будет значительно меньше. Если сам лаз имеет размеры 80х80 см, то крышка должна быть немного меньше. Это обеспечит свободное прилегание крышки к полу.

Изготовление конструкции из дерева осуществляется по следующему алгоритму:

1. Прибить 4 опоры из бруса, на которых потом будет лежать крышка, к черновому настилу со стороны подвального помещения.
2. Подготовить деревянные заготовки длинной 79 см из дерева для пола и реек.
3. Вырезать квадрат 79х79 см (должен быть на 10 мм меньше самого лаза).
4. Обработать все детали из дерева олифой или иным веществом, которое сможет защитить материал от влаги и грибка.

По высоте люк должен быть равен чистовому и черновому покрытию, что достигается благодаря многослойности. Такая конструкция обычно обладает небольшим весом, благодаря чему ее можно крепить на обычные петли.

Металлический люк

Сделать конструкцию из металла гораздо сложнее, но она надежнее и долговечнее предыдущего варианта. Для ее изготовления требуется:

1. Вырезать крышку из листа стали толщиной не меньше 3 мм.
2. Приварить уголки с внутренней стороны стали по всему периметру.
3. Зачистить все сварочные швы.
4. Разместить утеплитель, размер которого не должен быть больше уголка.
5. Уложить внахлест стальной лист и загнуть края с помощью киянки, закрепить с помощью саморезов к уголкам.

Далее требуется установить рамку. Для этого необходимо нарезать уголки с соблюдением размеров отверстия люка. Уголки требуется сварить между собой, после чего с помощью анкеров, прикрепить к бетонному основанию. По выступающим краям рамки требуется закрепить небольшую полоску утеплителя. В самом конце закрепляют крышку.

Данный люк намного практичнее

Люк под плитку

Если устанавливается люк под плитку, то потребуется первоначально создать необходимую разметку. Сам люк в подпол не укладывается на плитку, а создается в совокупности с ней, то есть потребуется сделать металлический каркас, который будет опускаться ниже уровня поверхности пола, а на него установить сам материал.

Создание люка идет по стандартному плану, с одним исключением: замок должен быть скрытым и не иметь выдающихся элементов.

Вкратце процесс выглядит так: создается металлическая основа, на нее укладывается плитка с расчетом совпадения соседних с люком элементов пола.

Чаще всего перед работой используются точные расчеты. Это поможет избежать нестыковок и недочетов.
