Принцип работы твердотопливных котлов и их устройство
Твердое органическое топливо является самым древним источником энергии для человечества. Отказаться от него полностью, даже в современном мире, невозможно. Тем более, что кроме дров и каменного угля сегодня появилось множество других видов горючих твердых веществ:
- брикеты из торфа – высушенный и спрессованный торф выделяет много тепла при сгорании;
- брикеты из отходов деревообрабатывающего производства – сжатые опилки, стружка и кора деревьев;
- березовый уголь – такой же, как для мангала;
- переработанный мусор со свалок;
- топливные отопительные гранулы – мелкое топливо, полученное прессованием опилок. Могут подаваться автоматически;
- обычные сухие опилки.

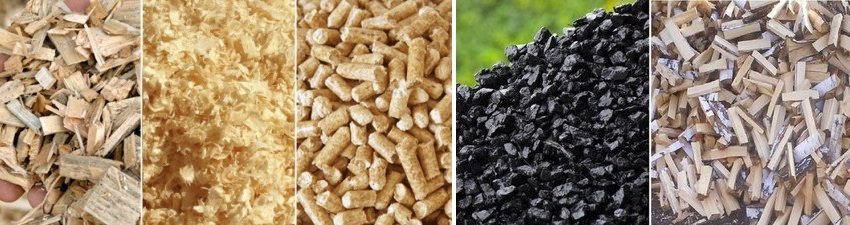

Различные варианты сырья для использования в твердотопливных котлах
Ясно, что все это топливо получено путем переработки различных отходов, что решает проблему утилизации на предприятиях и идет в русле «зеленой» экономики.
Полезный совет!Самым доступным топливом, из перечисленных выше, являются древесные опилки. Если вы намереваетесь использовать их для отопления – следите, чтобы они были с влажностью менее 20%. Большие показатели этого параметра не позволят вырабатываться пиролизному газу, так как большая часть энергии нагрева будет идти на просушку топлива.
В результате деятельности человека образуется колоссальное количество отходов, которые могут быть преобразованы в высокоэнергетическое топливо, что и обусловило появление на рынке котлов отопления на твердом топливе длительного горения. В отличии от обычных печей, эти агрегаты работают не на сгорании самого топлива, а на его расщеплении в результате нагревания. В рабочей камере таких котлов сгорают газообразные продукты распада твердого топлива. Такая схема работы является в несколько раз более эффективной, чем обычное сжигание органического топлива. Пиролизный газ, отдает большое количество энергии.
Принцип работы твердотопливного котла длительного горения
Устройство такой газогенераторной установки не очень сложное. Можно даже соорудить своими руками котел твердотопливный длительного горения. Чертеж простейшего варианта выглядит следующим образом:
- закрытый цилиндрический бак, который имеет люк для закладки топлива, поддувало и отверстие для установки дымохода;
- внутри бака расположен распределитель воздуха, который создает завихрение пиролизного газа. Он крепится к подвижной телескопической трубе. Вся эта конструкция, похожая на поршень, давит на топливо сверху. Сгорание газа происходит над поршнем, а топливо тлеет под ним;
- теплообменник встроен в верхней камере, где достигается максимальная температура.
Медленное тление твердого топлива происходит в нижней камере. Оно достигается регулировкой подачи воздуха в поддувало. Выделяемый газ интенсивно горит в верхней камере и нагревает теплоноситель.

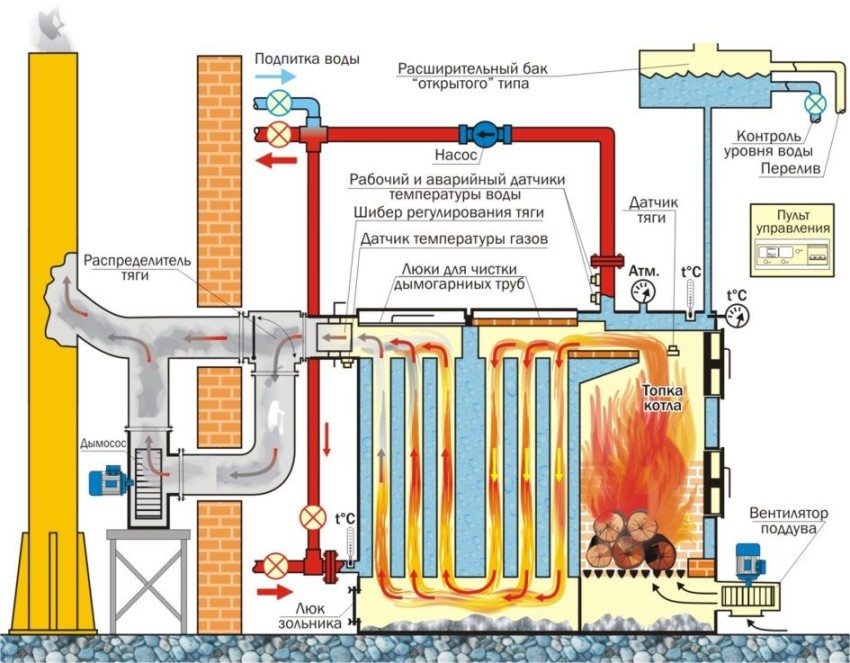

Схема системы отопления частного дома с использованием твердотопливного котла
Полезный совет!Не стоит использовать простейшую конструкцию для изготовления котла, который будет обогревать жилой дом на постоянной основе. Для этого нужно, либо приобрести готовое изделие, либо сделать более сложный и надежный вариант.
Котлы на твердом топливе длительного горения могут быть незаменимы в частных домах, в хозяйственных сооружениях, гаражах и теплицах. Особенно они будут выгодны там, где имеется крупное деревоперерабатывающее производство, так как отходы на таких предприятиях отдают практически бесплатно. Необходимы эти агрегаты и в местностях, где бывают регулярные перебои с газоснабжением. У таких установок есть много преимуществ, но существует и один важный недостаток – очень высокая стоимость. Именно поэтому сегодня актуально изготовление своими руками котлов твердотопливных длительного горения. Чертежи для этого можно использовать разной степени сложности. Это зависит от уровня мастерства.
Водяное отопление частного дома своими руками, схемы конструкций. Плюсы и недостатки. Различие естественной и принудительной циркуляции воды.
Схема подключения в деталях
Мало купить отопительный аппарат, его необходимо еще и правильно установить, а также подсоединить к системе.
Подключение пиролизного котла может быть выполнено несколькими способами:
- Простым
- С контуром подмеса
- С гидрострелкой
- С аккумулирующей емкостью и контуром ГВС
В первую кроме самого аппарата входят: циркуляционный насос, расширительный бак и группа безопасности. При таком подключении возможно возникновение незначительного количества конденсата, но на его скопление реагирует блок управления. В этом случае он отключает подачу электроэнергии на насос и тем самым предотвращает появление большого количества конденсата.
Вторая схема подключения пиролизного котла, кроме ранее перечисленных узлов, включает в себя также контур подмеса и краны, необходимые для регулировки количество теплоносителя. Она несколько лучше простой и полностью исключает образование конденсата на стенках котла.
Третья чаще всего применяется для систем с несколькими отопительными контурами и содержит гидрострелку. Ее главная роль – это исключение гидравлического воздействия насосов между собой. Но также она способна осуществлять дегазацию отопительной системы.
И последняя – это схема работы пиролизного котла с Laddomat 21. В нее входят аккумулирующий бак и контур горячего водоснабжения идеальную работу которых обеспечивает дополнительный блок. Подбор объема емкости осуществляют по следующим показателям: не менее 25 литров на 1 кВт мощности.
Данная схема, благодаря наличию в ней блока Laddomat 21, способна заместить классическую схему подключения, состоящую из отдельных элементов. Она работает в следующем режиме. Нагрев воды до заданного значения осуществляется за счет регулировки ее поступления из накопительного бака при помощи вентиля терморегулятора. Он увеличивает или уменьшает сечение прохода обратной линии и тем самым влияет на достижение теплоносителем заданных показателей.
Кроме этого наличие в ней аккумулирующей емкости позволяет добиться работы котла в оптимальном режиме. А при внезапном отключении электричества, позволяет поддерживать температуру теплоносителя на заданном уровне в течение двух суток.
Какая схема подключения пиролизного котла, из рассмотренных выше, будет оптимальной, зависит от специфики системы отопления, а отчасти и наличия свободной денежной суммы.
Но в любом случае они должны удовлетворять следующим условиям:
- Отвечать требованиям безопасности
- Обеспечивать хорошую циркуляцию теплоносителя в системе
И не стоит забывать, что чем более качественно укомплектована обвязка котла, тем экономнее он будет в работе и удобнее в эксплуатации и обслуживании.
Модернизация печки
Дутьевой вентилятор обеспечит стабильность температурного режима во всех обогреваемых помещениях.
Почти любую пиролизную печь можно превратить в котёл для водяного отопления. Для этого внутрь встраиваются готовые или самодельные (из металлических труб) теплообменники. В комнатах устанавливаются радиаторы, в систему заливается вода – полноценное отопление готово.
Для этих целей лучше всего приспособить пиролизную печь с дутьевым вентилятором – оснастите её внешним блоком управления, отслеживающим температуру и управляющим работой вентилятора.
Варочные панели и встроенные духовые шкафы – вот чем ещё можно оснастить любую печь. Энергии пиролизного горения хватит не только на обогрев, но и на приготовление еды. Варочные поверхности и коробки духовых шкафов приобретаются в специализированных магазинах. Духовку можно изготовить самостоятельно из листового железа. Что касается варочных поверхностей, то они делаются из чугуна – самому такое не сделать.
Пиролиз ТБО должен помочь землянам очистить окружающую среду от мусора и уменьшить нагрузку на нефтеперерабатывающую промышленность. Это производство, которое может дать ощутимый доход бизнесмену, наладившему его, так как сырьем служит дешевый мусор, которого только по России за год образуется 3,5 миллиарда тонн.
Материал для монтажа теплообменника
Котёл своими руками можно сделать самостоятельно, если правильно подобрать материалы. Ответственно отнестись к выбору необходимо на стадии создания теплообменника. Процесс горения подразумевает высокую температуру, которая влияет на состояние металла.
Именно потому современные строители редко используют чугун. Причин этому много и основными считаются:
- Малый показатель КПД. Чугунный элемент котла практически не будет способен нагреть даже воду до нужной температуры.
- Низкий показатель теплоотдачи. Чугунное изделие не способно максимально правильно отдать тепло в помещение. Вместо этого оно улетучивается в любое другое место.
- Современная конструкция котла подразумевает минимальный вес готовой конструкции. Использование чугуна не позволит достичь требуемых характеристик.
Ярким примером станет чугунная секция батареи для отопления в доме, которая использовалась во времена СССР. Её площадь довольно мала и составляет примерно 0,25 м 2. Для обеспечения качественного обогрева помещения, понадобится конструкция, которая равна по площади 3 квадратным метрам. Двенадцать отдельных частей батареи довольно велики и тяжелы, а теперь стоит только представить себе конструкцию котла.
Нагрузка на пол также учитывается в правилах и нормах. Если котёл будет исполнен из чугуна, то вес изделия потребует сооружения специального фундамента. Способом исключения можно достигаем результатов о сооружении решёток и чугуна, но не как самого теплообменника.
Современным решением становится создание теплообменника котла на производстве с использованием специально закалённой и обработанной стали. К сожалению, в домашних условиях создать подобный материал не получится. Своими руками можно обработать стандартную сталь. Но, этот материал, уже при температуре горения в 400 градусов по Цельсию начинает поддаваться коррозии.
Единственным вариантом становится создание теплообменника котла из стали. но постепенное совершение нагрузки температуры. Его стоит постепенно разогревать, чтобы сталь прослужила длительный отрезок времени без необходимости замены.
Котёл с теплообменником из стали будет идеально передавать тепло в окружающее пространство, а не уносить его в трубу. Это позволяет говорить об отличном показателе коэффициента полезного действия. С другой стороны, возникает проблема: конструкция не должна слишком быстро охлаждаться. Если показатели упадут ниже 65 градусов по шкале Цельсия, то в трубе начнёт скапливаться конденсат из кислоты. Он способен повредить трубу кота за считаные часы. Исправить это упущение можно двумя способами:
- Если котёл не мощнее 12 кВт, то в нём следует соорудить особый вентиль, который будет контролировать работу обратного процесса и подачи.
- В случае увеличения мощности, необходимо создать специальный элеваторный узел. В этом случае работа котла будет подразумевать перегрев воды постоянно.
Клапан, который используется с маломощными котлами длительного горения, называется перепускным. Его можно создать своими руками с управления от электричества (понадобится монтаж специального датчика, показывающего температуру) или от собственного источника питания. Принцип работы клапана прост. В резервуаре имеется горячая вода. Когда температура в обратке котла падает ниже 70 градусов по Цельсию. то он открывается и пускает в систему горячую воду. Она не влияет на процесс горения, но позволяет котлу оставаться целым, поддерживая температуру в обратной системе на должном уровне.
Котёл с элеваторным узлом имеет особую специфику работы, а именно обратную к технологии использования вышеописанного клапана. В процессе горения топлива, вода здесь нагревается до 120 градусов по шкале Цельсия. Благодаря давлению она не закипает. Должна повышаться температура горения, а во время обратного оттока воды она смешивается с горячей, тем самым повышая её показатели и снижая риск образования вредных отложений на трубах. Своими руками создать нечто подобное сложно.
Обязательным условием в обоих случаях, является монтаж системы котла с циркулирующей водой. Особенности строения подобного изделия с длительным горением позволяют соорудить его своими руками для домашних потребностей. В этом случае можно использовать насос воды, который будет питаться не от электричества, но от другого источника.
Выбор материала зависит от личных взглядов на конструкцию строителя. В некоторых случаях под рукой имеется только один металл, а потому остаётся работать с имеющимся материалом.
4 Бюджетный вариант для дачи
Газовый баллон своей округлой формой и толщиной металла отлично подходит для изготовления пиролизного котла. Он имеет почти метровую высоту, диаметр 35 см. Этих размеров достаточно для создания отопительного прибора, способного обогреть помещение средней площади. В устройстве хорошо сжигаются самые бросовые виды топлива: щепки и опилки, сырые дрова.
Установка работает следующим образом:
- через верх или боковую дверцу проводят загрузку и поджигают;
- после возникновения устойчивого огня накрывают поршнем (по-народному блин) и плотной крышкой, в которой есть отверстие для трубы;
- в топку через воздуховод поступает ограниченное количество кислорода, отчего начинается процесс пиролиза;
- газы поднимаются вдоль стенок котла и сгорают в верхней части;
- остальные продукты удаляются через дымоход.
Баллон обрезают по месту, где начинается округление. Сбоку – отверстие для дверцы, которая должна закрываться очень плотно. Поэтому ее используют обычно для чистки, а топливо загружают сверху. Отрезанную часть используют для крышки:
- шлифуют разрез, чтобы добиться герметичности;
- делают отверстие на 2–3 мм больше трубы воздуховода, соединенной с блином;
- обваривают понизу стальной полосой.
Поршень имеет своеобразную конструкцию. Его лопасти предназначены для завихрения воздушных потоков над тлеющим топливом, а наваренный на них круглый кусок металла мешает возникнуть открытому огню.
Снизу делается отверстие для зольника с дверцей. Ее конструкция должна обеспечивать плотное прилегание. Можно использовать вырезанный кусок стенки баллона, на который по периметру приваривается полосовое железо. Немного выше устанавливается колосниковая решетка, сваренная из арматуры. Сквозь нее проваливаются остатки топлива, которые затем удаляются.
В вертикальной трубе дымохода конденсируется много влаги, которая собирается в нижней ее части. Для удаления воды устанавливают шаровый кран. Он удобен тем, что в случае засорения легко прочищается куском провода.
Принцип работы
Оценить преимущества пиролизных котлов невозможно без понимания общих принципов работы. И изначально, что такое пиролиз?
По сути, это разложение природных соединений при минимальном количестве воздуха. В стандартном котле дрова сгорают при температуре 900-1200°С при нормальном доступе воздуха, на одну закладку дров уходит около 3-4 часов с выделением порядка 4900 калорий тепла.
Таблица 1 Теплотворная способность дров разных пород древесины
В пиролизном котле твердое топливо сгорает при меньшей – 300–850°С температуре, при этом происходит распад на следующие элементы – на твердый осадок и газ. При отсутствии кислорода в отдельной камере горючий (пиролизный газ) вступает в реакцию с углеродом и дополнительно перерабатывается, за счет чего увеличивается теплопроводность.
Таким образом, при сухой перегонке (процесс пиролиза) помимо твердого топлива дополнительно сгорает твердый осадок и одновременно с ним пиролизный газ. Все это в комплексе увеличивает время прогорания одной закладки дров до 12 часов (сравните с обычными 3-4 часами) и коэффициент полезного действия котла до 85-90% при стандартных 65-70%.
Плюсы и минусы оборудования
Любой агрегат отличается как положительными, так и отрицательными характеристиками. Для того, чтобы сделать правильный выбор, их необходимо адекватно оценить.
- поддержание определенной температуры горения в автоматическом режиме;
- увеличенное время прогорания закладки на фоне повышенного КПД котла;
- возможность использовать различные виды твердого топлива, вплоть до продуктов переработки деревообрабатывающей и сельскохозяйственной промышленности.
- большие габариты котла за счет увеличенной камеры сгорания;
- особые требования к твердому топливу – дрова должны быть совершенно сухими
- энергозависимость – во время работы котел потребляет электричество для работы вентилятора, создающего принудительную тягу, и автоматики;
- цена – это самый главный недостаток, который заставляет отказаться от покупки.
Именно поэтому мы предлагаем сделать пиролизный котел своими руками, чертежи и принцип работы смотрите дальше в статье.
Устройство котла
Принципиальная разница стандартного и пиролизного котла заключается в том, что в первом варианте 1 камера сгорания, а во втором – 2, между которыми пролегает колосниковая решетка, в нижней сгорают собственно топливо и твердый остаток, а в верхней – пиролизные газы. Именно такая организация топочных камер позволяет оптимизировать процесс, увеличить время сгорания топлива и максимально увеличить эффективность.

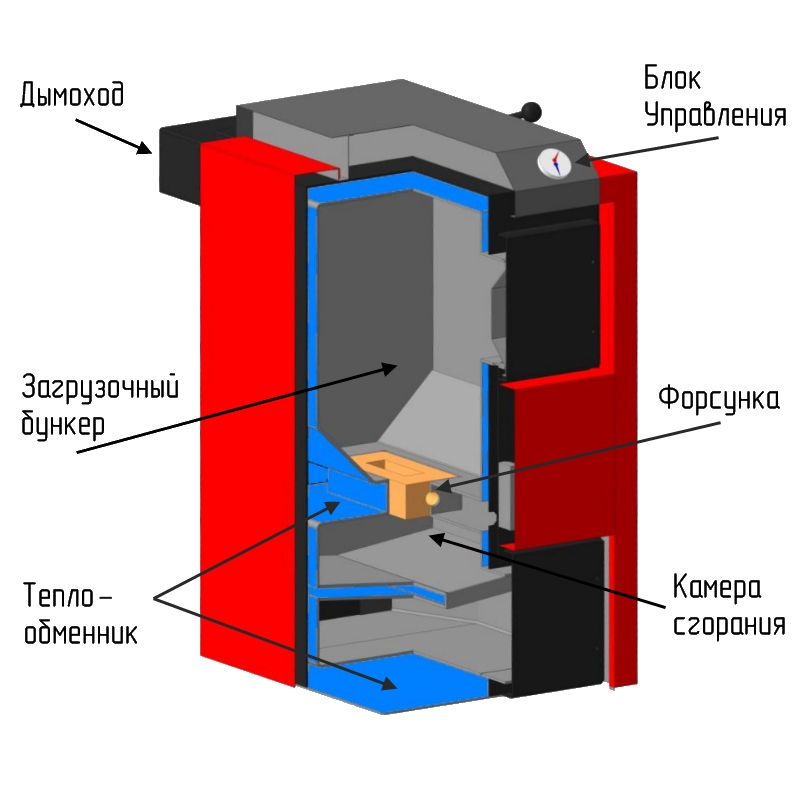

Фото 2 Схема устройства пиролизного котла
К числу особенностей пиролизного котла относится и повышенное аэродинамическое сопротивление в дымоходе за счет отсутствия воздуха и реакции углерода с пиролизным газом. Принудительную тягу обеспечивает электровентилятор, собственно, именно по этой причине пиролизные котлы и относятся к категории энергозависимого оборудования.
Стоимость самодельной модели
Безусловно, основная причина, почему принимаются за изготовление пиролизного котла своими руками, ищут чертежи и принцип работы – банальная экономия. В среднем по регионам стоимость готового котла варьируется от 36 000 руб. (мощность 10 кВт, площадь 100 кв.м.) до 140 000 руб. (мощность 38 кВт, площадь 300 кв.м.). При самостоятельном изготовлении котла получается сэкономить от 500 до 1500 у.е. за счет стоимости материалов и личного труда.
Видео 1 Пиролизный котел 15-25 кВт – изготовление и испытание
В любом случае, этот вид работ нельзя назвать недорогим или легким, поэтому прежде чем решится сделать пиролизный котел своими руками, оцените свои возможности изучите все чертежи и подберите именно те материалы которые необходимо.
2 типа газогенераторных котлов
Принцип работы обоих агрегатов одинаков, только сжигание организовано по-разному. В любом пиролизном котле имеется 2 камеры:
- топливник, где происходит горение, разложение дров с выделением горючих газов;
- вторичная камера, где топочные газы сгорают, выделяя дополнительное тепло.
То есть, принцип действия пиролизного котла основан на раздельном сжигании топлива. Древесина горит, отдает тепло и нагревает верхние слои, отчего выделяется угарный газ и водород. Смесь поступает во вторичную камеру и сгорает благодаря отдельной подаче воздуха.
Для более понятного описания дровяных и угольных теплогенераторов мы решили воспользоваться классификацией известной чешской фирмы Atmos, которая более 10 лет производит двухкамерные отопители. Итак, котлы делятся на 2 группы:
- Обычные пиролизные. Здесь раздельная подача воздуха организована за счет естественной тяги дымохода.
- Газифицирующие модели с принудительным наддувом с помощью вентилятора (или дымососа), оборудованные автоматикой.
Рассмотрим каждую разновидность отдельно, используя в качестве примеров котлы «Атмос».

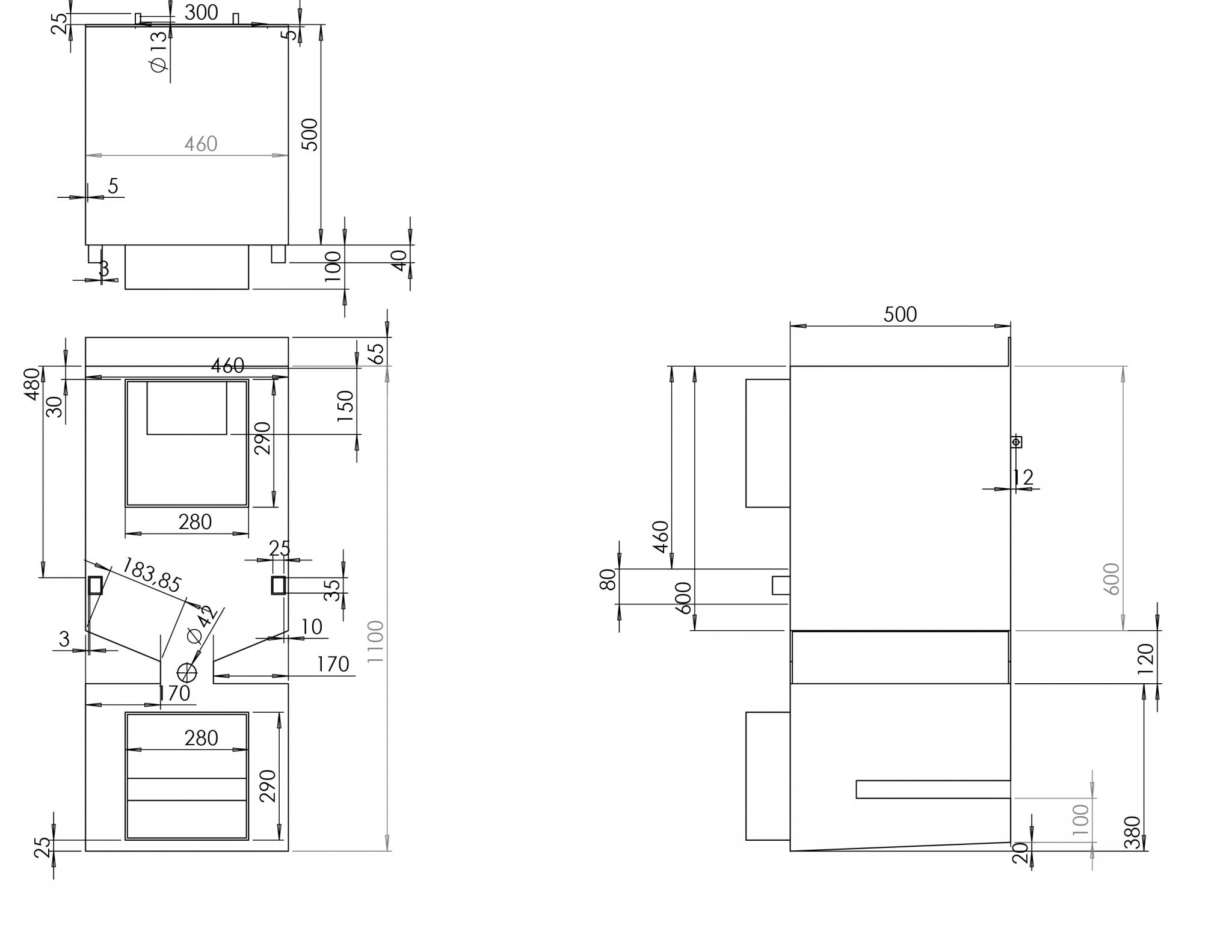

Для описания возьмем маломощную модель Atmos DC15E максимальной производительностью 15 кВт. Изнутри котел пиролизный выглядит так (ориентируемся по чертежу):
- сферические корпусы обеих камер сварены из стали толщиной 6—8 мм, верхняя – это топливный бункер, нижняя – камера догорания;
- изнутри стенки защищены огнеупорной оболочкой из керамики (футеровкой);
- из верхней топки в нижний отсек ведет газоход, чей размер ограничивается соплом керамической форсунки;
- подвижная колосниковая решетка встроена в проходное сечение форсунки;
- сзади к камерам подведены отдельные воздушные каналы, поступление воздуха регулируется механическим термостатом (цепным регулятором тяги) и ручной заслонкой;
- внутренний корпус окружен водяной рубашкой из металла 3 мм, обшитой слоем утеплителя и внешней облицовкой;
- на случай перегрева внутрь рубашки вмонтирован змеевик – водяной контур аварийного охлаждения котла, штуцеры выведены на верхнюю панель;
- на задней стенке располагаются патрубки подключения к системе отопления и дымоходу;
- роль зольника играет вторичная камера дожига, где размещен защитный керамический элемент, показанный ниже на фото.
Схема работы твердотопливного котла DC15E следующая. Крупные поленья закладываются в топку и разжигаются, первичный воздух идет через заслонку в задней стенке. Дальнейшие процессы:
- Дрова сжигаются в режиме интенсивного либо среднего горения. Начинается реакция пиролиза, дым вместе с топочными газами движется в нижнюю камеру, минуя сопло форсунки.
- Доля выделенного тепла расходуется на поддержку пиролизного процесса, другая часть передается теплоносителю.
- Благодаря подаче вторичного воздуха горючие газы дожигаются в нижнем отсеке, выделяют тепло, которое передается стенкам водяной рубашки.
- Естественная тяга увлекает продукты горения в дымовую трубу.
- После прогорания топливной закладки срабатывает котловой термостат, отключающий циркуляционный насос отопления.
В целом конструкция этих котлов повторяет устройство пиролизных теплогенераторов, но есть и существенные отличия:
- первичный и вторичный воздух нагнетается вентилятором, как правило, дымососом;
- воздушные потоки направляются на топливо с боковых стенок;
- температурой теплоносителя управляет блок автоматики;
- изменена форма керамической форсунки и отбойника во вторичном отсеке;
- в задней части установлен жаротрубный теплообменник;
- КПД котлов лежит в пределах 81…87%, наибольшая температура факела пламени – 1250 °C (данные производителя «Атмос»).
Конструкция газифицирующего котла в разрезе. Воздух на горение подается дымососом из отверстий в боковых стенках топливника (на схеме не показаны)
Принцип работы газифицирующего отопителя такой же – верхний отсек служит бункером для дров и газогенератором, в нижнем происходит сжигание. Благодаря высокому расходу воздуха в камере догорания образуется факел пламени, повышается температура, древесина и уголь сгорает лучше.
Газогенераторные котлы разных брендов могут отличаться в мелочах – формой топливника, способами распределения воздуха в камерах, конфигурацией форсунки. В недорогих моделях вместо фигурной керамики может применяться кирпичная футеровка, отсутствовать контур водяного охлаждения, использоваться металл 4–5 мм толщиной.
Подходящие отходы для переработки
Преимущество
пиролизных установок
в том, что они пригодны для безопасной утилизации широкого спектра материалов, включая трудноразлагаемые вещества.
- ТБО: бумага, пластмасса, стекло, кости и т.д;
- отходы деревообработки: щепки и опилки;
- пластик и полимерсодержащие отходы (бутылки, полиэтиленовые пакеты);
- иловые слои, образующиеся в коллекторах и канализациях;
- сланец и торф;
- автомобильные покрышки, резиновые отходы;
- отходы аграрно-промышленного комплекса;
- сельскохозяйственные отходы (шелуха зёрен, скорлупа орехов и т.п.);
- отходы медицинских учреждений
- нефтешламы;
- растительные отходы, включая водоросли.
Мусор автоматически измельчают на куски менее 1 см. После измельчителя материал попадает в сушильную камеру, которая нагревает его до температуры 180 °C. Чтобы установка работала с максимальным КПД, содержание влаги в материале должно быть меньше 15%. Если сушильной камеры нет, эффективность пиролиза снижается.
ТБО, прошедшие сушку, попадают в пиролизный реактор.
Процесс протекает при температуре от 400 до 1500°C в зависимости от типа отходов и температурного режима.
Конденсат и газы поступают в теплообменник и разделяются на горючий газ и жидкое топливо.
Принцип работы пиролизных котлов и их особенности
Создавая пиролизные котлы своими руками, люди стремятся сэкономить денежные средства в своем кошельке. Если газовое оборудование стоит довольно дешево, то твердотопливные агрегаты просто поражают своей ценой. Более-менее приличная модель мощностью 10 кВт обойдется в 50-60 тысяч рублей – дешевле провести газ, если рядом проходила бы газовая магистрально. Но если ее нет, то выходов два – приобретать заводское оборудование или делать его самостоятельно.
Изготовить пиролизный котел длительного горения своими руками можно, но сложно. Давайте для начала разберемся, для чего вообще нужен пиролиз. В обычных котлах и печах дрова сгорают традиционным способом – при высокой температуре, с выбросом продуктов сгорания в атмосферу. Температура в камере сгорания составляет порядка +800-1100 градусов, а в дымоходе – до +150-200 градусов. Таким образом, солидная часть тепла просто улетает наружу.

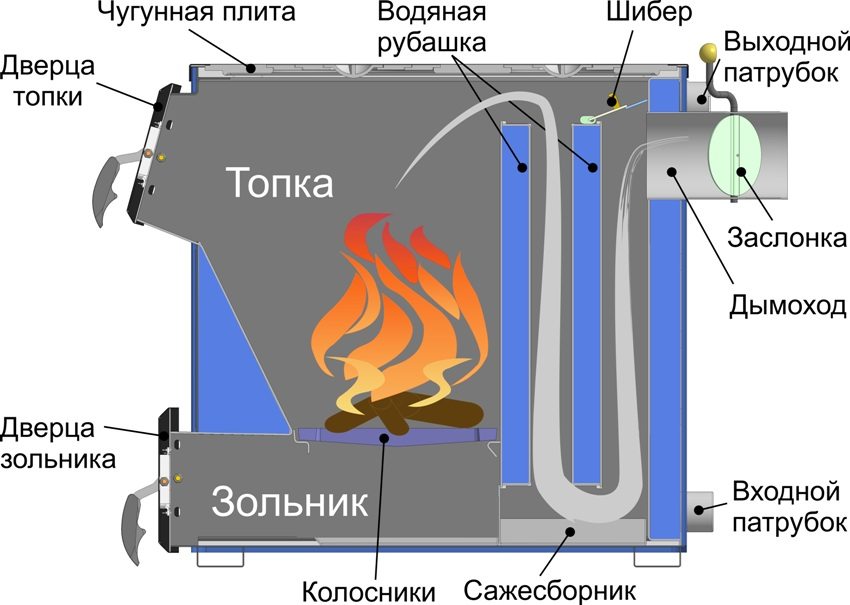

Прямое сгорание дров применяется во многих отопительных агрегатах:
Твердотопливные пиролизные котлы могут использовать несколько видов топлива, в том числе отходы деревообрабатывающего производства и сельскохозяйственной переработки.
- Твердотопливные котлы;
- Печи-камины;
- Камины с водяными контурами.
Главным преимуществом данной методики является то, что она отличается простотой – достаточно создать камеру сгорания и организовать отвод продуктов сгорания за пределы оборудования. Единственным регулятором здесь становится дверка поддувала – регулируя просвет, мы можем отрегулировать интенсивность горения, тем самым воздействуя на температуру.
В пиролизном котле, собранном своими руками или купленном в магазине, процесс сгорания топлива идет несколько по-другому. Дрова здесь сгорают при низкой температуре. Можно сказать, что это даже не горение, а медленное тление. Древесина при этом превращается в подобие кокса, одновременно выделяя горючие пиролизные газы. Эти газы отправляются в камеру дожигания, где сгорают с выделением большого количества тепла.
Если вам кажется, что данная реакция не даст особого эффекта, то вы глубоко заблуждаетесь – если заглянуть в камеру дожигания, то здесь будет видно ревущее пламя ярко-желтого, почти белого, цвета. Температура сгорания – чуть выше +1000 градусов, а тепла в этом процессе выделяется больше, чем при стандартном горении древесины.
Для того собранный своими руками пиролизный котел смог показать максимальную эффективность, необходимы дрова с низким содержанием влаги. Влажная древесина не даст оборудованию выйти на полную мощность.
Реакция пиролиза знакома нам еще со школьного курса физики. В учебнике (а может и в лабораторном кабинете) многие из нас видели интересную реакцию – древесина помещалась в стеклянную запечатанную колбу с трубкой, после чего колба нагревалась над горелкой. Через несколько минут древесина начинала темнеть, а из трубки начинали выходить продукты пиролиза – это горючие газы, которые можно было поджечь и понаблюдать за желто-оранжевым пламенем.
Аналогичным образом работает и пиролизный котел, собранный своими руками:

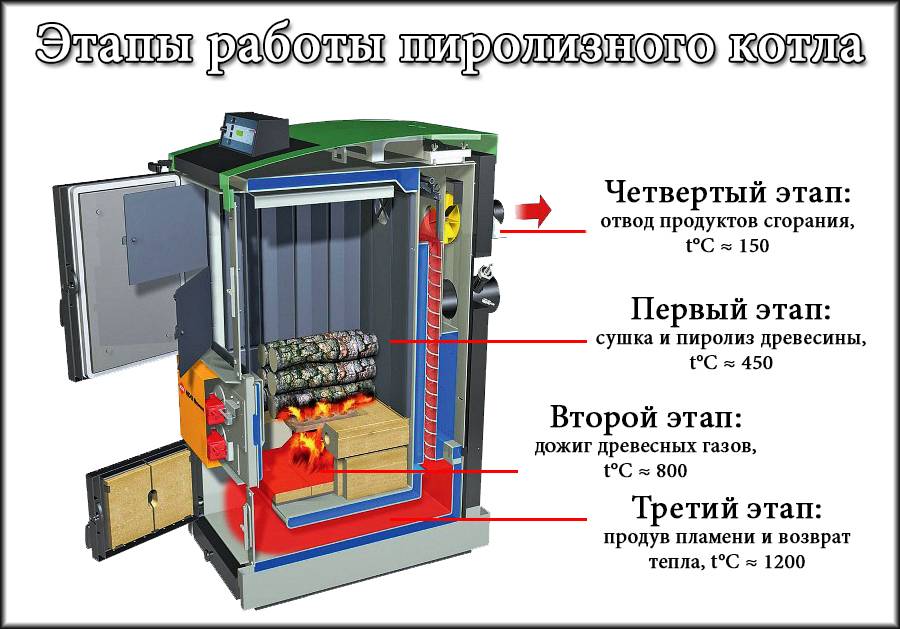

На одной загрузке топлива пиролизные котлы работают около 4-6 часов. Так что большим и стабильно пополняемым запасом дров стоит озаботиться заранее.
- В топке разжигаются дрова до появления устойчивого пламени;
- После этого доступ кислорода перекрывается, пламя гаснет почти полностью;
- Запускается дутьевой вентилятор – в камере дожигания появляется высокотемпературное пламя.
Устройство пиролизного котла довольно простое. Основными элементами здесь являются: камера сгорания, в которой складированы дрова, и камера дожигания, в которой сгорают продукты пиролиза. Передача тепла в отопительную систему осуществляется через теплообменник
В схеме пиролизного котла ему уделяется особое внимание
Все дело в том, что теплообменники в пиролизных котлах, собранных своими руками, устроены не так, как в газовом оборудовании. Продукты сгорания с воздухом проходят здесь через множество металлических труб, омываемых водой. Для увеличения эффективности котловая вода омывает не только сам теплообменник, но и все другие узлы – здесь создается своего рода водяная рубашка, которая отбирает излишки тепла от раскаленных элементов котельного агрегата.
Требование противопожарной безопасности
Несоблюдение правил пожарной безопасности при установке котла может привести к пожару, к тому же это ставит под угрозу здоровье и жизнь вашей семьи.
Основные правила которые требуется учесть:
- Устанавливаться котел, должен в специально отведенном для этого месте (котельная);
- Под основанием котла должна быть вымощена площадка из кирпича либо залита бетоном;
- Расстояние между котлом и стенами не должно быть меньше 30 см. Окружающие котел стены должны быть обшиты листами металла;
- Обязательное наличие вентиляционного отверстия в котельной, для постоянного притока свежего воздуха.
Принцип работы пиролизного котла:
Пиролизный котел своими руками сложная, но вполне выполнимая задача, которая позволит сэкономить существенную сумму. Котел изготовленный из качественного металла будет радовать вас своим теплом долгие годы.
Принцип работы

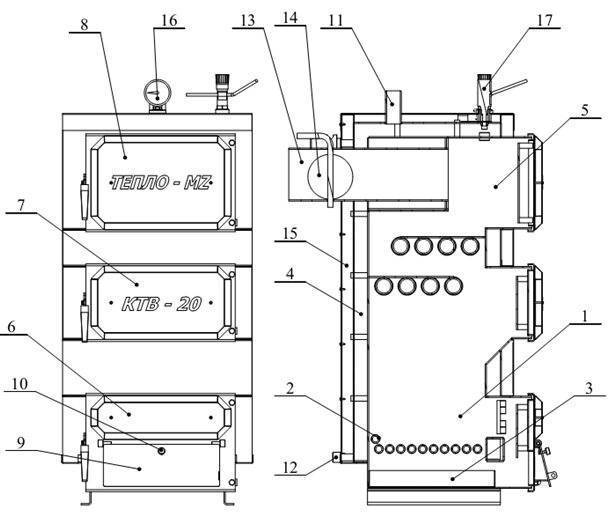

По сути, традиционный твердотопливный котел работает как обычная печка. Здесь также есть топка, в которой горят дрова (уголь, пеллеты и другие виды твердого топлива). Выделяемая энергия нагревает теплоноситель, расположенный в емкости над камерой сгорания.

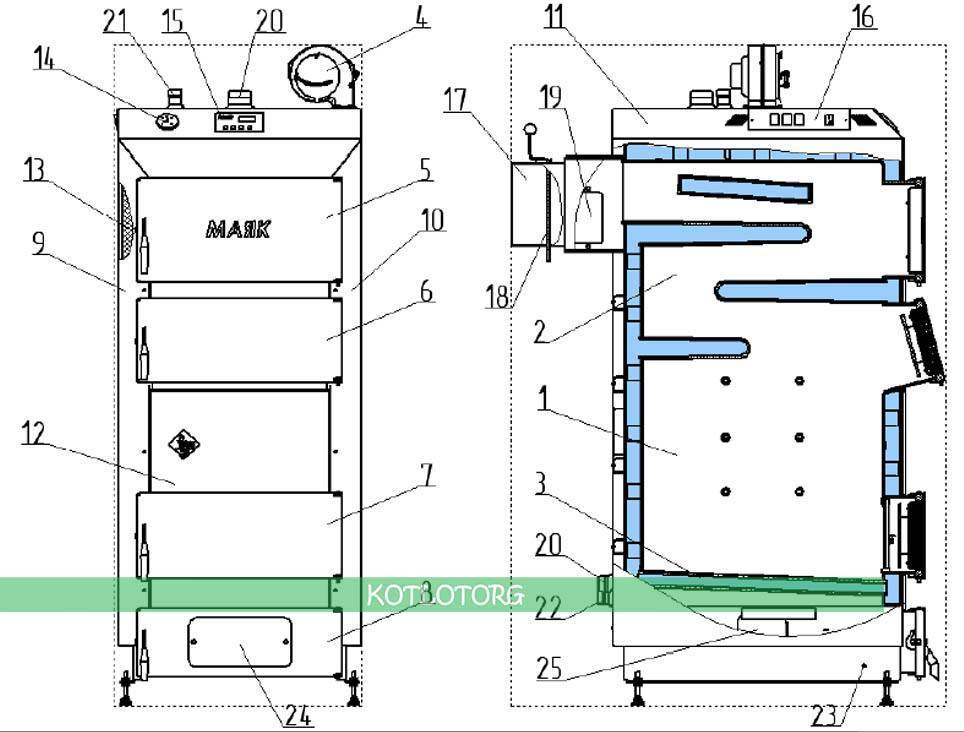

Нагрев теплоносителя в этой конструкции производится и от внутреннего блина, и от дымохода, который пронизывает насквозь емкость с водой. При этом корпус котла также нагревается, что создает аккумулирующий эффект, сдерживающий быстрое остывание при выключении агрегата.
Нагретый теплоноситель поднимается вверх и выходит через верхний патрубок в подающий контур системы отопления. Охлажденный теплоноситель поступает в котел через нижний патрубок, соединенный с обратным контуром.
В заключение – полезные советы
Напоследок дадим несколько дополнительных рекомендаций по изготовлению и эксплуатации пиролизных котлов:
Обратите особое внимание на монтаж котлового бака (рубашки). Располагайте точки крепления обшивки в шахматном порядке и тщательно обваривайте полосу
Это единственный вид котельных установок, где водяная прослойка выполняется под зольной камерой, поэтому нужно заранее предусмотреть крепление ножек агрегата. Обязательно сделайте люк для прочистки жаротрубного теплообменника. Не забрасывайте много сырых дров при растопке
Из-за этого не только снижается КПД теплогенератора, но и быстро зарастают сажей дымогарные трубы (буквально за 1—2 суток). Протестируйте работу отопителя с автоматикой и убедитесь, что она корректно поддерживает заданную температуру.
Хотя большинство пользователей пиролизных котлов оставляют положительные отзывы, эти агрегаты не безупречны. Главный недостаток – зависимость от электроэнергии, без которой теплогенератор превращается в бесполезную кучу железа, да еще и грозит взорваться от перегрева. Поэтому рекомендуется иметь в запасе блок бесперебойного питания либо генератор, способный обеспечить работу вентилятора и циркуляционного насоса отопления.
