Виды и размеры пластиковых воздуховодов для вентиляции, элементов, решеток, люков

Область применения вентиляции из пластика

Как правило, пластиковые короба для вентиляции устанавливаются на вытяжные вентканалы. Для устройства приточной вентиляции с рекуперацией или подогревом воздушных масс понадобятся конструкции из термостойкого пластика. Вентиляционные системы из пластика применяются в основном в домах с количеством этажей не больше двух.

Помимо одноэтажных жилых домов пластиковую вентиляцию используют в следующих случаях:

• ангары и гаражные помещения;
• мастерские;
• подвальные помещения;
• постройки хозяйственного назначения;
• конюшни;
• амбары и сараи.

Запрещено применять пластиковые вентканалы в помещениях с высокими температурами. Именно поэтому нельзя использовать короб для вытяжки на кухне пластиковый, ведь термостойкость ПВХ не превышает 190°С.

Преимущества и недостатки пластиковых вентканалов

Если все уже надоело и не знаете во что, еще поиграть, то можно попробовать скачать игровые автоматы 1xBet и насладиться новыми впечатлениями с популярной БК.

Вентканалы пластиковые имеют следующие преимущества:

1. Гладкая поверхность материала обеспечивает минимальное сопротивление при движении воздушных масс. Также этому способствует специальная замковая система, позволяющая соединять короба встык без нахлеста.
2. Для обеспечения герметичности системы стыки пластиковых коробов смазывают герметиком.
3. Благодаря толщине стенок 0,25 мм короб максимально легкий.
4. Пластиковые вентканалы имеют антистатическое покрытие изнутри, защищающее их от налипания грязи и пыли.
5. Материал при необходимости можно гнуть и резать. Благодаря использованию фасонных элементов и фитингов несложно создавать вентиляционные системы нужной конфигурации.
6. Короба из ПВХ не подвержены коррозии, как их стальные собратья.
7. Еще одно преимущество материала заключается в химической стойкости.
8. Работа вентиляции совершенно бесшумная при производительности, доходящей до 100 м³/мин.

К недостаткам воздуховодов из ПВХ причисляют следующе:

• Главный минус заключается в горючести материала. Пластик начинает гореть при 850 градусах, а при более низких температурах может плавиться и деформироваться.
• Поскольку стенки короба очень тонкие, а сечение большое, в местах стыковки появляются щели.
• Низкая прочность материала – еще один его недостаток.
• Цена вентканалов с антистатическим покрытием выше, чем у обычных. Последние хорошо накапливают статические электричество и притягивают пыль.

Советы как правильно собирать

При сборке воздуховодов своими руками учитываете следующие рекомендации:

• движение воздушного потока должно быть проходить в направлении от жилой зоны в сторону санузла, ванной, кухни, но не в обратную сторону;
• старайтесь уменьшить количество поворотов, которые снижают мощность вентиляционную системы;
• конец трубы должен заходить в соединительный элемент примерно на 50 мм;
• стыки элементов конструкции покрывают тонким слоем специального силиконового или акрилового герметика белого цвета. Высыхая он не теряет эластичности и не трескается от воздействия вибрации, способен компенсировать температурные расширения.

Источник

Область применения

Промышленные пластиковые воздуховоды

Вентиляционные каналы  из полимерных материалов широко применяются  для устройства естественной и механической вентиляции.

В строительных нормативных документах полимерные воздуховоды разрешено устанавливать в жилых домах, административных и производственных строениях категории «Д» с низким риском пожароопасности, высотой до трех этажей.

Пластик хорошо совместим почти со всеми строительными материалами. С помощью монтажной пены каналы хорошо фиксируются в отверстиях, практически не смещаясь со временем.

За счет того, что внутренняя поверхность пластиковых труб гладкая, они обладают хорошими аэродинамическими показателями. Это позволяет использовать их для устройства отдушин и воздуховодов естественной вентиляционной системы.

В пластиковые каналы легко встраиваются вентиляторы и клапанные заглушки. К системе легко подсоединяются установки климат-контроля, фильтрационные комплексы.

Поэтому на сегодняшний день этот тип воздуховодов считается одним из самых популярных при монтаже приточно-вытяжной принудительной вентиляции.

Пластиковый воздуховод подходит для вытяжки загрязненного воздуха из санузла или кладовой. Антистатическое покрытие не дает скапливаться внутри частицам пыли.

Благодаря этому канал не засоряется и поддерживается хороший уровень тяги в проблемных помещениях. Воздуховод из ПВХ довольно просто вписать в общий интерьер так, чтобы он практически полностью сливался с обстановкой и не привлекал внимания.

Это  самый востребованный бюджетный материал для сборки простых вентиляционных конструкций. Для кухни пластиковые воздуховоды лучше выбирать уплощенной прямоугольной формы.

Такие каналы проще разместить на небольшом пространстве.  Трубы для вентиляции пластиковые не рекомендуют устанавливать в подвальных и полуподвальных помещениях, на чердаках, в зданиях с особыми требованиями к пожарной безопасности.

Преимущества и недостатки

При устройстве вентиляции обычно используют металлические, пластиковые и гибкие гофрированные трубы, зачастую совмещая их на разных участках для достижения максимальной производительности.

Вид труб	Преимущества	Недостатки
Металлические	прочность; длительная эксплуатация; не накапливают грязь; гладкая поверхность увеличивает скорость прохода воздушных масс; устойчивы к перепадам давления и температуры; устойчивы к УФ-лучам.	гулкость; при монтаже нужны специальные инструменты для достижения герметичности соединений; относительно большой вес усложняет процесс монтажа.
Пластиковые	эстетичность; малый вес упрощает монтаж даже на сложных узлах; низкая шумность; гладкие стенки повышают скорость транспортировки воздуха; недорогая стоимость; долговечность.	разрушаются под действием низких температур и становятся хрупкими под влиянием УФ-лучей; пожароопасны.
Гибкие	растягиваются и сдвигаются на требуемую длину; принимают любые кривые формы; работоспособны в температурном диапазоне от -30 до 1200.	гофрированность снижает скорость транзита воздушного потока; накапливают на поверхности пыль, гарь и копоть; хрупкие и ломкие.

Чтобы нивелировать имеющиеся недостатки разных видов воздуховодов и создать надежную и производительную систему вентиляции, при проектировании иногда применяется методика совмещения.

Так, основные магистрали монтируются из металлических труб, от них по помещениям расходятся аккуратные пластиковые или текстильные элементы, а на кухне и в санузле при устройстве принудительной вентиляции монтируются для удобства гофрированные изделия.

Где можно устанавливать пластиковую вентиляцию

Установка пластиковой вентиляции кажется совершенно логичным действием, так как воздух – это максимально легкая среда, и трубам не приходится выдерживать особых нагрузок. Тем не менее, монтаж пластиковой системы имеет ограничения согласно законодательства РФ: устанавливать вентиляционные системы из пластика можно только в строениях не выше двух этажей, независимо от того, жилые это помещения или нет.

Нельзя ставить пластиковую вытяжку в многоэтажных домах (выше 2-х этажей). Ограничение связано с относительной пожароопасностью пластиковых изделий. В случае возникновения пожара (температура огня превышает +800 — +900°С) все пластмассовые трубы однозначно подвергнутся горению, а сквозной воздуховод будет способствовать распространению огня в другие помещения.

Также иногда у потребителей возникает вопрос, можно ли устанавливать пластиковую вытяжку над печкой, ведь от плиты поднимается горячий воздух. Так как пока воздух от горящего газа или парящей кастрюли дойдет до вытяжки, его температура падает до допустимых значений, следовательно, пластиковая вытяжка над печкой не будет деформироваться.

Монтаж пластиковой вентиляции своими руками

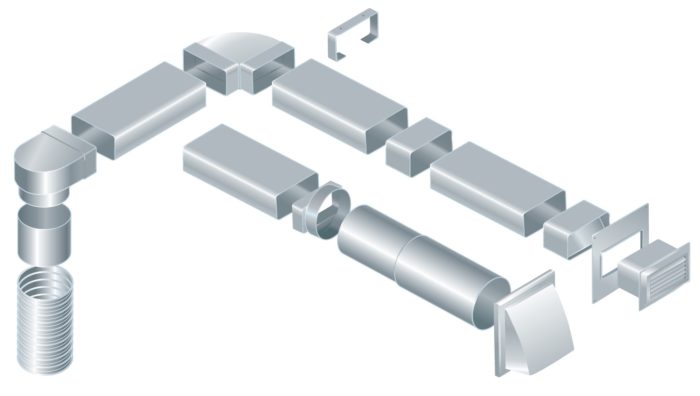

вытяжная вентиляция с пластиковыми воздуховодами

Монтируя пластиковую вентиляцию своими руками, между собой трубы соединяются методом спаивания (намертво), на фланцы или раструбы. Второй и третий варианты позволяют легко заменить поврежденный участок. Воздухонепроницаемость и влагонепронецаемость пластиковой вентиляции при монтаже своими руками достигается за счет использования герметиков и резиновых прокладок.

Воздуховоды крепятся между собой на силиконовый герметик.

Резать круглые и прямоугольные пластиковые части вентиляции легко с помощью ножовки или остро заточенного ножа.

Чтобы своими руками смонтировать пластиковую вентиляцию, понадобятся инструменты:

• ножовка;
• нож;
• карандаш;
• бокорезы.

И материалы:

• хомуты для крепежа;
• мастика;
• герметик.

Воздуховоды из пластика: из каких материалов делают

• ПВХ (поливинилхлорид). Имеет широкий температурный режим эксплуатации от -30°С до +70°С. Воздуховоды ПВХ могут устанавливаться в неотапливаемых помещениях.

• ПВДФ (фторопласт). кислотостойкий материал с широким температурным диапазоном — от -40°С до +140°С.

Пример вентиляции из пластиковых вентиляционных труб в ванной

• ПП (полипропилен). Отличается повышенной стойкостью к химическим воздействиям (переносит кислоты, щелочи, органику).
• ПНД (полиэтилен низкого давления). Этот материал отличается повышенной гибкостью, его сложнее повредить механически, но не переносит низких температур.

При выборе пластиковых воздуховодов стоит ориентироваться на характеристики пластмасс. Например, для подключения кухонной вытяжки лучше использовать полипропиленовые воздуховоды. Если температура отводимого воздуха высокая, подходят воздуховоды ПВХ или ПВДФ. Для разводки вентиляции по жилым и остальным техническим помещениям вполне подойдут короба из полиэтилена.

Основные характеристики пластиковых воздуховодов

Воздуховоды из пластика оптимальны для обустройства вентиляционной системы в помещениях, рассчитанных на постоянное пребывание людей. Найти нужный размер не составит труда: производители предлагают широкий модельный ряд.

Размеры сечения пластиковых воздуховодов для офисов, квартир и частных домов варьируют от ста до пятисот миллиметров. Небольшой вес позволяет собирать элементы системы одному человеку, без посторонней помощи.

Сравнение с другими материалами склоняет чашу весов в пользу пластика, воздуховоды из стали весят почти в два, а асбестоцементные — в три раза больше, соответственно, монтаж потребует больше времени и сил.

Современные технологии производства полимерных вентиляционных труб позволяют сделать их внутреннее покрытие идеально  гладким. Дополнительно каждая пластиковая труба для вытяжки подвергается антистатической обработке.

В результате в процессе эксплуатации не образуется статический заряд, поэтому частицы пыли не притягиваются к поверхностям трубы, просвет не сужается и не уменьшается тяга. Благодаря этому конструкция не нуждается в постоянной чистке.

При монтаже пластик можно легко разрезать ножовкой на отрезки необходимой длины.  Если потребуется собрать длинную конструкцию, отдельные секции можно стыковать путем нагрева торцов.

Такое соединение обеспечивает полную герметичность воздуховода. Физические свойства материала обеспечивают практически полную бесшумность работы вытяжки.

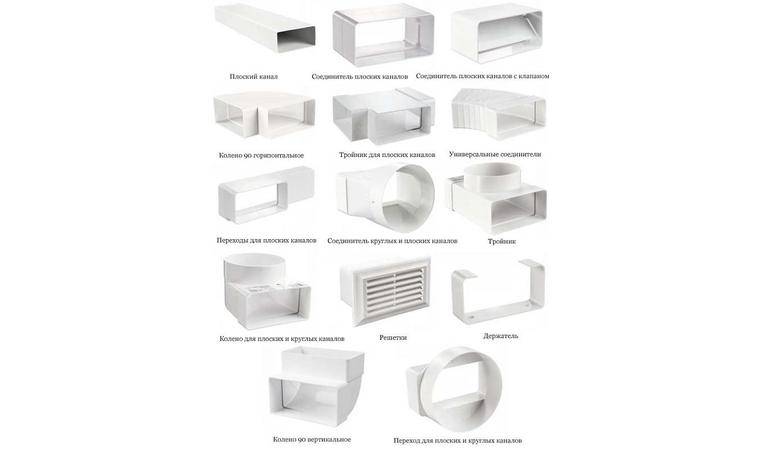

Упрощают сборку системы нужной конфигурации дополнительные фитинги, доборные элементы, переходники из разных материалов.

Есть ряд ограничений по использованию полипропиленовых воздуховодов: их нельзя устанавливать в помещениях с открытым огнем, высокой температурой воздуха, например, в саунах.

Нагрев труб до 166-190 °С вызывает деформацию стенок, что создает препятствия для движения воздушных масс. Возгорание происходит при температуре от 850 °С.

При горении выделяются вредные вещества: стирол, бисфенол. Уровень токсичности отличается в зависимости от вида пластика, но любой из них при горении представляет серьезную угрозу для здоровья.

Размеры и форма сечения

Различаются пластиковые воздуховоды величиной сечений и их формой. Выбор диаметра сечения зависит от внутренних объемов вентилируемых помещений и количества находящегося внутри народа. Соответственно, чем больше диаметр вентиляционного канала, тем больший объем воздуха он способен удалить за единицу времени.

Согласно положениям СНиП, показатели воздухообмена в жилых квартирах должны составлять не менее 30 куб. м на одного человека в час. Такое количество воздуха при естественном вентилировании способна за час удалить труба диаметром 15 см.

На отечественном рынке строительных материалов представлены пластиковые вентиляционные воздуховоды диаметром от 10 до 20 см. Для вентканалов прямоугольного сечения, наиболее часто встречающиеся размеры – от 10 х 5,5 см, до 20,4 х 6 см. В отдельных случаях, могут изготавливаться пластиковые воздуховодные трубы и большего диаметра.

По типу сечения полимерные воздуховоды бывают либо круглыми, либо прямоугольными. Принципиальной разницы между ними, как утверждают специалисты, не существует. Хотя, считается, что по круглым вентиляционным каналам воздух удаляется быстрее, поскольку в них, в отличие от прямоугольных, образуется меньше турбулентных завихрений местах изгибов.

По стоимости эти два варианта воздухопроводов также не имеют особых различий. Изредка можно встретить пластиковые воздуховоды, выполненные в форме эллипса.

Особенности монтажа

Монтаж легких пластиковых воздуховодов достаточно прост и может осуществляться даже непрофессионалом. Особенности процесса рассмотрим на примере сборки системы для кухонной вытяжки.

Установка пластикового воздуховода для кухонной вытяжки осуществляется в 13 этапов:

Составьте схему. Выполните схематический чертеж кухни с указанием размеров, отметьте на чертеже места размещения будущей вытяжки и выхода общедомовой шахты или вытяжного канала. Отметьте траекторию прокладки воздуховодов. Разметьте точки крепления кронштейнов и шпилек к стене или потолку.
Подберите комплектующие. Согласно составленной схеме рассчитайте необходимое количество труб и фасонных элементов, их длину и диаметр. Составьте список. Включите в него необходимое количество муфт, ниппелей, хомутов, кронштейнов, шпилек для соединения деталей и крепления конструкции к стене. Также потребуется герметик и монтажная пена.
Закупите оборудование согласно списку.
Подготовьте вентиляционное отверстие. Если в кухне нет готового вентканала, необходимо просверлить отверстие соответствующего диаметра, который зависит от технических характеристик вытяжки (рекомендуемые размеры можно посмотреть в сопроводительных документах). Зачистите края с помощью шлифовального бруска.
На полу соедините прямые части воздухопровода с помощью муфт. Фасонные элементы сопоставьте и закрепите ниппелями. Места соединений обработайте герметиком. При выполнении работ без привлечения специалиста в домашних условиях используют средства на водной базе или содержащие растворитель. Кроме герметиков, для обработки стыков допускается использовать мастики или специальные ленты. Выбор способа герметизации швов прежде всего будет зависеть от условий эксплуатации вентиляционной системы.
Отметьте строительным карандашом места для установки кронштейнов и шпилек согласно схеме. Проверьте корректность их размещения, при необходимости подкорректируйте. Установите удерживающие устройства.
Пластиковый сборный вентиляционный канал предварительно прикрепите к удерживающим устройством без окончательной фиксации

Важно оценить степень распределения нагрузки. При необходимости уберите или добавьте крепления

Точно так же примеряют выводной конец системы к вентиляционному отверстию.
Примерьте кухонную вытяжку к месту будущего крепления, проверьте, достаточна ли длина воздуховодов для подключения. При необходимости обрежьте излишки или нарастите трубу.
Хорошо закрепите воздухопровод на кронштейнах или шпильках. Проверьте надежность конструкции.
Закрепите выводной конец воздуховода в вентиляционном отверстии с помощью монтажной пены.
Подключите воздухопровод к вытяжке изнутри.
Установите и закрепите вытяжку.
Проверьте работоспособность системы.

Основные характеристики воздуховодов

Сегодня покупателю доступно множество разнообразных решений для построения вентиляционной системы, в том числе воздуховодов и фасонных частей и т.д. На портале TopClimat.ru представлено свыше 500 различных моделей воздуховодов. Непосвященному человеку трудно выбрать из этого многообразия то, что нужно именно ему. Дело в том, что воздуховоды для вентиляции различаются по:

• жесткости;
• материалу изготовления;
• форме поперечнего сечения канала;
• размерам и диаметру сечения канала;
• способу утепления – какие-то воздуховоды утепляются после их установки, какие-то обладают теплоизолирующей способностью изначально.

Евгения Горюнова, Руководитель отдела маркетинга «PirroGroup»

«Подавляющее большинство воздуховодов изготавливаются жесткими, то есть с изначально заданной пространственной формой. Гибкие воздуховоды позволяют прямо на месте изменять направление (траекторию) прокладки сети, что делает их незаменимыми в проектах со сложной геометрией трассы и возможными пересечениями с другими коммуникациями, а также при привязке конечных (начальных) мест вентиляционной сети к проложенному жесткому воздуховоду

Многие к числу главных характеристик относят и цену вентиляционных труб, забывая, что мало купить воздуховод, нужно затем его установить, эксплуатировать и обслуживать. И нередко расходы, которые покупатель понесет на этих этапах, превосходят экономию, возникшую на этапе приобретения.

Некоторые требования по монтажу воздуховодов

Эти требования регламентируются нормативными документами – СП 73.13330.2012 и СП 60.13330. Данные своды правил устанавливают, что:

• монтаж гибких воздуховодов необходимо производить, полностью их растянув;
• не следует допускать провисания вентиляционных рукавов;
• запрещается прокладывать гибкие и полужесткие воздуховоды системы вентиляции, если вертикальный отрезок такого воздуховода будет охватывать больше 2-х этажей;
• в местах соприкосновения с грунтом, в бетонных конструкциях, подвалах, цокольных этажах устанавливаются исключительно жесткие вентиляционные трубы;
• прокладка воздуховода через стены должна выполняться с использованием специальных гильз из металла и переходников.

Напоминаем также, что установить эффективную вытяжку на кухне с газовой плитой и воздуховодами к системе естественной вентиляции можно лишь, если ваша квартира расположена на последнем этаже дома. В противном случае газовики запрещают оборудовать кухню принудительной вентиляцией.

И самое главное – монтаж элементов системы вентиляции жилого дома, как и расчет диаметра сечения воздуховодов, лучше всего доверить профессионалам.

Воздуховоды – как выбрать правильно ✮Большой выбор воздуховодов на портале TopClimat.ru

Статья подготовлена при помощи специалистов компаний PirroGroup и ТРЕЙД ГРУПП.

Организация вентиляции воздуха на кухне

При выборе вытяжки на кухню необходимо принять решение, как именно будут удаляться неприятные запахи и испарения – рециркуляцией воздуха или посредством отвода газов в вентиляционный канал. Как первый, так и второй вариант имеет свои преимущества и недостатки. Стоит добавить, что большинство современных устройств может работать в обоих режимах, однако при отсутствии вент канала работать они смогут только на рециркуляцию.

В вытяжках без воздуховода вентилятор всасывает и пропускает воздух через фильтры, тем самым очищая его. Потребители, которые выбирают этот класс устройств, зачастую руководствуются низкой ценой и простотой монтажа. Однако их существенными недостатками являются необходимость периодической замены фильтров и довольно низкая производительность.

3D-модель проекта вентиляционной системы

Вторым вариантом является работа устройств в режиме отвода воздуха. При этом газ также всасывается вентилятором, затем пропускается через жироулавливатель и выбрасывается в шахту вентиляции. Такой подход более эффективен, однако требует более трудоемкого монтажа и дополнительных затрат на организацию отвода. Канал должен быть герметичным, рекомендуется также установка клапана, отсекающего приток воздуха с улицы в помещение.

После подбора пластикового воздуховода для вытяжки на кухне купить его можно по выгодной цене напрямую у производителя.

Виды пластика для вентиляции

изделия из различных видов пластмасс

Детали пластиковых вентиляционных систем изготавливают из трех видов пластмасс:

• полиуретана;
• полихлорвинилхлорида или ПВХ;
• полипропилена.

Наиболее широко применяются в различных системах вентиляции прямоугольные пластиковые трубы из полихлорвинилхлорида, они могут быть легкого или среднего типа. ПВХ-трубы самые дешевые и надежные.

Полипропиленовые воздуховоды всем хороши, но намного дороже ПВХ. Так как полипропилен менее крепок, стенки деталей делаются толще, значит, требуются более мощные крепления.

Полиуретановые трубы достаточно дороги, поэтому распространены меньше. А поверхность внутри труб может иметь шероховатости, что снижает аэродинамические свойства изделий.

Свойства ПВХ-вентиляции:

• долговечность: срок службы — 50 лет, изделия сохраняют цвет, форму, физические свойства;
• экологическая безопасность;
• химическая нейтральность;
• герметичность;
• просто устанавливаются и обслуживаются;
• имеют малый вес;
• недороги.

Трубы запрещено устанавливать для транспортировки паров и воздушных смесей температурой выше 80 градусов Цельсия. Именно это свойство значительно ограничивает возможности использования пластиковых изделий для вентиляционных систем на промышленных предприятиях.

Сфера применения пластиковых комплектующих для вентиляции: любые бытовые, общественные и производственные помещения, не относящиеся к I и II классам пожарной опасности.

Не устанавливают пластиковую вентиляцию на следующих объектах:

• производство с выделением горячего пара и открытого огня;
• сауны и бани;
• дымоходы и каминные трубы;
• вентиляция твердотопливных котлов.

Для чего нужны и какие бывают

В процессе планирования вентиляционной конструкции внимание следует обратить на воздушные каналы. От правильности выбора, надежности оборудования, эффективности и монтажа устройства будет зависеть надежность всего комплекса

Воздуховоды – разновидность каналов, которые применяются для прокладки вентиляции. За счет них воздушные массы перемещаются в определенном направлении.

Лучшие производители позаботились о том, чтобы пользователь мог сам регулировать интенсивность поступлений и показатель давления посредством клапанов. Для решения основных проблем выявлено несколько путей их решения:

1. Приточно-вытяжная конструкция. По мнению покупателей считается одной из самых эффективных способов решения проблемы. Для этого понадобится проложить два канала на почтительном расстоянии друг от друга. По одному из них загрязненные массы будут удаляться, в то время как по второму будет поступать свежий воздух.
2. Во втором случае чистый воздух в помещения будет поступать через окна, двери или специально обустроенные отверстия. Для удаления загрязненных масс устанавливается и используется отдельный вытяжной канал.

Круглые и прямоугольные воздуховоды – какие лучше

Как круглые, так и прямоугольные воздуховоды имеют своих сторонников и противников. По большому счету, выбор между этими видами вентиляции – дело вкуса, но некоторые технические различия также присутствуют.

Круглые вентиляционные системы	Прямоугольные вентиляционные системы
Круглая труба не препятствует движению воздуха, поэтому воздушные потоки способны развивать большую скорость.	Наличие граней у воздуховода снижает скорость воздушного потока.
Круглые пластиковые трубы обладают наилучшими шумоизолирующими свойствами.	Наличие граней делает прямоугольный воздуховод более шумным, чем круглый.
Диаметр труб постоянен и требует больше места для монтажа вентиляции, чем прямоугольные воздуховоды с небольшой высотой изделия.	Прямоугольная форма требует меньшей высоты для прокладки вентиляции, чем постоянный диаметр круглого изделия.
Круглые трубы не очень красиво выглядят в интерьере, их лучше прятать от всеобщего обозрения.	Прямоугольный воздуховод эстетично выглядит и может стать частью декора комнаты.

Особенности и правила установки вентиляционных систем

Установка естественной вентиляции. Монтаж системы такого типа должен проходить по техническим нормам и ему предшествуют все необходимые расчёты, выбор материалов и их разметка. Установка вентиляции без плана будущей конструкции — рискованное дело.

Вначале производится крепление элементов специальными комплектующими. Затем производится установка решёток и дефлекторов. Специальные приточные клапаны выполняют функцию притока необходимого объёма воздуха. На заключительных этапах по сбору конструкции монтируются вентиляторы в решётках вентиляционных каналов. Такие устройства функционируют на выдув.

При плохом проветривании помещений можно добавить в конструкцию обратный клапан, который будет направлять большее количество воздуха.

Установка принудительной вентиляции. Такой вариант конструкции идеально подходит для загородных частных домов с большим количеством комнат и для помещений, в которых коэффициент влажности выше нормы.

Монтаж принудительной вентиляции включает в себя такие этапы:

1. Вначале проводится работа по установке блока приточно-вытяжной конструкции. Располагается этот элемент чаще всего в тёплом и сухом, изолированном от нежелательных воздействий, месте. Для этого отлично может подойти чердак.
2. Дальше к блоку прикрепляются воздуховоды. Производится установка воздухозаборника. Его нужно располагать так, чтобы промежуток между ним и трубами составлял не менее 10 метров.
3. Затем происходит объединение блока с воздуховодами (как правило, для этого используют гофрированные трубы).
4. В конце осуществляется теплоизоляция системы, монтаж решёток на воздуховоды и установка различных приборов, которые будут следить за работой сети.

Система вентиляции включает немало элементов, каждый из которых должен быть выбран и установлен правильно. Только в этом случае конструкция будет выполнять свои функции и обеспечивать комфортные условия в помещении.

Классификация пластиковых воздуховодов для вентиляции

Рассмотрим более подробно классификацию.

Профессионалы привыкли разделять воздуховоды по нескольким признакам:

• материал изготовления;
• форма сечения;
• уровень жесткости;
• диаметр.

Прежде чем перейти к особенностям монтажа, необходимо разобрать основные технические характеристики каждого вида.

В качестве материала для изготовления воздуховодов применяют четыре вида пластика:

Поливинилхлорид — простой, удобный бюджетный вариант. Материал очень легкий и при этом достаточно прочный. Диапазон рабочих температур — от -30 °С до +70 °С.

Вентиляционные трубы ПВХ могут применяться в помещениях, не имеющих отопления, но частые резкие перепады температур приведут к появлению трещин.

Изделия нельзя нагревать выше 150 градусов, так как это приведет к деформации, ухудшению аэродинамических свойств и выделению токсичного хлора.

Фторопласт (ПВДФ) — по своим свойствам близок к первому типу. Рабочие температуры —  от -40 °С до +139 °С. Устойчив к воздействию органических кислот.

Полипропилен (ПП)— очень прочный материал, отличный диэлектрик, не впитывает влагу, выдерживает воздействие многих химических веществ (органических кислот и щелочей).

Самый значительный недостаток – быстрая воспламеняемость, максимальная рабочая температура — +85 ºС.  Для установки в кухне используют более дорогую и термоустойчивую модификацию с антипиреновыми добавками – PPS.

Полиэтилен низкого давления —  хорошо сопротивляется растяжению, отличается гибкостью, плохо переносит температуры ниже нуля.

Выбирая материал, нужно учитывать нагрузку на воздухопровод. Например, для организации кухонной вытяжки предпочтительнее использовать полипропиленовые воздуховоды. Если подразумевается контакт с горячим воздухом, подойдут изделия из фторопласта.

По форме сечения пластиковые воздуховоды подразделяются на:

• круглые;
• плоскоовальные;
• прямоугольные;
• плоские.

Форма сечения вентиляционных труб прежде всего оказывает влияние на удобство сборки конструкции и уровень создаваемого во время работы шума.

Воздуховод круглый пластиковый работает почти бесшумно за счет того, что воздух, двигаясь по гладким каналам, фактически не сталкивается с препятствиями (за исключением соединений под углом). Однако могут возникнуть сложности с установкой.

Усовершенствованной разновидностью круглого сечения считается плоскоовальное. Немного приплюснутая форма получается в результате прогона круглых моделей через специальные механические катки.

Модернизированная конфигурация облегчает процесс установки конструкций в труднодоступных местах: между перекрытиями, над подвесным потолком.

При открытом монтаже воздуховод за счет сглаженной формы может стать элементом декора и аккуратно вписаться в интерьер.

Прямоугольные каналы отличаются удобством монтажа, легко фиксируются на любой гладкой горизонтальной или вертикальной плоскости. Воздуховод прямоугольный из ПВХ хорошо прилегает к стене, потолку или стенкам мебели, его легко спрятать.

Недостаток прямоугольной конфигурации в разделении воздушных потоков с созданием зон турбулентности. Работа вентиляции сопровождается хорошо слышимым гулом.

Плоские пластиковые воздуховоды похожи на предыдущие, минимальное соотношение высоты и ширины составляет 1:2 (например, 60 мм на 120 мм). Удобно соединяются, компактны.

Менее шумные, так как создают меньше препятствий движению воздуха, чем предыдущий тип. Использование плоских воздуховодов для механической вентиляции позволяет установить вытяжное оборудование небольшой мощности.

По степени жесткости  трубы делятся на два типа:

• собственно жесткие;
• гибкие гофрированные.

Вентканалы первого вида представляют собой обычные трубы, для их соединения и изменения направления требуются дополнительные переходники.

Гофра — гибкие гофрированные модели из полиуретана или полиэтилена низкого давления. Легко изгибаются в нужном направлении, устойчивы к механическим воздействиям.

По диаметру трубы условно делятся на узкие, средние и широкие. Значения этого показателя влияют на объем проходящего по каналам воздуха и скорость воздухообмена.

При выборе подходящих конструктивных деталей нужно опираться на утвержденные строительные нормы, учитывающие специфику различных помещений.

Формы и размеры пластиковых элементов вентиляции

элементы пластиковой вентиляции

Для обустройства систем вентиляции выпускают воздуховоды из пластика различных видов и размеров:

• прямоугольного сечения;
• круглого сечения;
• гофрированные.

Круглые воздуховоды более экономичны и эффективны, внутренние стенки беспрепятственно пропускают воздух без завихрений и снижения давления.

Прямоугольные пластиковые вентиляционные воздуховоды снижают скорость движения воздушного потока. Этот фактор непременно следует учитывать при подборе мощности оборудования. Но из пластиковых прямоугольных воздуховодов очень удобно формировать плоские вентиляционные системы, занимающие минимум пространства. Именно поэтому пластиковая прямоугольная вентиляция пользуется большой популярностью среди владельцев загородных домов.

гибкие воздуховоды очень удобны

Гибкие пластиковые воздуховоды для вентиляции устанавливают в основном на коротких изогнутых участках. Гофры создают довольно большое сопротивление воздуху, поэтому шумны, а также понижают общую эффективность системы.

Размеры пластиковых воздуховодов для вентиляции:

• Круглые воздуховоды производятся диаметрами 55 — 150 мм;
• Прямоугольные пластиковые воздуховоды для вентиляции: 6 х 12 см, 6 х 20,4 см;
• Гибкие гофрированные воздуховоды производятся диаметрами от 10 до 50 см. Длина одного куска трубы может составлять до 20 метров.

Все виды пластиковых комплектующих:

• повороты;
• уголки;
• переходники;
• развилки;
• держатели-соединители;
• муфты;
• отводы;
• фланцы;
• редукторы;
• тройники.

Пластиковые вентиляционные люки и решетки

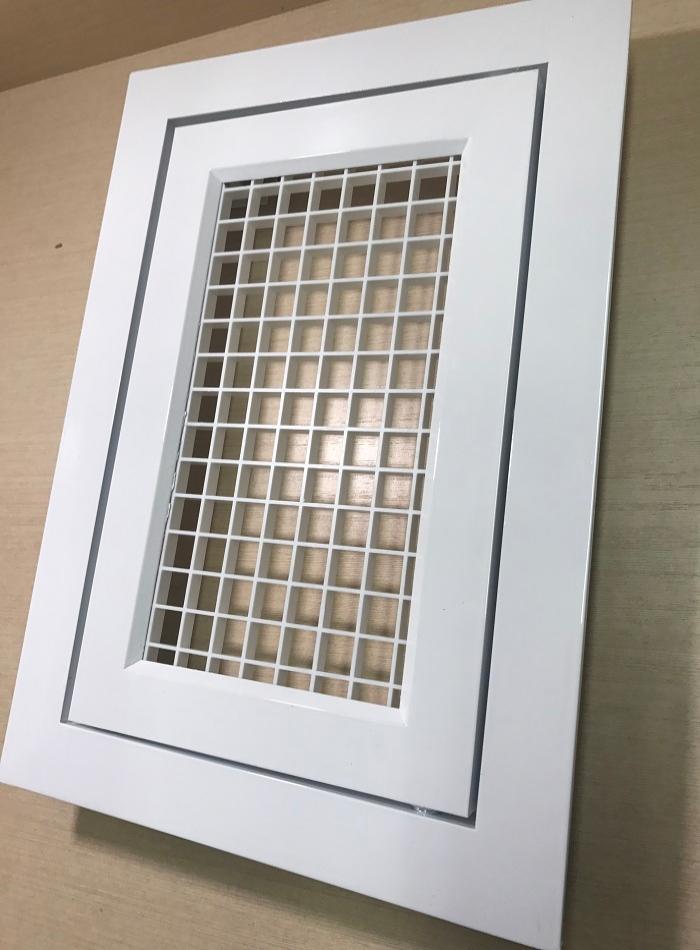

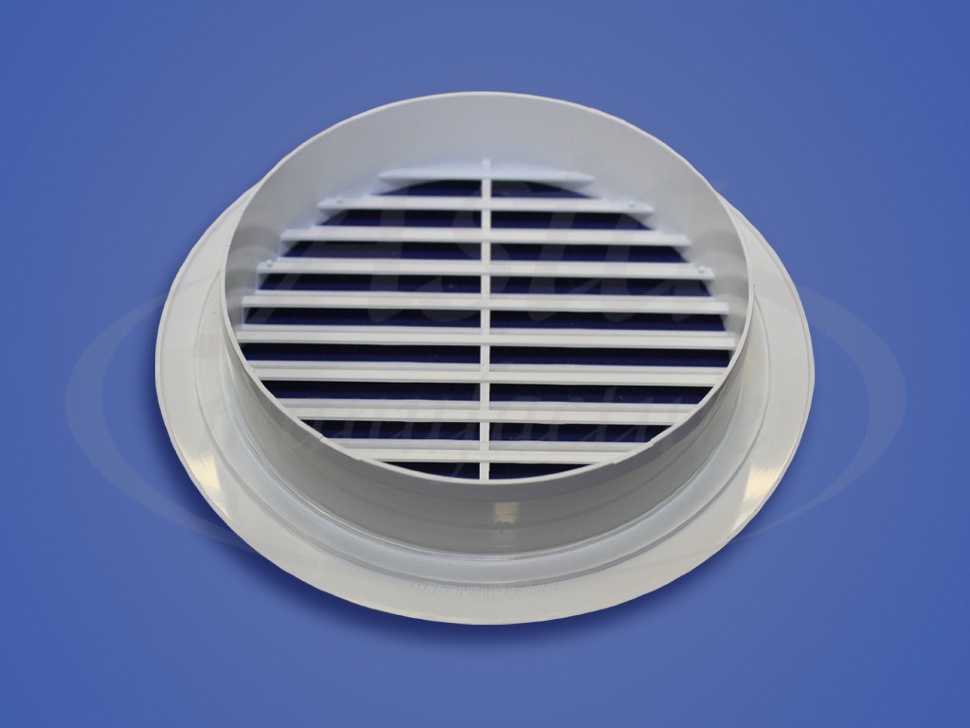

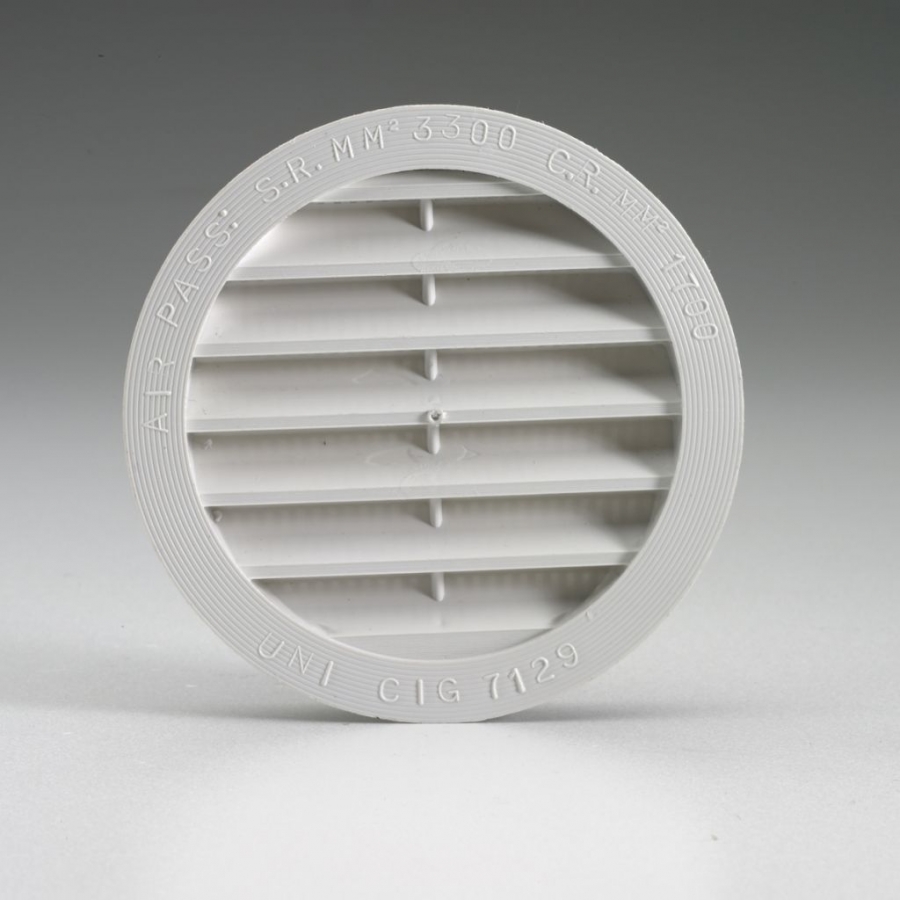

Вентиляционная решетка — это начало и окончание любой воздухообменной системы. Пластиковые вентиляционные решетки оформляют входы в трубы и рассеивают воздух, не позволяя ему двигаться единым потоком. Изготавливают вентиляционные решетки из пластика, различных металлов и даже дерева.

Алюминиевые, деревянные и пластиковые вентиляционные решетки конструктивно могут быть разных видов:

• инерционными;
• регулируемыми;
• нерегулируемыми.

Как правило, модели из пластика выполняются нерегулируемыми.

В зависимости от локализации решетки называются:

• переточными;
• внутренними;
• наружными.

вентиляционные решетки с жалюзи и отводом для кухонной вытяжки

Переточные или дверные пластиковые вентиляционные решетки размещают в нижней части межкомнатных дверей. Они обеспечивают движения воздуха между комнатами квартиры. Дверные пластиковые вентиляционные решетки могут оборудоваться жалюзи, которые перекрываются, преграждая распространение света и звуков. Пластиковые вентиляционные решетки изготавливают различных размеров от 30 х 15 см до 60 х 25 см.

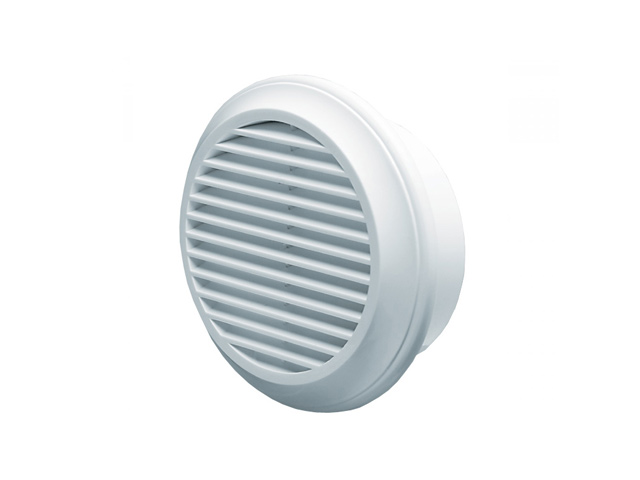

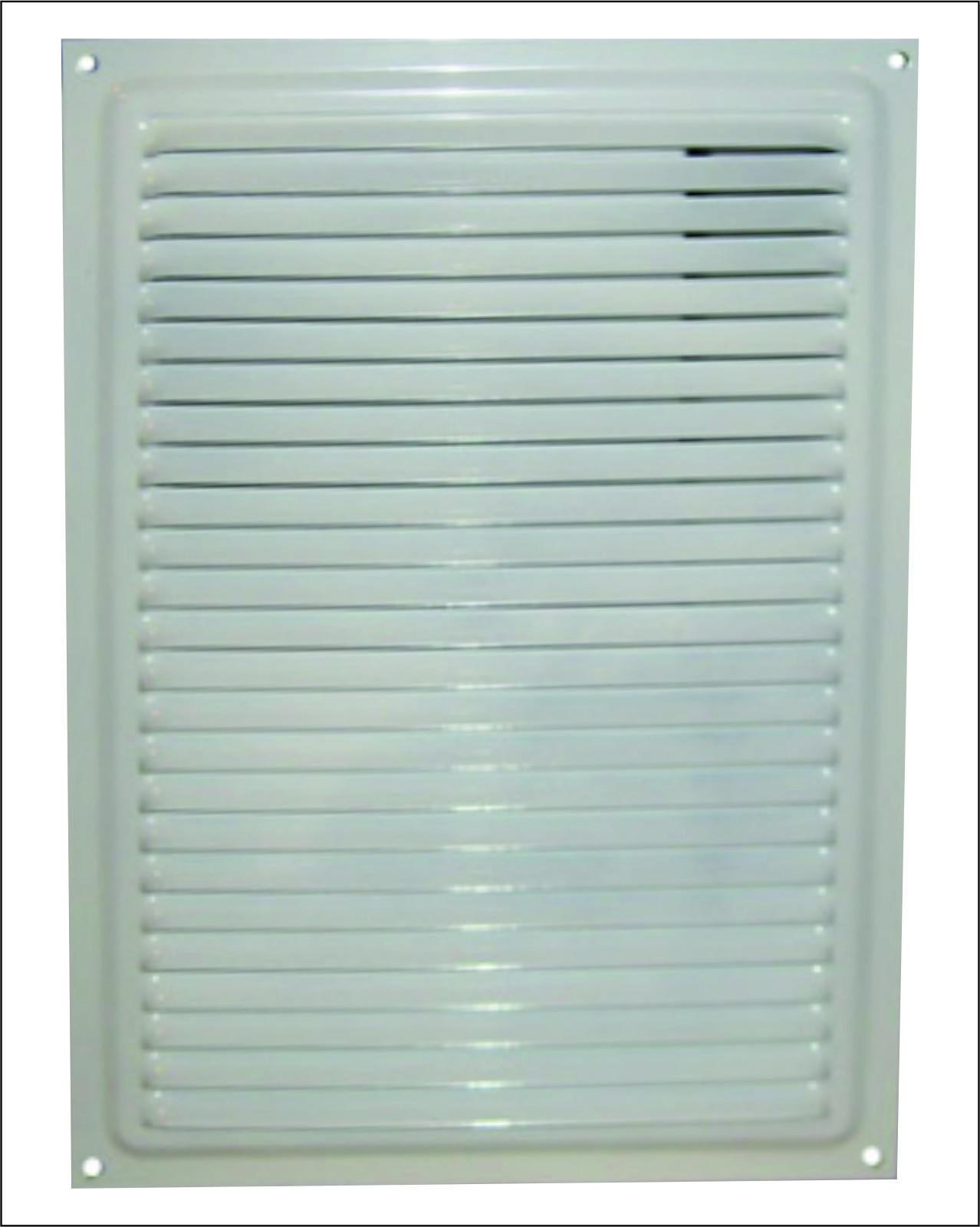

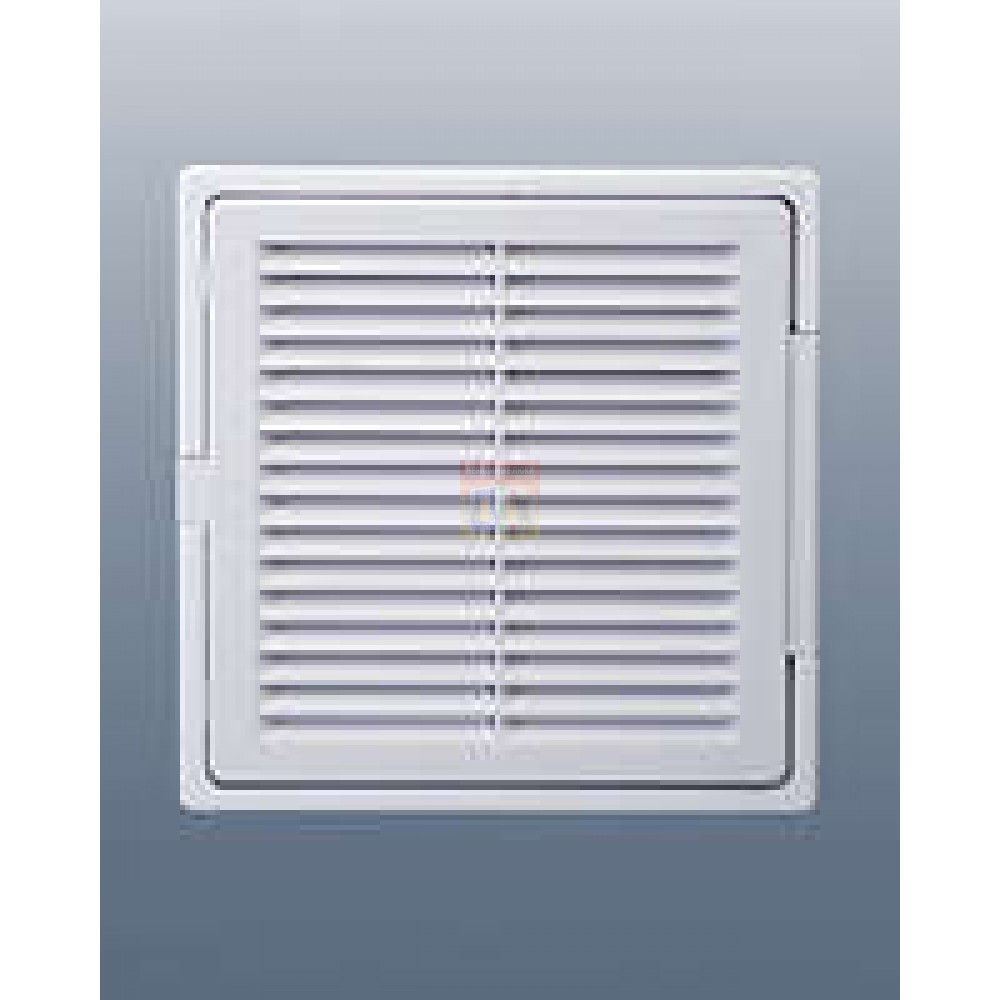

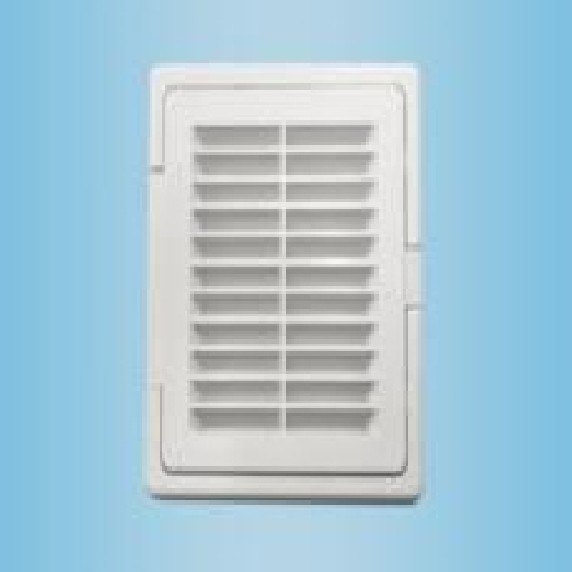

Внутренние накладные пластиковые решетки для вентиляции используются в квартирах и офисах для оформления входа в вентиляционную сеть. Некоторые модели накладных пластиковых вентиляционных решеток снабжаются поворотными планками, направляющими воздух. Пластиковые накладные вентиляционные решетки производятся обычно небольшого размера, есть дизайнерские модели, служащие дополнительным украшением.

Наружные вентиляционные решетки чаще делают не из пластика, а стали или нержавеющих сплавов, размер их может быть достаточно большим, в зависимости от сечения воздуховодов. Также как пластиковые, независимо от размера, эти вентиляционные решетки всегда оборудуются жалюзи. Часто по проекту предусматривается и обратный клапан. Зимой клапан перекрывается и холодные потоки ветра не проникают в помещение.

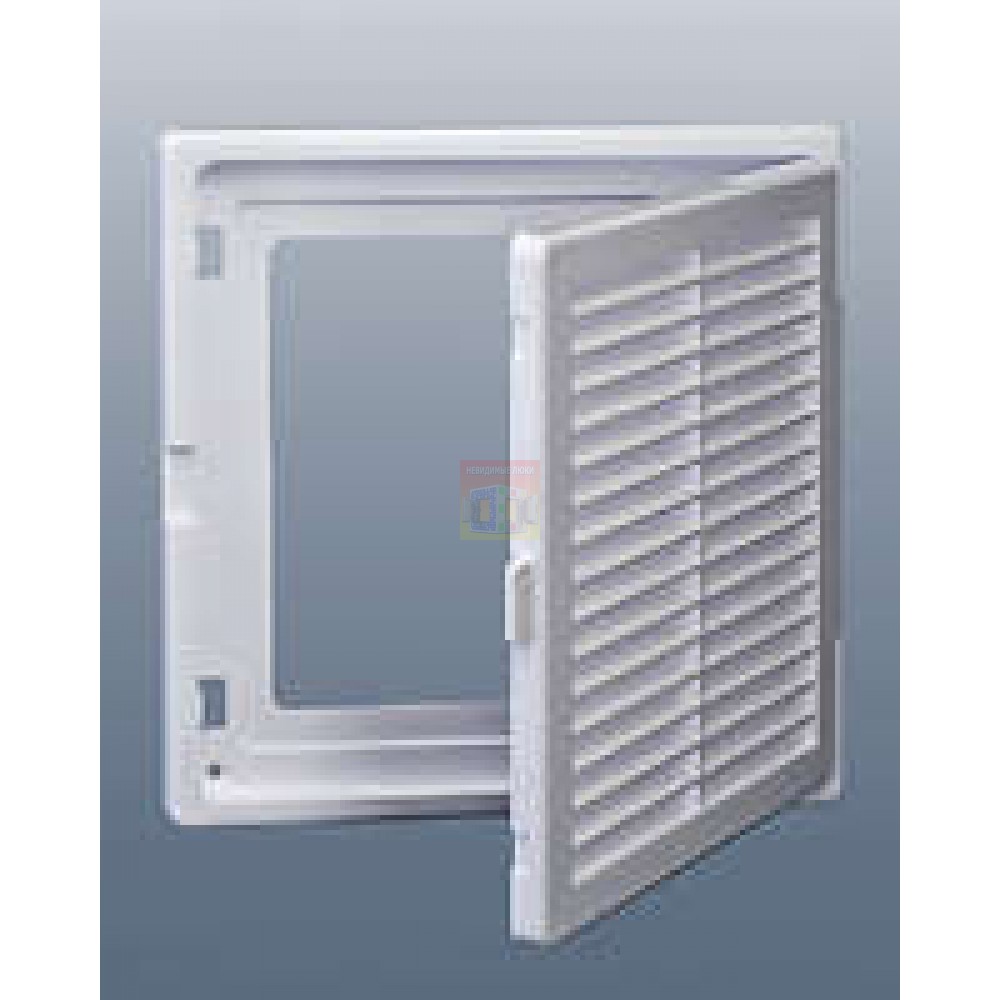

Пластиковые вентиляционные люки

вентиляционные люки разных размеров

Пластиковые вентиляционные люки именуются еще ревизионными. Их можно устанавливать на потолке, в стене или вентиляционном (сантехническом) коробе. Через пластиковый люк можно легко добраться до вентиляционных узлов, счетчиков воды или других важных коммуникаций, скрытых декоративной отделкой.

Люки выполняются из качественного пластика АБС белого цвета.

В продаже есть типовые размеры пластиковых вентиляционных люков от 10х10 до 40х60 см.

В зависимости от способа установки распашная дверца открывается направо или налево. Чтобы ее открыть, необходимо лишь слегка нажать на поверхность.

Закрепляется люк на клей или раствор.
