Выбор и укладка подкладочного ковра под мягкую черепицу

Этапы подготовки крыши под мягкую кровлю

Если вы все же не решились укладывать гибкую черепицу без ковра, то перед его монтажом подготавливают основание, следя за тем, чтобы оно оставалось ровным и цельным.

Нежелательно применять материал низкого качества или слабо просушенный. Любой из выбранных материалов должен иметь влажность в пределах 16-20 %.

Плиты и доски должны состыковаться на стропилах или опорах. Лучше, если они будут такой длины, которая бы перекрыла как минимум две пары ног.

Очень важно учитывать направление волокон древесины и расширение досок – их нужно чередовать. Для сведения к минимуму нагрузок при расширении досок вследствие повышения влажности, между ними должен быть предусмотрен маленький просвет.

С типом нужного материала определяются, исходя из того, какая разновидность мягкой кровли будет использоваться.

Укладка материала начинается снизу, вдоль карниза, каждый последующий верхний слой укладывается с небольшим нахлестом.

Стоит обязательно предусмотреть гидроизоляцию на таких элементах кровли:

• вокруг дымоотводящей трубы;
• вдоль конька;
• на торцах;
• в ендовах;
• в местах примыкания стен;
• по периметру мансардных окон.

Из статьи ясно, что не стоит укладывать гибкую черепицу без подкладочного ковра. Также не экономьте на кровельных строительных материалах, в особенности, когда сооружается современная мягкая кровля. Это может повлиять не только на то, каким внешне получится дом, но и на комфорт проживающих в нем людей.

Общая конструкция кровельного «пирога» с гибкой битумной черепицей

Чтобы разобраться в структуре кровельного «пирога» и правильно понимать последовательность укладки входящих в него слоев, стоит рассмотреть схему его строения.

Кровельный «пирог», в котором в качестве основного материала используется гибкая битумная черепица, несколько отличается строением от конструкций с другими листовыми покрытыми. Он состоит из следующих элементов:

Принципиальная схема кровли с использованием битумной гибкой черепицы

1 — Битумная гибкая черепица.

2 — Подкладочный ковер, как раз то, на чем и будет сконцентрировано наше внимание далее по ходу этой статьи. 3 — Сплошная обрешетка, обустраиваемая из листов ОСП, фанеры или из доски

3 — Сплошная обрешетка, обустраиваемая из листов ОСП, фанеры или из доски.

4 — Нижняя дополнительная обрешетка, служащая основанием для листовой сплошной. При использовании для сплошной обрешетки доски, дополнительная обрешетка исключается из кровельного «пирога».

5 — Контробрешетка. Этот элемент конструкции необходим для создания вентиляционного зазора между слоями кровельного «пирога».

6 — Гидроизоляционная диффузная мембрана, защищающая термоизоляционный материал от влаги, не дающая проникнуть ей внутрь, но позволяющая утеплителям «дышать». Вместо нее, зачастую используется обычный гидроизоляционный материал, однако ,в таком случае потребуется создание вентиляционного зазора и снизу. Иначе утеплитель может напитаться влагой и потерять свои термоизоляционные качества.

7 — Стропильные ноги – основа для монтажа обрешетки под кровлю и всех остальных составляющих кровельного «пирога».

8 — Плиты или маты утеплительного материала. В идеале должна использоваться качественная минеральная вата на базальтовой основе.

9 — Пароизоляционная мембрана, не дающая влаге проникать в утеплитель снизу.

10 — Подшивка, монтируемая со стороны чердачного помещения.

Подшивка чаще всего делается в тех случаях, когда чердак планируется использовать в качестве жилого помещения – мансарды.

Если крыша обустраивается над летним домиком или беседкой, или же нет необходимости поддерживать какой-либо заданный микроклимат на чердаке, то из конструкции исключается утепляющий материал и пароизоляция.

Теперь, зная, как должна выглядеть кровельная конструкция, можно перейти к рассмотрению подкладочного ковра и основы под него.

В каких случаях целесообразна укладка

В первую очередь подложка используется для вспомогательной защиты уязвимых мест крыши (ендовы и карнизы, оконные проемы, наружные углы крыши, вентиляционные проходы, каналы дымовых труб, прилегающие к стенам элементы конструкции).

Кроме того, если уклон крыши не превышает 30 градусов, то слой гидроизоляции следует прокладывать в обязательном порядке. В противном случае, изготовители битумной черепицы не предоставят гарантию на свою продукцию. Помимо этого, многие изготовители советуют производить укладку целостного гидроизоляционного ковра на крышах, имеющих любой угол наклона. В серию подкладок под черепицу входит ендовый ковер даже несмотря на то, что он относится к части верхнего покрытия, и после укладки на него готовой битумной черепицы, он частично остается видимым.

Ендовые ковры оснащены менее прочной основой в сравнении с простыми листами мягкой черепицы. Осуществить замену гибкого ендового ковра на листы из стали для обустройства желоба ендовы нельзя, потому что в виду большой разницы в значениях линейного расширения металла и битумной черепицы, вся кровельная конструкция будет удерживать на себе слишком большое напряжение, что станет причиной ее разрушения.

Ряд разновидностей подкладочных ковров, у которых имеется более прочное основание и минеральная посыпка, могут применяться в виде временного кровельного покрытия. К примеру, если возникла необходимость в приостановке укладки покрытия кровли на последующий строительный сезон, и, вместе с тем, создать герметичный контур здания, можно провести монтаж мембраны Сейфити СБС 3 (Тегола).

Виды и критерии выбора

Существует четыре типа подкладочного материала:

• Стандартный. На этот рулонный материал не наносится клеевой состав, поэтому его крепят к деревянному основанию с помощью кровельных оцинкованных гвоздей с большой шляпкой или металлическими скобами степлером. Укладывают отдельные полосы подкладки с перехлестом в 150 мм с обязательной проклейкой места стыка битумной мастикой.
• Комбинированный. В этом случае верхняя часть полотна закрепляется гвоздями или скобами, а нижняя, имеющая клеевую полосу, приклеивается к основанию. Клейкая полоса закрывается тонкой полиэтиленовой пленкой, которая легко снимается при монтаже. При необходимости, места стыка полотен дополнительно закрепляются гвоздями.

• Самоклеющееся полотно. Эта подкладка приклеивается к основанию всей площадью. Клеевое крепление более надежно, по сравнению с предыдущими типами покрытий, но технология монтажа самоклеящегося полотна сложней. Необходимо качественно разглаживать полосы, чтобы внутри покрытия не образовывались воздушные карманы. В местах стыковки отдельных полос, а также по периметру кровельного ковра, рекомендуется их закреплять гвоздями. Этот вид материала позволяет создавать цельный ковер, защищающий кровлю от проникновения влаги. При монтаже самоклеящихся полотен зимой, следует прогревать рулоны, так как холод препятствует нормальной адгезии клеевого состава и древесины.
• Наплавляемое полотно. Для монтажа этой подкладки потребуется применение газовой горелки. Нижняя часть материала пропитана битумом, который разогревают для плотной фиксации к основанию. Наплавляемые ковры можно укладывать на бетонную и деревянную поверхность, в обоих случаях происходит надежная адгезия. Кровля из наплавляемого материала получается как единое полотно, не допускающее проникновения влаги. Во время работы с наплавляемыми подкладками следует строго придерживаться техники пожарной безопасности, поэтому к работам допускают только опытных строителей.

Направляемый ковер. При подготовке сложной крыши с множественными изломами, рекомендуется применять различные типы подкладочной мембраны. Широкие ровные поверхности лучше всего закрывать самоклеящимися материалами. Для обработки стыков применяют стандартные изделия с фиксацией на гвозди и дополнительной промазкой по всей площади основания битумной мастикой.

Перед началом работ, при выборе марки материала, необходимо изучить рекомендации производителя по использованию конкретного вида подкладки.

Назначение и особенности подкладочного материала

В последние годы владельцы частных домов все активнее выбирают для покрытия крыш битумную гибкую черепицу. Причину этого выбора можно объяснить декоративностью и практичностью данного кровельного материала. Однако, чтобы такое покрытие отвечало требованиям надежности и долговечности, под него необходимо обустроить качественную основу, состоящую из нескольких слоев. Верхним из этих слоев как раз и станет подкладочный ковер.

Этот материал является обязательным элементом конструкции, какой бы угол уклона ни имели скаты крыши

На это уточнение необходимо обратить особое внимание, так как некоторые собственники, обустраивая крышу под углом в 45 и более градусов, пытаются сэкономить на подкладочном ковре, надеясь на то, что от протекания спасет именно крутой уклон скатов. В этом случае хотелось отметить, что достаточно совершенно небольшой протечки кровельного материала для того, чтобы запустился процесс образования плесени или гниения, который начнет разрушать сплошную фанерную или дощатую обрешетку

Поэтому, рекомендовано соблюдать разработанную технологию обустройства этого вида кровельного покрытия в полном объеме, без исключений и упрощений.

Даже на очень крутых скатах пренебрегать укладкой подкладочного ковра – крайне неразумно!

Итак, подкладочный ковер под битумную черепицу необходим для гидроизоляции сплошной обрешетки и предотвращения образования неровностей и складок на кровельном покрытии. Деформация гибкой черепицы может проявиться при ее усадке под влиянием перепадов температур, влаги и ветровых воздействий.

Подкладочный слой не только обеспечивает гидроизоляцию основной поверхности, но и герметизирует стыки скатов крыши вальмовых, полувальмовых, многищипцовых конструкций, примыкания кровельных покрытий к трубам дымохода и вентиляции.

Цены на подкладочный ковер

подкладочный ковер
Структурное строение самоклеящегося материала для подкладочного ковра.

Структурное строение подкладочного ковра — многослойное:

• Стеклохолст, пропитанный полиэфирными смолами, является основой этого материала. Может располагаться самым нижним слоем или в середине, в зависимости от разновидности ковра.
• Сверху основы расположен битумно-полимерный слой.
• Покрытие ковра представляет собой мелкозернистую каменную крошку или тонкую песчаную посыпку — этот слой предотвращает скольжение по нему основного кровельного материала.
• Ниже основы может быть нанесен клеевой слой, который временно покрыт защитной пленкой. Она снимается непосредственно перед укладкой материала на сплошную обрешетку крыши.

Необходимо отметить, что нижний клеевой слой нанесен только на самоклеящийся вариант подкладочных материалов, которые более просты в монтаже.

Все разновидности подкладочного покрытия поступают в продажу в рулонах, которые компактны и удобны как для подъема их на скаты крыши, так и для выполнения работ.

Установка ветровой (слева) и карнизной планки.

• После того как первое полотно будет закреплено на обрешетке, можно сразу же зафиксировать по краю крыши карнизную планку. Она необходима для того, чтобы вода, стекающая с крыши не попадала под покрытие. По фронтонному же свесу кровли монтируется ветровая планка.

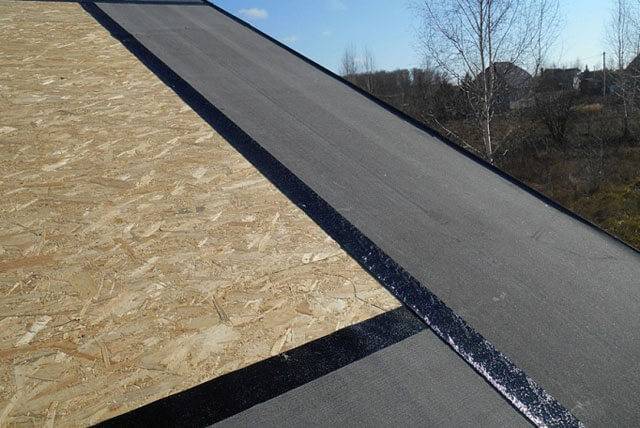

• Следующая полоса материала укладывается внахлест на нижнюю. Ширина нахлеста обычно отмечается производителем непосредственно на полотне, и составляет 120÷150 мм. Стык полотен проклеивается мастикой, или же с самоклеящейся кромки снимается защитная пленка, и верхнее полотно наклеивается на нижнее.
• Далее, укладывается и наклеивается третье полотно и так до тех пор, пока скат не будет закрыт практически до конька. До линии конька подкладочный ковер не доводят на 50÷100 мм.
• Далее, таким же образом, начиная от карниза, покрывается второй скат крыши.

Разновидности подкладочных ковров

Крупные производители битумной черепицы обычно традиционно занимаются изготовлением и подкладочных ковров, адаптируя их под фирменный кровельный материал. Благодаря подобной адаптации покрытия хорошо контактируют друг с другом, поэтому лучше всего выбирать мягкую битумную черепицу и подкладочный ковер под нее, изготовленные одним производителем.

Самый распространенный размер рулонов подкладочных полотен, поступающих в продажу, составляет в длину 15000 мм и в ширину — 1000 мм.

Подразделяют подкладочный ковер по способам закрепления на сплошной обрешетке кровельной системы. Чтобы разобраться в характеристиках каждого из видов этого материала, необходимо их рассмотреть более подробно:

Самый дешевый и, оттого, видимо – наиболее распространенный вариант, когда подкладочный ковер не имеет клеевого слоя, и фиксируется к обрешетке гвоздями или скобами.

Стандартный подкладочный ковер не имеет клеящего слоя и, естественно, защитной пленки для него. Этот вариант покрытия фиксируется к обрешетке с помощью оцинкованных гвоздей, имеющих большой диаметр шляпки, или же скобами, забиваемыми с помощью степлера. В этом случае, нахлест полотен друг на друга промазывается битумной мастикой. Размер такого нахлеста должен составлять не менее 100÷150 мм.

Другой вариант – имеется самоклеящаяся полоса, предназначенная как раз для герметизации нахлеста соседних полотен.

Комбинированные подкладочные полотна фиксируются на поверхности обрешетки оцинкованными гвоздями по верхней кромке и на самоклеящуюся полосу — по нижней. Самоклеящаяся полоса защищена пленкой, которая снимается при укладке полотна. Такой вариант закрепление полотен значительно упрощает их монтаж на сплошную обрешетку. В некоторых, особо сложных местах полотна дополнительно прибиваются к основе гвоздями.

При кажущейся простоте укладки, самоклеящиеся материалы для подкладочного ковра, пожалуй, самые сложные в монтаже для недостаточно опытного мастера

Ковер на самоклеящейся основе. Фиксация полотен, полностью покрытых клеевым слоем, более надежна, нежели названные выше варианты. Однако, их монтаж более сложен, так как пленка снимается по мере приклеивания материала на обрешетку, и необходимо произвести фиксацию таким образом, чтобы на ковре не образовывалось складок и воздушных карманов. По кромкам, а также в сложных узлах покрытия, самоклеящиеся полотна в некоторых случаях дополнительно прибиваются оцинкованными гвоздями.

Используя этот вид материала, мастер получает возможность создания цельного гидроизоляционного слоя. При монтаже самоклеящихся полотен в холодное время года для повышения адгезионных качеств клеевого слоя его необходимо будет прогреть.

Цены на строительный степлер

строительный степлер

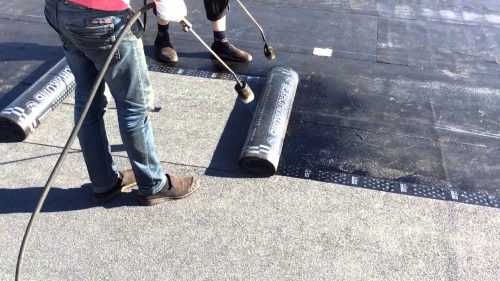

При наплавлении подкладочного ковра покрытие получается практически герметичным. Но вот сам процесс с использованием открытого пламени на деревянной конструкции крыши – очень небезопасен!

Наплавляемый вариант подкладочных полотен. Битумный слой, нанесенный на нижнюю поверхность этого типа материала, перед его укладкой разогреваются с помощью газовых горелок. Причем, наплавляемые полотна хорошо наклеиваются на фанерную поверхность. Этот вариант, создает монолитное гидроизоляционное покрытие, которое надежно защитит конструкцию всего дома от влаги в любое время года

Правда, при огневых работах на деревянной конструкции крыши всегда требуется повышенная внимательность и осторожность. И при отсутствии опыта рисковать все же не стоит

Необходимо уточнить, что на сложных по конструкции крышах могут использоваться несколько разновидностей подкладочных ковров. Например, на ровных больших площадях скатов удобно применять самоклеящиеся полотна, а на стыках скатных поверхностей чаще всего используется стандартный подкладочный ковер, кромки которого фиксируются на наносимую на сплошную обрешетку битумную мастику, а затем прибиваются оцинкованными гвоздями. Вместо мастики, для фиксации краев подкладочного ковра хорошо подходит клей-герметик «Катепал К-36», предназначенный для подобных кровельных и иных гидроизоляционных работ.

Укладка основы в области дымохода и конька крыши

На коньке подкладку устанавливают по следующей схеме. Сначала материал обрезают вдоль линии конька. Затем его хорошо закрепляют, используя кровельные гвозди или битумный клей. С другой стороны материал также нужно подрезать, оставляя 15 см припуска на противоположную сторону. Затем обе части необходимо закрепить с помощью битумного клея. Такой способ считается наиболее подходящим для установки ковра на коньке крыши. Помимо простоты он отличается надежностью и эффективностью.

Самый простой способ укладки материала, позволяющий защитить пространство вокруг дымохода, — закрепить по его периметру планки треугольной формы. Подкладочный материал заводится на брусок, а затем его закрепляют клеем. В дальнейшем во время монтажа кровли края снова заводятся на брусок. Такой способ позволяет качественно защитить этот участок.

http://1pokryshe.ru/www.youtube.com/watch?v=wNgd_af0ivA

Если на торце крыши отсутствуют поднятые кромки, необходимо защитить металлические элементы карниза. Поверх подкладки укладывается Г-образная планка, которая затем закрепляется с помощью кровельных гвоздей. Такие планки необходимо устанавливать по всему периметру карниза так, чтобы он был полностью закрыт сплошной полосой.

Монтаж подкладочного слоя является важным этапом кровельных работ. Если подкладка установлена качественно, она будет задерживать воду и снижать нагрузку на крышу. Поэтому не стоит экономить на подкладочном материале. Сколько бы за него не пришлось заплатить, сумма будет гораздо меньше, чем капитальный ремонт кровли. Он обязательно потребуется, если оставить крышу без должной защиты.

Разновидности материалов

Многие производители, выпускающие гибкую кровлю, также занимаются изготовлением и подкладочного ковра, который специально разрабатывался для подобных покрытий. Ширина рулонов обычно не превышает 1 метра. Различаются защитные покрытия способом крепления.

Чтобы разобраться, какой подкладочный ковер лучше уложить, стоит рассмотреть основные разновидности материала:

• Стандартный вариант – хорошая подкладка без самоклеящегося слоя. Ее фиксируют оцинкованными гвоздями с большой шляпкой. Иногда прибегают к использованию строительного степлера. Стыки ковра промазывают мастикой.
• Комбинированный материал – его верхняя кромка крепится на гвозди, а нижняя – на самоклеящуюся ленту, которая позволяет легче проводить монтаж материала внахлест. Перед монтажом нужно всего лишь убрать защитную ленту. Также возможно крепление полотна гвоздями, особенно тех участков, которые требуют повышенного внимания.
• Самоклеящийся материал. Необходимо только правильно расстелить полотно, а затем снять пленку. Гвоздями ковер крепят только по краям. Полосы надежно скрепляются друг с другом, образуя единый гидроизолирующий слой. Если укладка проводится в холодное время, материал необходимо немного прогреть, чтобы он лучше схватывался.
• Наплавляемый подкладочный ковер. Такой материал перед укладкой необходимо прогреть при помощи строительного фена. Его используются достаточно редко ввиду неудобств использования такого прибора на крыше.

Совет! При укладе подкладочного ковра лучше пользоваться инструкцией, которая указана производителем. В ней также освещены условия хранения.

Запрещается хранить подкладочный ковер вблизи нагревательных приборов, а также в помещениях с высокой влажностью. Стоит учесть, что на крыше материал будет прогреваться намного больше, однако он будет находиться в разложенном состоянии.

Шаг 4. Выбор крепежных элементов

Чтобы закрепить гибкую черепицу, вам понадобятся специальные гвозди с широкими шляпками

Крайне важно их будет прибивать так, чтобы шляпка находилась в одной плоскости с поверхностью каждого гонта, и при этом не «врезалась» в него. Кроме того, гвозди для мягкой черепицы обязательно должна быть оцинкованным

Гвозди для монтажа мягкой черепицы делятся на такие виды:

• Толевые гвозди. У них настолько заточено острие, что при заглублении в битумный слой они не нарушают его целостность. Такие гвозди выпускают оцинкованными или вообще без защитного слоя. Конечно же, незащищенные – самые дешевые, но при этом они совсем не практичны и быстро начинает ржаветь. Такие подходят только для сборки мебели или сооружение времянок.
• Ершеные гвозди. На рабочем стержне у них есть специальные зубчики, которые направлены в сторону шляпки. Такие нелегко забиваются в древесину, правда выдернуть их даже гвоздодером достаточно тяжело. И чаще всего в процессе демонтажа у ершенных гвоздей просто срезают шляпку – и все. Они настолько крепко фиксируют кровельное покрытие, что чаще применяются для шифера, чем для мягкой кровли.
• Трефовые гвозди имеют на рабочем стержне продольные канавки и перемычки, и для мягкой кровли они подходят меньше.

Мы рекомендуем вам в качестве кровельных гвоздей конкретно для гибкой черепицы брать именно оцинкованные ершеные, с диаметром шляпки 8-9 миллиметров. Еще выпускают особые гвозди для битумных гонтов, и они отличаются от стандартных аналогов.

Такие изготавливают из прочной стальной проволоки, которую автоматически разрезают на равные куски, далее с одной стороны заготовка затачивается, а с другой – расклепывается в форму шляпки. Если вы встретили такие в продаже, можете приобрести.

Но важно при этом, чтобы сами гвозди соответствовали ГОСТу 4030-63: диаметр стержня 3,5 мм, а диаметр шляпки не менее 8 мм. Все дело в том, что в работе с конкретно битумной черепицей самый неприятный момент – когда гвозди при очередном ударе просто погружаются в битумный слой и нарушают при этом целостность покрытия

А вот расширенная шляпка уже так просто «утонуть» не сможет. И чем она больше, тем лучше станет держать гонт, почему и качественные гвозди для гибкой черепицы напоминает канцелярскую кнопку. Причем для однослойной и двухслойной черепицы понадобятся гвозди с параметрми 30х3,5 мм, a для трехслойной – 45х3,5 мм.

К слову, некоторые горе-строители не понимают, почему нельзя просто подогреть полотна мягкой черепицы и приклеивать их на настил, зачем именно гвозди и вся возня, связанная с ними? На самом деле использование открытого огня на такой кровле запрещено из-за элементарных соображений пожарной безопасности. Поэтому забудьте об этой рискованной идее и арендуйте автоматический прибор.

Шаг 3. Выбор и установка подложки

Теперь самое время позаботиться о гидроизоляции. Она необходима в таких сложных местах, как примыкание, стыки и ендовы. Здесь полотна кладут снизу вверх с нахлестом 10 см в продольном и 15 см в поперечном направлении:

Мы рекомендуем вам использовать специально предназначенную подложку, а не рубероид или подобный материал, как это иногда делают. Дело в том, что у них и финишного кровельного покрытия – разные сроки эксплуатации, и даже условия использования!

И подобная попытка сэкономить приведет вскоре к вздутию всего кровельного ковра. Кроме того, ни один производитель не даст гарантии на кровлю, в пироге которой были задействованы материалы сторонних изготовителей.

К слову, до недавнего времени в России подкладочные ковры практически не использовались, да и сегодня немало людей норовят схитрить. Это логично, ведь к моменту строительства крыши часто оказывается, что запланированного бюджета на весь дом не хватает, и приходится идти на уступки

Но, если вы хотите уложить кровельное покрытие из гибкой черепицы и забыть о нем на долгие десятилетия, тогда не отказывайтесь от такого важного элемента

Всегда есть риск того, что вода проникнет в подкровельное пространство, особенно в таких сложных местах, как обход дымовых труб или контакт с установленной антенной. Бывают и внештатные ситуации, когда сильный ветер приподнимает гонты во время ливня.

Тем более, что подобрать кровельный ковер не тяжело, т.к. к нему предъявляются те же требования, что и к черепице: быть устойчивым к перепадам температур, обеспечивать надежную гидроизоляцию и служить долго. А современный рынок предоставляет немало вариантов, как импортных, так и отечественных. Тем более, что многие заводы в России сегодня работают на европейском оборудовании и по качеству продукции не уступают зарубежным аналогам.

Вообще подкладочные ковры бывают двух видов: самоклеющиеся и с механической фиксацией. Самоклеющиеся укладывают в основном в ендовах, а механические раскатывают на оставшейся площади кровли и фиксируют при помощи оцинкованных гвоздей:

Вот процесс монтажа обычного кровельного ковра, который нужно будет фиксировать битумной мастикой:

Вот пример работы с более современным самоклеящимся кровельным ковром:

Так, для ендовы идеально подойдет самоклеющийся гидроизоляционный ковер. И, если скаты имеют наклон больше 18 градусов, тогда продумайте укладку ковра во всех местах вероятных протечек, а это: ребра, хребты, фронтонный свес и все выходы кровельных элементов.

А вот на кровлю с уклоном от 12 до 18 градусов понадобится уже сплошной гидроизоляционный ковер. До этого на карнизных свесах мы рекомендуем положить самоклеющийся битумно-полимерный материал, например, «Барьер», и при этом стремитесь к тому, чтобы сам ковер был без нахлеста – сплошным по всей длине:

Также заранее заизолируйте вентиляционные проходы, зоны вокруг мансардных окон и дымоходов. Перед самим монтажом гибкой черепицы промажьте своими руками битумной мастикой все проходные элементы – это не сложно.

Прежде, как вы начнете укладывать гибкую черепицу, нужно будет также усилить карнизные свесы. Фиксировать их нужно кровельными гвоздями с шагом 10-15 см. Вот на эту тему познавательный видео-урок от компании Технониколь:
