Схема подключения электроснабжения частного дома

Важность планирования электросетей

Как и во всяком деле, в прокладке электросетей в первую очередь не обойтись без подробного плана. В первую очередь – это учет всех потребителей (лампочки, стиральные машины, холодильники и т.д.). Во вторую очередь – графическое отображение системы электропроводки от источника до потребителя.

Все этапы установки электросетей опираются на схему подключения электричества. В общем виде это чертеж, где наглядно отображены:

  1. Узлы электропитания от линии ввода
  2. Предохранительные устройства защиты от короткого замыкания
  3. Распределительные коробки, где происходит ответвления линий тока на определенные помещения и потребителей
  4. Расположение линий электропередач – то есть, проводов
  5. Места, где установлены розетки для потребителей

В план-схему обязательно должны входить сведения о мощности потребителей, о параметрах предохранителей, о параметрах электрических проводов и тому подобные сведения.

Щиты АВР

Система электроснабжения частного дома обычно включает в себя и этот элемент. Щиты АВР предназначены для обеспечения резервного питания при исчезновении напряжения в основном источнике. Дополнительные вводы этих устройств могут подключаться как к стационарной сети, так и к генератору.

Существуют такие типы щитов:

Различаться щиты АВР, помимо всего прочего, могут и по исполнению. Для тока в 25-160 А используются навесные модели, для 160-400 А – напольные. Кабели вводятся и выводятся через люк в нижней части корпуса. Комплектующее оборудование устанавливается внутри шкафа на специальной панели.

Локальные системы гидроэнергии

Использование гидротурбины для обеспечения жилого дома электричеством – вполне реальный и выгодный вариант, но лишь в том случае, когда вблизи строений располагаются речка или озеро. Небольшая система, работающая на энергии воды, абсолютно безопасна как в экологическом, так и в социальном плане, очень проста в эксплуатации и имеет хороший КПД.


Малые гидротурбины полностью автоматизированы и не требуют участия в своей работе человека. Качество вырабатываемой ими энергии соответствует всем требованиям ГОСТа как по частоте, так и по уровню напряжения

Срок полноценной работы миниатюрной гидроэлектростанции превышает 40 лет. Для корректного функционирования система не нуждается в крупных водохранилищах и не требует затопления больших территорий.

Галерея изображений

Фото из

Вариант использования энергии воды

Самодельная турбина из колесных ободов

Принцип работы мини гидроэлектростанции

Шнек в устройстве гидроэлектростанции

Перед установкой необходимо составить проект монтажа и получить соответствующие разрешительные документы.

Как подключиться к электросетям – рычаги давления

Закон регламентирует правила подвода электрической энергии к границам участка потребителей, но в некоторых случаях заявитель может столкнуться с некоторыми проблемами:

  • невыдача договора электросетью;
  • нарушение сроков технологического присоединения;
  • отказ в приёме заявления.

Любой заявитель должен знать свои права и обязанности энергоснабжающих организаций, а также ориентироваться на действующие нормативы:

  • электрическая сеть должна быть протянута не далее 25 м от границ участка;
  • коммерческая стоимость касается случаев, не относящихся к установленным нормам;
  • ​правила работы регламентируются постановлением № 861.

Любой выход деятельности ЭСО за рамки закона, включая нарушения правил работы, пресекается антимонопольными службами и грозит организации наложением крупного штрафа.

Основные этапы монтажа электропроводки в частном или загородном доме

Согласно многолетнему опыту в выполнении электромонтажных работ, все работы можно подразделить на следующие этапы:

  1. Составление схемы электроснабжения (количество и место расположения розеток, выключателей, светильников и так далее).
  2. Определение места установки распределительного щитка.
  3. Разметка потолков, стен и полов под прокладку кабельно-проводниковой продукции и установку подрозетников и распределительных коробок.
  4. Штробление стен под скрытую электропроводку.
  5. Штробление стен под установку распределительного щитка (при установке внутреннего щитка).
  6. Высверливание отверстий под установку подрозетников и распределительных коробок.
  7. Монтаж трасс для крепления гофры (если прокладка кабельно-проводниковой продукции будет выполнятся в гофре).
  8. Прокладка кабельно-проводниковой продукции.
  9. Установка подрозетников и черновая заделка штроб.
  10. Расключение распределительных коробок.
  11. Монтаж контура заземления.
  12. Проверка сопротивления заземления смонтированного контура.
  13. Сборка и монтаж щитка.
  14. Проверка работоспособности всех розеток и выключателей.
  15. Монтаж и подключение розеток, выключателей и осветительных приборов.

Рассмотрим более детально основные этапы, для того чтоб монтаж электропроводки в доме был выполнен качественно и прослужит не менее 20–25 лет (именно такой минимальный срок службы медной проводки).

Типовые решения для частного дома

хемы электропроводки и вводно-распределительных щитов разрабатываются всегда индивидуально для каждого конкретного дома. Здесь многое зависит от выбранных для установки в коттедже бытовых приборов и создаваемого освещения. Однако существует ряд основополагающих правил, которые обязательны к соблюдению при проектировании домовой электрики.


Принципиальная схема разводки электропроводки шлейфом

Домовая электропроводка должна быть выстроена по следующему принципу:

  1. Первым от ввода идет рубильник, с помощью которого можно в любой момент обесточить весь участок.
  2. Вторым размещается электросчетчик.
  3. Затем ставится общий автомат защиты.
  4. Только потом идет разветвление на группы потребления с отдельными УЗО или автоматическими выключателями.

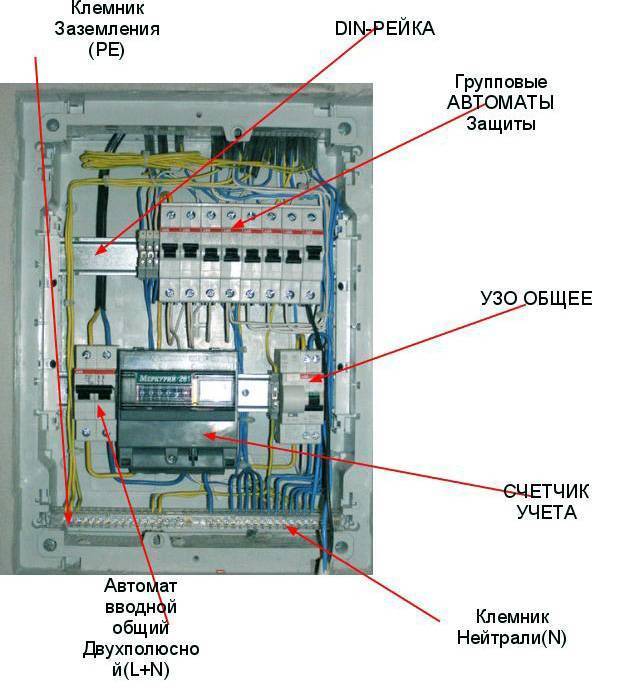

Также в электрощите устанавливаются раздельные шины – одна на «землю» (PE), вторая на «ноль» (N). Идущие на них провода нигде не должны пересекаться или соединяться между собой. Это два отдельных контура в электрике.


Схема кухонной электропроводки для подключения бытовой техники

Сейчас есть разнообразные программы и онлайновые конструктора, помогающие рассчитать потребляемую мощность для ТУ и составить план разводки электрических проводов и розеток по коттеджу. Однако использовать их надо осмотрительно. Это выполненная с помощью подобных ресурсов онлайн планировка участка не грозит особыми проблемами. А вот ошибки в расчетах мощностей и электротоков могут привести к серьезным бедам.


Необходимые отступы при монтаже электропроводки

Проектировать электрощит и средства защиты в нем следует доверять только профессионалам. Несмотря на существующие типовые решения, все равно каждый проект получается в итоге с теми или иными индивидуальными особенностями. Без познаний в электротехнике самостоятельно заниматься подобными расчетами не стоит. Потом соединить провода по разработанному чертежу можно самому. Но проектирование лучше оставить специалисту.


Отступы при монтаже электропроводке в кухне

Ввод электричества и монтаж электропроводки

Защитные устройства монтируются во вводно-распределительном щитке, который ставится обычно в коттедже в незамерзающем помещении. Туда же подводится электропроводка со всех групп и кабель ввода с улицы.

Ввод электричества в дом

В отдельных случаях электрощит разделяется на два – вводный и распределительный. Первый с рубильником, счетчиком и общим УЗО устанавливается снаружи, а второй со всем остальным внутри здания. Так контролерам проще будет снимать показания. Однако тогда уличный щиток и приборы в нем должны быть с повышенной защищенностью от влаги, что немало повышает их стоимость.

Если монтаж электропроводки в коттедже можно произвести самостоятельно, то вводной кабель подключают только электрики с сетевой компании. Причем сделают они только после проверки прибора учета и системы заземления, а также составления всех необходимых актов.

По воздуху

Проще и дешевле всего обойдется монтаж воздушного ввода. Для этого от ближайшей опоры ЛЭП прокидывается СИП (самонесущий изолированный провод) либо его обычный стальной аналог. Однако такой вариант соединения домашней электросети с поселковой не всегда возможно реализовать из-за нормативных ограничений по расстоянию от жилого строения до столба.

Требования к электропроводам

Воздушный кабель:

  1. Дешево стоит и быстро монтируется.
  2. Выглядит не слишком эстетично.
  3. Может быть оборван со временем (например, ветром или краном).
  4. Ограничивает возможности по заезду на участок габаритной строительной техники.

Если расстояние от дома до столба более 20 метров, то придется ставить еще одну опору. В противном случае кабель может оборваться под собственным весом. А это дополнительные расходы.

Подземный монтаж электропроводки

Ввод, уложенный в земле, более надежен и меньше подвержен воздействию осадков. Прокладывают такой кабель на глубине порядка 0,8–1 метра в защитной трубе из пластика либо стали.

Трубы и конструкции для подземной электропроводки

Этот вариант предусматривает земляные работы и проделывание отверстия в фундаменте или стене. Он более сложный в монтаже и затратный по времени. Однако вероятность обрыва подобной вводной электролинии ниже, а срок службы выше, нежели у воздушного аналога.

Необходимые расчеты при подземном вводе электричества

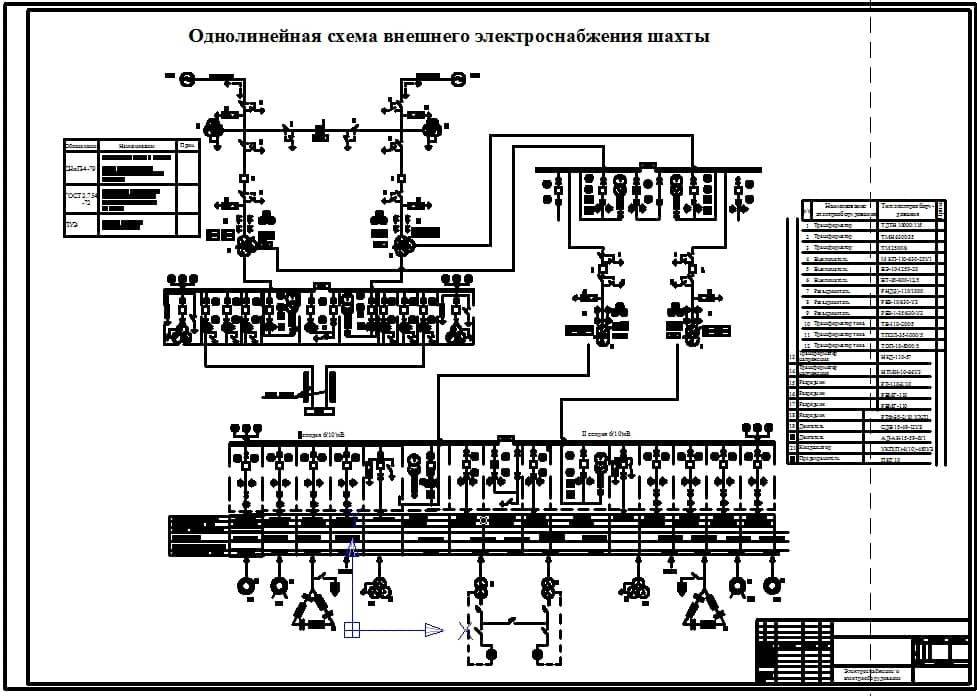

Как выполнить однолинейную схему

Электрическая однолинейная схема электроснабжения квартиры, дома, частного предприятия выполняется по требованиям ГОСТ 2.702-75. Согласно нормам, у Вас должно получится изображение 3 фаз, питающих сеть конкретного помещения и линии групповых сетей, которые отходят от питающих. При этом схему не нужно подробно детализировать, основная её цель – давать представление про общую конструкцию системы электрического снабжения.

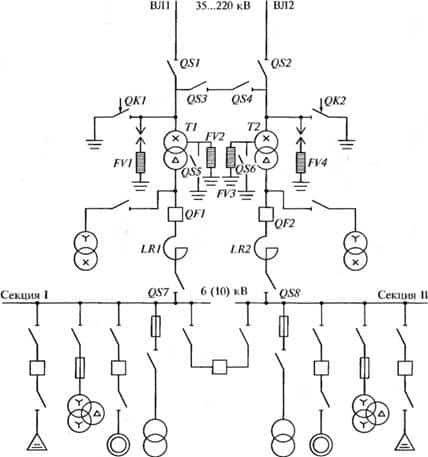

Фото — Принципиальная схема подстанции

Именно благодаря такой подаче информации, в итоге получается достаточно простой чертеж, четко передающий основные параметры сети питания. Многие начинающие электрики могут усомниться в эффективности таких чертежей, ведь кажется, что непонятно, как их отобразить тогда трехфазное или двухфазное питание.

Все очень просто: возле линии, которая определяет многофазное питание ставится цифра и перечеркнутый штрих, как на фото ниже. Цифра в такой схеме отвечает за определение количества фаз, а перечеркнутая косыми отрезками линия – это определение фазы.

Помимо отображения отдельных проводов, также важно изобразить на чертеже дополнительные детали электрической схемы. Для обозначения УЗО квартиры, контакторов, выключателей и прочих дополнительных элементов, Вам также нужно ознакомиться с ГОСТ 2.709, который предоставляется как в ПДФ, так и обычным текстом

В этом документе указываются общепринятые варианты черчения подобных элементов.

Рассмотрим пример однолинейной схемы квартиры (также можно использовать для электроснабжения дома):

Фото — пример однолинейной схемы

Для защиты групповых линий от перегрузки и общей цепи помещения от электрического замыкания, используются автоматические выключатели. Их, в свою очередь, на чертеже «подстраховывают» устройства сверхтоков. В схему в обязательном порядке нужно включить не только основные её составляющие (кабеля ввода, заземления, УЗО), но и розетки, выключатели света в комнатах.

На чертеже выше Вы можете обратить внимание, что возле перечеркнутых линий косыми штрихами нет цифр. Вместо них используется определение фазы по количеству штрихов

Если на схеме показано 2 штриха – то питание двухфазное, если 3 – то, соответственно, трехфазное. Но при этом однофазная проводка обозначается одной линией с одним штрихом.

Такое подключение отлично демонстрирует однолинейная схема трансформатора КТП:

Фото — однолинейная схема трансформатора ктп

Примеры того, что должна включать однолинейная типовая схема электроснабжения поликлиники, квартиры, загородного или дачного дома, завода или прочих помещений:

  1. Точку, где объект подключается к электрической сети;
  2. Все ВРУ (вводно-распределительные устройства);
  3. Точку и марку прибора, который используется для подключения помещения (в большинстве случаев, нужны также параметры щита);
  4. Нужно не только начертить кабель питания, но и отметить на схеме его сечение и марку, иногда мастера помечают номинал;
  5. Проект должен содержать данные про номинальные и максимальные токи оборудования, которое используется на объекте.

Еще очень важно использовать примерные расчетные нагрузки, которые могут стать максимальными для определенной сети электропитания (АТС) Вашего поселка, города. Правила выполнения могут варьироваться в зависимости от требования к конкретным помещениям

Вы должны уделять внимание любой мелочи, ведь основные требования к проекту выдвигаются снабжающей электричеством компанией. Именно однолинейная схема электроснабжения предприятия, дома, цеха является основополагающим документом согласно ГОСТ, который отвечает за эксплуатационные ответственности разных сторон

В особенности она необходима для подключения к локальной сети дома с АВР:

Фото — дом с авр

Чтобы бесплатно разработать однолинейную схему электроснабжения детского учреждения, частных построек (гаражей, домов, квартир, киосков), многоэтажного жилого здания, завода (СНТ), вахтовых вагонов, Вам понадобится ЕСКД. ЕСКД – это Единая система конструкторской документации.

Дома однолинейная схема электроснабжения чертится вручную или при помощи AutoCAD (чертёжная программа). Данный софт поможет разработать проект для любого объекта (офиса, торгового павильона, подстанции, школы, магазина, коттеджа, НПС) и потребителей.

Как шаблон, представляем однолинейную схема ЗРУ-10 кВ, к слову, по её аналогии разрабатывается схема ИБП АББМ:

Фото — однолинейная схема ЗРУ 10 кВт

Для разработки схемы при помощи специалистов, Вам нужно будет обратиться в конструкторское бюро своего города. Такие учреждения есть в Белгороде, Москве, Санкт-Петербурге и других крупных и средних населенных пунктах.

Как собрать щит учета электроэнергии 380в 15квт

Трехфазные распределительные щиты 380В часто применяют в частных домах и на много реже в квартирах в новостройках. Это позволяет снизить сечение подходящего к дому кабеля и грамотно распределить нагрузку. Зачастую отведенная мощность на дом составляет 15 кВт. Это очень широко распространенная практика в нашей стране. При такой отведенной мощности нужно устанавливать вводной автоматический выключатель номиналом 25А. Также 3-х фазное электроснабжение позволяет подключать электроплиты по трехфазной схеме. Это позволяет уменьшить номинал автомата, снизить сечение кабеля и уменьшить потребление тока по фазе. Например, варочная панель мощность 7кВт при однофазном подключении будет потреблять ток 31А, а при 3-х фазном подключении будет потреблять около 10А по каждой фазе. Давайте ниже рассмотрим типовые и не типовые трехфазные схемы в с наглядными примерами реальных собранных электрощитов.

Трехфазная схема распределительного щита

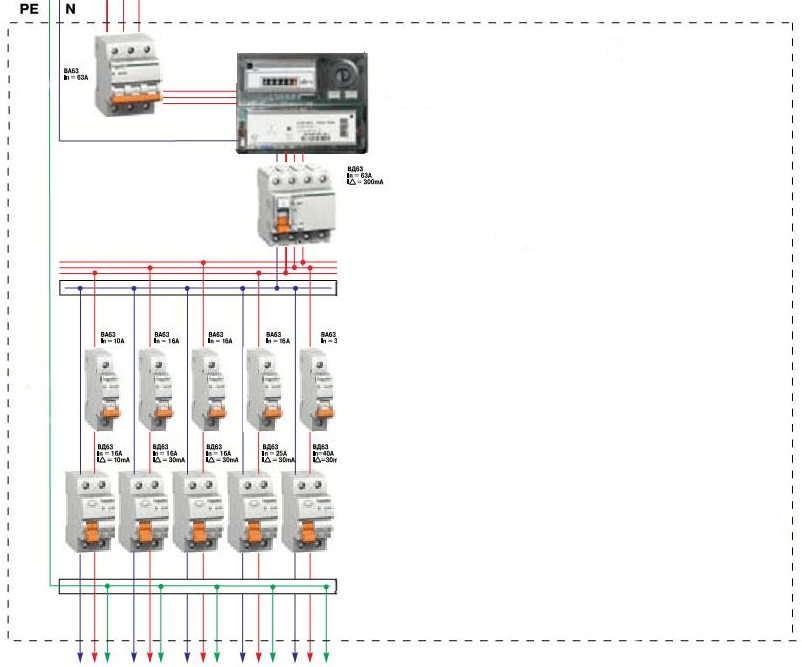

Типовая схема трехфазного щита состоит из входного 3-х фазного автоматического выключателя и нескольких групповых автоматов, которые защищают только свои отходящие однофазные линии. Тут на входе стоит 3-х полюсный автоматический выключатель номиналом 25А-40А и с характеристикой выше групповых однофазных автоматов (с характеристикой С). Это необходимо для попытки соблюдения селективности и исключения одновременного срабатывания входного автомата и группового. Хотя при коротком замыкании скорее всего сработают и вводной автомат С25 и групповой В16. При такой минимальной разнице номиналов автоматических выключателей добиться селективности практически не возможно.

В схеме все нулевые проводники заводим на общую нулевую шину, все заземляющие проводники заводим на общую шину заземления, а фазные проводники на автоматические выключатели. Объединять групповые автоматы по фазам можно с помощью перемычек из провода, а лучше с помощью специальной гребенчатой шины. Ниже представлена типовая трехфазная схема распределительного щита 380В. Может кому и пригодится я сюда еще вставил счетчик электроэнергии. Здесь представлена система заземления TN-S. Если у вас система заземления TN-C, то вам обязательно нужно делать переход на систему заземления TN-C-S, т.е. разделять входящий PEN проводник на самостоятельные нулевой рабочий N и нулевой защитный PE проводники. Как это правильно организовать читайте здесь.

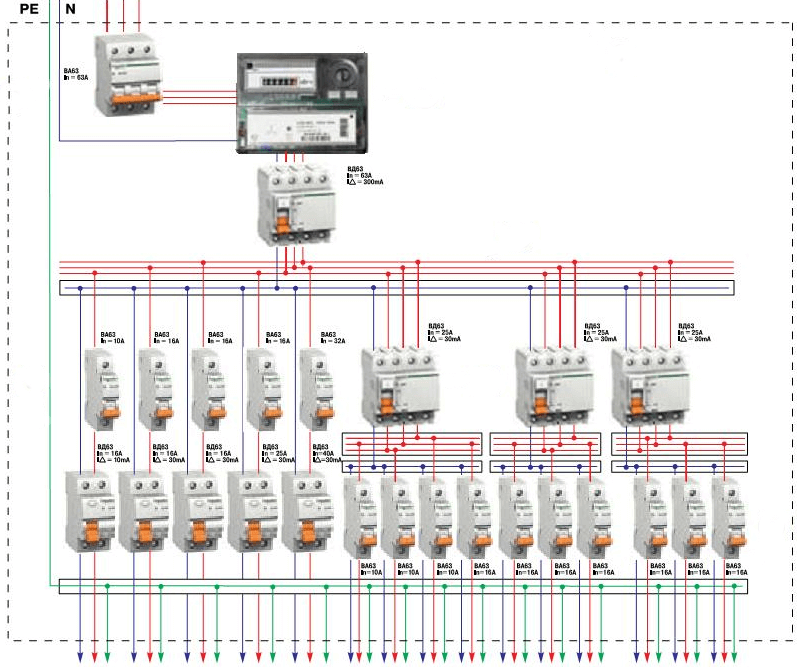

Вот наглядный пример подключения автоматических выключателей в 3-х фазном электрощите. Все фото сборки данного щитка можете посмотреть здесь: Сборка трехфазных электрощитов на заказ

Если у кого-то в доме помимо однофазных потребителей есть трехфазная нагрузка, например, электрическая плита, то вам должна пригодиться следующая схема трехфазного распределительного щита. В представленном варианте можно подключить один 3-х фазный прибор и несколько однофазных.

Если в щитке нет места для счетчика электроэнергии или он стоит в другом месте, то вот схема щита 380В аналогичная предыдущей, но уже без прибора учета. Тут все фазные проводники напрямую идут на групповые автоматические выключатели.

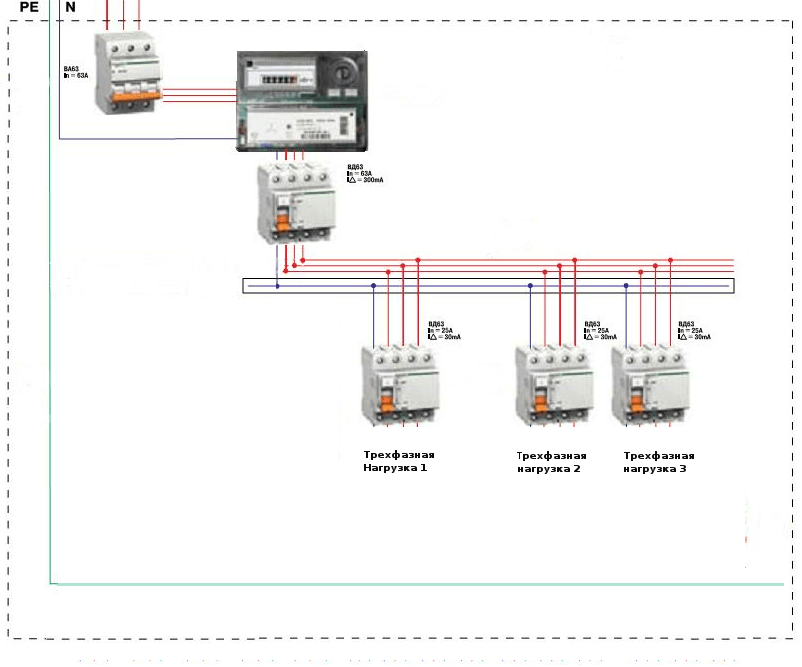

Если с предыдущими трехфазными схемами распределительных щитов все понятно, то идем дальше. Ниже для вас выложил схему, где еще присутствуют УЗО и дифавтомат. С их помощью обязательно нужно защищать все группы розеток. Этого требует ПУЭ, а также электробезопасность должна быть на первом месте. Тут дифавтомат стоит только на стиральную машину, так как в случае его срабатывания найти неисправность будет не так сложно. УЗО в паре с автоматическим выключателем стоит на группу кухонных розеток. Почему в паре можете узнать тут. Это сделано для облегчения поиска неисправности, так как в них будет включено много разных электроприборов. Если сработал автомат, то значит где-то короткое замыкание или если вы включили в сеть все электроприборы одновременно, то скорее всего перегрузка. Если сработало УЗО, то вероятнее всего появилась утечка в каком-то бытовом приборе. Ниже нарисовано как правильно подключить УЗО и подключить дифавтомат в щитке 380В.

Ниже представлен реальный пример трехфазного щита с подключением 2-х полюсных и 4-х полюсных УЗО.

Вот еще одна схемка может кому и пригодится. Она построена на одном общем (входном) и нескольких групповых УЗО.

Нужно знать перед сборкой

Конструкция подразумевает наличие механизмов для защиты людей и проводки от перегрузки или короткого замыкания. а также счетчика. Кабель идет от ЛЭП к дому в электрощит и из него разводятся все электрические группы дома.

На самом деле правильное название этого прибора – вводно-распределительное устройство (ВРУ). Но по закону Вы должны разделять этот агрегат на два и один из них будет вводным, а второй распределительным.

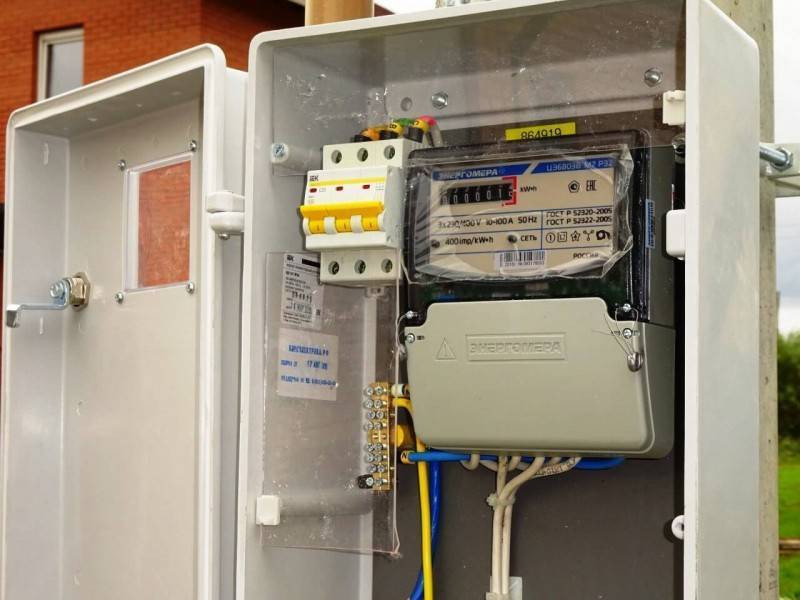

Вводное устройство обычно устанавливается на электрическом столбе и представляет собой электрощит. в котором для удобства снятия показаний проделано окошко. Внутри находится счетчик электричества. общее УЗО. вводной автоматический выключатель. разрядники (их редко ставят), элементы для защиты от перенапряжения. Такая конструкция должна быть установлена на высоте не более 2 метров.

От вводного щита проводится кабель в распределительную установку. В частных домах подразумевается использование приборов и устройств защитного отключения. Чтобы сэкономить место в щите, ставят дифференциальные устройства, которые включают в себя автоматический выключатель и УЗО .

От материала, из которого сделан дом, а также от того где расположен сам щит, зависит, какой из его вариантов будет выбран.

Металлические навесные электрощиты используются в деревянных домах, а в каменных, где более сухо, можно ставить пластиковый бокс или щит встроенной установки.

Место для установки одного однофазного автомата защиты называется модулем. В каждом щите разное количество модулей. поэтому необходимо знать, какие и в каком количестве приборы будут стоять в щитке.

Распределительный блок должен быть установлен в безопасном месте, лучше всего в отдельном закутке.

Штробление стен

После выполнения разметки, при выполнении скрытого электромонтажа можно приступать к штроблению стен. Для этого потребуется либо угловая шлифмашина (болгарка) либо штроборез с пылесосом (для штробления без пыли):

Изначально необходимо определится с глубиной штробы. Допустим Вы монтируется кабель в гофре диаметром 16 мм. В таком случае глубина и ширина штробы должна быть не менее 20 мм. Штробы прорезаются по заранее сделанной разметке.

Также на этапе штробления стен необходимо сделать отверстие под установку внутреннего распределительного щитка. Его размеры зависят от количества модулей. В большинстве случаев на каждом этаже должен монтироватся распределительный щиток на 24–36 модулей (в зависимости от количества комнат и количества бытовых приборов).

Высверливание отверстий под подрозетники и распределительные коробки

Для этого нам понадобится:

  1. Перфоратор;
  2. Коронка для подрозетников д68;
  3. Коронка для распределительных коробок д100.

Для высверливания отверстий включаем режим «сверление+бурение», вставляем необходимую коронку и высверливаем необходимое количество отверстий в заранее отмеченный местах.

Подключение 380 вольт в частном доме: схема и некоторые требования

Имея на руках проект подключения, можно приступать к основным расчетам: сколько потребуется материала, оборудования и приборов. Так же определить размеры электрощита и все входящие в его состав устройства и элементы.

Принцип данного подключения основан на: все жилы имеют возможность подключаться к водному устройству всего здания, а уж только от него происходит поступление электроэнергии на многотарифный счетчик и затем в распределительный щит. От этого силового щита, который располагается на фасаде дома, провода идут для внутреннего подключения всех помещений.

Схема подключения определяет расположение таких элементов:

  • Выключателей;
  • Розеток;
  • Стабилизирующих устройств;
  • Стационарного оборудования.

Самое главное сделать правильное и грамотное подключение всех вводных кабелей, общих линий и дополнительных устройств электрощита

Это устройство имеет важное и необходимое значение для всей схемы трехфазной системы. Перед установкой распределительного щита нужно знать некоторые его особенности

Располагать данное устройство нужно только в свободно доступном месте, при этом его модель должна соответствовать типу помещения. Его соответствие с электропроводкой всего дома, так же играет немало важную роль.

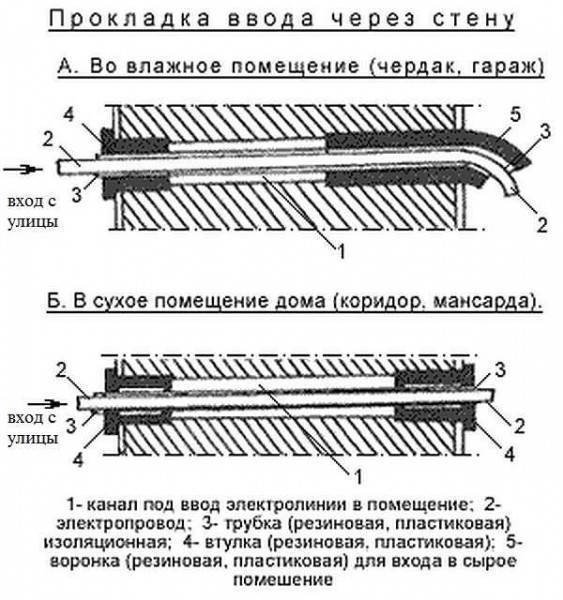

Ввод кабеля через деревянную стену дома или фундамент

Если от столба до деревянного дома проложен СИП или другой проводник с алюминиевыми жилами, согласно ПУЭ вводить его в дом нельзя: «не допускается прокладка кабелей с алюминиевыми жилами по сгораемым конструкциям». Необходим переход на медь. Чаще других для этой цели используется кабель ВВГнг — в негорючей изоляции.

При этом нужно помнить, что для соединения двух этих проводников используют клеммные коробки, обычная скрутка недопустима. Соединенные напрямую медь и алюминий вступают в активную химическую реакцию, быстро и сильно окисляются, что ухудшает контакт. В результате даже при незначительных нагрузках в месте соединения появляется искра, а это — прямой путь к пожару. Потому использование клеммных коробок обязательно. Они есть в герметичном корпусе, есть открытые. Для использования на улице, понятное дело, лучше герметичные, в доме можно ставить и открытые.

Как соединить медный и алюминиевый провод

Но и это еще не все. Через деревянную стену проводить кабель электропитания можно только через стальную трубу с толстой стенкой. Диаметр трубы должен быть как минимум, в 4 раза больше наружного диаметра провода. Толщина стенки нормирована (СП 31-110-2003)  и должна быть не меньше:

  • 2,8 мм для кабеля сечением жилы 4 кв. мм
  •  3,2 мм для кабелей с жилами 6-10 кв. мм.

Располагать вход желательно с обратным уклоном, чтобы вода не затекала внутрь. Чтобы загерметизировать места входа и выхода, а также чтобы обеспечить электробезопасность, можно использовать асбестовые, резиновые или пластиковые заглушки. Края трубы нужно будет тщательно обработать и зашлифовать до полной гладкости, чтобы кабель не перетерся и его оболочка не повредилась.

Ввод электрического кабеля через деревянную стену дома

Для успокоения и для повышения надежности отрезок, который будет находится внутри трубы, можно замотать асбестовой нитью или другим изоляционным материалом. Он также может заполнять пространство внутри трубы, чтобы там не селились насекомые. Еще вариант — заполнить трубу цементным или алебастровым раствором.

При вводе через фундамент ситуация немного отличается: конструкция уже не считается сгораемой, так что можно использовать пластиковые закладные. Их устанавливают на стадии изготовления ленточного фундамента.  В этом случае проход для кабеля отличается в зависимости от того, в какое помещение попадает кабель: влажное или сухое.

Ввод электрического кабеля через фундамент дома

Запчасти, необходимые для организации безопасного ввода электрики в дом, стоят не очень много, но значительно повышают  надежность, электрическую и пожарную безопасность вашего жилья. Конструкции совсем несложные, с их устройством справится можно своими руками.

Порядок сборки

После получения разрешения на подключение к трем фазам и технического условия, приступим к самостоятельной сборке щита. Ввод будет монтироваться в герметичном боксе, который нужно собрать на наружной стене частного дома или столбе. В нем установлен трехфазный счетчик и автоматический выключатель, как показано на фото ниже:

Возле ввода организовываем устройство заземления, согласно правилам. Вводной щит учета электроэнергии будет опломбирован и свободного доступа к нему не будет. Поэтому первым делом нужно самостоятельно собрать трехфазный распределительный щиток, распределив потребителей по своему желанию.

От вводного бокса к распределительному электрощиту заводится 5-жильный кабель L1; L2; L3; N; PE, или 4-х жильный L1; L2; L3; N при условии использования схемы заземления TN-C-S или организации еще одного устройства заземления возле щитка.

Для подключения трехфазного домашнего оборудования собрать щит нужно будет по следующей схеме:

Сборка щита учета на 380 вольт выполняется многожильным проводом, сечением не менее 4 мм с цветной изоляцией. Рекомендуемые цвета — L1 красный, L2 белый, L3 черный, N синий, PE желто-зеленый. Чтобы правильно собрать трехфазный щиток, нужно внимательно смотреть на защитные устройства, на которых нанесены отметки фаз для подключения проводов. На данной схеме представлены четырехполюсные защитные аппараты УЗО, с дополнительной клеммой N, в обычных автоматах эта клемма может отсутствовать. По очереди установленные в щитке на DIN-рейку устройства начинаем коммутировать, отмеряем провод от клеммы L1 до клеммы L1 следующего за ним устройства, с запасом 30%, для удобства монтажа и эксплуатации.

Такую операцию проводим со всеми клеммами, однако учтите, что заранее нарезать отрезки не рекомендуется, потому что в процессе сборки заметите, что длина отрезка L1 намного короче монтажного отрезка L3. Еще лучше собрать щит, используя монтажную трехфазную шину, которая сэкономит место и сведет к минимуму шансы что-то перепутать. Отдельно ставим нулевую шину и шину РЕ, которую обязательно соединяем с корпусом щитка учета электроэнергии.

Если же у вас в квартире либо доме нет мощного оборудования, нужно собрать щиток на 380в таким образом, чтобы каждая фаза была равномерно нагружена однофазными потребителями. Пример такой сборки трехфазного электрощита в частном доме вы можете увидеть ниже:

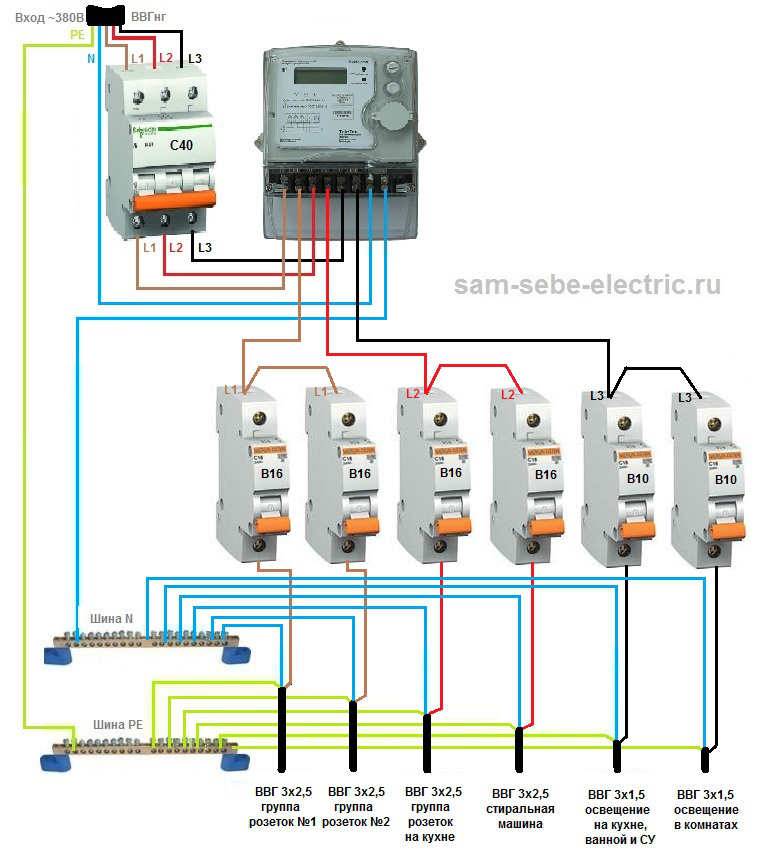

В данной схеме электрического щита фазы распределены на отдельную нагрузку, через однополюсные автоматы и дифференциальные выключатели. L1, L2 и L3 равномерно нагружены потребителями, согласно предварительно посчитанной предполагаемой нагрузке.

Не рекомендуется делать так — одна фаза на розетки, другая на освещение, третья на любые другие нужды, т.к

важно распределять нагрузку между L1, L2, L3. Если одна из фаз чрезмерно нагружена, происходит просадка напряжения на ней, в это же время на свободных происходит подъем напряжения

Это явления часто можно наблюдать в зимнее время, в жилом секторе. Если ваш сосед по фазе включил мощный потребитель, у вас в доме стали тускло светить лампы освещения, и холодильник натужно стал гудеть. Знайте это просадка вашей фазы. А в это же время у других соседей, запитанных от других фаз, начинают ярко светиться и взрываться лампы, перегорать техника, и даже может возникнуть пожар.

Что касается трехфазной нагрузки, для нее такой перекос будет фатальным. Чтобы этого не происходило, когда вы решите собрать щит, дополнительно установите реле контроля фаз и напряжения для трехфазной сети. Для однофазной сети выполняют подключение реле напряжения. Проконтролировать распределение нагрузки можно с помощью мультиметра с токовыми клещами, который показан на фото ниже.

Ну и последний вариант сборки щита учета электроэнергии на 380 вольт — смешанный, когда в домашней электросети присутствуют и трехфазные и однофазные потребители электроэнергии. В этом случае собрать электрощит нужно следующим образом:

Заключение договора на технологическое присоединение и технические условия

С момента получения сетевой организацией заявки на технологическое присоединение есть 30 дней, в течение которых она обязана подготовить проект договора на технологическое присоединение и технические условия (ТУ) на электроэнергию с мощностью присоединяемых объектов до 15 кВт — для бытовых нужд.

В случае, если значение предоставляемой потребителю мощности находится в интервале 100 — 750 кВт, то установленный срок подготовки проекта договора и ТУ сетевой организацией составляет 15 рабочих дней

Для чего необходимо получать ТУ на электроснабжение?

Технические условия на электроснабжение — это документ, содержащий в себе требования, которые необходимо выполнить, чтобы осуществить подключение к сетям электроэнергии, для увеличения потребляемой мощности и т.п. Он является приложением к договору на подключение к электросетям.

Получение этого документа является обязательным условием, выполнение которого позволит избежать проблем в процессе осуществления технологических работ по подключению участка (дома) к электроэнергии.

Какие данные содержатся в ТУ?

Прежде всего, проект ТУ на подключение электричества включает в себя план расположения объектов подключения, а также следующую информацию:

  • адрес участка;
  • название объекта;
  • категория надёжности, данные по напряжению и нагрузке (в кВт);
  • информация о параметрах электросети и наличия резервной мощности;
  • указание способа и точек подключения;
  • расчёт значения номинального тока короткого замыкания;

Например, если вы рассчитываете отапливать дом и получать горячую воду с помощью электроэнергии — об этом обязательно стоит сообщить.

ТУ должны соответствовать ГОСТ Р. Они устанавливают порядок и количество выполняемых работ каждой из сторон, заключивших договор.

Выполнение всех пунктов ТУ также необходимы для того, чтобы стороны договора могли подписать акт, подтверждающий завершение всех описанных работ.

Только после выполнения всех условий, указанных в ТУ, объект подключается к электросетям.

Какие документы нужны для получения ТУ?

При обращении в энергетическую организацию, с целью получения ТУ с собой следует иметь следующие бумаги:

  • ксерокопия паспорта заявителя;
  • ксерокопии документов, подтверждающих право владения участком (домом), подключаемым к электросетям. Копии должны быть заверены нотариусом;
  • разрешение на строительство;
  • документ, в котором представлены границы участка ( это может быть ситуационный план или топографическая съемка территории);
  • величина необходимой нагрузки (стандартная мощность для бытовых нужд — 15 кВт). Если необходимо больше — нужно указать требуемое значение.

Образец Договора на Технологическое присоединение к сети

Договор на технологическое присоединение к электрическим сетям должен содержать в себе такую информацию, как: реквизиты заявителя, описание точки присоединения к электрическим сетям, величину предельной для заявителя мощности, мероприятия, выполняемые сторонами в рамках договора, перечень прав сторон и их обязательств, размер платы и порядок выплаты стоимости присоединения к электросетям, порядок разграничения построенных объектов, ответственность каждой из сторон и порядок урегулирования возможных споров.

Типовой договор можно найти в приложении №8 к «Постановление Правительства РФ от 27.12.2004 N 861 (ред. от 30.01.2019) «Об утверждении Правил недискриминационного доступа к услугам по передаче электрической энергии и оказания этих услуг, Правил недискриминационного доступа к услугам по оперативно-диспетчерскому управлению в электроэнергетике и оказания этих услуг, Правил недискриминационного доступа к услугам администратора торговой системы оптового рынка и оказания этих услуг и Правил технологического присоединения энергопринимающих устройств потребителей электрической энергии, объектов по производству электрической энергии, а также объектов электросетевого хозяйства, принадлежащих сетевым организациям и иным лицам, к электрическим сетям» (с изм. и доп., вступ. в силу с 19.03.2019)». Вот ссылка на сам документ.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
