Варианты подключения радиаторов отопления в частном доме
Мы поговорили про способы прокладки труб по помещениям и выяснили, что наибольшей эффективностью обладают двухтрубные системы, так как они обеспечивают более равномерный прогрев всего здания. Если же здание маленькое, можно ограничиться однотрубной системой – так будет дешевле. Теперь мы поговорим о том, как подключить радиаторы отопления в частном доме. Существуют следующие схемы:
- Боковая схема;
- Нижняя схема;
- Нижняя для двухтрубных систем;
- Диагональная.
Давайте рассмотрим способы подключения радиаторов отопления в частном доме более подробно.
Боковая схема
Боковая схема подключения часто используется в многоквартирных домах, когда теплоноситель спускается сверху вниз, проходя через радиаторы в квартирах. Для того чтобы частично компенсировать остывание теплоносителя, делается подключение с перемычкой. Боковым способом подключаются радиаторы и в частных домах, по двухтрубной схеме – теплоноситель подается сверху, после чего проходит через радиатор и спускается в обратную трубу.
Иногда боковую схему называют односторонней – фактически, это одна и та же схема. Она рекомендована к использованию при установке крупногабаритных батарей отопления для обогрева помещений большой площади.
Нижняя схема
Рассматривая схемы подключения батарей отопления в частном доме, нельзя не упомянуть про нижнюю схему. В ней теплоноситель подводится в нижней части с одного бока и выходит с другого бока. Схема достаточно эффективная, но она ориентирована на однотрубные системы с последовательным подключением радиаторов. В двухтрубных системах такое подключение практически не используется. Нередко такую схему подключения радиаторов называют седельной.
Нижняя для двухтрубных систем
Некоторые батареи отопления устроены так, что входы и выходы у них расположены рядом (как правило, в нижней части). Такие батареи ориентированы на использование в двухтрубных отопительных системах. Схема не лишена определенных недостатков, связанных с неравномерным нагревом. То есть, самая дальняя часть батареи будет более прохладной, чем вся остальная поверхность. Поэтому использование подобных радиаторов не оправдано.
Диагональная схема
Диагональная схема подключения является одной из самых распространенных. Главным ее достоинством является равномерное распределение нагретого теплоносителя по батарее. Сам теплоноситель подается с правую верхнюю часть и удаляется через левую нижнюю часть (или наоборот). Благодаря тому, что он протекает по диагонали (и обязательно сверху вниз), обеспечивается равномерный прогрев всей батареи.
Данная схема ориентирована на использование в двухтрубных системах. В однотрубных системах наличие лишних изгибов вызовет увеличение гидравлического сопротивления.
Положительные стороны двухтрубной системы отопления с нижней разводкой
Схема отопления частного дома.
Благодаря такому устройству системы реальной становится возможность регулирования температуры внутри каждой отдельной комнаты, без влияния при этом ни на какие другие элементы, входящие в состав отопительной системы. Более того, такая конфигурация является еще и прекрасным способом сэкономить на покупке маломощного насоса, благодаря которому в трубах запускается процесс циркуляции жидкости. Это происходит, потому что потери давления в трубах, при устройстве такого рода отопления, сводятся к минимуму, а иногда, в более теплые периоды, совсем исчезают. Гидравлическое сопротивление системы отопления с подключенными двумя трубами тоже в разы меньше, нежели при последовательном однотрубном варианте. Поэтому внутри дома со спокойной душой можно будет установить трубы небольших диаметров, что значительно улучшит внешний вид отапливаемого помещения, ведь крупные трубы и радиаторы, расположенные на самых видных местах комнаты, выглядят весьма грубо и неэстетично.
Следующим важным плюсом является возможность отключения и замены одного из радиаторов, который по какой-либо причине вышел из строя. Ведь даже при поломке одного компонента системы она продолжает нормально функционировать. Тогда как последовательные системы отопления полностью, в таких ситуациях, выходят из строя. Ведь при двухтрубной разводке тепла на подающей трубе, прямо около радиаторов, устанавливаются запорные краны, которые, при появлении острой необходимости, можно перекрыть.
К другим несомненно положительным чертам системы отопления с нижней разводкой относят:
- небольшие тепловые потери, так как магистраль проводят по подвальному или подпольному помещению;
- способность функционировать в тех помещениях, где обустроены только нижние этажи;
- то, что на виду не остается ни один элемент запорной арматуры на подающих и обратных стояках, так как их легко установить в том же подвале.
К недостаткам этого рода разводки относят то, что в подающих стояках постоянно сохраняется низкое давление жидкости, ввиду чего снижается и уровень протока используемого теплоносителя.
Более того, при такой организации отопительной системы сохраняется постоянная необходимость из системы стравливать воздух вручную. Однако можно организовать дополнительно и воздушную трубу, но это усложнит и без того сложную систему, сделав ее еще и дорогой.
Схема обустройства отопительной системы
Основным элементом в каждой отопительной системе является нагревательный котел. Во многом схемы обвязки радиаторов отопления зависят от него. Если выбран нагревательный прибор напольного варианта изготовления, его не следует монтировать в верхней части отопительной конструкции, поскольку такое расположение снижает эффективности работы системы или даже способно привести к сбою в ее функционировании.
Обычно такие котлы не имеют устройств для отвода воздуха, а это нередко приводит к появлению воздушных пробок. Необходимо учитывать, что при отсутствии воздухоотвода, трубы подающего отрезка магистрали следует монтировать строго вертикально.
Узнать, имеет ли котел воздухоотводчик несложно – надо посмотреть, находятся или нет в его нижней части патрубки, которые предназначаются для подсоединения нагревательного прибора к отопительной системе. Подающую магистраль в этом случае соединяют с трубами обрата при помощи специального коллектора. Обычно патрубки имеются у газовых и электрических отопительных котлов настенного типа.
У некоторых моделей нагревательных агрегатов нет циркулярного насоса, расширительного бака и устройства регулировки давления. Все эти комплектующие элементы можно при необходимости приобрести и установить с учетом их месторасположения. Так циркулярный насос разумнее всего размещать на трубах обрата.
Что касается группы безопасности, то ее разрешается монтировать и на подающем отрезке контура, и на обратном (прочитайте: «Группа безопасности для отопления — делаем систему надежной «).
Когда делается обвязка батарей отопления полипропиленом, нужно учитывать тип системы, на которую предстоит устанавливать дополнительные компоненты. Если конструкция предусматривает естественную циркуляцию теплоносителя, то они вряд ли потребуются. В том случае, когда обвязка радиатора полипропиленом производится в конструкции с принудительной циркуляцией, нужно будет дополнительно использовать как циркулярный насос, так и другие элементы. После этого для проверки качества системы производят опрессовку радиаторов отопления.
В квартирах с центральным теплоснабжением сейчас принято устанавливать биметаллические радиаторы, а в частном домостроении более распространена обвязка алюминиевого радиатора или стальной отопительной батареи.
Как подключить радиатор отопления с нижним подключением?
Существует несколько способов подключения секционных батарей к отопительной системе. У каждого из них есть свои плюсы и минусы. Диагональное подключение идеально подходит при горизонтальном положении трубопровода, боковое позволяет осуществить соединение с одной стороны, а нижнее сочетается с интерьером и эстетично выглядит.
Особенности
Радиаторы с нижним подключением популярны за счет того, что помогают скрыть наличие труб.
Чаще всего данный способ встречается в частных домах, поскольку трубопровод находится непосредственно под строением.
Уходящие вниз трубы значительно освобождают полезную площадь и не бросаются в глаза. Однако стоимость секционных радиаторов, использующих нижнее подключение значительно выше других.
На данный момент производится только два вида батарей такого типа: стальные и панельные. Стальные радиаторы легко монтируются и имеют небольшие размеры. В панельных батареях используется термостатическая арматура с узлами подключения. От количества секций зависит быстрота нагрева помещения. Для маленьких комнат достаточно 3-6 панелей. Просторные помещения требуют большего количества секций.
https://youtube.com/watch?v=esXEbda3_qg
Стальные батареи во многом превосходят панельные, поскольку имеют возможность установки в любом положении и вода поступает в последнюю секцию напрямую. Что очень удобно в случае замены старых конструкций на новые. Они соответствуют всем типам подключения, в отличие от современных радиаторов, которые могут не подходить для многих старых систем отопления.
Стальные радиаторы отопления
Проблему старых двухтрубных батарей можно решить перекладкой. Правда такая операция обходится дороже и отнимает большое количество времени.
Монтаж
Во время проведения работ не стоит снимать производственную упаковку. В процессе установки радиаторы часто подвергаются механическому воздействию, что сказывается на внешнем виде конструкции. Наличие защитной пленки помогает избежать царапин и других повреждений поверхностей.
Устанавливать радиаторы стоит на высоте не менее семи сантиметров от пола и десяти сантиметров от окна. Это обеспечит правильную циркуляцию воздуха и легкость монтажа.
Точно определите, какая из труб является питательной, а какая дает обратную связь. С батарей разобраться проще, они имеют маркировку на торцах обозначающую узел подключения.
У каждого радиатора, использующего нижнее подключение имеется термостатический вкладыш. Он применяется для правильной регулировки температуры. Правда, за счет этой особенности, цена на радиаторы данного типа выше в среднем на 10%.
Виды подводки
Существует два способа подводки отопительной системы к батарее. Если обе трубы расположены с одной стороны, горячая вода поступает в верхнюю пробку батареи. Охлажденная вода выводится через нижнюю. Обе пробки располагаются рядом. Такой способ называется односторонним.
Радиатор отопления с односторонней нижней подводкой
Разносторонний способ предполагает подводку горячей воды с противоположной стороны от вывода холодной. Такой вариант отлично подходит к персональным системам отопления. Основное преимущество данного метода заключается в возможности движения воды в любом направлении. К тому же, протяженность линий ввода и вывода жидкости значительно меньше, как в двухтрубной батарее.
Радиатор отопления с разносторонней нижней подводкой
Биметаллические радиаторы
Сплавы, из которых производятся данные батареи, используют сталь и алюминий. Сталь используется в качестве материала, контактирующего с теплоносителем. Алюминий же исполняет роль теплопроводящего элемента.
Все биметаллические радиаторы могут быть разборными либо цельными. Преимущество монолитных батарей заключается в возможности работы при высоком давлении. Это обеспечивает безопасную эксплуатацию конструкции.
Выбор подключения
Во время определения способа подключения в первую очередь необходимо учитывать схему отопления и соединение узлов системы. Правильный подбор, позволить использовать батареи с максимальной эффективностью. Нарушение же приведет к потере мощности.
Учитывайте, что нижнее подключение понизит КПД системы отопления. Однако удобства, создаваемые таким способом, могут иметь решающее значение при выборе. Главное учитывать все особенности отопительной системы и тогда радиатор прослужит долгое время без лишних вложений средств.
Мастер-класс. Пример установки радиатора отопления своими руками
Рассмотрим алгоритм действий при подключении батареи к системе отопления.
Шаг 1. Для начала подготовьте и соберите сам отопительный радиатор. Очистите все резьбовые отверстия от заводской смазки, для чего можете использовать специальное чистящее средство и ершик.
Подготовка радиатора
Шаг 2. Закончив обработку, удалите остатки чистящего средства бумажной салфеткой
Важно, чтобы отверстия получились максимально чистыми и сухими
Отверстие вытирается насухо
Шаг 3. Установите переходники (в нашем примере это ½ и ¾ дюйма).
Переходник
Шаг 4. Установите «американку» от крана на переходник, который вы установили заранее. Для закручивания используйте специальный ключ для «американок». В результате вы оборудуете пару отверстий – входной и выходное (в примере они располагаются диагонально).
Устанавливается «американка»Ключ для «американок»Используется ключ для «американок»
Шаг 5. На ненужные отверстия, нуждающиеся в закрытии, установите заглушки.
Установка заглушки
Шаг 6. Подготовьте хвостовики (это специальные тонкие трубки), разрежьте их. Снимите в хвостовиках внутреннюю фаску
Затем пощупайте внутренние части – важно, чтобы там не чувствовались заусенцы
Подготавливается трубка (хвостовик)Приспособление для снятия внутренней фаски
Шаг 7. Наденьте на трубку гайку, проставку из латуни и резинку (именно в такой последовательности). Затем расширьте трубку при помощи специального приспособления, вставив его внутрь до упора. После расширения трубка уже не сможет выскочить со своего места под действием давления во время эксплуатации отопительной системы.
Расширение трубы
Шаг 8. Пододвиньте резинку и другие детали к расширенному краю, присоедините переходник.
Шаг 9. Разметьте место, где радиатор будет установлен на стене, в соответствии с описанными выше требованиями. Для начала определите центр подоконника, отмерьте вниз 10 см – крепления батареи будут располагаться именно на таком уровне.
Нанесение разметки
Шаг 10. Прочертите линию установки держателей параллельно подоконнику на расстоянии 10 см. Сами держатели будут крепиться на дюбели.
Черчение линии установки держателей
Шаг 11. Другое крепление будет располагаться в 12 см от поверхности пола по вертикальной центральной линии.
Установка нижнего крепления
Шаг 12. Установите батарею на крепления, выровняйте ее по уровню.
Монтаж радиатора отопления
Шаг 13. Наметьте на стене места, где будут располагаться штробы (в нашем примере прокладку труб будет осуществляться внутри стены). Сделайте это во всех местах, где трубы будут подключены к радиатору.
Разметка для будущего штробирования стен
Шаг 14. Выполните штробирование намеченных ранее участков. Снимите батарею, чтобы было удобнее проводить работы.
Штробирование
Шаг 15. Подготовьте трубки. Нанесите отметку, по которой они будут отрезаться, как показано на картинке ниже.
Подготовка трубок для подключения радиатора
Шаг 16. Подключите к мягкой подводке, проложенной в стене, батарею, кран. Плотно закрутите все соединения. Ввод должен располагаться сверху, а вывод, соответственно, снизу.
Подключение трубопровода
Видео – Как установить отопительный радиатор
Если выберите подходящую схему и ознакомитесь со всеми нюансами подключения, то установка радиатора своими руками пройдет быстро и без каких-либо проблем. Нужно лишь действовать внимательно, делать все качественно. От того, насколько правильно вы все сделаете, зависит качество обогрева вашего дома!
Отопительные батареи с боковым подключением

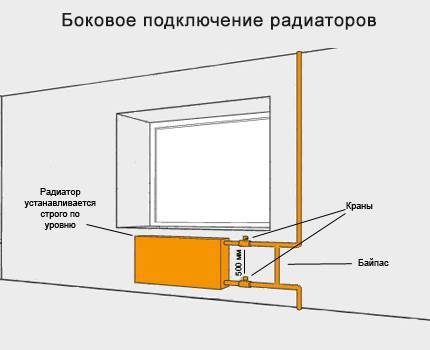

При подключении батарей отопления в частном доме сбоку существует несколько больше вариантов: в данном случае подающий и отводящий трубопроводы могут быть подключены в два патрубка, поэтому вариантов будет целых четыре.
При таком виде подключения радиаторов отопления в частном доме, как диагональное, можно добиться максимальной эффективности обогрева. Такое подключение считается эталонным, оно применяется изготовителями своей продукции для испытаний. Другие типы подключения являются не такими эффективными. Происходит это по причине того, что в случае диагонального подключения теплоноситель подают на верхний вход с одной стороны, после чего он, минуя весь радиатор, выходит с другой стороны снизу.
При использовании одностороннего подключения радиаторов отопления в частном доме трубопроводы в них врезают с одной стороны – входная труба проходит сверху, а обратка находится снизу. Иногда такой вариант подключения является более удобным, например, если стояк проходит сбоку батареи. Это можно часто встретить в квартирах.
Подвод теплоносителя снизу применяется не так часто, потому что такой подход является менее удобным с точки зрения расположения труб. Данный вариант подсоединения радиатора имеет практически такую же эффективность – несколько ниже, всего на 2 %. Но это возможно лишь в случае наличия в радиаторах не более 10 секций. Если батарея будет иметь большую длину, то ее отдаленный край не сможет хорошо прогреваться или вообще будет холодным. Панельные радиаторы лишены этого недостатка, так как они оснащены трубками, удлинителями потока – они доставляют теплоноситель за центр радиатора. Такие приспособления могут быть установлены в радиаторы из алюминия или биметалла для повышения теплоотдачи.
Определяясь, как лучше подключить радиаторы отопления, можно использовать нижнее, или седельное подключение. Среди всего перечня подключений, седельное считается самым неэффективным. Потери могут достигать 12-14 %. Однако оно является самым незаметным, так как в этом случае трубы укладываются по полу или под ним, поэтому его по праву можно назвать самым эстетичным. Чтобы теплопотери никак не влияли на температуру в помещении, можно приобрести радиаторы помощнее.
Такой метод подключения нежелательно использовать в системах с естественной циркуляцией теплоносителя. Но если установлен насос, то функционировать такая схема будет довольно неплохо. Иногда достигают такой же эффективности, как при использовании бокового подключения. Объясняется это тем, что во время движения теплоносителя с определенной скоростью, появляются вихревые потоки, вся поверхность прогревается, улучшая теплоотдачу. Такие явления еще не до конца изучены, поэтому определить, как поведет себя теплоноситель в тех или иных случаях, на данный момент не представляется возможным.
Схемы подключения радиаторов

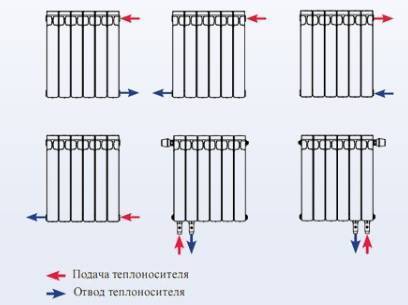

Насколько хорошо будут греться радиаторы зависит от того, как в них подавать теплоноситель. Есть более и менее эффективные варианты.
Радиаторы с нижним подключением
Все радиаторы отопления имеют два типа подключения — боковое и нижнее. С нижним подключением никаких разночтений быть не может. Есть всего два патрубка — входной и выходной. Соответственно, с одной стороны в радиатор подается теплоноситель, с другой отводится.

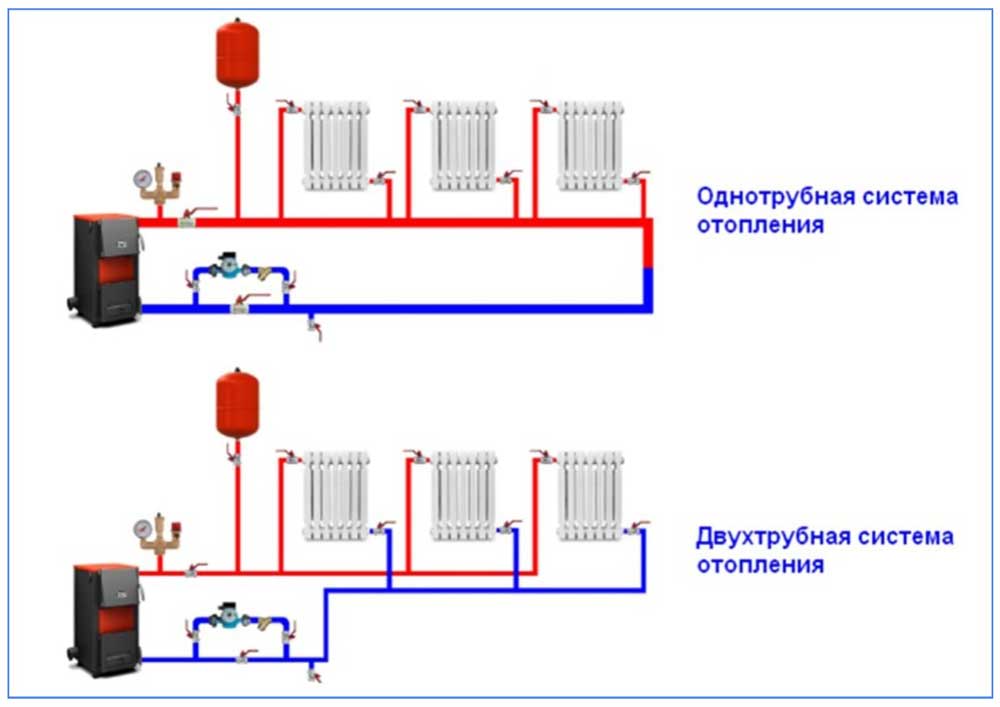

Нижнее подключение радиаторов отопления при однотрубной и двухтрубной системе отопления
Конкретно, куда подключать подающий, а куда обратный написано в инструкции по монтажу, которая обязательно должна быть в наличии.
Батареи отопления с боковым подключением
При боковом подключении вариантов намного больше: тут подающий и обратный трубопровод можно подсоединить в два патрубка, соответственно, вариантов четыре.
Вариант №1. Диагональное подключение
Такое подключение радиаторов отопления считают наиболее эффективным, его берут за эталон и именно так испытывают производители свои отопительные приборы и данные в паспорте по тепловой мощности — для такой подводки. Все остальные типы подключения менее эффективно отдают тепло.
Диагональная схема подключения радиаторов отопления при двухтрубной и однотрубной системе
Все потому, что при диагональном подключении батарей горячий теплоноситель подается на верхний вход с одной стороны, проходит через весь радиатор и выходит с противоположной, нижней стороны.
Вариант №2. Одностороннее
Как понятно из названия, подключаются трубопроводы с одной стороны — подача сверху, обратка — снизу. Этот вариант удобен, когда стояк проходит сбоку от отопительного прибора, что часто бывает в квартирах, потому именно такой тип подключения обычно и преобладает. Когда теплоноситель подводится снизу, такая схема используется нечасто — не очень удобно располагать трубы.
Боковое подключение для двухтрубной и однотрубной системы
При таком подключении радиаторов эффективность нагрева только чуть ниже — на 2 %. Но это только если секций в радиаторах немного — не более 10. При более длинной батарее ее дальний от край будет плохо греться или вообще останется холодным. В панельных радиаторах для решения проблемы ставят удлинители потока — трубки, которые доводят теплоноситель чуть дальше середины. Такие же устройства можно устанавливать в алюминиевые или биметаллические радиаторы, улучшая при этом теплоотдачу.
Вариант №3. Нижнее или седельное подключение
Из всех вариантов седельное подключение радиаторов отопления самое малоэффективное. Потери составляют примерно 12-14%. Но данный вариант самый незаметный — трубы обычно укладываются по полу или под ним и такой способ наиболее оптимальный с точки зрения эстетики. А чтобы потери не влияли на температуру в помещении, можно радиатор взять чуть более мощный чем требуется.
Седельное подключение радиаторов отопления
В системах с естественной циркуляцией такой тип подключения делать не стоит, а вот при наличии насоса работает она неплохо. В некоторых случаях даже не хуже бокового. Просто при какой-то скорости движения теплоносителя возникают вихревые потоки, вся поверхность разогревается, повышается теплоотдача. Данные явления пока не изучены до конца, потому спрогнозировать поведение теплоносителя пока невозможно.
