Однотрубная горизонтальная

Самый простой вариант однотрубной горизонтальной системы отопления с нижним подключением.

При создании системы отопления частного дома своими руками схема с однотрубной разводкой может оказаться самой выгодной и дешевой. Она одинаково хорошо подходит как для одноэтажных домов, так и для двухэтажных. В случае с одноэтажным домом она выглядит очень просто – радиаторы соединяются последовательно – с целью обеспечения последовательного протекания теплоносителя. После последнего радиатора теплоноситель отправляется по цельной обратной трубе в котел.

Достоинства и недостатки схемы

Для начала мы рассмотрим основные достоинства схемы:

  • простота реализации;
  • отличный вариант для небольших домов;
  • экономия материалов.

Однотрубная горизонтальная схема отопления – отличный вариант для небольших помещений с минимальным количеством комнат.

Схема действительно очень простая и понятная, поэтому с ее реализацией сможет справиться даже новичок. Она предусматривает последовательное соединение всех устанавливаемых радиаторов. Это идеальная схема разводки отопления для частного дома небольших размеров. Например, если это однокомнатный или двухкомнатный дом, то «городить» более сложную двухтрубную систему не имеет особого смысла.

Глядя на фото такой схемы, мы можем отметить, что обратная труба здесь цельная, она не проходит через радиаторы. Поэтому такая схема более экономичная в плане расхода материалов. Если у вас нет лишних денег, такая разводка станет для вас наиболее оптимальной – она сэкономит деньги и позволит обеспечить дом теплом.

Что касается недостатков, то их мало. Главным недостатком является то, что последняя батарея в доме будет холоднее, чем самая первая. Это связано с последовательным проходом теплоносителя через батареи, где он отдает накопленное тепло в атмосферу. Еще одним недостатком однотрубной горизонтальной схемы является то, что при выходе из строя одной батареи придется отключать сразу всю систему.

Несмотря на определенные недостатки, такая схема обогрева продолжает использоваться во многих частных домах небольшой площади.

Особенности монтажа однотрубной горизонтальной системы

Создавая водяное отопление частного дома своими руками, схема с однотрубной горизонтальной разводкой окажется самой простой для реализации. В процессе монтажа необходимо смонтировать батареи отопления, после чего соединить их отрезками трубы. После подключения самого последнего радиатора необходимо развернуть систему в обратном направлении – желательно, чтобы отводящая труба проходила по противоположной стене.

Однотрубная горизонтальная схема отопления может использоваться и в двухэтажных домах, каждый этаж здесь подключается параллельно.

Чем больше ваше домовладение, тем больше в нем окон и тем больше в нем радиаторов. Соответственно, растут и тепловые потери, в результате чего в последних комнатах становится ощутимо прохладнее. Компенсировать падение температуры можно путем увеличения количества секций на последних радиаторах. Но лучше всего смонтировать систему с байпасами или с принудительной циркуляцией теплоносителя – об этом мы расскажем чуть позже.

Аналогичная схема отопления может быть использована для обогрева двухэтажных домов. Для этого создаются две цепочки радиаторов (на первом и втором этажах), которые подключаются параллельно друг другу. Обратная труба в этой схеме подключения батарей одна, она начинается от последнего радиатора на первом этаже. Туда же подключается обратная труба, спускающаяся со второго этажа.

Какой котел лучше выбрать?

Безусловно, из всех видов отопления и котлов необходимо выбрать наиболее экономичный, компактный и удобный для установки в частном доме с последующей эксплуатацией.

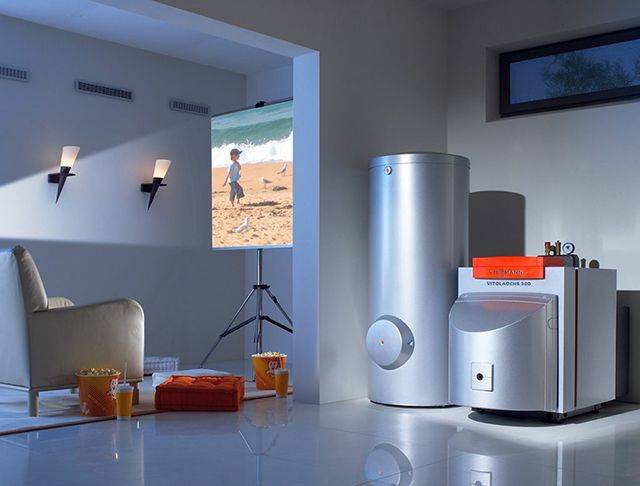

Газовое оборудование. Среди его преимуществ выделяют высокую экономичность, особенно в Российской Федерации, доступность и простота установки. К недостаткам относится необходимость регулярной влажной уборки радиаторов в помещениях, взрывоопасность и невозможность спонтанного отключения в зимнее время. Также необходимо, чтобы рядом с частным домом имелась линия газопровода, без которой газовый котел просто не заработает. КПД газовых котлов лежит в пределах 70-96%, что зависит от конкретного вида котла.

Электрокотлы. Основным преимуществом данного вида оборудования выступает то, что линия электропередач почти всегда пролегает рядом с каждым частным домом. Также работа электрического котла не создает шумовых помех, высоко автоматизирована, обладает точной регулировкой мощности работы котла и температурного режима в помещениях

Особое внимание заслуживает отсутствие вреда экологии и нужды в построении дымохода. Недостатки же включают высокую стоимость эксплуатации, которая напрямую зависит от размеров частного дома и времени работы котла

КПД составляет около 95%.

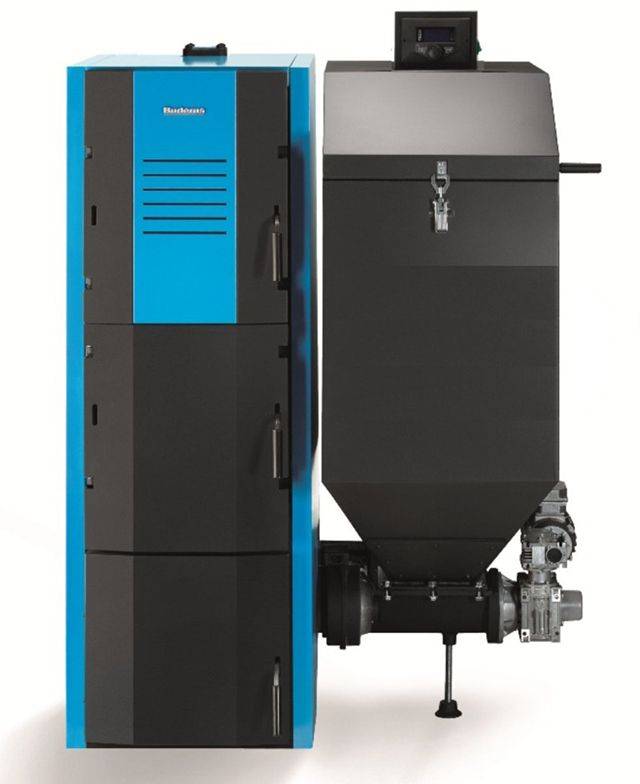

Твердотопливные котлы. Они представляют собой оборудование, работающее на твердых видах топлива (уголь, торф, дрова). Твердотопливное оборудование не зависит от наличия или отсутствия газа или электроэнергии, доступно, безопасно и дешево по ценовой политике. Тем не менее, среди недостатков выделяют необходимость периодического очищения топки и постоянного пополнения запасов топлива в ней. КПД этого вида котлов не более 5-10%.

Комбинированные котлы. Этот вид способен работать на разных типах топлива, что является большим его преимуществом. Также при их использовании происходит надежное обеспечение безопасности всей системы и независимость процесса работы котла. Плюсом выступает и то, что комбинированное оборудование часто применяют в качестве резерва. Несмотря на все преимущества, этот тип оборудования для отопления дорог, низок по своей мощности и требует отдельного помещения для хранения всех видов топлива. КПД составляет 80-90%.

Альтернативная энергия, к которой относятся солнечные коллекторы и тепловые насосы. Данный вид оборудования пользуется энергией окружающей среды и создает тепло в частном доме. Преимуществами являются пониженная опасность пожаров в доме, отсутствие неприятных запахов, необходимости постоянно менять топливо, экономичность в отношении финансов и энергии. Недостаток же это низкий уровень рентабельности, но именно этот тип оборудования считается прогрессивным и устремленным в будущее.

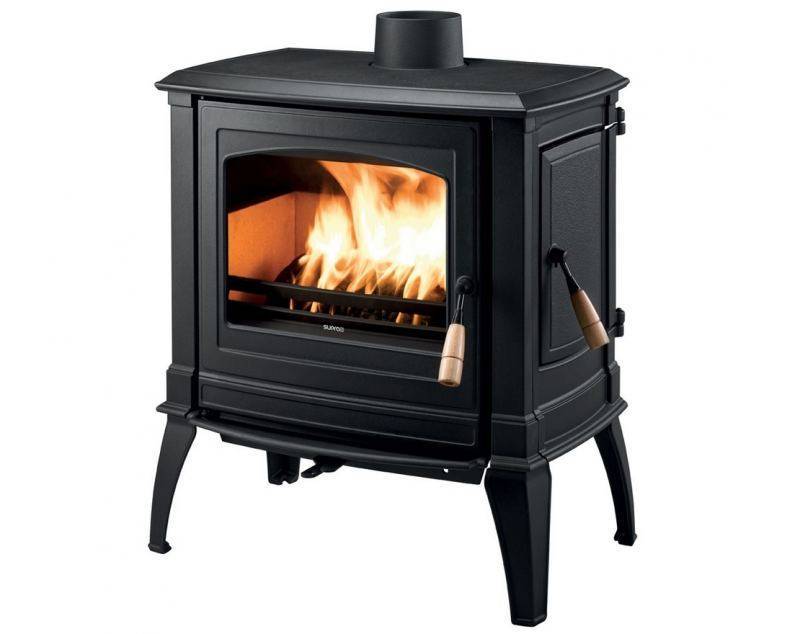

Печное отопление. Оно неравномерно прогревает весь объем помещения, обеспечивая тем самым ощущаемый перепад в температурах. Полноценно прогреть печью можно только небольшой по размерам дом, что говорит о необходимости применения более современного типа отопительной системы.

Для правильной покупки подходящего котла требуется его расчет по площади. Для этого необходимо знать площадь комнаты в м2 и удельную мощность, определенную конкретно для каждой области страны. Удельная мощность котла рассчитывается как произведение площади и стандартной мощности для каждой области, разделенное на 10. Результат получается в киловаттах.

Делаем расчет отопления

Перед тем, как сделать дома водяное отопление, необходимо все тщательно просчитать. Заметим, что потребности в отоплении в прямом отношении зависят от потерь тепла через стены, потолки и полы, двери и окна. Именно поэтому в процессе расчета мощности котла нужно учесть и такие факторы. При этом используются специальные нормы, которые необходимо изучить и рассчитать все применительно к вашему климату.

Обычно драгоценное тепло уходит именно через наружные стены, а теплопотери возрастают при больших перепадах температур между внутренними и внешними. Так, нормальная температура (обычно +20 градусов по Цельсию) внутри помещений суммируется с самой большой отрицательной температурой зимы (то есть, холодного сезона) вашей местности.

Для примера приведем такие расчеты. При температуре -30 градусов потери тепла стен в зависимости от материалов будут такими:

  • Кирпичные (2.5 кирпича), со штукатуркой внутри – 89 Вт/кв.м.
  • Кирпичные (2 кирпича), со штукатуркой внутри – 104 Вт/кв.м.
  • Рубленные (250 мм), обшивка внутри – 70 Вт/кв.м.
  • Сделанные из бруса (180 мм), обшивка внутри – 89 Вт/кв.м.
  • Сделанные из бруса (100 мм), обшивка внутри – 101 Вт/кв.м.
  • Каркасные (200 мм), внутри керамзит – 71 Вт/кв.м.
  • Пенобетонные (200 мм), со штукатуркой внутри – 105 Вт/кв.м.

При такой же отрицательной температуре потери тепла ограждающих конструкций:

  • Перекрытие чердака из дерева – 35 Вт/кв.м.
  • Перекрытие подвала деревом – 26 Вт/кв.м.
  • Двери деревянные, двойные (без утепления) – 234 Вт/кв.м.
  • Окна с деревянной рамой (двойной) – 135 Вт/кв.м.

Чтобы верно посчитать теплопотери, необходимо определить точную площадь наружных (торцевых) стен, потолка, пола, дверей и окон, умножить на теплопотерю с кв.м. их материалов, после чего результаты суммируются.

https://youtube.com/watch?v=mVNWfHKN-Pw

Расчет

Решив проводить все ремонтные работы своими руками, необходимо самостоятельно осуществить проектирование отопительной системы и ее расчет.

Однако нужно следовать определенной инструкции:

Чтобы правильно рассчитать нужную мощность отопительной системы для загородного дома, необходимо учитывать все возможные факторы
Прежде всего, надо обратить внимание на то, в какой климатической зоне расположен дом

Далее важно рассчитать, какая мощность имеется у источника теплоэнергии, а также понять, каков объем потерь тепла.
Стоит учесть объем помещений, которые будут отапливаться, и их площадь.
Далее следует рассчитать необходимое количество устанавливаемых радиаторов, а также их размер
Сюда входит и утепление всех ограждающих конструкций.
Когда для каждого помещения определено необходимое количество тепла, можно проводить выбор типа обогревательных приборов, а также заняться их расчетами. Проще всего проводить расчеты, касаемые электронагревательных элементов, электрическая мощность которых практически равна тепловой энергии.

  • Нужно рассчитать установку радиаторов так, чтобы температура в гостиной и кухне была не менее 18 градусов, в спальных помещениях – до 22 градусов, а в детской комнате – до 24 градусов.
  • Для каждого устанавливающегося радиатора необходима обвязка. Вот поэтому все секции ставятся очень плотно с целью экономии арматуры трубопровода.
  • Самое простое решение в расчете – поделить число батарей для комнаты на количество оконных проемов в ней. Однако не всегда достаточно будет установить радиаторы под подоконниками, можно в дополнение сделать монтаж некоторых нагревательных приборов в местах отдыха или работы. Система отопления должна покрывать все потери тепла в доме, помимо этого, должен быть еще и запас до 25 процентов. Запас делается для того, чтобы отопление не работало на износ, он используется только во внештатных ситуациях.

  • Работа по расчету газовых котлов является самой тяжелой частью проекта. Ведь это не только правильный подбор нужной мощности, но и грамотная организация вывода сгораемых продуктов. Чтобы можно было регулировать скорость тяги, специалисты рекомендуют установить автоматические шиберы, а также дымососы- вентиляторы. Если имеются остатки тепла, то их можно собирать при помощи экономайзера, который включен в цепь из обратного тока. А вот забор воздуха горения можно делать с улицы, а не в котельной.

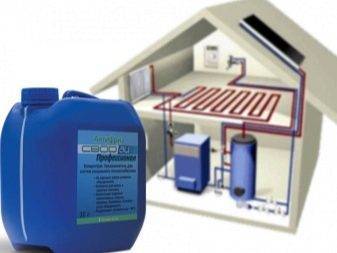

  • Система отопления, работающая на жидком теплообменнике, тоже имеет свои особенности. Тут нужно спроектировать уровневую схему трассировки трубопровода. При этом в обязательном порядке следует определить общее состояние водоизмещения системы. Также стоить компенсировать расширение теплоносителя при помощи изготовления расширительного бака. После надо определить нужную скорость циркуляции.
  • В комнате обязательно должно быть окно. Его площадь рассчитывается умножением объема самой котельной на коэффициент 0, 003. Оно не только обеспечит естественное освещение, но и защитит от взрыва в случае утечки газа. Для той же цели двери в котельную ставятся так, чтобы была возможность открывать их только наружу.

  • В архитектурную часть проекта входит не только строительство котельной, но также расчет и выбор дымохода. Для верного расчета мощности оборудования необходимо учитывать не только диаметр дымохода, но и объем труб. Для начала нужно произвести все вычислительные работы. Для этого особых знаний не потребуется, достаточно будет воспользоваться калькулятором.
  • Котельная не должна быть меньше пятнадцати кубических метров, а высота помещения – ниже двух с половиной метров. Также к котлу необходимо обеспечить доступ. Стены должны быть огнестойкими, то есть сделанными из кирпича или бетона. Если выстроить их из других материалов, то нужно нанести на их поверхность специальное покрытие, например, асбестовое.
  • Также в таком помещении в обязательном порядке должна быть приточно-вытяжная вентиляция. На каждые десять киловатт мощности котла должна быть форточка, имеющая площадь в десять квадратных сантиметров. Диаметр трубы для дымохода должен быть не меньше отверстия самого котла.

Порядок проведения работ

Если все готово, можно приступать к монтажу. Вот основные его этапы:

Установка котла

Подключение теплогенератора к системе газоснабжения может осуществлять только сотрудник газового хозяйства, но все остальное пользователь вправе сделать самостоятельно. Прежде всего, нужно правильно выбрать место для котла. Он должен стоять поближе к дымоходу, так чтобы длина соединяющей их трубы не превышала 25 см. Площадь поперечного сечения дымохода должна быть не меньше, чем у дымоотводящего патрубка котла.

Объем помещения должен составлять не менее 15 куб. м, а при мощности котла свыше 75 кВт – по 0,2 куб. м на каждый киловатт.

Схема отопления с газовым котлом

В помещении должно быть окно, минимальная площадь которого определяется из расчета 0,03 кв. м на каждый куб. м объема.

В котельную должен поступать свежий воздух – непосредственно с улицы либо через соседнее помещение, например, через кухню.

Подключать полимерные трубы непосредственно к котлу нельзя. Между ними и теплогенератором должен быть металлический участок длиной не менее 3 м.

Разметка

Перед тем как продолжить монтаж системы отопления, нужно отметить на стенах местоположение крепежных элементов и отверстий для пропуска труб.

Разметку отверстий под кронштейны радиаторов удобнее всего наносить при помощи шаблона.

Если предполагается использовать секционные радиаторы большой длины, то кронштейны нужно располагать не только с краю, но и посредине, чтобы избежать провисание прибора с его последующей деформацией и разгерметизацией.

Установка оборудования и монтаж трубопроводов систем отопления

Рассмотрим монтаж системы отопления из полипропиленовых труб. Перед навешиванием радиатора на стене можно закрепить лист фольги, которая уменьшит теплопотери за счет отражения инфракрасного излучения. Еще один полезный прием – установка над радиатором плавно изгибающегося жестяного козырька, который облегчит нагретому воздуху выход из-под подоконника.

Циркуляционный насос устанавливают на линии «обратки» перед самым котлом. Здесь теплоноситель является наиболее холодным, а значит, насос прослужит дольше.

Этот участок хорошо подходит и для мембранного расширительного бака. Последний очень не любит турбулентность, и как раз перед циркуляционным насосом она почти никогда не наблюдается.

Воздухоотводчик устанавливается в самой высокой точке контура.

Готовая отопительная система с трубопроводом

Соединения в полипропиленовых и металлопластиковых трубопроводах выполняются разными способами. Детали из полипропилена свариваются, для чего их нужно разогреть на специальном инструменте, называемом в обиходе паяльником или утюгом.

Время выдержки строго регламентировано и зависит от диаметра детали и толщины ее стенки. После разогрева одна из деталей одевается на другую и по мере остывания они образуют прочный сплав.

Ни в коем случае нельзя сваривать полипропиленовые трубы между собой встык, без применения муфты. Такое соединение не выдержит внутреннего давления и очень быстро даст течь.

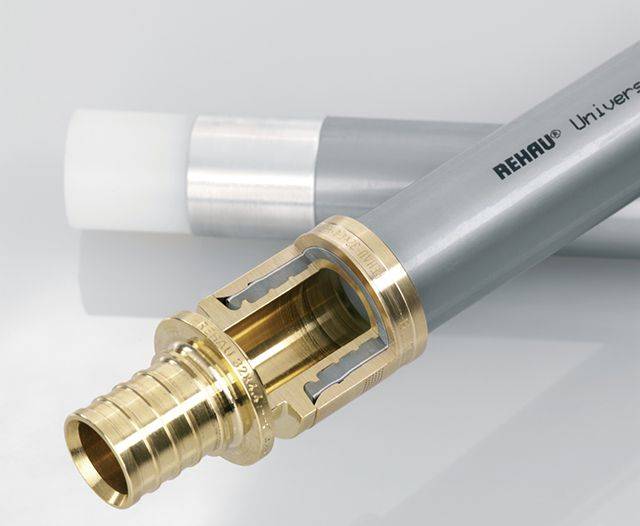

Для присоединения металлопластиковой трубы к арматуре или радиатору на ней необходимо закрепить фитинг. Фитинги бывают двух видов:

  1. Обжимные: самый доступный, а соответственно, и самый популярный вариант. Деталь состоит из штуцера, разрезного кольца (сухаря) и накидной гайки. Первой на трубу надевается гайка, затем – сухарь, после чего в нее вводят штуцер. Теперь сухарь нужно надвинуть на штуцер, а следом за ним – накидную гайку, которая при этом навинчивается на имеющуюся на штуцере резьбу. Затягивать гайку нужно до того момента, пока не услышите четырехкратное поскрипывание материала. У обжимных фитингов есть существенный недостаток: время от времени их приходится подтягивать, иначе они начнут подтекать. По этой причине их нельзя замуровывать в стены.
  2. Пресс-фитинги: более дорогая, но зато и гораздо более надежная разновидность. Фитинг имеет гильзу, которая обжимается специальными клещами вокруг штуцера после надевания на него трубы. При таком исполнении протечки исключены, так что трубы с пресс-фитингами можно безбоязненно прокладывать скрытым способом.

Перед протяжкой трубы через отверстие в стене ее конец следует обмотать полиэтиленовой пленкой во избежание попадания внутрь мусора.

Собранную систему нужно подвергнуть испытанию давлением – опрессовке. Для этого используют ручной или электрический опрессовщик. С его помощью в системе на несколько часов создают давление в 1,5 – 2 раза выше номинального.

Если за время испытаний показания манометра не изменились, значит, протечки отсутствуют.

Стояки отопления и установка в дачной постройке

Для установки стояков отопления (рис 2) важно придерживаться определенных указаний:

  • Установка стояков должна совершаться лишь по шнуровому отвесу.
  • Данные трубы по своей длине и ширине стоит уменьшать, в целях экономии металлического материала.
  • Самым выгодным местом на даче под стояк отопления является угол постройки, который образуют наружные стены.
  • Если дом имеет несколько этажей, то под лестничными клетками стояки располагаются дополнительно.
  • Если стояки отопления планируются скрытыми в стенах, то их прикосновения к конструкциям должно быть исключено.
  • Там, где стояк проходит перекрытие, он устанавливается в специальную жестяную гильзу или обрезанные широкие трубы. Гильзы по краям должны на 2-3 см быть выше пола или потолка, чтобы во время нагрева эти трубы отопления не испортили штукатурку.
  • Если стояк проходит сквозь деревянные сооружения – тем местам необходима изоляция.

Особенности выбора и установки труб

Монтаж системы отопления своими руками предусматривает предварительный выбор подходящих для этого труб.

Чаще всего для изготовления продукция данного типа используются следующие материалы:

  • Сталь.
  • Медь.
  • Нержавейка.
  • Полипропилен.
  • Полиэтилен.
  • Металлопластик.

Использование для организации систем отопления изделий из обычного черного металла в настоящее время почти не практикуется, по причине значительной подверженности ржавлению и забиванию внутреннего прохода. Самостоятельный монтаж подобных изделий вызывает значительные сложности: это под силу только хорошему сварщику, способному обеспечить качественную стыковку. Хотя это не останавливает некоторых домовладельцев, которые для обустройства автономного отопления используют трубы из обычной стали.

Более надежным вариантом являются трубы из меди и нержавеющей стали, хотя на обустройство системы в таком случае придется выложить немалые финансы. Изделия этого типа отличаются надежностью, долговечностью и стойкостью к высокому давлению и нагреванию. В общем, если есть деньги, лучше использовать медь или нержавейку. Для стыковки медных трубок используется пайка, а нержавеющих – разборные и прессовые фитинги. Особенно удобен при прокладке скрытой проводки последний вариант. Обвязывать котлы и организовывать магистрали внутри котельной рекомендуется только при помощи металлических труб.

Более дешевый вариант – использовать для организации отопления полипропиленовые трубы. Лучше всего из всех разновидностей ППР продукции выбирать изделия с алюминиевой или стекловолоконной армировкой. Чтобы смонтировать систему отопления данного типа, придется хорошо постараться, хотя стоимость расходного материала очень дешевое. В плане декоративных качеств пропилен уступает прочим пластикам.

Для стыковки труб ППР и фитингов используется пайка, уровень качества которой проверить довольно сложно. При несоблюдении должного температурного режима пайки обязательно возникнут проблемы с протеканием или перекрыванием расплывшимся полимером внутренности трубопровода. Заметить подобные ошибки по ходу монтажа практически невозможно: проявляются они уже по ходу эксплуатации.

При самостоятельном обустройстве отопительной системы лучше всего использовать металлопластиковые или полиэтиленовые трубы, которые обойдутся несколько дороже полипропиленовых. Особенная простота в выполнении стыков позволяет справиться с этой задачей даже новичкам. Коммуникации данного типа отлично подходят для скрытого прокладывания в стяжке или стенах: главное — использовать в качестве соединительных элементов прессованные, а не разборные фитинги.

Металлопластиковые и полиэтиленовые трубопроводы могут прокладываться как открытым путем, так и маскироваться с помощью декоративных экранов. Также их можно использовать в системах теплых полов. Материал PEX старается вернуться в прежнее положение, что сообщает трубе некоторую волнистость. Для полиэтилена PE-RT и металлопластика подобные дефекты незнакомы: их можно без опаски изгибать в любом направлении.

Инструкция по проектированию систем отопления

Если подойти правильно и с умом, то сделать проектирование систем отопления и водоснабжения можно и самостоятельно. Сначала выберите подходящую именно вашему дому систему. Многие дома в сельской местности находятся на печном отоплении. Оно надёжно, проверено веками. Но есть небольшие минусы: нужно регулярно заготавливать дрова и в доме часто возникают перепады температуры.

Печь является одним из самых простых способов устройства отопления частного дома

Изучите примеры проектов системы отопления. Посмотрите, насколько подходят вам системы отопления с использованием электричества и газовых котлов. Если вы уверены в бесперебойной подаче электроэнергии, то можете их использовать. Котлы не имеют тех недостатков, которые есть у печи, но зато зависят от электроэнергии. Поэтому хорошим решением может быть комбинированное отопление. Оно включает в себя дровяную печь и котёл, например, газовый. Тогда вы будете меньше зависеть от различных неожиданностей.

Для начала нужно знать объём и площадь помещения, которое будет отапливаться, выполнить все замеры и сделать таблицу, в которой вы будете суммировать объёмы жилых и подсобных помещений. Сделайте её удобной для вас, чтобы было понятно и просто посмотреть нужную информацию. Затем на схеме дома выделите те места, где вы хотите монтировать отопительные приборы (такие, как: стояки, печи, котлы, радиаторы и так далее). Сделайте схему разводки труб отопления, конечно, если такие у вас предусмотрены.

Чертеж системы отопления

Когда делается проектирование и расчет систем отопления, необходимо принимать во внимание взаимное расположение жилых помещений. Если дом имеет больше одного этажа, нужно будет составлять поэтажный план и указывать места, где будут установлены дымоходы, стояки и другие коммуникации

Обязательно необходимо предусмотреть систему защиты дома от возгорания. Особенно это нужно, если решено использовать печное отопление, особенно там, где трубы отопления будут выводиться наружу.

Разработка проекта отопления учитывает и расположение дома по отношению к розе ветров и даже сторон горизонта. Хорошо бы иметь данные о ветровой нагрузке в среднем за год, они позволят сделать отопление эффективнее и экономичное. И правильно рассчитать нужную мощность и количество приборов отопления.

Карта ветровой нагрузки России

Принимая во внимание выбранный вами тип отопления, приготовьте материалы, инструменты и оборудование, которое вам понадобиться. Для облегчения работы можно составить подробный список всего необходимого

Просчитать финансовые затраты. Совсем не обязательно приобретать материалы в большом количестве, про запас.

В том случае, если вы затрудняетесь выполнять проектирование систем отопления и вентиляции сами, лучше воспользуйтесь услугами профессионалов. Они проведут консультацию,  во время которой будут рассмотрены все технические и организационные вопросы по проектированию отопительной и других инженерных систем. На основе данных по вашему дому проектировщиками будет выполнена программа для проектирования отопления и вы узнаете,  сколько стоит проект отопления.

https://youtube.com/watch?v=JvkIH_HzwXA

Программа для проектирования системы отопления выполняется при учёте технического задания, которое даёт заказчик, данных о доме, договоре на проектирование системы. Затем при встрече проектировщика и заказчика обсуждаются различные нюансы, техническое задание, определяется стоимость проектирования отопления. Если  у сторон нет вопросов и претензий друг к другу, они заключают договор

Очень важно на этом этапе выяснить уточнить нюансы. Это делается для того чтобы исключить в будущем различные недоразумения и недовольства

Бывает, что специалист выезжает на объект. Обычно это нужно, когда проектирование выполняется для уже построенного здания, что усложняет работу проектировщика.

Двухтрубная система с нижней разводкой

Далее мы будем рассматривать двухтрубные системы, отличающиеся тем, что они обеспечивают равномерное распределение тепла даже по самым большим домовладениям с множеством комнат. Именно двухтрубная система используется для обогрева многоэтажных домов, в которых очень много квартир и нежилых помещений – здесь такая схема работает великолепно. Мы же будем рассматривать схемы для частных домов.

Двухтрубная система отопления с нижней разводкой.

Двухтрубная система отопления состоит из подающей и обратной труб. Между ними устанавливаются радиаторы – вход радиатора подключается к подающей трубе, а выход – к обратной. Что это дает?

  • Равномерное распределение тепла по помещениям.
  • Возможность регулировки температуры в помещениях путем полного или частичного перекрывания отдельных радиаторов.
  • Возможность обогрева многоэтажных частных домов.

Существуют две основные разновидности двухтрубных систем – с нижней и верхней разводкой. Для начала мы рассмотрим двухтрубную систему с нижней разводкой.

Нижняя разводка используется во многих частных домах, так как позволяет сделать отопление менее видимым. Подающая и обратные трубы проходят здесь рядом друг с другом, под батареями или даже в полах. Удаление воздуха осуществляется через специальные краны Маевского. Схемы отопления в частном доме из полипропилена чаще всего предусматривают именно такую разводку.

Достоинства и недостатки двухтрубной системы с нижней разводкой

При монтаже отопления с нижней разводкой мы можем спрятать трубы в полу.

Давайте посмотрим, какими положительными чертами обладают двухтрубные системы с нижней разводкой.

  • Возможность маскировки труб.
  • Возможность использования радиаторов с нижним подключением – это несколько упрощает монтаж.
  • Минимизируются тепловые потери.

Возможность хотя бы частично сделать отопление менее видимым привлекает многих людей. В случае с нижней разводкой мы получаем две параллельные трубы, идущие вровень с полом. При желании их можно завести под полы, предусмотрев эту возможность еще на этапе проектирования системы отопления и разработки проекта строительства частного дома.

Если использовать радиаторы с нижним подключением, появляется возможность почти полностью спрятать все трубы в полах – подключение радиаторов выполняется здесь с помощью специальных узлов.

Что касается недостатков, то они заключаются в необходимости регулярного ручного удаления воздуха и необходимости использования циркуляционного насоса.

Особенности монтажа двухтрубной системы с нижней разводкой

Пластиковый крепеж для труб отопления разного диаметра.

Для того чтобы смонтировать систему отопления по данной схеме, необходимо проложить по дому подающую и обратную трубы. Для этих целей в продаже есть специальный пластиковый крепеж. Если используются радиаторы с боковым подключением, делаем отвод от подающей трубы к верхнему боковому отверстию, а забираем теплоноситель через нижнее боковое отверстие, направляя его в обратную трубу. Рядом с каждым радиатором ставим спускники воздуха. Котел в такой схеме устанавливается в самой нижней точке.

Здесь используется диагональное подключение радиаторов, что увеличивает их теплоотдачу. Нижнее подключение радиаторов уменьшает тепловую мощность.

Такая схема чаще всего делается замкнутой, с использованием герметичного расширительного бака. Давление в системе создается с помощью циркуляционного насоса. Если нужно обогреть двухэтажный частный дом, прокладываем трубы на верхнем и нижнем этажах, после чего создаем параллельное подключение обоих этажей к отопительному котлу.

Что необходимо для монтажа отопления?

Помимо стандартного набора инструментов, куда входит рулетка, маркер (для разметки), плоскогубцы, молоток и пр., понадобится следующее:

  • водяной уровень: для придания трубам необходимого уклона (лазерным уровнем работать будет не так удобно, так как часть трубы может быть скрыта стеной);
  • трубный (газовый) ключ, в большинстве случаев №2;
  • набор рожковых гаечных ключей размером от 8 до 30 мм;
  • болгарка;
  • перфоратор.

Для разрезания металлопластиковых труб понадобится труборез. Полипропиленовые трубы также лучше резать при помощи трубореза (он отличается от «металлопластикового»), а для их сваривания следует обзавестись специальным паяльником.

Если предполагается использовать полипропиленовые трубы армированные алюминиевой фольгой, то понадобится еще и шабер – инструмент для зачистки фольги на привариваемом участке.

Если в целях экономии вы решили приобрести полипропиленовые трубы от малоизвестного производителя, выбирайте изделия армированные стекловолокном.

Они не нуждаются в зачистке, но самое главное – изготавливаются по более простой технологии, чем фольгированные, а значит, риск наскочить на бракованную продукцию будет меньше.
