Пластиковые трубы для водопровода: виды и маркировка, какие лучше выбрать

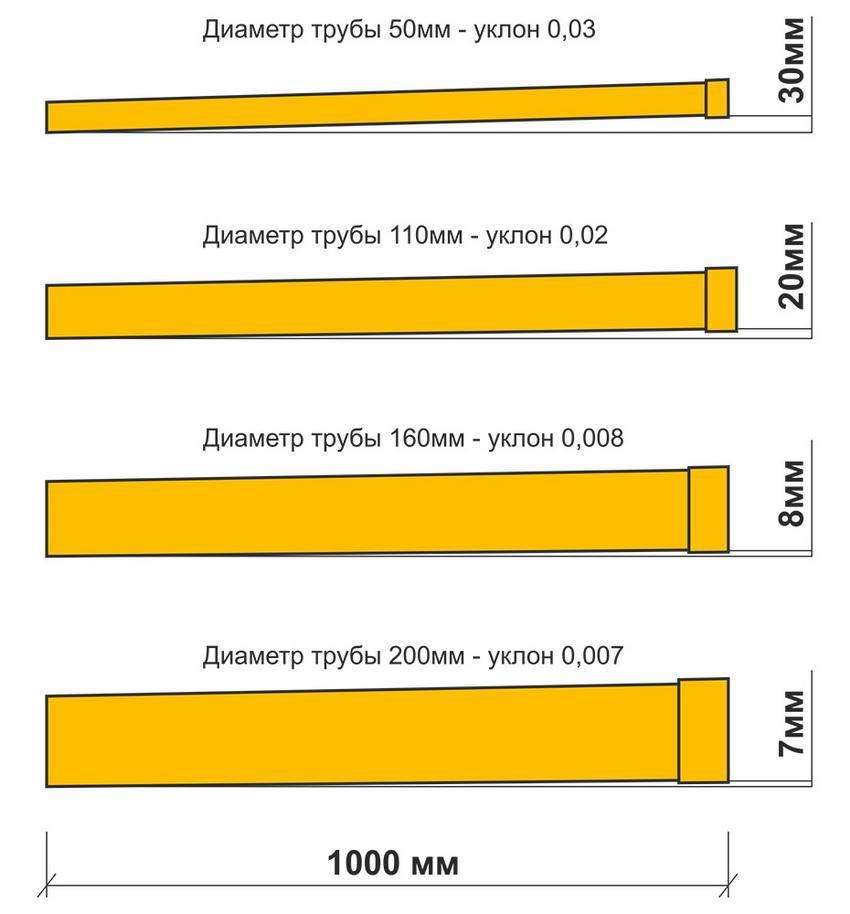

Выбор диаметра

Сортамент труб, использующихся для обустройства бытовых канализационных систем, довольно узок и укладывается в диапазон размеров от 40 мм до 220 мм. В соответствии с действующими строительными нормами, а так же рекомендациями производителей, применяются следующие диаметры:

• 50 мм – раковины, мойки (одиночные и спаренные);
• 75 мм – душевые поддоны, писсуары, ванные;
• 110 мм – унитазы, центральные канализационные стояки, выведение фанового клапана;
• 110-150 мм – разводка сложной системы канализации, выполняется в подвале;
• 160 мм – отвод от центрального стояка к внешнему септику.

Особо широкой номенклатурой типоразмеров отличаются полимерные трубы, что связано с технологичностью их изготовления ФОТО: ua.all.biz

Металлопластик

Металлопластиковые трубы для водопровода.

Металлопластик обладает сложной структурой и состоит из 5 слоев. Это полиэтилен с внешней и внутренней стороны, соединение 2 стыков клеящим составом, алюминий.

Металлопластик качественный, поэтому его используют для обустройства теплого пола и других работ закрытого типа.

Трубу нужно укладывать без монтажа стыков.

Варианты соединения стыков:

• фитинги;
• компрессионное соединение.

Слой алюминия при воздействии высокой температуры не меняет свою целостность, не расширяется.

Аббревиатура

При покупке нужно обращать внимание на маркировку от производителей. Ниже приведены обозначения:

Ниже приведены обозначения:

• максимально допустимое давление (например, 10 бар);
• верхняя граница допустимой температуры теплоносителя: +95°C;
• диаметр трубы: 16 мм.

Если в маркировке присутствует обозначение «Х», то все швы максимально качественные и надежные.

Достоинства и недостатки полипропиленовых труб

Полипропиленовые трубы популярны среди пользователей, поэтому в интернете всегда можно найти плюсы и минусы водоснабжения по пластиковой магистрали. Популярность таких изделий неслучайна, т.к. у этого типа пластмассы есть множество достоинств.

Основными преимуществами полипропиленовых труб для водопровода являются:

• Способность не разрушаться при давлении до 20 Бар, хотя в домашних системах давление ниже 10 Бар встречается редко.
• Длительное сопротивление агрессивным примесям при использовании в наружных конструкциях.
• Система не боится коррозии. Полости не засоряются соляными наслоениями и наростами.
• Трубы не лопают при замерзании жидкости.
• С помощью фитингов они легко соединяются с металлическими изделиями.
• Конструкции из подобного пластика функционируют без ремонта десятки лет и переживут аналоги из другого материала.
• Способы соединений отрезов очень надежны и обеспечивают высокую герметичность трассы.
• Пластик экологически безопасен и не загрязняет питьевую воду.
• Цена на полипропиленовые трубы для водопровода низкая, поэтому строить магистраль из подобного материала очень выгодно. Экономить можно также благодаря выгодным расценкам на транспортировку изделия, невысокой трудоемкости работ, экономии на комплектующих и отсутствии дополнительных затрат на обслуживание в процессе эксплуатации.
• Гидравлическое сопротивление в изделиях минимально, поэтому потери напора несущественны.
• Вес заготовок небольшой, что облегчает монтажные и ремонтные работы.
• Сборочные работы отличаются простотой, т.к. заготовки легко режутся и подгоняются.
• Готовые конструкции имеют привлекательный внешний вид.
• Линии и разветвления можно прятать в штробах.

Однако даже у таких изделий есть недостатки. Пользователям необходимо знать не только плюсы, но и минусы пластиковых труб:

• Однослойные изделия сильно меняют свои размеры при изменении температуры, имеют низкую термостойкость. Не рекомендуется использовать в системах горячего водоснабжения неармированные заготовки.
• Перед соединением многослойных труб нужна доработка мест соединений. Она заключается в торцевании краев напильником или специальными развертками.
• Конструкции из полипропилена очень жесткие, поэтому даже для небольшого отклонения от прямой необходимо использовать фитинги.
• Для соединения отрезов понадобится специальное оборудование — паяльник, на который также надо будет потратиться.
• Часто у таких изделий сразу после эксплуатации проявляются недостатки, связанные с их производством. Чтобы правильно выбрать полипропиленовые трубы для водопровода, при покупке обязательно проверяйте наличие сертификата качества продукции.

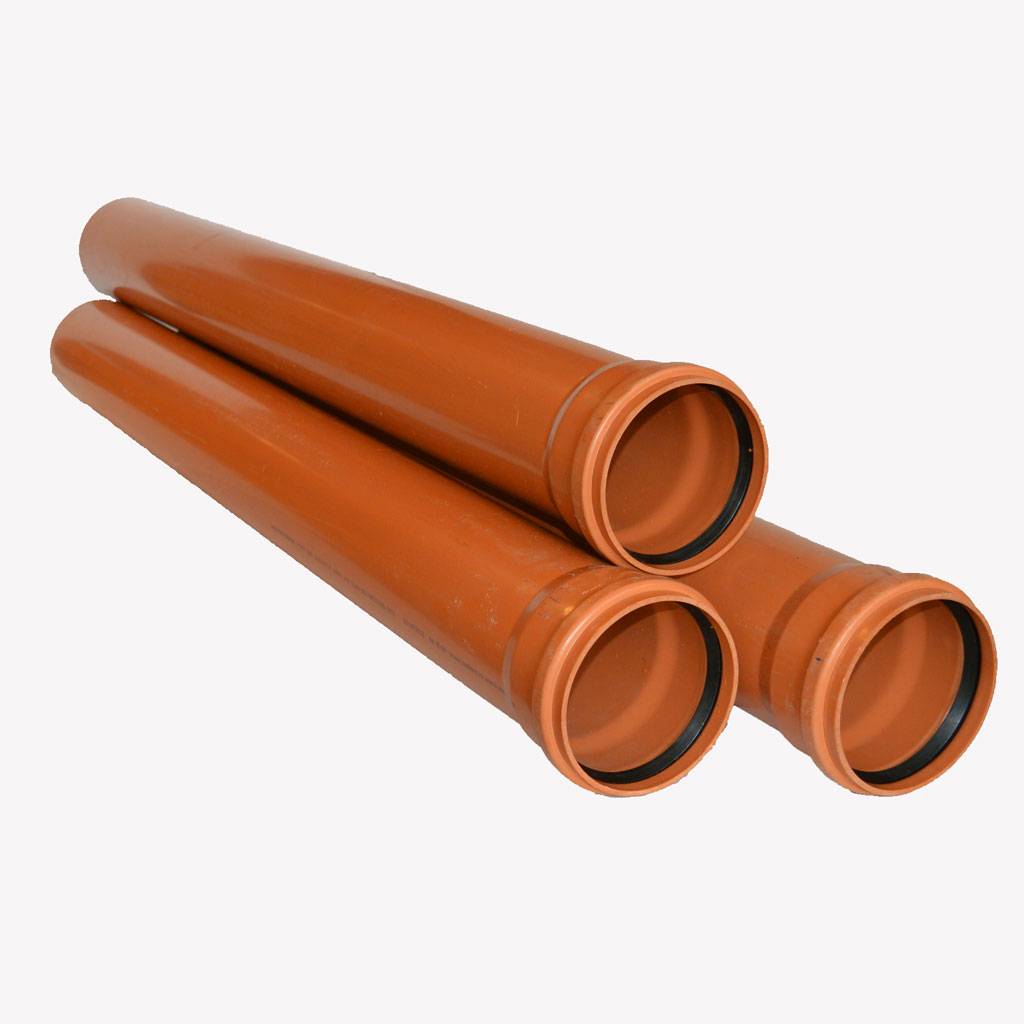

Поливинилхлоридные трубопроводы для канализации

Изделие из ПВХ считается самым распространенным и наиболее часто используется в организации системы сточных вод. Оно бывает гладким и гофрированным, предназначенным для использования внутри и снаружи. Изделия из ПВХ могут похвастаться антикоррозийными характеристиками, инертностью, экологической безопасностью, легким весом и устойчивостью к перепадам температур.

Таблица с маркировкой пластиковых канализационных труб из ПВХ подскажет, где используется определенный вид конструкции.

Маркировка	Применение
SN-2	Прокладка бытовой канализации в помещении
SN-4	Канализация под автодорогами
SN-8	Обустройство канализации городских и квартальных магистралей

При организации системы используются фитинги – повороты, тройники, крестовины, редукторы, компенсаторные патрубки из ПВХ. Все они помогают облегчить процесс монтажа.

Сшитый полиэтилен

Изделия из сшитого полиэтилена считаются современным решением для дома. Производство материала происходит на молекулярном уровне с использование сложных технологий.  Из-за большой плотности такое сырье отличается устойчивостью к воздействию высоких температур. Изделия из сшитого полиэтилена диаметром 100-150 мм применяются для внешней наружной канализации, а изделия меньшей окружности – для обустройства внутренней системы.

Модели маркируются различными буквенными обозначениями, что свидетельствует о методе их производства. Основные плюсы:

• срок эксплуатации до 50 лет;
• нет необходимости в изоляции;
• стойкость к тепловым нагрузкам;
• низкий коэффициент теплопроводности.

Сшитый полиэтилен PEX считается залогом долгого срока службы канализационной системы.

Напорные и безнапорные трубы ПВX

Различают материалы двух видов:

• поливинилхлорид (ПВХ для канализации);
• полихлорвинил, срок его службы намного дольше, и по характеристикам он является более предпочтительным.

Напорные изделия производятся с применением непластифицированного полимерного материала. Рассчитаны они на давление разного уровня: 1,24-4,14 МПа. Трубы данного вида используют при организации оттока канализации, технических и хозяйственных стоков, транспортировки питьевой воды. Основные характеристики:

• стойкость к воздействию коррозии, в том числе и к электролитической, вызванной блуждающими токами;
• небольшой вес;
• продолжительность эксплуатации — около 50 лет;
• благодаря гладкости внутренних стенок снижается вероятность засора, уменьшение просвета происходит намного медленнее, чем в случае с чугунными/стальными изделиями;
• высокая устойчивость к агрессивным средам;
• термостойкость составляет +160…+170°С.

Безнапорные коммуникации выдерживают давление не больше 0,16 МПа. Они не переносят воздействие температуры выше +45°С. Такие изделия представлены следующими видами: однослойные, трехслойные. При производстве используется непластифицированный ХПВХ (хлорированный поливинилхлорид). И напорные, и безнапорные изделия выпускаются с раструбом, что позволяет создать более надежное соединение.

Рассматриваемые разновидности негорючие. Главное отличие коммуникаций из ПВХ — значение теплопроводности одинаковое с изоляционными материалами. Благодаря этому повышается эффективность утепления. Кроме того, изделия данных видов не содержат вредные вещества, что способствует расширению области их применения. При монтаже рекомендуется использовать фитинги из такого же материала. В результате вероятность нарушения целостности трубопровода при линейном расширении поливинилхлорида существенно снижается.

Как выбирать

Критерии выбора пластиковых труб для будущей системы отопления:

• Проектный диаметр и размер толщины стенки.
• Допустимые параметры эксплуатации.
• Степень гибкости трубной продукции.
• Особенности укладки (открытый и скрытый тип монтажа).

Желательно подбирать пластиковые фитинги того же производителя.

Хорошо зарекомендовала себя продукция немецких компаний Rehau, Banninger и Wefatherm. Изделия этих фирм могут использоваться для сборки трасс теплоснабжения и систем отопления со следующими рабочими характеристиками теплоносителя:

• Температурный режим до 130 ºС.
• Давление до 25 бар.

Материалы чешских компаний Ekoplastik, FV-Plast и Wavin в некоторой степени уступают по качеству немецким товарам, но российские строители охотно приобретают их. Более низкий ценовой сегмент занимают пластиковые изделия из Турции и Китая. Однако их предельное значение рабочих температур составляет +95 ºС.

Почему сейчас не используют стальные трубы

При отсутствии альтернативы стальные трубы являлись единственным вариантом устройства водопроводных систем, отличающихся долговечностью, надёжностью и экономичностью. До недавнего времени выбирать, какие трубы лучше для водопровода в частном доме, приходилось только между ними и изделиями из меди, которые могли себе позволить только люди состоятельные. Но и они, не желая зря расходовать средства, часто выбирали первый вариант.

Это объясняется высокой прочностью стальных трубопроводов, хорошо выдерживающих как внешние механические нагрузки, так и избыточное давление воды, и гидравлические удары. Такая система могла прослужить несколько десятилетий, но требовала постоянного обслуживания и периодического ремонта.

В старых домах до сих пор встречается действующий стальной водопровод, смонтированный более полувека назадИсточник homemasters.ru

Несмотря на все достоинства, у стальных труб гораздо больше недостатков, которые удалось нивелировать в современных материалах, речь о которых пойдёт ниже.

Неустойчивость к коррозии.

Это основной минус таких труб. Коррозионные процессы затрагивают как их внутреннюю, так и наружную поверхность. Чтобы не допускать ржавления, трубы приходится часто и регулярно красить снаружи. Делать это внутри невозможно, поэтому со временем качество транспортируемой воды ухудшается, в системе образуются свищи и протечки, требующие ремонта.

Если протечка образовалась на подводящей к дому магистрали, вовремя её обнаружить и ликвидировать невозможно, что приводит к серьёзным авариям. Поэтому, выбирая, какую трубу лучше использовать для водопровода под землёй к дому из колодца, вариант из чёрной стали не стоит даже рассматривать.

Недостаточная гладкость внутренних стенок.

На них присутствуют невидимые глазу шероховатости, задерживающие частицы ржавчины, извести и другие твёрдые примеси. Этот процесс идёт непрерывно, на внутренних стенках образуются отложения, сужающие диаметр трубы и напор воды.

Засоры в стальных трубахИсточник tildacdn.com

Образование конденсата.

Стальные трубы при большой разнице температур перекачиваемой воды и окружающего воздуха «плачут» – на них появляются капли конденсата, которые падают на пол и являются ещё одной причиной появления ржавчины.

Сложность монтажа.

Большой вес труб создаёт трудности при их фиксации на стенах из ячеистых материалов, гипсокартоне. Стыки труб друг с другом и фасонными элементами осуществляются сваркой, что вынуждает пользоваться услугами специалистов. Возможна и сборка на резьбовых соединениях, но они недолговечны, именно в этих местах высок риск возникновения протечек.

Трубы из хромированной, оцинкованной или нержавеющей стали довольно хорошо противостоят коррозии, поэтому лишены недостатков, возникающих из-за неё. Но они гораздо дороже и сами по себе, и в монтаже. Эти материалы хуже поддаются обработке и сварке, для сборки системы из нержавейки нужны специальные расходные материалы. Не обойтись и без мастеров с высокой квалификацией и специальным оборудованием.

Водопровод из нержавейкиИсточник epressi.com

Чтобы избежать проблем, связанных с недостатками стальных труб, и избавить себя от необходимости частых ремонтов, лучше выбирать для монтажа водопроводной системы другие материалы.

Решая, какими трубами лучше сделать водопровод в частном доме, нужно учитывать сезонность его эксплуатации, объем и температуру перекачиваемой жидкости, условия прокладки и другие факторы.

Монтаж

Для крупногабаритных труб нужны крепления с повышенной прочностью, это бывает трудновыполнимо учитывая размеры изделий. Соединение пластмассовых труб могут проводиться разъемным и неразъемным способами.

Разъемный способ дает возможность демонтировать соединительные элементы. При втором соединения это сделать не возможно. Неразъемный. Этот метод используется для трубопроводов большого давления. Соединение происходит методом стыковки сваркой с использованием электронной муфты. Данное соединение является полностью герметичным и прочным.

Процесс соединения сваркой: Трубы закрепляются и их концы разогреваются на плите. Затем трубы соединяются, выравнивается стыковые швы.

Нагревающей плитой происходит расплавление пластика изнутри, чем гарантируется высококачественное крепление. Разъемный. Таким методом пользуются, как правило, в устройстве сливной системы. При проведении соединительных работ используют фланцы, резиновые кольца, раструбы, накидные гайки. При монтаже безнапорных канализационных систем целесообразным будет использование раструбного и фланцевого метода.

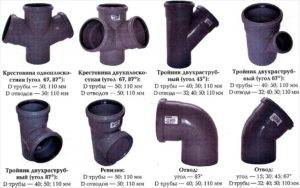

Разновидности фитингов для ПВХ канализации

Рассмотрим разновидности фитингов для внутренней канализации,  оборудованных резиновым уплотнительным кольцом:

1. Муфта – используется для соединения двух параллельных труб между собой, также существуют ревизионные муфты, в которых предусмотрено открываемое окошко для очистки системы.
2. Редукция (переходник между разными диаметрами) – применяется для стыковки труб, размеры которых не совпадают, а также для соединения чугунных изделий с пластиковыми.
3. Тройник – позволяет выполнить параллельное либо наклонное ответвление от основного трубопровода, выпускаются с углом наклона 45, 65 и 90 градусов.
4. Двухплоскостная крестовина – выполняет два перпендикулярных ответвления на трубы идентичных либо отличающихся диаметров, углы наклона – 45 и 90.
5. Одноплоскостная крестовина – используется для обустройства двух параллельных ответвлений, углы 45 и 90. С помощью крестовин чаще всего подводятся сливные трубы от ванн, моек и сантехнических приборов к основному стояку.
6. Отвод – позволяет выполнить поворот в укладке двух параллельных труб, углы 30, 40 и 90 градусов.
7. Компенсационный патрубок – используется при проведении ремонтных работ для замены поврежденного участка трубопровода, который предварительно вырезается.
8. Заглушка – перекрывает транспортируемую жидкость при проведении ремонта либо ревизии трубопровода.
9. Аэратор (канализационный клапан) – устанавливается на верхнюю торцевую часть канализационного стояка, блокирует выброс канализационных газов в помещение через унитаз, что может происходить вследствие воздушного разряжения внутри стояка, при котором водяной гидрозатвор высасывается из сифона.

Разновидности канализационных фитингов

Для монтажа наружной канализации, помимо того же сортамента соединительных элементов, что и при укладке внутренней системы, применяются следующие виды фасонных конструкций:

• обратный клапан – предназначен для блокировки обратного хода циркулирующей жидкости в наружном трубопроводе, им в обязательном порядке комплектуются трубы уложенные с уклоном менее 2 см;
• двухколенный сифон – соединяет две параллельные трубы, образуя изгиб на месте стыка, что создает препятствие для обратного хода канализационных газов.

Размеры канализационных фитингов и рекомендации по монтажу

Технические требования и размеры соединительных фитингов из ПВХ приведены в следующих нормативных документах:

• ГОСТ №18559 – для безнапорной канализации;
• ГОСТ №52135 – для напорных систем.

Размеры фитингов должны быть подобраны в соответствии диаметром используемых труб. На рынке представлены следующие типоразмеры фасонных конструкций для наружной канализации:

• муфты – диаметр 110-400 мм (ревизионная муфта до 315 мм), длина 12-33 см;
• отводы – ∅ 110-400 мм, расстояние между раструбами 1.5-9 см;
• тройник на 450 – ∅ 110-400, длина боковых раструбов 14-53 см, высота от торцевой части до начала выступа раструба – 14-50 см;
• обратный клапан- ∅ 110-250, длина от 30 до 52 см;
• двухколенный сифон – ∅ 110-200 мм, длина 51-82 см.

Обратный канализационный клапан

ПВХ фитинги для монтажа внутренней канализации имеют диапазон диаметров от 50 до 200 мм. Для крепления труб на стенах применяются пластиковые хомуты, которые усаживаются на несущую конструкцию с помощью двух анкеров.

Монтаж и соединение пластиковых трубопровод необходимо выполнять с соблюдением следующих требований:

1. Нарезка ПВХ труб больших размеров выполняется посредством специального инструмента – трубореза, который может быть заменен болгаркой либо ножовкой. Главное, чтобы срез был перпендикулярным оси трубы, поскольку герметичное соединение невозможно выполнить при наличии зазоров в месте стыка.
2. После резки кромку трубы необходимо очистить от заусениц с помощью напильника и наждачной бумаги.
3. При использовании склеиваемых фитингов стыкующиеся участки необходимо предварительно обезжирить, после чего можно наносить клей. Состав наносится равномерным слоем с помощью кисти, излишки клея при стыковке конструкций удаляются ветошью.
4. Если применяются фитинги с резиновым уплотнением контактирующие поверхности перед монтажом нужно покрыть силиконовым герметиком, что снизит риск образования протечек. Устанавливать трубу нужно не до упора, а так, чтобы образовывался компенсационный зазор в 1 см. Вам потребуется выполнить предварительную стыковку и сделать на трубе пометку границы вхождения.

Технология раструбного соединения канализационных труб

Если соединение труб с помощью фитингов выполнено правильно, канализационный трубопровод не будет требовать ремонта на протяжении всего срока эксплуатации.

Размеры полипропиленовых труб для водопровода

Размеры полипропиленовых труб для водопровода стандартизированы и лежат в диапазоне от 16 до 500 мм. На их выбор влияет длина конструкции (см. таблицу).

Труба	Длина системы, м	Диаметр, мм
Водопроводная	до 10	20
10-30	25
больше 30	32 и больше
Стояк	для всех размеров	32

Соединение отрезов выполняется термическим способом с использованием фитингов, также изготовленных из полипропилена. После сварки стыки разобрать нельзя.

В домашних конструкциях используются два типа пластиковых труб — из одного материала и многослойные. В состав монолитных изделий входит только пластик. Их применяют в конструкциях для подачи холодной воды. Многослойные усилены прослойкой из другого материала. Они предназначены для магистралей с горячей водой.

Запорная арматура для канализации от ПОЛИПЛАСТИК

Запорная арматура для канализации, предлагаемая группой компаний ПОЛИПЛАСТИК отличается высоким качеством изготовлений и надежностью. Мы выпускаем изделия, предназначенные для промышленных систем водоотведения и канализации, а также арматуру для установки в бытовых канализационных коммуникациях.

В нашем ассортименте:

• задвижки с обрезиненным клином – сравнительно простые и надежные устройства, перекрывающие движение среды посредством смещения клина внутри корпуса задвижки. Могут использоваться в системах с приводным управлением;
• ножевые задвижки, позволяющие полностью перекрывать, а также регулировать течение потока. Запорным элементом является диск, положение которого контролирует штоковая гайка. Это универсальная и востребованная конструкция используется как запорная арматура для канализационных труб на предприятиях с большим количеством твердых отходов, а также в местах, где возможен слив агрессивных веществ. Благодаря тому, что резьбовой узел не контактирует с транспортируемой средой, механизм отличается стабильностью и рассчитан на регулярное использование. Небольшая длина задвижки позволяет устанавливать ее в наиболее удобных для доступа местах;
• поворотно-дисковые затворы с дисками, устойчивыми к агрессивным средам. Основными достоинствами является компактность, небольшой крутящий момент и высокая пропускная способность. Монтируются на трубопроводах технического водоотведения. Такая запорная канализационная арматура может применяться для стоков с малым количеством твердых включений;
• обратные клапаны – вид запорной арматуры, используемый в быту и на производстве. Они позволяют среде перемещаться только в заданном направлении, а при возникновении обратного течения поток перекрывается подвижной мембраной.

Все изделия могут применяться в трубопроводах из полимерных материалов и выпускаются в муфтовом или фланцевом исполнении корпуса.

Какую металлопластиковую трубу выбрать для водоснабжения

Выбор металлопластиковых труб также зависит от нескольких параметров. В первую очередь при выборе следует учитывать их строение. Они состоят из пяти слоев: трех основных и двух связующих. Основные:

• Внутренний (состоит из полимерного материала);

• Армирующий (из алюминия);

• Наружный (тоже полимерный).

Справляться с основной нагрузкой должен армирующий слой:

• Предотвращать недопустимое линейное расширение, которое возникает при нагревании пластика;

• Создавать кислородный барьер;

• Защищать от повреждений, возможных при внешнем или внутреннем воздействии.

Металлопластиковые трубы отличаются друг от друга толщиной слоя из алюминия (0,15-0,6 мм). Пользуются наибольшим спросом металлопластиковые изделия, у которых армирующий слой составляет от 0,3 до 0,55 мм. Они достаточно гибкие, что удобно при монтаже, но в то же время довольно прочные.

Если же толщина армирующего слоя менее 0,3 мм, есть риск, что трубы не выдержат нагрузки и сломаются еще при монтаже. А более толстый слой алюминия, наоборот, усложняет задачу, да и стоит на порядок дороже.

Во время производства металлопластиковых труб металл соединяют с помощью сварки. Существует два метода: лазерный и ультразвуковой. В результате первого способа на выходе трубы получаются бесшовными, во втором варианте они соединяются внахлест, а значит, получается шов.

Трубы из металлопластика с лазерным способом сварки бывают с различной толщиной внутреннего слоя. При втором способе производители уменьшают толщину сварного шва. Соответственно, такие трубы теряют в прочности и удобстве монтажа.

Следует отметить, что важны при выборе металлопластиковых труб также и наружный, и внутренний слои – то есть полиэтилен, из которого они изготовлены. Чаще всего это сшитый полиэтилен PEX или линейный полимер PE-RT. Таким материалам характерны отличные свойства. Трубы прочны, надежны, устойчивы к воздействию окружающей среды, способны противостоять высоким температурам. Трубы, изготовленные из PEX и PE-RT, будут служить долго и бесперебойно.

Другие виды полиэтилена, такие как PE, PEHD, HDPE, PE-RS не настолько надежны в использовании. Им не хватает прочности и термостойкости. Большое влияние на эти материалы оказывают прямые солнечные лучи, при этом материал имеет свойство стареть и разрушаться. Трубы PE-RS выдерживают лишь 75 градусов. Более горячие температуры способны расплавить данный полиэтилен, в связи с чем приходят в негодность и сами трубы.

Многие европейские производители выпускают металлопластиковые трубы по низкой цене. Этот фактор говорит о том, что они изготовлены как раз из такого пластика и подходят для использования лишь при невысоком давлении. При этом фирмы не рассчитывают продать товар низкого качества за небольшие деньги. Дело в том, что такие металлопластиковые трубы вполне заслуживают внимания, необходимо только соблюдать правила их эксплуатации.

Как упоминалось выше, кроме трех основных слоев в металлопластиковых трубах присутствуют также два связующих слоя. Из названия понятна их основная функция — скреплять между собой основные слои. Качество связующих слоев также отражается и на общем результате

Поэтому при выборе таких изделий следует обратить внимание и на этот аспект. К слову сказать, чтобы определить, насколько хороша связующая часть, можно попытаться отделить один слой от другого.

Чтобы правильно выбрать металлопластиковые трубы, надо хорошо рассмотреть, нет ли в них расслоения. Если такой фактор присутствует – это верный признак низкого качества, а значит, такие трубы быстро выйдут из строя.

Определим основные правила для приобретения металлопластиковых труб:

1. Соединения должны быть произведены с помощью стыковой сварки.

2. Толщина армирующего слоя составляет от 0,3 до 0.6 мм.

3. Трубы наиболее долговечны, если они произведены из пластика PERT или PEX.

4. Слои не отделяются друг от друга.

Информацию, касающуюся первых трех пунктов, можно узнать у консультанта. Расслоение будет заметно при осмотре изделий. Соблюдая данные правила, вы сможете правильно выбрать трубы, которые будут долго служить.

Читайте материал по теме: Металлопластиковые трубы: виды, размеры, эксплуатация

Особенности диаметра и размера трубы для канализации

Производство труб из ПВХ осуществляется в соответствии с ГОСТ 51613-2000.

Параметры изделий определяются следующими показателями:

• длина;
• наружный диаметр;
• внутренний диаметр;
• сечение раструба;
• проходной диаметр;
• толщина стенки.

По классу прочности конструкции подразделяются на такие категории:

• легкие – SN2 с толщиной стенок до 2,3 мм;
• средние – SN4 со стенками 2,5-12,3 мм;
• тяжелые – SN8 со стенками 3,2-15,3 мм.

Толщина стенок увеличивается прямо пропорционально диаметру изделий.

Диаметр канализационных труб ПВХ

Данный показатель определяет пропускную способность магистрали. При этом учитывается вероятность попадания в магистраль крупных предметов, которые могут вызвать засор.

По величине внутреннего сечения конструкции подразделяются на следующие категории:

1. Мелкие – 25-50 мм. Используются для отвода стоков от бытовых потребителей.
2. Средние – 60-160 мм. Из таких изделий делается общий канализационный стояк и сточная труба от водосборных желобов на крыше.
3. Крупные – 200-500 мм. Применяются для отвода стоков от дома к центральному коллектору и прокладки подземных городских коммуникаций.

Таблица размеров канализационных труб ПВХ

В таблице представлено соотношение диаметра и толщины стенок полимерных труб, которые используются в частном и коммерческом строительстве:

Внутренний диаметр (мм)	Толщина стенок (мм)	Длина секции (см)	Пропускная способность (л/с)
25	1,2-1,8	200	0,8
32	1,5-2,0	200	1,2
50	1,8-2,4	200	2,0
62	2,0-2,5	200	3,2
90	2,2-6,6	200	3,6
110	2,7-8,6	200, 300	4,5
160	4,0-9,5	200-500	6,0
225	5,5-13,4	200-500	8,5
315	7,7-18,7	200-800	10,2
400	9,8-23,7	200-1200	13.6
500	12,3-23,9	200-1200	15,0

Монтаж пластиковых труб для водопровода

Монтаж пластиковых труб характеризуется определенными особенностями и имеет несколько разновидностей, в зависимости от использованного оборудования:

1. Стыковая сварка. С помощью данного вида монтажа соединяются трубы одинакового диаметра: происходит нагревание торцов труб, которые соединяются, и последующее сжатие с помощью специального пресса — ручного, аккумуляторного или электрического. Во время стыковой сварки в домашней условиях спайка труб происходит в процессе нагревания концов труб, отслеживая точность стыковки торцов.
2. Стыковая сварка с применением муфт и электрической спирали. Резистивный компонент нагревается и плавит концы пластиковых труб, обеспечивая хорошую герметичную спайку. Аппаратура для соединения настраивается автоматически, с помощью внесения на карту памяти всех данных, необходимых для монтажа — материал, диаметр труб, толщина стенок.
3. Фланцевый способ. Данный вид монтажа обеспечивает возможность дальнейшего разъединения труб: к концам труб привариваются специальные компоненты — фитинги — они соединяют трубы между собой с помощью болтов и герметичной прокладки.
4. С помощью компрессионных фитингов. Соединение труб происходит с использованием компрессионных фитингов — полимерных и бронзовых элементов, которые закрепляются на концах труб и монтируются между собой.

Монтаж пластиковых труб лучше отдать на обслуживание профессионалам, которые используют специальное оборудование и обеспечат надежную герметичность.

Проведение монтажа

Размеры пластиковых канализационных труб должны быть вами подобраны перед началом укладки системы. Далее необходимо следовать технологии. На первом этапе осуществляется подгонка элементов, при этом мастеру нужно проверить соответствие наклонов и углов. Можно осуществить разметку, чтобы не запутаться в большом количестве узлов.

На следующем этапе элементы соединяются между собой

Важно проверить, чтобы изделие входило в раструб на треть посадочного гнезда. При этом не следует прилагать особых усилий

Для герметичности соединения склеиваются специальным составом. После его нанесения можно надеть фитинг. Для создания разветвленной системы можно использовать тройники или другие распределительные элементы. После завершения работ важно проверить герметичность системы в течение часа. Если течь не будет обнаружена, то монтажные работы были проведены успешно и качественно.

Полипропиленовые трубы или металлические — за и против

Совсем недавно водопровод собирали исключительно из металлических труб, изготовленных в основном из стали. Заготовки из меди, нержавейки, алюминия популярностью не пользовались из-за большой стоимости. Чтобы избавиться от многочисленных недостатков, стальные трубы модернизировали. Например, для снижения коррозии их цинковали. Но доработки повышали цену, и не все пользователи могли их купить.

Полипропиленовые трубы лишены большинства недостатков металлических изделий, поэтому очень быстро потеснили их в таком секторе домашнего хозяйства, как водопроводная система. Кроме того, цена полипропиленовых труб для водопровода ниже, чем у металлических.

Основная причина популярности пластиковых изделий заключается в свойствах материала, из которого они производятся. Полипропилен получают из нефтепродуктов и их производных. Существует несколько разновидностей материала для использования в определенных условиях.

Наиболее популярными считаются трубы из статического сополимера пропилена (PP-R). Они относятся к изделиям средней ценовой категории и чаще всего применяются в водопроводных системах. Это однослойные трубы, которые используются в системах подачи холодной воды. Для подачи горячей воды монолитные изделия применять нельзя, только многослойные, в которых присутствуют другие материалы. Но стоят они гораздо больше.

Почему пользователи предпочитают полипропиленовые трубы металлическим, можно выяснить, сравнив характеристику труб из полипропилена (PP-R) и металла (сталь).

Материал трубы	Достоинства	Недостатки
Полипропилен	Достаточно гибкие, чтобы восстановить форму после деформации	Не переносят солнечного света
Выдерживают высокую температуру и давление	Не используются в системах подачи горячей воды
Устойчивость к агрессивным химическим элементам	Сильно меняют свои размеры при изменении температуры
Для монтажа не требуется особых навыков	Нельзя чистить магистраль из-за неразъемных стыков
На поверхности не образуются солевые наросты
Можно монтировать закрытым способом
Экологически безопасен
Низкая цена
Небольшой вес
Хорошо поглощает звуки от потока воды
Длительный срок эксплуатации
Соединения труб неразъемные и очень надежные
Поставляется большими отрезами, что уменьшает количество стыков
При замерзании воды не лопают
Металл	Большая прочность	Подвержены коррозии
Невысокая стоимость	На стенках наслаиваются грязь и отложения
Очень маленький коэффициент линейного расширения	Стыки делают разъемными, они требуют постоянного контроля
	Активно вступают в реакцию с различными химическими элементами
	Большой вес, что усложняет монтаж и транспортировку
	Поставляются небольшими отрезками
	Для монтажа требуются специалисты высокой квалификации
	Высокая теплопроводность
	Относительно небольшой срок эксплуатации

Наиболее популярными считаются трубы из статического сополимера пропилена (PP-R).

Определение диаметра условного прохода

В независимости от материала из которого производятся канализационные трубы и сферы их предназначения они имеют действующие нормативные размеры:

1. D – наружный диаметр;
2. d – диаметр изнутри;
3. S – толщина стенки;
4. Dy – условный проход.

На маркировке чугунной продукции ставится знак внутреннего диаметра, в то время как на пластиковых чаще всего обозначают наружные размеры. Внешняя ширина изделия для всех категорий остается неизменной, меняется только толщина стенок. Например, если у трубы D = 33.5 мм, то S может варьировать в пределах 2.8-4 мм. От толщины стенок зависит уровень прочности изделия и устойчивость к внутреннему и внешнему давлению. Инженеры по расчетам гидродинамики, для всех внутренних диаметров, используют одну приблизительную цифру 25 мм и называют ее условным проходом.

Условный проход – это максимальная пропускная способность трубопровода. От ее величины напрямую зависит эффективность и работоспособность конструкции. При знании размеров внутреннего просвета можно правильно подобрать соединительные элементы, чтобы канализация имела целостный вид без угрозы разгерметизации.

Вся продукция отечественного и зарубежного производства имеет условный проход, наиболее подходящий к ближайшему нормативу по ГОСТ 28338-89 и ГОСТ 3262-75.

Определение диаметра условного прохода

Помимо пропускной способности канализации, также необходимо рассчитать угол ее наклона. Эти параметры напрямую зависят от размеров изделия и материала его изготовления. Формула расчета угла наклона: V× (H / D)½ ≥ K. Где:

V – скорость движения стоков;H – степень наполнения;D – внешний диаметр;K – величина шероховатости внутренних стенок, у полимеров = 0,5.

Диаметр трубы с уклоном

Чем больше уклон, тем выше скорость потока отходов. Меньше засоряется канализация и в состоянии обслужить большее количество помещений.

Соблюдение общепринятых правил организации отвода стоков гарантирует бесперебойную функциональность системы. В современных проектах все чаще практикуется скрытый тип монтажа конструкции. Это значит, что если установка произведена неверно – возникнут трудности во время ремонтных работ.
