Установка полотенцесушителя в ванной: устанавливаем своими руками в ванной комнате, видео

Установка байпаса и кранов

Байпас на змеевике Байпас – это специальная перемычка, которая позволит вам перекрывать подачу воды в змеевик, не нарушая её циркуляции в стояке. Проще говоря, это дополнительная обходная труба, которая должна стоять до кранов. Ставить её не обязательно, но крайне желательно. Так вы сможете быстро перекрыть воду, если появиться течь.

Перемычка представляет собой обычную трубу, в нашем случае полипропиленовую. Для её установки на концы змеевика крепятся шаровые краны.

При этом диаметр перемычки должен быть не меньше, чем подводящей трубы. На самой перемычке не должно быть никаких вентилей или кранов. Некоторые ставят их для регулировки тепла в ванной, но их установка может помешать циркуляции воды в другие квартиры. Даже в некоторых инструкциях к установке (например, от ARGO), сказано про установку крана в перемычку, однако потом у вас могут возникнуть с приемом работы сотрудником управляющей компании.

Многие мастера используют для монтажа полипропиленовых фитингов обычные трубные ключи. Однако для полипропилена использовать их нельзя, потому что острые засечки могут повредить материал фитингов, они обхватывают их только в двух точках. Чтобы этого не случилось, используют специальные ремешковые ключи.

Заземление водяного полотенцесушителя

Явление электрокоррозии приводит к тому, что стенки труб истончаются. Причем настолько, что со временем начинают «капать», а то и течь. Особенно страдают от этого латунные и медные изделия. Нержавейка тоже истончается, хоть и намного медленнее.

Избавиться от блуждающих токов нереально, так как нас окружают магнитные поля, которые и провоцируют их возникновение. И подключение пластиковыми трубами не до конца решает проблему — токи наводятся в металлическом теле полотенцесушителя. Можно влияние этих токов нейтрализовать. Просто надо заземлить полотенцесушитель.

Как заземлить водяной полотенцесушитель

Для этого к металлической части полотенцесушителя прикрутить/приварить/припаять изолированный провод (сечение не менее 2,5 мм²). Второй его конец подключить к колодке заземления, заземляющей шине. Так как заземление имеет малое сопротивление, ток будет течь по проводнику, а не по трубам.

https://youtube.com/watch?v=ctpUlynSQTk

С байпасом или без

Начнем с того, что такое байпас. Это перемычка между входом и выходом прибора, которая обеспечивает циркуляцию воды при выходе прибора из строя или его отключении.

Перемычка между входом и выходом полотенцесушителя и есть байпас

Если с схеме есть байпас, на входе и выходе прибора можно ставить отсечные шаровые краны. Это удобно — можно при необходимости отключить (при ремонте или замене) и не перекрывать весь стояк.

Если такой перемычки нет, никаких кранов ставить нельзя. В этом случае полотенцесушитель — часть стояка, закрывая краны вы полностью перекрываете стояк.

При подключении без байпаса никаких кранов

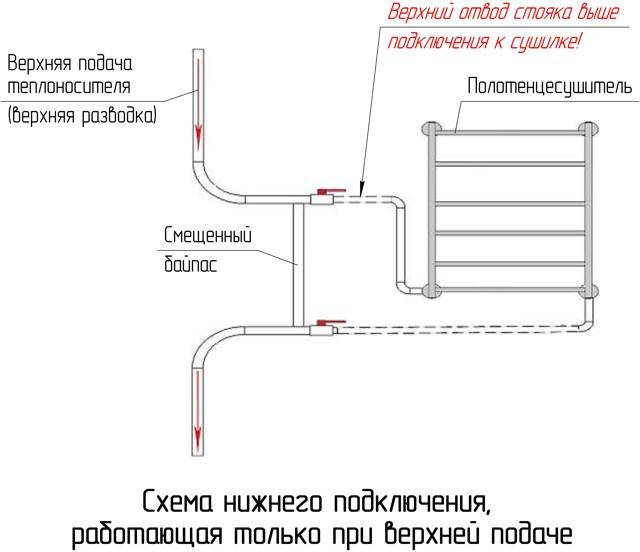

Байпас может быть прямым (как на первом фото в главе) или смещенным (на фото ниже). Смещенную перемычку ставят при верхней подаче теплоносителя для лучшей работы (улучшается циркуляция). При нижней подаче смещение только мешает. Если вы не знаете, откуда подается вода, лучше делайте прямой байпас.

Смещенный байпас при верхней подаче теплоносителя улучшает циркуляцию

Еще байпасы (прямые или смещенные) делают зауженными. Заужение, также как и смещение улучшает циркуляцию, но только в случае с верхней подачей. Заужение делают трубой, которая на шаг меньше основного (если стояк дюймовый, узкое место делают 3/4″). Меньше нельзя. Размер вставки — не менее 10 см.

Еще раз: смещенный и/или зауженный байпас работает только при верхней подаче воды. При нижней он мешает циркуляции. Если не уверены, делайте байпас прямым и незауженным.

Категорически нельзя на байпасе ставить краны. Каждый кран — это потери давления, а значит, он ухудшает циркуляцию всего стояка, вода течет уже не такая горячая. У всех соседей выше или ниже (зависит от направления подачи) заметно ухудшается напор. Иногда он падает и у владельца байпаса с краном. Ко всему, это абсолютно ненужная деталь, которая приносит только вред, а сколько-нибудь заметного улучшения циркуляции в полотенцесушителе не наблюдается. Ну, и кроме того, это нарушение СНиП 31-01-2003 (п 10.6) — вмешательство в общедомовые коммуникации, за что может быть выписан штраф (немалый).

Общие представления о работе полотенцесушителя

Существует несколько типов подобных приборов. Подавляющее большинство из них рассчитано на работу при подключении к трубопроводу, по которому циркуляция разогретой жидкости. В продаже в наше время появилось немало электрических моделей, которым необходимо только подключение к сети питания

Это, так сказать, «отдельно стоящая» категория полотенцесушителей, установка которых не требует соблюдения особых требований – важно соблюсти лишь правила электробезопасности. По большому счету, установка подобного прибора мало чем отличается от подключения, скажем светильника или обогревательного конвектора

Схема 1

(Боковое или диагональное подключение, незауженный несмещённый байпас)

Данная схема обеспечивает подачу теплоносителя в верхнюю часть и выпуск остывшего теплоносителя обратно в стояк снизу. Циркуляция через полотенцесушитель обеспечивается только гравитационным напором остывающей в нём воды.

Боковое подключение лесенки, работающее на естественной циркуляции, без заужения и без смещения байпаса

Диагональное подключение лесенки, работающее на естественной циркуляции, без заужения и без смещения байпаса

Диагональный вариант подключения полотенцесушителя не имеют никаких преимуществ перед боковым.

Боковое подключение П/M-образного полотенцесушителя, работающее на естественной циркуляции, без заужения и без смещения байпаса

Эта схема подключения – универсальная:

  • Работает при любом направлении подачи в стояке.
  • Не зависит от скорости циркуляции в стояке.
  • Не требуется стравливание воздуха из полотенцесушителя после отключения воды.
  • Удалённость от стояка – вплоть до 4-5 метров.

Условия работоспособности схемы:

  • Нижний отвод стояка должен быть ниже низа полотенцесушителя или наравне с ним, а верхний отвод стояка – выше верха прибора или наравне с ним.
  • При нижней подаче между отводами однозначно не должно быть никакого заужения. Оно будет препятствовать работе полотенцесушителя вплоть до полной неработоспособности! При верхней подаче допустимо в заужение байпаса на один шаг диаметра стояка (об этом варианте будет рассказано подробно чуть ниже), но для работы прибора оно не требуется.

Подключение по такой схеме с нижней подачей в стояке очень критично к качеству монтажа. Вредят её работе любые заужения между отводами, которые, например, возникают при нарушении технологии сварки полипропилена. Это перегрев насадок, превышение времени нагрева трубы и фитинга, вдвигание трубы в фитинг с чрезмерным усилием без контроля глубины. Заужения могут возникнуть при наличии сварных швов на стояке между отводами или при наличии смещений трубы стояка относительно своей оси между отводами.

Почему заужение/смещение между отводами при нижней подаче мешает работе полотенцесушителя? Потому что оно создаёт за счёт движения воды в стояке дополнительный перепад давлений (у нижнего отвода – больше, чем у верхнего), что противодействует естественной циркуляции, которая выталкивает воду обратно в стояк через нижний отвод.

Важное замечание: так как естественная циркуляция обеспечивается за счёт остывания воды в приборе, то при таком подключении всегда будет разница температуры между верхом и низом полотенцесушителя. Однако в грамотно смонтированном приборе она составляет всего 3-4°C, которые рукой невозможно почувствовать – выше определённого порога температура воспринимается как «одинаково горячо». Если же разница больше, то либо совершена ошибка при монтаже, либо переоценена температура системы горячего водоснабжения

Постарайтесь измерить температуру горячей воды в системе, а также температуру верхней и нижней части полотенцесушителя

Если же разница больше, то либо совершена ошибка при монтаже, либо переоценена температура системы горячего водоснабжения. Постарайтесь измерить температуру горячей воды в системе, а также температуру верхней и нижней части полотенцесушителя.

Допустимые варианты исполнения схемы №1

Боковое подключение (пример верного исполнения)

Весь полотенцесушитель по вертикали размещается строго между отводами, соблюдены верные уклоны подводящих труб, никакие условия работоспособности не нарушены.

Боковое подключение (пример условно допустимого исполнения)

Полотенцесушитель находится выше верхнего отвода. Потребуется стравливание воздуха из левого верхнего угла прибора. Обычный радиатор не даст этого сделать без очень неудобных ухищрений (например, ослабления накидной гайки верхней водорозетки), выше пунктирной линии будет стоять воздух, и прибор работать не будет.

Для полноценной эксплуатации этого варианта обязательна установка воздушного клапана строго в верхний уголок для подачи воды. Лишь немногие модели полотенцесушителей позволяют это сделать, в частности — бренд «Сунержа» серий «+» («Богема+», «Галант+» и др.).

Воздушный клапан в противоположном углу от точки подключения воды не может стравить весь воздух из прибора!

Ошибки в установке полотенцесушителей

Сама по себе установка полотенцесушителя состоит из нескольких этапов и выполняется достаточно просто:

  • Первым этапом подключения полотенцесушителя является договоренность с коммунальными службами об отключении стояка от подачи горячей воды и слив теплоносителя. Это делается путем официального запроса и стоит некоторой суммы денег.
  • В заранее оговоренный день проведите демонтаж полотенцесушителя, установленного ранее. Вариантов два: при сохранности резьбовых патрубков и качественном их функционировании, отвинтите удерживающие болты и снимите полотенцесушитель с фиксации. Если патрубки не вызывают доверия, или резьба стерта, рекомендую совместить две задачи, чтобы не пришлось в дальнейшем снова перекрывать стояк – замените резьбовые патрубки, предварительно срезав полотенцесушитель при помощи болгарки.

Однако, существует две распространенные ошибки монтажа полотенцесушителей, совершение которых приведет не только к необходимости новой замены, но и, вероятно, к вынужденной покупке нового полотенцесушителя.

  • Заужение внутреннего диаметра трубы. Такая ошибка распространена при замене труб стояка на металлопластиковые: соединительные пресс-фитинги имеют такое строение, что в местах их установки происходит сильное сужение хода. Это опасно, из-за создания гидравлического давления возможны самые различные проблемы, от снижения нагрева до разрыва трубы.
  • Установка запорных кранов перед полотенцесушителем. Возможность регулирования степени и времени нагрева полотенцесушителя – удобная и даже необходимая функция, но, чтобы при этом не создавалось проблем у всех квартиросъемщиков по вашему стояку, устанавливать краны разрешено только при наличии на полотенцесушителя байпаса – перемычки, позволяющей теплоносителю спокойно циркулировать по стояку, минуя конкретный полотенцесушитель.

Пошаговая инструкция установки

Так как полотенцесушитель монтируется напрямую в систему водоснабжения, очень важно сделать так, чтобы приспособление функционировало правильно. Если в работе допустить ошибки, то может пострадать не только сама сушка, но и водопроводная система

Если в работе допустить ошибки, то может пострадать не только сама сушка, но и водопроводная система.

В целом процесс установки не представляет собой ничего сложного. И заключается он, в следующем: к одной стороне прибора подводим воду, а с другого конца обеспечиваем ее отток.

Выбираем оптимальный вариант подключения: к отопительной системе или к магистрали горячего водоснабжения.

Необходимо произвести демонтаж старого оборудования.
Для этого перекрываем подачу горячей воды.
После того, как она уйдет из стояка, снимаем старую сушку.
Если она приварена к трубе, срезаем ее с помощью болгарки

Оставшегося участка пустотелого предмета должно хватить для нарезки резьбы.

Монтируем перемычку (байпас) и шаровые краны (вентили).
Что подразумевает собой установка перемычки?
На концах отопительного прибора монтируются шаровые краны (в случае необходимости они прервут поток жидкости).
Байпас оснащается тремя вентилями.
Два из которых устанавливаем в точках подсоединения полотенцесушителя к перемычке, а третий вставляем в байпас.
Это даст возможность рабочей жидкости беспрепятственно циркулировать по радиатору.
Очень важно контролировать ровность расположения труб.

Устанавливаем змеевик.
Первым делом на стены крепим кронштейны.
Потом на них навешиваем полотенцесушитель.
Иногда приходится штробить стены.
Затем сушку соединяем с вентилями на перемычке (байпасе).
Для этих целей можно использовать фитинги и втулки.
После установки нужно плавно открыть краны, змеевик наполнится водой постепенно.
Так вы сведете к минимуму риск возникновения гидравлического удара.. Все, на этом работы закончены

Вас интересует, сколько это все будет стоить?
О конкретных цифрах говорить не имеет смысла

Все, на этом работы закончены. Вас интересует, сколько это все будет стоить?
О конкретных цифрах говорить не имеет смысла.

Многое зависит от сложности производимых работ, типа выбранного змеевика и т.д.

Обратите внимание на предельные дистанции между стеной и отопительным прибором, которые должны быть обязательно соблюдены:

  • 5-7 сантиметров — если диаметр труб больше 2,5 сантиметра
  • 3,5-4 сантиметра — при сечении труб менее 2,5 сантиметра.

Для того, чтобы стены не подвергать большим нагрузкам, которые могут быть спровоцированы термальной деформацией горячей оцинкованной трубы для водопровода, конструкцию нельзя крепить жестко.

Змеевик навешивается на крепежные кронштейны.

После завершения всех работ, нужно проверить на герметичность все соединения. Если обнаружите течь, ее нужно сразу устранить.

Схемы бокового и диагонального подключения полотенцесушителя-«лестницы» с зауженным байпасом на стояке

Казалось бы – такой подход очевиден. Но опять же – видимо, срабатывает ассоциативность мышления, вызванное требованиями к подобной установке радиаторов отопления в однотрубной системе. Но полотенцесушитель – это все-таки не совсем радиатор, и такие переделки здесь не нужны. Мало того, подобная схема будет работоспособна исключительно при верхней подаче воды. Если же подача осуществляется снизу, или даже в том случае, когда направление потока на стояке владельцу квартиры неизвестно, лучше от такого подхода отказаться.

А в остальном – схема при верхней подаче – вполне работоспособная и эффективная, особо не ограниченная расстоянием от стояка до полотенцесушителя. Основные требования в ней – такие же, как и при прямом не зауженном байпасе.

Подключение полотенцесушителя в ГВС

Схема установки полотенцесушителя может осуществляться по двум способам:

1. Последовательное подключение обогревательной батареи в систему горячего водоснабжения, т.е. магистраль от центрального крана до водопроводного смесителя разрывается, а это место подключается полотенцесушитель. Стоит отметить, что такое подключение довольно существенно влияет на изменения температуры воды в кране, поэтому использовать его при малых температурах воды в магистрали не актуально, ведь полотенцесушитель будет отбирать практически все тепло, а из крана будет литься слегка теплая вода.

2. Параллельное подключение. при котором создаются ответвления в магистрали горячего водоснабжения для подключения полотенцесушителя, а между врезками устанавливается кран, регулирующий прохождение потока горячей воды через отопительное устройство. Такая схема подключения полотенцесушителя к ГВС нередкая, ведь она актуальна при очень высоких или низких температурах воды в магистрали, чтоб оставалась возможность регулировки тепловых режимов воды из крана и обогрева.

Технология врезки полотенцесушителя в систему горячего водоснабжения достаточно проста, но прежде необходимо определиться со способом подключения. Если в магистрали горячего водоснабжения гарантированно держится постоянная температура воды в пределах 60-70 градусов, то можно использовать упрощенную последовательную схему подключения полотенцесушителя к стояку. Но, в жизни все случается, поэтому рекомендуется для перестраховки использовать вторую схему подключения с параллельными отводами и регулирующими прохождение теплоносителя кранами.

Что необходимо для подключения полотенцесушителя к ГВС

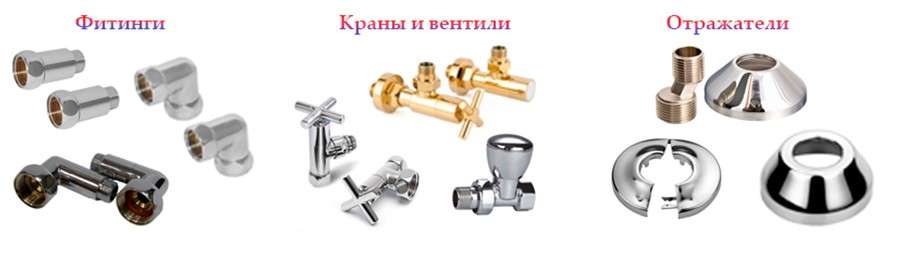

1. Обычно полотенцесушитель продается в комплекте с крепежными и монтажными элементами, но в любом случае при покупке необходимо проверить их наличие, а при необходимости (отсутствие или ненадежная конструкция) приобрести их дополнительно. При выборе монтажных и крепежных элементов необходимо учитывать общую (рабочую, с жидкостью) массу полотенцесушителя.

2. Схема подключения полотенцесушителя к ГВС требует приобретения дополнительных соединительных фитингов, для чего берется в расчет способ крепления на полотенцесушителе и водопроводной магистрали:

При прокладывании новой коммуникации для обогревателя чаще всего используют металлопластиковую трубу, которая может соединяться, либо за счет специальных резьбовых фитингов, либо методом температурной пайки. В любом случае не допускается установка труб уменьшенного сечения относительно имеющихся коммуникаций.

Если после центрального водопроводного крана остались старые стальные трубопроводы, то лучше всего модернизировать (заменить) все водопроводные коммуникации. В противном случае придется устанавливать большое количество переходников со старых труб на новые.

Если обогреватель имеет наружные резьбы (штуцер), то необходимо приобрести разъемные муфты с внутренней резьбой («американки»), которые позволят в случае необходимости беспроблемно демонтировать полотенцесушитель. Моделей разъемных резьбовых муфт достаточно много, чтобы правильно подобрать их для врезки в водопроводные коммуникации.

3. Схема установки полотенцесушителя должна обеспечивать безопасный съем или отключение обогревателя, поэтому соединительные «американки» устанавливаются на запорные краны, подключенные к водопроводной магистрали. При этом «прямую» водопроводную магистраль к крану-смесителю рекомендуется оставить, а на нее установить в районе ответвлений полотенцесушителя запорный кран.

4

Правильное расположение полотенцесушителя по горизонтали очень важно для его надежной работы, т.к. может в обогревателе образовываться воздушная пробка, не позволяющая полному прогреву трубы

Для ликвидации подобных проявлений в схему включают краники Маевского.

Подготовительный этап

Замена полотенцесушителя предполагает, помимо приобретения инструментов и материалов, провести ряд небольших подготовительных работ (перед непосредственным демонтажем уже отработавшей свой ресурс установки, дабы затем надежно и легко произвести монтаж новой конструкции):

  1. Оформить или пробить все необходимые под новую установку канавки (штробы), т.к. этот процесс обычно занимает не малое количество времени, а выполненный заблаговременно − значительно ускорит впоследствии основные монтажные работы.
  2. Раздробить или расширить участок стенки (либо бетонной плиты) около пристенных труб, входящих в нее. Это нужно чаще всего для того, чтобы затем беспрепятственно вварить или нарезать резьбу для соединения металла с пластиком посредством переходных соединительных фитингов.
  3. Сделать герметизацию в местах соединений шаровых кранов с полотенцесушителем, а также переходных муфт (с пластика на металл) с удлинителями.
  4. Тщательно и очень внимательно упаковать металлические резьбовые соединения, чтобы впоследствии не пришлось производить их перепаковку, которая потребует повторного слива воды из магистрали.

Помимо прочего, замена полотенцесушителя требует предварительно посчитанной финансовой сметы (с учетом расхода материала и работ), а также оформления разрешающих документов в случае переноса конструкции подальше от стояка.

Самостоятельный перенос конструкции, предназначенной для сушки полотенец, на отдаленное расстояние запрещен, потому что это влечет за собой снижение напора жидкости в отопительной системе дома, а полотенцесушитель будет хуже работать, т.е. обогревать помещение. Получить же разрешение в письменном виде можно в ЖЭКе после утвержденной вашей сметы.

Перед началом всех основных работ по демонтажу и монтажу конструкции нужно обязательно слить воду в стояке посредством уведомительного письменного запроса-заявления об отключении системы подачи горячей воды в ЖЭК, который, в свою очередь, должен будет направить к вам на выполнение всех законных действий своего специалиста. Как правило, процедура замены полотенцесушителя платная и осуществляется только после завершения отопительного сезона.

Арматура

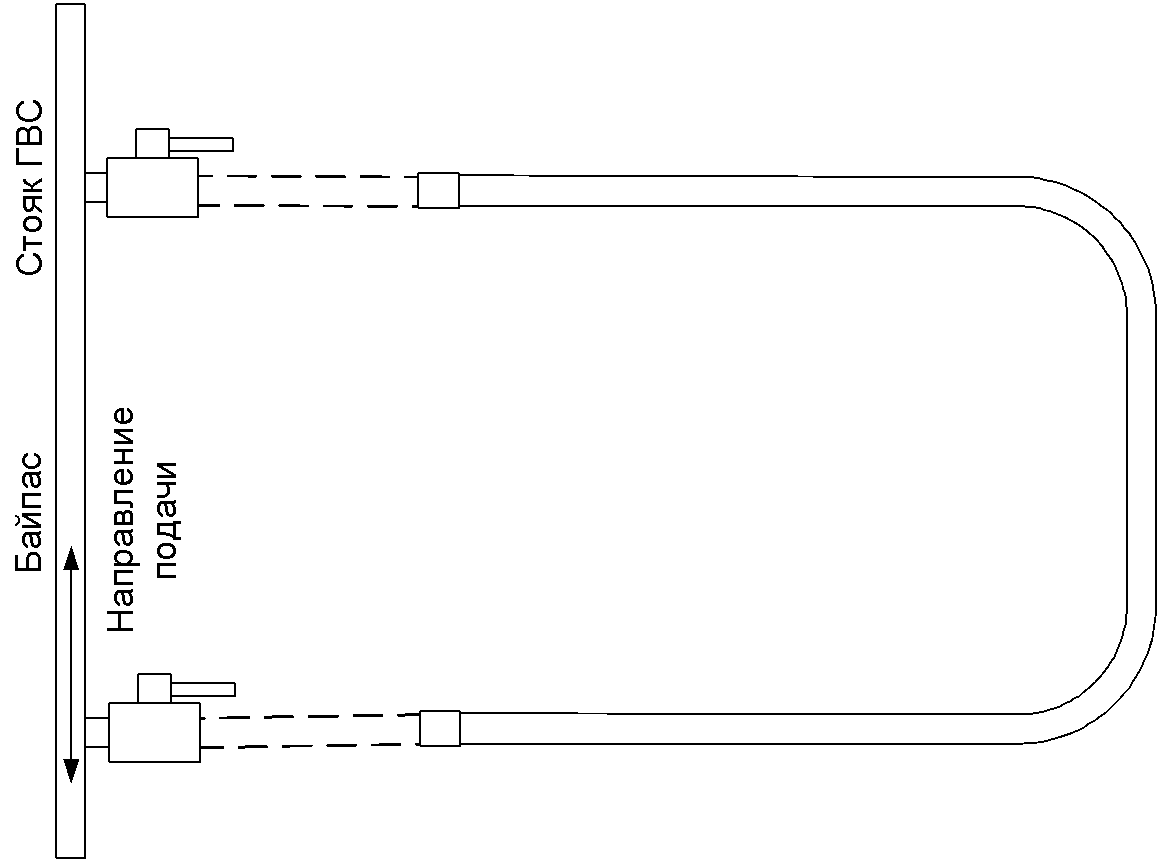

Для установки полотенцесушителя понадобятся шаровые краны с «американкой» — встроенным сгоном. С полипропиленовыми трубами они соединяются с помощью муфт с внутренней резьбой.

Если шаровый кран обычной конструкции, используется переход из ППР-муфты с резьбой и латунной «американки». Комбинированные сгоны из пластика и латуни применять не рекомендуется. При колебаниях температуры они часто протекают.

В системах с естественной циркуляцией без смещения или/и заужения байпаса устанавливаются водорозетки на 3/4 дюйма. Эксцентрики лучше заменить ниппелями или бочонками такого же диаметра.

Какие конструкции бывают

Полотенцесушители есть разных форм. При их выборе люди часто руководствуются исключительно эстетикой, что не совсем оправданно. Приборы эти нормально работают при хорошей циркуляции воды, но далеко не все модели такую циркуляцию обеспечивают. С некоторыми приходится долго мудрить, подыскивая правильную схему подключения, иначе они просто отказываются работать.

Итак, все полотенцесушители можно разделить на четыре группы:

  • П-образные или U- образные. Самые простые модели, элементарное подключение (боковое). Идеально, если при замене старого вы найдете модель с тем же межосевым расстоянием. Тогда, если повезет, можно даже отводы не переделывать.
  • Лесенка. Современные конструкции с некоторым количеством перекладин. Тоже неплохой вариант с точки зрения гидравлики. Подключение может быть нижним, боковым или диагональным. Но выбирается оно не произвольно, а по совокупности условий (откуда подача, расположение относительно стояка).
  • Змейка. Еще одна классическая модель с боковым подключением. Установка полотенцесушителя этого типа, как правило, никаких проблем не представляет.

    Виды полотенцесушителей

  • Сложная форма. Есть очень необычные полотенцесушители. Они могут быть даже украшением интерьера, но их грамотное подсоединение — проблема. Как правило, требуется консультация грамотного специалиста, сантехника, который хорошо ориентируется в гидравлике. Как понимаете, найти такого — задача непростая.

Очень часто бывает так, что после установки полотенцесушителя он просто не работает. Если ошибка серьезная, работать перестает также и стояк, к которому он подключен. Потому необходимо знать и выполнять правила подключения.

Разновидности современных полотенцесушителей

Различают два основных вида полотенцесушителей: электрические и водяные. И первые, и вторые выполняют в самом различном дизайне, разного размера, цвета, конфигурации: от простой изогнутой трубки до изысканных моделей, которые выглядят скорее как интерьерное украшение, но со своим предназначением справляются вполне прилично.

Красивый полотенцесушитель может стать стильным украшением интерьера ванной комнаты. Считается, что хромированные модели работают дольше и несколько эффективнее

Устройство полотенцесушителей разного типа, разумеется, принципиально различается.

В первом случае прибор нагревается с помощью электричества, во втором по трубам циркулирует горячая вода. Порядок установки электрических и водяных моделей также имеет существенные отличия.

Выбор электрического полотенцесушителя

Выбор полотенцесушителя по мощности определяется из соображений о целях, для которых он будет нужен. Прибор небольшой мощности можно приобрести и его будет достаточно, если он необходим только для сушки полотенец и белья. При желании использовать электрический полотенцесушитель в качестве отопительного прибора, нужно купить конструкцию большой мощности, тогда и цена его будет значительно выше. Правильную мощность сможет помочь подобрать консультант, нужно только знать площадь помещения, которое будет отапливаться данным устройством.

Сегодня есть большое количество моделей электрических полотенцесушителей, которые различаются по:

  • мощности;
  • внешнему виду;
  • присутствию дополнительных элементов (таймера, терморегулятора и других).

Также выпускаются напольные и навесные электрические полотенцесушители. Самым популярным является устройство, имеющее дополнительные возможности. Приобрести электрический полотенцесушитель с терморегулятором можно во всех магазинах, торгующих сантехникой. Очень удобно выставлять необходимую температуру, она будет медленнее или быстрее высушивать полотенца, еще и прогревать ванную комнату до комфортного состояния.

Электрический полотенцесушитель, имеющий таймер, поможет с помощью настроек включать и выключать устройство в необходимое пользователю время и настраивать назначенные параметры. Это прекрасно подходит для тех, кто встает рано, и для зимнего времени года.

Напольные и навесные полотенцесушители имеют довольно существенные отличия. Напольные более удобные, так как есть возможность передвигать их по всей поверхности пола и поставить в любое комфортное для человека положение. Но если нет уверенности в том, что пол сухой, лучше остановить свой выбор на навесном устройстве.

В настоящее время в магазинах встречается электрический полотенцесушитель с полкой. Эта модель оснащена удобным устройством, позволяющим за счет отсутствия дополнительных поверхностей в виде полки сэкономить место в ванной комнате. На нее можно положить высохшие полотенца и различные моющие средства.
