Как проводят расчет трубы для водяного теплого пола
Водяной теплый пол представляет собой систему соединенных между собой труб, которые затем подключаются к коллектору. В качестве расходных материалов берут гофрированные, медные (очень дорогие) или металлопластиковые изделия. Тип труб должен учитываться используемым вами калькулятором теплого пола, ведь материал их производства не только влияет на стоимость монтажа системы, но и на тепловые характеристики. Но для расчета расхода труб для теплого водяного пола на квадратный метр только типа расходных материалов недостаточно.
Нужно знать:
Площадь, на которой будет выполняться укладка системы.
Ее называют полезной. Рассчитывается она очень просто. Нужно из общей площади помещения вычесть ту площадь, которую будут занимать стационарные предметы мебели — кухня, диван или кровать с коробами, шкафы и т.д. Чтобы было проще выполнить расчет трубы для теплого пола без калькулятора, эксперты предлагают сделать графический чертеж. План помещения, где будет выполнена укладка, или всей квартиры с разметкой полезных площадей. Теперь провести расчет водяных теплых полов по площади будет не сложно — нужно сложить все полезные площади.
Тип укладки труб.
Существует несколько вариантов — «змейка», «улитка», «двойная змейка» и «угловая улитка». Формы монтажа труб можно комбинировать.
Обычно «змейку» выбирают при организации вспомогательной системы обогрева незначительных по площади помещений. Также имеет смысл поинтересоваться, как рассчитать длину трубы для теплого пола с учетом укладки «змейка» и владельцам частных домов с качественным наружным утеплением. В комнатах с незначительными потерями тепла этот способ монтажа труб будет эффективным. Дело в том, что он предполагает размещение изделия по синусоиде с протягиванием вдоль стен. Поэтому в больших комнатах (длина трубы свыше 65 м) температура поверхности может сильно колебаться — свыше 90С. Этот недостаток слегка устраняет «двойная змейка». Поэтому использовать нужно тот онлайн калькулятор теплого водяного пола, который учитывает полезную площадь и тип монтажа труб.
В объемных пространствах стандартной геометрии (без дизайнерских излишеств) — прямоугольник, квадрат, круг — удобнее применять тип укладки «улитка». Способ еще называть «спираль». Он предполагает фиксацию трубы вдоль стен с последующим изгибом на 900 и закручиванием. Метод позволяет эффективно чередовать трубы «подачи» и «обратки». Его применение не только упрощает расчет трубы для теплого пола на 1 м2, но и позволяет организовать равномерный прогрев поверхности.

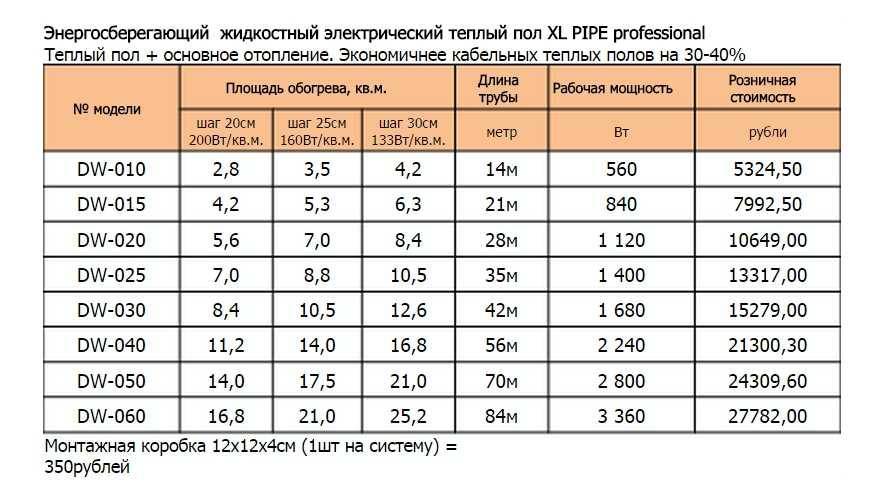

Шаг укладки.
Шаг — расстояние между соседними изделиями. Он не должен превышать отметку в 30 см. Такое ограничение связано с неэффективностью работы теплого пола. При ходьбе по нему ступни человека не должны ощущать перепад температур. При монтаже труб с шагом свыше 33 см такой эффект будет очень заметен. Любой онлайн калькулятор трубы теплого пола учитывает этот параметр.
Есть ограничение и для граничных зон. Здесь трубы размещаются с шагом 10 см. В остальных зона параметр увеличивают на 5 см (обычно). То есть 15, 20 и 25 см. Чем больше шаг, тем менее тепло в помещении и тем меньший объем расходных материалов потребуется. Поэтому если вы не знаете, как рассчитать длину трубы для теплого водяного пола, вспомните о назначении отапливаемой площади и личных требованиях комфорта. Если это спальня при плохом центральном отоплении, тогда 10-15 см. Если коридор, 20-25 см. Но прибавка 5 см не категоричная. Шаг может быть и 17.5 см, и 11.5 см. Его удобнее рассчитать по площади и назначению комнаты, учитывая теплоотдачу теплого пола, которую по таблице выше можно посмотреть.
Почему лучше использовать трубу с внешним диаметром 16 мм?
Для начала – почему рассматривается именно труба 16 мм?
Всё очень просто – практика показывает, что для «тёплых полов» в доме или квартире такого диаметра вполне достаточно. То есть сложно представить ситуацию, когда контур не справится со своей задачей. А значит — нет никаких действительно оправданных оснований применять более крупную, 20-миллиметровую.
Чаще всего в условиях обычного жилого дома для «теплых полов» с лихвой достаточно труб диаметром 16 мм
И, вместе с тем, применение именно 16-миллиметровой трубы дает ряд преимуществ:
- Прежде всего, она примерно на четверть дешевле 20-миллиметрового аналога. То же самое касается и всей необходимой фурнитуры – тех же фитингов.
- Такие трубы более просты в укладке, с ними можно, при необходимости, выполнить уплотненный шаг раскладки контура, вплоть до 100 мм. С 20-миллиметровой трубой и возни намного больше, и малый шаг – бывает просто невозможен.
Труба диаметром 16 мм проще укладывается и позволяет выдерживать минимальный шаг между соседними петлями
- Существенно уменьшается объем теплоносителя в контуре. Простой подсчет показывает, что в погонном метре 16-мм трубы (при толщине стенок 2 мм внутренний канал составляет 12 мм) вмещается 113 мл воды. А в 20-мм (внутренний диаметр 16 мм) — 201 мл. То есть разница – более 80 мл на всего один метр трубы. А в масштабах системы отопления всего дома — это в буквальном смысле слова выливается в очень приличное количество! И ведь надо обеспечить нагрев этого объема, что влечет, в принципе, неоправданные расходы на энергоносители.
- Наконец, труба с большим диаметр потребует и увеличения толщины бетонной стяжки. Хочешь – не хочешь, но минимум 30 мм над поверхностью любой трубы придётся обеспечивать. Пусть не кажутся смешными эти «несчастные» 4–5 мм. Тот, кто занимался заливкой стяжки, знает, что эти миллиметры оборачиваются десятками и сотнями килограмм дополнительного бетонного раствора — всё зависит от площади. Тем более что для трубы 20 мм рекомендуют слой стяжки делать даже толще – порядка 70 мм над контуром, то есть она получается чуть ли не вдвое толще.
Кроме того, в жилых помещениях очень часто «идет борьба» за каждый миллиметр высоты пола – просто из соображений недостаточности «простора» для наращивания толщины общего «пирога» системы подогрева.
Увеличение диаметра трубы неизменно ведет к утолщению стяжки. А это не всегда возможно, да и в большинстве случаев – совершенно невыгодно.
Труба 20-мм оправдана, когда необходимо выполнить систему подогрева пола в помещениях с высокой нагрузкой, с большой интенсивностью движения людей, в спортзалах и т.п. Там просто из соображений повышения прочности основания приходится применять более массивные толстые стяжки, для прогрева которых требуется и большая площадь теплообмена, что как раз и обеспечивает труба 20, и иногда даже и 25 мм. В жилых же помещениях прибегать к таким крайностям – нет никакой необходимости.
Могут возразить, что для того, чтобы «продавить» теплоноситель по более тонкой трубе придется наращивать мощностные показатели циркуляционного насоса. Теоретически, так оно и есть – гидравлическое сопротивление с уменьшением диаметра, понятно, возрастает. Но как показывает практика, большинство циркуляционных насосов вполне справляются с этой задачей
Ниже будет уделено внимание этому параметру – он также увязан с длиной контура. На то и проводятся расчеты, чтобы добиться оптимальных или, по крайней мере, приемлемых, вполне работоспособных показателей системы
Итак, остановимся на трубе именно 16 мм. Про сами трубы в этой публикации разговор вести не будем – на то есть отдельная статья нашего портала.
Как можно сократить затраты
Опираясь на вышеописанные факты, становится понятно, что это далеко не бюджетный метод и он достаточно много “жрет” электричества, как можно сократить затраты:
- Сделайте качественное утепление вашего дома. При помощи расчетов доказано, что качественно выполненная изоляция позволяет сократить ваши счета за ресурсы на 30%. Не экономьте на материалах, покупайте изделия проверенных временем производителей.
- Используйте терморегуляторы, устанавливайте их в месте, где самая низкая температура. Это позволит корректно работать системе в целом, своевременно реагировать на снижение и рост температуры. Как писалось выше, эти приборы позволяют сократить затраты до 30-40 %.
- Установка многотарифного счетчика. Как правило, ночной тариф в 1,5 раза ниже дневного, а в некоторых регионах и более 3-х. Ведь основное время его работы это ночь, когда все находятся дома, так зачем переплачивать.
- Делайте раскладку только на тех поверхностях, где нет мебели. Во- первых, это не рекомендует сам производитель, а во- вторых, зачем греть шкаф или комод?
- Понижение температуры, если уменьшить ее на пару градусов, вы сэкономите около 4-6% потребления ресурса. Ведь 1 градус практически не будет ощутим.
Важные факторы при устройстве теплого пола
Перед тем, как перейти к инструкции по монтажу, рассмотрим ряд факторов, без учета которых приступать к проектированию отопительной системы с теплым полом нельзя.
К помещениям, где планируется водяная система, предъявляют следующие требования:
В целом, к моменту подключения отопительной системы нужно максимально уменьшить теплопотери, то есть произвести утепление дома, иначе и теплые полы, и радиаторный обогрев окажутся малоэффективными.
Приготовьтесь к тому, что покупка комплектующих и реализация проекта окажутся дорогими. Монтаж оборудования состоит из нескольких этапов, пренебрегать которыми не рекомендуем. Но есть и большой плюс: через пару-тройку лет установка теплого пола окупится с лихвой, если выбрать котел, работающий на природном газе.

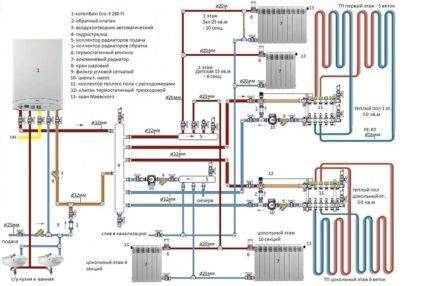

Природный газ до сих пор гораздо дешевле альтернативных видов топлива – дров, угля, пеллет, а двухконтурный котел легко может обеспечить теплом и горячей водой большой коттедж
Есть два варианта устройства теплого пола – «мокрый» и «сухой». Первый отличается тем, что включает заливку цементно-песчаной стяжкой, требует больше времени на монтаж, но именно его выбирают чаще. Второй целесообразно реализовывать, если в качестве финишного покрытия планируется укладка деревянных полов.
Лучшим напольным покрытием при устройстве теплых полов считают керамическую плитку, но чаще используют ламинат, линолеум или ковролин со специальной отметкой.
1 этап – разработка проекта и расчет
Важная особенность монтажа инфракрасного пленочного пола
состоит в том, что он не монтируется под мебель. Таким образом, приступая к
расчету необходимого количества материала и определяясь с местом укладки пленки
нужно вычесть ту площадь, под которую пленка не будет уложена.
Примечание. Чтобы система считалась эффективной, пленка
должна покрывать не менее 80% поверхности помещения в случае, если пленочный
пол будет основной системой отопления дома/квартиры и не менее 40%, если
вспомогательной (альтернативной, дополнительной).
Расчет инфракрасного пленочного теплого пола
Формула:
расчет общей площади помещения: Sп=a*b*2;
расчет площади обогрева Sоб = Sп – (Х, Y, Z)
Где,
Sп – общая площадь помещения м.кв.;
а,b – длина и ширина помещения, м;
Sоб – площадь обогрева, м.кв.;
Х, Y, Z – неподвижные и/или низкостоящие предметы интерьера
(мебель, бытовая техника и т.п.).
Примечание. Расчет обогреваемой площади производится с
учетом того, что ИК-пленка укладывается не ближе чем на 100 мм к любой
вертикальной (смежной) поверхности или объекта.
После расчета отапливаемой площади нужно рассчитать
достаточную мощность системы. Следует знать, что диапазон мощности

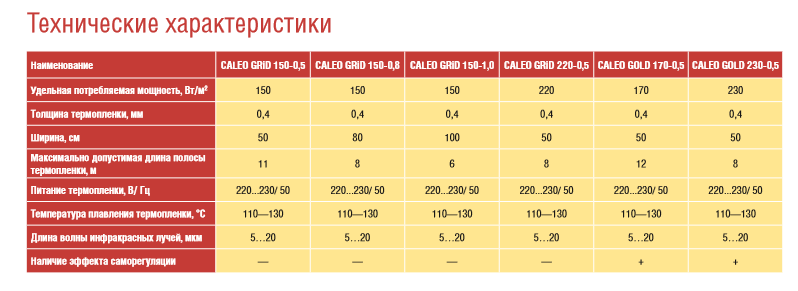

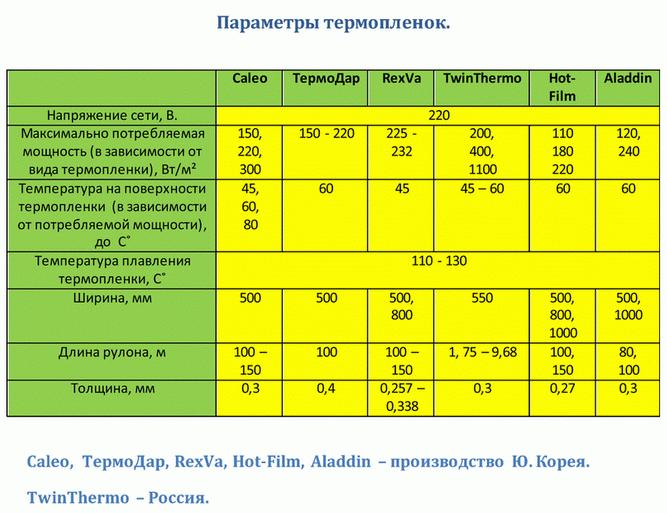

нагревательной пленки составляет 150-220 Вт/м.кв.
Расчет энергопотребления инфракрасного теплого пола
Показатель потребления энергии для пленочного пола можно
вычислить по формуле: Э=Sп*k*Т
Где, Э – энергопотребление, Вт/час;
Sп – общая площадь помещения м.кв.;
k – коэффициент пересчета (зависит от установленной
температуры, если система включена на 40% – коэффициент составит 0,4);
Т – тепловая мощность пол.
Затраты на отопление инфракрасным полом легко рассчитать,
зная тариф на электроэнергию в конкретном регионе.

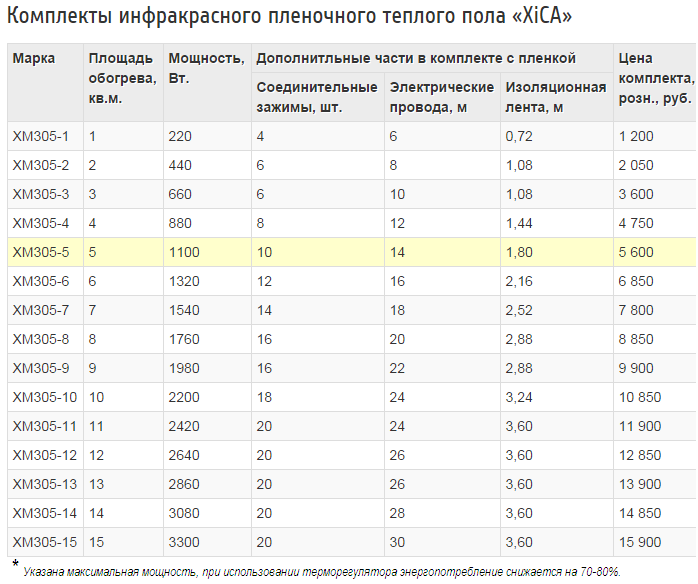

Расчет мощности инфракрасного теплого пола
Возможна ситуация, когда площадь помещения достаточно
большая и для монтажа системы пленочного отопления необходимо использовать
несколько комплектов инфракрасной пленки – в этом случае их мощность
суммируется. P общ. = Р1 +Р2+…+ Pi,
Если использовалась часть комплекта, расчет производится по
формуле:
Р общ.= 110·L
Где,
P общ – общая мощность пленочного пола, Вт;
P1…Pi – мощность отдельно взятого комплекта пленки, Вт.
L – длина инфракрасной пленки, которая используется при
монтаже;
110 – коэффициент пересчета мощности пленочного пола.
Расчет количества терморегуляторов и место их установки
Функция терморегулятора для инфракрасного теплого пола –
регулировать уровень отопления.
Что касается количества, то следует знать, что при
подключении нескольких комплектов пленочного пола необходимо устанавливать
несколько терморегуляторов, ведь потребляемая мощность теплого пола
суммируется.
Устанавливать терморегулятор желательно на высоте не менее
150-200 мм. над уровнем чистового покрытия, а для комфортного пользования на
высоте около метра (высота розеток). Второй вариант возможен, если установка
системы теплый пол инфракрасный производится до выполнения ремонтных работ.
Совет. Терморегулятор располагают на стене, которая
расположена перпендикулярно направлению укладки полос. Такой прием позволит
уменьшить длину провода.
Крепится терморегулятор рядом с электропроводкой скрытым или
наружным способом.
При превышении допустимой нагрузки на терморегулятор
используется два варианта подключения:
зонирование и подключение каждой зоны к своему терморегулятору;
включение в схему твердотельного реле или магнитного
пускателя. В этом случае, система будет управляться одним реле. Такое
подключение требует определенных знаний, что требует привлечения электрика.

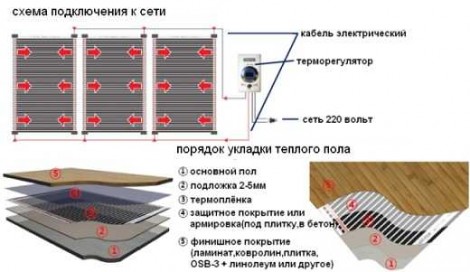

Схема укладки инфракрасной пленки для теплого пола включает
в себя указание направления размещения полос. Производители и мастера
рекомендуют укладывать пленку вдоль более длинной из сторон, это сократит
количество разрезаний нагревательной пленки на поворотах.
Правила размещения (укладки) инфракрасной пленки пола:
первый ряд пленки следует размещать не ближе чем 100 мм. к
стене (или к другому объекту), но не дальше 400 мм;
шаг линии отреза пленки – 250 мм. Резать пленку в других
местах запрещено;
расстояние между соседними полосами пленки – не менее 10
мм.;
предельно допустимая длина полосы пола – 8 000 мм.
Проект инфракрасного пленочного теплого пола должен
содержать:
расчет полезной площади;
место установки терморегулятора (и их количество, при
монтаже теплого пола в большом помещении);
направление укладки полос пленки;
количество полос (зависит от ширины пленки).
Итогом проектирования должна стать схема монтажа, которая
необходима как для выполнения монтажных работ, так и для дальнейшей
эксплуатации и ремонта.
Расчет мощности

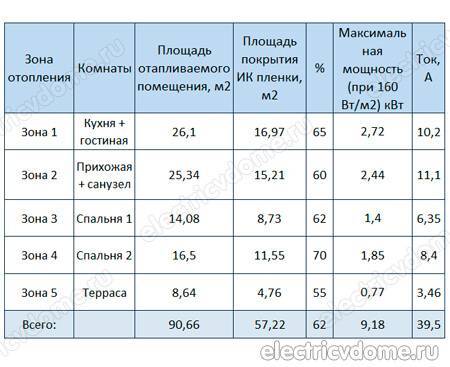

Чтобы увидеть, какой должна быть минимальная потребляемая мощность теплого пола в ваттах, прибегают к формуле: обогреваемая площадь, умноженная на мощность, требуемую для обогрева конкретного помещения. Если планируется использовать систему в качестве дополнительного отопления, последний показатель может составить от 120 до 140 Вт/м². На «безальтернативный» теплый пол расход электроэнергии возрастает на 40 Вт/м².
Основной обогрев требует не только повышенной мощности, а и большего охвата площади. Над пленкой или кабелем должно находиться не менее 70% поверхности. Потребление электрического теплого пола, как приложения к системе центрального отопления, значительно скромнее. Для нормальной работы достаточно охватить 40% комнаты. В формуле учитывается только полезная площадь, то есть без участков с мебелью. Рекомендуемая потребляемая мощность теплого пола на 1 м2 зависит от типа помещения:
- кухня, ванная, жилые комнаты, прихожая на первом этаже – 140 Вт/м² (для дополнительного отопления);
- эти же помещения, начиная со второго этажа – 120 Вт/м²;
- балконы, лоджии – 180 Вт/м².
Напоминаем, что при основном обогреве мощность электрического теплого пола на 1 м2 возрастает на 40 Вт. Теперь посмотрим, как определяют нужный показатель на практике.
Пример
Допустим, нам нужно выяснить, какой расход электроэнергии на теплый пол потребуется для гостиной в квартире, расположенной на третьем этаже. Общая площадь комнаты составляет 20 м² (4х5 м). Потребляемая мощность инфракрасного теплого пола должна обеспечивать нормальный дополнительный обогрев. Прежде всего, необходимо определить полезную площадь. Предположим, что 5 м² занимает различная мебель и тяжелое оборудование. Еще один «квадрат» убираем в связи с тем, что от каждой стены требуется отступ не менее 10 см. Таким образом, нам нужно узнать, сколько потребляет пленочный теплый пол, занявший 14 м² комнаты. Применяем формулу, указанную в начале раздела. Для подобных помещений базовая потребляемая мощность теплого пола вт за м2 составляет 120 Вт. Умножаем 14 на 120 – получаем 1680 Вт. Это показатель и должен стать вашим ориентиром при выборе подходящей системы.
Если вы хотите, чтобы оборудование было способно периодически выполнять и функции основного отопления, потребуется более производительный теплый пол. Расход электричества в такие моменты потребует мощности 160 Вт/м². Площади под кабель или пленку у нас достаточно – как раз требуемые 70%. Произведя нехитрые расчеты, мы получим 2240 Вт (2,24 кВт). Напоминаем, что это не энергопотребление теплого пола на 1м2, а требуемый показатель производительности системы. Аналогичным образом рассчитываются параметры для любого помещения.
Балкон/лоджия
Отдельно стоит рассказать о балконах и лоджиях. Многих потенциальных пользователей интересует, сколько потребляют теплые полы в месяц, когда располагаются в этих помещениях. Сразу скажем, что установка отопительной конструкции будет оправдана только при условии качественного утепления балкона. Нетрудно представить, какой расход электроэнергии у теплого пола, когда часть выделяемого им тепла постоянно уходит на улицу. Даже при условии, что стоит качественный стеклопакет.
Правильно подобранные изоляционные материалы помогут существенно снизить потребление теплого пола вт м2, но в любом случае потребуется мощность 160-180 Вт/м². Если вы живете в холодном климате и решили обогревать лоджию таким образом, рекомендуем подумать о приобретении дополнительного оборудования, например, радиатора.

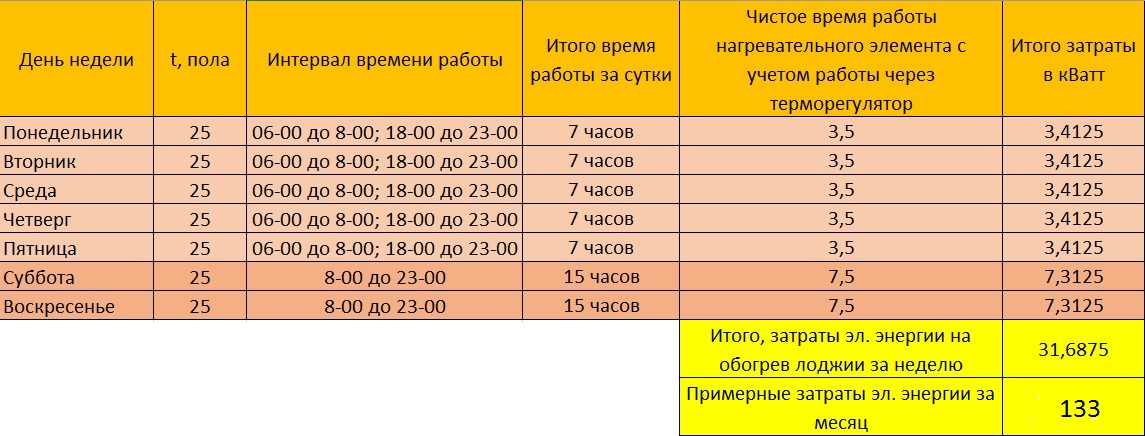

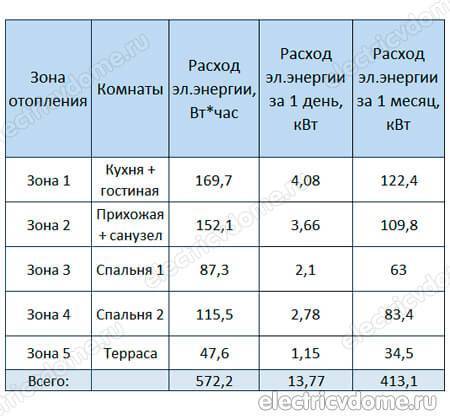

Сколько электричества потребляет теплый пол, зависит от режима эксплуатации, который определяете вы. Выбирая систему, помните, что не угадать с производительностью в сторону понижения намного хуже, чем приобрести более мощное оборудование. Если вы хотите точно знать, сколько ест теплый пол электричества в периоды максимального обогрева, лучше обратитесь за расчетом к профессионалам. Мы указали ориентировочные мощности, а они определят оптимальные показатели, учитывая все параметры комнаты и ваши требования к уровню обогрева.
Если нет желания, чтобы калькулятор расхода электроэнергии инфракрасного теплого пола удивлял вас неожиданным ростом цифр, не стесняйтесь обращаться за консультацией перед покупкой. Некоторые клиенты любят продемонстрировать свою «продвинутость», сходу называя понравившийся товар, характеристики которого подходят под их вычисления. Примерно определить, сколько киловатт потребляет теплый пол, способен каждый. Сделать это с высокой точностью значительно сложнее.
Нормативы
Производители предлагают электрический пол различного вида. Системы отличаются по виду нагревающего элемента и среднему значению расходу электричества. В обязательном порядке выполняется точный расчет, чтобы избежать большого перерасход электроэнергии.

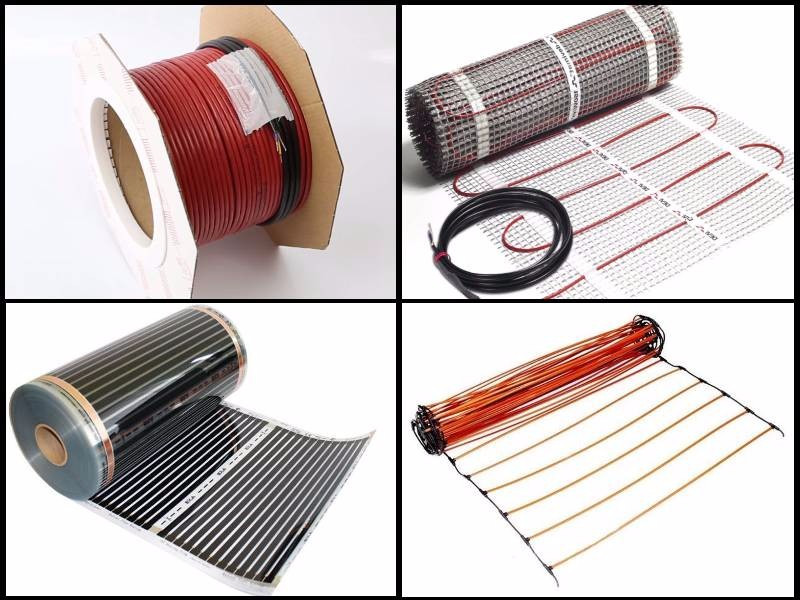

В зависимости от исполнения теплые полы делятся на:
- Нагревающую пленку;
- Электрический кабель;
- Термомат.

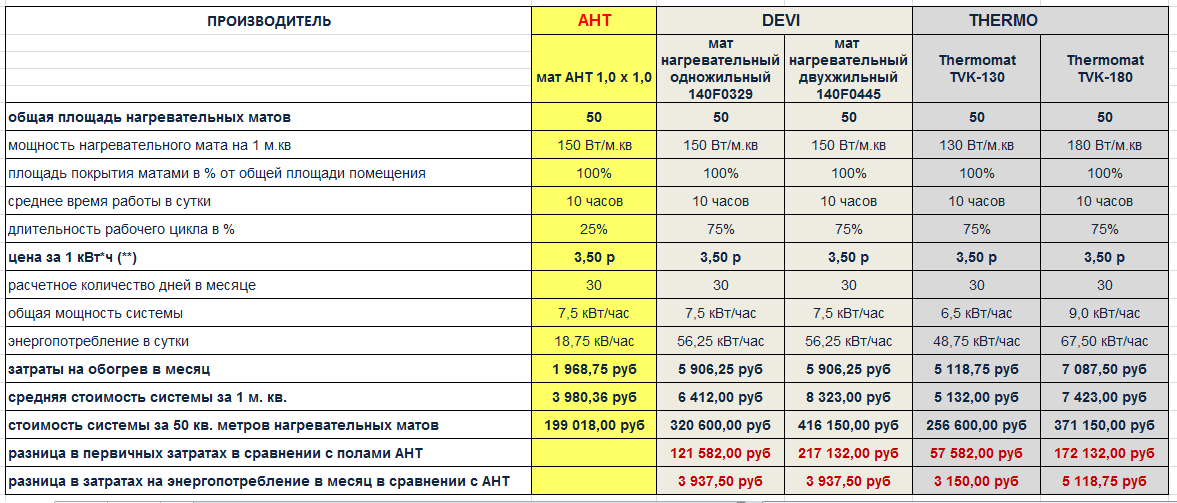

Существует прямая зависимость между мощность и затратами на электроэнергию. При этом чем больше мощность, тем больше система будет потреблять электроэнергии. Существует средние показатели мощности, на которые можно ориентироваться. Так за средние нормативные значения можно принять:
- 0,2 – 0,4 кВт/м², если планируется уложить инфракрасную пленку;
- 0,01 – 0,06 кВт/м² для электрического нагревательного кабеля, состоящего из пяти витков, укладываемых примерно на одном квадрате напольной поверхности с учетом рекомендуемого расстояния между витками;
- до 0,2 кВт/м², если предпочтение отдано термомату.

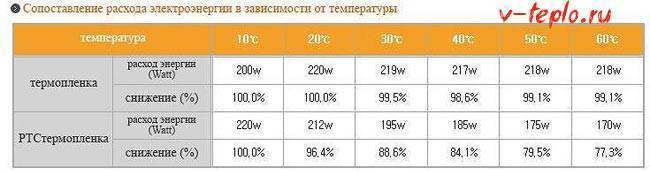

В качестве основного показателя, используемого при оценке характеристик теплого пола является температура. С помощью нее определяется количественный уровень нагрева. Для инфракрасного пола нормативный показатель может достигать +60С, а для кабельного – +65С. При этом рабочая температура поверхности поддерживается на уровне от +30С до +35С. Этого достаточно, чтобы в помещении постоянно поддерживался комфортный температурный уровень.
Расход электроэнергии будет тем больше, чем выше сопротивление. В основном у теплого электрического пола мощность составляет 0,1 – 0,2 кВт/м². Более точную информацию об этом можно найти на коробке конкретного изделия либо в прилагаемой инструкции. При этом средний показатель поддерживает на уровне 120 Вт/м².
Также надо обязательно учитывать назначение смонтированной системы. Для каждого конкретного варианта доводятся свои нормативы мощности. Если система теплый пол используется как основная, то в этом случае электрический пол будет потреблять максимальное количество электроэнергии. Это подходящий вариант для дома, в котором отсутствует электричество. Если дом подключен к системе центрального теплоснабжения, уровень потребляемой мощности можно существенно снизить.
На максимальную степень нагрева напольной поверхности установлен ряд нормативов. Они напрямую зависят от функционального назначения помещения и ограничивают предельное значение потребляемой мощности. Так для комнаты:
- с постоянным нахождением людей максимальная температура нагрева пола ограничивается 26С;
- с временным пребыванием может достигать 31C;
- в жилых комнатах, общественных помещения степень нагрева напольного покрытия ограничивается 35С.
Температура напольного покрытия ограничивается и международными нормативными документами. Ее можно варьировать в интервале от 19С до 29С.
Внимание! Установлено ограничение на перепад температуры между отдельным участками напольного покрытия. Он должен находится в интервале 5 – 10С
Энергоэффективность теплого пола обеспечивается достаточной степенью нагрева нагревательного элемента. Его температура обычно находится в интервале 30 – 45С. Равномерное распределение тепла в вертикальной плоскости способствует снижению температуры воздуха на 2С. При этом расход электричества уменьшается на 1/5. Ведущие производители предлагают запатентованные решения, которые уже длительное время эксплуатируются в различных помещения, обеспечивая эффективный обогрев без каких-либо дополнительных теплопотерь на протяжении всего периода эксплуатации.
Укладка пленки для экономии энергии
Сверху хорошо проложить слой светоотражающей пленки. Существует специальная фольгированная пленка с удобной метрической разметкой, позволяющая правильно уложить шнур отопления. Без разметки укладывать шнур не следует, а наносить разметку вручную довольно утомительно.
Укладка фольгированной пленки
Хитрые приспособления разметок из веревочек быстро рвутся и путаются. Для нормальной укладки шнура нужно пользоваться фабричной разметкой.
Отапливать дом только при помощи устройства теплых полов нерентабельно, поскольку это получается электрическое отопление в чистом виде.
Теплые полы необходимо разумно сочетать с установкой радиаторов отопления.

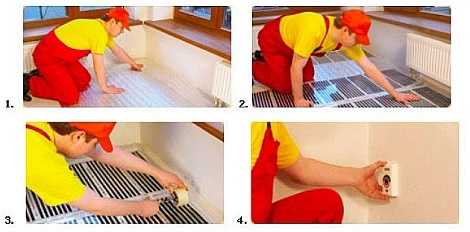

Монтаж инфракрасного пленочного теплого пола
Толщина инфракрасной пленки позволяет использовать ее с любыми видами напольных покрытий. Она может монтироваться на стены и потолки, создавая обогрев всего объема помещения. В первую очередь нужно составить схему расположения нагревательных элементов, с учетом мебели, имеющейся в данном помещении.
После этого нужно тщательно подготовить и выровнять поверхность. Перепады бетонной стяжки не должны превышать 1 мм на 2 м.п. Во избежание потерь тепла через плиты перекрытия на пол укладывается термоизоляционная подложка в виде вспененного полипропилена, толщиной 3-4 мм с односторонним фольгированным покрытием. Термоизоляционные полосы стыкуются между собой и фиксируются с помощью специального термоизоляционного скотча. В конце укладки полосы аккуратно подрезают по краям по всему периметру помещения.
После этого раскатывается рулон термопленки. Отмеряется части нужной длины, которые разрезаются по нанесенным меткам и укладываются на пол по составленной схеме. Места разрезов располагаются примерно через 18 см и выделяются пунктирными линиями, возле которых нарисованы ножницы. Запрещается разрезать пленку по диагонали, поскольку в этом случае она придет в негодность. Между нагревательной пленкой и стеной должен быть зазор не менее 10 см. Сами полосы укладываются на термоизоляционную подложку с зазором между собой 5-10 мм.
В местах разрезов токопроводящие шины остаются открытыми, на них приклеиваются полоски битумной изоляции, которая входит в комплект теплых полов. Контакт вставляется точно по центру в торце токопроводящей шины и плотно фиксируется плоскогубцами. В клемме контакта зажимается токоведущий провод, конец которого зачищается на 5-10 мм. После этого место соединения полностью закрывается битумной изоляцией.
Секции инфракрасных теплых полов, разрезанные в виде полос, подключаются параллельно с помощью многожильных медных проводов, сечением не ниже 1,5 мм2. Автоматическое срабатывание терморегулятора в нужное время обеспечивается датчиком температуры.
Термодатчик устанавливается около стены, где планируется монтаж терморегулятора, на расстоянии примерно 20-25 см от края. В полу с помощью перфоратора делается штроба, куда и укладывается датчик. После этого он сверху прикрывается инфракрасной пленкой. Для отображения истинной температуры пола датчик должен быть уложен поверх теплоизоляционной подложки.
Далее в подготовленное место устанавливается и подключается терморегулятор. После этого проверяется работоспособность смонтированных теплых полов. После включения все подключенные термопленки должны нагреваться. Убедившись в рабочем состоянии системы, можно приступать к укладке чистового покрытия пола. Правильная сборка всей конструкции гарантирует значительное снижение тепловых потерь и существенную экономию электрической энергии.
Всех владельцев недвижимости, решивших установить современную электрическую , интересует, сколько энергии потребляет теплый пол. Прежде всего, следует отметить, что энергопотребление зависит от типа конструкции и размера помещения, где ее предстоит установить.
Выбор полезной площади обогрева
Для определения площади пола под монтаж электрического обогрева нужно ширину умножить на длину не занятой мебелью части комнаты и добавить площадь не занятых закутков. Мощность нагревательного элемента выбирается с учетом особенностей помещений.
Допустим отапливаемый балкон или коридор нуждается в большей мощности электрических кабелей, чем допустим гостиная и спальня. Такое значение мощности электрических нагревателей для помещения будет выглядеть так:

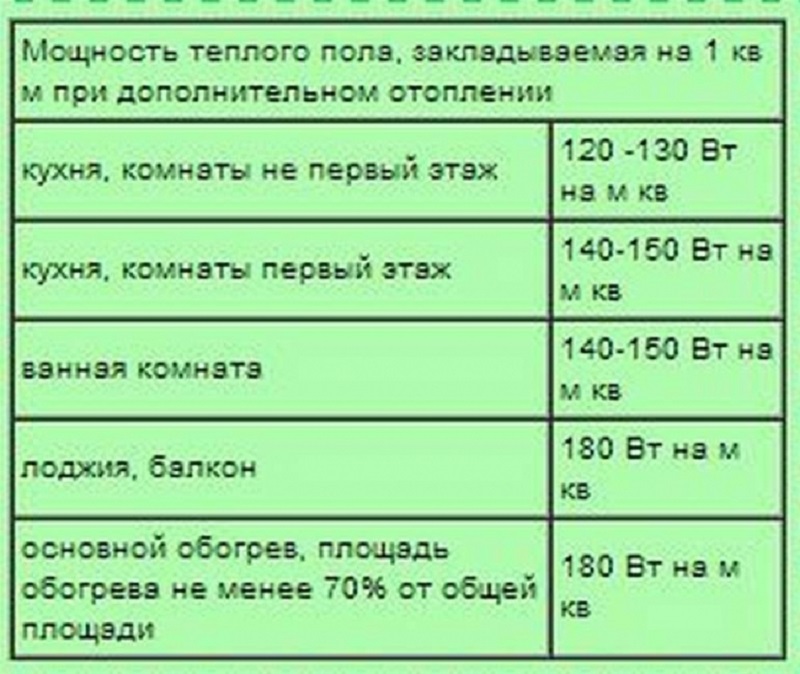

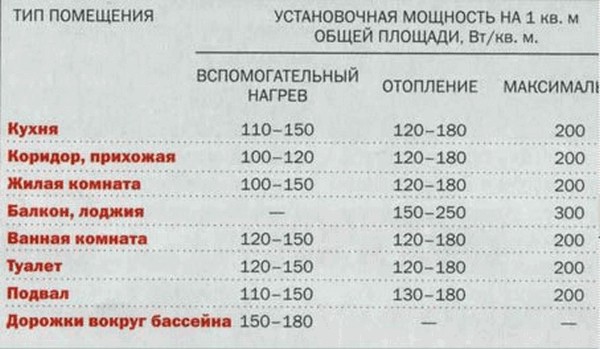

Рекомендуемая мощность нагревательного кабеля для разных помещений
Указанные мощности для расчета электрического пола разных помещений годится для дополнительного отопления пола. Для основного варианта обогрева комнат нагревательные элементы должно иметь мощность от 140 Вт/м² до 180 Вт/м². Также при расчете электрического теплого пола нужно учитывать этажность помещений.
Для первого этажа, где под полом находится холодный подвал, мощность нагревательного элемента должна быть 140 Вт/м². Если помещение находится на последних этажах, то мощность электрических нагревателей нужно ставить не менее 120 Вт/м².
Рассмотрим примерный расчет теплого электрического пола для комнаты площадью 20 м². От общей площади 20 квадратных метров вычитаем площадь под мебелью и получаем, что полезная площадь будет 60% от общей площади.
Sкомн=20*0,6=12 м²
Дальше выбираем мощность нагревательного элемента. В инструкции на греющий кабель параметр Вт/м² не дается, мощность выражается в Вт/м. Переведем этот параметр в Вт/м². По паспорту мощность нагревательного кабеля 30 Вт/м. Шаг укладки 20 сантиметров.
Здесь считаем длину кабеля уложенного в 1 м² и умножаем на 30 Вт/м, (при длине кабеля 5 м) получаем 150 Вт/м². Продолжим расчет мощности теплого пола. По предложенным данным для спальни оптимальный выбор мощности кабеля 110 Вт/м², это в случае дополнительного отопления. Теперь приводим полный расчет электрического теплого пола.
P=1,3*12*110=1716 Вт
С такими данными можно уже идти и приобретать нужной длины нагревательный кабель. Расчет мощности электрического теплого пола можно сделать по таблице.
Таблица расчета мощности нагревательного кабеля

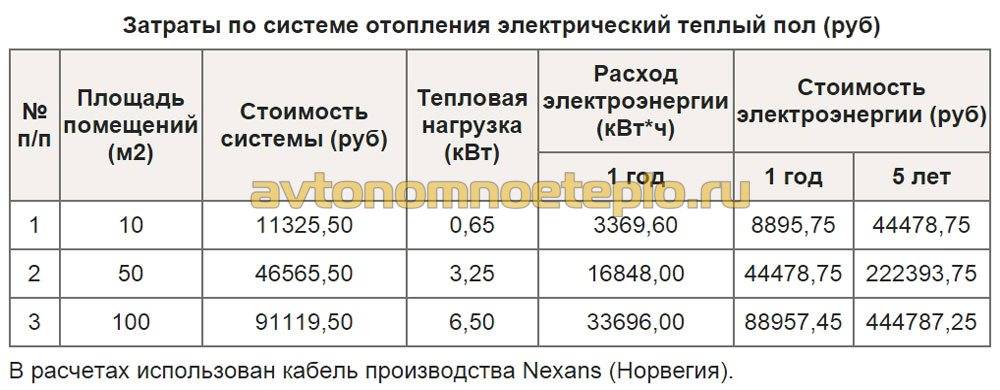

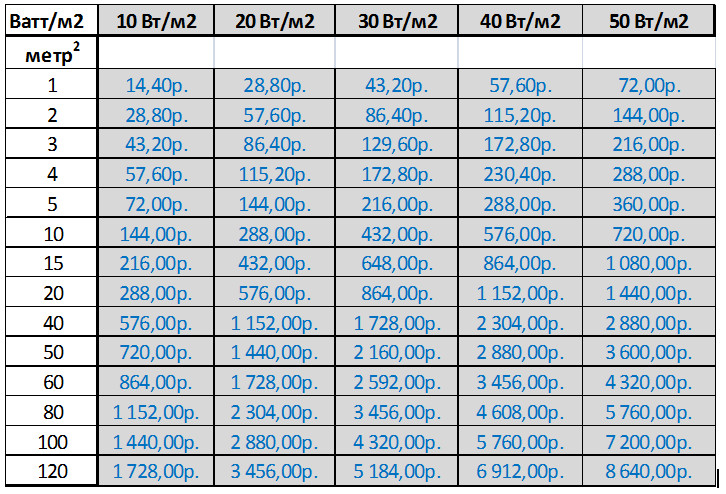

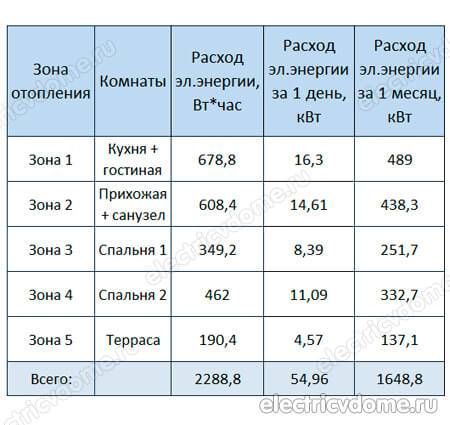

Теперь можно посчитать затраты на электроэнергию. Стоимость киловатта электроэнергии примем 4 руб. За час работы теплого пола потратим электроэнергии на 1716*4/1000=6 руб. 86 коп., за 8 часов — 54 руб. 49 коп., а за 24 часа — 164 руб. 73 коп.

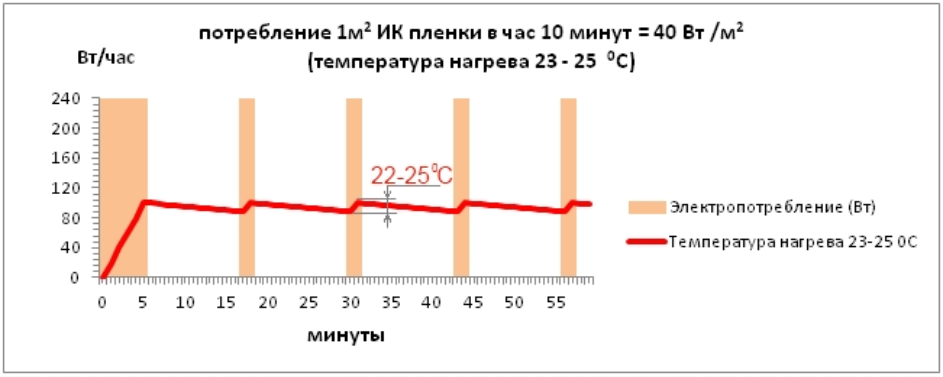

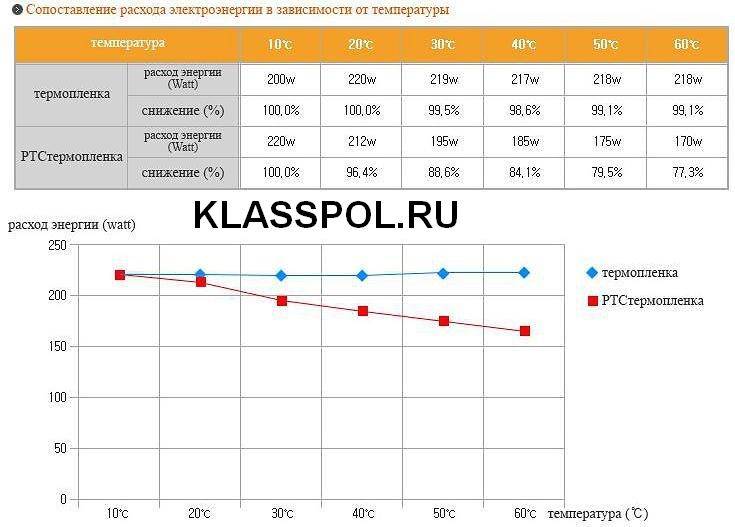

График снижения потребления электроэнергии при прогреве теплого пола

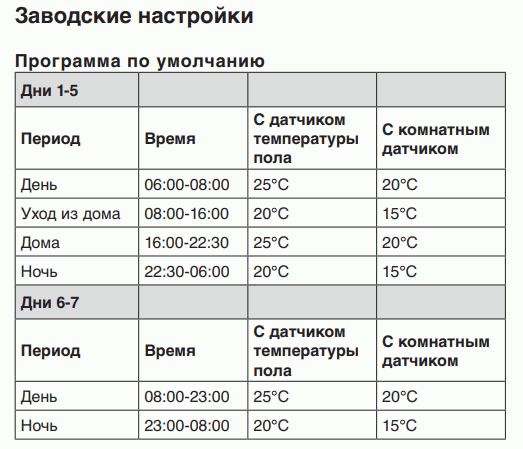

Нужно также учитывать, что работает нагревательный элемент на максимальной мощности только при прогреве теплого пола. Работа с термостатом позволит сэкономить электроэнергию, и затраты снизятся до 40% от максимального. Если электрический теплый пол работает 8 часов в день, то затраты на электроэнергию уменьшатся еще в три раза.
Помогла вам статья?
ДаНет
Типы нагревательных элементов
Обогрев системой теплого пола производится:
- греющим кабелем;
- термоматами;
- инфракрасным устройством (пленочным или стержневым).
Кабель монтируется в стяжку или в клеевой слой керамических плиток. Пленочное покрытие применяется для размещения под ламинатом или линолеумом. У каждого типа есть свои особенности.
Виды теплого пола

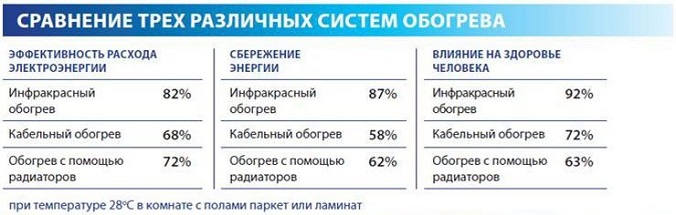

Прежде всего, стоит отметить характерное свойство теплого пола, которое заключается в том, что обогрев производится снизу. При обогреве помещения радиаторами нижняя часть помещения остается более холодной и для создания комфорта требуется повышение на 15% затрат энергии. Естественно, когда прокладывается теплый пол электрический, такой расход энергии не требуется, в результате будет достигнута экономия тепла.
Греющий кабель
Затраты на теплые полы будут минимальными из-за небольшой стоимости кабеля, который укладывают в стяжке. На ней не стоит экономить, и приобрести рекомендуется сухую смесь, предназначенную для теплых полов. Она обладает лучшей теплопроводностью, что снижает потребление электроэнергии теплым полом. Все это идет в общую статью расходов электроэнергии, ведь учитывать надо каждую мелочь.
Требуется все как следует рассчитать, поскольку толщина стяжки составит около 5 см, что составляет существенную затратную часть, которую придется расходовать на изготовление теплого пола. Качественный раствор можно сделать своими руками, если использовать мелкое зерно и хороший цемент.
Кабели бывают резистивные и саморегулирующиеся. Первый меньше стоит и его следует брать двухжильным, чтобы не напрягаться с обратным заведением конца на терморегулятор. Кроме того, он создает меньшие электрические помехи.
Может быть интересно
Существенным недостатком резистивного кабеля является его перегрев, если тепло по каким-то причинам плохо отводится (сверху поставили мебель или постелили ковер). При заливке стяжки с таким кабелем большое значение имеет отсутствие пустот, ухудшающих отвод тепла.
Несмотря на большую стоимость, многие предпочитают применять саморегулирующийся кабель, который увеличивает сопротивление на участках с повышенной температурой. Ток в нем течет в поперечном направлении – от одного проводника к другому (рис. ниже). Если он уменьшится на определенном участке с повышенной температурой, это никак не повлияет на работу рядом расположенного сегмента.
Как выглядит саморегулирующийся кабель
Электрические кабельные маты
Электрический теплый пол делается из одножильного или двухжильного греющего кабеля, закрепленного на гибкой сетке. Его покупают рулонами. Толщина мата не превышает 3,5 мм, что позволяет размещать его в тонкой стяжке или в слое плиточного клея. Расход наливной стяжки на него небольшой. Отделка может быть любая: керамогранит, плитка, гранит, мрамор. Выбор мощности нагревателей на строительном рынке большой.
Кабельный мат по принципу действия не отличается от греющего кабеля. Проводник также выделяет тепло при прохождении по нему тока. От него способом конвекции нагреваются стяжка с покрытием, и дальше греется воздух.
Кабельный мат
Теплый пол постоянно совершенствуется. Компания «Devi» (Дания) выпускает маты, содержащие теплоизолирующий слой и покрытие, которое повышает прочность кабеля. Их раскладывают на ровном основании и подключают к терморегулятору. Сверху укладывают ламинат или паркетную доску без стяжки.
Инфракрасный обогрев
Для теплого пола применяется пленка толщиной не более 3 мм. Обогрев производится за счет пленочных нагревательных элементов на основе углерода. В отличие от кабеля, нагрев производится за счет инфракрасного излучения, что повышает КПД до 95 %. Для такого теплого пола подходит любое из известных покрытий.
Греющая пленка для теплого пола

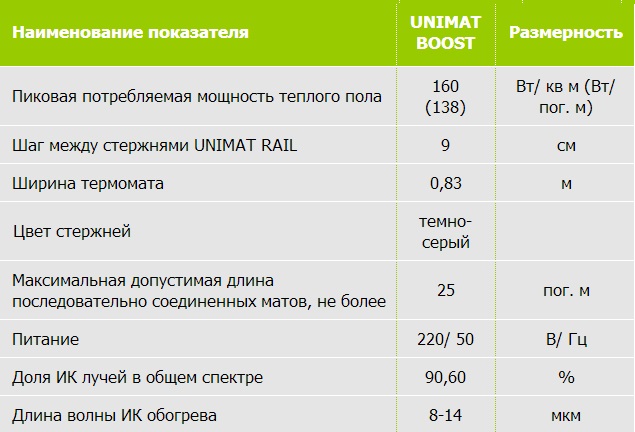

Аналогичными свойствами обладает термомат с карбоновыми нагревателями, закрепленными на стекловолокнистой сетке. Напряжение подается с двух параллельных проводников на стержни-излучатели полупроводникового типа. Он работает по тому же принципу излучения и укладывается под напольное покрытие. При размещении в стяжке его защищают полиэтиленовой пленкой от щелочной среды. Такой теплый пол энергопотребление также снижает, поскольку принцип действия у него тот же, что и у пленки.
Пленочные нагреватели высокого качества выпускает корейская фирма «Caleo». Можно выбрать теплый пол толщиной всего 0,42 мм, но здесь требуется особая аккуратность при обращении.
