Принцип работы и разновидности преобразователей напряжения

В чем заключается предназначение преобразователей сигналов?

Преобразователи сигналов — устройства, которые действительно могут быть представлены в самом широком спектре решений. Данный термин фактически собирательный и может иметь отношение к оборудованию, применяемому в разных сегментах хозяйства и классифицируемому по совершенно несхожим критериям. Основные типы сигналов, которые могут преобразовывать устройства, о которых идет речь:

– электрические;

– звуковые;

– температурные;

– технологического характера.

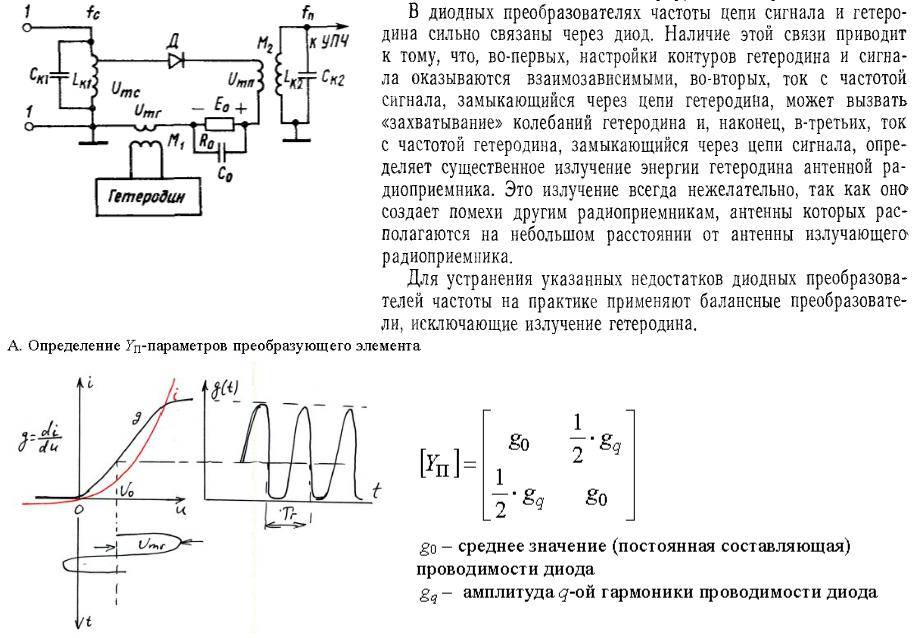

В зависимости от задач, которые стоят перед пользователем преобразователя сигнала, в структуре соответствующего устройства могут объединяться модули, обрабатывающие несколько разных типов данных. Преобразование, таким образом, может осуществляться в рамках одного типа сигнала (например, с одной частоты на другую) либо являться механизмом, предполагающим трансляцию между разными категориями сигналов. Например, электрических в звуковые.

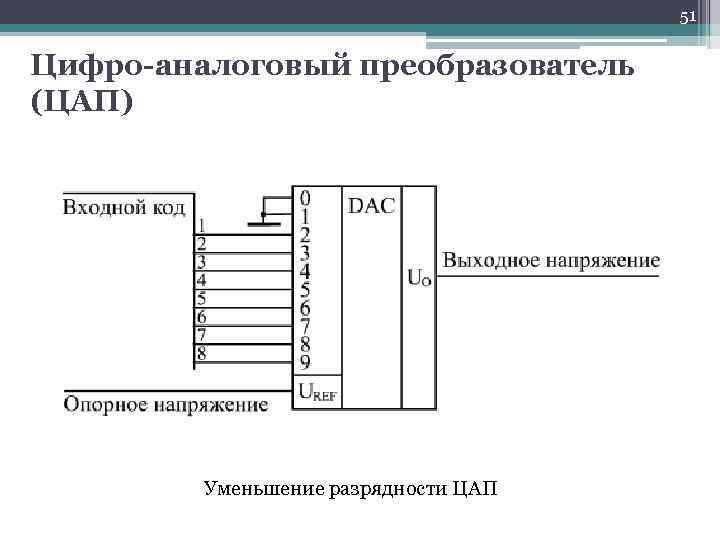

К самым распространенным девайсам относится преобразователь аналоговых сигналов в цифровые (и наоборот, если это предусмотрено структурой внутренних модулей устройства). Рассмотрим особенности его работы.

Какие бывают преобразователи

В современно мире существует множество видов преобразователей тока, как небольших для минимальных потребностей, так и крупных способных обеспечить энергией несколько электроприборов.

Для самых простых нужд можно использовать преобразователи работающие от прикуривателя в автомобиле. Работу холодильника они конечно обеспечить не смогут, но вот радио или зарядку телефона, планшета, ноутбука вполне осилят.

Благодаря ШИМ контролерам преобразователи заметно шагнули вперёд. Вырос коэффициент полезного действия, а форма тока приблизилась к привычным для приборов форме чистого синуса. А максимальная мощность выросла до нескольких кило ватт.

Конечно всё это касается лишь дорогих и массивных преобразователей. Но и более простые, тоже не стояли на месте и улучшали свои характеристики.

Время работы будет ограниченно мощностью и ёмкостью аккумулятора. И если вы на долго отправляетесь в путешествие, то не следует слишком сильно нагружать аккумулятор и ограничивать себя в потреблении электроэнергии.

Для отдыха не природе лучше всего подойдёт компактный маломощный преобразователь. Его вполне хватит для бытовых нужд в походе.

Не каждый бытовой прибор сможет работать с такой формой тока и может вовсе прийти в негодность. Поэтому следует внимательно подходить к выбору приборов для поездок на природу.

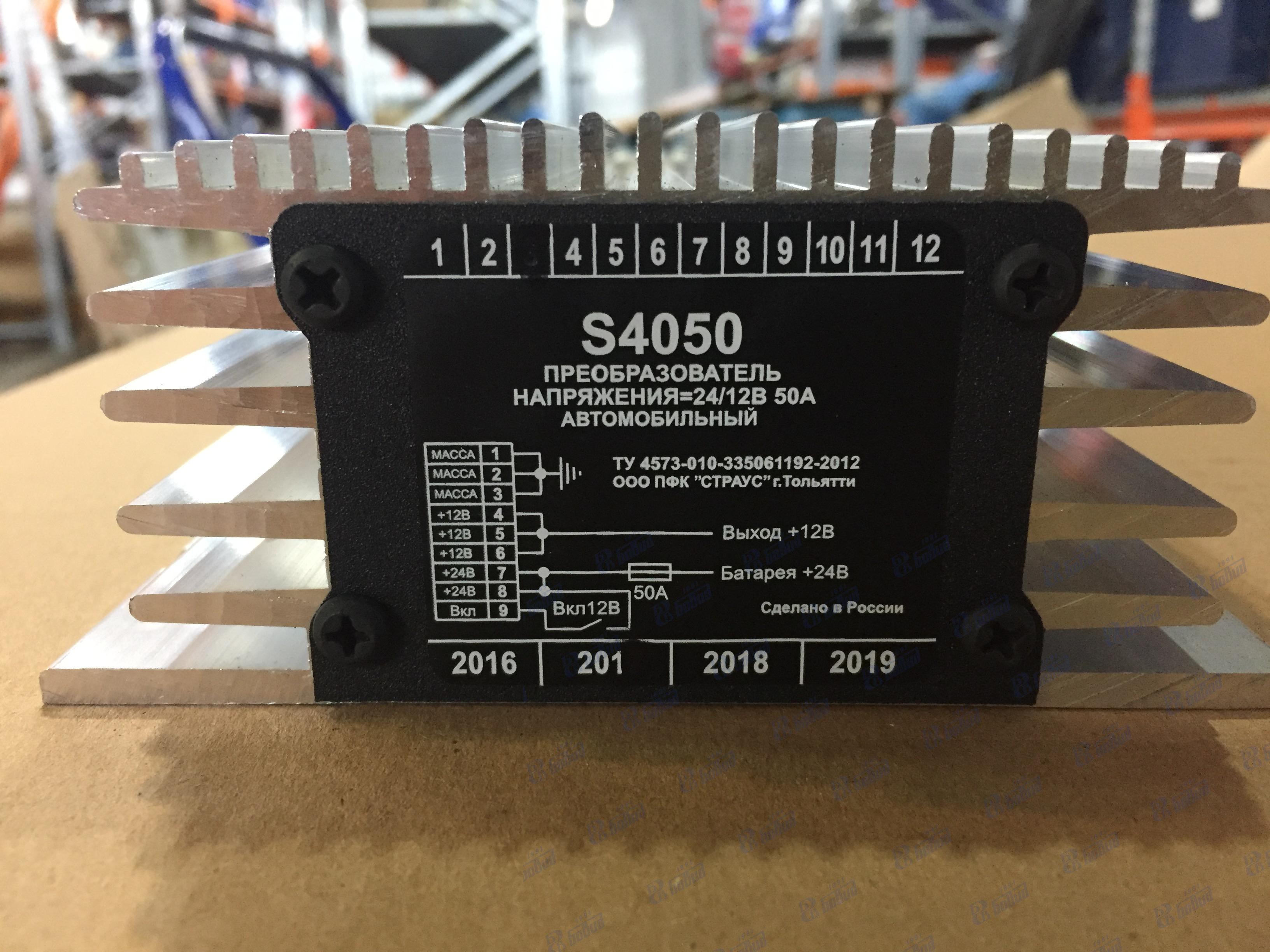

Существует три вида преобразователей напряжения с 12 на 220 В:

• Автомобильный;
• Компактный;
• Стационарный тип.

Также нельзя забывать, что чем выше нагрузка на преобразователь, тем ниже его КПД. И если в этом нет необходимости, нагружать его следует минимально, чтобы не расходовать драгоценную энергию впустую.

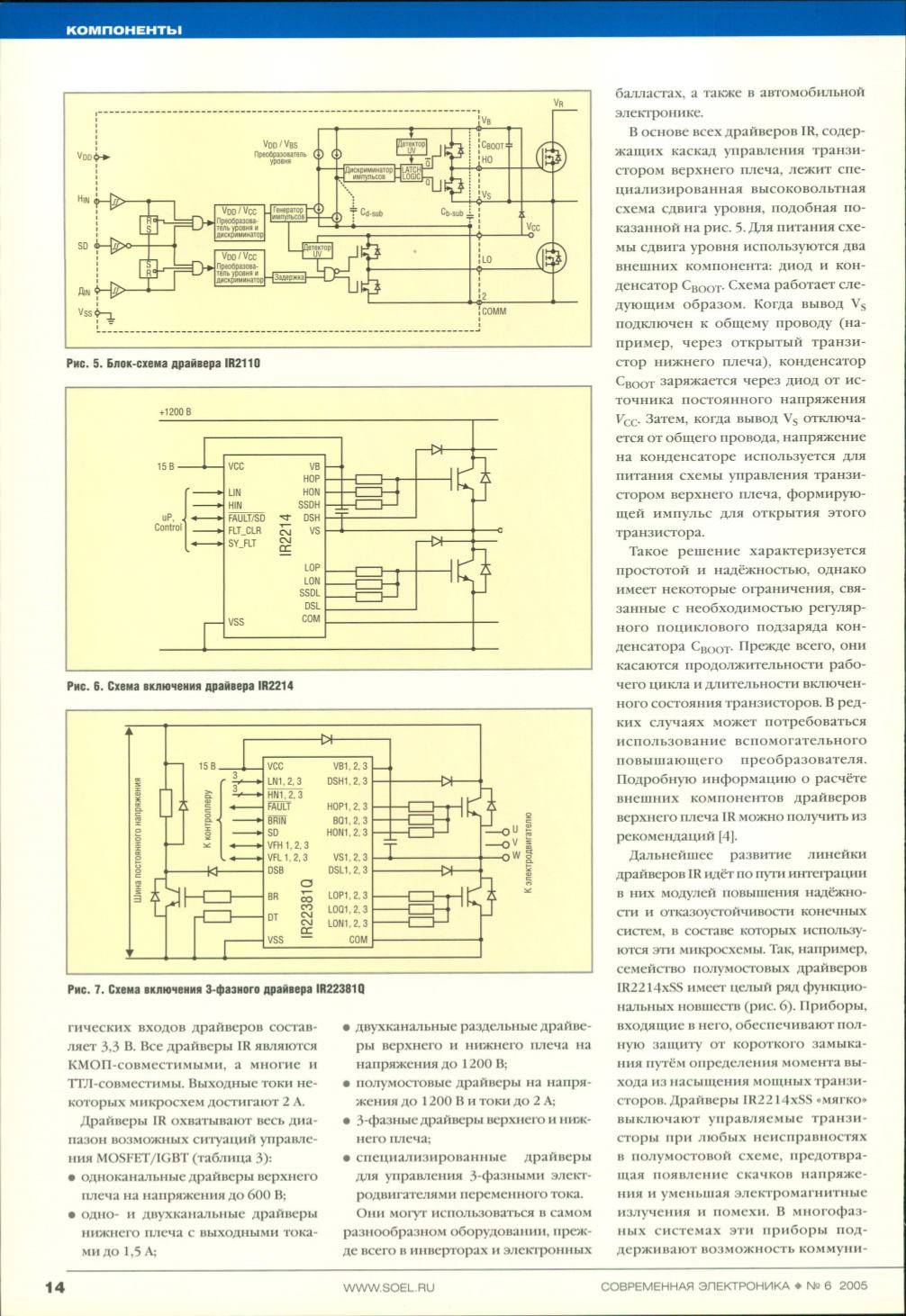

Повышающе-понижающая ступень DC/DC-преобразования

Повышающе-понижающие DC/DC-преобразователи должны обеспечивать одноступенчатое преобразование для входных напряжений от шины аккумуляторной батареи в широком диапазоне (рис. 3) и гарантировать при этом стабильное напряжение на выходе. Для такого преобразования используется несколько топологий . Пример на рис. 4в показывает использование микросхемы контроллера повышающе-понижающего DC/DC-преобразователя LM5175 с четырьмя ключами. Это вызвано тем, что, благодаря своей архитектуре, он отличается более высокой эффективностью (КПД) и широкими возможностями по управлению питанием.

DC/DC-преобразователь, выполненный на базе контроллера LM5175, отличается широким диапазоном входного напряжения V_IN и, благодаря возможности работы с четырьмя ключами, может как повышать, так и понижать входное напряжение. При этом он способен обеспечивать стабилизированное выходное напряжение даже в том случае, если его входное напряжение равно выходному. Упрощенная схема и временные диаграммы переключения ключей во всех режимах работы преобразователя показаны на рис. 5.

Рис. 5. Четырехключевой повышающе-понижающий DC/DC-преобразователь с широким диапазоном входного напряжения VIN

Когда входное напряжение выше заданного уровня выходного напряжения, рассматриваемый преобразователь работает в режиме понижения напряжения с выходным каскадом в проходном режиме. Когда входное напряжение ниже заданного уровня выходного напряжения, он работает в режиме повышения, в этом случае его входной каскад находится в режиме прямой проводимости. Когда же напряжение V_IN находится близко к выходному V_OUT, то для поддержания плавной или, как ее называют, бесшовной работы он чередует циклы повышения и понижения. Поскольку в режиме повышения или понижения напряжения используется только одно плечо в цикле, это позволяет избежать высоких потерь, характерных для чистого двухступенчатого преобразования.

В отличие от повышающего предварительного преобразователя, задача которого заключается только лишь в повышении уровня выходного напряжения, которое, в случае его понижения, не сможет уменьшить выходное напряжение ниже уровня V_IN, повышающе-понижающий преобразователь обеспечивает устойчивость как к просадкам, так и к резким броскам входного напряжения. Для автомобильных применений с выходным напряжением выше номинального диапазона (≥16 В) повышающий напряжение преобразователь обеспечивает низкий уровень пульсаций на входе и обеспечивает, кроме того, защиту от перегрузки и короткого замыкания, а также выполняет и ограничение пускового тока. Повышающий каскад преобразователя также избавляет от необходимости использования громоздких пассивных фильтров низких частот, необходимых для подавления наложенного переменного напряжения, которое может наводиться на шине 12-В аккумуляторной батареи как следствие выпрямления выходного напряжения переменного тока автомобильного генератора. Для стабилизированных выходных напряжений, лежащих ниже номинального напряжения аккумуляторной батареи (5 и 3,3 В), топология повышающе-понижающего преобразования обеспечивает одноступенчатое решение с более высокой эффективностью, чем архитектура из двух раздельных преобразователей — предварительного повышающего и основного понижающего. Тем не менее преимущество в размерах с использованием одноступенчатых повышающе-понижающих преобразователей нивелируется по причине того, что здесь, как правило, требуется больший по габаритам фильтр подавления электромагнитных помех.

Тем не менее для автомобильных систем именно повышающе-понижающий напряжение преобразователь, показанный на рис. 5, является оптимальным решением в качестве предварительного стабилизатора напряжения. Этот преобразователь сочетает преимущества первой ступени, где он может работать в качестве повышающего преобразователя, например для борьбы с просадками напряжения (для диапазона выходного напряжения 16–24 В, рис. 4в), и обеспечивать защиту в условиях холодного пуска двигателя. Этот преобразователь также включает в себя защиту от сброса нагрузки и защиту от перегрузки по току с одновременной защитой от короткого замыкания, обычно ассоци­ируемую с особенностями функционирования понижающих преобразователей. Кроме того, он обеспечивает полное отключение входа/выхода в режиме выключения без потребления остаточных токов.

Способы применения

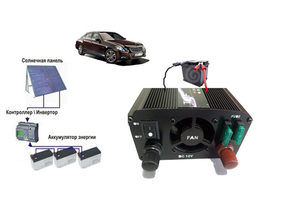

Особенно широко преобразователи тока с 12 на 220 В применяются в местах, где отсутствует снабжение электроэнергией. От любого автомобильного аккумулятора можно сделать 220 В для обеспечения подачи электричества в загородный дом.

Следует помнить, что инверторы напряжения из 12 В в 220 В преобразуют форму электрического тока, которая ограничивает его использование. То есть не все электрические приборы способны воспринимать напряжение, подающееся графически почти по прямоугольной форме. Конструктивно инверторы бывают:

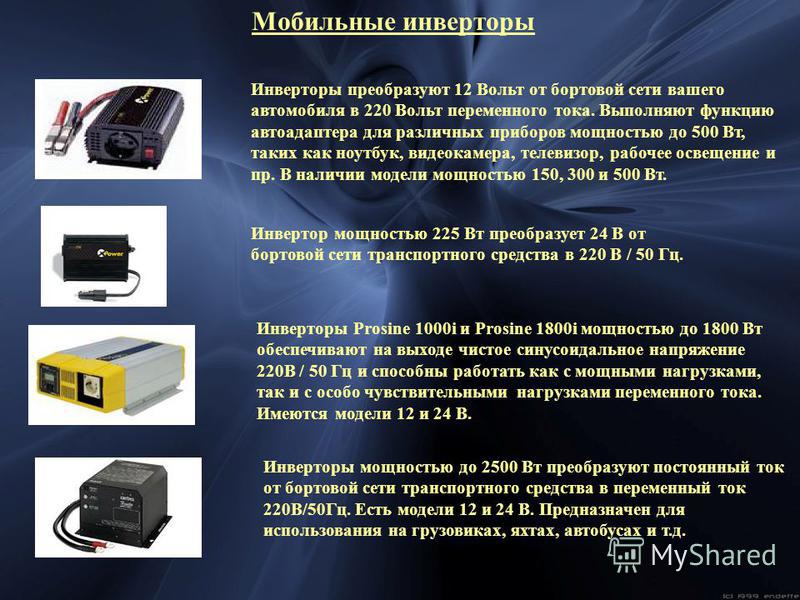

• автомобильными;
• стационарными;
• мобильными.

Если рассматривать выходную мощность, то автомобильные АКБ максимально выдают 500 Вт, а стационарные — до 10 тыс. Вт. Если при выезде за город на отдых или дачный участок необходимо в вечернее время осветить помещение или место ночевки, то самый простой способ заключается в подсоединении к преобразователю светодиодного светильника.

Стационарные преобразователи напряжения 12—220 вольт в основном применяются для трансформирования электрической энергии солнечных батарей и ветряных конструкций. Мобильные инверторные преобразователи подключаются к сети от 12 до 50 В и считаются неприхотливыми в выборе источника питания. Для обслуживания автомобилей это устройство представляет собой зарядное устройство с розеткой.

Конструкция преобразователей напряжения

С ростом частоты увеличиваются потери, вызванные вихревыми токами, в сердечниках трансформаторов. Явление пытаются пресечь путем шихтования. Сердечник разделяется на пластины, с плоскостью параллельной линиям магнитного поля. Используется особая электротехническая сталь с высоким удельным сопротивлением.

По мере роста частоты магнитный поток вытесняется толщей сердечника наружу. Ферромагнитные материалы применяют для увеличения индуктивности. На высоких частотах становится нецелесообразным по указанной выше причине. Магнитная проницаемость перестает расти, нет смысла изготавливать подобный сердечник. На ВЧ широко используются магнитодиэлектрики прессованным порошком. Устраняя потери, созданные вихревыми токами. Сила магнитного потока сильно снижается. Периодичность законов изменения тока, напряжения диктует следующее правило…

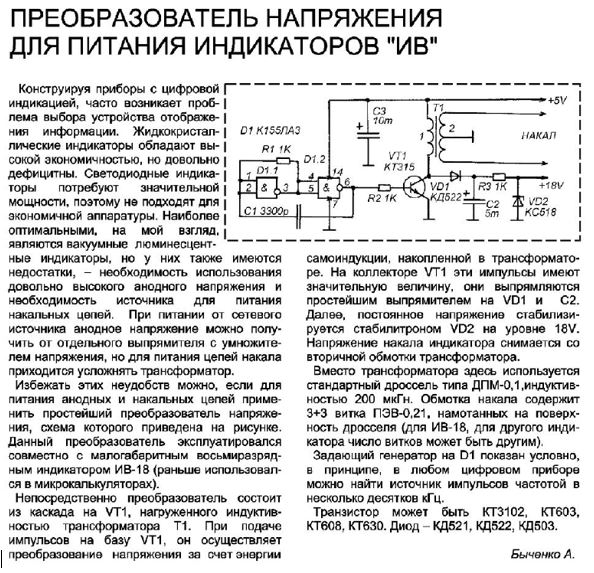

В устройствах используют накопители индуктивного или емкостного типа. Это объясняет применение ферромагнитных материалов блоками питания, объясняет, почему Тесла в опытах шел иным путем. Ученый для создания токов высокой частоты использовал колебательные контуры. Аналогичным путем сегодня движется техника преобразователей напряжения. Для постоянного тока конструкция выглядит такова:

1. Входное напряжение становится одновременно питающим.

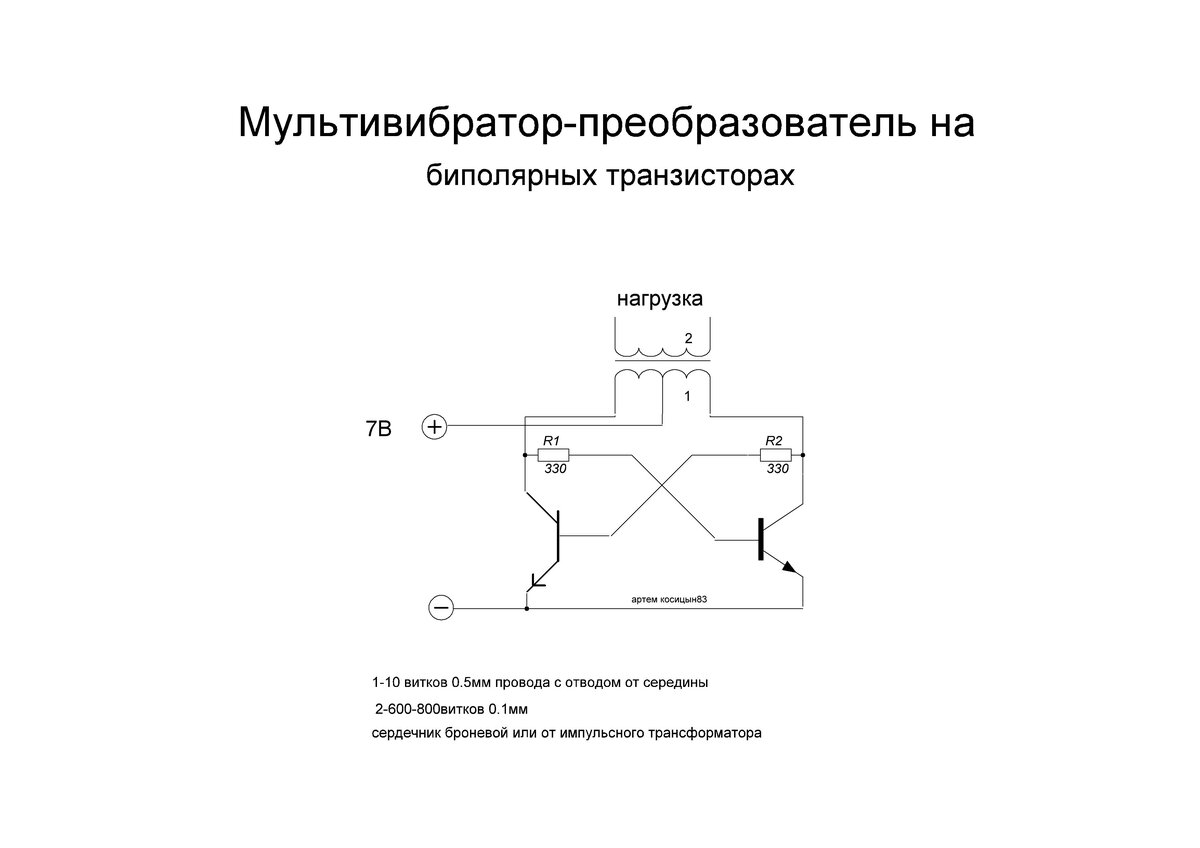

2. Сердцем преобразователя выступает генератор переменного напряжения. Известный мультивибратор (триггер на двух транзисторах), изображение доступно повсеместно. Иногда выгодно применять готовые микросхемы промышленных серий, инверторы.
3. Результирующее напряжение переменное, часто прямоугольной формы. При необходимости усиливается, умножается или понижается (при помощи коммутируемых конденсаторов), выпрямляется, получается нужная полярность (преобразователь полярности напряжения). Заметим: эти каскады иногда выполнены на микросхемах. Мультиплексоры широко применяются для коммутации конденсаторов, запасающих мощность.

Преобразователь напряжения не строится напрямую без трансформатора. Однако если отклоняться от строго определения, удастся решить разнообразные задачи. Любой мультивибратор содержит цепочку RC, что и применил Тесла. Для получения напряжения нужно полярности применяется должным образом выполненное включение диодов и фильтрующих конденсаторов. Выпрямитель делается мостовым (см. Диодный мост).

Подобные схемы на практике встречаются в электронике по простой причине: сложно получить высокую мощность. Не создано полупроводниковых ключей, обходящих ограничение, емкости конденсаторов потребовались бы просто гигантские. Поэтому производители постоянно борются за экономию электроэнергии.

Системный блок ПК применяет импульсные трансформаторы, генерации стабильной чистоты используются кварцевые резонаторы. Укажем отличие. Работа с высокочастотным напряжением, позволяет значительно уменьшить количество запасенной за период колебания энергии. Габариты трансформаторов можно сильно уменьшить, вредные ферромагнитные сердечники выбросить вовсе, понизив вес. Имеются конструктивные особенности и другого рода. Как пишет выдающийся схемотехник М.А. Шустов:

1. Индуктивные преобразователи меньших габаритов при прочих равных. Поэтому применяются для повышенных мощностей. Что видим на примере трансформаторов.
2. Что касается емкостных преобразователей, выгодно использовать для малых мощностей. Вспомним о мультивибраторах с RC цепочкой.

Слышали про «трансформаторы» постоянного напряжения. Допустимо отнести к конструктивным особенностям. В составе генератора используется звено обратной связи – кристалл кварца. Запасающий конденсатор управляет режимом работы транзистора, переменное напряжение в виде акустической волны проходит пьезоэлемент. В силу очевидных обстоятельств рабочие частоты лежат в области единиц МГц, мощность мала. Понятно, что напрямую постоянное напряжение система передавать неспособна, термин трансформатор применяется иносказательно.

Применение многоуровневых инверторов [ править | править код ]

Многоуровневые инверторы включают в себя матрицу силовых полупроводников и конденсаторных источников напряжения, выход которых генерирует напряжения со ступенчатыми формами сигналов. Коммутация переключателей позволяет добавлять напряжения конденсатора, которые достигают высокого напряжения на выходе, в то время как силовые полупроводники должны выдерживать только пониженные напряжения. На рисунке справа показана принципиальная схема одного фазового отрезка инверторов с различным количеством уровней, для которых действует мощность полупроводников представленных идеальным выключателем с несколькими положениями.

Двухуровневый инвертор генерирует выходное напряжение с двумя значениями (уровнями) относительно отрицательного терминала конденсатора , в то время как трехуровневый инвертор генерирует три напряжения и так далее.

Представим, что m является количеством шагов фазового напряжения относительно отрицательного терминала инвертора, тогда количество шагов в напряжении между двумя фазами загрузки k,

k = 2 m + 1 <displaystyle k=2m+1>

и количество шагов p в фазовом напряжении трехфазной нагрузки в соединении

p = 2 k − 1 <displaystyle p=2k-1>

Имеется три различные топологии для многоуровневых инверторов: зафиксированная на диод (нейтрально зафиксированная) ; зафиксированная на конденсатор (навесные конденсаторы); и каскадно-расположенный многоэлементный с отдельными источниками постоянного тока .Кроме того, несколько модуляций и стратегий управления были разработаны или приняты для многоуровневых инверторов включая следующее: многоуровневая синусоидальная модуляция длительности импульса (PWM), многоуровневое выборочное гармоническое устранение и векторная пространством модуляция (SVM).

Основные положительные стороны многоуровневых инверторов заключаются в следующем:

1) Они могут генерировать выходные напряжения с чрезвычайно низким искажением и понизить dv/dt.

2) Они тянут входной ток с очень низким искажением.

3) Они генерируют меньшее напряжение общего режима (CM), таким образом уменьшая стресс в моторных подшипниках. Кроме того, с помощью сложных методов модуляции, напряжения CM могут быть устранены.

4) Они могут работать с более низкой частотой переключения.

Топология каскадных многоуровневых инверторов

Различная топология преобразователя представленная здесь, основывается на последовательном соединении однофазных инверторов с отдельными источниками постоянного тока. Рисунок справа показывает цепь электропитания для одного участка фазы девятиуровневого инвертора с четырьмя клетками в каждой фазе. Получающееся фазовое напряжение синтезируется добавлением напряжений, сгенерированных различными участками.

Каждый однофазный инвертор полного моста генерирует три напряжения на выводе: + Vdc, 0, и — Vdc. Это стало возможным путем подключения конденсаторов последовательно с ac стороной через четыре выключателя питания. Получающееся выходное колебание напряжения переменного тока от-4 Vdc до 4 Vdc с девятью уровнями и ступенчатой формой сигнала, почти синусоидальной, даже без применения фильтров.

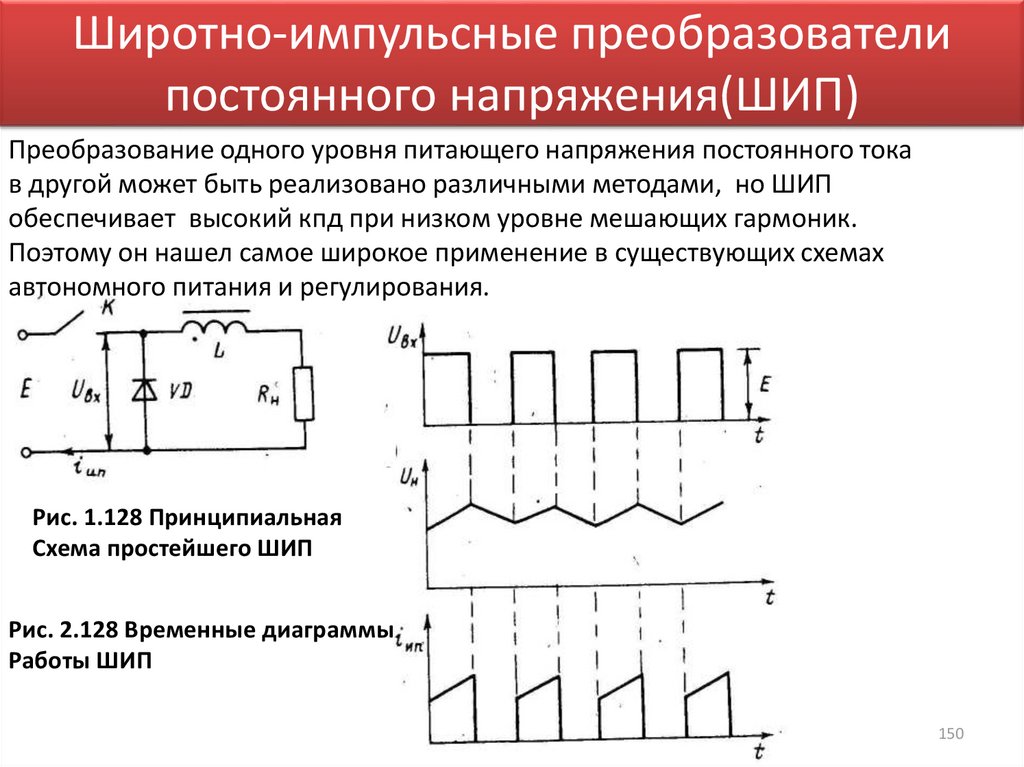

Для преобразования электроэнергии, а точнее сказать, напряжения, можно использовать различные устройства, такие как трансформаторы, генераторы, зарядные устройства. Все они являются преобразователями электрической энергии. Так как для питания многих современных устройств нужно не только переменное, но и постоянное напряжение, то для этих целей не всегда есть возможность применять такой источник энергии, как аккумуляторная батарея. Именно она выдаёт идеальное постоянное напряжение путём химической реакции. Раньше для преобразования и понижения напряжения применялись только низкочастотные трансформаторы, работающие в паре с выпрямителем и сглаживающим фильтром. Однако они обладали очень большими габаритами. С ростом и развитием инновационных технологий в быту и на производстве стали появляться электронные устройства, требующие миниатюрных преобразовательных устройств. Так и появились импульсные преобразователи постоянного напряжения. Миниатюрность их требуется больше для переносных мобильных устройств, нежели для стационарных.

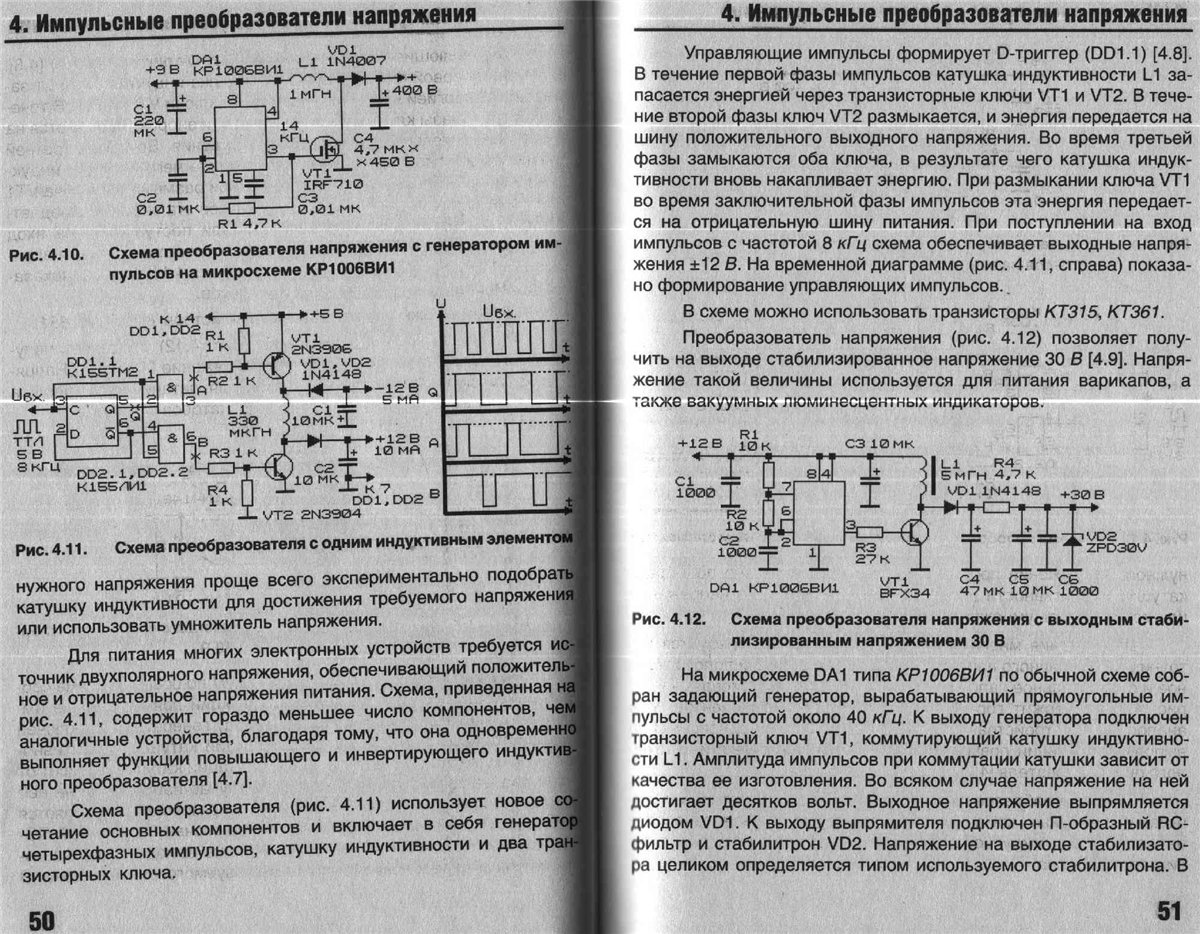

Все импульсные преобразователи можно разделить на следующие группы:

1. Повышающие, понижающие, инвертирующие;
2. Со стабилизацией и без неё;
3. С гальванической развязкой и без неё;
4. Регулируемые и нерегулируемые;
5. Обладающие различным диапазоном входного и выходного напряжения.

Однако импульсные преобразователи собраны на более сложных схемах, нежели их предшественники классические понижающие выпрямители.

Отличия от ББП

Начинающие пользователи, да и некоторые консультанты в магазинах, часто путают гибридные инверторы и блоки бесперебойного питания (БПП).

Несмотря на множество схожих черт, эти устройства имеют много индивидуальных особенности.

Главные отличия:

1. БПП — инвертор со встроенным зарядным устройством. Первоначально расходуется энергия, полученная от фотоэлементов, а при ее дефиците система переводится на питание от сети. В таком блоке нет схемы, позволяющей параллельно использовать электричество от сети и энергию АКБ. Они предназначен для раздельного питания и переводятся на другой режим работы в определенных обстоятельствах. Минус в том, что из-за частых переключений АКБ быстро изнашивается. Кроме того, в бюджетных моделях БПП нет опции регулирования максимального напряжения.
2. Гибридные инверторы — более продвинутое оборудование, лишенное таких минусов. Устройство само настраивается на нужную мощность и может параллельно работать с разными источниками питания. При желании можно установить приоритет на AC или DC. В некоторых моделях можно лимитировать мощность от бытовой электросети.

Гибридные инверторы выгодно отличаются от БПП. Они имеют больший ресурс и способны параллельно работать от разных источников, обеспечивая бесперебойное питание.

Линейные преобразователи

Линейный вид преобразования осуществляется с помощью активного элемента — транзистора с аналоговым (наиболее частое использование) или цифровым (очень редко используются) управлением. Линейные преобразователи могут только понижать, ограничивать или стабилизировать напряжение с условием, что выходной его номинал всегда ниже входного. Структурно-принципиальные схемы линейных преобразователей изображены на рисунке.

Полярность входов/выходов может быть обратной, на рисунке она указана лишь для обозначения электролитических конденсаторов. В цепи обратной связи цифровых линейных преобразователей, обычно применяется конденсатор малой ёмкости (не электролитический), потому что входные каскады цифровых устройств, в основном, имеют высокое сопротивление. Сдоб. используется для фильтрации питания предварительного каскада, для простых схем управления надобность в нём может отсутствовать.

Достоинством линейных преобразователей является:

• Простота схемы, легко достигается высокая точность выходных параметров;
• Отсутствие генерации, минимальный уровень помех;
• При малой рассеиваемой мощности имеет небольшие габариты и вес.

Недостатком такого типа схем можно считать:

• Возможно только уменьшение напряжения;
• При увеличении разности между входным и выходным напряжением падает КПД;
• Невозможно использовать гальваническую развязку.

Высокочастотный преобразователь напряжения

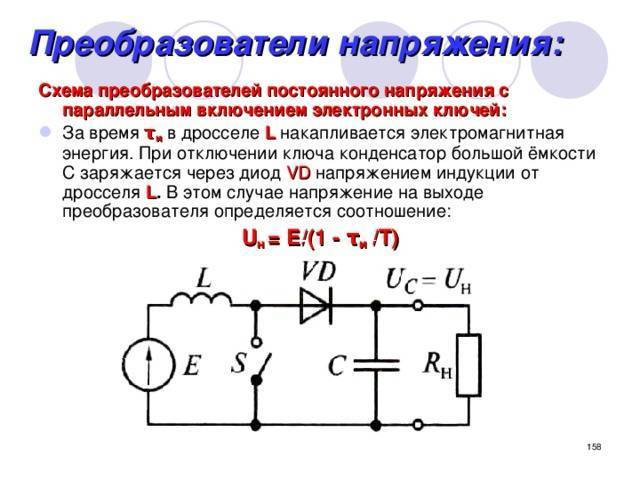

За счёт применения повышающих преобразователей появляется возможность уменьшения габаритов всех электронных и электромагнитных элементов, из которых состоят схемы, а это значит снижается и стоимость трансформаторов, катушек, конденсаторов и т. д. Правда, это может вызывать высокочастотные радиопомехи, которые влияют на работу других электронных систем, да и обычных радиоприёмников, поэтому нужно надёжно экранировать их корпуса. Расчет преобразователя и его помех должен производиться высококвалифицированным персоналом.

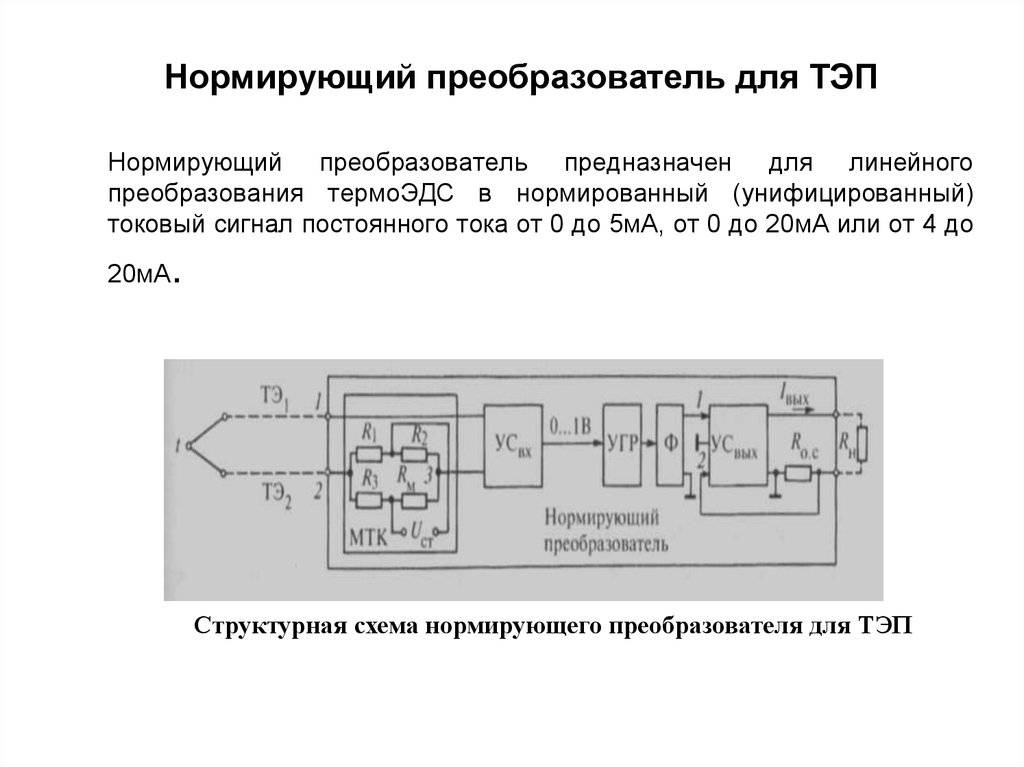

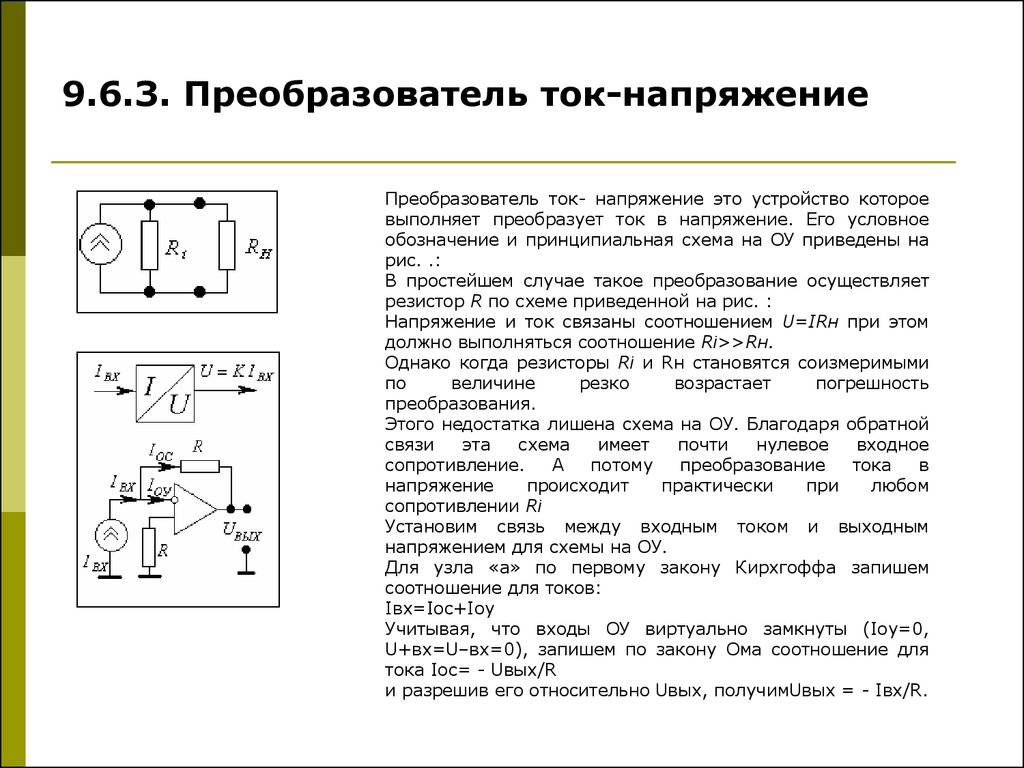

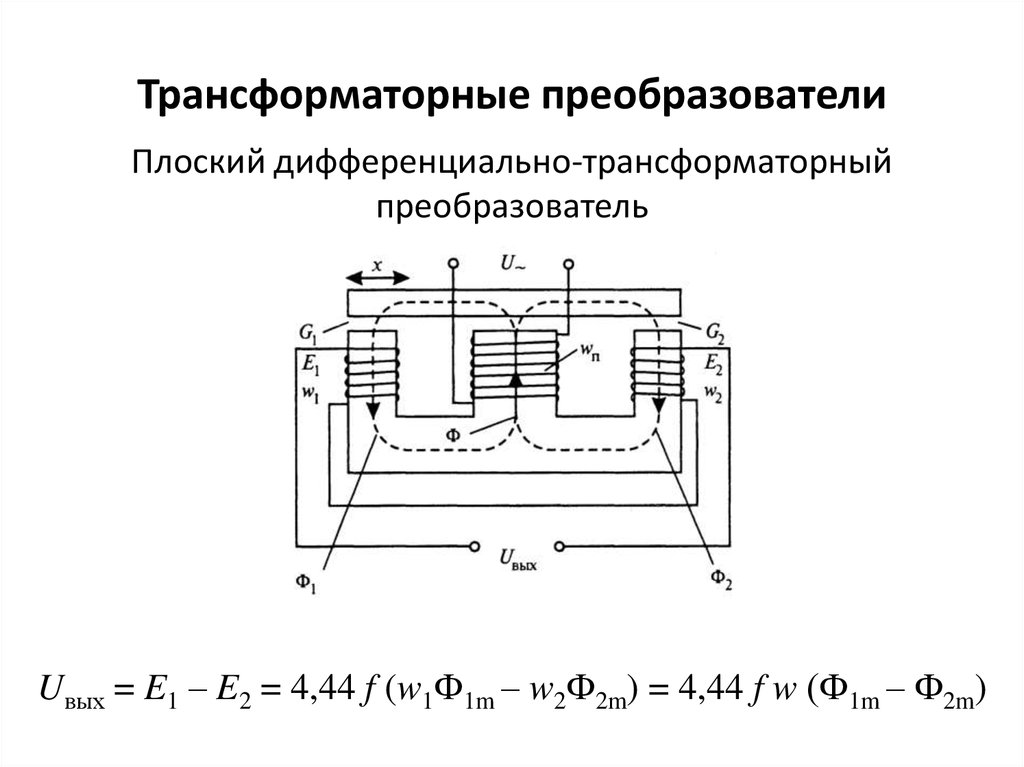

Что такое преобразователь сопротивления в напряжение? Это особый вид, который используется только при производстве и изготовлении измерительных приборов, в частности, омметров. Ведь основа омметра, то есть прибора измеряющего сопротивление, выполнена в измерении падения U и преобразовании его в стрелочные или цифровые показатели. Обычно измерения производятся относительно постоянного тока. Измерительный преобразователь — техническое средство, служащее для преобразования измеряемой величины в другую величину или измерительный сигнал, удобный для обработки, хранения, дальнейших преобразований, индикации, а также передачи. Он входит в состав какого-либо измерительного прибора.

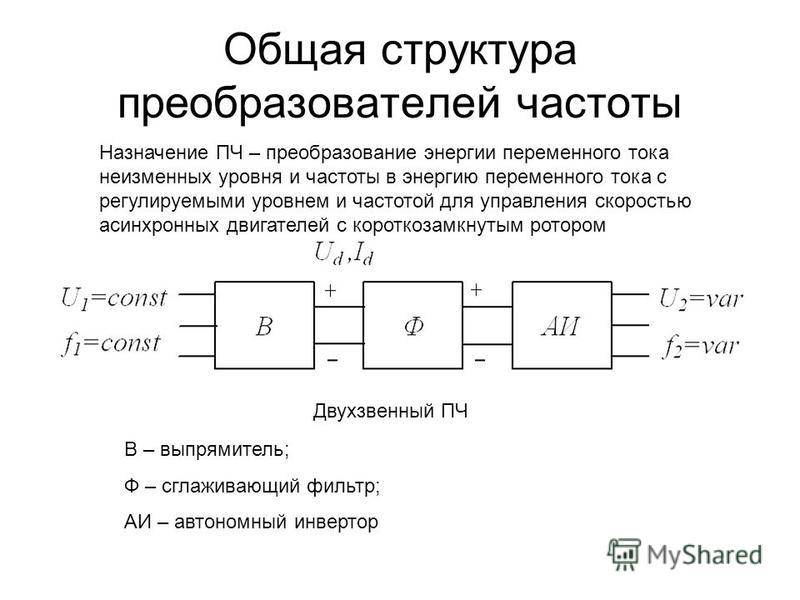

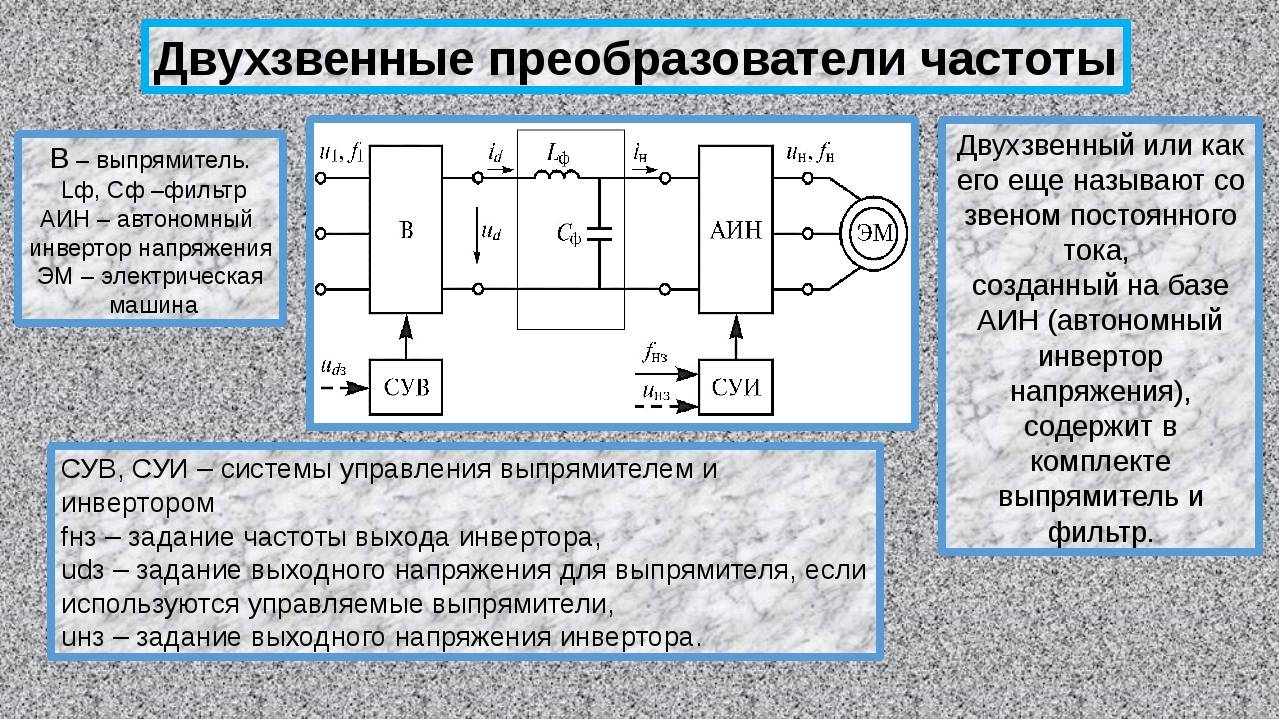

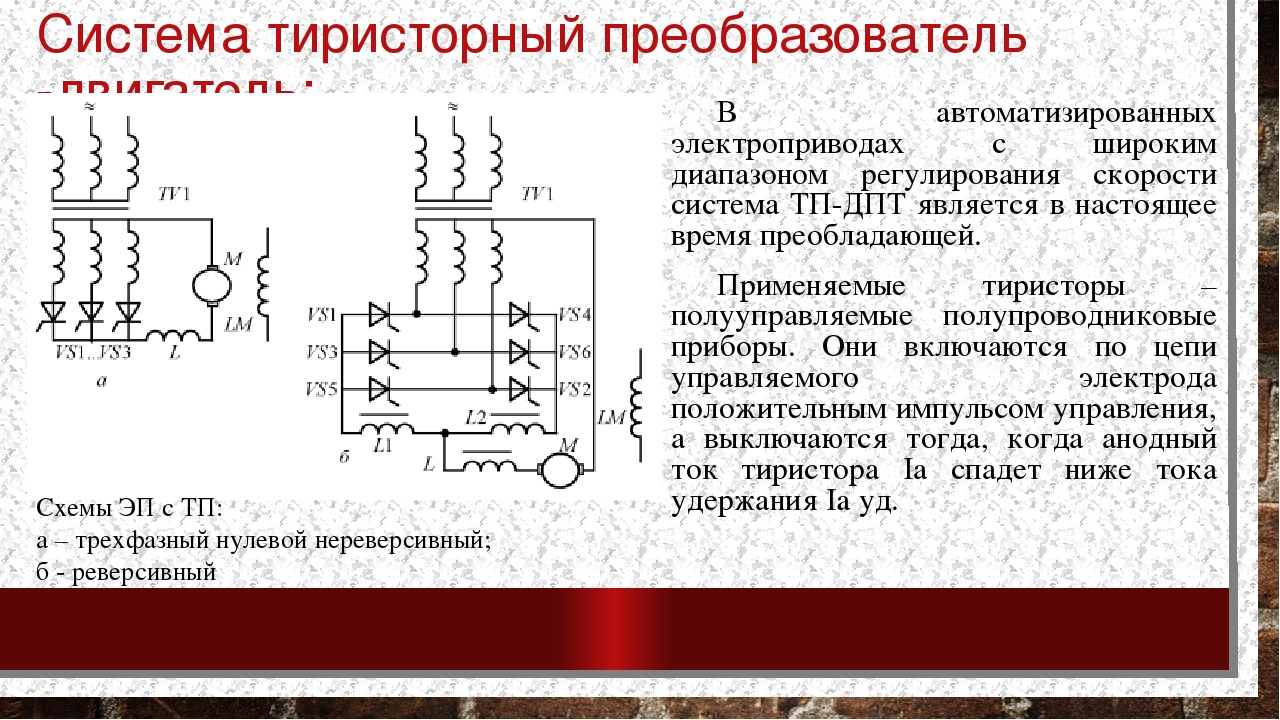

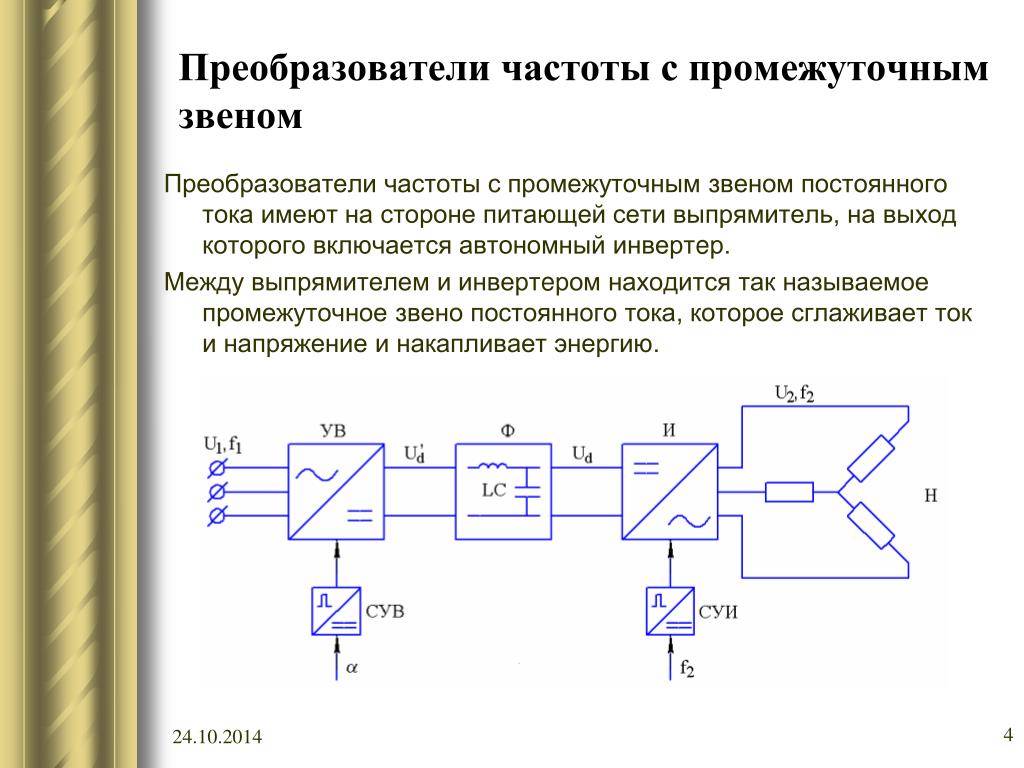

Типы управления частотным преобразователем

Существует два основным метода управления электродвигателями с использованием частотных преобразователей:

• Скалярный.
• Векторный.

Асинхронные системы управления на сегодняшний день считаются самыми распространенными. Они используются в приводах вентиляторов, насосов, компрессоров и т.д. Главный принцип, который лежит в основе скалярного управления, состоит в изменении частоты и амплитуды напряжения по закону U/fn = const, где n всегда больше 1. Соответственно, меняя напряжение U, мы изменяем и частоту f в степени n. При этом степенное значение определяется в зависимости от особенностей самого частотного преобразователя и его назначения.

Сама методика скалярного управления достаточно проста с точки зрения ее технической реализации, но при этом имеет два существенных недостатка. Первый заключается в том, что без дополнительного датчика скорости вы не сможете регулировать скорость вала, ведь она напрямую зависит от нагрузки. Данную проблему можно решить простым приобретение датчика.

Но существует еще один недостаток – невозможность регулировки момента. Казалось бы, данная проблема тоже решается покупкой датчика момента. Но он достаточно дорог, да и само управление получится весьма спорным. К тому же, совместно управлять и скоростью и моментом при скалярном типе управления невозможно.

Векторный тип управления подразумевает, что в саму систему закладывается математическая модель работы электродвигателя, что позволяет на программном уровне по входным параметрам рассчитывать и скорость, и момент. При этом обязательно только наличие датчика, который будет снимать показатели тока фаз статора.

Существует два класса векторных систем управления:

• Без датчиков скорости.
• С датчиками скорости.

Их использование в тех или иных случаях определяется в зависимости от условий эксплуатации двигателя. Если диапазон изменения скорости вращения вала не превышает 1:100, а требования по точности не более 0,5%, то отлично подойдет система без датчиков.

Если же диапазон изменения скорости составляет 1:1000, а требования по точности установлены на уровне до 0,02%, то лучше использовать системы управления с датчиками.

Стоит отметить, что у векторного управления также есть свои недостатки. Например, для их настройки требуются большие вычислительные мощности и знание рабочих параметров двигателей. Кроме того, векторное управление не может использоваться там, где в преобразователю частот подключено сразу несколько рабочих агрегатов – там целесообразно применять скалярные системы.

DC/DC-преобразователи с задающим генератором

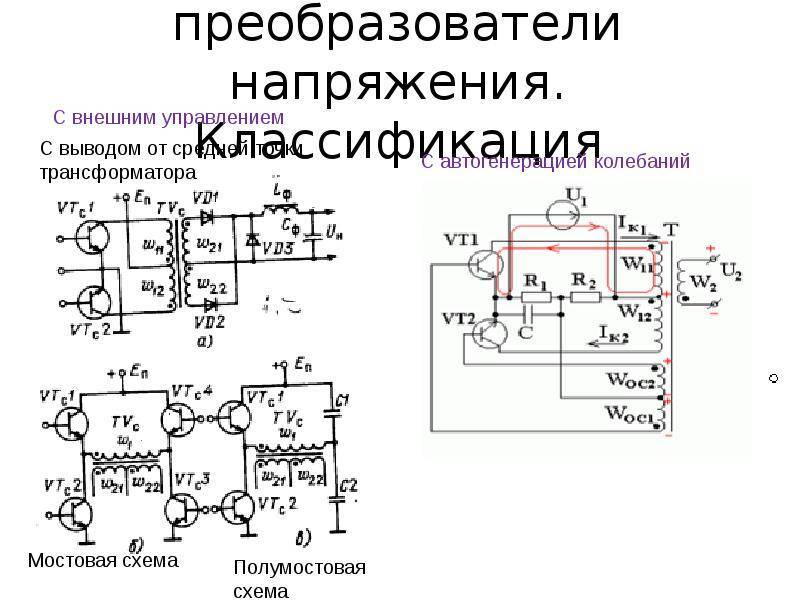

Схема преобразователя напряжения с отдельным задающим генератором способна покрыть некоторые недостатки, присущие автогенераторам. Во-первых, представляется возможность достигнуть высокой стабильности частоты преобразования и формы импульсов. Генератором можно управлять со стабилизацией выходного напряжения при различной мощности потребления. Такой переделкой можно повысить КПД при малой мощности потребления нагрузкой (см. рисунок).

Достоинства у таких типов преобразователей те же, что и у автогенераторного типа, кроме, в некоторых случаях, простоты схемы. Вообще то, здесь имеются ввиду аналоговые генераторы, также цифровые, построенные только на компонентах элементарной логики без использования специализированных интегральных схем или программируемых контроллеров.

Недостатки преобразователей с задающим генератором зависят от схемы конвертации и сведены к минимуму. Всё-же, по стабильности выходных параметров, уступают лишь аналогам, построенным на ШИМ-контроллерах.

Рейтинг преобразователей напряжения 12в 220в

Согласно исследованиям и отзывам людей, которые уже испробовали данной аппарат можно отметить некоторые из них:

1. «Порто Е 150» многие из покупателей уже оценили качество этого преобразователя. Главным преимуществом его является ценовая категория, которая значительно ниже других марок. Правда, небольшая мощность его не даст подключить к нему мощных потребителей. Хочется отметить также компактные размеры модели, и качественный штекер, позволяющий подключить его прямо от прикуривателя автомобиля. Однако в комплекте прилагаются и специальные зажимы к аккумулятору.
2. «Тесла ПН 2200» Хорошая производительность этой модели основывается на качественной двух вентиляторной системе охлаждения. Имеет защиту от перегрузок в выходной цепи. В комплект входят различные разъёмы для подключения внешних потребителей электроэнергии. Корпус изготовлен из качественного алюминия, который служит дополнительным отводящим тепло материалом.

Так что же выбрать

Ассортимент преобразователей достаточно широк, чтобы принять правильное решение.

Помимо уже вышеперечисленных популярных моделей, приведем еще несколько вариантов для разных целей.

Дом:

1. AXIOMA energy IS-800 — однофазный гибридный с КПД 98%, диапазон напряжения 140 – 275В, выходное U 220V±3% и частота 50/60 ± 0,3 Гц, номинальная мощность 0.5 кВт. Напряжение АКБ 12В. Китай.
2. Solis RHI-5K-48ES — входное U 330В, выходное 220В, напряжение АКБ 48В, мощность 0.5 кВт, диапазон работ 90-520В. Китай.
3. Stark InfiniSolar 3kW — диапазон входного U 250-450/170-280 В, выходного 208/220/230/240В. Мощность 3 кВт, напряжение АКБ 48В. Китай.
4. Imeon Energy IMEON6 — КПД 95.5%, диапазон входного U 120-450В, выходного 220В, напряжение АКБ 48В. Франция.
5. Fronius Symo GEN24 3.6 plus — Мощность 3.6 кВт, КПД 97,6%, номинальное входное напряжение 400В, поддерживаемый диапазон от 80 до 1000 В, выходное – 220В. Страна производитель – Австрия.
6. FSP Library MKS 2000VA — мощность 1.6 кВт, входное U 170 – 280В, интерфейсы DB9/RS-232 (COM), USB, форма выходного сигнала «Синусоида». Страна производитель Китай (Тайвань).

Дача:

1. IR 5048 5 кВт — однофазный, мощность 5 кВт, входное U 155 – 272 В, выходное 220В, вес 43 кг. Страна производитель – Китай.
2. GROWATT HYBRID 10000 HYP — мощность 10 кВт, зарядный ток 2000А, напряжение АКБ 48В, КПД 96%.
3. SILA V 1000P (PF0) — ток заряда 50А, настройки и мониторинг с ПК, мощность выходная 1 кВт (2 кВт кратковременно), входное напряжение 90 – 280В, выходное 230 ±5%.

Бизнес:

• FSP Xpert Solar 3000VA PWM — мощность 2.4 кВт, пусковая – 4.8 кВт, ток заряда 50А, входное U 170 – 280В, КПД 93%, напряжение АКБ 24В.
• VL MPPT BF 5000 Вт — выходная мощность 5 кВт (максимальная кратковременная – 10 кВт), КПД 98.5%, U АКБ 48В, ток заряда 80А, U холостого хода солнечных батарей 5000В, выходное U 230В. Китай.
• Victron Energy Quattro 48/8000/110 — мощность 6.5 кВт (пиковая 16 кВт), входное U от 187 до 265В, выходное – 230±2%В. Напряжение от АКБ 48В. Страна производитель – Нидерланды.

Применение преобразователей напряжения

Преобразователи напряжения глубоко вошли в нашу жизнь. Фактически, они являются неотъемлемой частью мира электронных приборов. Рассмотрим основные области применения преобразователей напряжения.

Наиболее распространённым типом преобразователей напряжения являются так называемые AC/DC преобразователи. Это естественно, так как для передачи электрического тока на большие расстояния с меньшими потерями лучше подходит переменный ток, а для функционирования значительной доли электрических приборов и электронных систем необходмо постоянное напряжение. Кроме непосредственно преобразования напряжения, современные преобразователи помогают компенсировать другие недостатки электросети, например такие как нестабильность напряжения.
Основная область применения AC/DC преобразователей напряжения малой и средней мощности — бытовые приборы. Большинство из них имеет либо внешний преобразователь напряжения, либо смонтированный внутри основного блока устройства. Определённая стандартизация в этой области облегчает замену преобразователя напряжения при выходе из строя или необходимости обеспечить более качественный источник питания.

Важной сферой применения преобразователей напряжения являются светодиодные лампы и наружная световая реклама. В этом случае преобразователь напряжения для светодиодного освещения обычно монтируется внутри прочного герметичного корпуса, допускающего интенсивное наружное использование

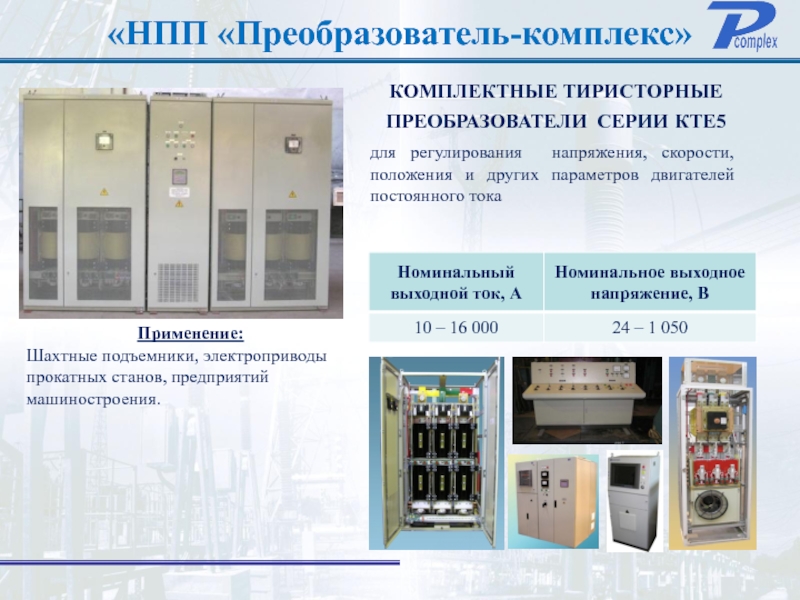

Отдельный класс устройств представляют бытовые и промышленные преобразователи напряжения, предусматривающие возможность монтажа на DIN-рейке. Поскольку такие преобразователи напряжения предназначены для высоких мощностей, то к достоинствам качественных моделей можно отнести высокий КПД и низкие энергопотери при простое.

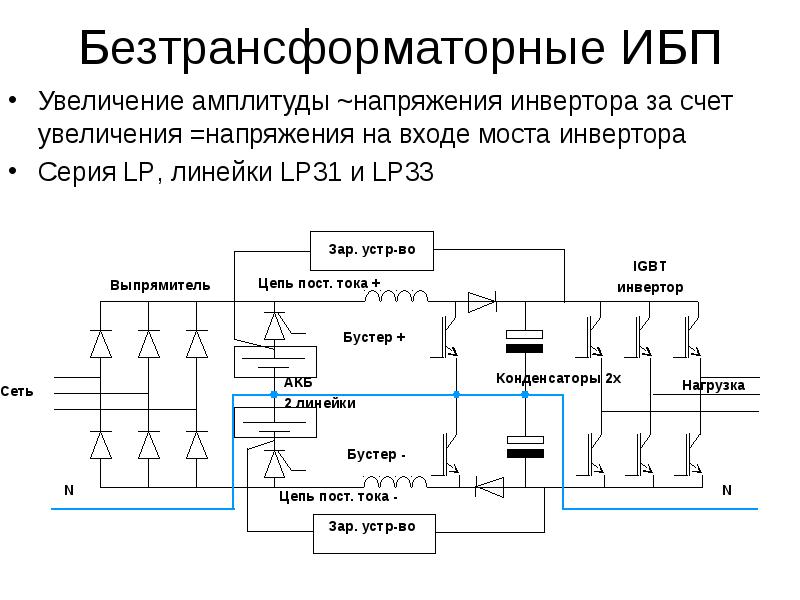

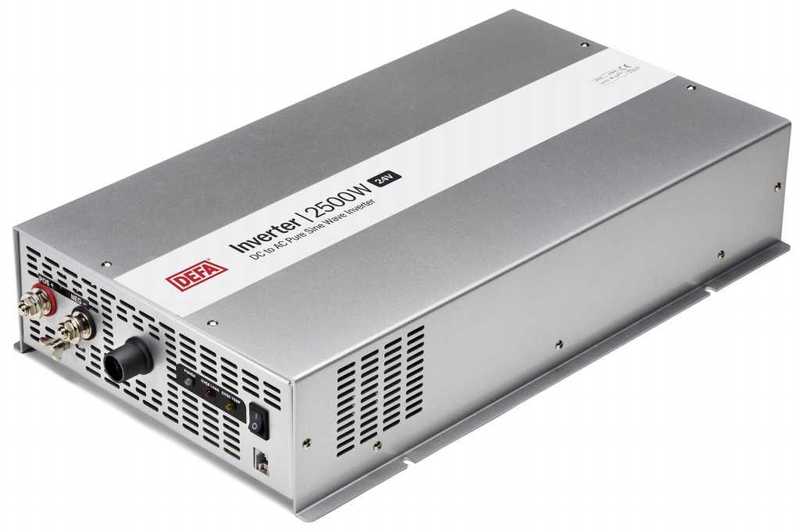

Преобразователи напряжения типа DC/AC, или инверторы, обычно используются в системах бесперебойного питания. Таким образом, обеспечивается надёжная работа критических узлов: котлов отопления, насосов, освещения, охранной системы. В этом случае они работают «в команде» с AC/DC преобразователями и аккумуляторными батареями. В зависимости от чувствительности оборудования, на которое подаётся ток, используют преобразователи DC/AC с синусоидальной или квазисинусоидальной формой напряжения. Многие модели, например, газовых котлов работают только с правильной синусоидой напряжения на входе.

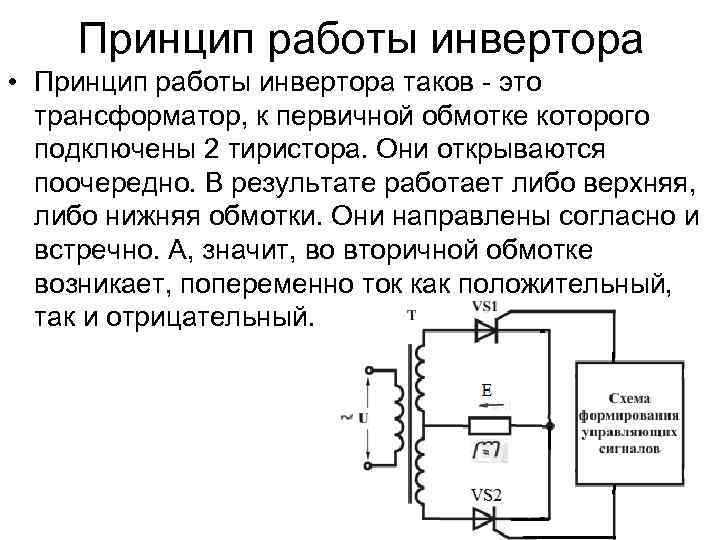

Определение инвертора напряжения

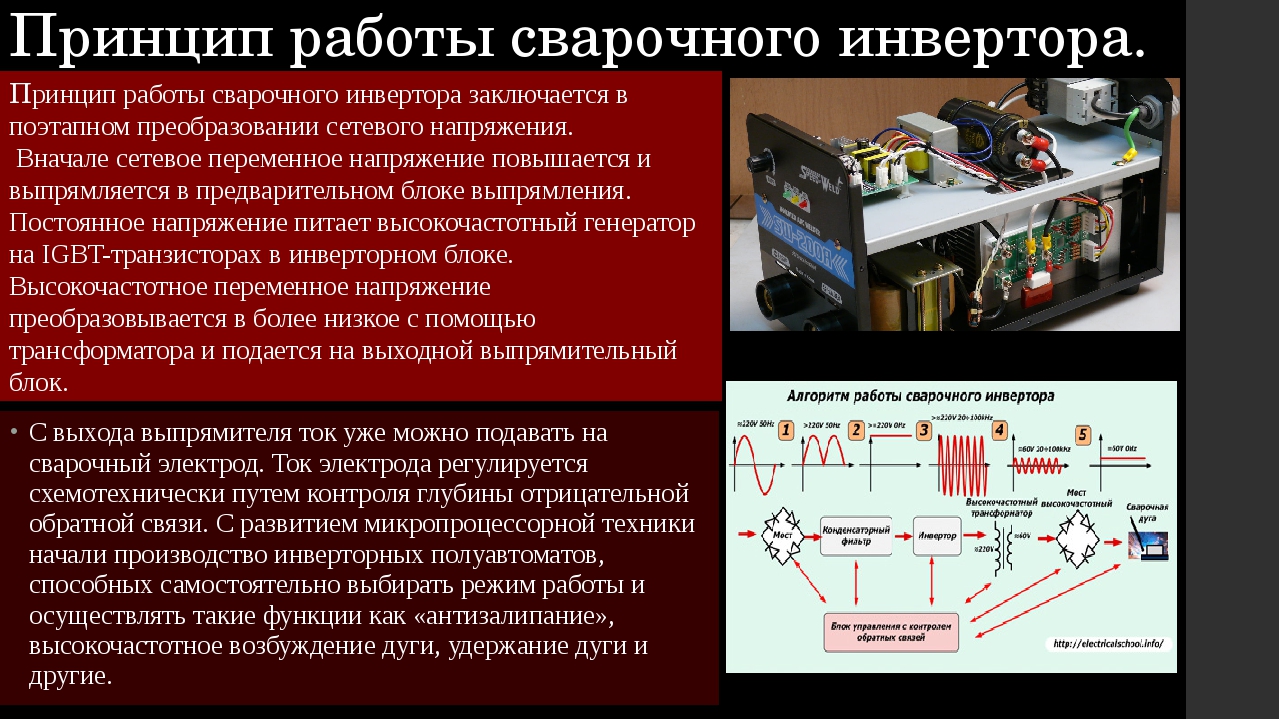

Инвертор напряжения, в том числе и сделанный своими руками — неотъемлемая часть различных генераторов, использующих энергию течения или падения воды, силу ветра или солнечное излучение. С помощью него все виды энергии могут преобразовываться в обыкновенные для бытовых приборов параметры напряжения в 220 вольт из напряжения 12В или из трёхфазного. Таким образом, данные приборы выполняют преобразование постоянного напряжения с одной величиной, в переменное напряжение с требуемой величиной.

По своей сути схема инвертора напряжения сама является генератором, с помощью которого можно подобрать и получить периодически изменяющееся напряжение. В отличие от стабилизаторов, выходные напряжения могут иметь синусоидальную, близкую к синусоидальной или импульсную формы. На практике эти устройства используются как самостоятельные устройства, или в качестве какой-то отдельной части в системах бесперебойного электроснабжения.

Пользу смогли оценить по достоинству обитатели регионов, которые испытали веерные отключения электроэнергии. Незаменим автономный инвертор напряжения в условиях стихийных бедствий

Очень важно его присутствие в медицинских и детских учреждениях, для безопасности банков, хранилищ, складов

Устройство

Автономный инвертор с функциональной точки зрения представляет собой источник бесперебойного электропитания, дополненный многовходовым силовым коммутатором, формирователем выходного напряжения и снабженный блоком управления.

Алгоритм функционирования блока управления в ряде случаев может меняться в достаточно широких пределах.

Структурная схема этого устройства, на которой указаны отдельные блоки и приведены особенности их взаимодействия, представлена на рисунке 3.

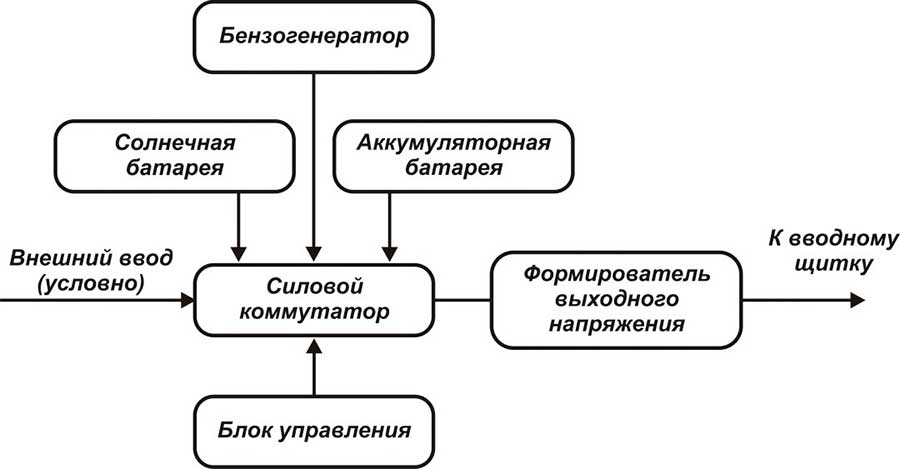

Рисунок 3. Упрощенная структурная схема автономного инвертора

Считается, что согласование по типу тока (постоянный – переменный) и величин напряжений конкретного входа и общего выхода осуществляется в схеме коммутатора.

Внешний ввод, солнечная и аккумуляторные батареи, а также бензогенератор в данном случае рассматриваются как взаимно дополняющие друг друга источники энергии и не могут функционировать параллельно.

Порядок их подключения к выходу вводного щитка для последующего питания силовых потребителей может быть задан жестко с учетом приоритетов, установленных разработчиком оборудования.

У старших моделей инверторов имеется возможность самостоятельного определения этой последовательности пользователем или разработчиком проекта путем соответствующего программирования.

Это позволяет полноценно принять во внимание местные особенности электрохозяйства, реализуемого на конкретном объекте жилой недвижимости. При соответствующем программировании в режиме получения энергии от внешнего ввода или бензогенератора дополнительно возможен также заряд аккумуляторной батареи до уровня полной или иной также выбираемой емкости

При соответствующем программировании в режиме получения энергии от внешнего ввода или бензогенератора дополнительно возможен также заряд аккумуляторной батареи до уровня полной или иной также выбираемой емкости.

Форма синусоиды

Некоторые читатели обращаются с вопросом, какая синусоида на выходе инвертора 12V 220V лучше, прямоугольной формы или чистая синусоида? Из-за особенностей преобразования самое простое это получить переменный ток с прямоугольными импульсами частотой 50Гц. Конечно это не естественная синусоида как в домашней сети. Современные ШИМ контроллеры могут делать форму практически естественной, но состоящую из коротких импульсов, так называемую чистую синусоиду. Не каждый электроприбор сможет правильно работать на квадратном синусе. Отказываются правильно работать электродвигатели, холодильники, микроволновые печи.

Чистая синусоида в автоинверторе 12 220в предпочтительней, на неё рассчитаны все электрические приборы, но такие   гораздо дороже. Модифицированная синусоида заставляет схемы работать в нештатном режиме. Повышается нагрев радиоэлектронных деталей, дроссели начинают шуметь. Похожие результаты можно получить, если диммировать светодиодную лампу, которая не поддерживает регулировку яркости. При 160В светодиодная лампа начинает мигать и сильно трещать.
