Пресс-клещи для обжима наконечников проводов: особенности и разновидности

Области применения

Кримпер используется для обжима контактов в системах со слабым током. Сфера его эксплуатации делиться на следующие категории:

Для снятия внешнего покрытия с кабеля и его изоляции

Позволяют оперативно и правильно отделить требуемый фрагмент изоляции на проводе без нанесения повреждений. Прибор настраивается на запрашиваемый диаметр вручную или автоматически. Чтобы срезать внешнюю изоляцию одним движением нужно следить за остротой режущего края.

Для обжатия конечных гильз.

Чтобы это осуществить предусмотрены гнезда двух форм: трапециевидной и квадратной. В них могут быть встроены пластиковые фланцы. Конструкции этими деталями, способствуют надежному обжиму многожильных проводов, а с помощью квадратной модели осуществляется прочный контакт имеющихся жил. Клещи стоит выбирать, учитывая требуемый диаметр, обозначенный цветовой маркировкой.

Для обжима неизолированных наконечников.

Есть возможность работы с неизолированными кабельными и открытыми латунными наконечниками. Главной действующей деталью служит стержень, который расположен на разделительном шве и прижимает гильзу в центральной области.

Для прессовки изолированных наконечников.

Кримпер изготовлен в форме овала, а в его матрице есть три гнезда, которые промаркированы разными цветами. Для каждого цвета предназначена аналогичная деталь. Это позволяет располагать изолированные наконечники в нужных гнездах.

Соединение провода и наконечника пайкой

Надежно зафиксировать провод в наконечнике без механических воздействий можно при помощи пайки. Такое соединение не является обжатием, но и не требует применения специального инструмента. Для работы потребуются флюс, припой, источник тепла (газовая горелка или строительный фен) и минимальные навыки пайки. Для нагрева в домашних условиях можно использовать газовую плиту.

Перед соединением зачищают гильзу с внутренней стороны и провод с запасом в 3-5 мм. Поверхность кабеля лудят (покрывают тонким слоем припоя), а внутреннюю полость наконечника заполняют примерно на треть. Удерживая последний плоскогубцами или зафиксировав в тисках, его нагревают до плавления олова и вставляют луженый проводник. Если между гильзой и проводом остается зазор, необходимо добавить еще припой, после остывания намотать несколько слоев изоленты.

Когда нужно применять клещи обжимные

Зачастую обжимные клещи применяются в электротехнике, радиотехнике, а также в автомеханике. Данный прибор может использоваться для прессования проводов, специфических кабелей для нестандартных разъемов, обжимания всевозможных клемм. В наше время такие клещи приобрели популярность благодаря своей эффективности и простоте в производстве.

В быту прибор применяется для опрессовывания наконечников, а также может выполнять обжим многожильных кабелей электрической линии: счетчики электроснабжения, розетки, и другие электроприборы. Инструмент также применяют для закрепления контактов.

Некоторые виды клещей могут снимать оболочку и изоляцию с проводов. В этом случае быстро и точно происходит обрезка проводов, не повреждая при этом жил. Такие клещи применяются при электромонтаже распределительных щитов. Чтобы провод при обрезании не застрял в инструменте, кромка должна быть острой.

Итак, как правильно обжимать провода наконечниками

Кроме подбора необходимых проводов и наконечников для выполнения данной задачи потребуется специальный инструмент, который называется «кримпер» или же пресс-клещи.

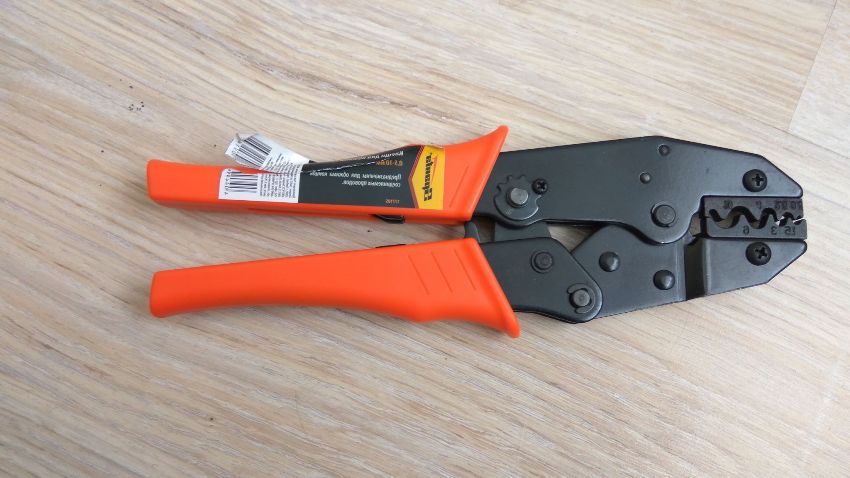

Внешне инструмент очень напоминает пассатижи, на концах которого установлена специальная матрица, в которую вставляются наконечники и не изолированная часть кабеля.

Данный инструмент призван обеспечить равномерное усилие наконечника вокруг провода, исключая плохой контакт при обжимке кабеля. Кроме того существуют универсальные инструменты, позволяющие не только выполнить обжим, но и разрезать кабель, снять с него изоляцию и скрутить жилу.

Особое внимание следует обратить на тип кабеля, в бытовых условиях силовой кабель может быть двух типов:

с монолитной жилой;
многожильный.

При обжиме провода с монолитной жилой достаточно снять слой изоляции с небольшим запасом (до 0.3–0.5 см), (с помощью инструмента или же используя нож для снятия изоляции), затем выпрямить и обезжирить участок, с которым будет проводиться работа, после чего следует надеть на шнур термоизоляционную трубку.

Затем, выбираем на инструменте (перемычкой в матрице) определенное сечение и тип наконечника. После проведения вышеперечисленных манипуляций надо вставить подготовленный конец провода в наконечник, предварительно убедившись в отсутствии трещин в нем.

Установите рычаг блокировки храпового механизма. Невыполнение данное пункта грозит некачественным обжимом наконечника и, соответственно, плохим качеством соединения.

Заключительная часть обжима инструментом провода с монолитной жилой:

убеждаемся в правильности соединения;
вставляем наконечник до конца в устройство так, чтобы цифры с маркировкой матрицы выбились на лицевой или тыльной сторонах наконечника;
до конца утапливаем оголенный участок провода в наконечник;
прилагая усилие нажимаем на рукоятки кримпера;
как только операция будет выполнена рукоятки автоматически начнут возвращаться в исходное положение (для этого необходимо перевести рычаг блокировки храповика в состояние «заблокировано»);
оконцевание шнура выполнено, заключительным шагом будет надевание термоусадочной оплетки на место соединения и прогрев её специальным феном или же зажигалкой.

Если рукоятки не возвращаются в изначальное положение, то данная проблема может быть вызвана из-за следующих проблем:

слишком слабое сжатие ручек инструмента;
неисправность храпового механизма;
«слабая» пружина в храповике;
не до конца установлен рычажок блокировки храповика.

Если же предстоит оконцевать многожильные провода, то вышеуказанную методику применять не стоит, так как имеет множество нюансов.

Поэтому провода с большим количеством жил обжимаются по следующей инструкции:

снять часть изоляции с провода (с небольшим запасом до 0.3–0.5 см), крайне желательно при удалении изоляции пользоваться специальным инструментом, позволяющим снять оплетку и не повредить жилы кабеля, но при отсутствии такого инструмента допускается использовать острый нож (при снятии изоляции следует убедиться в том, что не были затронуты жилы провода);
надеть на шнур небольшой кусок термоизоляционной оплетки;
после чего оголенный участок необходимо обезжирить спиртом и нанести специальную электропроводную пасту (самыми распространенными вариантами являются составы типа «КВТ» и «ЭПС»).

После вышеперечисленных манипуляций обработку кабеля можно считать законченной.

выставляем в матрице устройства необходимое сечение и тип наконечника; устанавливаем наконечник до конца в устройство так, чтобы цифры с маркировкой матрицы находились на лицевой или тыльной сторонах наконечника; расправленные жилы кабеля заправляем в наконечник до упора (Внимание! Скручивать жилы кабеля запрещается); прилагая усилие нажимаем на рукоятки кримпера; обжатие многожильного провода выполнено, теперь возвращаем заранее надетую на шнур термоусадку на место соединения и прогреваем её строительным феном, паяльником или турбозажигалкой; после выполнения операции рукоятки должны вернуться в стандартное (разжатое положение), если этого не произошло, то причиной тому могут быть проблемы, описанные выше

Технология оконцевания

Самостоятельно оконцевать провод либо кабель специальным инструментом не представит сложностей. Нужно всего лишь взять подходящий наконечник, надеть до упора на жилу и обжать прессом. Согласно правилам ГОСТ оконцевание нужно производить не меньше, чем в двух местах, чтобы был надежный контакт и минимальное переходное сопротивление

Помимо этого следует отметить важное требование — для обжима алюминиевого проводника нужно дополнительно использовать кварце-вазелиновую смазку, которая предотвращает образование оксидной пленки, ухудшающей контакт. В домашних условиях не всегда разумно покупать дорогостоящий инструмент для опрессовки, поэтому существуют и альтернативные варианты

К примеру, существует специальный инструмент для снятия изоляции с проводов и кабелей – стриппер, конструкция которого может включать в себя пресс, как показано на фото

В домашних условиях не всегда разумно покупать дорогостоящий инструмент для опрессовки, поэтому существуют и альтернативные варианты. К примеру, существует специальный инструмент для снятия изоляции с проводов и кабелей – стриппер, конструкция которого может включать в себя пресс, как показано на фото.

Также можно обойтись без так называемых щипцов — вручную расплющить втулку молотком либо плоскогубцами, но в этом случае гарантия хорошего контакта отсутствует, поэтому лучше все же растратиться хотя бы на стриппер для надежного оконцевания жил. О том, как пользоваться стриппером, мы рассказывали в отдельной статье.

Обращаем Ваше внимание на то, что если Вы решили оконцевать одножильный проводник с помощью клещей, необходимо правильно подобрать обжимную матрицу. При неправильном подборе существует большая вероятность перекусить жилу!

Помимо этого существуют специальные наконечники под пайку

В этом случае оконцевание жил провода либо силового кабеля происходит в два этапа:

Помимо этого существуют специальные наконечники под пайку. В этом случае оконцевание жил провода либо силового кабеля происходит в два этапа:

Жила, зачищенная до металлического блеска и обработанная нейтральным припоем, до упора вставляется в наконечник.
Через специальное отверстие заливается припой.

Видео инструкция по использованию пресса

Распространенные ошибки при опрессовке

Разрезание гильз

На первый взгляд, они длинные. Люди, не имеющие необходимых знаний и опыта, считают, что использовать гильзу целиком – расточительство, и нарезают ее на куски. Это приводит к снижению длины участка, на котором происходит скрепление проводников. Результат – страдает механическая прочность контакта, так как работать клещами становится неудобно, да и количество точек прижима уменьшается.

Неправильный выбор диаметра гильзы

Если он больше требуемого, то качественный обжим произвести вряд ли получится. Единственный выход – согнуть кончик провода и потом завести в гильзу. Но такая опрессовка подходит лишь для «медяшки», но прочность соединения становится ниже. Алюминиевый провод легко ломается, поэтому – не вариант.

При меньшем диаметре гильзы люди без опыта пытаются «посадить» в нее кончики проводов, немного их обточив. Этого делать категорически нельзя! Уменьшение сечения на отдельном участке приводит к перегреву и разрушению металла. Кстати, нередко это вызывает и воспламенение. Остается добавить, что прочность контакта также снижается.

Опрессовка пассатижами

Пресс-клещи специально придуманы для этой специфической работы. Обжим плоскогубцами чреват тем, что происходит деформация проводника, причем довольно значительная. Ведь при таком способе соединения силу прижима контролировать невозможно. Последствия уменьшения сечения жилы указаны выше.

Некоторые мастера делают опрессовку именно так, при этом уверяют, что все «в допуске». Но это не означает, что эта методика – правильная. Автор сталкивался с такой ситуацией и задал горе-мастеру вопрос – у себя дома при необходимости сделать опрессовку он тоже будет работать плоскогубцами? Внятного ответа, как и ожидалось, не последовало.

Полезные советы

Не всегда удается подобрать гильзу так, чтобы после помещения в ней кончиков проводников пустот не осталось. Чем больше свободного места, тем выше риск плохого контакта после ее опрессовки. Как поступить? Самый простой выход из положения – нарезать кусочки провода (оголенного) длиной, чуть меньшей, чем у гильзы, и «забить» их в нее. Такое искусственное уплотнение значительно повысит качество опрессовки.
Если соединение проводов делается с целью удлинения линии, то их стык должен располагаться по центру гильзы.

При изолировании места соединения лента (трубка) должна выходить за срезы гильзы не менее чем на 10 мм.
В случае, когда хотя бы один из проводов многожильный, или сращивается их разное количество с обеих сторон, для опрессовки используются не металлические гильзы, а изолированные наконечники (НШВИ).

Получается, что в опрессовке гильзами ничего сложного нет. Главное – правильно подобрать их по размеру. Если читатель учтет приведенные рекомендации, то с такой работой вполне можно справиться самостоятельно. Успехов!

Наконечники для проводов под опрессовку

Для каждого обывателя ярким примером неправильного подключения проводов является лестничный распределительный щит, у многих владельцев квартир провода в щитке оплавлены, есть скрутки.

Наконечники для проводов под опрессовку могут избавить граждан от возможности нагрева и возгорания электрической проводки как следствие некачественного контакта проводов, отсутствие наконечников кабеля.

Когда между подключаемым кабелем или проводом и устройством подключения хороший контакт, минимизируется сопротивление перехода, и при увеличении токовой нагрузки на контактную группу они могут нагреваться в случае плохого контакта.

Гильзы и наконечники имеют назначение снять или минимизировать переходное сопротивление, иными словами, исключить некачественный контакт, под болт или винт.

Качественный контакт в соединении, переходное сопротивление:

Для проведения опрессовки (обжим для наконечников) проводов и кабелей применяются специальные изделия — наконечники и гильзы. Наконечники могут быть для многожильных проводов и одножильного провода, они подразделяются по назначению и виду провода, для которого применяются (медный или алюминиевый).

Для опрессовки медных жил кабеля используются наконечники, изготовленные из цельнотянутой медной трубки, которая с одной стороны сплющена и имеет отверстие под винтовое соединение. Этот вид наконечников бывает:
с разными диаметрами под провод и крепежное отверстие, не имеющий защитного покрытия;
под опрессовку электролитический луженный с разными отверстиями под крепления.

Маркировка этого вида наконечников следующая:
без покрытия, ТМ – Х – У, где Х — это сечение провода, У — это размер отверстия под крепление;
с покрытием, ТМЛ – Х – У.

Существует еще вид наконечников с контрольным окошком, это луженные медные изделия для оконцовки жил кабеля и проводов. Особенность этого вида — возможность исполнителя оконцевания контролировать правильность опрессовки через контрольное окно.

Маркируется этот вид изделий как ТМЛ(о), примечательно то, что их можно устанавливать на концы кабелей при помощи припоя и пайки, что почти полностью снимает величину переходного сопротивления.

Довольно часто в электротехнике встречается соединение алюминиевого провода с медным кабелем, в этом случае рекомендуется применять алюмомедные наконечники для качественного соединения алюминиевого провода и медной шины щита.

С уменьшением габаритных размеров приборов и устройств популярными наконечниками для оконцовки стали штифтовые изделия. Они применяются в электрооборудовании и автоматических выключателях в устройствах защиты. С уменьшением зажимных креплений штифт — наиболее оптимальное решение для хорошего контакта. Маркируется этот вид как НШП.

Как повысить качество результата

Чтобы увеличить качество выполняемой работы необходимо придерживаться нескольким советам:

при производстве обжима контактов следует воспользоваться контактнопроводящей пастой, которая понижает сопротивляемость;
жилы и контакты должны быть из одинакового металла;
инструмент должен подходить по диаметру;
при работе необходимо исключить пережимания соединений, так как вследствие этого страдает качество;
если матрица уже, чем прессуемый наконечник, то обжим следует проводить в несколько этапов, получаемый результат должен быть выстроен в одну линию.

При нарушении данных рекомендаций, существует вероятность повреждения гильзы.

Клещи для обжима наконечников проводов: как выбирать

Начинать выбор следует с четкого определения задач. Именно исходя из них необходимо подбирать размеры и функционал пресс-клещей. Если предстоят неоднократная обжимка, зачистка контактов и обрезка проводов, стоит приобрести универсальный вариант инструмента.
Для опрессовки и соединения кабелей с большим сечением удобнее пользоваться гидравлическим механизмом.
Немаловажными критериями являются цена и производитель инструмента. Проверенные бренды всегда надежнее

Небольшая стоимость скорее всего будет показателем недолговечности использования.
При покупке обязательно стоит проверить пресс-клещи для опрессовки наконечников на наличие дефектов и оценить качество сборки: при помощи визуального осмотра выявить возможные вмятины и сколы, проверить правильность линий соприкосновения лезвий, положение ручек.
Обязательно нужно обратить внимание на форму ручек. Наличие выемок для захвата способствует более надежному удерживанию инструмента.
Рекомендуется подержать клещи в руках

Возможные неудобства, связанные с формой и весом, обязательно проявятся.

Среди обширного ассортимента кримперов, представленных на рынке сегодня, каждый легко подберет инструмент по своему профилю

Правила использования инструмента

Несмотря на тот факт, что многие начинающие мастера считают опрессовку довольно простым видом работы, но даже в этом деле существуют свои технические условия, от которых зависит качественное выполненные этой процедуры. Огромное значение имеет правильный выбор агрегата, так как он должен обладать оптимальной силой сжатия, которой будет вполне достаточно для используемой гильзы.

Между теми проводами, которые соединены между собой благодаря опрессовке, создаётся наиболее качественный и надёжный контакт. Чтобы результат соответствовал всем требованиям, необходимо придерживаться определённых правил:

Заранее подготовленные провода нужно очистить от изоляции. Итоговый размер зачищенного участка должен максимально совпадать с длиной используемой гильзы.
На следующем этапе проводники вставляются в гильзу на всю длину. Её диаметр должен соответствовать сумме сечений проводки. Выбор медной или же алюминиевой гильзы зависит исключительно от типа используемых кабелей.

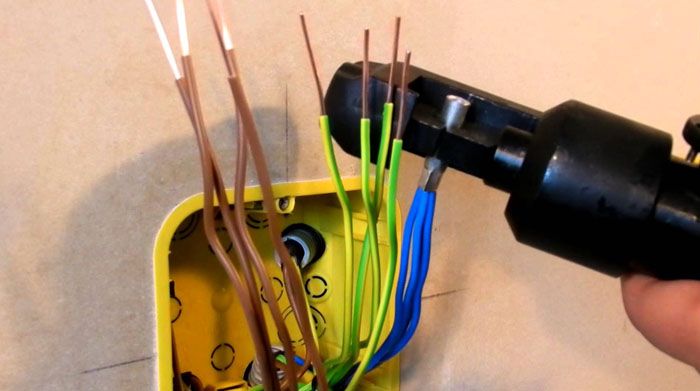

Когда всё готово, то гильза вместе с проводниками размещается в соответствующей рабочей зоне и аккуратно обжимается клещами. Стоит отметить, что все движения должны быть плавными, провода нужно придерживать, чтобы они не выскользнули из положенного места до конца операции. В том случае, если обжим будет недостаточным, клещи не откроются, так как они будут заблокированы универсальным храповым механизмом. На финальном этапе разблокировка происходит автоматически. После проделанных манипуляций мастер получает качественно опрессованное соединение, где чётко отпечатан номер рабочей зоны.
Полностью готовый узел изолируется липкой изолентой или же термоусадочной трубкой.

Нюансы работы с НШВИ

Если используется многожильный кабель, то рекомендуется купить наконечник НШВИ. Этот вид не используется для оконцовки провода с одной жилой.

Опрессовка многожильного кабеля выполняется следующим образом:

необходимо выбрать сечение провода и марку наконечника. Жилы должны входить свободно со стороны юбки;
тип наконечника следует подобрать с некоторым запасом. Провод с сечением 1,25 мм опрессовывается наконечником от 1,5 кв. мм, а сечение юбки составляет до 2,5 кв. мм.

Вариант НШВИ

Необходимые инструменты

Опрессовка осуществляется специальным инструментом, который позволяет создать необходимое усилие. Пользуются популярностью следующие инструменты:

пресс клещи для опрессовки наконечников ПК2 и ПК2М применяются для оконцевания жил с сечением до 10 кв. мм;
инструмент марки ПК1 и ПК1М является более мощным вариантом ручных клещей;
гидравлические клещи позволяют выполнить опрессовку провода до 10 кв. мм;
в промышленном производстве используется ручной пресс. Он подходит для проводов до 240 кв. мм;
гидравлический пресс с электроприводом применяется для кабеля до 300 кв. мм.

Разновидности инструментов

Пресс-клещи с шарнирами усиливают нажим инструмента, что позволяет облегчить процесс ручного обжима. Особым удобством отличаются приспособления с храповым механизмом. Они предотвращают разжимание инструмента до завершения процедуры.

Как обжать провод без инструментов можно посмотреть в данном видеролике:

Гильзы для проводов под опрессовку

Не во всех устройствах или приборах применяются кабельные наконечники — существует еще оконцовка гильзой. Для кабелей с жилами из меди применяются гильзы с маркировкой ГМЛ, что означает медная луженая гильза. Для проводов из алюминия подходит марка ГАО. Это гильза закрытого типа из алюминия. Если требуется выполнить соединение с соединением элементов меди и алюминия, то применяется сплав.

Гильзы для опрессовки

Подготовка к опрессовке

Прежде чем наконечник надеть на жилу, необходимо выполнить определенную подготовку:

очистите необходимый промежуток провода от изоляции. Для этого можно использовать специальный инструмент;
жилы скрутите рукой и поместите их в наконечник со стороны юбки.

Важно правильно выбрать сечение жилы, что обеспечить легкий вход в гильзу наконечника

Зачистка проводов

Как обжать провод

После подбора подходящих наконечников и проводов понадобится специальный инструмент. Пресс-клещи напоминают пассатижи, в конце которых есть специальная матрица, куда устанавливаются наконечники и не изолированный участок кабеля. Это приспособление позволяет обеспечить давление наконечника равномерно со всех сторон

Особое внимание стоит уделить типу кабеля, который бывает многожильным или с монолитной жилой

Опрессовка многожильных проводов

Обжим одинарного наконечника

Чтобы сделать качественный обжим рекомендуется соблюдать следующие рекомендации:

чтобы жилы не выпали из гнезда, проводник следует фиксировать при размещении в матрице инструмента;
опрессовка выполняется клещами до тех пор, пока не подключится храп механизм, позволяющий блокировать инструмент от разжима;
если фиксация проводится ручным способом, то контроль производится потягиванием руки. Если обжим качественный, то установка будет плотной без перемещений;
можно применять инструмент двухконтурного обжима. Оконцовка выполняется с помощью сжимания изолятора и втулки в гнездах с разным диаметром;
в завершение нужно проверить прочность контакта, немного натягивая элементы.

Обжим одинарного провода

Обжим двойного наконечника

Подключение двух проводников фазе осуществляется на одном контакте. При установке модульных автоматов они соединяются при помощи специальных перемычек. На один контакт приходится пара кабелей.

В этом случае рекомендуется применять НШВИ для двух проводов. Вот некоторые особенности монтажа:

внутрь манжета устанавливается сразу два провода;
выполнять обжим лучше пресс-клещами. При опрессовке двойного наконечника лучше использовать матрицу с сечением 6 кв. мм.

Обжим наконечников силового кабеля

Для опрессовки силового кабеля рекомендуется использовать луженый медный наконечник, который защищен от окисления. При отрезке кабеля край может распушиться и станет больше, чем остальная жила. В этом случае край можно снять на точиле. Кабель следует разворачивать так, чтобы круг убирал лишнее вдоль жилок, но не загибал их.

Не стоит использовать для обжима метод пайки, так как на проводах нельзя применять контакт, выполненный только чистым оловом.

Обжим силового кабеля

Средства обеспечения и контроля качества обжимных соединений

Качество обжимных соединений, выполненных с использованием ручного инструмента, обеспечивается самим инструментом. Принцип его работы был описан выше. Автоматическое оборудование, как правило, имеет больше инструментов для своевременного обнаружения брака в текущем производственном задании.

Качество продукции, выпускаемой на линии Crimp Center 64, обеспечивается целым рядом встроенных контрольных модулей:

монитора усилия опрессовки;
монитора высоты обжимного соединения;
измерителя усилия отрыва провода;
монитора качества зачистки изоляции WireCam;
монитора качества поверхности токоведущей жилы SmartDetect.

С помощью этих средств удается своевременно обнаружить отклонения параметров продукции от эталонных, снижая тем самым процент брака и непроизводительный расход материалов и комплектующих.

Как производство высоконадежной техники, так и крупносерийное производство жгутов общепромышленного применения немыслимы без периодических испытаний изготавливаемой продукции. Для обжимных соединений в ходе этих испытаний проводят углубленные исследование характеристик на ограниченной выборке изделий.

Основной тип испытаний для обжимных соединений — тестирование на усилие вытягивания. Для этого сегодня на рынке существует множество типов разрывных машин (Pulltesters), которые могут выполнить разрыв обжимного соединения, фиксируя при этом временной профиль приложенного усилия. Компания Schleuniger предлагает линейку из девяти разрывных машин, различающихся по мощности электрического привода и выполняемым функциям.

Самая простая модель PullTester 20 (рис. 10а) характеризуется прилагаемым усилием 0–500 Н с точностью 0,5% от предела шкалы и выполняет только один вид испытаний — натяжение провода «до отрыва».

Усиленная модель PullTester 28 (рис. 10б) выполняет тот же вид испытаний и характеризуется той же точностью измерений, но при этом имеет три измерительных поддиапазона: 0–2000, 0–5000 и 0–10 000 Н. Использование трех поддиапазонов позволяет снизить погрешность измерения усилия отрыва для проводов с малым поперечным сечением.

Модель средней мощности PullTester 26T (рис. 10в) имеет всего два поддиапазона (0–200 и 0–1000 Н), но при этом реализует пять схем проведения испытаний:

испытания натяжением «до отрыва»;
испытания «натяжение с усилием — ослабление»;
испытания «натяжение с усилием — выдержка при заданном усилии»;
испытания «натяжение с усилием — выдержка — натяжение до отрыва»;
циклические испытания.

Рис. 10. Разрывные машины, выпускаемые компанией Schleuniger:
а) простая модель PullTester 20;
б) усиленная модель PullTester 28;
в) модель средней мощности PullTester 26T

Второй по значимости тип испытаний — исследование микрошлифов обжимных соединений.

Использование для этих целей системы Schleuniger Saw Inspect System 6 (рис. 11) позволяет выполнить:

срез обжимного соединения с использованием карбидной дисковой пилы;
травление среза;
визуальное исследование микрошлифа;
измерение его геометрических размеров с использованием микроскопа с фотокамерой, подключенной к персональному компьютеру;
ведение базы данных всех результатов исследований в памяти персонального компьютера.

Рис. 11. Система исследования микрошлифов Schleuniger Saw Inspect System 6

Измерение переходного сопротивления помогает обнаружить скрытые дефекты, не выявляемые при испытаниях на отрыв провода. Методика выполнения измерений приведена в ОСТ 1 00822-88.

Последняя группа испытаний — это испытания на стойкость к климатическим и механическим воздействиям, предусмотренные отраслевыми стандартами РФ. Для таких испытаний используют стандартные климатические камеры, вибростенды и ударные стенды, обзор которых выходит за рамки настоящей статьи.

Клеммы для проводов обжимные

Кабельные наконечники обжимные или клеммы для проводов соединительного типа предназначены для быстрого и надёжного соединения проводов в электрических схемах путём зажима с изоляцией.

Кольцевые

Более надежный контакт обеспечивают так называемые кольцевые клеммы. Как и их вилочные собратья они предназначены для последующего крепления винтовым зажимом. Но благодаря круглой форме контактной части обеспечивают большую площадь контакта и снижают риски «выскакивания» наконечников.

Клеммы кольцевые на провода являются настолько удачным решением, что применяются не только в слаботочных сетях, но и являются обязательным атрибутом силовых кабелей любого сечения. При этом способ крепления провода или кабеля к наконечникам такого типа может варьировать от сварки и пайки, до опрессовки.

Кольцевые клеммы выпускаются из меди, алюминия, латуни и меде-алюминия. Их сечение может очень сильно варьировать, начиная от небольших клемм под винт троечка и заканчивая болтами на 27 и больше. При этом клеммы для слаботочных сетей могут поставляться с изоляцией обжимной части.

Вилочные

Клеммы вилочного типа предназначены для коммутации силовых и вторичных цепей. Такие наконечники предназначены для последующего крепления при помощи винтов непосредственно к оборудованию или к шинам. Инструкция советует применять их в качестве временного или требующего частого переподключения контакта.

Конструкция вилочных наконечников представляет собой двузубчатую вилку, откуда и пошло название. Такая конструкция позволяет достаточно просто производить переключения без полного откручивания винтового зажима. При этом в подключенном состоянии она обеспечивает достаточно плотный контакт.

Какое освещение Вы предпочитаете

ВстроенноеЛюстра

Вилочные наконечники выпускаются под провода сечением до 6 мм 2 . Провода на клеммы крепятся методом опрессовки. Это место в различных вариациях может иметь или не иметь изоляционного покрытия.

Автомобильные

Клеммы для проводов обжимные автомобильные: при работе с автомобилем нередко приходится выполнять различные электрические подключения с использованием разъемов или клемм. Я для себя определился так — если разъем негерметичный, но работает в условиях высокой влажности — только пайка. Если разъем герметичный или находится в салоне — то можно использовать обжатие.

Для неизолированных клемм используются кримперы со специальным профилем губок, во время обжатия загибающих концы металла вовнутрь. Такие кримперы обжимают провод и дополнительно фиксируют изоляцию, чтобы провод от перегибов и вибрации не обломился.

Особенности соединения

Технология подразумевает два варианта опрессовки. Это способ местного вдавливания и сплошного обжатия. Для работы применяются медные или алюминиевые провода. Гильза также должна быть из этих материалов. Существуют еще элементы из медно-алюминиевого сплава.

Смотреть галерею

Так как алюминиевые кабели склонны к появлению на них окислительных пленок, то гильза должна предварительно зачищаться и обрабатываться специальными смазочными материалами. Медные провода тоже предварительно обрабатываются. Использование в процессе смазочных материалов снижает риск возможного повреждения жил. Также заметно снижается сила трения. Опрессовка выполняется ручным или гидравлическим инструментом. В последнем случае – фигурным прессом. Обычно он используется на крупных производствах.

Как это работает? Два конца кабеля обжимают до принятия ими круглой формы. Далее жила вставляется в гильзу до упора. Можно соединять не точно встык. Но в этом случае сечение всех жил не превышает втулочное. В случае с местным сдавливанием, контакт напрямую зависит от глубины ямок. Последние можно измерить штангенциркулем. Если используется сплошное обжатие, тогда проверяют площадь сечения. Затем, когда опрессовка проводов выполнена успешно, необходимо обработать внешний слой изолентой или же локотканью. Далее провод и кабель аккуратно укладывают в распределительном коробе.

Как пользоваться клещами для обжимки наконечников электрических проводов
