Что лучше сделать своими руками или купить приспособления для фрезера по дереву?

Используемые инструменты

Создание шипов и пазов, при помощи которых будет обеспечиваться соединение двух деревянных заготовок, предполагает, что на боковой поверхности бруса или доски ручным фрезером делается выборка материала. При этом должны быть строго выдержаны все геометрические параметры элементов будущего соединения.

Для выполнения этой операции ручным фрезером можно использовать инструменты с хвостовиками диаметром как 8, так и 12 мм. Наиболее универсальной в этом случае является пазовая фреза, режущая часть которой работает следующим образом:

• боковая поверхность формирует стенки паза и боковые стороны шипа;
• торцевая сторона обрабатывает дно паза и снимает слой материала требуемой толщины с основания шипа.

Вырезка шипа пазовой фрезой

Таким образом, используя инструмент данного типа, можно сформировать на боковой поверхности бруса или доски как шип, так и паз. При этом их размеры можно регулировать в достаточно широких пределах.

В тех случаях, когда к надежности соединения деревянных деталей предъявляются более высокие требования, пазы и шипы делают не прямоугольной формы, а формы, которая называется «ласточкин хвост». Пазы и шипы такой конфигурации создаются с помощью фрез «ласточкин хвост». Выполнить процедуру формирования пазов и шипов такой формы ручным фрезером также возможно, но для этих целей следует использовать приспособления другой конструкции.

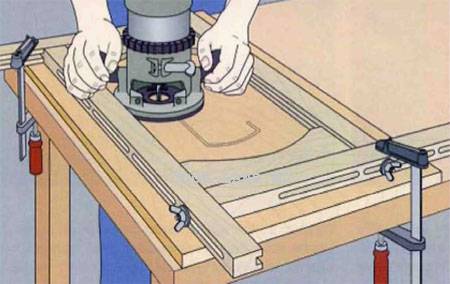

Выборка «ласточкиного хвоста» с помощью шаблона

Чтобы вопрос о том, как сделать паз в доске и брусе или шип на их боковой поверхности, не вызывал особых затруднений, лучше использовать электроинструмент, оснащенный удобными боковыми рукоятками, широкой направляющей подошвой и опцией защиты шпинделя от проворачивания в процессе замены фрезы. Кроме того, желательно, чтобы в таком оборудовании присутствовал боковой стопор, за счет которого вылет используемой с ним в комплекте фрезы всегда будет оставаться постоянным.

Выбор подходящего оборудования

Ручной фрезерный станок подбирается по типу работ и планируемой нагрузке. Различают основные виды оборудования для работы по дереву:

• вертикальный – верхнего типа;
• ламельный;
• кромочный.

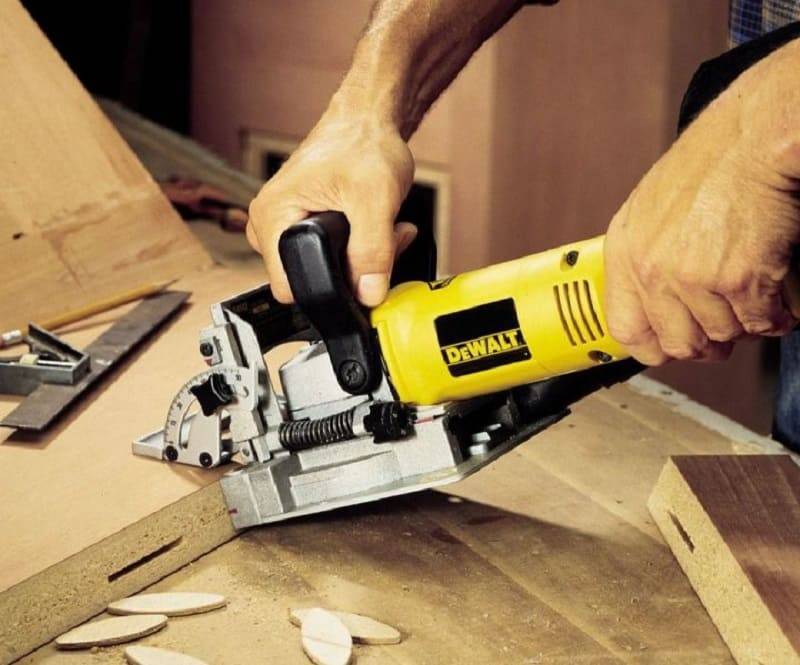

Ламельный фрезер горизонтальный. Диск с зубьями по кромке перемещается параллельно подошве и вырезает пазы в боковой поверхности под плоские шпонки в сопрягаемых деталях без разметки. Использование инструмента узкое. Ламельный тип инструмента востребован в производстве мебели и строительных деревянных конструкций. Для домашней мастерской приобретается редко, если хозяин серьезно увлекается изготовлением мебели и имеет в наличии модели универсальных ручных фрезеров.

Фрезер верхнего типа универсальный для обработки дерева. Именно он способен выполнять практически все операции. В его комплект входит несколько приспособлений, позволяющих обрабатывать торцы и работать по плоскости доски. В основном это параллельный упор со штангами, фрезерные втулки и набор фрез различного типа. Первые направляют станок точно по прямой линии реза или помогают сделать ровный круг. Втулки ведут станок вдоль шаблона, повторяя его формы любой сложности.

Для выполнения пазов, выборок под замки и навесы, создание красивых кромок любой конфигурации в дереве подойдет фрезер верхнего типа.

Как сделать своими руками?

С самого начала стоит оговориться, что делать самостоятельно универсальную каретку для ручного фрезера не стоит. Это практически прецизионное изделие, и изготовить такую модель в домашних условиях почти невозможно. Если нужно выполнять ответственные работы на профессиональном уровне (к примеру, производить и устанавливать двери в больших масштабах), то можно обойтись более простыми решениями (о которых сейчас и пойдет речь). Речь идет про наборы шаблонов, которые выполняют из:

• стали;

• оргстекла;

• текстолита.

Но именно отсюда следует, что ограничиваться только предложениями официальных поставщиков глупо. Они продают в основном каретки на наиболее востребованные петли и другие детали, а спектр таких видов фурнитуры не закрывают даже и на треть.

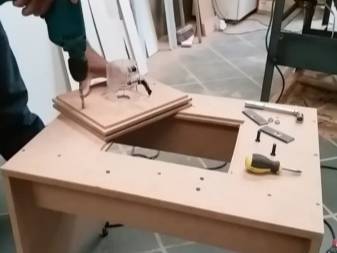

Изготавливая шаблон (каретку), следует с самого начала смотреть, чтобы размеры устанавливались максимально точно. Простейшая конструкция, рассчитанная на работу с заготовками от 50 см и крупнее, делается из:

• металлического уголка 30х30;

• шпилек категории М10 (комплектуемых подходящими шайбами и гайками);

• фанерного листа 60х20 см с толщиной 0,8 см.

Шпильки следует закрепить в столешнице. Для их фиксации используют отверстия под верстачные упоры. Гайки затягивают снизу. Работа занимает примерно 2—2,5 часа. Поскольку каретка используется подвижная, ее легко настраивать на некоторую высоту.

Придется только перемещать гайки на каждой из шпилек. Подобным же образом удается задавать слабый наклон фрезера. Чтобы работать с заготовками, требующими крепления под кареткой, края зажимают струбцинами на верстак. Альтернативное решение — притягивание краев к шпилькам. Выбор зависит от собственного вкуса и технической целесообразности.

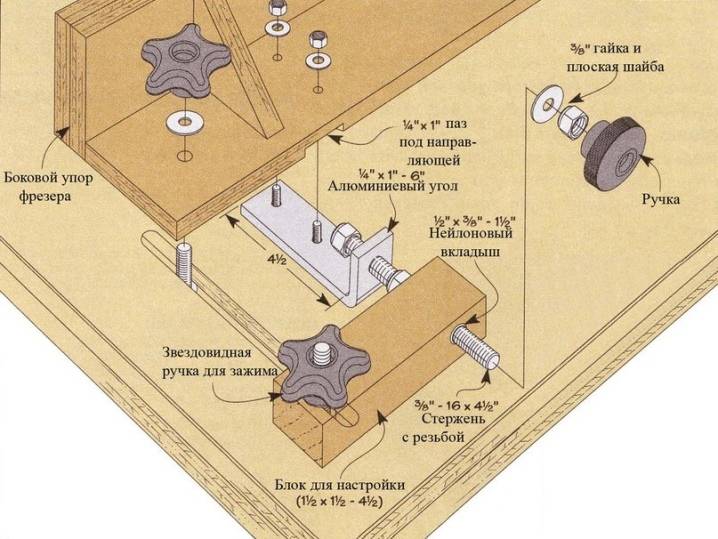

Обязательно необходимо использовать чертежи фрезерных кареток. На фото приведен один схематичный вариант — без указания размеров, но все должно быть понятно. Увы, придется схемы с размерами или рисовать самостоятельно, или искать долго и упорно — найти в открытых источниках готовые образцы довольно сложно. Возможен и еще один вариант изготовления — получение каретки с салазками. Она сможет разровнять поверхность на довольно крупных площадях.

Для полностью самостоятельной работы понадобится циркулярная пила. Если ее нет, всегда можно заказать полный комплект деталей на ближайшем мебельном производстве. Потребуется приготовить, кроме циркулярной пилы:

• МДФ в листах;

• саморезы для дерева;

• фрезер, для которого готовится каретка (как образец, для точной подгонки);

• торцовочную пилу;

• комплект струбцин;

• сверла и шуруповерт для их закручивания;

• угольник Свенсона;

• строительную рулетку;

• карандаш или маркер;

• линейку.

Ширина полосок определяется тем, какую высоту бортиков оптимальной считают сами мастера. Следующий шаг — промер ширины основания фрезера. Широкая полоса должна делаться с некоторым запасом, чтобы гарантировать свободу маневра при работе. Завершают подготовку фрезерной каретки выпилыванием бортиков. Далее останется:

• смонтировать основание, стягивая боковины струбцинами;

• проверить точную подгонку углов;

• пробить пилотные отверстия для шурупов;

• прикрепить бортики при помощи саморезов 5 см;

• отрезать панель по длине;

• вырезать боковины;

• по желанию обрезать стенки по краям (если это нужно эстетически).

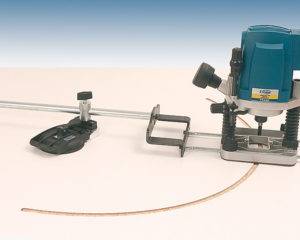

Фрезерование окружностей

Для исполнения задач в бытовых условиях может пригодиться устройство, способное облегчить прорезание круглых болванок.

К примеру, часто применяется циркуль, который можно создать своими руками.

Делается это приспособление по следующей схеме:

Из подручных элементов для изготовления устройства используется обрезок фанеры, саморезы, деревянный барашек и болт с гайкой. Также понадобится фрезер, пила и шуруповёрт.
На отрезке фанеры делается небольшая разметка. На нём обводится площадка, длина которой составляет 15 см, а ширина – 5 см

Важно, чтобы длина превышала радиус обработки, а ширина – размер площадки фрезера.
Проделываются отверстия под крепёжные болты (их диаметр равняется 2-3 см). Для сверления используется перка.
По серединной полосе насквозь прорезается паз

Необходимо проследить, чтобы его ширина не превышала размер осевого болта.
Снизу фанерного листа проделывается углубление для расположения гайки с шайбой. Другую гайку крепят в деревянном барашке.
Теперь можно собирать основную ось. Вместо шпильки применяют болт с достаточной длинной, предварительно отпилив у него шляпку.
Циркуль устанавливается на фрезер и выполняется проверка работоспособности.

Направляющая шина

использовать кусок ЛДСП

Сначала нужно узнать расстояние от края фрезерной базы до центра вращения, причем оно всегда одинаково. Для этого надо прикрутить к ненужной части материала направляющую и произвести пробный рез. Потом следует измерить промежуток от края реза до шины, к которому прибавляется радиус фрезы. В результате удастся получить требуемую величину. К примеру, она составляет 59 мм, а диаметр пазовой фрезы — 14 мм, то есть, радиус ее равен 7 мм.

Затем следует прочертить линию под рез, от которой отступаем расстояние 52 мм (59—7), и проводим еще одну. По ней фиксируем направляющую и осуществляем рез.

Основные разновидности насадок

Фреза — это вращательная деталь, которая по всей поверхности усеяна зубчиками. Такие элементы можно найти в разных конфигурациях. При помощи фрезы обрабатывать можно не только дерево, но и пластик или металл, но всё же обычно их применяют для древесины.

Бывают следующие виды изделий:

1. Концевые.
2. Кромочные.
3. Пазовые.

Необходимо отметить, что периодически стоит применять смазку опорного подшипника. Таким образом, детали прослужат гораздо дольше.

Концевые фрезы

Такой вид детали работает не только из-за использования осевой нагрузки. Такие фрезы предполагают использование боковых кромок, благодаря чему можно передвигать режущий элемент в пределах опорной площадки. В итоге выходят аккуратные выборки, которые образуются в дереве.

Количество режущих кромок может различаться, а это будет влиять на чистоту обработки. Обычно такой вариант насадок имеет монолитную конструкцию, но бывают и корончатые, которые используются для дрели по дереву. Такой вариант нужно применять в той ситуации, когда под рукой не оказалось фрезера.

Эта категория имеет несколько разновидностей:

1. Спиральные.
2. Торцевые.
3. Борфрезы.
4. Конусные.
5. Профильные.
6. Сферические.

Торцевые применяются для того, чтобы образовать пазы, имеющие разную конфигурацию, а также размер. Использовать их можно не только для обработки дерева, но также и чтобы создать паз/шип.

Профильная фреза может выполнять определённые задачи:

1. Обработка торцов.
2. Создание пазов, имеющих довольно сложную конфигурацию.
3. Декоративное оформление орнаментов.

Кромочные по дереву

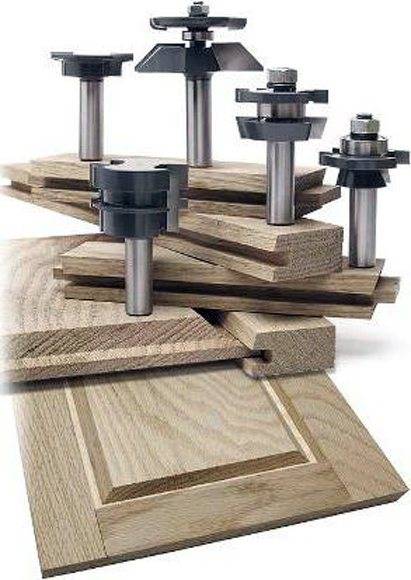

Кромочные фрезы для ручного фрезера представляют самую обширную группу, которую наиболее часто используют для ручного инструмента. С помощью них изготавливаются кромки на дереве. Такой вариант очень часто предпочитают использовать домашние мастера, поскольку даже в самых больших наборах основная часть деталей приходится на кромочные насадки. Гораздо проще приобрести такой набор фрез, чем подбирать всё по отдельности.

Эта разновидность включает в себя:

1. Профильные, которые используются для создания сложной формы краёв деталей.
2. Фасонные или калёвочные, которые незаменимы при закруглении и скруглении кромок.
3. Конусные, которые используются для того, чтобы снять угловую фаску.
4. Дисковые, с помощью которых формируются пазы в кромочных частях.
5. Фальцевые, что убирают четверти в кромочных частях.
6. Фреза галтельная по дереву. Обычно используют для того, чтобы изготовить желобки.
7. Фигирейные, применяемые для создания филёнок.

Обычно кромочные фрезы комплектуются подшипником. Так можно ограничить ход инструмента, и тем самым предотвратить чрезмерное заглубление в поверхность дерева. Стоит отметить, что режущая кромка будет размещаться не на одном уровне с подшипником. При помощи опорной площадки можно регулировать глубину, в которую будет погружаться фреза.

Если насадка образует слишком большие срезы, тогда работу необходимо совершить поэтапно, каждый раз углубляя инструмент в материал, пока не будет достигнута нужная конфигурация.

Фигирейная фреза имеет большой вес, а также диаметр. С помощью таких инструментов можно работать на стационарные конструкции.

Пазовое оборудование

При помощи пазовой фрезы по дереву для ручного фрезера создаются пазы. Имеется несколько разновидностей насадок:

1. Галтельные, с помощью которых осуществляют пазы полукруглой формы.
2. Конические, благодаря которым можно наносить резьбу на плоскую поверхность.
3. Т-образные, создающие соответствующий узор.
4. Фасонные.
5. Элементы, называющиеся «Ласточкин хвост».
6. Прямые пазовые, которые предназначаются для цилиндрических деталей.
7. Комбинированные, с помощью которых делают соединение деревянных щитов большого размера.

Опорная доска

Заготовки ящиков в моей конструкции крепятся струбцинами к опорной доске. Чтобы она прослужила дольше и не сминалась от струбцин, для её изготовления я использовал террасную доску из лиственницы, которую выровнял на рейсмусе.

Сначала я планировал сделать опору единой доской, но она потребовала бы фиксатора снизу и, кроме того, нижняя кромка повреждалась бы пилой при резке шипов. Если бы я поднял опорную доску выше уровня шипов, то возникла бы проблема сколов на заготовках, особенно из фанеры. Поэтому опорную доску я сделал из двух частей.

4. Нижнюю, более узкую и короткую часть опорной доски жёстко прикрепип к упору основания шипорезки, а верхнюю оставил подвижной. Она перемещается с помощью деревянного блока с гайкой и шпильки по пазу в нижней части опорной доски.

5. В нижней части установил сменную противоскольную накладку из MDF. На подвижной части опорной доски установил боковой упор — строго перпендикулярно как к доске, так и к плите основания. Затем прикрепил на край основания брусок в качестве дополнительного крепления и сделал разрез основания для прохода диска.

6. Для безопасности в передней части, где выходит диск, вклеил защитный брусок. По бокам от этого бруска осталось место, куда будут установлены ручки для удобства перемещения шипорезки по полозьям стола пилы.

7. Для контроля над положением диска установил два указателя. Первый показывает, когда опорная доска установлена в «нулевое» положение, то есть когда диск плотно соприкасается своей плоскостью с боковым упором. Второй помогает считать обороты при вращении шпильки. В качестве второго счётчика использовал деревянный «бочонок», жёстко закреплённый на шпильку, на который нанес риски с шагом в 1/4 оборота.

8. Чтобы обеспечить более быструю работу, я использовал «бутерброд» из двух одинаковых дисков и прокладки между ними. Существуют специальные наборы для установки точной ширины паза, но они дороги, и у меня такого нет. Чтобы получить прокладку нужной толщины, я вырезал дюралевую шайбу толщиной чуть меньше необходимой и доводил до нужных размеров с помощью самоклеящейся алюминиевой ленты. Хочу отметить, что лучше использовать новые одинаковые диски. У меня один был новый, а второй — уже немного пользованный, в результате при резке в основании шипа появляется небольшая ступенька.

9. После множества проб и подгонов я получил «бутерброд» с шириной реза 5,25 мм, что соответствует 3 оборотам шпильки (1,75 мм х 3 = 5,25 мм). Это дало возможность делать шипы шириной 5,25 мм, поворачивая шпильку между резами на 6 полных оборотов. Если нужно было делать более крупные шипы, то количество оборотов пропорционально увеличивал.

10. Шипорезка готова к работе.

Сборка токарного приспособления

Схема простейшего токарного станочка.

Способ сборки будет таким:

1. Основой агрегата будет 3-фазный электромотор. Поэтому питание его должно быть трехфазным, иначе в доме будет постоянно выбивать автоматический предохранитель.
2. Частота оборотов движка – не больше 1500/мин.

1. Наденьте на вал мотора планшайбу для объемных деталей и съемный аналог – для мелких. Вторую сторону узла зафиксируйте уголком. На планшайбах расположены особые пики, на них заготовки насаживаются молотком.

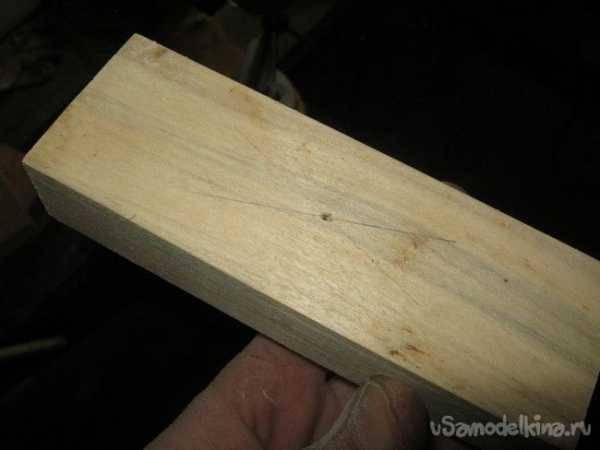

2. Далее заготовку отцентрируйте и закрепите контршайбами. Самодельный по дереву станок готов.

Работа на станке

На фото- производство детали.

Правила работы:

1. Включите станок и подставьте первый резец (обычная стамеска). Он снимет первоначальный слой (1-3 мм).
2. После грубой обработки, заготовка будет толще, чем нужно на 1 мм. Снимите остаточный слой чистовым резцом, который придаст изделию окончательную форму.

Размеры заготовок можно контролировать микрометром либо шаблоном.Контуры и вырезы можно делать острой стороной стамески, а шлифовку осуществлять чистовым резцом.

Выглаживать детали можно и наждачной шкуркой. Полировать же древесной стружкой, зажав ее в кулаке и подводя к заготовке.

Как сделать своими руками?

Для тех, кто намерен хорошо изучить чужую полезную практику, приобщиться к усовершенствованиям и изобретениям, попробовать, насколько хороши в практической деятельности самодельные приспособления для фрезера, ниже приводится несколько видеороликов от отечественных Кулибиных.

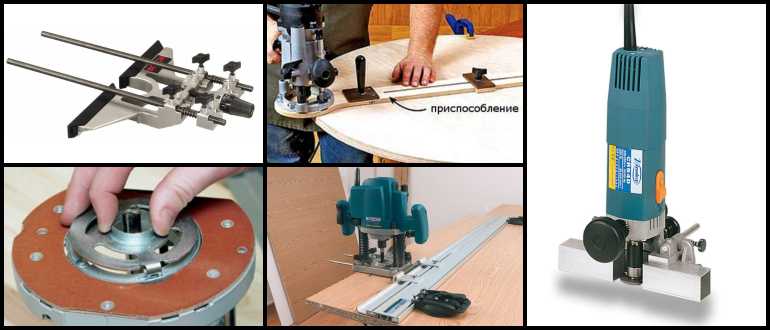

Список открывающихся перед домашним мастером полезных приспособлений.

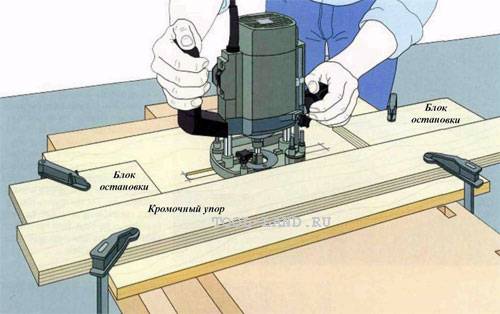

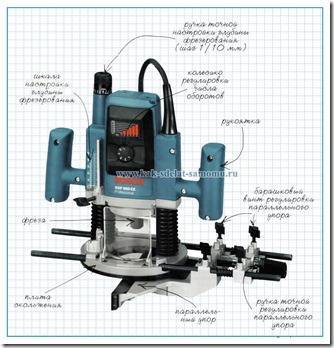

Параллельный упор – его можно просто приобрести и установить на краю верстака (если он достаточно ровный) или детали. К нему можно прибавить деревянный брусок. Однако работать с таким устройством нужно предельно внимательно, ибо он придает элемент неустойчивости. Имея в распоряжении параллельный упор, можно надежно фиксировать при обработке деталь, чтобы обрабатывать кромки и пазы

Особенность каждого творческого человека – в умении своевременно сориентироваться, усвоить уже сделанные наработки или создать при необходимости свои. Не всегда есть возможности приобрести необходимое для работы (по финансовым причинам или из-за отсутствия в продаже). Тут и приходит на помощь чей-то полезный опыт или собственная находчивость и смекалка. Всемирное информационное пространство значительно облегчило эту задачу.

Все о приспособлениях для фрезера смотрите в видео.

Глубина фрезерования

Следующий этап настройки — установка глубины погружения. Она задается вертикальным упором, который может иметь несколько ступеней регулировки. Наиболее ходовая — положение самого упора. Уперев его в самую низкую из ножек «револьвера» (если это возможно), ослабляют фиксаторы упора (обычно реализован барашковый зажим) и самой «головы» и опускают ее до касания фрезой поверхности.

Заметим, что вовсе не обязательно использовать заготовку, лучше проделывать данную операцию на плоскости верстака, без риска повредить деталь.

Теперь нужно зафиксировать подвижный упор или просто придерживать его одной рукой, а другой установить подвижный указатель (он «ездит» вверх-вниз) напротив нулевого деления мерной шкалы, тем самым откалибровав линейку. Все, она готова к работе.

Перемещая упор и следя за указателем, настраивают глубину и затягивают винт подвижного упора. Если фрезер «из простых», то юстировка закончена. В ином случае глубину погружения подгоняют более точно. Положение подвижного (уже закрепленного) упора изменяют с точностью до десятых долей миллиметра, поворачивая регулировочное колесико.

Оно имеет фиксаторы («перещелкивается» по делениям) или просто туго вращается. Первый вариант лучше, так как установка не собьется в процессе эксплуатации. Хорошо, когда такая регулировка реализована в широких пределах, и очень удобно, когда ее можно производить непосредственно во время работы.

Изготовление приспособлений для обработки столбов и балясин

Каждый мастер может самостоятельно изготовить приспособления для ручного фрезера, которые удовлетворят его личные нужды. К примеру, фрезеровочный станок используется для обработки тел вращения – предметов, имеющих округлую форму. К ним относятся столбы, балясины и другие деревянные элементы, имеющие сходную конфигурацию.

Но чтобы добиться положительного результата, необходимо подготовить приспособление, облегчающее вырезание пазов в телах вращения. С его помощью удастся выполнить продольные канавки и произвести обработку по круглому контуру.

Насадки для фрезера по дереву

Конструкция такого приспособления состоит из следующих элементов:

Приспособление по дереву в деталях

• корпуса;
• передвижной фрезерной каретки;
• диска для установки угла поворота;
• фиксирующих винтов, обеспечивающих неподвижность обрабатываемой заготовке;
• стопорного винта.

Чтобы приступить к работе, нужно поместить балясину в корпус устройства, закрепив ее винтами. С помощью поворотного диска деталь размещают под нужным углом и фиксируют стопорным винтом. Далее в движение приводится каретка с фрезером, который вырезает паз по всей длине заготовки. Чтобы вырезать следующий паз фиксацию изделия ослабляют и вновь располагают его под нужным углом.

Все эти операции желательно выполнять с помощником, который будет медленно вращать заготовку. Работу устройства можно автоматизировать, снабдив его приводом от электродрели или самого примитивного шуруповерта.

Опасные факторы

Фрезерные станки требуют соблюдения полной безопасности и высокой квалификации работника. При применении электрических машин могут произойти несчастные случаи, вызванные выбросом материала при фрезеровании. Поэтому исполнитель работ должен иметь специальную рабочую одежду.

Если в процессе фрезерования выделяется сильная пыль, нужно иметь защитные очки. Максимальную безопасность в этой ситуации предоставляют специальные струбцины и тиски, эффективно удерживающие заготовку, предотвращая её выброс. Нельзя руками удерживать заготовку в зоне вращения фрезы или непосредственно касаться вращающегося инструмента. Необходимо применять специальные прижимные приспособления для продвижения детали во время фрезерования.

https://youtube.com/watch?v=aDVf2Crm9p8

Originally posted 2018-07-04 07:37:46.

Направляющая шина

Имея схожее назначение с параллельным упором, шина ответственна за аккуратный ход фрезы по прямой. Время, затраченное на работу, за счёт применения шины заметно сокращается. Она также позволяет направлять инструмент на столе под любым углом к краю.

Некоторые шины серийного производства имеют в комплекте отдельный компонент – башмак. Он соединяется с фрезером штангами и, проходя по шине, двигает фрезерную головку по заданной траектории.

Лучше всего шина сочетается с инструментом, чья база стоит на выдвижных ножках. Это позволяет устранить разность высоты между шиной и фрезером.

Бывает, функциональность шин, выпускаемых серийно, не подходит пользователю. Можно всегда создать индивидуальный вариант направляющих для фрезера своими руками. Самый элементарный представляет собой длинный ровный брус, – проще говоря, линейку. Мастеру нужно только обеспечить её креплениями, и шина, по сути, готова. Для изготовления простого приспособления даже не требуется чертёж.

Конечно, такая самодельная версия не будет отличаться устойчивостью. Более стабильным в работе окажется сочетание фанерной основы с прибитой к ней доской. Край фрезерной базы будет упираться в доску, а край основы обозначит зону обработки. Такая конструкция применяется в случае использования фрез одинакового диаметра.

Другой вариант работает, когда фрезы по дереву могут быть разного размера. Здесь доска, выступающая линейкой, не прибита к основе, а укреплена зажимами. Благодаря этому она может корректировать расстояние от рабочей зоны соответственно диаметру фрезы.

Обработка деревянных деталей

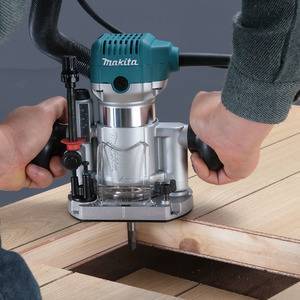

Первое чему нужно научиться — правильно выставлять глубину фрезерования. Для этого необходимо установить нулевую точку. Жёстко установить ее невозможно, потому что при каждой смене фрезы она меняется. Нулевая точка — такое положение инструмента, когда конец фрезы касается материала и фиксируется специальным устройством, которое называется фиксатор.

Необходимо обратить внимание на то, что каждый фрезер имеет различное положение при фиксировании. Для контроля глубины погружения режущего инструмента в тело материала используется упорный штифт с нанесённой шкалой грубой настройки

При фрезеровании торцевой фрезой сила противодействия от силы резания уводит фрезер в сторону. Чтобы этого не случилось, нужно использовать параллельный упор. Процесс фрезерования выглядит следующим образом. Установить фрезу по разметочной линии, зафиксировать положение упора специальным винтом. Выставить глубину фрезерования и включить машину. Если параллельный упор установлен с левой стороны, тянуть фрезер нужно на себя, когда с правой стороны — от себя.

Для того чтобы выбрать четверть на брусе, нужно установить режущую кромку фрезы по самому краю, зафиксировать, установить глубину четверти, включить фрезер и тянуть его на себя (если упор на левой грани бруса). Фрезерование поверхности узких брусков имеет свою особенность. Проблема заключается в том, что на узкой стороне заготовки фрезер удержать очень трудно. Если он качнётся во время работы, паз получится неточный.

Работа ручным фрезером способна заменить работу строгального станка. Для этого понадобятся несколько приспособлений к фрезерному механизму. Выглядит он следующим образом: на две одинакового размера рейки закрепить фрезерный механизм и использовать его как строгальный станок, где вместо вала установлена фреза большого диаметра.

Подготовка к работе

Для успешного выполнения обработки деревянных поверхностей фрезером необходимо пройти предварительное обучение, начав с простых задач и легких моделей

Также важно разобраться в принципах работы самого фрезера и его возможностях, назначении каждого вида фрез. Новичку необходимо освоить простые фрезы, имеющие небольшой диаметр

При шлифовке дерева ими легче управлять, так как при меньшем диаметре создается меньшее сопротивление обрабатываемого дерева. Выбор дерева также имеет значение. Лучше всего для обучения подходит мягкая древесина тополя, сосны или березы. Освоив простые операции, можно начинать выполнять более сложные.

Как изготовить токарный станок по дереву своими руками: чертежи и технология

Самый простой способ собственноручно изготовить инструмент в домашних условиях – сконструировать токарный станок или фрезер из дрели или электрического мотора, снятого с другого инструмента. Этот процесс не так уж и сложен, поэтому каждый мастер способен справиться с его выполнением. Для этого потребуется электрический двигатель, мощность которого не превышает 500 Вт, и подручные материалы. В качестве привода может использоваться и дрель. Конечно, для изготовления токарного станка потребуются некоторые навыки.

Устройство задней бабки самодельного токарного станка по дереву

Для строительства станка необходимы следующие элементы:

• металлическая станина;
• электромотор;
• подручник;
• задняя бабка.

Не помешает обзавестись чертежом, который поможет сориентироваться в размерах и правильно изготовить все элементы конструкции для последующей ее сборки.

Как изготовить самодельный сверлильный станок своими руками с мотором

Для начала нужно подготовить вал электромотора. Для этого на него устанавливается планшайба, подойдет и стальной центр с резьбой. Монтаж второго центра осуществляется в трубку задней бабки. Для изготовления станины потребуется пара уголков размером 5х3 см, их длина – 15 см. К станине с помощью болтового соединения крепится мотор.

Пример самодельного сверлильного станка

На следующем этапе изготовления самодельного станка своими руками выполняется сборка бабки. Этот элемент формируется из пары горизонтальных и пары вертикальных уголков. К ней крепится труба, предназначенная для шпинделя. В нее нужно вставить болт, диаметр которого составляет 1,2 см. Предварительно его головка затачивается под прямым углом. Таким образом, обозначается центральная часть шпинделя. После этого бабка устанавливается на станине. На верхней стойке, которая соединяется с горизонтальными уголками, необходимо закрепить методом сварки трубку.

Для изготовления подручника нужно взять стальной стержень с фаской. Также этот элемент должен иметь отверстие, которое будет использоваться для закрепления опорной линейки. Необходимо вертикально приварить трубку со стопорным винтом к длинному уголку. Затем в нее вставляется стержень подручника.

В качестве шпинделя передней бабки будет использоваться ротор мотора, на котором закреплена планшайба. В ней нужно выполнить несколько отверстий. В центральной части будет вставляться вилка. Отверстия по краям предназначены для фиксации детали с помощью шурупов.

Даже с помощью простых инструментов можно создать интересные деревянные изделия, для этого необходимо изучить технологию работы с инструментом и практиковаться

Как изготовить своими руками из дрели токарный станок по дереву

Имея под рукой верстак с прочной и ровной рабочей поверхностью, можно соорудить токарный станок, не прибегая к строительству станины. Электрическая дрель в этом случае будет выполнять функцию вращательного привода и передней бабки. Согласно простейшему чертежу станка этот инструмент достаточно закрепить на поверхности верстака через шейку. Для фиксации подойдут струбцины и хомут.

Далее нужно изготовить упор, который будет выступать в роли задней бабки.

Этот элемент монтируется напротив дрели. Для его создания можно взять два бруска из дерева и регулировочный винт, заточенный с одного конца под конус. Если предполагается использование станка для обработки массивных деревянных заготовок, то желательно зафиксировать упор на столе с помощью струбцин.

Для изготовления инструмента своими руками достаточно недорогих материалов. Токарный станок на основе дрели можно использовать для вытачивания различных деталей:

• дверные ручки;
• конструкционные детали лестницы;
• декоративные изделия и т. п.

С помощью верстака с прочной и ровной рабочей поверхностью, можно сделать токарный станок из дрели своими руками

Чтобы расширить функциональные возможности инструмента, его конструкцию можно дополнить насадками и прочими приспособлениями, способными улучшить качество работы.

К таким усовершенствованиям можно отнести:

• выполнение намотки на трансформаторах;
• нанесение красящего состава поверх вращающейся детали для создания узоров;
• нанесение спиральных насечек на заготовку и т. п.

Установка специальной приставки в виде копира позволит использовать станок для создания целой серии одинаковых деталей или изделий по шаблону.

Пример многофункционального самодельного деревообрабатывающего станка из дрели

Пошаговая инструкция

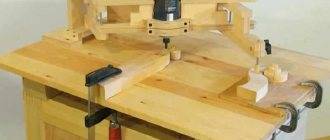

Фрезерный станок по дереву, собранный своими руками, предполагает готовый или чертёж собственной разработки, на котором показаны размеры деталей и комплектующих. Простой деревообрабатывающий станок выполняется в стационарном и разборном варианте.

• Первый предполагает использование его в одной мастерской на протяжении десятков лет, пока не сменится хозяин объекта и его профильная деятельность. Для стационарного место подготовлено так, что его менять и переоборудовать смысла нет.
• Второй вариант – конструкция, проносимая в дверь даже при значительной ширине столешницы, большей, чем ширина холодильника, неразборных столов и кресел, диванов и иной крупногабаритной техники и мебели.

Фрезерные приспособления для обработки тел вращения

Многие приспособления для ручного фрезерного станка, изготавливаемые пользователями под свои нужды, не имеют серийных аналогов. Одним из таких устройств, необходимость в использовании которого возникает достаточно часто, является приспособление, облегчающее процесс вырезания пазов в телах вращения. Используя такое приспособление, в частности, можно легко и точно вырезать продольные канавки на столбах, балясинах и других изделиях из дерева подобной конфигурации.

Приспособление для нарезки канелюр в балясинах

Конструкцию данного приспособления составляют:

• корпус;
• передвижная фрезерная каретка;
• диск, при помощи которого выполняется установка угла поворота;
• винты, обеспечивающие фиксацию обрабатываемой заготовки;
• стопорный винт.

Зачем нужен фрезер

Без фрезера невозможно качественно изготовить мебель по авторским эскизам или замысловатую поделку из дерева. Конечно, опытный мастер обойдется и неспециализированным инструментом, но в таком случае потребуется гораздо больше труда и времени при непредсказуемом конечном результате.

Наиболее востребованные в любительской среде вертикальные фрезеры способны выполнять множество различных операций. Они вырезают в деревянных изделиях и деталях пазы, кромки, шлицы, снимают фаску, выбирают четверти. К тому же вертикальные фрезеры используют для изготовления продольных кромок и формирования сложных соединений на шипах (прямых или типа «ласточкин хвост» – о нем мы упоминали в статье “Каркас своими руками”) и шпунтах.

«Спецы» по фрезеровке

Универсальность имеет и обратную сторону. Бесспорно, вертикальные фрезеровочные машины умеют многое, но ими неудобно пользоваться в стесненных условиях. Тут нужны компактные кромочные фрезеры.

Подобные инструменты легко держать даже одной рукой. При этом они обеспечивают высокую точность обработки — снимают кромку без сучка и задоринки и строго под заданный размер. Положение фрезы изменяется с помощью масштабной шкалы и регулировочного колесика.

Если нет уверенности, что для кромочного фрезера найдется много работы, то следует присмотреться к комбинированным фрезерам. Подобные машины комплектуются двумя базами — для погружного фрезерования и обработки кромок. Правда, в сложной обстановке кромочный фрезер все-таки удобнее.

Мебельщику

Также в продаже имеются дюбельные фрезерные машины, которые еще называют присадочными или ламельными. Подобные инструменты используют для фрезерования пазов под плоские дюбели для угловых и кромочных соединений (ламельные фрезеры), а также выборки отверстий под мебельные шканты и дюбели (присадочные фрезеры).

Это стандартная операция при изготовлении мебели. Надо сказать, что выполнение пазов обычным инструментом — весьма утомительное занятие. А с присадочным фрезером все решается в кратчайшие сроки и к тому же с безупречным качеством.

Ссылка по теме: Работ с ламельным фрезером – что им можно сделать

Паркетчику

На производственных площадках и в строительстве используют специализированные фрезеры для обработки ламината, и паркетной доски. Их называют триммеры. В быту подобные устройства вряд ли пригодятся. Что делать, если все-таки по какой-либо исключительной причине домашний мастер никак не может обойтись без такого «экзотического» фрезера? Взять его в аренду, конечно же!

Для каких бы целей вы ни выбирали себе машину, покупаете ее или берете напрокат, прежде чем принимать окончательное решение, примеритесь к приглянувшейся модели. Подержите ее в руках, оцените эргономичность рукоятки, а также удобство расположения выключателя и других элементов управления.

О здравом смысле

Серьезные модели фрезеров стоят недешево. Нет далеко идущих планов — стоит ли вообще приобретать такую машину? Другое дело, если вы собираетесь обставить дом предметами мебели ручной работы. Начинать этот масштабный проект разумно именно с приобретения удобного, надежного и практичного фрезера.

Конечно, новичку следует осваивать основы мастерства на небольших изделиях — тумбах, маленьких столиках, декоративных ящичках и шкатулках. Однако, как известно, аппетит приходит во время еды, и эта французская поговорка как нельзя лучше подходит к столярному ремеслу. Тому, кто чувствует в себе потенциал творца, и модель нужна с большим техническим и креативным потенциалом.
