Обозначения в зависимости от типов реле
В зависимости от вида релейные устройства могут обозначаться на схемах по-разному.
Тепловые модели реле
Реле тепловой защиты применяются с целью обеспечения нормального режима работы потребителей. Приборы выключают электродвигатель мгновенно или через некоторое время, предотвращая повреждения изоляционной поверхности или отдельных узлов.
На схемах тепловое реле обозначается как KSG и подключается на нормально-замкнутый контакт. Подключение производится по системе ТР – на выход низковольтного пускателя электродвигателя.
Реле времени
Обозначение реле времени
Реле времени обозначается как KT и работает по принципу постановки на паузу при определенном воздействии. Прибор также может иметь цикличную активность.
Для обозначения контактов, работающих на замыкание согласно ГОСТ 2.755-87 применяются:
- дуга вниз – задержка после подачи напряжения,
- дуга вниз – контакт, срабатывающий при возврате,
- две дуги в противоположном направлении – задержка при подаче и снятии напряжения управления.
Импульсные замыкающие контакты обозначаются так:
- черточка внизу с диагональной угловой линией и стрелка без нижней части – импульсное замыкание при срабатывании,
- черточка внизу с диагональной угловой линией и стрелкой без верхней части – импульсное замыкание при возврате,
- черточка внизу с диагональной угловой линией и нормальной стрелкой – импульсное замыкание в момент срабатывания и возврата.
Напряжение питания, подающееся на реле времени, на схемах маркируется как голубой график. Направление напряжения на приборы обозначается как серый график. Диапазон задержки срабатывания имеет обозначение в виде красных стрелок. Временной интервал отражает буква Т.
Реле тока

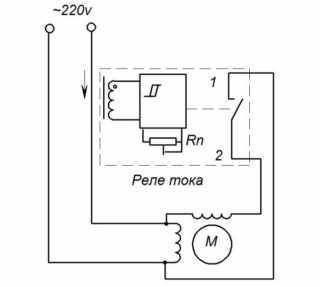

Реле тока на схеме
Токовое реле контролирует ток и напряжение. Увеличение первого параметра свидетельствует о неполадках оборудования или линии.
На схемах устройство маркируется как KA (первая буква – общая для реле, пускателя, контактора, вторая – конкретно для токовой модели). При наличии БНТ оно будет обозначаться KAT, торможения – KAW, фильтрации – KAZ. Катушку на чертежах изображают как прямоугольник, размер которого 12х6 мм. Контакты имеют обозначение нормально открытых или нормально закрытых.
Обмотка напряжения маркируется как прямоугольник, разделенный на две части горизонтально. В меньшей указывается буква U, от большей вверх и вниз направлены по горизонтали ровные черточки.
Обмотка тока указывается как прямоугольник, разделенный на два сектора в горизонтальном направлении. В большей по горизонтали вверху и внизу имеются две черточки. На меньшей прописывается буква I со значком больше (максимальный ток).
Особенности обозначения электромагнитных реле на схемах
Конструктивно электромагнитное реле является электромагнитом с одной или несколькими контактными группами. Их символы и формируют УГО прибора. Обмотка электромагнита отрисовывается как прямоугольник с линиями выводов по обеим сторонам. Маркеры контактов К находятся напротив узкой стороны обмотки и соединяются пунктиром (механическая связь).
Контактный вывод можно изобразить с одной стороны, а контакты – около УГО коммутации. Привязку контактов к конкретному реле указывают в виде порядковой нумерации (К 1.1., К 1.2).
Внутри прямоугольника могут указываться параметры или особенности конструкции. К примеру, в символе К 4 имеются две наклонные черточки, т.е. у реле – две обмотки.
Модификации с магнитоуправляемыми контактами в герметичном корпусе для отличия от стандартных приборов обозначают окружностью. Это символ геркона. Принадлежность элемента к определенному устройству прописываются в виде букв контактов (К) и порядковых чисел (5.1, 5.2).
Промежуточное реле
Промежуточное реле на схеме
Промежуточные релейные устройства применяются для коммутации электроцепи. Они усиливают электрический сигнал, распределяют электроэнергию, сопрягают радиотехнические элементы. Условный знак катушки – прямоугольник с литерой К и порядковым номером на чертеже.
Обозначение контактов промежуточного реле на схеме выполняется при помощи буквы, но с двумя цифрами, которые разделены точкой. Первая свидетельствует о порядковом номере релейного прибора, вторая – о номере группы контактов данного прибора. Контакты, находящиеся около катушки, соединяются штриховкой.
Маркировка электросхемы и выводов производится изготовителем. Она наносится на крышку, закрывающую рабочие органы. Под схемой прописываются контактные параметры – максимальный ток коммутации. Некоторые бренды номеруют выводы со сторон соединения.
На схемах контакты изображаются в состоянии без подачи напряжения.
Промежуточные (вспомогательные) реле.
В данной статье я расскажу вам, как выбрать ПРОМЕЖУТОЧНОЕ РЕЛЕ, чем реле различных производителей отличаются друг от друга. Если не опустить технические характеристики отдельных устройств, зачастую промежуточные реле отличаются друг от друга, номинальным током контактов и фирмой производителя.
ПРОМЕЖУТОЧНЫЕ РЕЛЕ они же вспомогательные, предназначены для:
- Гальванической развязки между силовыми цепями и цепями управления,
- Дистанционного включения нагрузки путем подачи управляющего напряжения на обмотку реле
- использование в случаях, когда основное реле не справляется с имеющейся мощностью, усиления управляющих сигналов
- Когда выходных цепей в основном реле меньше, чем число управляемых цепей (увеличивает кол-во контактных наборов основного реле).
Выбор ПРОМЕЖУТОЧНОГО РЕЛЕ основывается на двух вещах:
Выбор подходящих технических характеристик.
Так же важным пунктом в выборе промежуточного реле, является тип нагрузки:
- Индуктивная – у нагрузки такого рода (соленоиды, электромагниты и т.п.), рекомендуется выбирать твердотельное реле с большим запасом по току (в 2-4 раза), для безопасной работы реле рекомендуется использовать диодную защиту*.
- Ёмкостная — при включении в фазе, близкой к 90°: ток в 20-40 раз больше номинального в течение времени от десятков микросекунд до десятков миллисекунд.
Выбор номинального тока реле для конкретной нагрузки заключается, в подборе запаса по номинальному току реле и введением дополнительных мер по уменьшению пусковых токов (токоограничивающие резисторы, реакторы и т.д.).
* Выше показаны производители самых ходовых (популярных) ПРОМЕЖУТОЧНЫХ РЕЛЕ.
По сути, само ПРОМЕЖУТОЧНОЕ реле представляет собой миниатюрный электромагнитный пускатель, но полноценно не может заменить его в виду небольших коммутируемых токов. Проще говоря, длительно допустимый ток контактных групп обычно не превышает 10А. Чего с избытком хватает для цепей управления. Поэтому реле выпускаются с диапазоном коммутируемых токов 5(7) А, и 10А, в зависимости от серии и производителя.
1 . Реле РП-21 003, РП-21 004 (Реле и Автоматика),РП-21М 003, РП-21М 004 (ВНИИР)
2. Реле РП-54, РП-53 и реле РП-64, РП-63 (Реле и автоматика),(ВСЕ РЕЛЕ)
— Серия 5Х предназначена для нагрузки до 5А
— Серия 6Х предназначена для нагрузки до 10А
3. Реле РЭК 78/4, РЭК 78/3 и реле РЭК 77/4, РЭК 77/3 (TDM ЕLECTRIC).
* Данные реле являются аналогами серии РП-5Х и РП-6Х из предыдущего пункта!
* Система обозначений схожа с РП-ХХ. Цифра после номера серии (78/4) означает – кол-во переключающих контактов.
— РЭК-78 серии предназначены для нагрузки до 5А
— РЭК-77 серии предназначены для нагрузки до 10А
4. Реле R2N, R3N, R4N (Relpol).
— Реле R2N и R3N предназначены для нагрузки до 10А
— Реле R4N предназначено для нагрузки до 7А
* WT – стандартное оснащение реле.
* Реле в основном отличаются друг от друга кол-вом переключающих контактов (2,3 и 4 соответственно типу) и током нагрузки.
* Могут комплектоваться диодными и RC модулями защиты.

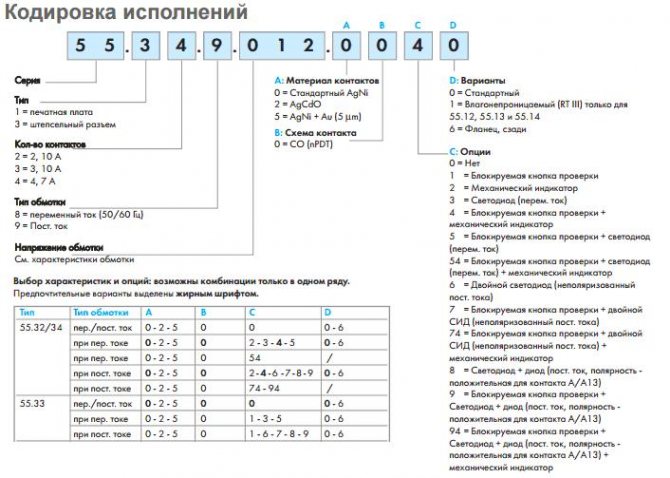

5. Реле 55.32, 55.33, 55.34 (Finder).
— Реле 55.32 и 55.33 предназначены для нагрузки до 10А
— Реле 55.34 предназначено для нагрузки до 7А
* Могут комплектоваться диодными и RC модулями защиты.
* Данные реле так же, как и предыдущие, в основном отличаются друг от друга током нагрузки и кол-вом переключающих контактов.
6. Реле 40 серии (Finder).
Отличаются от реле 55 серии (рассмотренной ваше), тем, что имеют в серии реле, предназначенное для нагрузки до 16А. Так же монтаж может производиться напрямую через РСВ розетку (95 серии), что очень удобно для системы, построенной на устройствах компании Finder.
Производители рекомендуют устанавливать вместе с промежуточными реле, так же модули защиты. Диодные или RC модули защиты необходимы для подавления электромагнитного импульса возникающего в цепи при индуктивном характере нагрузки. Зачастую реле выходят из строя, при игнорировании установки защитных модулей, даже при условии, что по расчетам ток нагрузки не должен превышать допустимое значение. Большинство компаний производителей, так же выпускают модули защиты, которые можно приобрести в комплекте с необходимыми устройствами.
Все промежуточные реле возможно укомплектовать специальными розетками/колодками для установки на дин-рейку либо на плоскость винтами.
Подключение промежуточного реле
Подключение реле — задача несложная. Обычно достаточно учесть 4 параметра:
Напряжение катушки управления. Величина и род тока. В отдельных случаях этот параметр можно слегка нарушить. Например, реле с напряжением срабатывания 24 В включится и от 16 В. А может и от 12. Но желательно не экспериментировать и подавать именно требуемый производителем вольтаж. Токовые характеристики управляемых контактов. Здесь необходимо сделать некоторый запас. Если вам требуется включать потребителя с током 5 А, то реле понадобится минимум на 6-10 А. От какого тока работает катушка. Реле во время работы потребляет электроэнергию. Заранее следует продумать, хватит ли у источника напряжения мощности, чтобы управлять им. Положение в пространстве
На это редко обращают внимание. Производители указывают, как необходимо устанавливать их устройство (стоя, лежа, на стене)
Промежуточные реле активно использовались в советское время. Данная технология постепенно уступает место приборам с цифровым управлением. Однако в мощных силовых цепях и сейчас не обойтись без промежуточных реле. В некоторых устройствах отказ от них технически нецелесообразен.
Перед тем как подключить реле, следует обратить внимание на корпус. От этого зависит, как устройство крепится в щит
Важно учесть и электрические параметры прибора: напряжение и токи управляющей катушки, контактов
Важно учесть и электрические параметры прибора: напряжение и токи управляющей катушки, контактов
Основные виды реле и их назначение
Производители настраивают современные коммутационные устройства таким образом, чтобы срабатывание происходило только при определенных условиях, например, при увеличении силы тока, поступающего на входные клеммы КУ. Ниже мы вкратце рассмотрим основные виды соленоидов и их назначение.

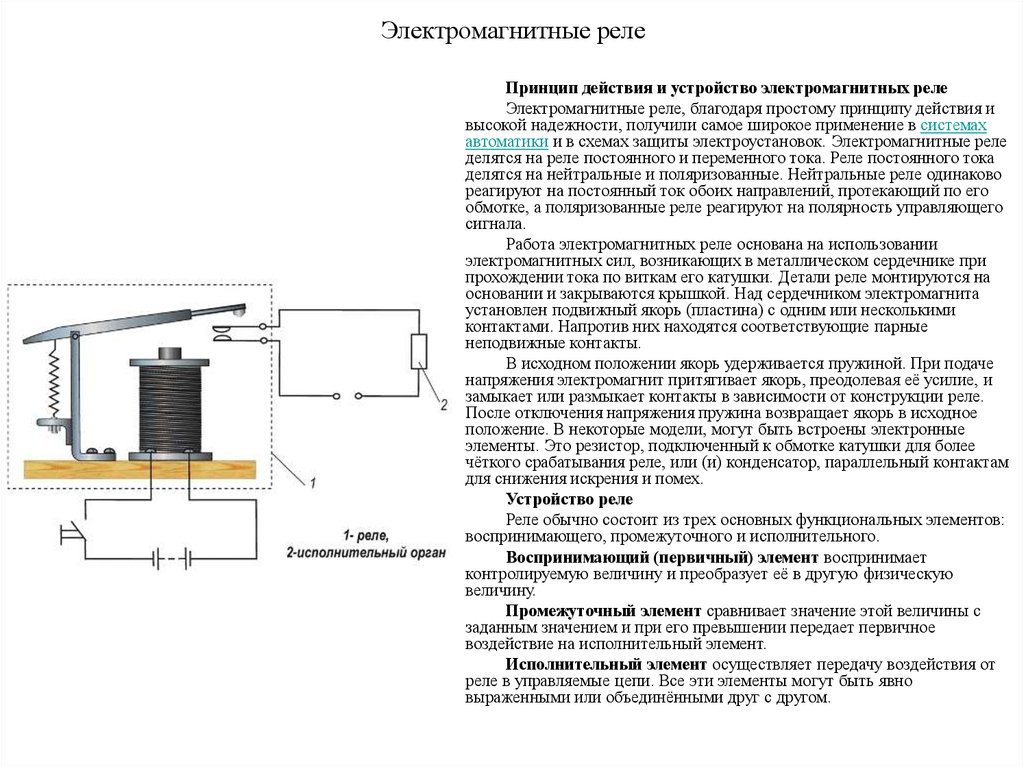

Электромагнитные реле

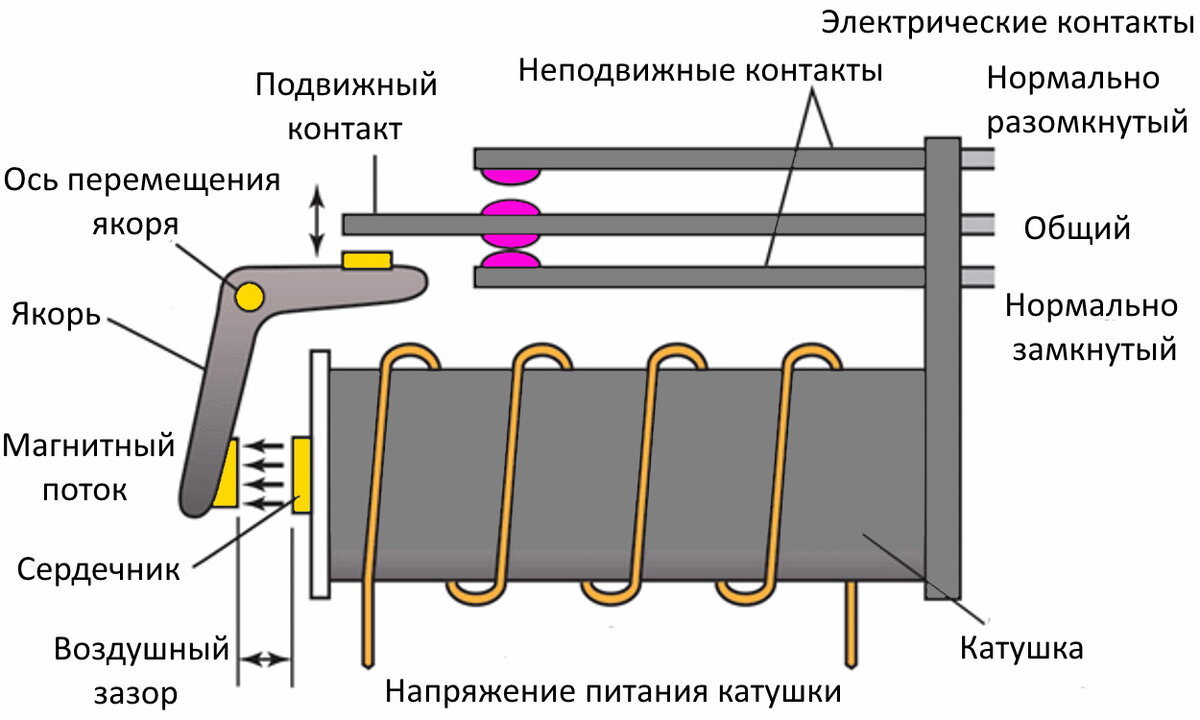

Электромагнитное реле – это электромеханическое коммутационное устройство, принцип действия которого основан на воздействии магнитного поля, созданного током в статичной обмотке, на якорь. Этот вид КУ разделяется собственно на электромагнитные (нейтральные) устройства, которые реагируют лишь на значение тока, подаваемого на обмотку, и поляризованные, работа которых зависит как от токовой величины, так и от полярности.
Принцип работы электромагнитного соленоида
Используемые в промышленном оборудовании электромагнитные реле находятся на промежуточной позиции между сильноточными устройствами (магнитными пускателями, контакторами и т.д.) и слаботочным оборудованием. Наиболее часто данный вид реле применяется в цепях управления.
Реле переменного тока
Срабатывание этого вида реле, как видно из названия, происходит при подаче на обмотку переменного тока определенной частоты. Данное коммутирующее устройство для переменного тока с контролем перехода фазы через ноль или без такового, представляет собой блок из тиристоров, выпрямительных диодов и управляющих схем. Реле переменного тока могут быть выполнены в виде модулей на основе трансформаторной или оптической развязки. Данные КУ применяются в сетях переменного тока с максимальным напряжением 1,6 кВ и средним током нагрузки до 320 A.
Промежуточное реле 220 В
Иногда работа электросети и приборов не возможна без использования промежуточного реле на 220 В. Обычно КУ данного типа применяется, если необходимо разомкнуть или разомкнуть разнонаправленные контакты цепи. К примеру, если используется осветительный прибор с датчиком движения, то один проводник присоединяется к сенсору, а другой подводит электроэнергию к светильнику.
Реле переменного тока широко применяются в промышленном оборудовании и бытовой технике
Работает это таким образом:
- подача тока на первое коммутационное устройство;
- от контактов первого КУ ток поступает на следующее реле, которое имеет более высокие характеристики, чем у предыдущего и способно выдерживать токи с высокими значениями.
С каждым годом реле становятся эффективней и компактней
Функции малогабаритного реле переменного тока с напряжением 220 В весьма разнообразны и широко используются в качестве вспомогательного устройства в самых различных областях. Данный вид КУ применяется в тех случаях, когда основное реле не справляется со своей задачей или же при большом количестве управляемых сетей которые уже не в состоянии обслужить головное устройство.
Промежуточное коммутационное устройство применяется в промышленном и медицинском оборудовании, транспорте, холодильном оборудовании, телевизорах и прочей бытовой технике.
Реле постоянного тока
Реле постоянного тока делятся на нейтральные и поляризованные. Отличие между ними состоит в том, что поляризованные КУ постоянного тока чувствительны к полярности подаваемого напряжения. Якорь коммутационного устройства меняет направление движения в зависимости от полюсов питания. Нейтральные электромагнитные реле постоянного тока не зависят от полярности напряжения.
Электромагнитные КУ постоянного тока в основном используют, когда нет возможности подключения к электрической сети переменного тока.
Четырехконтактное автомобильное реле
К недостаткам соленоидов постоянного тока относят необходимость использования блока питания и более высокую стоимость в сравнении с КУ переменного тока.
Данное видео демонстрирует схему подключения и объясняет принцип работы 4 контактного реле:
Watch this video on YouTube
Электронное реле
Электронное реле управления в схеме прибора
Разобравшись с тем, что такое токовое реле, рассмотрим электронный тип этого устройства. Конструкция и принцип действия электронных реле практически те же, что и в электромеханических КУ. Однако, для выполнения необходимых функций в электронном устройстве используется полупроводниковый диод. В современных транспортных средствах большинство функций реле и переключателей выполняют электронные релейные блоки управления и на данный момент невозможно полностью от них отказаться. Так, например, блок электронных реле позволяет контролировать расход энергии, величину напряжения на клеммах аккумуляторных батарей, управлять системой освещения и т.д.
Назначение промежуточного реле
Промежуточное реле – устройство, обеспечивающее работу нескольких электрических цепей
Это вспомогательное устройство, которое призвано контролировать действие различных станков и комплексов. Обеспечивает работу сразу нескольких электрических цепей, когда необходимо произвести одновременную коммутацию разных контактов.
Например, один из контактов должен выдать на экран реле аварийный сигнал, а другой – выполнить выключение. Либо с помощью одного соединения происходит запуск станка, другое производит выключение иной части устройства.

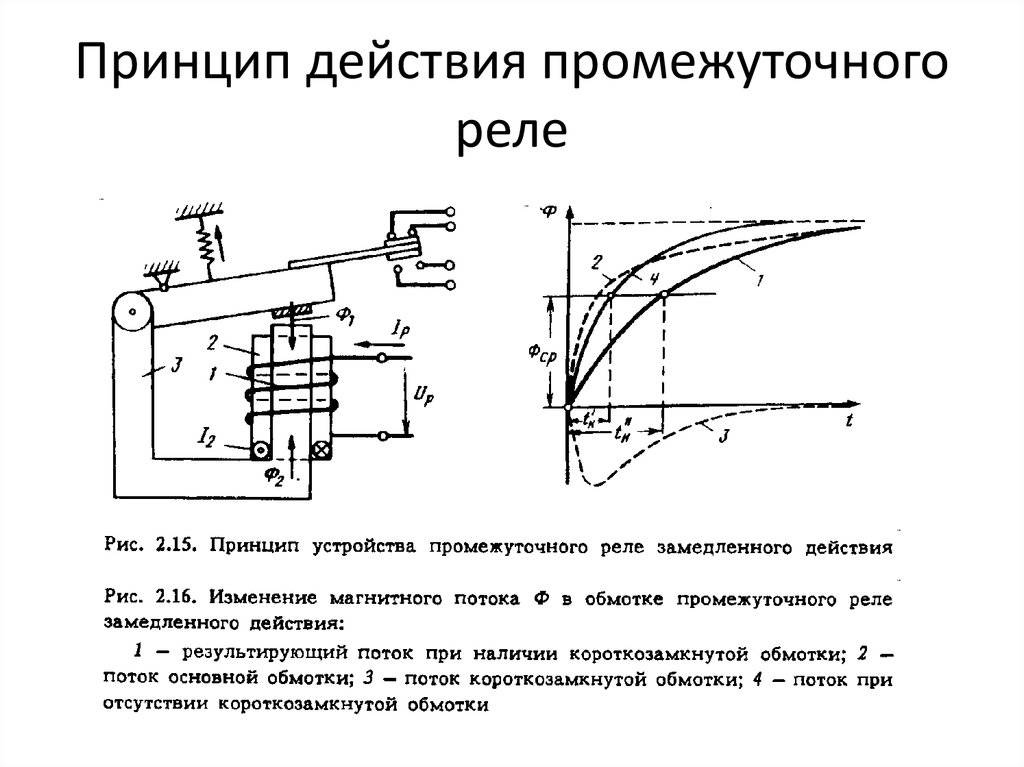

А также промежуточное реле (РП) применяют для замедления реакции при необходимых высоких нагрузках. Для контроля основного реле, которое коммутирует большие значения силы тока в условиях высокого напряжения.
Виды промежуточных реле
Промежуточное реле на Din-рейку
По конструкции они разделяются на реле электромагнитные промежуточные или механические и электронные приборы. Механические реле могут работать в разных условиях. Это долговечные и надежные приборы, но недостаточно точные. Поэтому чаще в цепь монтируют их аналоги – электронные реле на дин-рейку. Также реле можно установить на ровную поверхность. Для этого фиксаторы замков нужно раздвинуть.
По назначению устройства делятся на следующие категории.
- Комбинированные взаимозависимые приборы, функционирующие в группе.
- Логические устройства, которые работают на микропроцессорах в цепи с цифровыми реле.
- Измерительные, с механизмом подстройки, срабатывающие на определенный уровень сигнала.
По способу работы РП бывают прямые, которые непосредственно размыкают или замыкают цепь, и косвенные, работающие вместе с другими устройствами. Они не размыкают цепь сразу после поступившего сигнала.
Есть приборы максимального типа переключения, когда срабатывание происходит в момент увеличения порогового значения параметра цепи. Минимальный тип срабатывает во время снижения характеристик.
По способу подключения в цепь есть первичные, которые можно подключать в цепь напрямую. Вторичные устанавливают через катушки индуктивности или конденсаторы.
Основные функции
Основная функция промежуточных реле — размножение контактов в цепях управления. Например, в цепи управления электродвигателем водяного насоса это реле имеет следующие функции — после нажатия кнопки «Пуск», одна пара замыкающих контактов замкнёт цепь сигнализации, показывающей оператору работу насоса, другая пара замкнёт цепь питания катушки магнитного пускателя, контактор пускателя сработает и запустит двигатель насоса. При этом пара размыкающих контактов разомкнёт цепь реверсивной работы электродвигателя, что предостережёт силовую схему от замыкания.
Кроме этого, промежуточные реле могут применяться в электрических схемах для усиления управляющих сигналов. Так, например, в схеме электрической нагревательной установки на вход промежуточного реле подается сигнал с прибора теплового контроля, а уже своими контактами реле коммутирует катушку магнитного пускателя, который управляет подачей напряжения на нагревательные элементы печи. Слабый сигнал с прибора теплового контроля не смог бы включить катушку пускателя. Что бы схема работала сигнал усиливают через промежуточное реле, т.е. реле срабатывает от сравнительно слабого тока, но включает электрические цепи по которым проходит значительно больший ток.
По сути само реле представляет собой миниатюрный электромагнитный пускатель, но полноценно не может заменить его в виду небольших коммутируемых токов. Проще говоря длительно допустимый ток контактных групп обычно не превышает 10А. Чего с избытком хватает для цепей управления. Четкость срабатывания реле обеспечивает отключающая пружина.
При эксплуатации промежуточных реле берутся во внимание следующие аспекты:
- обслуживающему персоналу необходимо тщательно следить за состоянием промежуточного реле: ежедневно визуально оценивать внешний вид устройства, удалять имеющиеся загрязнения, проверять и очищать контактные соединения. При обнаружении механических повреждений нужно обращаться за помощью к специалистам;
- диапазон рабочих температур, степень влажности и запыленности должны соответствовать требованиям, обозначенным в рекомендациях по эксплуатации промежуточного реле. В противном случае велика вероятность его некорректной работы или преждевременного выхода из строя;
- если промежуточное реле используется в промышленных условиях, оно должно оснащаться специальными колодками, предназначенными для установки на ДИН-рейку.
Электромагнитные промежуточные реле
Реле серии РП изготавливаются по модификациям для переменного, постоянного тока. Конструкционные отличия весьма специфичны, понятны не каждому, не представляют великого интереса. Реле переменного тока РП-25 аналогично структурой РП-23. Якорь расположен сбоку, не сверху. Переменный ток создает поле, придающее магниту большее ускорение. Следовательно, нет нужды, чтобы срабатыванию реле помогал собственный вес якоря.
Сообразно конструктивным особенностям отличается процесс настройки изделия. Для каждого типа реле идет по своей схеме, описываемой инструкцией. Сведения отыщем в справочниках. Одно реле способно функционировать при различных напряжениях. Обеспечивается намоткой соответствующего числа витков на рабочую катушку и варьированием диаметра жилы. Напряжение выше – больше берется витков, тем они тоньше. Необходимо для снижения протекающего тока, уменьшения напряженности магнитного поля. Позволит не затрагивать модернизацией якорь.
Для мастеров в справочниках небезынтересными станут сведения о марке провода намотки. Для РП-25 одножильный ПЭВ-2 с двухслойной винифлексовой изоляцией.
В одном электромагнитном реле часть контактов замыкающая, часть размыкающая. Позволительно использовать опосредованно, для управления запуском асинхронных двигателей. Совместная работа большого объема технологического оборудования невозможна без промежуточных реле. Простые действенные средства обеспечат синхронность системы.
О реле промежуточном
Опубликовано: 25 мая 2014 г. в 09:36, 2082 просмотра Комментировать
Реле промежуточные применяются для передачи команд исполнительными элементами в цепи замыкания катушки, методом коммутации электрических цепей различными переключающими контактами. Широкое распространение реле промежуточное имеет в цепях управления при выполнении переключения цепей постоянного и переменного электрического тока.
Применяется в разнообразных устройствах автоматизации и управления оборудованием и всевозможными производственными процессами, а также в сфере телекоммуникации. Реле предназначены для выполнения коммутации во вспомогательных цепях и цепях управления, защиты и сигнализации.

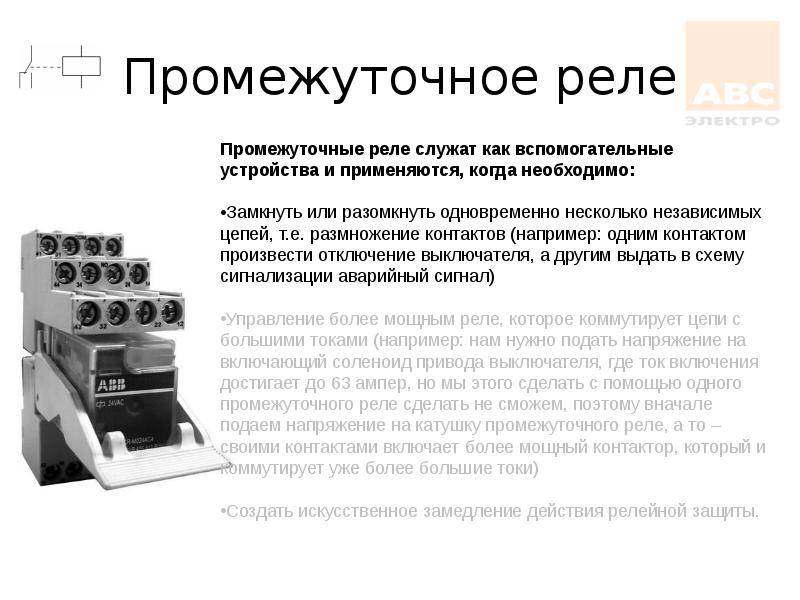

Промежуточное реле служит как вспомогательное устройство и применяется, когда нужно провести:
- замыкание или размыкание одновременно нескольких независимых цепей — размножить контакты (так, к примеру, одним контактом отключаем выключатель, а другим — выдаем аварийный сигнал в схему сигнализации);
- управление реле большей мощности, коммутриущим цепи с большими токами (так, к примеру, требуется провести подачу напряжения на включающий соленоид привода выключателя, при чем ток включения достигнет 63 ампер, однако с помощью одного промежуточного реле выполнить такую операцию не представляется возможным, потому вначале нужно подать напряжение на катушку промежуточного реле, после чего уже своими контактами включит контактор большей мощности, что скоммутирует уже большие токи;
- создание искусственного замедления действия релейной защиты.
Принцип работы реле давления
Название реле определено его предназначением — управление поршневым компрессором для поддержания в ресивере требуемой рабочей силы атмосферного давления. Нечасто его можно встретить на винтовом типе устройства, отвечающего за сжатие и подачу воздуха.
Учитываю величину силы прессинга в пневмоавтоматике, прибор воздействует на линию напряжения, замыкая или размыкая ее. Таким образом, недостаточное давление в компрессоре запускает мотор, в момент достижения необходимо уровня – отключает.
Такой стандартный принцип функционирования, основанный на подсоединении в цепь нормального замкнутого контура, задействован для управления двигателем.
В конструкции всех эжекторов есть баллон, содержащий воздух, в котором определенное давление. Его понижение требует включения двигателя для пополнения запаса. Если ситуация обратная и фиксируется избыток – подача прекращается, чтобы емкость не лопнула. Этими процессами управляет прессостат
Также представлены модификации с противоположным алгоритмом работы: достигая минимальных значений в схеме компрессии, прессостат выключает электромотор, при максимальных — активизирует. Здесь система задействуется в нормально разомкнутом контуре.
В качестве действующей системы выступают пружинные механизмы с различной степенью жесткости, воспроизводящие реакцию на колебания в узле давления воздуха.
В процессе функционирования соизмеряются показатели, формирующиеся в результате упругой силы растяжения или сжатия пружин и натиска прессованной устройством атмосферы. Любые изменения автоматически активируют действие спирали и релейный блок подключает или отключает линию питания электричества.
Однако стоит учитывать, что устройством обзорной модели не предусмотрено регуляционное влияние. Исключительно воздействие на двигатель. При этом у пользователя есть возможность устанавливать пиковое значение, при достижении которого сработает пружина.

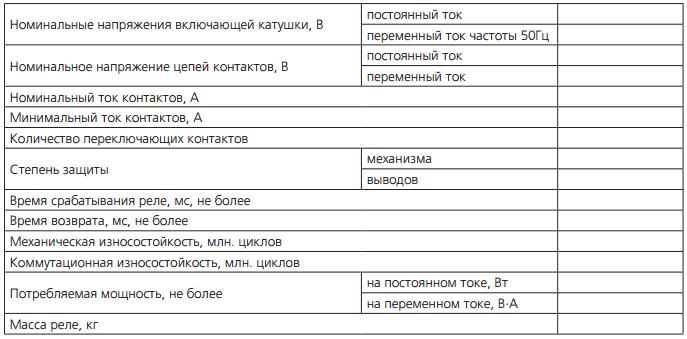

Параметры изделий
РП разного типа имеют свой набор параметров в отношении технических характеристик. Необходимость в тех или иных данных возникает исходя из задач, предъявляемых прибору. Основные характеристики, ответственные за нормальную работу реле:
- чувствительность;
- ток (напряжение) срабатывания, отпускания, удержания;
- коэффициент запаса;
- рабочий ток;
- сопротивление обмотки;
- коммутационная способность;
- габариты;
- электрическая изоляция.
РП – важная и неотъемлемая составляющая большинства цепей в энергетике. Разнообразие моделей свидетельствует о том, что такой коммутационный прибор способен в полном объеме выполнять множество функций в любой схеме.
Расшифровка аббревиатуры промежуточных реле
Для удобного определения функционального назначения, количества контактов и других параметров реле имеют буквенные и цифровые обозначения:
- П – промежуточное;
- Э – электромагнитное;
- 46 или (ХХ) – серия изделия;
- 1 – сигналы управления импульсные.
Дальнейшие обозначения, могут определять, для каких климатических условий адаптировано изделие и количество контактных групп.
Пример как расшифровываются обозначения
РЭП26-004А526042-40УХЛ4
- РЭП – реле электромагнитное промежуточное
- 26 – серия
- ХХХ – функциональное назначение и количество контактов
| назначение | Количество | ||
| замыкающие | размыкающие | переключающие. | |
| 001 | — | — | + |
| 010 | — | + | — |
| 100 | + | — | — |
| 002 | — | — | ++ |
| 020 | — | ++ | — |
| 110 | + | + | — |
| 200 | ++ | — | — |
| 003 | — | — | +++ |
| 120 | + | ++ | — |
| 210 | ++ | + | — |
| 300 | +++ | — | — |
| 004 | — | — | ++++ |
| 220 | ++ | ++ | — |
| 310 | +++ | + | — |
| 400 | ++++ | — | — |
- 001 – обозначает, что реле содержит 1 переключающий контакт, 010 – один размыкающий; 400 – четыре замыкающих контакта.
- А….Д – класс износостойкости материалов, из которых сделаны контакты;
- Х – вид тока в обмотке электромагнитной катушки, тип конструкции возврата механизма в исходное состояние,
1 – ~ ток;
5 – постоянный ток;
6 – постоянный ток в токовой катушке;
ХХ – двухзначный цифровой код показывающий конструкцию крепления корпуса реле на поверхность и метод подключения проводов к клеммам:
| Код | разъем | Способ подключения проводов |
| 16 | —- | Припой |
| 18 | —- | “фастон” |
| 76 | —- | печать |
| 21 | + | винтовые соединения |
| 26 | + | припой |
| 78 | + | печать |
ХХ – код показывающий величину, вид напряжения, тока в обмотке катушки
| Коды электрических параметров включающей катушки | |
| постоянный | ~ ток 50 Гц |
| 01… 6 В 02…12 В 03… 15 В 04…24 В 06…48 В 09…60 В 11…110 В 13…220В | 21…12 В 22…24 В 24…40 В 26…110 В 27…220 В 28…380В 34…230 В 35…240 В |
Коды от 01 до 13 указывают, что катушки этих реле постоянного тока с различными напряжениями от 6 до 220в. Коды от 21 до 35 указывают что катушки рассчитаны на ~I с U = 12…. 240 В частота 50 Гц.
Последнее обозначение Х указывает о наличии специальных элементов в конструкции:
2 – ручной переключатель реле;
5 – с ручной манипуляцией и электронным индикатором положения реле для изделий на 24В;
6 – с ручным манипулятором и диодом для защиты реле на 24В и меньше;
7 – реле включает все три ранее перечисленные элемента,
40 – это степень защищенности от влаги и пыли IР- 40…56..68;
УХЛ4 – модель для соответствующих климатических условий, данная для севера и средних широт. Буква «О» – указывает, что изделие адаптировано для тропиков.
РЭП26-004А526042-40УХЛ4 – данная аббревиатура указывает что промежуточное реле имеет 4 переключающих контакта с классом А (по износостойкости), постоянного тока, контактное соединение с разъемами, провода крепятся пайкой, катушка 24 В, конструкция имеет ручной манипулятор. Класс защиты IР – 40 для северных и средних широт.
Не смотря на различные конструкции и технические характеристики, все промежуточные реле имеют основные общие параметры, по которым определяется соответствие функциональному назначению.
