Противопожарные клапаны SHUFT для противодымной вентиляции – будущее сегодня

Обслуживание вентиляционной системы

После монтажа вентиляции и воздуховодов и шахт дымоудаления ее проверяют на исправность. Это делается до сдачи работы контролирующим органам и во время нее. Проверка заключается в последовательном тестировании каждого элемента системы на работоспособность.

После принятия здания в эксплуатацию надзорные органы будут проверять ее рабочее состояние при плановых проверках. В случае если система выйдет из строя, собственнику будет дано предписание на устранение этой проблемы. Рекомендуется проводить профилактические работы, которые выполнит организация — установщик оборудования.

Если неисправная СДУ приведет к массовой гибели людей во время эвакуации, собственник здания будет нести уголовную ответственность за нарушение норм пожарной безопасности.

Инновационность системы

HEPA-фильтры, используемые другими производителями вентиляционных систем, способны работать на низких скоростях воздуха до 0,45 м/с и не годятся для вентиляционных каналов, где скорость воздушного потока превосходит 1,5 м/с. Они подходят только для воздухораспределителей, требующих установки статической камеры, которая снижает скорость воздуха и создаёт ламинарный поток. Подобное решение приводит к увеличению габаритов фильтрующего блока HEPA, а также к необходимости установки нескольких дорогостоящих HEPA-фильтров для каждой зоны обслуживания (помещения).

В модульных установках компании SHUFT применяются высокопроизводительные HEPA-фильтры (до 4000 м3/ч в канальной линейке), способные работать на скоростях воздуха до 2,7 м/с. Такие фильтры устанавливаются непосредственно в канальную систему, что обеспечивает фильтрацию воздуха для всей зоны обслуживания вентиляционной системы, а не только отдельных помещений!

Поскольку HEPA-фильтры абсолютной очистки имеют повышенное сопротивление, в модульных установках SHUFT для его преодоления используются специальные высоконапорные вентиляторы на основе энергосберегающих электродвигателей Ziehl-Abegg (Германия).

Осуществлённые проекты с использованием модульных установок, имеющих HEPA-фильтры абсолютной очистки

1. Строительство медицинских центров на базе быстровозводимых конструкций (г. Петропавловск-Камчатский).
2. Строительство инфекционной больницы на 200 коек (пос. Анастасьевка Хабаровского края).
3. Приспособление ЦВК под временный госпиталь (ЦВК «ЭКСПОЦЕНТР», г. Москва, Краснопресненская наб., 14).

Клапан КСП-3

Предел огнестойкости клапана КСП-3:— в режиме нормального открытого (огнезадерживающего) клапана — EI120;— в режиме нормального закрытого (дымового) клапана — E120, EI 120.Противоп ожарный клапан систем вентиляции зданий КСП-2 (далее клапан) предназначен для автоматического, дистанционного и ручного блокирования распространения пожара по воздуховодам, шахтам и каналам систем вентиляции и кондиционирования, а также защиты проемов ограждающих строительных конструкций зданий и сооружений различного назначения, согласно требованиям СП 60.13330.2012 и СП 7.13130.2013.

Шкафы управления противопожарным вентилятором, соответствующие нормам.

Эти шкафы имеют все, что необходимо чтобы соответствовать нормам:

1. Шкафы имеют возможность запуска, напряжением 24В, что снимает проблемы с контролем целостности.

2. Имеют режимы работы Ручной/автоматический

3. Шкафы выдают исчерпывающие сигналы диспетчеризации: Работа, Автоматика, Авария.

4. Осуществляется контроль всех цепей в том числе и силовых.

5. Имеется возможность внешнего ручного управления и управления с панели шкафа.

6. Ну и самое главное – сертификат соответствия федеральному закону №ФЗ-123.

Болид.

ШКП-10 14925₽.

Шкаф контрольно-пусковой. Цепей управления клапаном нет и необходимо применение в рамках адресной системы модуля дымоудаления С2000-СП4, стоимостью 2200₽.

Плазма-Т.

ШУВ 11кВт 15332₽.

Шкаф управления трехфазным двигателем насоса/вентилятора мощностью до 11кВт с прямым пуском комплектация DEK, IP31. Цепей управления клапаном нет – тоже надо что-то делать.

Рубеж.

ШУН/В-15-00 прот.R3 29000₽.

Сравнение этого шкафа с другими не совсем корректное, поскольку этот шкаф сам является адресным устройством, то-есть к нему необходимо подключить только один провод адресной линии связи и не нужен прибор или модуль для шлейфов контроля и линии пуска.

Управление и диспетчеризация происходит по адресной сети.

Цепей управления клапаном нет и необходимо применение в рамках адресной системы модуля дымоудаления МДУ-1, стоимостью 2280₽.

ВР240-86-ДУ

Радиальные вентиляторы дымоудаления среднего давления и одностороннего всасывания применяются в стационарных аварийных системах вытяжной вентиляции. Предназначены для удаления дымовых газов, образующихся при пожаре и для одновременного вывода тепла за пределы помещения. Выпускаются вентиляторы номерами №2ДУ, №2,5ДУ, №3,15ДУ, №4ДУ, №5ДУ, №6,3ДУ, №8ДУ и двумя рабочими режимами дымоудаления : при температуре до 600 °С в течение 1,5 часов (ВР 280-46-ДУ-01) или при температуре до 400 °С в течение 2-х часов (ВР 280-46-ДУ-02). Первое конструктивное исполнение (01) предусматривает изготовление рабочего колеса из нержавеющей жаропрочной стали, а корпуса — из оцинкованной. При втором исполнении (02) — рабочее колесо изготовлено из жаростойкой углеродистой стали со специальным покрытием, корпус — из оцинкованной стали.Вентиляторы имеют спиральный поворотный корпус в виде «улитки» и рабочее колесо с 32-мя вперед загнутыми лопатками, комплектуются трехфазным электродвигателем. Стандартное заводское исполнение угла поворота корпуса варьируется от 0° до 315° (кратность = 45°). Направление вращения рабочего колеса — правое или левое..

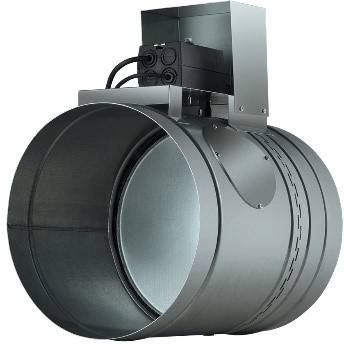

Основные преимущества противопожарных клапанов SHUFT, в сравнении со многими российскими моделями

Противопожарный клапан SHUFT

1. Корпус клапана выполнен из оцинкованной стали толщиной 1 мм и дополнительно усилен уголками толщиной 3 мм. Корпус собирается сегментально, с использованием стальных клёпок и точечной сварки. Это необходимо для создания жёсткости конструкции и недопущения термических деформаций, из-за которых продукты горения могут просачиваться через клапан.
2. Во время пожара корпус не должен нагреваться и транспортировать тепло. Поэтому клапан SHUFT собран из двух частей, соединённых между собой термическим разрывом из силиката кальция. Он уложен специальным образом, наподобие лабиринта, предотвращая возникновение тепловых мостиков.
3. Заслонка клапана имеет толщину не менее 40 мм и состоит из силиката кальция, защищённого с двух сторон стальными листами толщиной 1 мм. Именно такая конструкция позволяет не допустить нагрева заслонки выше 180оС и выполнить условия новых стандартов. Заслонки меньшей толщины или выполненные из минеральной ваты не подходят для эксплуатации.
4. Места примыкания корпуса и заслонки уплотнены специальным терморасширяющимся материалом, который при пожаре герметизирует клапан, не допуская сквозного проникновения продуктов горения.

Технические требования к системе дымоудаления и клапанам

Технические параметры систем прописаны в СНиП 2.04.05-91, они должны создавать подпор воздуха в шахтах лифтов, удалять ядовитые газы из холлов и коридоров, очищать лестничные клетки общего пользования. В зависимости от характеристики зданий лестничные клетки могут быть:

• первого типа – выход делается через наружные зоны по лоджиям, балконам и иным переходам;
• второго типа – при возникновении пожара создается достаточный для удаления дыма подпор воздуха.
• третьего типа – есть выход в тамбуры и одновременно осуществляется подпор воздуха.

Это общие требования к системам дымоудаления в многоэтажных зданиях. Дым должен удаляться с места возникновения возгорания при помощи центробежного вентилятора, движение воздуха осуществляется через шахту лифта. На каждом этаже шахты должен устанавливаться клапан в закрытом состоянии. При срабатывании датчиков сигнал подается на привод клапана. Допускается дистанционное ручное управление.

Факельный сброс дыма исключает его попадание в другие помещения, сброс выполняется через специальный диффузор при скорости потока не менее 20 м/с. Расстояние между заборными и выбросными отверстиями не может быть менее 3 м по вертикали и 5 м по горизонтали.

При возникновении пожара клапаны должны по сигналу извещателей переводиться в рабочее положение, одновременно включается вентилятор. Движение дыма по шахте принудительное, продукты горения удаляются наружу.

Принудительная система вентиляции должна иметь:

1. Вентиляторы, могущие бесперебойно функционировать при нагреве +400°С в течение не менее двух часов. Огнестойкость шахт не может быть ≤ 1 часа, для коридоров допускается огнезащиты в течение 0,75 часа.
2. Дымовые клапаны должны выдерживать нагревание не менее 30 минут, иметь сопротивление проницанию дыма при давлении ≥ 8000 1/кг на м2 площади.

Приточную вентиляцию нужно предусматривать с подачей наружного воздуха в шахты лифтов, на незадымленные лестничные клетки, тамбуры и подвалы. Воздуховоды систем дымоудаления монтируются с учетом планировки каждого здания и отдельных помещений. Свободное воздушное пространство под подвесными потолками должно отделяться противопожарными перегородками, исключающими распространение ядовитых газов по смежным комнатам или техническим помещениям.

Здания повышенной этажности имеют 10–25 этажей, если высота превышает эти значения, то такие постройки относятся к высотным, расчет систем выполняется с учетом соответствующих нормативных документов.

Статистика

В Российской Федерации каждый час при пожарах погибает 10-12 человек. Незначительной искры или халатной небрежности порой хватает для трагически необратимых последствий — человеческих жертв.

Считается, что большинство людей гибнет от ожогов, обгорая в огне. Однако это далеко не так. Практика говорит о гораздо большей доле смертей от отравлений или удушья. Продукты распада образуют адские смеси смрада, ядовитых включений.

Разрешение этой проблемы – одна из самых насущных задач для пожарников, инженеров проектировщиков и медиков. Создание надёжных систем противопожарной борьбы — первоочередная функция всех систем тушения.

ВКР-ДУ-С

Крышный радиальный вентилятор дымоудаления с выбросом в стороны ВКР-ДУ-С предназначен для удаления возникающих при пожаре высокотемпературных дымовоздушных смесей и одновременного отвода тепла за пределы обслуживаемого помещения.ВКР-ДУ-С применяется в аварийных системах вытяжной вентиляции производственных, общественных, жилых, административных и других помещений (кроме категорий А и Б взрывопожарной опасности по НПБ 105-03).Вентилятор устанавливается на кровлях зданий и сооружений. Применение вентилятора осуществляется в соответствии с требованиями СНиП 2.04.05-91 и СП 60.13330.2012.Вентилятор ВКР-ДУ-С предназначен для эксплуатации на открытом воздухе.

ВКР-ДУ-В

Крышный радиальный вентилятор дымоудаления с выбросом вверх ВКР-ДУ-В предназначен для удаления возникающих при пожаре высокотемпературных дымовоздушных смесей и одновременного отвода тепла за пределы обслуживаемого помещения. Вентилятор ВКР-ДУ-В применяется в аварийных системах вытяжной вентиляции производственных, общественных, жилых, административных и других помещений (кроме категорий А и Б взрывопожарной опасности по НПБ 105-03).Вентилятор ВКР-ДУ-В устанавливается на кровлях зданий и сооружений. Применение вентилятора осуществляется в соответствии с требованиями СНиП 2.04.05-91 и СП 60.13330.2012.Вентилятор ВКР-ДУ-В предназначен для эксплуатации на открытом воздухе. Вид климатического исполнения У, категория размещения 1, по ГОСТ 15150-69.

Пример не соответствующего нормам шкафа управления противопожарными вентиляторами.

Не знаю как там устроена кухня вентиляционщиков (наверное шкафы управления им пихают вместе с вентилятором при заказе), но часто оказывается что …

На объекте уже куплены за безумные деньги шкафы управления вентиляторами, которые не годятся для противопожарных нужд.

В лучшем случае будет вот такой замечательный Шкаф системы автоматического управления ВПД-4П13К2IP54-2-0-0-0.

Этот шкаф имеет каналы управления вентилятором подпора воздуха и тремя клапанами.

Сделан хорошо, добротно и, наверное, дорогой. Запуск вентилятора происходит по схеме “И” – все три клапана должны открыться, чтобы разрешить запуск вентилятора. Есть индикация состояния всех клапанов.

Есть подобие режима автоматики, выход сигналов пуск и авария.

Собственно у шкафа три режима ВКЛ/ВЫКЛ/ДУ: опробование, совсем отключен, автоматический (внешний).

Вот схемы соединений из паспорта этого шкафа, из которых все понятно.

Этот шкаф не соответствует нормам, что не мешает повсеместно применять подобные шкафы.

Бывает что появляется предписание и в эти шкафы добавляют реле для выдачи сигналов диспетчеризации уже кустарным способом. Но контроль целостности обмоток двигателя добавить не просто.

Вот статья инженеров ООО «ВЕЗА» о их точке зрения на то, какие должны быть шкафы противодымной вентиляции.

В этой статье они ругают производителей шкафов, подобных рассмотренному выше, и рекламируют секретный шкаф “Шквал”, о котором не нашел информации в интернете.

Но постойте – а какой производитель указан в документации на рассмотренный шкаф?

Но может этот шкаф старый или левого производства?

Суть не в этом.

ВО-ДУ

Вентилятор предназначен для удаления возникающих при пожаре высокотемпературных дымовоздушных смесей и одновременного отвода тепла за пределы обслуживаемого помещения.Вентилятор применяется в системах вытяжной вентиляции производственных, общественных, жилых, административных и других помещений (кроме категорий А и Б взрывопожарной опасности по НПБ 105-03). Возможно применение вентиляторов в системах общеобменной вентиляции производственных, общественных, жилых, административных и других помещений(кроме категорий А и Б взрывопожарной опасности по НПБ 105-03)

Клапан КСП-2

Предел огнестойкости клапана КСП-2:— в режиме нормального открытого (огнезадерживающего) клапана — EI120;— в режиме нормального закрытого (дымового) клапана — E120, EI 120;— в режиме нормального открытого (двойного действия) клапана — E120,EI 120.Противо пожарный клапан систем вентиляции зданий КСП-2 (далее клапан) предназначен для автоматического, дистанционного и ручного блокирования распространения пожара по воздуховодам, шахтам и каналам систем вентиляции и кондиционирования, а также защиты проемов ограждающих строительных конструкций зданий и сооружений различного назначения, согласно требованиям СП 60.13330.2012 и СП 7.13130.2013.

Испытание дымоудаления и подпора воздуха

Для выполнения работ требуются анемометры с классом по точности не ниже 1,0 (для замера скорости движения воздуха), манометры с классом по точности не ниже 1,0 (для замера показателей давления) и толщиннометр для замера параметров огнезащитных покрытий. Аэродинамические испытания дымоудаления допускается производить при автоматическом инициировании работы системы после предварительного отключения питания.

Приборы для замера показаний испытаний дымоудаления

Проверка значения выполняется в нескольких точках, количество и размещение которых учитывает размеры и использование помещений. На основании полученных данных вычисляется среднее значение и проверяется на соответствие расчетным параметрам. Проверка показателей дополнительно проводится на наиболее далеко расположенных от вентилятора дымоприемных устройствах по формуле L_выт = F_выт * V_выт * 3600, м3/ч, где:

L_выт – количество вытягиваемого сквозь приемник воздуха, м3/ч;

F_выт – площадь отверстия для приема дыма, м2;

V_выт – скорость удаляемого воздушного потока, м/с.

В лестничных клетках без дыма надземного расположения повышенное давление замеряется в двух вариантах:

• двери закрываются, замеры выполняются на последнем и нижнем этажах;
• открывается дверь, выводящая людей из здания.

Количество повторных замеров скорости воздушного воздуха должно быть не менее шести при использовании анемометров крыльчатого типа и не менее десяти при использовании термоанемометров. Места замеров должны располагаться на одинаковом расстоянии друг от друга. Допустимые отклонения от расчетных параметров не могут превышать 15%.

Параметры повышенного давления воздуха для производственных и промышленных зданий устанавливается в пределах:

• в лестничных проходах 20–150 Па;
• в лифтах 20–150 Па;
• в шлюзах 20–150 Па.

Показатели подпора воздуха в лифтах и шлюзах замеряются при открытых дверях лифтовых холлов.

Смотрите видео по теме:

Естественный воздухообмен

Необходимым условием для естественного обмена воздухом является приточно-вытяжные шахты и воздуховоды, выполняющие функцию баланса притока и оттока вытяжек. Создание тяги по перепаду жара в помещении и вне производится при общих требованиях к герметичности и адекватности пропускных способностей. При этом учитываются требования санитарно–технических норм безопасности.

Необходимо уделить внимание таким вещам как:

• учёт этажности,
• относительность положения окружающих сооружений,
• шумовые эффекты,
• чистота окружающей среды.

Летом бывает так, что природный порядок вентилирования перестает работать из-за отсутствия перепадов и давления. Соответственно возникает необходимость в принудительной вентиляции. Классический вариант состоит из трех выходов:

• Приток;
• Вытяжка;
• Приточно-вытяжной комплекс экстракции взвесей.

В зависимости от характера воздухообмена существует:

• местная вентиляция;
• общего назначения.

К первому классу можно отнести настольные и форточные приборы. Ко второй категории – системы, создающие перемещение газов по всей площади объекта. Настольные и форточные – бесканальные. Во втором случае имеются ввиду канальные устройства с циркуляцией по специальным каналам. Канальный тип бывает как отдельный, так и моноблочный в одном корпусе. Функционально, данные виды делятся на рекуперативные и рециркуляционные (обладают рециркуляцией).

Другие разновидности:

• с подогревом;
• со смешанным охлаждением летом;
• с кондиционером.

ВНР-ДУ

Вентилятор пристенный дымоудаления ВНР-ДУ (далее вентилятор) предназначен для удаления возникающих при пожаре высокотемпературных дымовоздушных смесей и одновременного отвода тепла за пределы обслуживаемого помещения. Вентилятор применяется в системах вытяжной вентиляции производственных, общественных, жилых, административных и других помещений (кроме категорий А и Б взрывопожарной опасности по НПБ 105-03). Возможно применение вентиляторов в системах общеобменной вентиляции производственных, общественных, жилых, административных и других помещений (кроме категорий А ми Б взрывопожарной опасности по НПБ 105-03)

Виды систем

Помимо разделения на статические и динамические СДУ, специалисты приводят следующую классификацию разновидностей установок по удалению гари из помещения:

Естественная система избавления от продуктов сгорания не предусматривает использование системы компенсации, содержит минимальное количество рабочих механизмов и требует для работы минимальное количество электрической энергии и материальных вложений.
Обратите внимание! Недостатком этой системы СДУ является трудность обеспечения работы системы при порывах ветра и сложность в обеспечении защиты самооткрывающимся клапанам и фрамугам, расположенным на кровле здания.
Механическая СДУ предусматривает создание подпора воздуха при помощи осевого вентилятора, располагающегося на крыше и обеспечивающего нагнетание воздуха, для создания воздушного барьера, препятствующего расширению области локализации задымления. Этот тип конструкции отличается сравнительно небольшими параметрами воздуховодов (400*800мм), однако не имеет ограничений в скорости передвижения рабочего вещества по системе.
Приточная вентиляция, принцип работы которой состоит в обеспечении доступа воздуха через клапана, расположенные в шахтах СДУ и приток через проемы во внешних стенах сооружения или использования устройства по типу газовой колонки с принудительным дымоудалением. Однако проведение компенсации дымоудаления из коридоров общественных зданий при выборе такой системы предусматривает использование воздуховодов, имеющих большие габариты (600*1000 мм), что в свою очередь уменьшает высоту потолка и усложняет монтаж других коммуникаций.
Вытяжная конструкция может сочетаться с естественной системой обеспечения воздухообмена в помещении и дополнительно оборудоваться клапанами, обеспечивающими направление потоков дыма в шахту для выведения наружу

В качестве одного из конструктивных решений, обеспечивающих выведение продуктов сгорания с небольшой площади, например с этажа, является использование пристенного вентилятора, имеющего скорость движения потока не менее 20 м/с.

Однако проведение компенсации дымоудаления из коридоров общественных зданий при выборе такой системы предусматривает использование воздуховодов, имеющих большие габариты (600*1000 мм), что в свою очередь уменьшает высоту потолка и усложняет монтаж других коммуникаций.
Вытяжная конструкция может сочетаться с естественной системой обеспечения воздухообмена в помещении и дополнительно оборудоваться клапанами, обеспечивающими направление потоков дыма в шахту для выведения наружу. В качестве одного из конструктивных решений, обеспечивающих выведение продуктов сгорания с небольшой площади, например с этажа, является использование пристенного вентилятора, имеющего скорость движения потока не менее 20 м/с.

Выбор схемы СДУ будет зависеть от этажности здания, его общей площади, наличия ограждающих конструкций, препятствующих распространению дыма, мощности используемых вентиляторов, наличия коммуникаций внутри стен здания и других факторов.

Совмещенные шкафы управления и вентилятором и клапанами.

В приведенных выше примерах шкафов управления отсутствует канал управления клапаном – только одним вентилятором.

Рассматривая варианты использования противопожарных клапанов в статье “Как управлять и контролировать противопожарные клапана” я сделал вывод, что лучше и дешевле реверсивными клапанами дымоудаления и подпора воздуха управлять при помощи адресных устройств.

Возможно я сделал слишком категоричное заявления и не стоит списывать совсем совмещенные шкафы управления.

Существуют интересные и по функционалу и по ценам комплексные устройства, управляющие одновременно и вентиляторами, и клапанами и даже калориферами зон МГН.

Использовать такие шкафы управления имеет смысл, если система противодымной вентиляции имеет 1-3 клапана КПВ или КДУ.

Рассмотрим варианты совмещенных шкафов управления.

Рассматриваемые ниже шкафы конечно же имеют и исполнение для управления только вентиляторами для применения в блочно-модульных адресных системах – такое же исполнение, как и у рассмотренных выше шкафов.

Кластер автоматики.

ШУВ+1 380В от 16 до 32А (IP31+клапан) 19140₽.

Шкаф управления вентиляторами противодымной защиты серии ШУ типа “ШУВ+” Инструкция по эксплуатации ШУВRTU.pdf.

Чтобы понять прелесть этого шкафа достаточно взглянуть на схему из паспорта:

Ему бы еще быть адресным

Абовян Технолоджи.

ШУ-ДУ-32 (11 кВт) 19850₽.

Шкаф управления вентилятором и одним клапаном.

Построен на основе функциональных блоков. За каждый элемент функционала шкафа отвечает стандартный блок. Это упрощает компоновку шкафа.

Блок релейной логики BU-SHU-DU, отвечает за получение команд от системы ППУ (прибора пожарного управления) и УДП (устройства дистанционного управления), а также за диспечеризацию шкафа.

Блок релейной логики BKL, отвечает за определение неисправности подключенного электродвигателя.

Блок релейной логики BU-K, отвечает за управление одним дымовым клапаном.

ТДС Прибор.

ШУПВ1/1-XX-Х-ХХ-XX – шкафы управления вентилятором дымоудаления или подпора воздуха и одним клапаном предназначены для контроля управления асинхронными электродвигателями и приводами электромагнитных, электромеханических и реверсивных клапанов.

Стоит 28960р.

Смущает только то, что по цитате из паспорта нет контроля линий управления приводом клапана:

Но сертификат соответствия есть.

Грантор.

Этот шкаф нам не интересен ввиду цены 57864р.

Приводится как пример того, что подобных шкафов на самом деле много, но их цена может быть такой, что уж лучше использовать просто шкафы, родные для системы пожарной сигнализации.

А управление клапанами осуществлять одним из трех возможных способов.

Производственная компания Резервная Линия.

Производит различные шкафы управления пожарной автоматикой.

Судя из прайс-листа цена на шкаф, соответствующий пожарным нормам, начинается от 12528р – этот шкаф управляет только вентилятором.

Шкаф имеет сертификат соответствия федеральному закону № ФЗ-123.

Управление клапанами основано на блоках релейной логики БРЛ:

И насколько я понял можно заказывать шкаф управления противопожарным вентилятором, укомплектованный блоками релейной логики для дополнительного управления еще и клапанами.

Системы дымоудаления и противопожарной автоматики

Все современные здания, в отличие от зданий, построенных в конце прошлого столетия, оборудованы передовым инженерным оборудованием и системами. В связи с этим возрастает  вероятность возникновения пожароопасной ситуации. С каждым годом пожары уносят всё больше  и больше жизней людей, не говоря уж о причиненном ущербе имуществу, который наносится при данном происшествии.
Известным фактом является то, что большинство людей во время пожара гибнет не от огня, а от отравления продуктами горения, а именно от угарного газа. Для того чтобы уменьшить или исключить кол-во жертв при пожарах, на протяжении многих лет разрабатываются и совершенствуются системы дымоудаления и противопожарной автоматики.

Что такое системы дымоудаления и противопожарной автоматики?

Системой дымоудаления называют комплекс специализированного вентиляционного оборудования, который обеспечивает удаление дыма и других продуктов горения во время эвакуации людей. Современные системы дымоудаления обеспечивают подачу свежего воздуха в места эвакуации при помощи противодымной вентиляции.
Противопожарная автоматика – это совокупность технических устройств, которые служат для того, чтобы не только обнаружить очаг возгорания и предупредить о нем, но и для того, чтобы в автоматическом режиме начать тушение пожара и оповещать людей. Важнейшей функцией противопожарной автоматики является управление эвакуацией людей.

Необходимость систем дымоудаления и противопожарной автоматики.

Согласно правилам и требованиям противопожарной защиты, системы дымоудаления должны устанавливаться в следующих случаях:

• если здание имеет более 9 этажей
• в подвальных помещениях зданий любого назначения, а так же в цокольных этажах, где имеется постоянное скопление людей. (К таким помещениям относятся магазины, складские помещения, парикмахерские и др.)
• если коридор здания или сооружения имеет длину более 15 м., и в нем отсутствует открывающиеся окна. Однако, данное требование не распространяется для одноэтажных зданий.
• в складских помещениях, имеющих высоту стеллажей более 5 м, где хранятся легковоспламеняющиеся вещества.
• в складских помещениях с постоянным пребыванием людей.

Более подробную информацию о необходимости системы дымоудаления в конкретном здании вы можете получить, обратившись в компанию АО «СУ Электрожилремонт» по телефону, указанному на сайте. Помимо определения необходимости в системе ДУ, инженеры с многолетним опытом выполнят расчет системы дымоудаления, исходя из типа проекта вашего дома, вида вентиляции и др. параметров.
Примерная цена за техническое обслуживание и текущий ремонт системы противопожарной защиты, для разных типов зданий, с различной системой вентиляции.

Назначение противодымной вентиляции

Система противодымной вентиляции выводит продукты горения и обеспечивает приток свежего воздуха в здание.

Согласно нормативным актам (СНИП) система дымоудаления обязательна для установки в зданиях с большими скоплениями людей, где может потребоваться массовая эвакуация при пожаре:

• Жилые многоэтажные здания, офисные центры, производственные цеха;
• Образовательные учреждения, больницы;
• Торговые центры, кинотеатры и концертные залы.

Небольшие частные дома или квартиры не нуждаются в монтаже сложной системы дымоудаления — обычно от следов пожара в воздухе здесь можно избавиться простым открытием окон и дверей.

Однако не стоит забывать, что и среди таких объектов могут быть исключения, особенно если при строительстве использовались легко возгорающиеся материалы. Владельцам квартир следует убедиться, что в их доме установлена общая вентиляция дымоудаления.

Функции, которые выполняет система дымоудаления:

1. Определение местонахождения очага возгорания;
2. Быстрая система оповещения по всему зданию;
3. Снижение уровня задымленности за счет выведения дыма на улицу;
4. Препятствие проникновению дыма из места возгорания в другие помещения, в т.ч. и соседние;
5. Улучшение видимости на лестничных пролетах, в коридорах, лифтах и других местах эвакуации за счет подачи свежего воздуха;
6. Обеспечение безопасной работы для сотрудников пожарной службы и МЧС.

Таким образом, данная система решает те проблемы, которые не предусмотрены простой вентиляцией здания и противопожарными мероприятиями. Она направлена на выведение дыма и обеспечение подачи чистого воздуха для безопасной эвакуации людей и быстрого устранения возгораний.

Естественное дымоудаление происходит по законам физики — горячий воздух поднимается наверх и по вентиляционным шахтам выводится на крышу. Система дымоудаления призвана ускорять и направлять этот процесс. В настоящее время все они делятся на два типа по способу действия: статические и динамические.

Статическая система определяет источник задымления и отключает естественную вентиляцию здания, что препятствует распространению огня и дыма в другие помещения. Такая система является наиболее дешевой и простой по устройству. Однако статический способ не может обеспечить полную безопасность людей при эвакуации — дым не выводится из очага возгорания и может распространяться по зданию через дверные проемы и окна.

Динамическая система дымоудаления более технологична и безопасна. Принцип работы этого типа заключается в направленном удалении дыма из помещения и активации вентиляторов, которые обеспечивают подачу свежего воздуха в пути для эвакуации.
