Расшифровка и виды провода ШВВП
Ответить на вопрос какого назначение провода ШВВП, нам во многом поможет расшифровка его названия и особенностей конструкции. Поэтому нашу статью начать следует именно с определения этих параметров.
Расшифровка названия провода ШВВП
Начнем с расшифровывания маркировки провода. Ведь она позволит не только узнать назначение, но и может многое сказать о структуре и конструкции провода.
Структура проводов ШВВП
Итак:
- Первая буква – Ш, говорит нам что это шнур. В отличие от обычного провода шнур имеет повышенную гибкость и в обязательном порядке имеет изоляцию. Провод же может не иметь изоляции.
- Вторая буква – В. Она говорит о структуре изоляции шнура. «В» означает виниловую изоляцию, которую еще часто называют ПВХ пластиком.
- Третья буква снова «В». Это говорит о том, что шнур данной марки имеет двойную изоляцию, или как звучит более правильно, оболочку из винила. Если шнур состоит из нескольких проводов, то первый слой изоляции обычно покрывает сам проводник, а второй все проводники шнура. Это справедливо и для марки провода ШВВП.
- Четвертая буква – П. Она означает что шнур плоский. То есть все жилы провода расположены параллельно независимо от их числа. Кроме плоского расположения жил возможно их скручивание, что придает проводу круглую форму.
- Помимо основных четырех букв инструкция допускает нанесения еще одной прописной буквы к маркировке провода. Это могут быть буквы «н», «л», «т» или «нг», который в современной маркировке может приобретать форму «LS».
Провод луженный ШВВП
Аббревиатура «л» означает применение в проводнике лужёной меди. Это позволяет снизить вероятность коррозии меди и упрощает его пайку.
Провод армированный вилкой
- Аббревиатура «л» означает недопустимость армирования данного провода неразборной арматурой. Говоря более простым языком к таким проводам нельзя припаивать несъемные вилки или розетки. Они должны крепится к проводу только при помощи клемм.
- Аббревиатура «т» говорит нам о повышенной температурной стойкости провода. Благодаря чему его можно использовать в горячих, а иногда и влажных помещениях.
Проверка огнестойкости провода
Провод марки ШВВП дополнительно может содержать аббревиатуру «нг» или «LS». Такая маркировка обозначает, что провод не горючий и с низким процентом дымо- и газовыделение.
Исполнение провода ШВВП
Важными факторами при выборе являются и такие параметры как сечение, количество жил и в некоторых случаях окраска провода. Поэтому давайте рассмотрим отдельно возможные варианты.
Размеры проводов ШВВП
Прежде всего остановимся на сечении. Согласно ГОСТ 7399 – 97 ШВВП провод может иметь сечение в 0,5 мм2 или 0,75 мм2. Большие сечения токоведущих частей для данной марки провода не предусмотрены. Исходя из этого и номинальные токи для шнуров данного вида не очень большие.
Возможные варианты типоразмеров шнура ШВВП
Размещение отдельных проволок в каждой жиле ШВВП
- Для повышения гибкости шнура каждая жила провода состоит из нескольких проволок. Так согласно ГОСТ 22483 – 77 для нашего провода в каждой жиле должно быть не менее 7 проволок. При этом диаметр каждой проволоки должен быть не более 0,33 мм для жил сечением 0,5 мм2, и не более 0,38 мм для жил сечением 0,75 мм2.
- Следующим важным вопросом является толщина изоляции. Независимо от сечения и количества жил в шнуре толщина изоляции жилы должна быть не менее 0,5 мм. Толщина оболочки должна быть еще выше и составляет не меньше 0,6 мм.
- Последующим возможным отличие является цветовая маркировка жил и оболочки шнура. Оболочка обычно выполняется стандартного белого цвета и лишь в редких случаях может быть выполнена черным цветом. А вот жилы провода могут иметь богатую цветовую палитру, которая кстати определяется ГОСТ7399 – 97. Цена на провод обычно не зависит от цветовой раскраски жил провода.
Правила цветового обозначения проводов согласно ПУЭ
Провод ШВВП расшифровка и применение

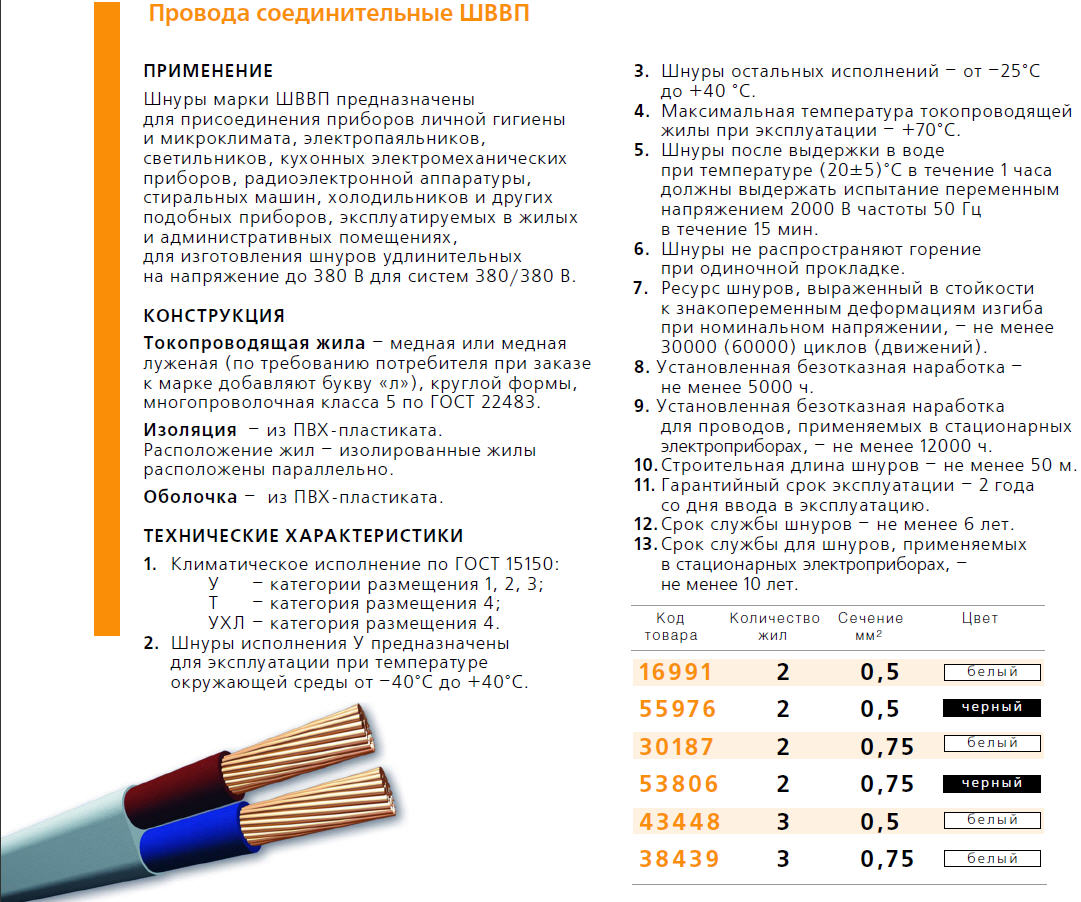

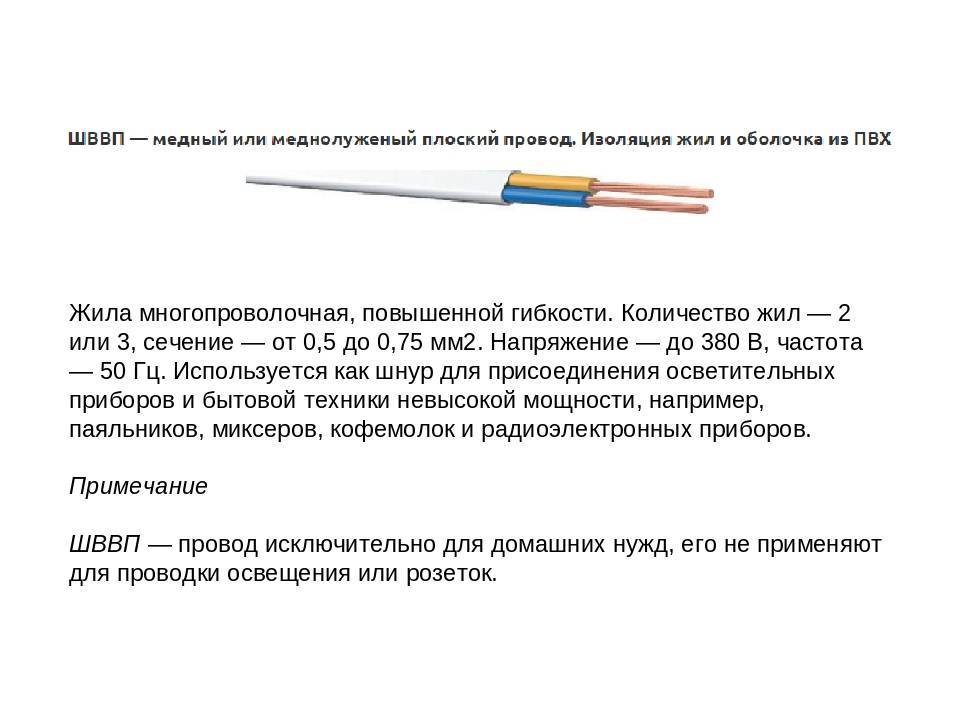

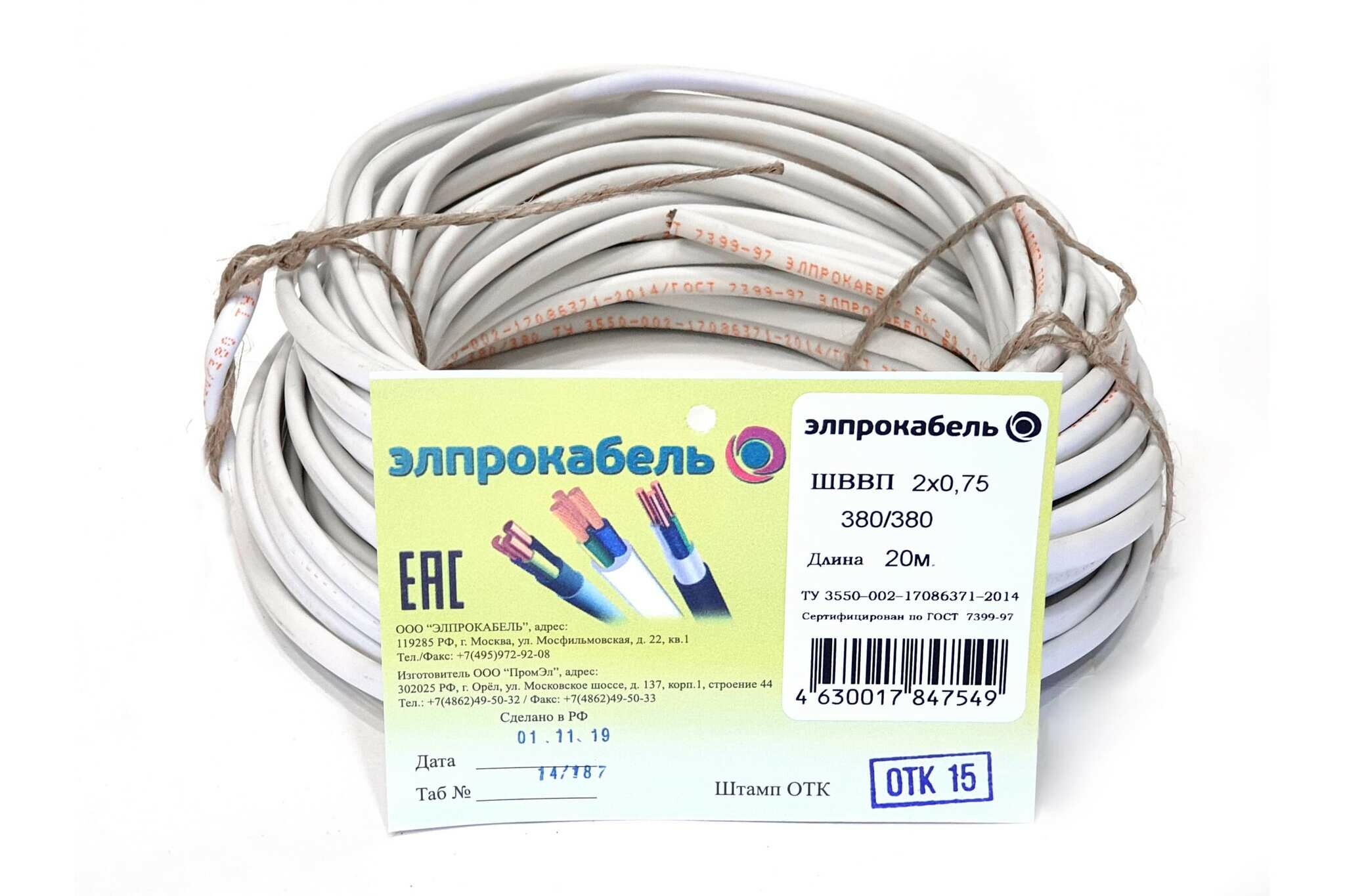

Шнур (провод) ШВВП – кабельное изделие, которое чаще всего применяется в административно-бытовой сфере для гибкого подключения к электрической сети напряжением до 380В включительно разнообразных передвижных и стационарных электроприборов, таких как холодильник, кондиционер, электрочайник, пылесос, периферийные устройства, триммер и т.п. В зависимости от климатического исполнения провода ШВВП могут эксплуатироваться как внутри, так и вне помещений.
Как и любое кабельное изделие, провод ШВВП имеет расшифровку букв маркировки:
Ш – шнур (провод с изолированными жилами повышенной гибкости)
В – изоляция из поливинилхлоридного пластиката
В – оболочка из поливинилхлоридного пластиката
П – плоское исполнение
Это интересно: Провод СИП — технические характеристики, виды, производители
Описание и технические характеристики
Предназначение и технико-эксплуатационные характеристики ППВ регламентируются в отдельном параграфе ГОСТ, созданном для описания медных и алюминиевых изделий жесткого типа с защитой из поливинилхлорида.
Маркировка
На каждом кабеле имеется определенное обозначение, которое описывает особенности его структуры и размерные величины. Подробнее об этом:
- «П» – первая буква указывает на то, что данное изделие является проводом (добавим, что отсутствие на первом месте буквы «А» позволяет сделать вывод, что жила не алюминиевая, а медная);
- «П» – плоская форма изделия (без такой буквы кабель имел бы круглое сечение);
- «В» – в качестве защитной изоляции используется поливинилхлорид;
- «ХЛ» – дополнительная приставка, которая указывает на климатическое исполнение провода (модификацию изделия) для холодных регионов страны, при этом к поливинилхлориду добавляется пластикат.
Правее буквенного обозначения через пробел размещают цифры, определяющие типоразмер изделия. Отсюда можно узнать, какое количество жил имеет провод, площадь сечения каждой и величину рабочего напряжения. К примеру, увидев аббревиатуру ППВ-ХЛ 4×3-380 вы расшифруете ее следующим образом: плоский медный провод с поливинилхлоридной изоляцией в климатическом исполнении для холодных регионов, состоящий из четырех жил площадью по 3 кв. мм каждая и использующийся для коммутации в трехфазных цепях напряжением 380 В.

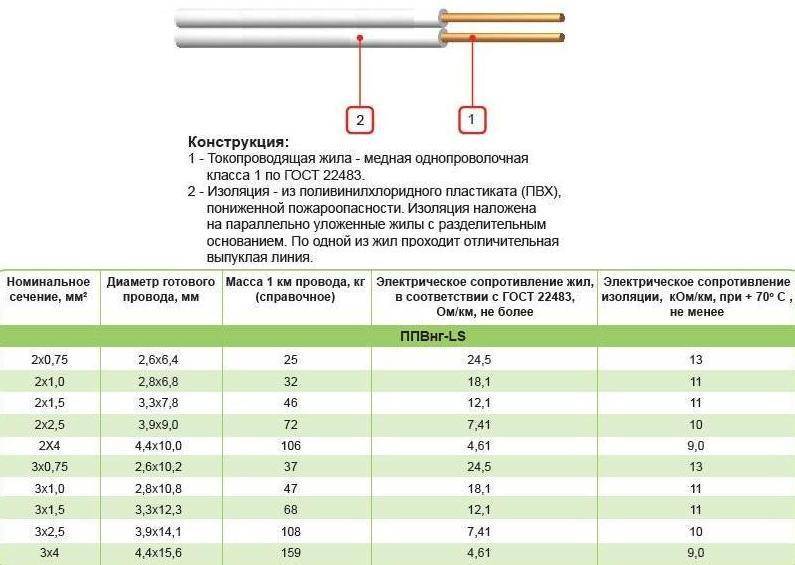

Конструкция
Несколько жил, относящихся к первому классу гибкости и покрытые поливинилхлоридной оболочкой, размещаются параллельно на разделительном основании, толщина которого 0,5 мм. Расстояние между проводниками составляет не более 1 мм.
В таблице ниже вы можете увидеть зависимости веса кабеля и габаритных размеров от сечения жилы.
| Номинальное сечение жилы, кв. мм | Внешние габариты, высота x ширина, мм | Расчетный вес 1 км, кг | ||
|---|---|---|---|---|
| Две жилы | Три жилы | Две жилы | Три жилы | |
| 0,75 | 2,6×6,4 | 2,6×10,2 | 21,9 | 32,2 |
| 1 | 2,8×6,8 | 2,8×10,8 | 29,5 | 39,8 |
| 1,5 | 3,3×7,8 | 3,3×12,3 | 39,8 | 58 |
| 2,5 | 3,9×9,0 | 3,9×14,1 | 62,0 | 89,3 |
| 4,0 | 4,4×10,0 | 4,4×15,6 | 92,4 | 131,8 |
Из таблицы видно, что диапазон номинальных сечений составляет 0,75-4 мм.
Электрические параметры
Важными электрическими характеристиками, используемыми для описания кабеля, является активное сопротивление на 1 км провода и сопротивление изоляционного материала при температуре +20 гр. Цельсия.
В таблице ниже представлена зависимость допустимых мощности и нагрузки тока от числа совместно проложенных кабелей.
| Сечение жилы, кв. мм | 0,75 | 1,0 | 1,5 | 2,5 | 4,0 |
|---|---|---|---|---|---|
| Активное сопротивление на 1 км (+20 гр. Цельсия), Ом | 24,5 | 18,1 | 12,1 | 7,41 | 4,61 |
| Диаметр жилы, мм | 0,99 | 1,15 | 1,4 | 1,8 | 2,26 |
| Мощность/ток, кВт/А (1 провод) | 2,86/13 | 3,3/15 | 4,4/20 | 5,94/27 | 7,92/36 |
| 2 провода | 2,64/12 | 3,08/14 | 3,74/17 | 5,28/24 | 7,48/34 |
| 3 провода | 2,42/11 | 2,86/13 | 3,3/15 | 4,84/22 | 6,82/31 |
| 4 и больше проводов | 2,2/10 | 2,64/12 | 3,08/14 | 4,63/21 | 5,94/27 |
Электрическая прочность изделия зависит от материала изготовления и толщины изоляционного слоя. При сечении не более 1 мм она составляет 0,6 мм, от 1,5 до 4,0 – 0,7 мм. При осмотре изоляции убедитесь в наличии следующего:
- отсутствие вмятин или утолщений;
- плотность прилегания к медной жиле;
- возможность быстрого и легкого демонтажа;
- устойчивость к грибку и плесени;
- не поддерживает ли горение при одиночной прокладке.
Сопротивление изоляционного слоя в нормальных условиях не будет ниже 1 мОм. Для испытания прочности изоляции провод помещается на сутки в воду, а затем на него подается напряжение 2,5 кВ.
Требования по температуре
Ток, проходящий через провод, способствует возникновению тепловой энергии, которая влияет на изоляцию. Поливинилхлорид должен гарантировать стабильную эксплуатацию изделия при определенных температурных величинах:
- обычная эксплуатация – от -50 до +50;
- допустимая максимальная температура без образования дефектов – +70;
- максимальная температура без растрескивания – +150;
- длительная аварийная эксплуатация до 8 часов – +80;
- максимальная температура при коротком замыкании не более 4 секунд – +160;
- минимальная температура при прокладке без необходимости в дополнительном подогреве – -15;
- устойчивость при относительной влажности 100% – +35 гр. Цельсия.
Это интересно: Алюминиевая проводка — нагрузка, срок службы, плюсы и минусы
Конструкция

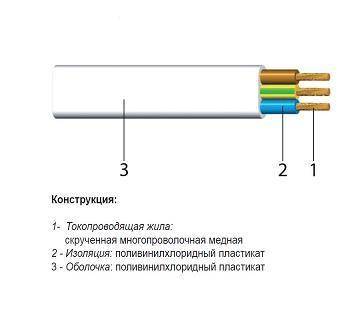

Рассматривая конструкционные особенности кабеля ШВВП, можно выделить три основных момента:
- в состав входят несколько заизолированных друг от друга жил, состоящих из множества тонких проволок;
- все жилы имеют круглое сечение;
- присутствует общая изоляция из ПВХ-пластиката.
Выше писалось, что жилы независимо от количества располагаются параллельно. По цвету изоляции каждой жилы можно судить о том, для чего она предназначается:
- синяя оболочка указывает на нулевой провод;
- желто-зеленая – заземляющий;
- коричневая или красная – фазный.
Нередко выпускаются двухжильные кабели, в которых отсутствует возможность заземления.
Это интересно! Часто производители электротехнической (в частности, кабельной) продукции выпускают ШВВП-провод с медно-алюминиевыми жилами. В данном случае качество передачи электрического сигнала ухудшается, но снижается стоимость конечного продукта и соответственно электромонтажных работ.
Замечания экспертизы №8 — о применении ПВС, структурной схеме, радио на АЗС
Порция ответов на замечания экспертизы. Объект — автозаправочна станция. Делал срочно, по договору подряда летом 2015 вне дома, в офисе «родного» филиала «Белоруснефть-Нефтехимпроект». Срочности такой никогда не понимал, но сделал быстро, потом изменение за изменением вносил. В экспертизу проект попал почти через год.
Жирным шрифтом выделяю замечания, обычным — мой ответ, курсив — выдержки из ТНПА.
Заменить провод марки ПВС, т.к. согласно ГОСТ 7399-97 область применения не предусматривает его использование для стационарных электропроводок. Основание п.2.1.48 ПУЭ.
Отклоняется. Настоящий стандарт распространяется на провода и шнуры с медными жилами с поливинилхлоридной изоляцией и с медными и медными лужеными жилами с резиновой изоляцией, предназначенные для присоединения электрических машин и приборов бытового и аналогичного применения к электрической сети номинальным переменным напряжением до 450/750 В.
Таблица, приведённая в приложении А ГОСТ 7399-97 является рекомендуемой и описывает преимущественные области применения проводов и шнуров.
п.2.1.48 ПУЭ: Провода и кабели должны применяться лишь в тех областях, которые указаны в стандартах и технических условиях на кабели (провода).
ГОСТ 7399-97 – Область применения Настоящий стандарт распространяется на провода и шнуры с медными жилами с поливинилхлоридной изоляцией и с медными и медными лужеными жилами с резиновой изоляцией, предназначенные для присоединения электрических машин и приборов бытового и аналогичного применения к электрической сети номинальным переменным напряжением до 450/750 В.
Таблица А.1 ГОСТ 7399-97. Преимущественные области применения проводов и шнуров.
| Марка | Преимущественные области применения |
| ШВП | Для присоединения радиоэлектронной аппаратуры, бытовых осветительных приборов, электроприборов микроклимата, электромеханических бытовых приборов, электровентиляторов и других подобных приборов, если шнур часто подвергается легким механическим деформациям |
| ШВВП, ШВЛ | Для присоединения приборов личной гигиены и микроклимата, электропаяльников, светильников, кухонных электромеханических приборов, радиоэлектронной аппаратуры, стиральных машин, холодильников и других подобных приборов, эксплуатируемых в жилых и административных помещениях, и для изготовления шнуров удлинительных |
| ПВС, ПВСП | Для присоединения электроприборов и электроинструмента по уходу за жилищем и его ремонту, стиральных машин, холодильников, средств малой механизации для садоводства и огородничества, и других подобных машин и приборов, и для изготовления шнуров удлинительных |
Представлена не функциональная, а структурная схема без клеммников контролера доступа, блока реле и другого оборудования системы предотвращения краж, необходимых монтажникам (наладчикам) и эксплуатационному персоналу.
Отклоняется. В соответствии с п. А.6.5. Связь и сигнализация ТКП 45-1.02-295-2014 Графическая часть должна содержать структурные схемы сетей связи, локальных вычислительных сетей, телемеханизации, диспетчеризации (при наличии) и иных слаботочных сетей на объекте строительства.
Дополнить проект техническим решением, предусматривающим в помещении с постоянным пребыванием персонала организацию эфирного приёма информации МЧС с последующим информированием сотрудников и посетителей об угрозе возникновения и о возникновении чрезвычайных ситуаций. Основание: пункт 4.1 Изменение № 3 ТКП 45-4.04-27-2006.
Отклоняется. Проектом предусмотрено применение музыкального проигрывателя с памятью на 10 FM станций осуществляющим трансляция эфирных программ в помещении дежурного персонала.
пункт 4.1 Изменение № 3 ТКП 45-4.04-27-2006: Для обеспечения своевременного информирования населения об угрозе возникновения и о возникновении чрезвычайных ситуаций в жилых и общественных зданиях следует предусматривать по одному эфирному радиоприемнику: — в одноквартирных жилых домах; — в многоквартирных и блокированных жилых домах — в каждой квартире; — в общественных зданиях и общежитиях — в помещениях дежурного персонала и руководителя каждой организации.
Всё. Ответ подготовлен, отправлен главному инженеру проекта. Ход за экспертом.
Опасности использования
Многие неопытные специалисты используют ШВВП, или как аналог, ПВС для внутренней прокладки в качестве стационарной проводки. Может показаться неожиданным, но данные модели не подходят для таких работ, они не для этого применения. На это есть несколько причин:
- Выключатели, светильники, розетки предназначены для кабелей, имеющих класс гибкости 1. У данного шнура он равен 5.

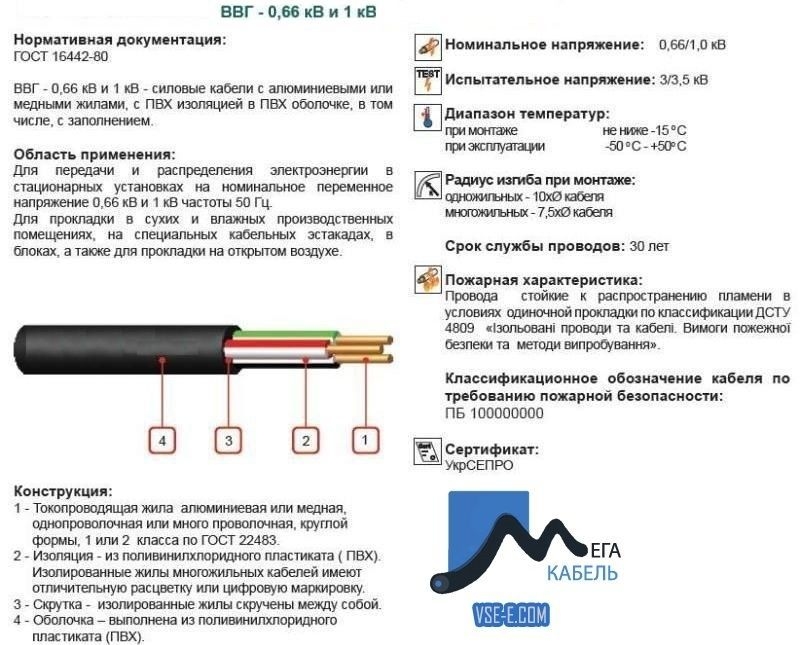

- Характеристики этих шнуров хуже, чем у кабелей марки ВВГ, ВВП-1, NYM.
- Современные кабеля, даже если в названии не стоит индекс НГ имеют оболочку, не поддерживающую горение.
- Также эти шнуры не используются для прокладки стационарной проводки по причине несоответствия пожарным требованиям: переходные сопротивления у гибкого кабеля, по сравнению с моножилой, выше в десятки раз. Поэтому какой бы удобный он ни был, правильно использовать подходящую модель.
Как видно, для стационарной проводки лучше использовать другие марки кабелей, соединяя их согласно правилам. Гибкие шнуры используются в быту только для подсоединения бытовой техники: насосов, пылесосов и тому подобное.
Провода и кабели маркируют буквами
Первая буква – материал жилы:
- А – алюминий
- Буквы нет – медь
Вторая буква – в обозначении провода:
- П – провод (ПП – плоский провод)
- К – контрольный
- М – монтажный
- МГ – монтажный с гибкой жилой
- П(У или Ш) – монтажный с гибкой жилой
Третья буква – в обозначении провода и кабеля; материал изоляции жил:
- В или ВР – поливинилхлоридная (ПВХ)
- П – полиэтиленовая
- Р – резиновая
- Н или НР – найритовая (негорючая резина)
- Ф – фальцованная (металлическая) оболочка
- К – капроновая
- Л – лакированная
- МЭ – эмалированная
- О – оплетка из полиамидного шелка
- Ш – изоляция из полиамидоного шелка
- С – из стекловолокна
- Э – экранированная
- Г – с гибкой жилой
- Т – с несущим тросом
Резиновая изоляция провода может быть защищена оболочками: В — поливинилхлоридная, Н — найритовая. Буквы В и Н ставятся после обозначения материала изоляции провода.
Четвертая буква – особенности конструкции:
- А – асфальтированный
- Б – бронированными лентами
- Г – гибкий (провод), без защитного покрова (силовой кабель)
- К – бронированный круглыми проволоками
- О – в оплетке
- Т – для прокладки в трубах
Кроме буквенных обозначений, марки проводов, кабелей и шнуров содержат цифровые обозначения: первая цифра — число жил, вторая цифра – площадь сечения, третья – номинальное напряжение сети. Отсутствие первой цифры означает, что кабель или провод одножильные. Площади сечения жил стандартизированы. Значения площадей сечений проводов, выбираются, в зависимости от силы тока, материала жил, условий прокладки (охлаждение).
В обозначении шнуров обязательно должна быть буква Ш.
Подписка на рассылку

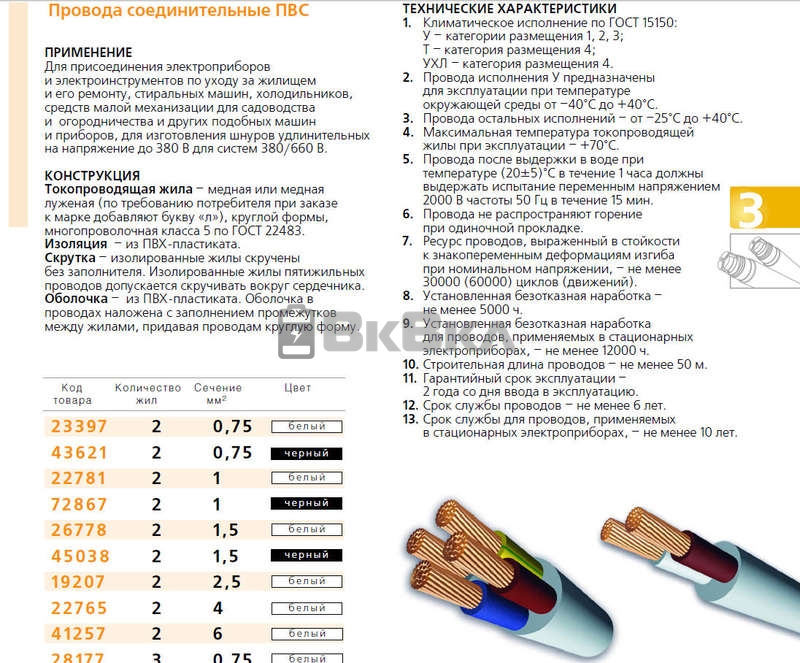

Провод ПВС (провод в виниловой оболочке соединительный) применятся для обеспечения электричеством различного бытового электрооборудования. Рекомендуемое рабочее напряжение в переменной сети составляет 380/660 В. Верхняя оболочка и изоляция токопроводящих жил выполнены из поливинилхлорида (ПВХ).
Строение провода ПВС
Токопроводящим элементом выступают медные жилы, состоящие из множества мелких жил. В зависимости от номенклатуры провода, токопроводящих элементов может быть от 2 до 5. Верхняя ПВХ оболочка устроена таким образом, чтобы заполнить пустоты между жилами – это придаёт изделию высокую устойчивость к частым сгибаниям и разгибаниям. Внешняя поливинилхлоридная изоляция обычно имеет белый цвет, однако по требованию заказчика может окрашиваться в синий, зелёный, коричневый и в другие цвета. Жилы и сам провод имеют округлую конструкцию.
Современные ПВС выпускаются с медными жилами в широком диапазоне сечений. Количество токопроводящих жил и их сечение указывается в номенклатуре кабеля, например:
Провод ПВС 3х2,5 – 3 жилы с номинальным сечением жил 2,5 кв. мм; ПВС 4х1,5 – 4 жилы с сечением 1,5 кв. мм; И т.д.
Основные технические параметры и дополнительные сведения ПВС провода:
- Рабочая температура: от -25 до +40 градусов;
- Применение провода ПВС допускается при максимальной температуре в 70 градусов;
- Максимальная влажность воздуха помещения не должна превышать 98%;
- Провод ПВС способен выдержать до 60000 циклов сгибаний и разгибаний;
- Безотказная наработка достигает 5000 часов;
- В стационарных устройствах провод способен прослужить до 10 лет, в эксплуатационных приборах до 6;
- Поливинилхлоридная оболочка не распространяет горения при одиночной прокладке, имеет высокие сопротивления биологическим воздействиям (грибкам, плесени);
- Электросопротивление на 1 км длины не менее 270 Ом.
- Провод ПВС устойчив к воздействию жёстких сред (бензин, керосин, масла и т.д.).
Применение провода ПВС
Провод соединительный ПВС в основном используется для соединения электрооборудования между собой либо с источником питания с напряжением не более 660 В. Чаще всего его используют для изготовления удлинительных шнуров и обеспечения электричеством бытовых электроприборов – телевизоров, холодильников, радио и видеоаппаратуры, компьютерной техники, строительного, садового оборудования и т.д.
Провод ПВС также подходит для соединения таких устройств, как счётчики электричества, щиты, силовые автоматы, светосигнальные устройства и прочее. Благодаря высоким техническим характеристикам его можно прокладывать в местах с агрессивной средой и переменчивыми климатическими условиями. Провод годен к эксплуатации в сырых подвалах, различных производственных цехах, автомастерских и других помещениях.
Маркировка обозначений кабелей согласно ГОСТ
- АВРГ 3х95-3000 – кабель трехжильный, алюминиевый, сечением жил 95 квадратных миллиметров, рассчитанный на напряжение до 3 кВ, изоляция – резиновая, оболочка – ПВХ, защитный покров – отсутствует.
- АВРГ – то же самое, но максимальное напряжение, количество жил и сечение – не указаны.
- ВРГ 5*2,5-380 – кабель пятижильный, медный, сечением 2,5 квадратных миллиметра, рассчитанный на напряжение до 380 вольт, изоляция – резиновая, оболочка – ПВХ, защитный покров – отсутствует.
- ВВГ 4*1,5 – медный четырехжильный кабель сечением 1,5 квадратных миллиметра, с оболочкой и изоляцией из ПВХ.
- РК –50 – радиочастотный коаксиальный однопроводный кабель с волновым сопротивлением 50 Ом.
Виды
Хотя может казаться, что ничего нового на рынке кабельной продукции обнаружить не получится, все-таки есть один важный момент: оказывается, ШВВП изготавливается в двух разных вариантах. Первый – это обычные медные жилы, второй – биметаллические, то есть покрытый медью алюминий, хотя такой аналог встречается не очень часто.
Понятно, что цена на медь будет значительно выше, она качественнее, но при покупке нужно помнить об одной хитрости, на которую могут пойти продавцы. Иногда ШВВП продается сечением меньше заявленного. Продавец может сказать об этом, а может и нет, поэтому необходимо быть внимательным, а если есть такая возможность – измерить жилы прямо у прилавка. В случае с биметаллическими жилами – их нет смысла делать усеченными, поэтому при наличии выбора придется решать, какой продукт брать.
Подробное описание
Область применения:
- Изготовление удлинителей для бытового использования,
- Подсоединение бытовых приборов к сети,
- Другие бытовые нужды. Напряжение до 380 В.
Конструкция: две или три жилы в ПВХ оболочке, уложенные параллельно друг другу. Жилы многопроволочные, класс гибкости – 5. Изоляция оболочки: поливинилхлорид.
Другие технические характеристики:
Наши читатели рекомендуют! Для экономии на платежах за электроэнергию наши читатели советуют ‘Экономитель энергии Electricity Saving Box’. Ежемесячные платежи станут на 30-50% меньше, чем были до использования экономителя. Он убирает реактивную составляющую из сети, в результате чего снижается нагрузка и, как следствие, ток потребления. Электроприборы потребляют меньше электроэнергии, снижаются затраты на ее оплату.
- Напряжение, на которое шнур рассчитан: 220/380 вольт,
- Сечение, которое выпускается производителем: 0,35–2,5 мм2,
- Расчетная температура окружающей среды – от минус 40 до плюс 40○С,
- Номинальный ток – зависит от сечения, рассчитывается в зависимости от того, какой провод используется.
Расшифровывается его название так: шнур с виниловой изоляцией и виниловой оболочкой, плоский.

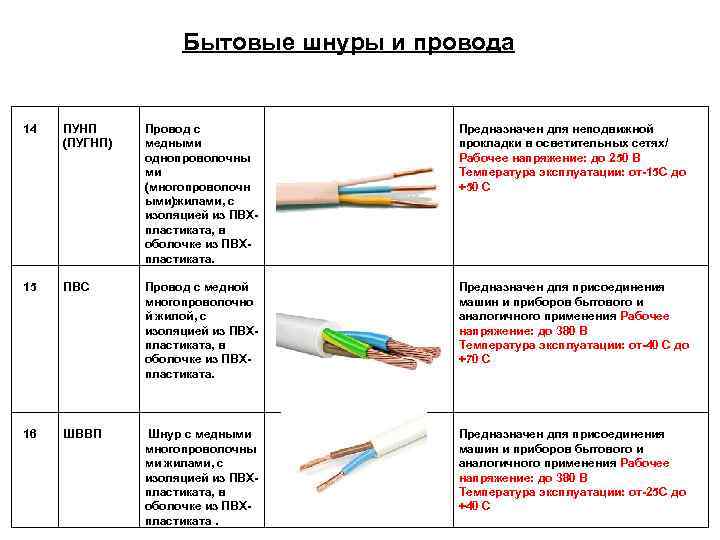

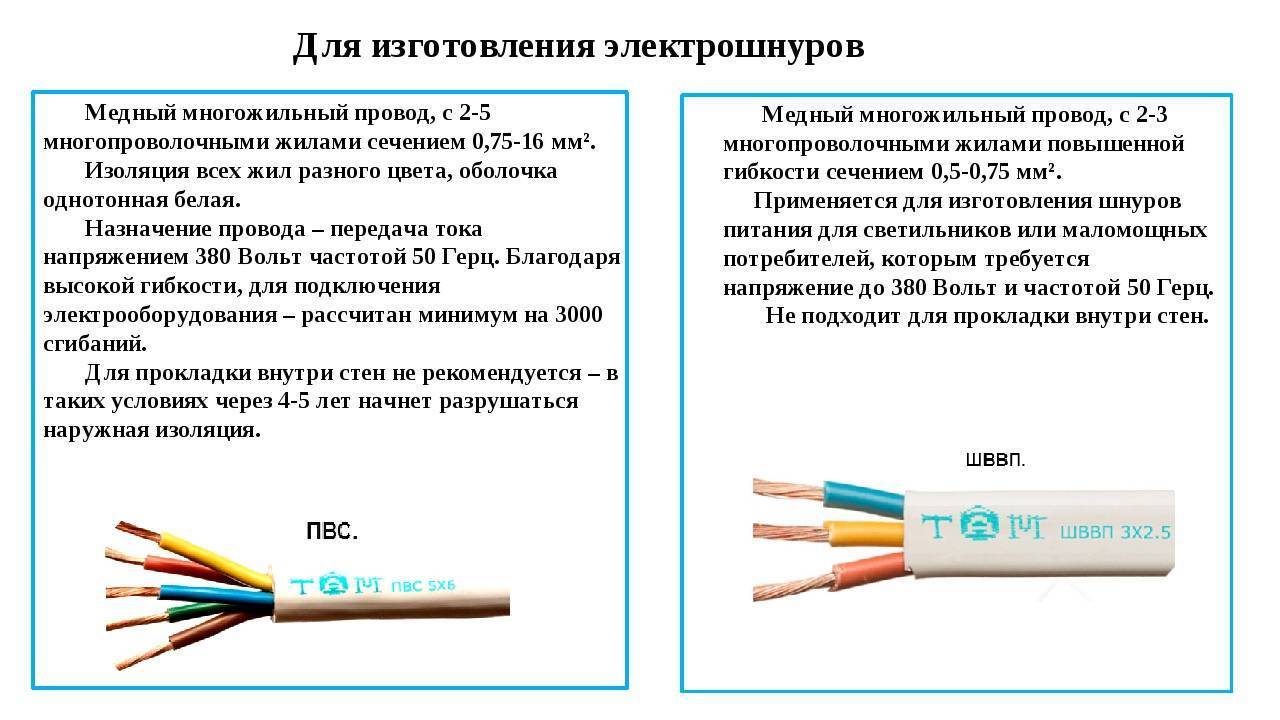

Шнур ШВВП часто заменяют другим – ПВС, используя его как более удобный аналог. В чем их разница?
Основное отличие – это форма оболочки шнура. Если ШВВП с плоской ПВХ оболочкой, то у ПВС она круглая. Другое отличие заключается в том, что для ШВВП производитель ограничил форму выпуска с максимальным количеством жил – тремя. ПВС может иметь до пяти, его рабочее напряжение – до 660 вольт и сечение жил – до 16 мм2. Расшифровка: провод с виниловой оболочкой, плоский. В остальном основные параметры схожи, поэтому какой шнур взять, в большей степени зависит от личных предпочтений, учитывая, что ШВВП стоит дешевле ПВС.

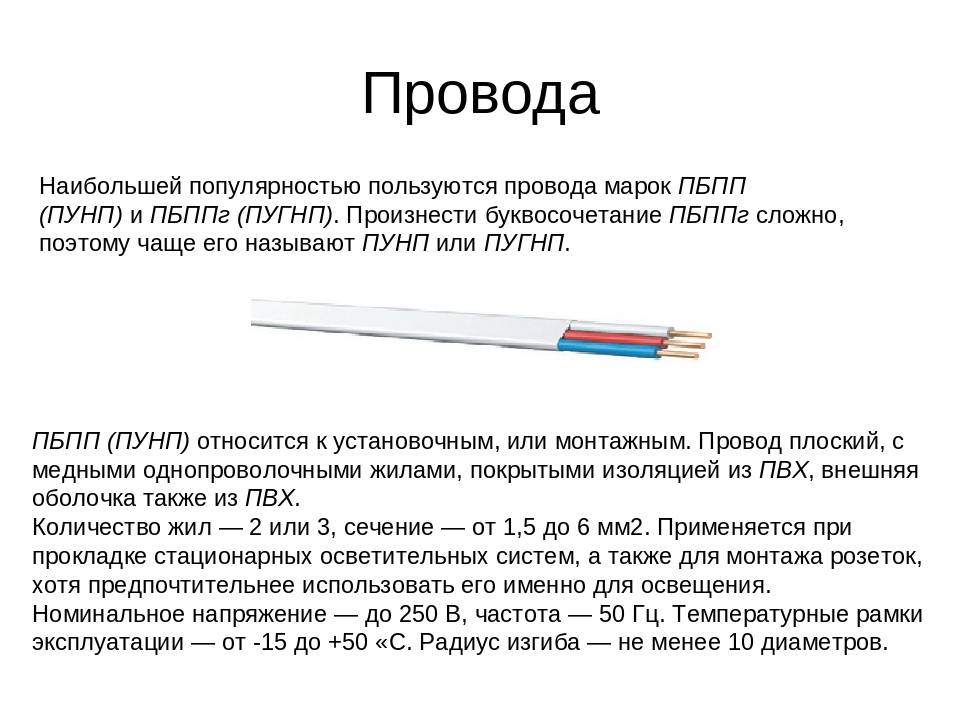

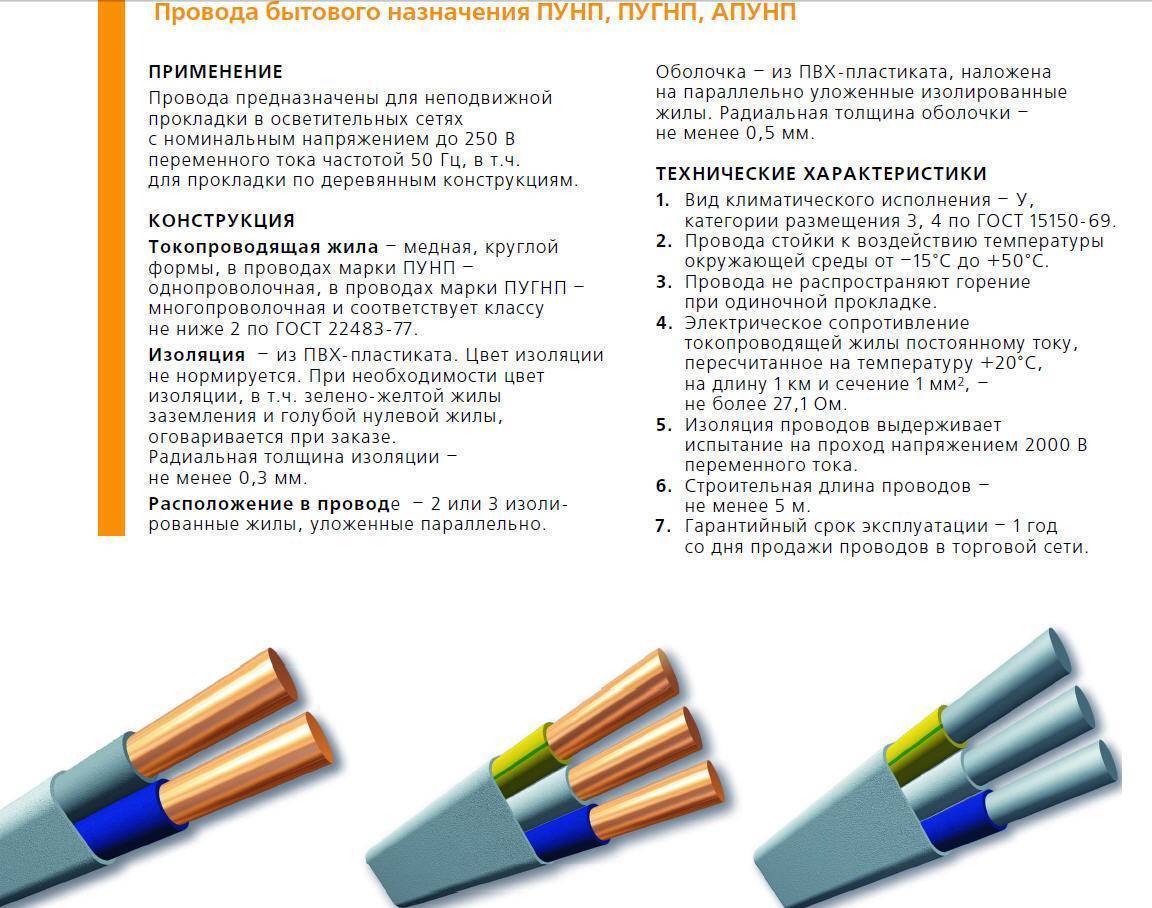

Иногда, как аналог для ШВВП, может быть указан кабель марки ПУНП. Они очень похожи, однако для монтажа ПУНП давно запретили. Как показала практика, этот провод имеет серьезные нарушения в изготовлении, что делает его пожароопасным, он неоднократно становился причиной возгорания и поражения током. Лучше брать импортные аналоги.
