Инструкция по монтажу
Итак, чтобы Вы с виду могли увидеть разницу между европейским и советским вариантом исполнения корпуса, предоставляем данные фото:
Советский стандарт корпуса
Современный стандарт

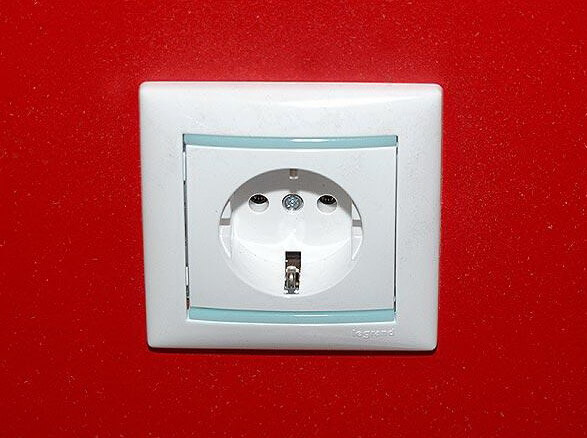

Как Вы видите, евророзетка имеет по бокам медные клеммы, которые и являются заземлением. Преимущество такого варианта исполнения в том, что при подключении шнура от электроприбора, защитное заземление начинает работать до того, как подастся напряжение от сети 220 Вольт. Даже если техника неисправна и напряжение пробивает на металлическую облицовку, Вы будете защищены от поражения электрическим током.
Чтобы самостоятельно подключить евророзетку к электросети, необходимо выполнить следующие действия:
Отключите электроэнергию на вводном щитке. Производить подключение под напряжением категорически запрещается!
Согласно схеме электропроводки нанесите разметку на стену в том месте, где будет размещена евро розетка. Следует отметить, что высота установки розеток не нормируется правилами ПУЭ и ГОСТ, поэтому Вы можете выбрать наиболее подходящее для своих условий расстояние от пола. Обычно для того, чтобы подключить резервную евророзетку принимают высоту от пола не менее 30 см.
Проштробите стену под установку корпуса (если его требуется установить внутрь стены). Если Вам нужно подключить накладную евророзетку, данный этап выполнять не нужно. О том, как правильно выполнить штробление стены под проводку, может прочитать в соответствующей статье.
Установите подрозетник и вмажьте его в стене (опять-таки, если корпус для скрытой установки). Если же Вы решили провести электропроводку открытым способом в деревянном доме, между розеткой и стеной нужно будет подложить изолирующий кусок асбеста.
Подключите провода к соответствующим клеммам
Обращаем Ваше внимание на то, что евророзетку нужно обязательно подключать с заземлением. Как правило, фазу подсоединяют справа, ноль – слева, а «землю» — по центру. Рекомендуем ознакомиться со схемой подключения, чтобы в дальнейшем сделать все правильно:

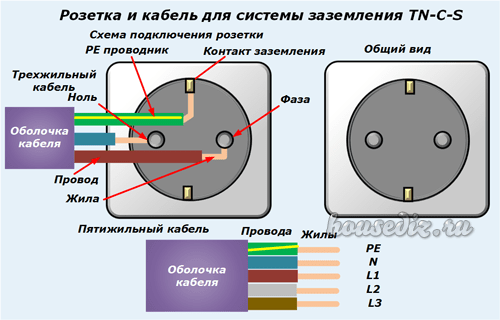

Рекомендуем ознакомиться со схемой подключения, чтобы в дальнейшем сделать все правильно:
Закрепите корпус в штробе. Для этого нужно вставить розетку в подрозетник и развести прижимные лапки по бокам (с помощью винтиков). Если евророзетка накладная, достаточно просто закрепить ее к стене саморзеами.
Установите пластиковую крышку. Установка декоративной панели производится с помощью центрального винтика между гнездами для подключения электрической вилки.
Видео инструкция по монтажу
Установка двойной модели
Вот таким образом можно самому подключить евророзетку с заземлением и установить ее в стене из бетона, кирпича либо гипса. Если у Вас электропроводка без заземления либо возникли вопросы по подключению, возможно, Вы найдете ответ на них ниже.
Действующие системы заземления
По согласованию с Международной электротехнической комиссией (МЭК), Госстандарт России установил общепринятые виды заземляющих систем, обязательных к установке в зданиях и сооружениях. Для жилых построек должны применяться разновидности системы TN. Сегодня ПУЭ определяет, что варианты TN-S и TN-C-S являются наиболее приемлемыми в плане безопасности. Раньше в жилых зданиях применяли TN-C, где роль заземляющего и нулевого выполнял один проводник по всей цепи.
Во избежание разногласий приняты единые обозначения проводников, использующихся при разводке электропитания.
L1, L2, L3 – фазовые провода N –нейтральный, или нулевой, провод; РЕ – нулевой защитный, или заземляющий; PEN – нейтраль и заземление, объединённые в один провод.
Каждая из букв в названии заземляющей системы несёт определённый смысл. В буквосочетании TN буква Т даёт информацию о том, что заземляющий провод соединяется с нулевым (нейтральным) в источнике электроэнергии. То есть создаётся глухозаземлённая нейтраль. Таковым, например, служит трансформатор подстанции, от которого питаются жилые дома. Его заземляют, вбивая рядом три штыря в землю по форме вершин треугольника. Глубина их проникновения может быть значительной, так как они должны достичь водоносного слоя. Штыри заземления соединяет провод или металлическая полоса, образуя треугольный контур.

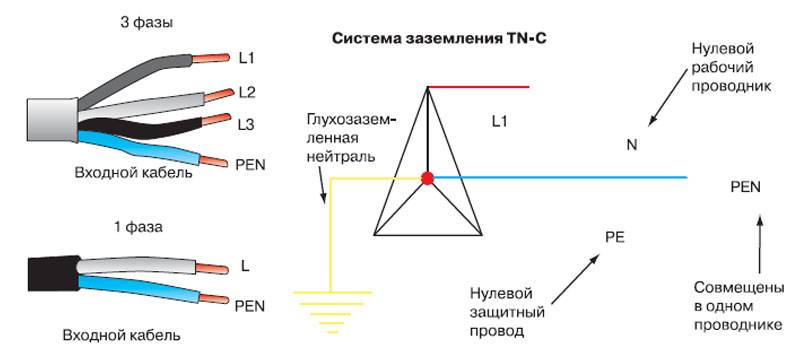

Вторая буква сочетания TN обозначает защитное зануление, то есть подсоединение открытых проводящих частей к глухозаземлённой нейтрали. Как видно из рисунка, в системе TN-C-S глухозаземлённая нейтраль расщепляется на два проводника – нейтральный и заземляющий. Это расщепление происходит на входе в жилые постройки. То есть от подстанции к постройкам трёхфазное напряжение передаётся по 4 проводам. В жилых помещениях к розеткам подключаются: провод заземления, нейтральный и один из фазных. К трёхфазным розеткам подсоединяются 5 проводников.
Чтобы сделать систему TN-S, нейтраль и заземление ведут отдельно, начиная с места, где образуется глухозаземлённая нейтраль. То есть – от трансформатора подстанции. Электричество подводится к постройкам таким образом, что заземление силового кабеля и зануление идут по разным жилам. Для этого потребуется 5-жильный силовой кабель. Разводка внутри здания производится так же, как в TN-C-S.

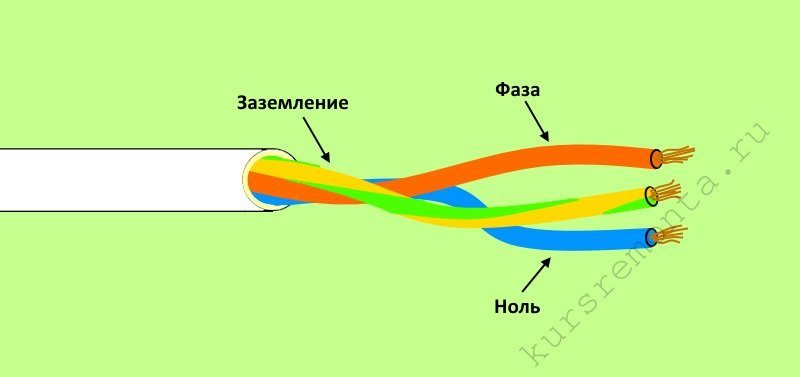

Цветовая маркировка фазы, нуля и земли
Для разводки и монтажа электросетей на бытовых и на промышленных объектах, используют многожильные кабели, каждый провод внутри которых окрашен в отличительный цвет. Это необходимо, как уже было сказано, для упрощения монтажа и обслуживания сети.
Так, к примеру, если ремонт сети будет проводить человек, который не занимался её прокладкой, по цвету провода, подключенного к приборам и источникам питания, он сразу поймёт рабочую схему. В противном случае возникнет необходимость пробивать ноль и фазу вручную, используя пробник. Этот процесс непрост даже при проверке новых проводов, а при необходимости ремонта старой проводки и вовсе превратится в испытание, поскольку раньше, в советское время, маркировка проводов не осуществлялась, и все они были покрыты черной или белой изоляционной оболочкой.
Согласно разработанным стандартам (ГОСТ Р 50462) и правилам электротехнического монтажа, каждый провод, находящийся в кабеле, будь то ноль, фаза или земля, должен иметь свой цвет, который говорит о его назначении. Одним из главных требований электротехнических установок является возможность быстро и точно определить функцию провода на любом его участке. Лучше всего для решения этой задачи подходит именно цветовая маркировка.
Представленная ниже маркировка проводов разработана для сетей и электроустановок переменного тока (трансформаторы, подстанции и т.п.) с глухозаземлённой нейтралью и номинальным напряжением не более 1 кВ. Этим условиям соответствует большая часть жилых и административных зданий.
Защитный и рабочий нулевой проводник
Ноль или нейтраль на электротехнических схемах обозначается буквой N и окрашивается на всем протяжении в голубой или синий цвет без дополнительных цветовых обозначений.
PE – защитный нулевой контакт или просто «земля», имеет характерную окраску из чередующихся вдоль провода линий зеленого и желтого цвета. Некоторые производители окрашивают ее в однородный желто-зеленый оттенок по всей длине, но принятый в 2011 году ГОСТ Р 50462-2009 запрещает обозначать заземление желтым или зеленым цветом по отдельности. В сочетании зеленый/желтый эти цвета могут использоваться только в ситуации, когда обозначают заземление.
У PEN-проводов, используемых в устаревших на сегодня системах TN-C, где «земля» и ноль совмещены, более сложная маркировка. Согласно последним утвержденным стандартам, основная часть провода на всем протяжении должна быть окрашена в синий цвет, а концы и места соединения – желто-зелеными полосками. Возможно также применение проводов с противоположной маркировкой – провод желто-зеленого цвета с синими концами. Встретить такой провод в зданиях современной постройки можно редко, так как от использования TN-C отказались ввиду риска поражения людей током.

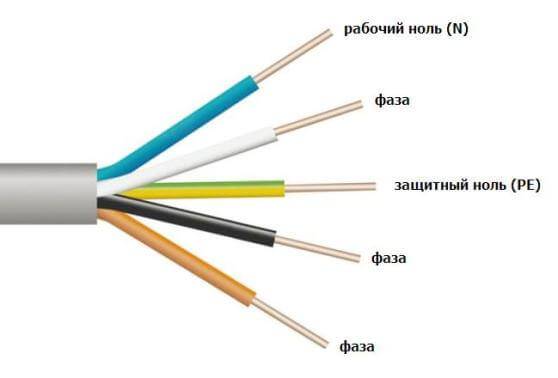

- ноль (нулевой рабочий контакт) (N) – провод синего или голубого цвета;
- земля (нулевой заземляющий) (PE) – желто-зеленый;
- совмещенный провод (PEN) – желто-зеленый с синими метками по концам.
Фазные провода
В конструкции кабелей может встречаться несколько токоведущих фазных проводов. Правилами электротехнических установок требуется, чтобы каждая фаза была обозначена отдельно, поэтому для них принято использовать черный, красный, серый, белый, коричневый, оранжевый, фиолетовый, розовый и бирюзовый цвета.
Когда проводится монтаж однофазной цепи, подключенной к трехфазной электросети, необходимо чтобы цвет фазы ответвления точно соответствовал цвету фазного контакта питающей сети, к которому она подсоединена.
Кроме того, стандартом предписывается соблюдать цветовую уникальность всех используемых проводов, поэтому фаза не может иметь такой же цвет, как ноль или земля. Для кабелей без цветовой идентификации маркировка должна быть проставлена вручную — цветной изоляционной лентой или кембриками.
Чтобы не столкнуться с необходимостью покупки термоусадочных трубок или изоленты уже во время монтажа (и не усложнить схемы лишними обозначениями), следует определиться с тем, какая комбинация цветов будет использована во всех электрических цепях дома, и закупить нужное количество кабелей каждого цвета до начала работ.
Какой провод выбрать для линии заземления
Если электропроводка выполняется с нуля, то не следует для контура заземления проводить отдельный кабель – его можно включить в общий проводник, как дополнительная жила к уже имеющейся фазной и нулевой. Это означает, что любой кабель в квартире должен быть трёхжильным: «фаза», «ноль» и «земля».
Отдельный параграф в ПУЭ посвящён PE-проводникам или проводам заземления.
И пункт 1.7.121. ясно говорит, что:
- Провод «земли» может быть проложен вместе с фазным проводником.
- Допускается использовать как изолированный, так и неизолированный PE-проводник.
Третий подпункт 1.7.121
. гласит, что заземляющий проводник допускается прокладывать стационарно, как сейчас делают многие электромонтажные компании, что вполне оправдано.
Подписка на рассылку
Розеточные группы — основная часть организации энергоснабжения любого дома. Многообразие подключаемых к сети бытовых приборов привело к тому, что розеток нужно много, и быть они должны буквально во всех помещениях. А для того чтобы все функционировало в нормальном режиме необходимо правильно подобраться сечение кабеля, а так же защитно-коммутационную аппаратуру.
Выбор кабеля для подключения розеток
- Определить мощные энергопотребители мощностью от 1кВт и выше, которые могут работать продолжительное время (стиральная машина, кондиционеры, духового шкафа варочная панель и пр.). Такие электроприборы должны иметь индивидуальную розетку, которая подключается напрямую из распределительного щита. Сечение кабелей для таких устройств подбирается индивидуально исходя из их мощности. Так для питания стиральной машины или духового шкафа мощностью до 3,5 кВт (

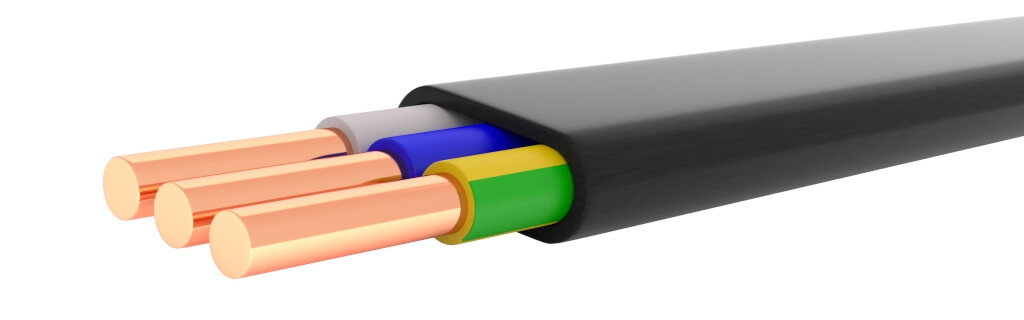

16A) подойдет медный кабель с сечением жил 2,5 мм² (например, можно использовать ВВГ-Пнг 3х2,5), а для варочной панели, мощность которой составляет 7-8 кВт (
32-37A) рекомендуется использовать такой же кабель, но уже сечением 6 мм² (например ВВГ-Пнг 3×6).
Остальные потребители в квартире или доме будут подключаться к общим розеточным группам. Для таких групп рекомендуется использовать кабели с медными токопроводящими жилами сечением 2,5 мм².
Как видно, выбор сечения жил кабеля напрямую зависит от мощности электроприборов, которые в дальнейшем будут подключаться.
Способы прокладки кабеля
Прокладка кабеля может выполняться, как скрыто (в полах, в специальных каналах и пустотах строительных конструкций, бороздах, штрабах), так и открыто (в электротехнических плинтусах, коробах и т.п.). Оба способа имеют свои плюсы и минусы:
Скрытый монтаж.
- подвесные потолки группы горючести Г1 – в неметаллических трубах и коробах;
- подвесные потолки группы горючести Г2 – в неметаллических трубах и коробах со степенью защиты IP4X;

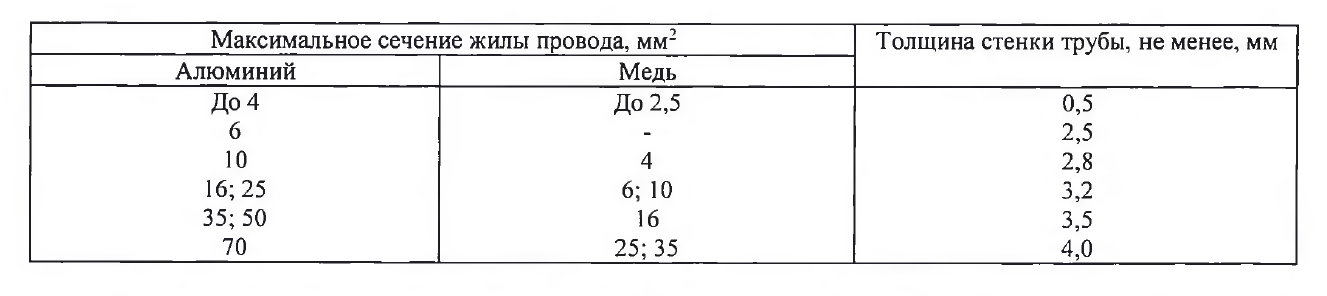

- подвесные потолки группы горючести Г3 и Г4 – в металлических трубах и коробах, обладающих локализационной способностью (должны выдерживать короткое замыкание в электропроводке, проложенной в ней, без прогорания стенок). Рекомендуемая толщина стенок выбирается из таблицы.
Скрытая прокладка электропроводки в деревянных домах так же допускается при условии размещения кабелей и проводов в металлических трубах, обладающих локализационной способностью.

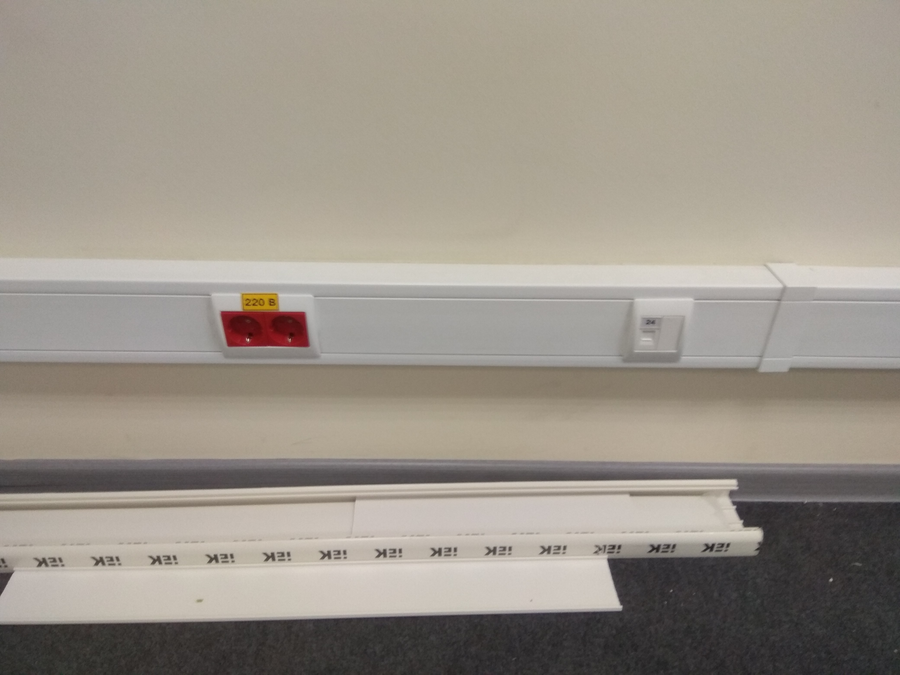

Открытый монтаж кабеля.
Важно отметить, что какой бы вариант вы не выбрали для прокладки электропроводки для розеток необходимо помнить, что должны использовать кабели, не распространяющие горение при групповой прокладке, например ВВГнг, ВВГнг-LS
Защита кабеля от перегрузок
Одновременное использование нескольких мощных бытовых электроприбор подключенных в одной комнате могут вызвать перегрузку вашей электрической сети. Это может привести к перегреву мест соединений и последующему пожару. Чтобы этого не произошло, следует применять автоматические выключатели (АВ), которые и обеспечиваю защиту кабеля от перегрузок. Номинал АВ выбирается наименьшим по расчетным или номинальным токам электроприемников, но таким образом, чтобы он не отключался при кратковременных перегрузках (пусковые токи, токи при самозапуске и т. п.). Так для общих розеточных групп рекомендуется использовать автоматический выключатель номиналом 16А (максимально-допустимый ток, подключаемый к одной розетке группы), варочной панели мощностью 7 кВт – 32А и т.д.

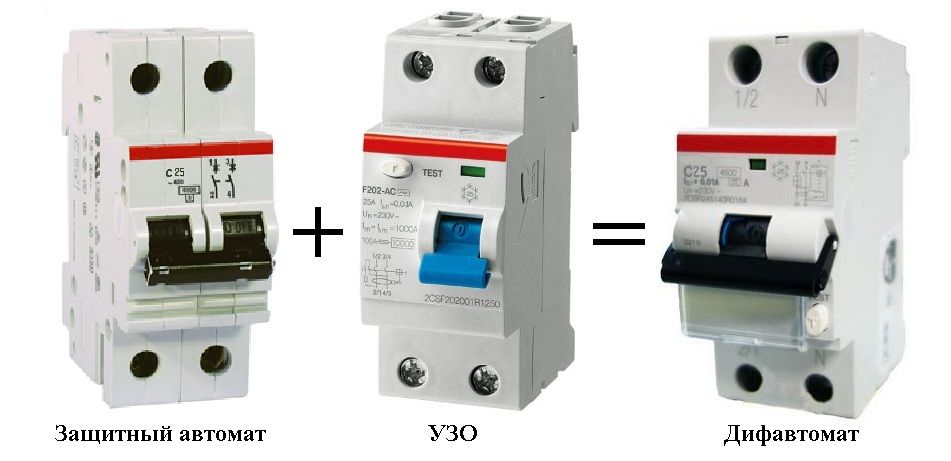

Кроме того, для защиты от перегрузки могу использоваться дифференциальные автоматические выключатели, которые так же обеспечивают защиту от поражения электрическим током вследствие повреждения электропроводки или неисправности электроприбора.
Подбор сечения ГЗШ
Опять обратимся к документам. ПУЭ говорит, что шина установленная в щитовой, то есть там, где есть доступ только для специально обученного персонала может быть:
открытой – без каких-либо шкафов
должна предусматривать возможность индивидуального присоединения всех проводников
То есть, под один болт разрешается сажать не более одного проводника или наконечника.
Касательно размеров в ПУЭ сказано – сечение ГЗШ должно быть не менее сечения PEN проводника питающей линии.
В то же самое время циркуляр говорит немного иначе. Согласно ему, сечение ГЗШ выбирается по следующей таблице:
Как видите, здесь выбор делается не исходя из сечения PEN питающего кабеля, а в расчете на фазную жилу!
Все мы знаем, что Pen проводник может быть как равен фазному, так и иметь меньший размер. Например, если у вас кабель от 35мм2 и более, то вы имеете полное право для PEN взять сечение в половину меньше фазного.
Хотя чаще всего питающий кабель от подстанции приходит с одинаковыми жилами (4*120мм2, 4*150мм2).
Получается, что если у вас кабель слишком толстый, то по вышеприведенной таблице вовсе не обязательно подбирать такую же большую медную шину ГЗШ. Главное, чтобы она была сечением в половину от фазной жилы.
Чему же верить и как собирать щитовую РЩ-0,4кв? Поскольку циркуляр является своеобразной выжимкой правил и уточнений ПУЭ, то конечно, можно отталкиваться и от него.
Но на практике следует учитывать обе ситуации. То есть, делайте так, чтобы ваша ГЗШ отвечала обоим условиям:
не менее сечения фазного проводника
и одновременно соответствовала PEN
В этом случае к вам никаких претензий относительно системы заземления и уравнивания потенциалов не будет.
Не всегда ясно, кто будет принимать готовый объект. Насколько он окажется компетентен в своей сфере. Если же делаете, что называется для себя, то выбирайте наиболее оптимальный и экономный вариант, не оглядываясь на возможных инспекторов.
При расчете сечения не забывайте про разницу материалов и марку кабеля.
Питающие вводные кабеля, как правило, выполнены из алюминия. А шину мы решили делать из меди!
Соответственно полезную площадь сечения алюминия, вам придется пересчитать на медь. Помогут в этом деле таблицы ПУЭ для допустимых длительных токов медных и алюминиевых проводов.
Смотрите пропускную способность алюминиевого кабеля и уже по этому току в аналогичной таблице подбираете сечение медной шины.
К примеру, если у вас вводной кабель АВБбШв 4*120мм2, то его PEN проводник имеет сечение 120мм2 и ток I=295А.
По меди это соответствует сечению жилы чуть более 70мм2.
Сообразно этому вам и следует подбирать медную шину ГЗШ. Стандартного размера 4*30мм будет более чем достаточно.
При этом конечно нужно учитывать толщину крепежного болта. Иначе высверлив под него отверстие, у вас может не остаться полезной площади для плотного прилегания наконечника.
В этом случае выбирайте шинку потоньше, но несколько большую по ширине.

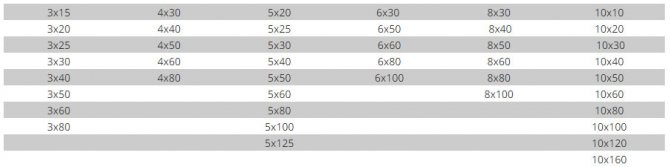

Дополнительные размеры медных шин:
При желании сэкономить и выборе в качестве материала ГЗШ не меди, а стали, берите данные по токам из другой таблицы, относящейся к стальной полосе.
Здесь как понимаете, размеры уже будут существенно отличаться.
А вот уже готовая таблица для выбора сечения главной заземляющей шины для тех, кто не хочет ничего считать и желает сразу получить готовый результат.
Маркировка
Провода заземления обозначают двумя способами:
Цвет заземления
Заземление обычно обозначают желто-зеленым цветом. Гораздо реже встречаются чисто желтые или светло-зеленые провода. На кабеле может иметься синяя оплетка на концах в местах фиксации, что указывает на заземление в совокупности с нулем.
В распредщите заземление соединяют с заземлительной шиной, корпусом и металлической дверцей щита. В распредкоробке подключение направляется к проводам «земли» от осветительных приборов и заземлительных контактов розеток.
Ниже показано обозначение заземления на электросхемах.
- Стандартное заземление.
- Чистое заземление.
- Защитное заземление.
- Заземление к корпусу электрооборудования.
- Заземление для постоянного тока.
Цвет нейтрали
Нулевой проводник обозначается синим цветом. В распределительном щите его подключают к шине нейтрали, обозначенной буквой N. Туда же присоединяют все проводники синего цвета. Шина стыкуется к вводу через электросчетчик или же напрямую, без монтажа автомата. В распредкоробке все провода (кроме провода от переключателя) синего цвета не задействованы в коммутации. В розетках нулевые проводники присоединяют к контакту, который обозначается литерой N (находится на тыльной стороне розетки).
Цвет фазы
Цветовая гамма для обозначения фазового провода более разнообразна по сравнению с заземлением и нейтралью. Используются коричневый, черный, красный или любые другие цвета за исключением желтого, зеленого и синего.
В распредщите фазу, отходящую от потребителя, присоединяют к нижнему контакту автоматического переключателя или устройства защитного отключения. В выключателях происходит коммутация фазы. После замыкания контакта напряжение направляется к потребителям. В фазных розетках черный проводник следует соединить с контактом, промаркированным буквой L.
Буквы в маркировке
Для указания на типы проводов используют такие буквенные обозначения:
- А — сердечник проводника изготовлен из алюминия. Если А не указана в маркировке, сердечник произведен из меди.
- АА — многожильный проводник с сердечником из алюминия и дополнительной алюминиевой оплеткой.
- АС — имеется дополнительная свинцовая оплетка.
- Б — кабель относится к защищенной от влаги категории. Оплетка выполнена из двухслойной стали.
- Бн — кабельная оплетка обладает стойкостью к огню.
- В — оболочка произведена из поливинилхлорида.
- Г — оболочка не используется.
- r — кабель оголенный и влагозащищенный.
- К — контрольный кабель с проволочной обмоткой.
- Р — используется оболочка из резины.
- НП — негорючая резиновая оболочка.
Самостоятельное обозначение проводов
Иногда встречаются проводники, окрашенные в несвойственные им цвета. Такие цветовые решения не соответствуют стандартам, указанным в Правилах устройства электроустановок. Чтобы облегчить задачу обустройства проводки, рекомендуется произвести самостоятельную маркировку цветами. Для этой цели подойдет цветная изолента, с помощью которой отмечают концы проводников в распредщите. Также для маркировки используют термоусадочную трубку. Остается лишь записать в блокноте значения цветов, которыми помечен тот или иной провод.
Цвет провода и особенности подключения

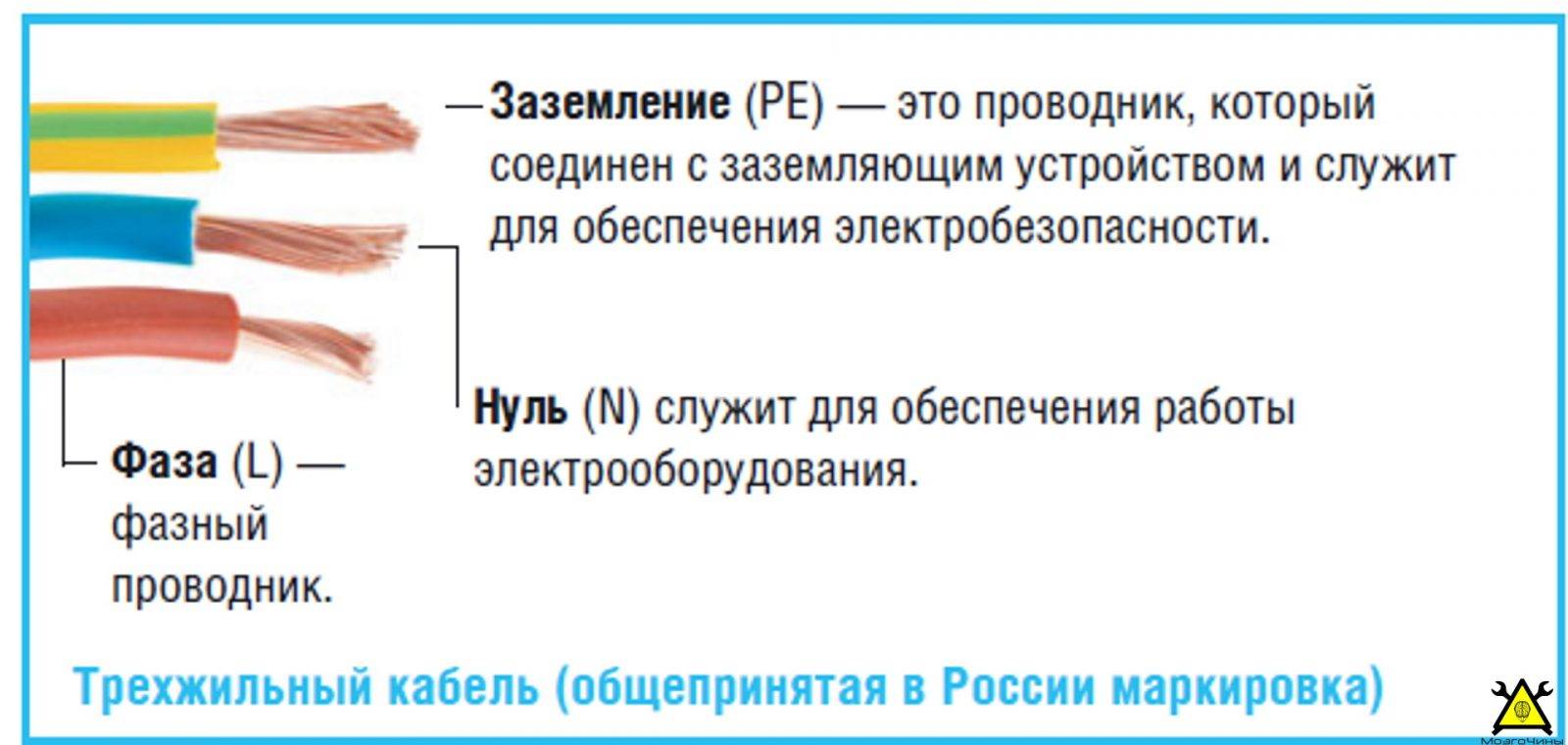

Какого цвета должна быть изоляция провода заземления? Заземляющие проводники и шины всегда имеют желто-зеленый полосатый окрас. Это позволяет безошибочно (если монтаж правильный) определять назначение проводов при ремонте проводки. Фазный проводник может иметь коричневый или другой цвет, а нулевой почти всегда синего цвета. В цепях постоянного тока часто маркируют красным плюс, а черным минус. Более подробно данный вопрос рассмотрен в статье: цветовая маркировка проводов.
Если вам достался кабель с цветовой маркировкой не соответствующей ГОСТам, вы можете обозначить землю, фазу и ноль с помощью изоленты или термоусадочной трубки. Кроме цветовой маркировки бывает и буквенная или цифровая:
- L – Line или фаза.
- N – Neutral или нейтраль, ноль.
- PEN или PE – защитный проводник или земля.
Для подключения во вводно-распределительном щитке (и других местах) часто используют земляную и нулевую шины. Это рейка с набором отверстий и винтовыми зажимами, куда подключаются провода. Для подключения провода земли с многопроволочной жилой нужно обязательно её облудить или обжать штыревым наконечником типа НШВИ и подобными. Это правило касается и подключения к клеммам автоматов и другим винтовым соединениям любых гибких проводников.

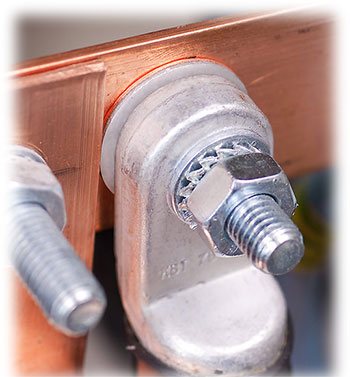

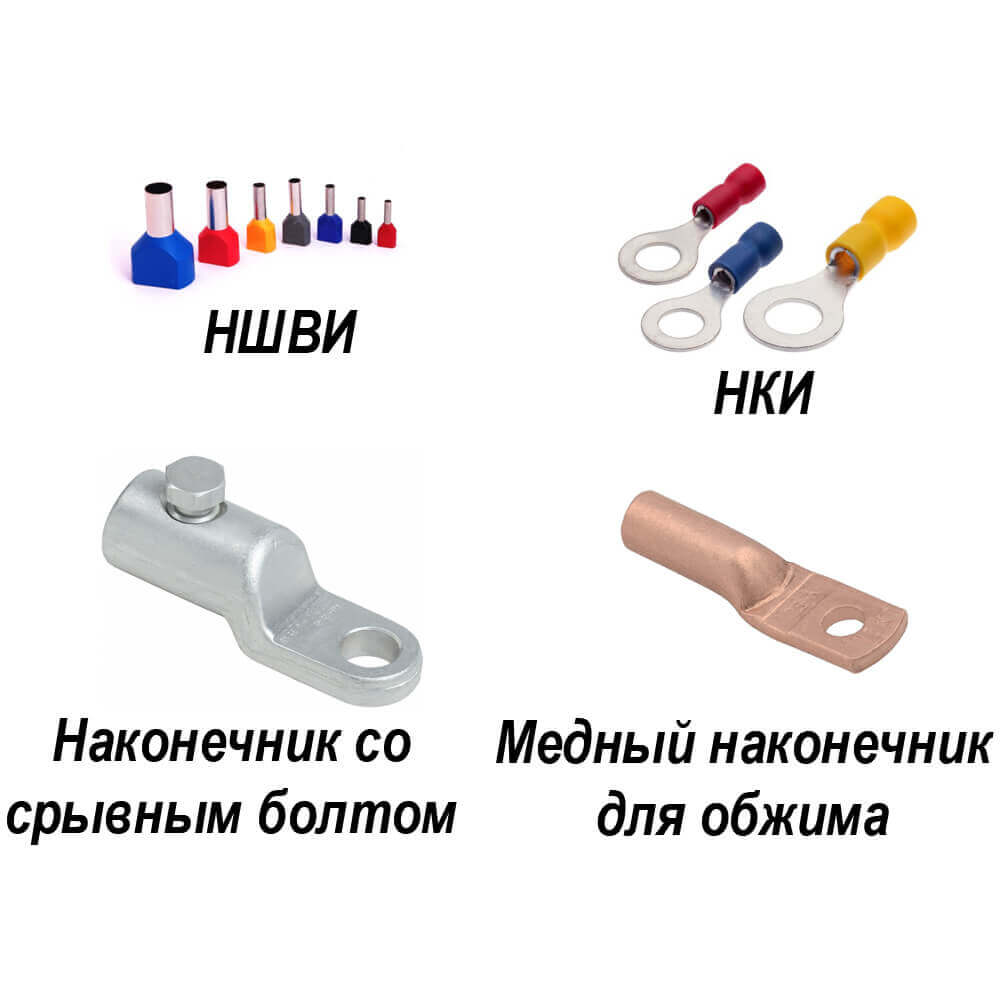

Для соединения провода с заземляющей шиной необходимо использовать круглые клеммы НКИ, НВИ или другие виды кабельных наконечников с клеммами в виде кольца.
Это может потребоваться при прокладке заземления от контура к щитку. Обычно они бывают двух типов:
- Обжимные. Для того, чтобы закрепить на кабеле их обжимают специальным инструментом. Пассатижами этого делать не стоит, потому что вы не добьетесь надежного обжима. Наилучшее сжатие обеспечивают пресс-клещи (другое название – кримпер) с гексагональными (шестигранными) зажимами.
- Со срывными винтами — для их затяжки просто затягивают винт до срыва его головки.
Вот и все, что мы хотели рассказать вам в данной статье. Теперь вы знаете, какого сечения и марки должен быть провод для заземления. Напоследок рекомендуем просмотреть полезное видео по теме:
Материалы по теме:
Заземление представляет собой преднамеренный контакт какой-либо точки электросети или оборудования с заземляющим контуром. Благодаря заземлению обеспечивается защита от молнии и безопасное использование электрической бытовой техники. При проведении ремонта проводки неопытные мастера часто не знают, какого цвета должен быть провод для заземления в электропроводке. Информация о цвете проводов несложна для усвоения, но знать ее нужно обязательно, чтобы безопасно и качественно произвести электромонтажные работы.
Что делать, если в доме не предусмотрено заземление
Отсутствие заземления может привести к негативным последствиям в виде удара током или поломки электроприборов.
Существует 2 варианта решения проблемы:
- Обустройство защитного контура рядом со входом в подъезд (если жильцы дома договорятся между собой и наймут электриков).
- Установка устройства защитного отключения на линиях нагрузки.
При выборе первого способа от общего щитка к подвалу по монтажному стояку прокладывают медную жилу сечением более 4 кв. мм. Рядом с подъездом выкапывают яму и устанавливают в нее конструкцию из трех металлических уголков, соединенных между собой с помощью сварки широкими железными полосами. К одному из углов крепят спущенный медный провод заземления.
Второй способ предполагает установку устройств защитного отключения в квартире. Эти приборы реагируют на утечки тока с корпусов аппаратуры, бытовой техники и быстро отключают поврежденную линию от общей электрической сети.
В некоторых случаях жильцы для обустройства заземления соединяют защитный провод с батареей центрального отопления, предполагая, что отопительный стояк послужит естественным заземлителем. Этот способ очень опасен.
Труба отопления не гарантирует надежного соединения с землей в пределах нормы (не более 30 Ом). Со временем стыки и соединения покрываются ржавчиной и плохо проводят ток, при этом не обеспечивается беспрепятственное стекание электричества в землю при аварии.
Опасное напряжение с электроприборов с поврежденным проводом поступает через заземляющую жилу на батарею. Дотронувшись до нее, можно получить электрический удар.
