Конструктивные особенности свайного фундамента
Винтовой фундамент состоит из двух конструктивных элементов — свайных опор и их обвязки (ростверка). Опоры передают нагрузку, исходящую от здания, на грунт, минуя поверхностные низкоплотные пласты земли и перенося вес дома на глубинную, уплотненную почву.
В зависимости от схемы размещения свай, выделяют два типа винтовых фундаментов:
- с последовательным расположением опор — сваи размещаются на равноудаленном расстоянии друг от друга по периметру внешних и внутренних стен дома;
- с расположением в виде свайного поля — опоры равномерно распределены по всей площади здания.
Исходя из схемы расположения свай выбирается способ их обвязки. Для последовательных свай применяются ленточные ростверки, тогда как сваное поле обвязывается сплошным, плитным ростверком.
Ростверк винтового фундамента выполняет три функции:
- равномерно распределяет между опорами вес дома;
- выступает в качестве опорной поверхности для цокольного перекрытия;
- увеличивает устойчивость свай в грунте.
Устойчивость опор достигается за счет того, что сваи соединяются между собой и начинают работать как единая конструкция, что дает повышенное сопротивление к опрокидывающим нагрузкам и защищает опору от крена, который может произойти с одиночной сваей.
В зависимости от материала, ростверк на сваях может быть монолитным (железобетон) из бруса либо швеллера. Для строительстве тяжелых домов предпочтительна железобетонная обвязка винтового фундамента, для легких домов — брусовая.
Типы используемых свай
Используемые в фундаментном строительстве винтовые сваи отличаются типом лопастей и диаметром:
- сваи ∅ 57 мм — применяются для возведения легких заборов и навесов;
- сваи ∅ 57 мм — пригодны для возведения легких вспомогательных помещений (сараев, беседок) и тяжелых заборов;
- сваи ∅ 89 мм — используются для каркасных домов, гаражей и одноэтажных построек из легких материалов;
- сваи ∅ 108 мм — имеют высокую несущую способность по материалу (до 6 тонн), позволяют строить дома высотой 1-2 этажа из бруса, сруба, пенобетона.
В малоэтажном строительстве применяются широколопастные сваи, соотношение диаметра ствола и лопастей в которых превышает 1,5.
Пример расчета
Чтобы лучше понять принцип выполнения вычислений, стоит изучить пример расчета. Здесь рассматривается одноэтажное здание из кирпича с вальмовой крышей из металлочерепицы. В здании предполагается наличие двух перекрытий. Оба изготавливаются из железобетона толщиной 220 мм. Размеры дома в плане 6 на 9 метров. Толщина стен составляет 380 мм. Высота этажа — 3,15 м (от пола до потолка — 2,8 м), общая длина внутренних перегородок — 10 м. Внутренних стен нет. На участке найдена тугопластичная супесь, пористость которой — 0,5. Глубина залегания этой супеси — 3,1 м. Отсюда по таблицам находим: R = 46 тонн/кв.м., fin = 1,2 тонн/кв.м. (для расчетов среднюю глубину принимаем равной 1 м). Снеговая нагрузка берется по значениям Москвы.
Сбор нагрузок делаем в форме таблицы. При этом не забываем про коэффициенты надежности.
Вид нагрузки | Расчет |
---|---|
Стены из кирпича | периметр стен = 6+6+9+9 = 30 м; площадь стен = 30 м*3м = 90 м2; масса стен = (90 м2* 684)*1,2 = 73872 кг |
Перегородки изготовленные из гипсокартона не утепленные высотой 2,8 м | 10м*2,8*27,2кг*1,2 = 913,92 кг |
Перекрытие из ж/б плит толщиной 220 мм, 2 шт. | 2шт*6м*9м*500 кг/м2 *1,3 = 70200 кг |
Кровля | 6 м*9 м*60 кг*1,2 /соs30ᵒ (уклон крыши) = 4470 кг |
Нагрузка от мебели и людей на 2 перекрытия | 2*6м*9м*150кг*1,2 = 19440 кг |
Снег | 6м*9м*180кг*1,4/cos30° = 15640 кг |
ИТОГО: | 184535,92 кг ≈ 184536 кг |
Предварительно назначаем ростверк шириной 40 см, высотой 50 см. Длину сваи — 3000 мм, D сечения = 500 мм. Используем примерный шаг свай 1500 мм.
Чтобы рассчитать общее количество опор нужно 30 м (длину ростверка) поделить на 1,5 м (шаг свай) и прибавить 1 шт. При необходимости значение округляется до целого числа в сторону уменьшения. Получаем 21 шт.
Площадь одной сваи = 3,14 • 0,52/4 = 0,196 кв.м., периметр = 2 • 3,14 • 0,5 = 3,14 м.
Найдем массу ростверка: 0,4м • 0,5 м • 30 м • 2500 кг/куб.м.• 1,3 = 19500 кг.
Найдем массу свай: 21 • 3 м • 0,196 кв.м. • 2500 кг/куб.м. • 1,3 = 40131 кг.
Найдем массу всего здания: сумма из таблицы + масса свай + масса ростверка = 244167 кг или 244 тонн.
Для расчета потребуется нагрузка на пог.м ростверка = Q = 244 т/30 м = 8,1 т/м.
Расчет свай. Пример
Находим допустимое нагружение на каждый элемент по формуле указанной ранее:
P = (0,7 • 46 тонн/кв.м. • 0,196 кв.м.) + (3,14 м • 0,8 • 1,2 тонн/кв.м. • 3 м) = 15,35 т.
Шаг свай принимается равным P/Q = 15,35/8,1= 1,89 м. Округляем до 1,9 м. Если шаг получается слишком большим или маленьким, нужно проверить еще несколько вариантов, меняя при этом длину и диаметр фундаментов.
Для каркасов применяются пруты D = 14 мм и хомуты D = 8 мм.
Расчет ростверка. Пример
Нужно посчитать массу здания без учета свай. Отсюда М = 204 тонн.
Ширина ленты принимается равной М / (L • R) = 204/ (30 • 75) = 0,09 м.
Такой ростверк использовать нельзя. Свесы стен кирпичного здания с фундамента не должны превышать 4 см. Ширину назначаем конструктивно 400 мм. Высота остается равной 500 мм.
Армирование ростверка свайного фундамента:
- Рабочее 0,1%*0,4*0,5 = 0,0002 кв.м. = 2 кв.см. Здесь достаточно будет 4 стержней диаметром 8 мм, но по нормативным требованиям используем минимально возможный диаметр 12 мм;
- Горизонтальные хомуты — 6 мм;
- Вертикальные хомуты — 6 мм.
Выполнение расчетов займет определенный промежуток времени. Но с их помощью можно сберечь деньги и время в процессе строительства.

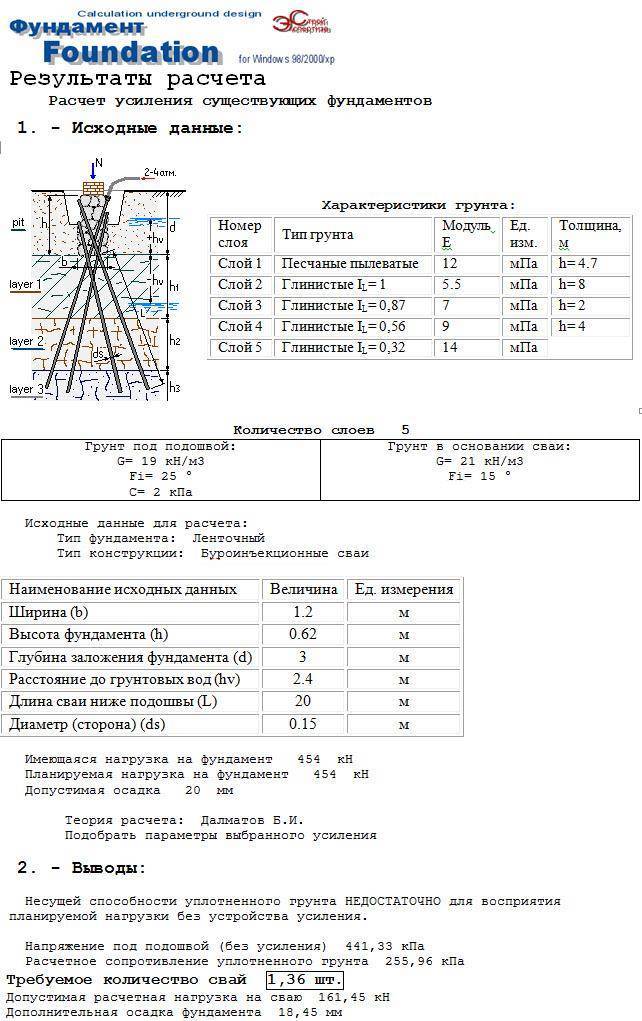

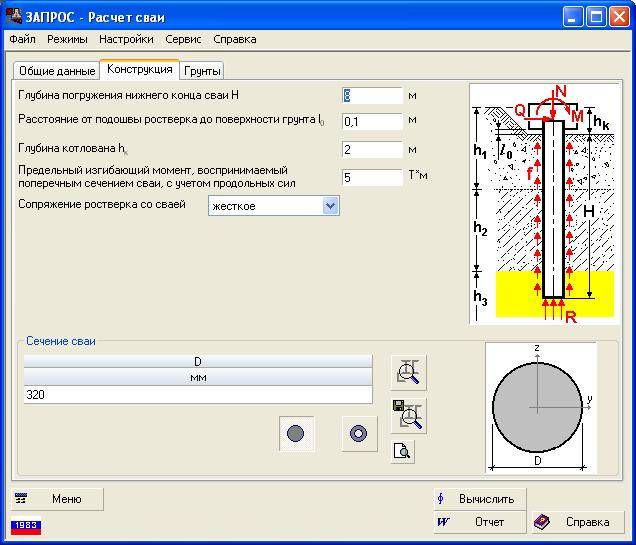

Также вы можете рассчитать фундамент при помощи онлайн калькулятора. Просто нажмите на ссылку Расчет фундамента столбчатого типа и следуйте инструкциям.
Определение необходимого числа свай п в свайном фундаменте, размещение их в плане, определение ширины bp и высоты hp ростверка.
Необходимое число свай n на один погонный метр длины ленточного фундамента определяем по формуле:
d2 – осредненная грузовая площадь вокруг сваи, с которой передается нагрузка от собственного веса ростверка, надростверковой конструкции и грунтовой пригрузки на ростверке.
d = 0,35м – сторона сваи;
h = 3,2 м – высота ростверка и надростверковой конструкции, нагрузка от которых не вошла в расчет при определении ;
γср = 20 кН/м3 – средний удельный вес грунта и бетона над подошвой ростверка.
Определение расстояния а между осями свай:

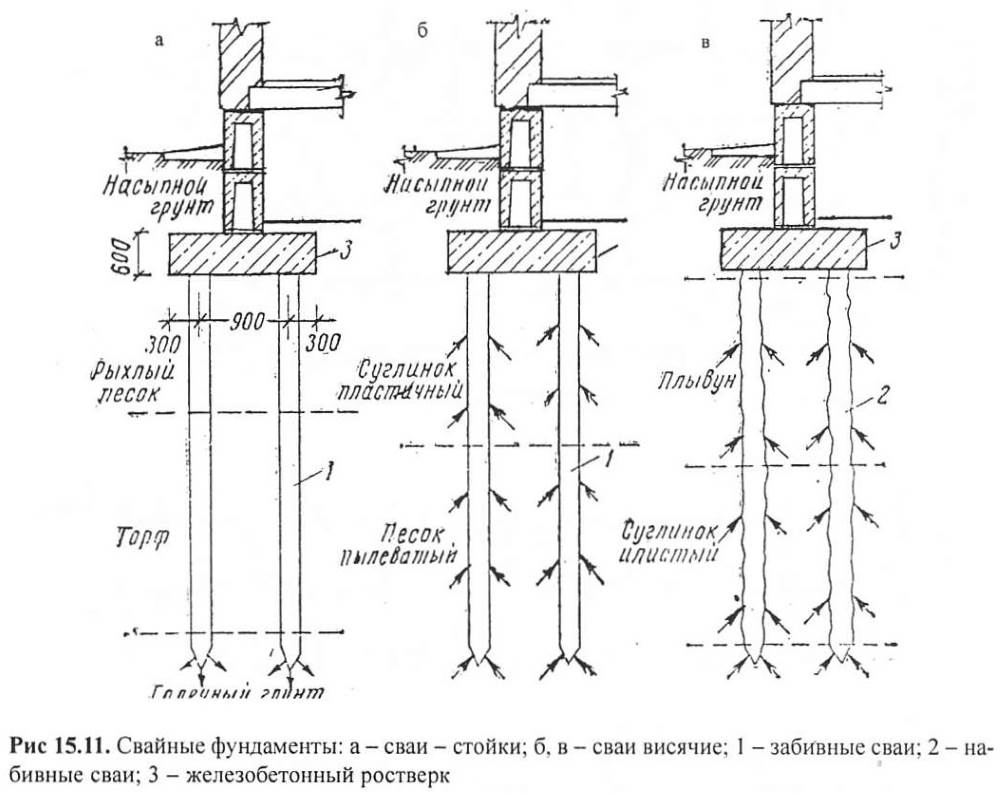

Сваи в составе фундамента должны размещаться на расстоянии, равном (3… 6) d между их осями. Очевидно, что наиболее экономичным был бы ростверк с однорядным расположением свай при расстоянии а между их осями, равном 3d=0,9 м. Но, так как полученное значение а=0,45 м < 0,9 м, приходится принимать двухрядное расположение свай, с тем, чтобы расстояние между соседними сваями одного и другого рядов составляло 3d=0,9 м, а по длине ростверка 0,45 м. При этом расстояние СР между рядами свай определяется из треугольника abc
Расстояние от внешней грани вертикально нагруженной сваи до края
ростверка принимается равным 0,2d + 5 см при двух рядном (d – в см), но не менее 10 см. Исходя из этого, получаем ширину ростверка
,2d + 5см = 0,2·35 + 5 = 12см.=1,01+2·0,15+2*0,12=1,55 м.
Ширина стены подвала составляет 40 см поэтому окончательно принимается ширина ростверка1,6м, высота 0,5 м.
Высота ростверка ленточного фундамента должна определяться из условия продавливания его сваей. Но т.к. свая полностью расположена под стеной подвала, то продавливание ростверка сваей исключается. Поэтому из конструктивных соображений и практики строительства оставляем hр = 0,5м.
Полученные размеры ростверка составляют: ширина 1,6 м, высота 0,5 м.

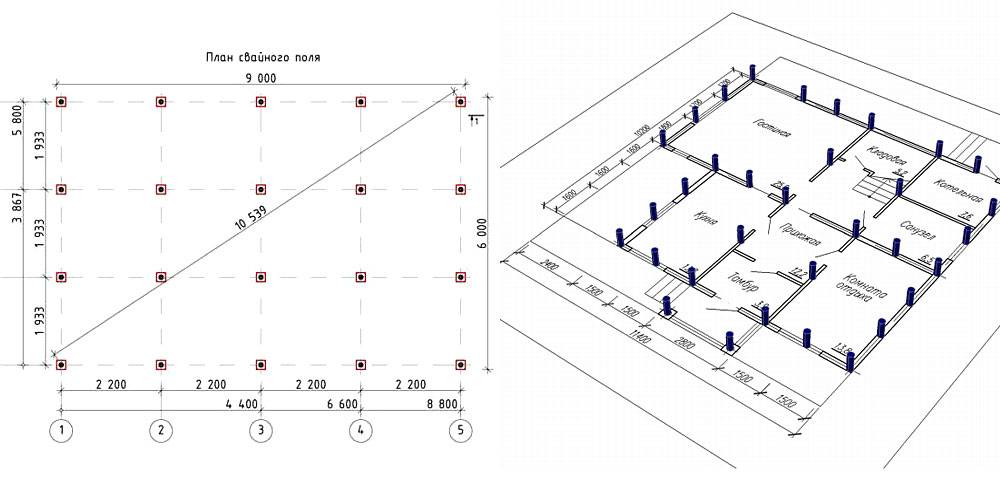

Основные схемы размещения
Существует несколько разновидностей схем расположения свай:
- Свайное поле.
- Свайный куст.
- Свайная полоса.
Свайное поле представляет собой участок с равномерно распределенными по всей площади опорами.
Используется для жилых или вспомогательных построек, обладающих подходящим весом, этажностью и материалом для использования винтовых свай. Свайные кусты применяются для создания опорной конструкции под точечные объекты — вышки электропередач или мобильной связи, колонны, трубы котельных и т.п.
Свайные полосы служат фундаментом для линейных сооружений — ограждений, заборов, набережных и т.п.
При проектировании схемы расстановки опор учитывается конфигурация, геометрические и функциональные особенности всех элементов сооружения. Нередко используются смешанные, или комбинированные схемы расположения свай, когда совместно со свайным полем наблюдаются участки с кустами и полосами.
Необходимо учитывать, что минимальное расстояние между соседними сваями не должно превышать 2 диаметра, а между соседними рядами — 3 диаметра режущих лопастей
Это важно, так как при погружении грунт теряет свою плотность, на восстановление которой уходит большое количество времени
Рассчитываем ростверк.
Свайная основа может быть сконструирована из одних опор, по которым укладывают нижнюю обвязку строения.
Чтобы нагрузка на опоры от веса строения была распределена более равномерно, прибегают к изготовлению ростверка.
Свайный фундамент расчет свай.

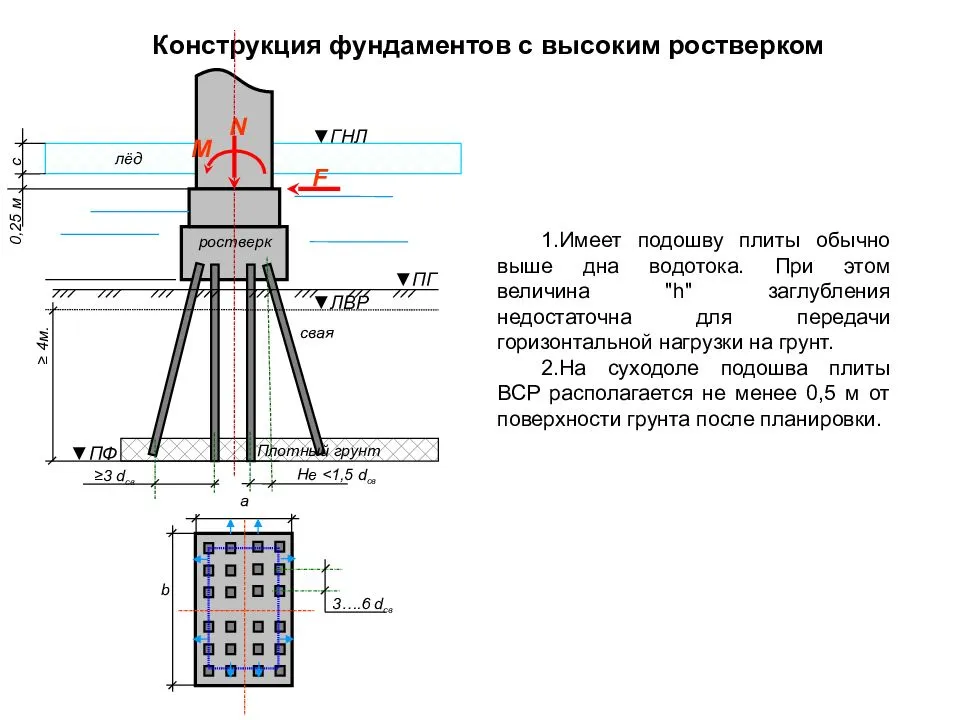

Ростверком называют балку или железобетонную плиту, по горизонтали соединяющую верхушки каждого винтового элемента. Свайно-ростверковые основы одинаково хорошо подходят для строительства деревянных и пеноблочных зданий. Ленточный ростверк может быть монолитным или сборным, главное, чтобы он был вылит из бетона, марка которого не ниже 150.
Чтобы ростверк был грамотно сооружен и создал прочную связку между винтовыми элементами, нужно правильно рассчитать его габариты. Существует ряд специальных расчетов, мы же ограничимся минимальными размерами связующей ленты:
Свайный фундамент расчет свай.
Фундамент с железобетонным ростверком.
- Высота – 30 см.
- Ширина – 40 см.
Чтобы придать ростверку необходимую жесткость, его нужно усилить продольной и поперечной арматурой (в диаметре 10-12 мм). Прутья соединяются при помощи проволоки по принципу армопояса. Расстояние от арматуры до края ростверка должно составлять не менее 2,5 см, чтобы металлические прутья полностью загерметизировались бетонным раствором и не подвергались коррозийным процессам.
Соединение ростверка с опорами может быть жестким, когда его арматура связывается с прутьями свай, или свободным, когда ростверк без дополнительной подвязки лежит на опорах фундамента. В обоих случаях нагрузка между сваями распределяется равномерно.
Свайный фундамент. Расчет количества свай | Город свай
Для расчёта необходимого количества свай для свайного фундамента можно воспользоваться онлайн-калькуляторами, которые предлагает вездесущий интернет.
Но, как ученик в школе, привыкший пользоваться арифметическим калькулятором. Зачастую даже не знает таблицы умножения, так и строитель, использующий онлайн-калькулятор для расчёта количества свай, не будет знать откуда берутся результаты расчёта.
Основная функция любого фундамента – это принятие на себя всех нагрузок от конструкций здания – стен, перегородок, перекрытий потолка, крыши и пола. По сути, фундамент «удерживает» вес всего здания вместе с дополнительными нагрузками, например, весом снега, который накопился на крыше или весом камина, расположенном на втором этаже здания.
Алгоритмы для расчета свайного фундамента
Итак, вначале рассчитаем нагрузку здания на ленточный фундамент, а потом по аналогии перейдём к расчёту свайного фундамента из винтовых свай.
Для примера берём кирпичный дом размером 6 на 6 метров, с внутренней опорной перегородкой, толщина стен – двойной кирпич — 0,4 м.
Длина стен дома будет равна 6*4 = 24 м, длина внутренней перегородки 6 м. Итого — 30 м.
Вес кирпичного дома с дополнительными нагрузками условно возьмём в 120 т (можно и вычислить вес здания, посчитав объём кирпича, раствора, штукатурки, вес потолочного перекрытия и крыши). Толщину фундамента примем такую же как и толщина стен — 0,4 м.
Тогда площадь основания фундамента будет равна: 30*0,4 = 1,2 м2.
Итак, на площадь 1,2 м2 давит здание весом 120 т или 120000 кг. Или 10,0 кг на 1 см2. Толщина фундамента, как правило, больше толщины стен (это видно по характерному выступу цоколя).
Если увеличим толщину фундамента по 10 см на внешнюю и внутреннюю сторону стены, то его площадь будет равна 30*0,6 =1,8 м2. В этом случае давление здания на фундамент составит 120 000/18 000 = 6,7 кг/см2.
Это давление превышает величину сопротивления грунта, для глины он равен 6,0 кг/см2. Поэтому необходимо ещё увеличивать толщину фундамента.
Сколько нужно винтовых свай на здание размером 6х6 м
Принимаем величину 6,0 кг/см2 давления, как нормативную, при расчёте количества фундаментных винтовых свай на здание весом М =120000 кг. При этом добавим в расчеты: сопротивление грунта Кг – 6,0 кг/см2; коэффициент условий эксплуатации Ку – 1,0 и коэффициент надёжности Кн – 1,2 (что означает увеличение расчётов на 20% для повышения степени надёжности конструкции фундамента).
Диаметр сваи 0,3 м, Тогда площадь основания сваи составит:
S=πr2=3,14 * 0,15*0,15 = 0,07м2.
Площадь основания фундамента рассчитаем с учётом коэффициентов по формуле:S=Кн*М/ Ку*Кг = 1,2*120 000/ 1*6 = 24 000 см2 = 2,4 м2
Количество свай, если не считать сопротивление их стенок о грунт: 2,4/0,07 = 30,4 = 31 свая. Если увеличим диаметр сваи до 0,5 м, то тогда необходимо будет 2,4/0,197 = 17,9 = 12,18 = 13 свай.
Сколько нужно винтовых свай на баню 6х3?
Бани, как правило, возводят из деревянных срубов, поэтому их вес намного меньше, чем из кирпича. Оставим все коэффициенты такими, как в прошлом расчёте кроме веса бани, примерно определим его в 48 тонн или 48000 кг.
Диаметр сваи – 0,3 м.
Площадь основания фундамента бани:
S=Кн*М/ Ку*Кг = 1.2*48000/1*6 = 9600 см2 =0,96 м2
Площадь сечения сваи: S=πr2=3,14 * 0,15*0,15 =0,07
Количество свай: 0,96/0,07 = 13,7 =14 свай.
Есть иной алгоритм расчёта фундаментных свай, основанный на удельном сопротивления грунта. Проверим, совпадает ли количество необходимых винтовых свай на эту же баню.
На одну сваю придётся давление: 0,07*6 = 4200 кг.
Тогда количество свай на баню будет нужно 48000/4200 = 14 свай
Как видим, результаты как первого и так второго алгоритма одни и те же.
Сколько винтовых свай нужно на дом 6х9
Используем наиболее простой второй алгоритм расчёта при весе здания из кирпича размером 6х9, примерно 160000 кг, и диаметре свай 0,5 м.
Площадь сечения сваи: S=πr2= 3,14*0,25*0,25 =0,197 м2
На одну сваю приходится давления 0,197* 6 =11 820 кг.
Необходимо свай: 160 000/11 820 =13,5 =14 свай.
Расчёт количества свай для каркасного дома, как и любого другого, согласно, приведённых алгоритмов будет аналогично зависеть от веса дома, удельного сопротивления грунта на строительной площадке и диаметра винтовой сваи.
Расчет количества винтовых свай КСАмет
Свайные оголовки КСАмет выпускаются диаметром 20, 25 и 30 см. Поэтому расчёт количества свай будет зависеть, как и в прошлых примерах от веса дома, удельного сопротивления грунта и диаметра используемых свай. Единственное отличие при расчёте в том, что в технических характеристиках этих свай указаны максимальные допустимые нагрузки на сваю. Поэтому расчёт ведётся в соответствии с техническими характеристиками свай КСАмет.
Сбор нагрузок свайного фундамента
Для определения нагрузки рассчитывают вес строительных материалов
При расчете свайно-винтового фундамента требуется найти сумму воздействующих на него нагрузок в единицах массы (для крупных зданий это тонны). Их можно разделить на константные и временные. В последнюю категорию входят:
- Длительные – стационарное оборудование с его наполнением, временные ограждения.
- Кратковременные – факторы климата (снег и т.д.), передвижное оборудование, транспорт, воздействия живых существ.
- Специфические – действие пожаров, взрывов, повреждений фундамента (влияющие на внутреннее строение грунта), сейсмического фактора. Их значение может быть отрицательным.
Подсчет общей нагрузки на фундамент реализуется посредством простого суммирования значений нагрузок по всем приведенным категориям. Чтобы узнать сумму константных воздействий, нужно определить удельный вес затрачиваемых на строительные работы материалов. Требуемую информацию может предоставить их поставщик. Зная материал, его толщину и тип конструкции, можно воспользоваться табличным значением параметра. Наибольший удельный вес на каждый квадратный метр имеет железобетон. Это относится к стеновым конструкциям и к перекрытиям. Обязательно учитывается вес кровли.
Когда расчет свай и фундамента производится собственноручно, нужно брать во внимание, что показатель нагрузки определяется как нормативный параметр, перемноженный на коэффициент надежности γf. Последнее значение зависит от материала конструкции и его плотности и обычно находится в границах 1,05-1,3. К примеру, периметр P внутренних и внешних стен деревянного дома равен 50 м, высота h – 5 м, а удельный показатель сырья – 70 кг/м2
Тогда нагрузка будет рассчитываться по формуле P*h*удельный вес=50 м*5 м*70 кг/м² = 17500 кг = 17,5 т. Аналогичные показатели вычисляют для крыши и перекрытий. В первом случае удельный вес материала умножают на площадь. Во втором добавляют еще один множитель – количество перекрывающих элементов. Эти три значения – для каркасных конструкций, крыши и перекрытий – суммируют. Результат, перемноженный на коэффициент надежности (для постройки из дерева он равен 1,1), будет являть собой значение константной нагрузки
К примеру, периметр P внутренних и внешних стен деревянного дома равен 50 м, высота h – 5 м, а удельный показатель сырья – 70 кг/м2. Тогда нагрузка будет рассчитываться по формуле P*h*удельный вес=50 м*5 м*70 кг/м² = 17500 кг = 17,5 т. Аналогичные показатели вычисляют для крыши и перекрытий. В первом случае удельный вес материала умножают на площадь. Во втором добавляют еще один множитель – количество перекрывающих элементов. Эти три значения – для каркасных конструкций, крыши и перекрытий – суммируют. Результат, перемноженный на коэффициент надежности (для постройки из дерева он равен 1,1), будет являть собой значение константной нагрузки.
Примерная нагрузка на квадратный метр составляет 150 кг
Поскольку на стадии проектирования нельзя точно узнать общую массу мебели, техники и живых существ, воздействующих на перекрытия, для расчетов используют принятый в нормативах показатель равномерно распределенной нагрузки на квадратный метр (Pt). В жилищах его значение считают равным 150 кг/м². Формула расчета имеет такой вид: S*Pt*n, где n – число использованных перекрытий.
Также при строительстве учитывается снеговая нагрузка на здание, свойственная данному региону. В центральной части ЕТР расчетный показатель считают равным 180 кгс/м². В ряде мест это число значительно выше – в некоторых сибирских регионах оно может достигать 400 кгс/м². Узнать искомое значение можно по карте снеговых районов. Формула для нагрузки состоит из трех множителей: площади крыши, расчетного показателя и коэффициента наклона. Последний параметр для самых типичных покрытий с наклоном в 30-45 градусов считают равным 0,7.
Ветровой нагрузочный показатель часто выражается отрицательным числом (что означает снижение общей массы). Из-за этого при постройке массивных сооружений им часто пренебрегают. Для небольших парусных конструкций, напротив, он очень важен, так как при их возведении нужно представлять влияние на сваи выдергивающих и иных действий. Определяют ветровое давление по формуле: W=0,7* k(z)*c*g, где k(z) – коэффициент для высоты z (находится по таблице для типов местности), с – аэродинамический показатель (зависит от наклона крыши и от того, куда чаще дует ветер – во фронтон или в скат), g – коэффициент надежности, равный 1,4. Чтобы рассчитать общую нагрузку на кровлю, получившееся число W умножают на площадь крыши.
Осадка свайного фундамента
Если при строительстве были допущены оплошности и степень осадки больше допустимой, капитального ремонта основания просто не избежать.
Факторы, которые влияют на осадку фундамента, – это конструкция самой постройки и состав самой почвы. Хотя свайные основания отличаются повышенной стабильностью в любых грунтах, при повышенном содержании глины в них они становятся более пластичными и подвижными. Поэтому в этом случае необходимо тщательно рассчитывать длину свай.
На осадку фундамента влияет масса и размеры несущих стен и внутренних перегородок, наличие арок и т. д. Поэтому она может быть неравномерной с различных сторон строения, но тщательный подбор винтовых свай в соответствии с необходимой в каждом случае несущей способностью позволит избежать проседания конструкции.
При определении осадки считается, что нагрузка равномерно распределена по всему периметру основания, который считают монолитным блоком. Верхняя граница такого условного монолита проходит по оголовкам свайных изделий, нижняя – сквозь их наконечники, а боковые – по крайним рядам винтовых свай. Составленный таким образом разрез фундамента позволяет начертить график уплотняющих напряжений, которые способны выдержать слои грунта.
Допустимые осадки свайно-винтового фундамента приводятся в СНиП 2.02.1-83 и они определяются типом постройки:
- для панельных и блочных бескаркасных домов осадка максимальная осадка не должна превышать 10 см;
- для сооружений со стальным каркасом допускается максимальная осадка 12 см;
- для зданий из железобетона значение предельно допустимой осадки равно 8 см и т.д.
Расчет осадки методом послойного суммирования
Чаще всего осадку фундамента рассчитывают методом послойного суммирования. Он предполагает определение осадки отдельных слоев грунта, на которые давит фундамент.
Более подробный алгоритм расчета по методу послойного суммирования выглядит таким образом (рисунок ):
- Строят эпюру (график) Pzp, на которую наносят дополнительные напряжения (уплотняющие давления) на фундамент.
- Строят график природных давлений Pϫz, предварительно разделив чертеж графика на слои, при этом hi должно быть меньше 0,4b.
- Определяют осадку Si отдельных слоев почвы, складывают эти величины и получают окончательную осадку фундамента по формулам:
Величина mvi вычисляется в соответствии с данными компрессионных испытаний, а Pzi – по соответствующей эпюре как среднестатистическое дополнительное давление в i-м слое почвы.
Если мы знаем модуль общей деформации каждого слоя почвы Ei, то осадку можно рассчитать по формуле S = Σhi*β/ Ei*Pzi, где коэффициент β согласно СНиП равен 0,8.
При использовании этого метода предусмотрена линейная зависимость между деформациями и напряжениями. Слои рассматривают непосредственно под центром фундамента, исходя из графика максимальных уплотняющих давлений
При построении зависимости Pzp не учитывается слоистость напластований, боковые расширения почвы, а напряжения принимаются во внимание только по вертикали. Выбираем уровень глубины, ниже которого деформации грунта по нашему предположению отсутствуют, исходя из соотношения Pzp меньше или равно 0,2Pϫz (при Ei больше 5 МПа). При этой характеристике меньше 5 МПа Pzp меньше или равно 0,1Pϫz
При этой характеристике меньше 5 МПа Pzp меньше или равно 0,1Pϫz.

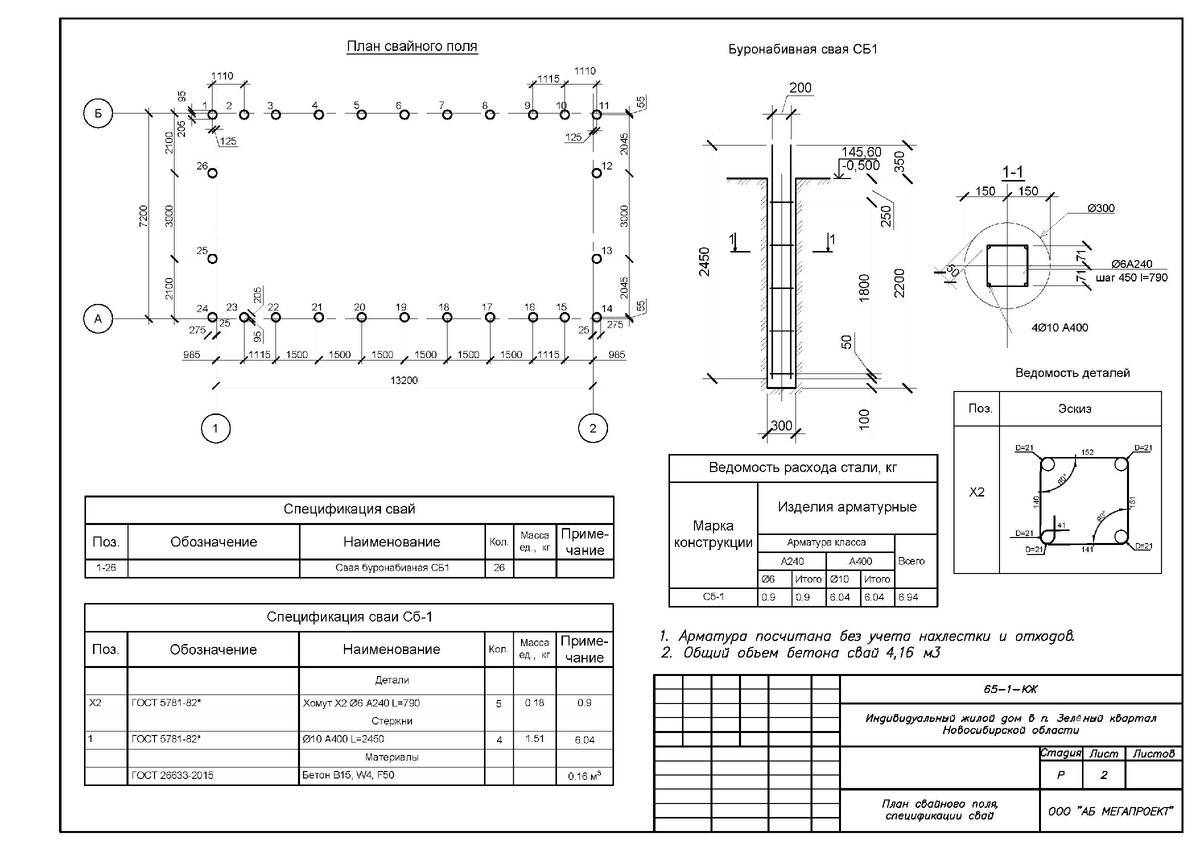

Пример расчета свайного поля
Чтобы правильно рассчитать количество необходимых свай для строительства двухэтажного дома размером 6х12 из бруса размером 200х200, необходимо провести следующие расчеты:
- Если для строительства необходимо 51,9 м 3 бруса, масса одного кубометра которого составляет 800 кг, получаем общий вес бруса: 51,9*800 = 41520 кг.
- Нагрузка, которая приходится от одного этажа строения на фундамент (при расчетной полезной нагрузке, зависящей от количества проживающих в доме людей, составляет по нормативам 150 кг/м 2 ), составляет: 6*12*150 = 10800 кг. В случае двухэтажного дома эту нагрузку увеличивают вдвое и получают 21600 кг.
- Примерная снеговая нагрузка (при значении норматива 180 кг/м 2 ) составит 6*12*180 = 12960 кг.
- Складываем все массы: 41520 + 21600 + 12960 = 83 680 кг.
- Если предельная допустимая нагрузка на сваю составляет 2500 кг, делим 83680 кг на 2500 кг и получаем необходимое количество свай – 34 штуки.
Расчет нагрузки и осадки свайно-винтового фундамента не требует специализированных инженерных знаний и доступен любому владельцу дома, который хочет сэкономить на услугах специализированных проектировочных фирм.
Расчет несущей способности сваи по грунту
Сваи широко применяют в строительстве. Они позволяют устраивать фундамент на неустойчивых почвах, ограждать котлованы, возводить подпорные стенки и укреплять грунт. Это экономичный, устойчивый вариант установки фундамента, применяемый практически в любых условиях.
В статье мы расскажем о видах свай, порядке и различных методах расчета фундамента.
Расчет свай начинается с выбора их типа.
По способу заглубления в грунт различают:
- Забивные сваи. Самый популярный вид. Погружаются в грунт путем забивки пневматическим молотом на рассчитанную глубину;
- Буронабивные сваи устанавливаются в самые короткие сроки. Сначала методом шнекового бурения разрабатывают скважину и уплотняют грунт вокруг нее. Потом одновременно с извлечением бура под давлением закачивают в скважину бетонную смесь. Сразу после этого в ней устанавливают армирующий каркас. Его изготавливают из металлических стержней на заводе или строительной площадке;
- Вибропогружаемые опускаются в толщу пород под действием собственного веса. Специальная установка передает вибрацию через сваю на грунт, за счет этого уменьшается сила трения между конструкцией и частицами почвы и свая постепенно погружаются в породу. Метод применяется на площадках с песчаным или насыщенным влагой грунтом;
- Винтовые конструкции имеют лопасти на концах, благодаря им конструкция погружается в землю. Хорошо работают на неустойчивых грунтах и плывунах при наличии недалеко от поверхности прочной породы. При монтаже не издают шума, не повреждают почву, могут устанавливаться на площадках с плотной застройкой. Монтаж осуществляется вручную или с применением легкой техники;
- Вдавливаемые устанавливаются без сильных толчков и вибраций, создают минимальную нагрузку на почву и фундаменты расположенных вблизи сооружений. Подходят для строительства крупных объектов в местах с плотной застройкой и вблизи зданий с неустойчивыми или старыми фундаментами.
