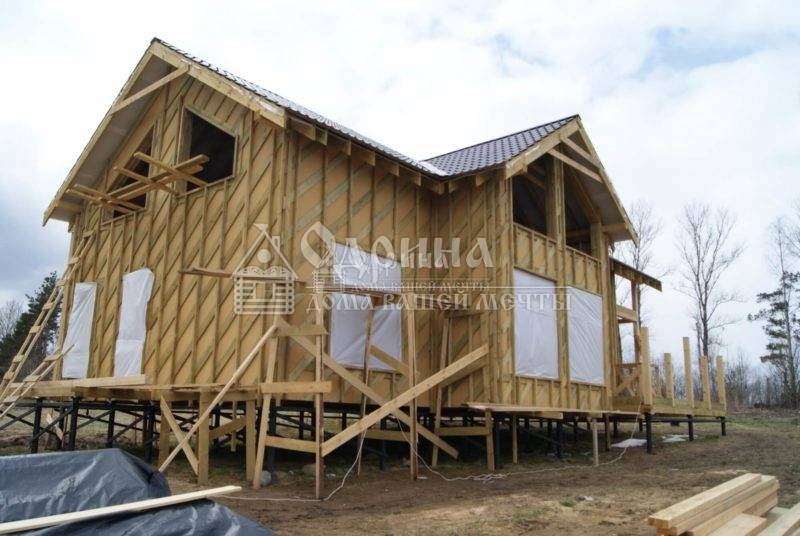

Как рассчитать точку росы в каркасном доме и почему мокнет утеплитель

Конденсат

При попадании теплого влажного воздуха на холодную поверхность, например, такую, как стена или пол, образуется конденсат. Появляется он в основном, когда на улице невысокая температура воздуха и повышенная влажность. Чтобы определить, с чем вы имеете дело — конденсатом или проникающей сыростью, необходимо положить маленький кусочек фольги на сырую поверхность и обклеить скотчем по краям. Если через двое суток влага проступила сверху — это конденсат, если же снизу — проникающая сырость.

Чаще всего конденсат на стене в квартире появляется на кухне и в ванной комнате, где происходит процесс приготовления пищи, стирка, мытье.

Причины появления:

  1. Главная причина, по которой появляется конденсат, — это нарушение общепринятых строительных правил и норм при возведении всего здания.
  2. Конденсат на полу в частном доме появляется, скорее всего, из-за промерзания строительных конструкций. Влага может поступать от задувания и таяния снега, если стены и фундамент дома имеют щели.
  3. Плохое отопление помещения.
  4. Повышенная влажность из-за плохой работы вентиляционной системы.

Вычисление точки росы

По формуле

Наиболее простым считается расчёт по определённой формуле.

Показатели на формуле имеют следующие значения:

  • а – неизменное значение — 17,27;
  • в – такое же постоянство —  237,7;
  • Т – градус температуры;
  • Rh – относительная влажность воздуха на расчётный момент.

Расчет точки росы по этой формуле считается достаточно точным. Результат получается с погрешностью около 0,5.

Иногда формулу применить не получается: не хватает времени для расчётов или нет необходимых математических знаний и навыков. В Интернете можно воспользоваться специальными онлайн-калькуляторами, они находятся в открытом доступе. Пользоваться ими просто, но для правильного расчёта нужно знать определённые исходные данные.

Существуют компьютерные программы определения точки росы с дополнительными расчётными возможностями. В них учитываются, помимо основных, ещё другие показатели:

  • географическое расположение объекта предполагаемого строительства;
  • назначение помещения: где-нибудь в душевой влажность воздуха всегда будет намного выше, чем в комнате, где проживают люди, от этого зависит выбор, например, утеплителя;
  • особенности конструкции – отдельный расчёт ведётся по стенам, потолочным перекрытиям, чердакам и т п;
  • качественный состав конструкции.

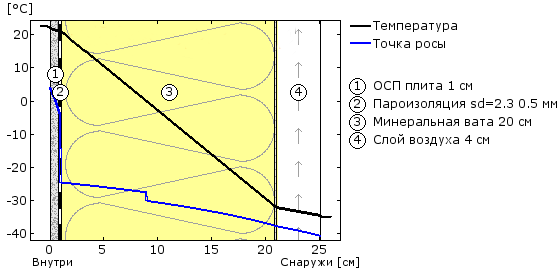

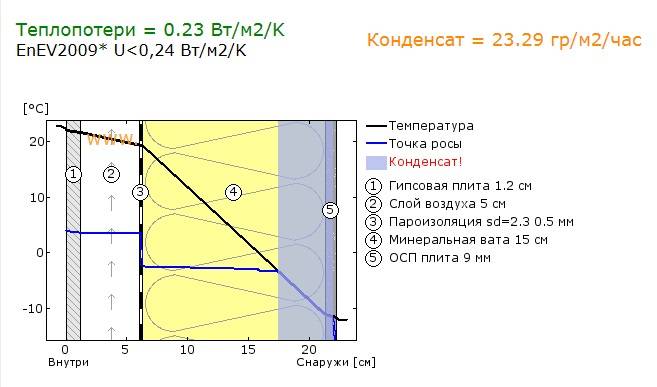

С учётом показателей будет составлен график изменения точки росы на протяжении определённого времени.

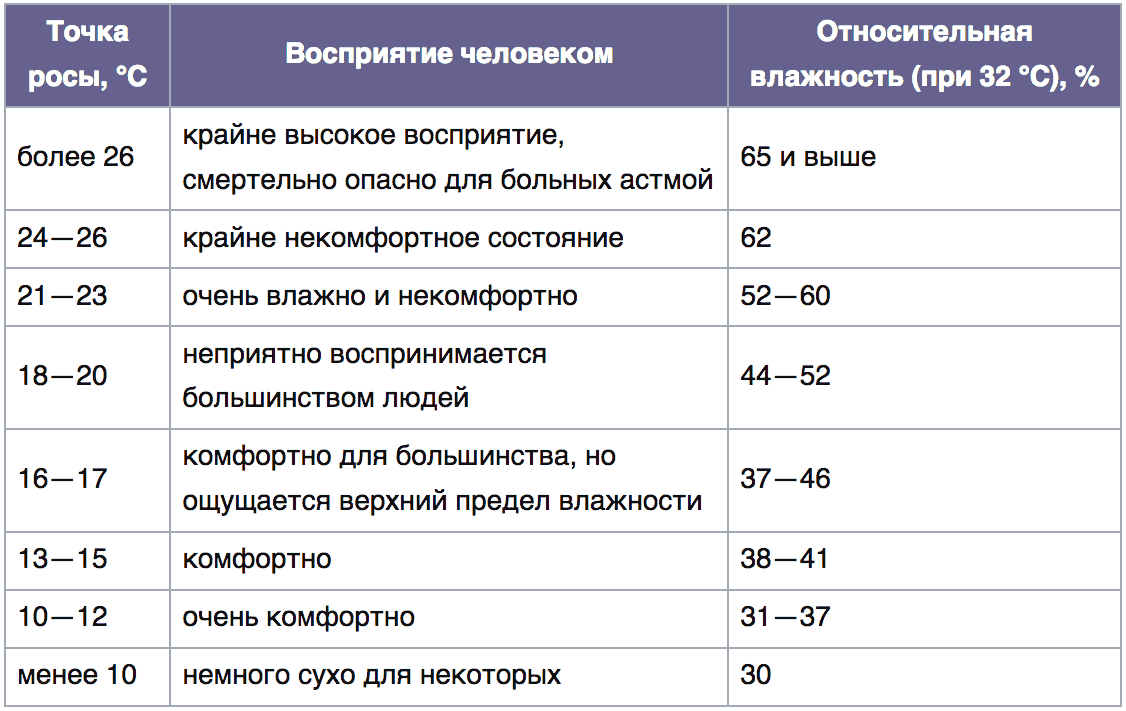

По таблице

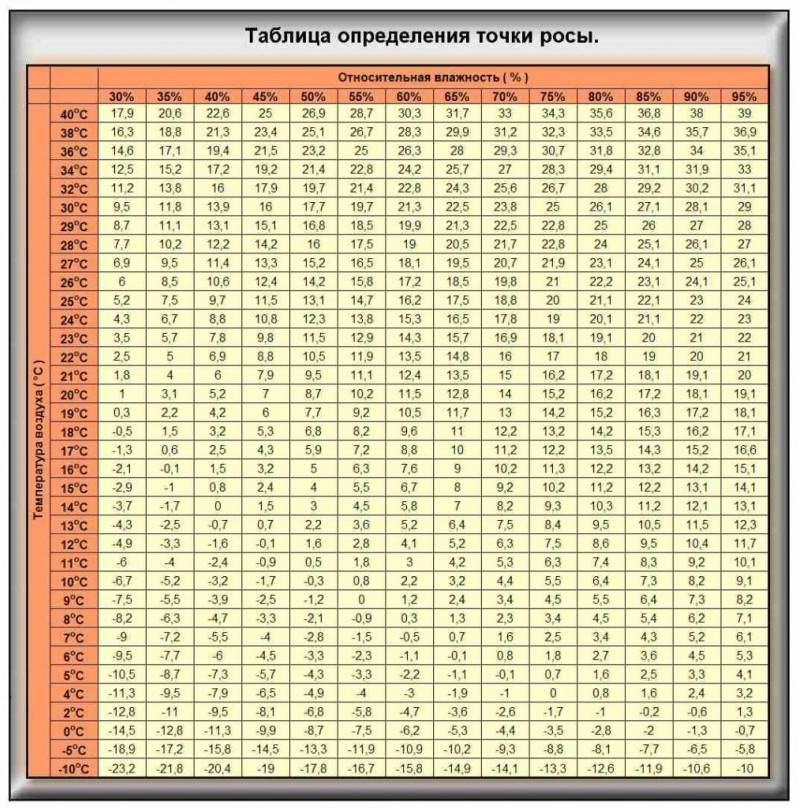

Ещё легче определять точку росы по специальной таблице (см прикреплённый файл).

Достаточно найти на ней точку пересечения двух основных показателей, и точка росы будет определена. Однако специалисты ей пользуются редко: эти расчёты весьма приблизительны, они не учитывают косвенные показатели, а они могут сильно влиять на окончательный результат.

С помощью приборов и инструментов

Метеорологи определяют некоторые природные показатели регулярно. Например, температуру воздуха измеряют высокоточным термометром, а влажность воздуха – гигрометром. Для того, чтобы на основе этих показателей верно определить нужную точку, обычно пользуются приспособлением, которое способно выполнять сразу обе эти функции – термогигрометром. Пользуются им пошагово так:

  • прибор включается с определением заряда батареи;
  • подносится под углом 90 градусов к месту исследования;
  • получаемые данные фиксируются и сохраняются.

Теперь остаётся соединить термогигрометр с любым компьютерным устройством и анализировать данные. Подключение не сложнее манипуляций с сотовым телефоном.

Теплый плинтус для решения проблемы конденсата

Запатентованная система плинтусного отопления, разработанная и произведенная специалистами российской , устанавливается по периметру помещения вдоль всех внешних стен. Лучистое тепло прогревает тела, стены, пол, потолок, мебель, и предметы начинают излучать тепло.

Отопление с помощью системы «теплый плинтус «Mr.Tektum»:

  • сформировать тепловой экран, который не выпускает тепло наружу;
  • избавиться от конденсата и исключить возможность его появления даже во влажных помещениях;
  • одновременно решить проблемы влажных стен, сухости и пыли в воздухе;
  • обеспечить сбережение от 30% энергии;
  • подчеркнуть стиль интерьера благодаря различным цветам и текстурам плинтуса.

Теплый плинтус не использует конвекцию, значит, не образует тепловую подушку под потолком и не способствует высушиванию воздуха. Он безопасен для людей, растений, деревянной мебели, паркета, произведений искусства.

Причины запотевания окон и как их устранить

Первая причина образования конденсата на входной двери основывается на повышенной влажности воздуха, когда показатель превышает 55%. Тогда сбор конденсата происходит на поверхности, где температура несколько ниже «точки росы». В зимний период такой поверхностью является именно входная дверь.

Важно придерживаться в помещении для здоровья жильцов влажности воздуха около 45%. На влажность внутреннего климата влияет как вентиляционные приспособления, так и температура прогретого воздуха в помещении.Вторая причина конденсата скрывается в низкой теплоизоляции – к большому количеству конденсата больше склонна металлическая дверь по причине плохого уплотнения между полотном металла и рамой. В типичном варианте бывает недостаточно оттока воздуха для тех целей, дабы выходили пары, но вполне хватает для осаждения их на поверхности

В типичном варианте бывает недостаточно оттока воздуха для тех целей, дабы выходили пары, но вполне хватает для осаждения их на поверхности.

Пример двери с терморазрывом

Своеобразные «мостики холода» с повышенным показателем теплопроводности на входной двери сосредоточены в основном на дверной ручке, глазке, притворной части. Уязвимые точки промерзания особо касаются дверей из металла, у которых теплоотдача повышена.

Конденсирующая влага оседает по причине большой температурной разницы извне и в помещении. Рекомендовано в таком варианте обустраивать на входе не отапливаемый тамбур.Не лишним над входом станет оборудование козырька, защищающего дверь от прямых воздействий лучей солнца и атмосферных осадков. Полотно металла входной двери рекомендовано вскрывать специальными порошковыми полимерами. Все полые элементы в металлической двери лучше заполнить пеной, дабы исключить проявления мостиков холода.

Очень часто производителям современных окон приходится принимать претензии, что у их клиентов запотевают окна. Образование конденсата на окнах, это не только эстетически не красиво, но и грозит переувлажнением деревянных конструкций и как следствие образование плесневелого грибка. Давайте разберемся в возможных причинах появления конденсата на окнах.

Ну а если это случилось на окнах значит виноваты в этом только окна и их производители. Логически это правильно, но если в самом окне нет воды и выделять ее оно не может, откуда берется конденсат?

Однокамерный стеклопакет — не стоит экономить на стеклопакетах, как говорится скупой платит дважды. Обычный стеклопакет с одной камерой (не энергосберегающий) наверняка позволит познакомится с конденсатом на окнах. Что бы устранить причину запотевания надо заменить стеклопакет, не все окно, а только стеклопакет.

Неправильно

Правильно

Радиаторы отопления обдувают окно теплым воздухом и если они перекрываются подоконником, то циркуляции теплого воздуха не будет — окно всегда будет холодным, в результате на нем появится конденсат.

Избавиться от появления конденсата можно уменьшив размер подоконника или вынеся батарею за пределы подоконной доски. Если нет возможности для таких вариантов придется искать дополнительный источник для обогрева стекол.

Плохая вентиляция

Вентиляционные решетки имеют свойство часто забиваться всякой дрянью — пылью, паутиной, после чего перестают втягивать влажный воздух, влага оседает на стекле и окна начинают плакать. А в домах старой постройки вентиляционные каналы почти всегда забиты и ни когда не чистились.

Пример организации притока воздуха: вентиляция и ионизация воздуха

Последствия неграмотного выбора и расчета

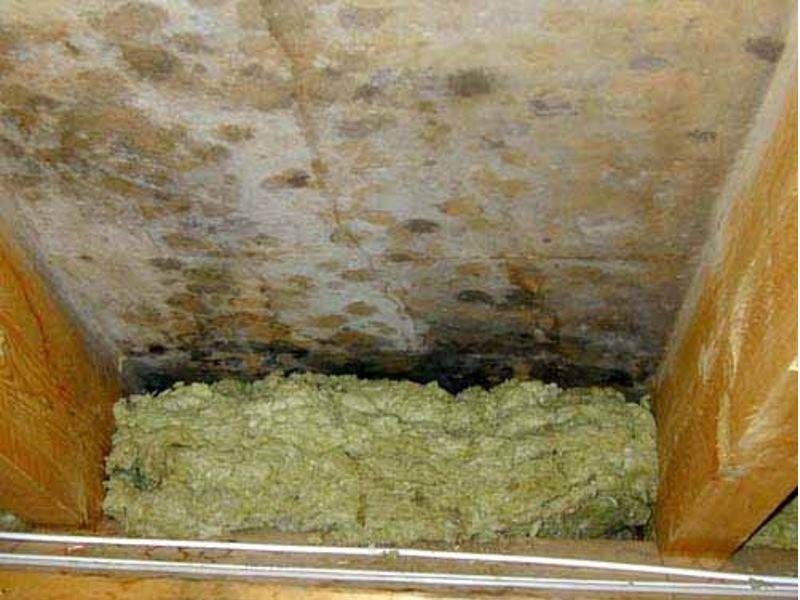

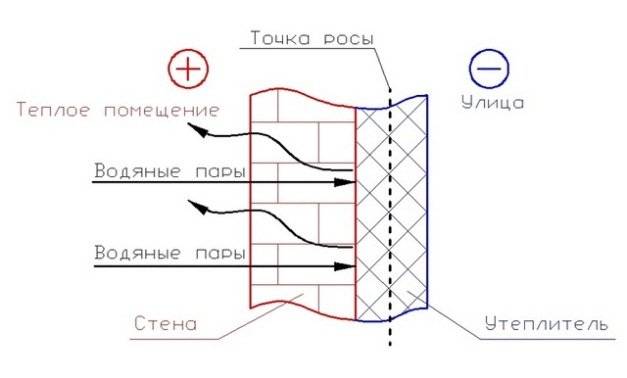

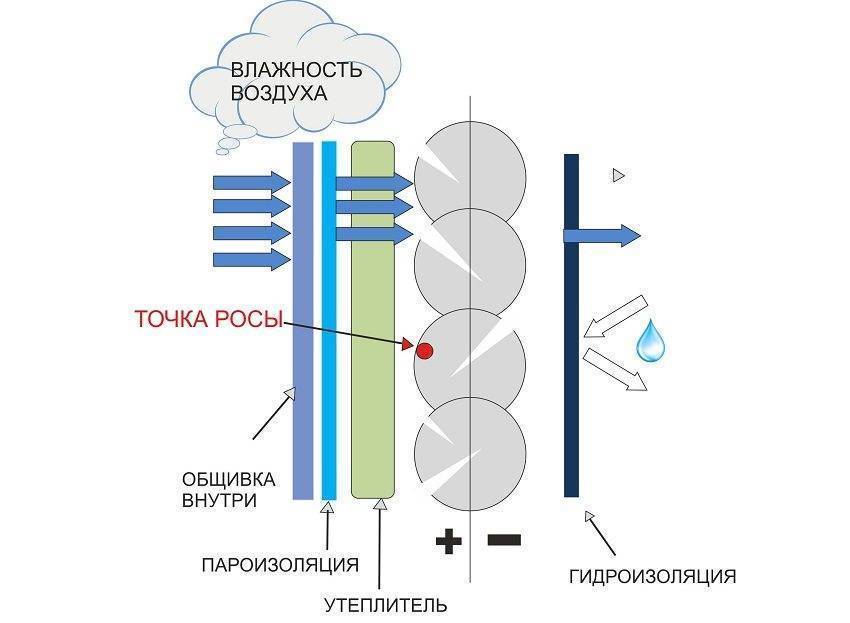

Точка росы, возникающая внутри материала, приводит к его увлажнению. Намокание стен
имеет следующие последствия:

  • Увлажненный бетон и кирпич обладают меньшими теплозащитными свойствами.
  • На мокрой стене может развиться грибок и плесень.
  • В помещении с влажными стенами будет неприятный микроклимат.
  • Если влага внутри стены замерзнет и кристаллизуется, то ее кристаллы будут разрушать материал конструкции. Несколько циклов замораживания и оттаивания могут привести к потере прочности материала.
  • Для утеплителя влажность опасна ухудшением его теплозащитных свойств.

Совет!
Влажный утеплитель легко просушить, если устроить специальные продухи. Именно по такой технологии работает вентилируемый фасад.

Расчет утеплителя сводится к подбору его толщины в каждом конкретном случае

При этом расчете необходимо обращать внимание
на положение точки росы. Неправильная толщина слоя утепляющего материала может привезти к намоканию и промерзанию всей конструкции стены

Для того чтобы избежать намокания

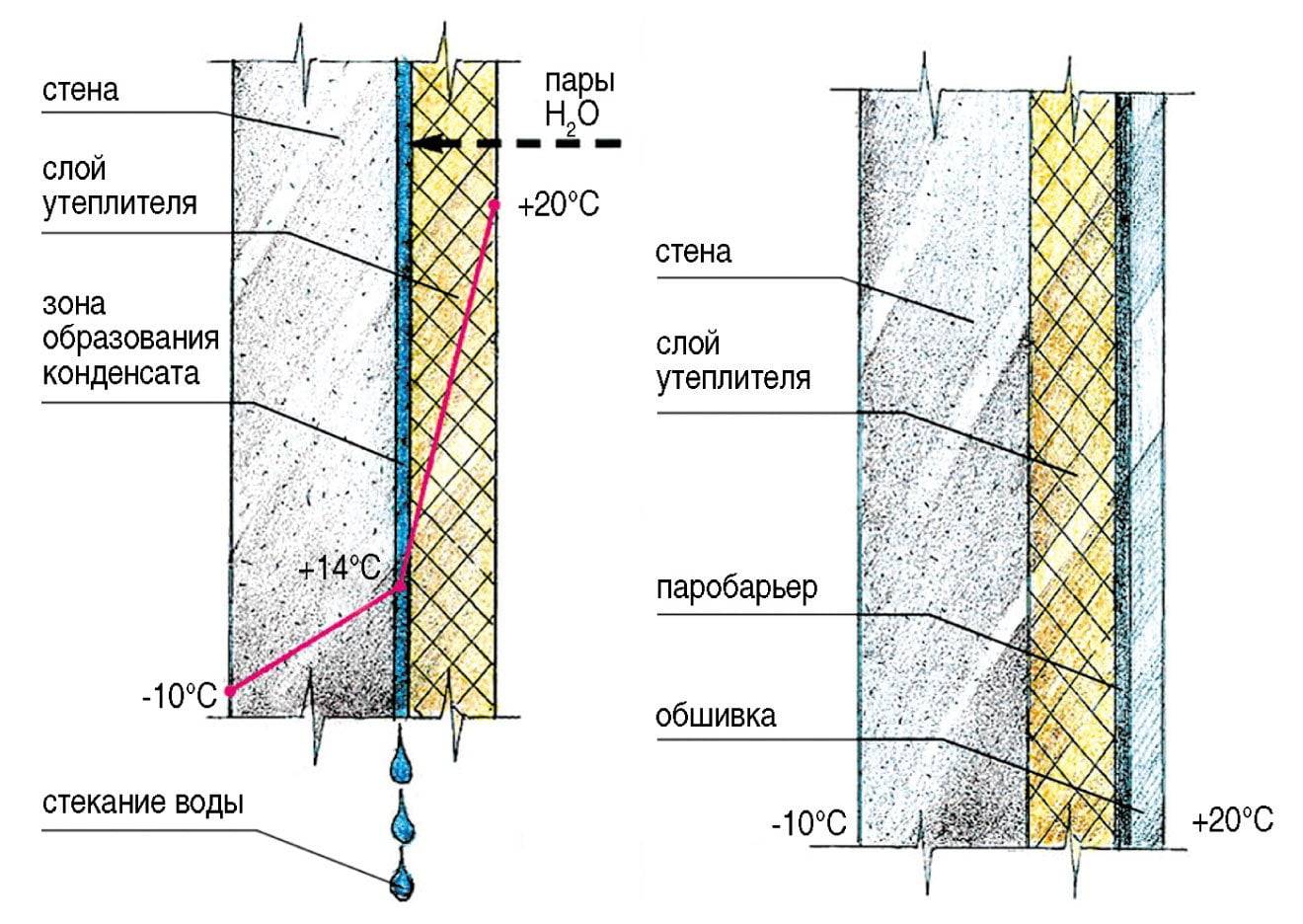

несущей конструкции стены, лучше всего размещать утеплитель снаружи. В этом случае необходимо предусмотреть, хорошую вентилируемость слоя утеплителя, а так же его защиту от непогоды.

Размещать утеплитель внутри помещения можно лишь при низкой влажности
воздуха или небольшом перепаде температур внутри и снаружи вашего помещения.

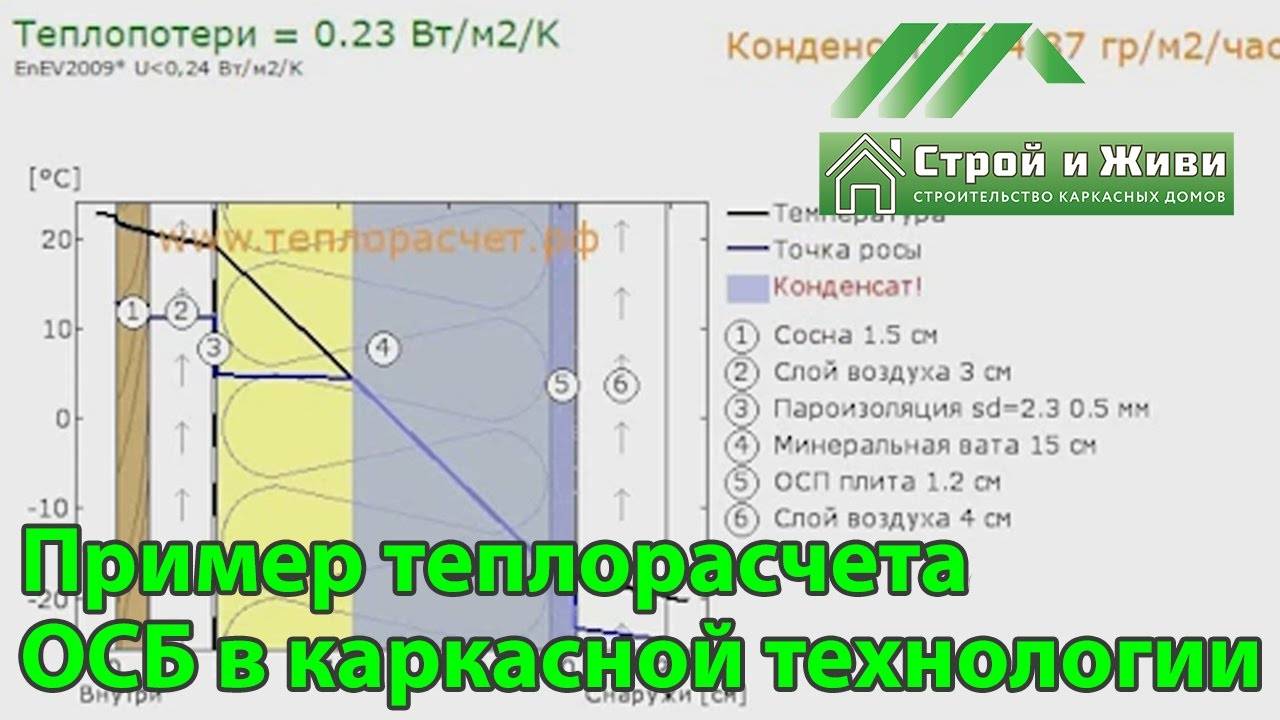

Точка росы – что это и как ее определение в стене смотрите на видео:

О температуре точки росы посмотрите в видео-уроке:

Во время проектирования тепловой изоляции жилых зданий специалистами всегда производится расчет точки росы с целью определения ее положения в наружной стене. Это позволяет понять, в каком месте есть большая вероятность выделения значительного количества конденсата, и таким образом выяснить, насколько выбранный материал ограждения соответствует условиям эксплуатации.

Мы не станем выкладывать здесь расчет точки росы по формулам, который принято делать в строительстве, так как он довольно сложен и громоздок. Кстати, этим пользуются многие недобросовестные продавцы стройматериалов, рассказывая нам о выделении влаги внутри тех или иных утеплителей. Цель данной статьи – помочь обычному домовладельцу самому определить точку росы в стене и использовать это на практике.

Когда внутреннее утепление возможно?

Таблица определения точки росы в зависимости от температуры воздуха и влажности.

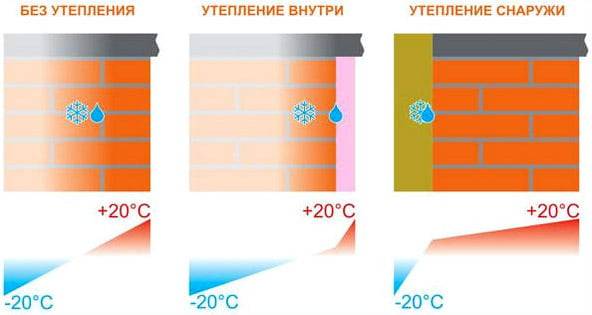

Не всегда можно провести утепление изнутри, так как при неправильно выполненных действиях роса будет постоянно выпадать изнутри, приводя все строительные материалы в полную негодность, создавая некомфортный микроклимат внутри. Рассмотрим, когда делать утепление изнутри не рекомендуется, от чего это зависит.

Можно или нельзя утеплять изнутри? Решение этого вопроса во многом зависит от того, что будет происходить с конструкцией после выполнения работ. Если стена весь год остается в сухом состоянии, то работы по ее теплоизоляции изнутри помещения проводить можно, а во многих случаях даже нужно. Но если она постоянно намокает каждую зиму, то проводить теплоизоляцию нельзя категорически. Допускается утепление только в том случае, если конструкция сухая, а ее намокание происходит крайне редко, например, один раз за десять лет

Но и в таком случае работы надо проводить очень осторожно, так как в противном случае такое явление, как точка росы, будет наблюдаться постоянно

Рассмотрим, от чего зависит возникновение точки росы, как узнать, можно или нет утеплять стены дома изнутри.

Как уже говорили, точка росы возникает из-за таких факторов, как:

  • влажность;
  • температура внутри помещения.

Статья по теме: Как заменить арматуру сливного бачка

Влажность в помещении зависит от наличия вентиляции (вытяжки, приточной вентиляции, кондиционеров и пр.) и от режима проживания, временного либо постоянного. На температуру внутри влияет то, насколько качественно был уложен утеплитель, каков уровень теплоизоляции всех остальных конструкций дома, в том числе окон, дверей, крыши.

Отсюда можно сделать вывод, что последствия для внутреннего утепления зависят от:

  • температуры выпадения конденсатной влаги, то есть от точки росы;
  • от положения этой точки до теплоизоляции и после нее.

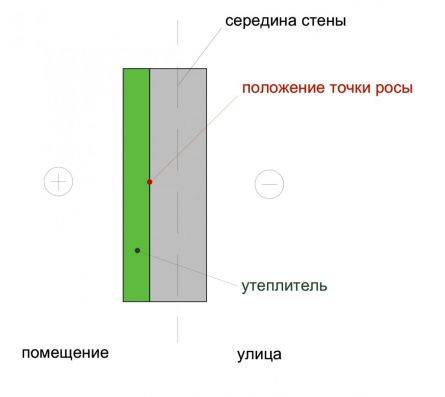

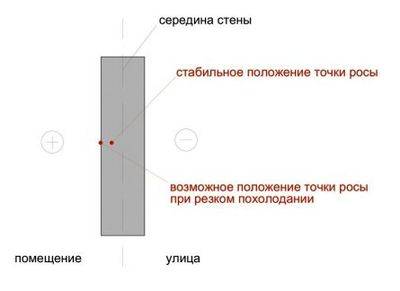

Как определить, где находится точка росы? Такое значение зависит от многих параметров, среди которых необходимо выделить:

  • толщину, материал изготовления стены;
  • среднюю температуру внутри помещения;
  • среднюю температуру снаружи (влияние оказывает климатическая зона, средние погодные условия в течение года);
  • влажность внутри помещения;
  • уровень влажности на улице, который зависит не только от климата, но и от условий эксплуатации дома.

Соберем все факторы в единое целое

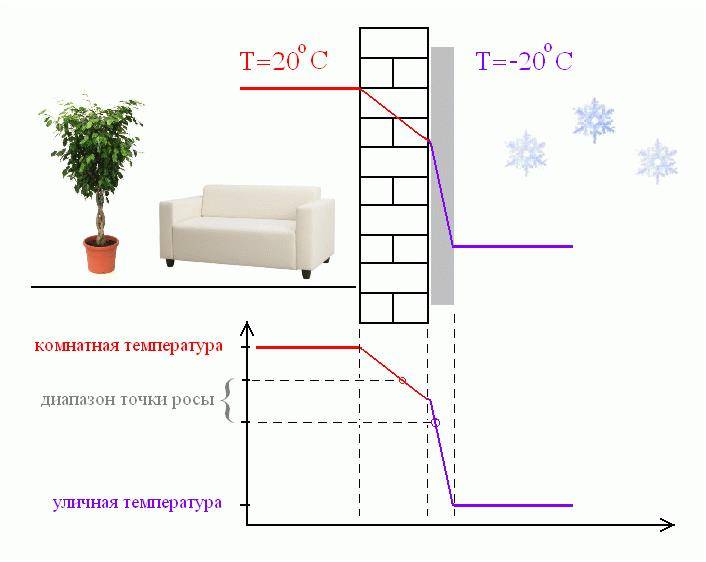

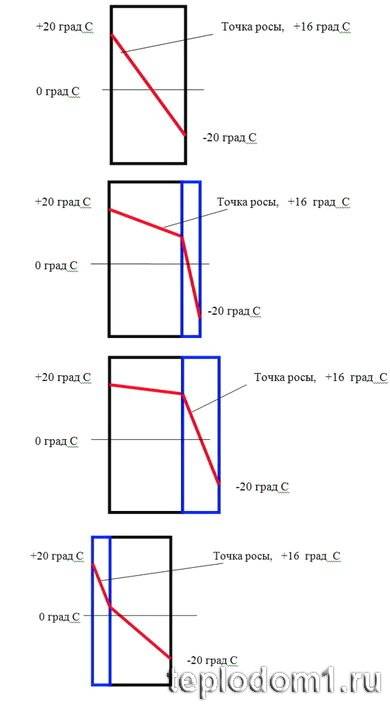

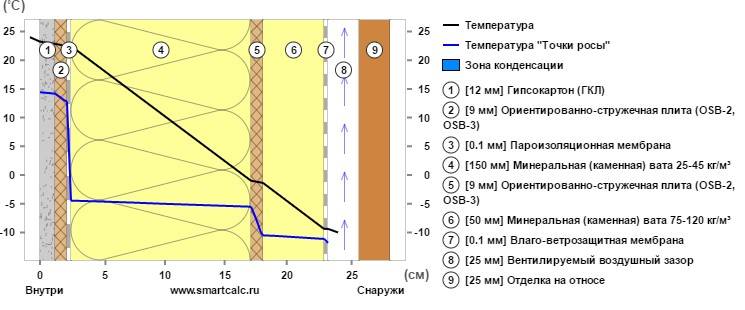

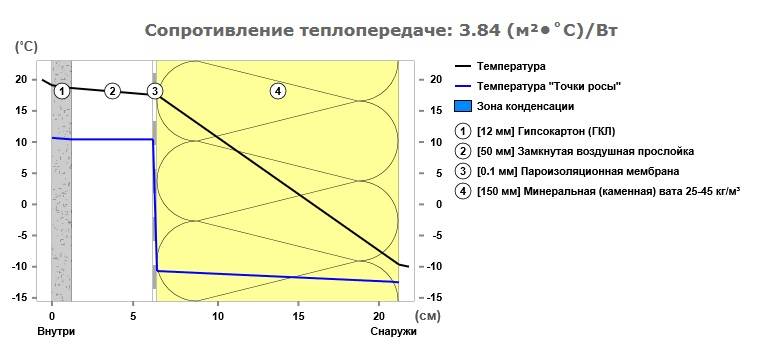

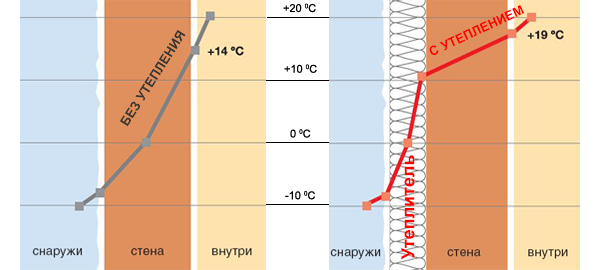

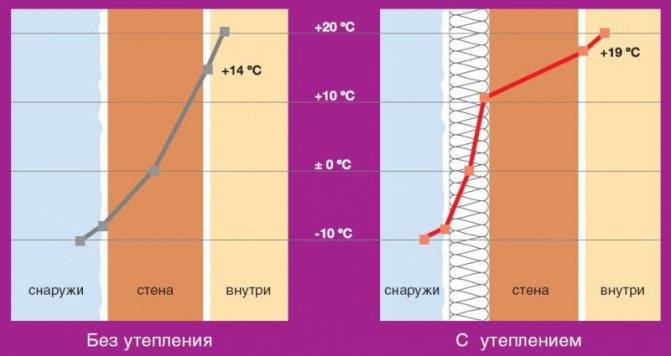

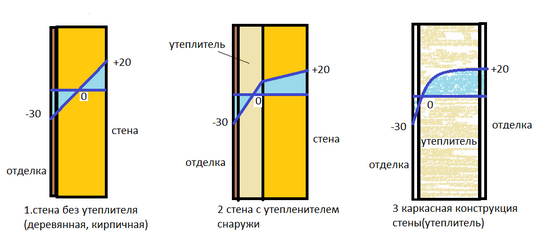

График теплового сопротивления и смещение точки росы при применении утеплителя.

Теперь можем собрать все факторы, которые оказывают влияние на то, где будет располагаться точка росы:

  • режим проживания и эксплуатации дома;
  • наличие вентиляции и ее тип;
  • качество отопительной системы;
  • качество работы при утеплении пенопластом или другим материалом всех конструкций дома, включая крышу, двери, окна;
  • толщина отдельных слоев стены;
  • температура внутри помещения, снаружи;
  • влажность внутри помещения, снаружи;
  • климатическая зона;
  • режим эксплуатации, т.е. что находится снаружи: улица, сад, другое помещение, пристроенный гараж, теплица.

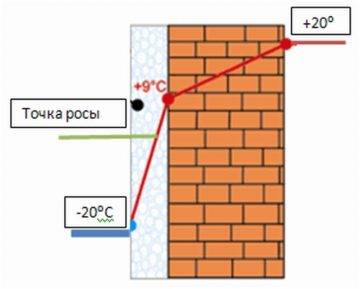

Утепление изнутри возможно, исходя из всех приведенных факторов, в таких случаях:

  • при постоянном проживании в доме;
  • при установке вентиляции согласно всем нормам для конкретного помещения;
  • при нормальной работе отопительной системы;
  • при утеплителе, который уложен для всех конструкций дома, нуждающихся в теплоизоляции;
  • если стенка сухая, имеет необходимую толщину. Согласно нормам, при утеплении пенопластом, минеральной ватой и прочим материалом толщина такого слоя не должна быть больше, чем 50 мм.

Статья по теме: Навес из поликарбоната, пристроенный к дому: монтаж, фото

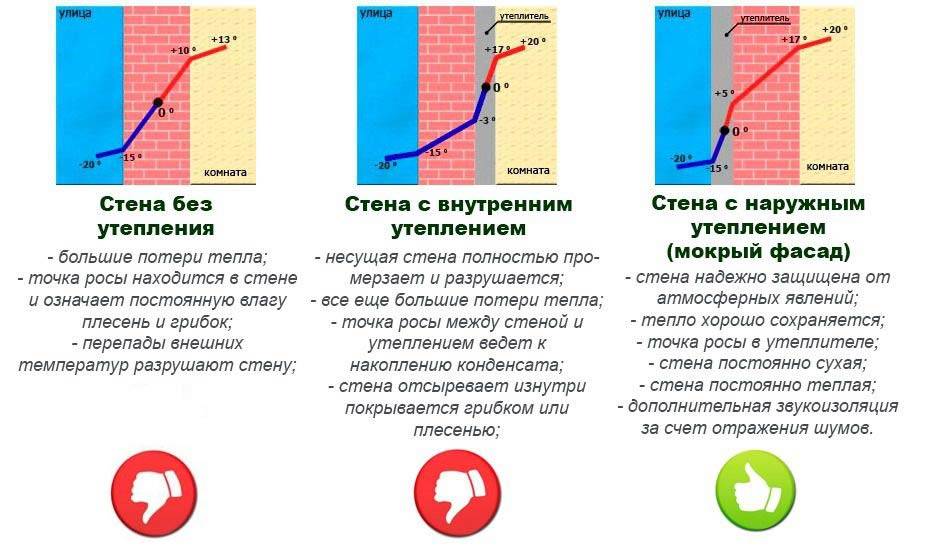

В остальных случаях выполнять утепление изнутри нельзя. Как показывает практика, в 90% случаев стенки дома можно теплоизолировать только снаружи, так как обеспечить все условия довольно сложно, а часто не совсем осуществимо.

Откуда берется конденсат на окне?

Конденсат на пластиковых окнах служит причиной появления плесени и грибка на откосах, стенах и потолке, излишней влажности воздуха, загнивания корневой системы комнатных растений и, наконец, это просто выглядит неэстетично.

Основные причины образования конденсата:

  • неравномерное и недостаточное отопление;
  • плохая вентиляция;
  • излишняя влажность.

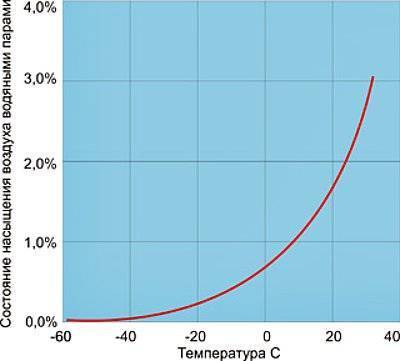

С точки зрения физики это явление объясняется понятием «точка росы». Значение точки росы — это температура, при которой воздух больше не может удерживать влагу. Когда температура в помещении опускается ниже точки росы, влага конденсируется и выпадает на самой холодной поверхности в помещении – то есть на оконных стеклах.

Какой стороной класть укладывать пароизоляцию

А вы берите обычную пароизоляционную пленку, тогда и не сторону не нужно будет смотреть. Но если уже взяли специализированную паропленку, то смотрите в инструкцию. там ВСЁ написано. Просто не ленитесь или строителей заставьте.

Кроме производителя как правильно класть пароизоляцию его производства никто не знает, к каждого из них свои пометки. Но логично, чтобы часть с его брендом была внутри и мы ее видели, они же для нас старались!

У Изоспана-Б все просто. Шероховатая поверхность внутри, на ней остается влага, гладкая сторона этой паропленки ставится к утеплителю.

На этом вопросы о том, как укладывать пароизоляцию заканчиваются. Вы можете залезть на сайт производителя пароизоляционной пленки и посмотреть там точные сведения, например на сайт Ютафола (у изоспана нет нормального сайта).

Как рассчитать точку росы

По математической формуле

Проведение расчётов вручную по формуле – довольно точный способ. Однако для использования формулы предварительно надо определить несколько других показателей. Выглядит формула следующим образом.

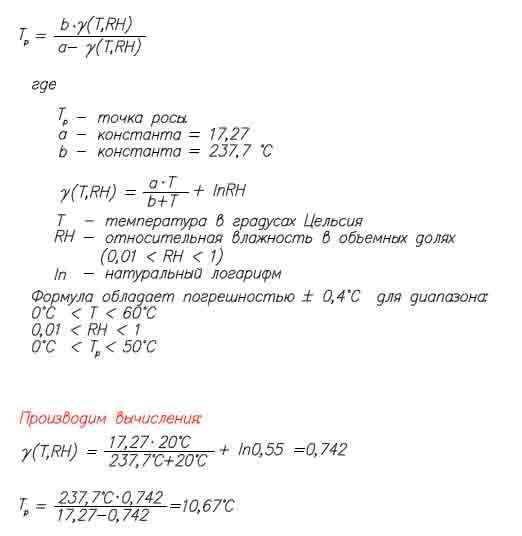

Формула для расчёта точки росы

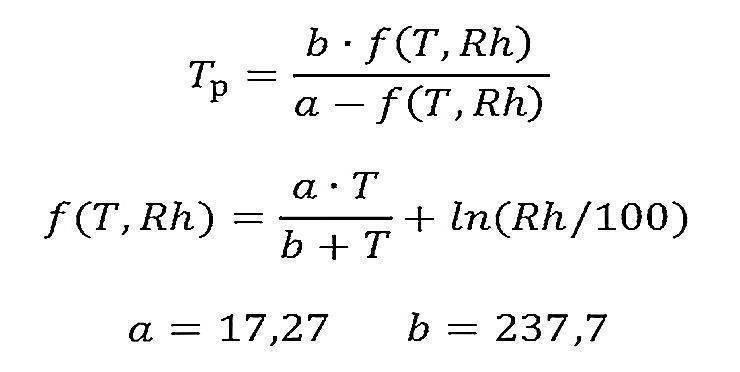

Как видно из рисунка, a и b – постоянные величины. Т – температура воздуха. Rh – относительная влажность воздуха. Такой метод подсчёта даст результат с погрешностью в 0,5ºС.

С помощью онлайн-калькулятора

Поскольку расчёт с помощью формулы вручную подходит не всем (из-за недостаточных знаний в математике либо отсутствия времени), в сети Интернет в открытом доступе размещены онлайн-калькуляторы, которые рассчитывают точку росы на основании введённой информации. Пользоваться ими совершенно несложно: надо только ввести исходные данные (температура атмосферного воздуха и относительная влажность). Результат расчётов появится на экране.

Программы-калькуляторы

Увязать показатель точки росы и предполагаемые последствия неправильного утепления под силу не каждому. Для этого нужны специфические знания в физике и строительстве. Поэтому помимо обычных калькуляторов, рассчитывающих эту величину, созданы программы с расширенными возможностями. Они также находятся в свободном доступе и ими можно воспользоваться в режиме онлайн.

Такие программы при расчёте учитывают множество параметров:

Населённый пункт, в котором построено (строится) здание. Тут же появляется статистика среднемесячных температур, относительной влажности, давления в этом регионе.
Вид помещения. Очевидно, что влажность воздуха в ванной будет выше, чем в комнате, а это в свою очередь влияет на вид допустимого утеплителя.
Тип конструкции. Здесь на выбор предлагается стена, перекрытие, чердачное перекрытие и другие позиции.
Слои конструкции

Здесь принимается во внимание, что находится за утепляемой стеной – другое помещение либо улица.
Материал перекрытия или стены.
Температура и относительная влажность внутреннего и наружного воздуха.

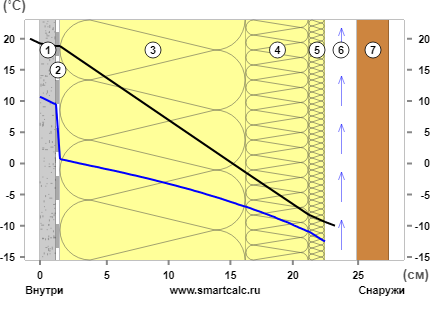

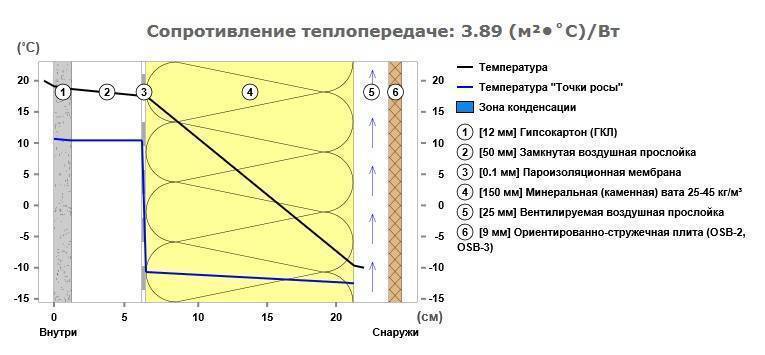

После заполнения всех необходимых полей программа составит график точки росы.

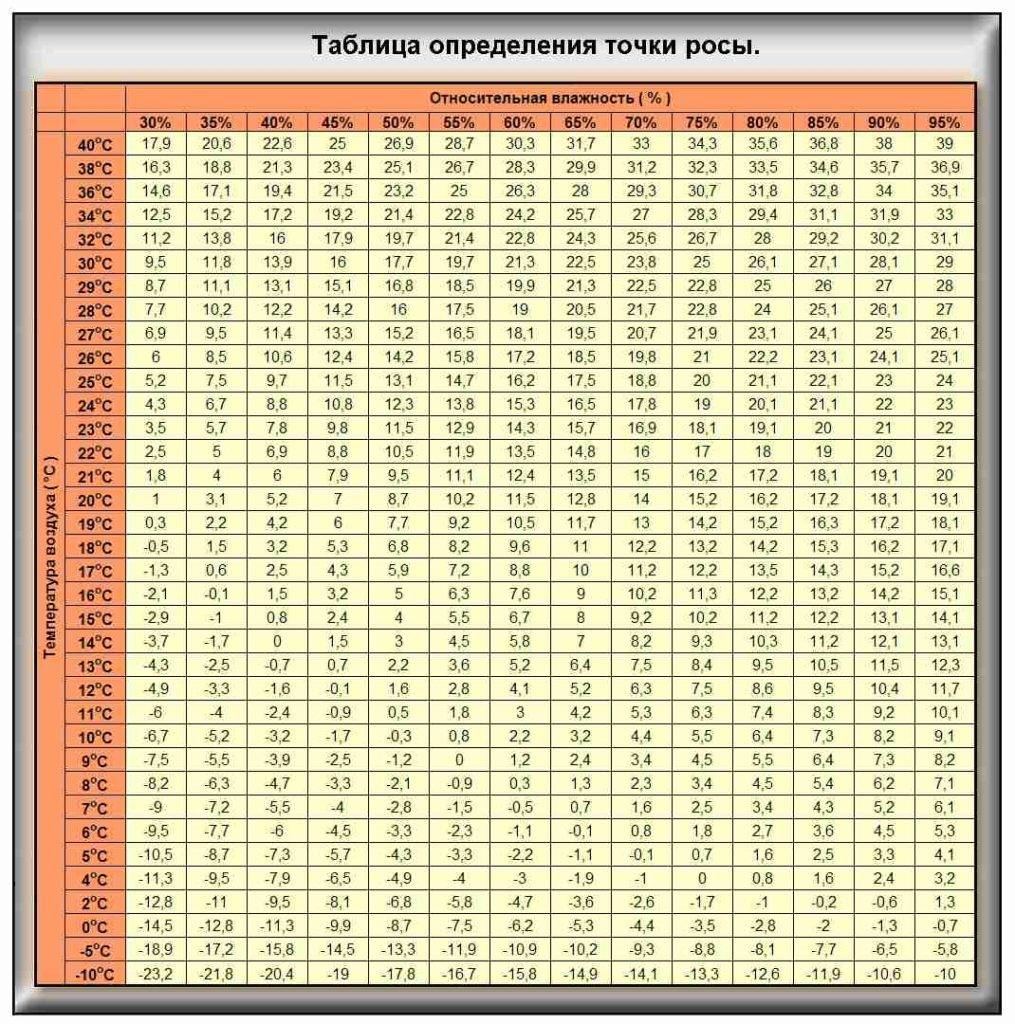

Таблица определения точки росы

При необходимости быстро получить значение точки росы применяются таблицы. Данные таблиц весьма неточные и дают приблизительный результат. Зато пользоваться ими легко и быстро: достаточно только найти нужную ячейку на пересечении столбца и строки с нужной температурой и относительной влажностью воздуха.

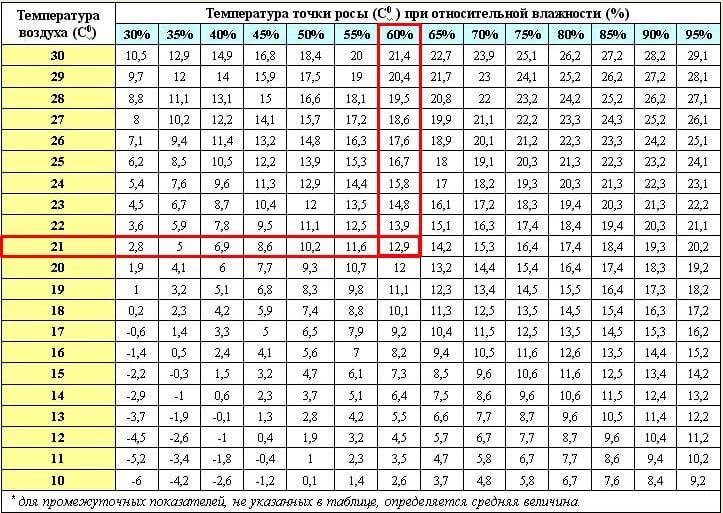

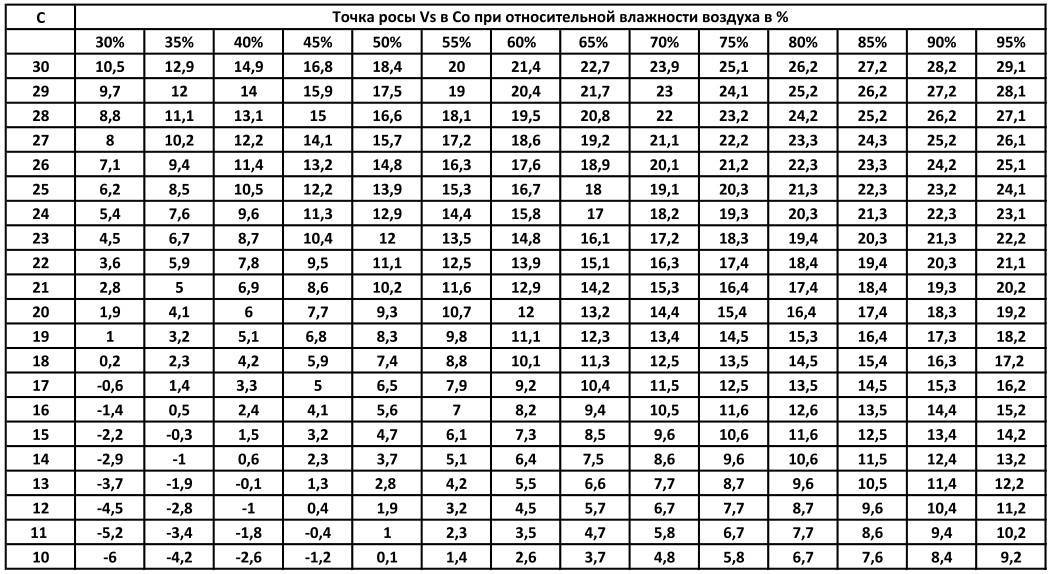

Таблица 1. Определение точки росы по двум показателям.

Определение точки росы по двум показателям

Специальные инструменты

В метеорологии придуманы специальные инструменты, позволяющие определить точку росы. Однако даже для расчёта по математической формуле или любым другим методом, описанным выше, нужны свои инструменты.

Температура измеряется термометром, влажность – гигрометром. Для удобства в данном случае подойдёт инструмент, способный замерять и температуру, и влажность воздуха – цифровой термогигрометр.

Этот инструмент сочетает в себе функции градусника и гигрометра

Кроме того, существуют приборы, сочетающие в себе несколько функций: измерение температуры, влажности, расчёт точки росы и запоминание информации.

В большинстве случаев работа с таким прибором выглядит следующим образом.

Включите прибор

Обратите внимание на заряд батареи. Так выглядит один из популярных приборов

Поднесите наконечник сенсора к исследуемой поверхности под прямым углом

Правильное положение прибора обеспечит точность замеров

Чтобы зафиксировать данные замера, нажмите кнопку Hold в меню. Так Вы сможете ознакомиться с результатом в комфортном положении прибора. Зафиксировать – еще не значит сохранить

Для сохранения данных нажмите кнопку Save. Возможность сохранения избавляет от необходимости записывать данные в блокнот

При необходимости перенести информацию на компьютер подключите прибор к сети через USB. Подключить измеритель точки росы к компьютеру не сложнее, чем мобильный телефон

Скопируйте данные на компьютер. Компьютер – надежное хранилище данных

Работа с приборами для измерения точки росы проста даже для человека без специальной подготовки. Интерфейс интуитивно понятен, а при возникновении вопросов следует обратиться к инструкции.

Определяем место конденсации

Для того чтобы выполнить расчет необходимо знать:

  • коэффициенты теплового сопротивления стены и утеплителя, λ1 и λ2, Вт/(м•К);
  • толщину стены и утеплителя, h1 и h2 , м;
  • температуру воздуха внутри дома, t1, °С;
  • влажность воздуха, %;
  • точку росы, °С;
  • температуру за пределами здания, t2, °С.

Прежде чем приступить к расчету, примем, что по толщине всех слоев изменение температуры будет линейным. Необходимо найти температуру в месте соприкосновения стены и утеплителя. После этого надо будет построить график, отражающий изменение температуры по толщине стены. Построенный график поможет найти искомую точку.

Для этого следует найти отношение значение теплового сопротивления стены и утеплителя. Воспользовавшись специальной формулой, можно будет найти температуру на границе слоя. Зная температуру с одной и с другой стороны слоя, не составит труда построить линейный график. По нему можно будет отследить изменение температуры в по всей толщине стены, чтобы понять, в каком именно месте будет образовываться конденсат.

Пример расчета

Чтобы выполнить расчет, примем, что у нас есть железобетонная стена h1=36 см, утепленная пенопластом толщиной h2=10 см. У железобетона коэффициент теплового сопротивления равен λ1=1,7 Вт/смК. Для пенопласта этот показатель λ2= 0,04 Вт/смК. Внутри дома температура t1= +20 град, за его пределами – t2= -10 градусов. Влажность воздуха внутри и снаружи примем одинаковой – 50%. По таблице значение конденсации составит 9,3 градуса.

Чтобы найти тепловое сопротивление стены и утеплителя необходимо найти отношение их толщины и коэффициента теплового сопротивления h/ λ. Получаем для стены h1/λ1=0,36/1,7=0,21 вт/м²К, утеплителя h2/λ2 0,1/0,04= 2,5 вт/м²К.

Далее определяем отношение теплового сопротивления стены и пенопласта n=0,21/2,5=0,084. Учтя найденное значение, можно найти перепад температур следующим образом: Т= t1-t2n = 20-(-10)0,084=2,52 град.

Отсюда, на границе слоя температура будет t1-Т=20-2,52=17,48 град.

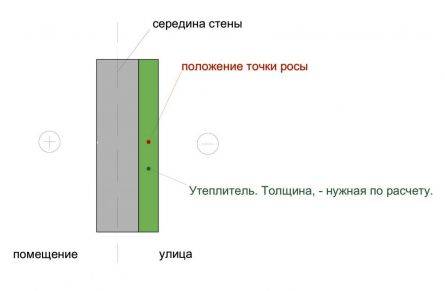

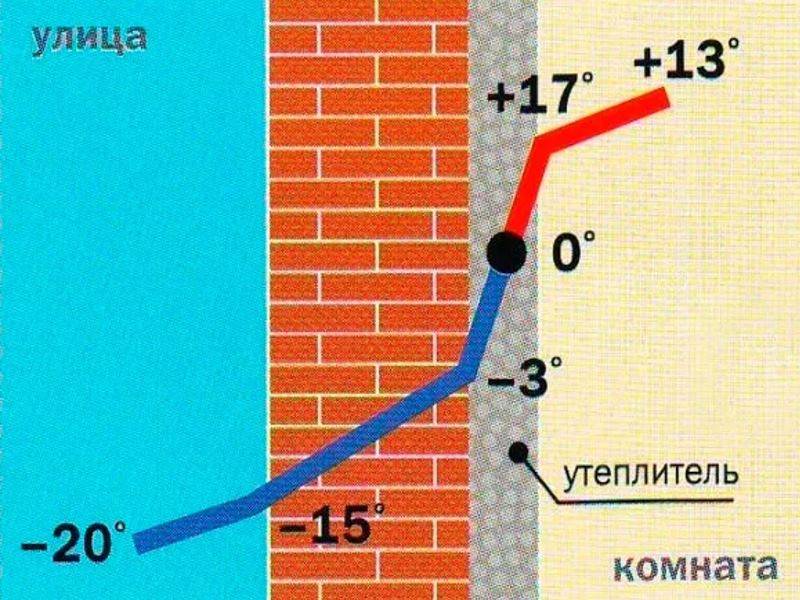

Чтобы найти, где будет находиться искомое место, следует построить примерный график, характеризующий перепад температуры по толщине стены, проведя прямую через две точки. В том месте, где температура будет 9,3 градуса, и будет образовываться конденсат.

Анализируя полученный график, важно понять, будет ли место образования конденсации находиться в утеплителе или нет. В таком случае даже при значительном ухудшении погодных условий удастся избежать нежелательного увлажнения стены

Если же она окажется за пределами слоя теплоизоляционного материала, значит, самое время задуматься о достаточности толщины утеплителя.

Если в настоящий момент улучшить теплоизоляцию стен не представляется возможным, то единственным выходом может стать обогрев помещения. Нагревая воздух изнутри, можно будет сместить точку конденсации в направлении улицы. Как следствие, внутри здания будет находиться намного комфортнее.

Заключение

Итак, точка росы внутри строительных конструкций присутствует всегда, при этом рассчитать количество образующейся влаги по формулам весьма сложно, можно лишь определить зону конденсации. А это дает возможность принять меры по удалению влаги, а иногда и вовсе предотвратить ее появление с помощью паронепроницаемых утеплителей.

Утепление стен – один из главных вопросов при строительстве. С первого взгляда может показаться, что очень просто его решить – выбирай тот, который подходит по климатическим условиям и финансам, и утепляй. Однако, это не так. Существует ряд технических условий, которые необходимо выполнить, чтобы стены дома в холодное время года не сырели внутри и не промерзали снаружи.

Одним из этих условий является утепление дома так, чтобы точка росы находилась ближе к наружной стене, и ни в коем случае – внутри дома. Для этого нужно уметь определить, где будет расположена точка росы при разных условиях, чтобы исключить возможность образования конденсата на стенах внутри помещения.
