Тонкости монтажа труб для теплого пола

Советы профессионалов

Перед установкой гидроизоляционного полотна необходимо хорошо очистить поверхность и убрать весь мусор. Также не допускается наличие сколов и трещин – их необходимо заделать перед началом работ.

Изоляция должна быть уложена встык либо внахлёст. Места соединений стоит заклеить широким скотчем. В участках прилегания стен также можно оставить немного изоляции, которая в дальнейшем будет накрыта стяжкой. Весь черновой пол необходимо скрыть изоляционным материалом.

Планки крепления труб устанавливаются на одинаковом расстоянии (50-70 см), перпендикулярно к стене, где будет размещаться коллектор.

Коллектор монтируется до того, как укладываются трубы. При его установке необходимо убедиться, что поверхность выдержит необходимые нагрузки: вес самого оборудования и всех соединительных элементов.

Для предотвращения образования трещин в больших помещениях профессионалы разделяют площадь обрабатываемой поверхности на сегменты с помощью демпферной ленты. Труба подачи подключается только по направлению от коллектора.

В обязательном порядке необходимо проводить испытание готовой конструкции трубопровода. Проверка осуществляется под давлением не менее 5 атмосфер и сроком не менее одного дня. В момент заливки стяжки систему отключают.

Даже при самостоятельной установке тёплого водяного пола есть работы, которые лучше доверить узкому специалисту. Например, подключение коллектора после насоса котла и перед другими радиаторами должно осуществляться только профессионалами. Установку термостатов также лучше доверить специалисту.

Монтаж водянного теплого пола вы можете посмотреть в этом видео.

От каких параметров зависит шаг трубы

Многие задаются вопросом, с каким шагом рациональнее и эффективнее укладывать теплый водяной пол. Данный параметр влияет на мощность нагрузки. Она подразумевает стабильность нагрева всего помещения. Шаг контура напрямую зависит от диаметра используемой трубы (16, 20, 25 мм). Диапазон – от 100 до 500 мм. Наиболее востребован шаг в 150, 300 или 400 мм.

Например, наиболее эффективный шаг в нагревательной системе при мощности в 50 Вт/кв.м – 300 мм. Шаг трубы 16 для теплого водяного пола актуален для комнат, требующих особенно сильного обогрева на постоянной основе. Например, в тех участках, где теплопотери больше (вдоль наружной стены, у двери и т.д.), оптимальный шаг – 200 мм. Соответственно, при мощности в 80 Вт/кв.м шаг прокладки водяного теплого пола рекомендуют уменьшать (до 150 мм).

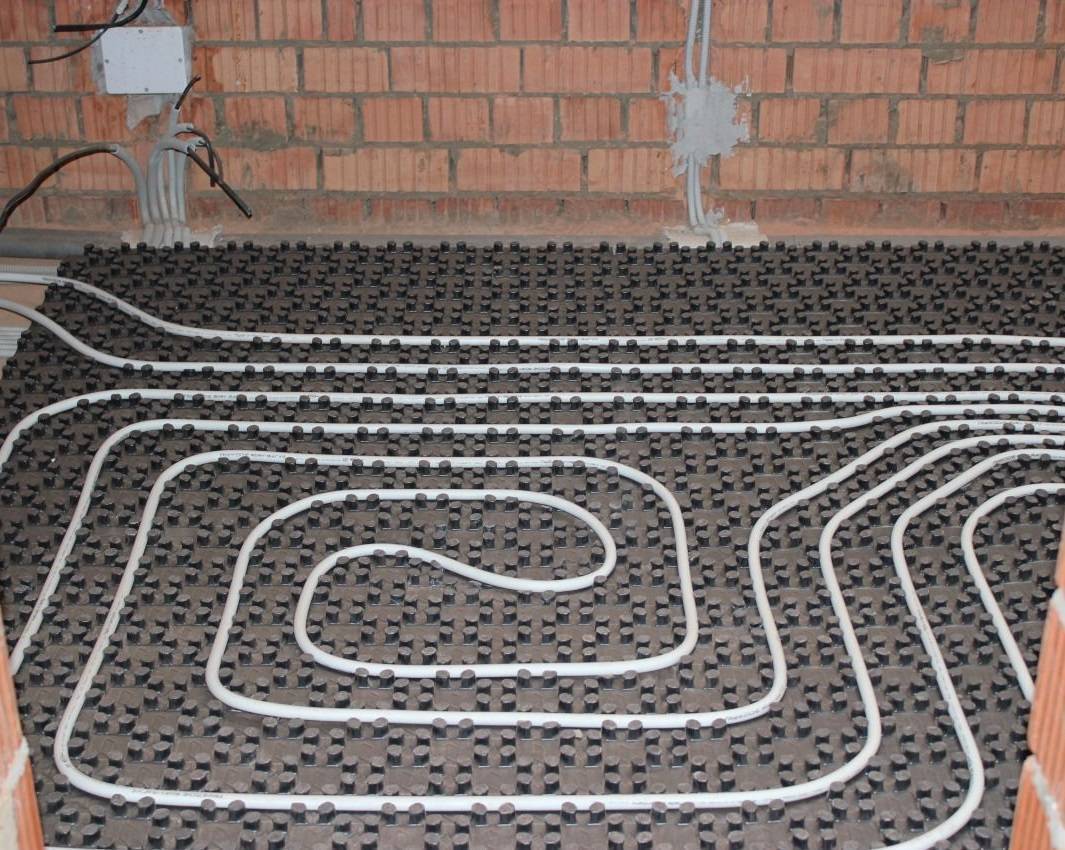

Наиболее простая в исполнении техника укладки контура – спираль. Трубы укладываются с изгибом в 90 градусов. В технологии «змейка» изгиб составляет 180 градусов. Этот момент немного усложняет монтаж нагревательной системы. Если помещение большое или имеет особенности в зонировании, то используют двойные схемы.

Важно! Контур должен укладываться из цельной трубы без нахлестов и повреждений

Оптимальный шаг трубы теплого водяного пола определяется во время расчетов системы и составления проекта. При слишком большом шаге повышается чувствительность человека и становится ощутима разница в перепаде температур напольного покрытия.

Недопустимо использовать маленький шаг для труб с большим диаметром и наоборот. Подобные ошибки в монтаже нагревательной системы приводят к перегреву контура или тепловым провалам. Это способствует нарушению работы теплого пола как единой и эффективной системы.

Важно! Для увеличения эффективности работы системы, каждый раз увеличивая расстояние между трубами, поднимают температуру воды. Кроме размера контура на шаг имеет влияние тип и габариты комнаты, а также расчеты тепловой нагрузки. При нагрузке в 50 Вт/кв.м наиболее рациональным расстоянием между трубами станет значение в 300 мм

При нагрузке в 80 Вт/кв.м – 150 мм. Последний вариант оптимален для ванной комнаты, где температура напольного покрытия имеет самое важное значение в любое время года

При нагрузке в 50 Вт/кв.м наиболее рациональным расстоянием между трубами станет значение в 300 мм. При нагрузке в 80 Вт/кв.м – 150 мм

Последний вариант оптимален для ванной комнаты, где температура напольного покрытия имеет самое важное значение в любое время года

Кроме размера контура на шаг имеет влияние тип и габариты комнаты, а также расчеты тепловой нагрузки. При нагрузке в 50 Вт/кв.м наиболее рациональным расстоянием между трубами станет значение в 300 мм. При нагрузке в 80 Вт/кв.м – 150 мм

Последний вариант оптимален для ванной комнаты, где температура напольного покрытия имеет самое важное значение в любое время года

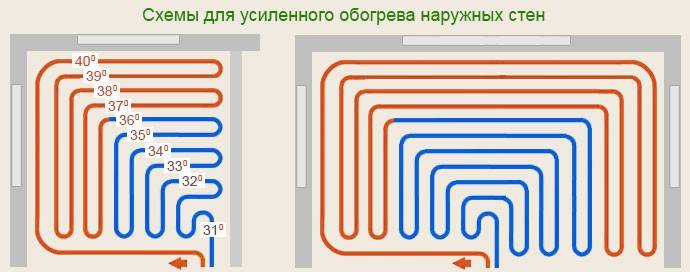

Кроме техники постоянного шага существует переменный вариант укладки контура. Суть заключается в более плотном расположении труб на конкретном участке. Обычно подобную технологию используют вблизи наружных стен, окон и у дверей. Данные зоны характеризуются большими теплопотерями. Учащенный шаг – это 60-65% от стандартного. Самое эффективное расстояние: 150 или 200 мм при размере трубы в 20 или 22 мм. Количество рядов определяют в процессе монтажа.

Переменное или смешанное расстояние между контурами практикуют в помещениях неосновного назначения, где нет острой необходимости постоянного обогрева, а также в местах с большими теплопотерями.

Перед прокладыванием контура подготавливают поверхность. Для этого необходимо обеспечить ее равномерность. Допустима погрешность в 3 см. Наличие бугров, провалов и неровностей приводит к тому, что после запуска нагревательной системы обогрев помещения будет происходить неравномерно. Вдоль стен комнаты укладывают демпферную ленту. Она снизит риск возникновения трещин при высыхании стяжки.

Также на этапе подготовки укладывают теплоизоляцию. Ее плотность остается в пределах 35 кг/куб.м. Последним подготовительным этапом становится укладка арматурной сетки. Она послужит основанием для креплений контура и поможет равномернее распределять тепло. Рекомендуется использовать специальные панели для укладки труб для водяного пола, значительно облегчающие процесс монтажа.

Анатомия полипропиленовых труб

Внешне существующие разновидности (ПП) труб практически не отличаются друг от друга. Однако при подробном изучении можно найти отличия в структуре стенок. Эти особенности влияют на сферы использования и специфику монтажа труб из полипропилена.

Классификация ПП материала

Эксплуатационные свойства труб и параметры сварного шва зависят от технологии производства материалы. В зависимости от исходного сырья выделяют такие группы ПП, как:

1. PPH. Представляет собой однослойное изделие на базе гомополипропилена, которое востребовано для обустройства промышленных водопроводов или систем подачи холодной воды.
2. PPB. Обладают однослойной структурой и создаются из блоксополимера. Разрабатываются для организации водоснабжения или обогрева помещений. Способны транспортировать горячую воду, прогретую до +70°C.
3. PPR. Однослойный материал. Из этой разновидности создаются трубы для систем подачи воды или обогрева с максимально допустимым температурным показателем +70°C
4. PPS. Специализированный тип полипропилена с огнеупорными свойствами. Диапазон рабочих температур составляет до +95°C.

При 80 градусах армированные ПП трубы удлиняются на 2-2,5 мм/м, а обычные однослойные – на 12 мм/м

Еще в продаже предоставляются многослойные конструкции с армированным покрытием. Их отличает дополнительная оболочка из алюминия, которая подавляет температурные удлинения, делая водопровод безопасным и долговечным. Перед пайкой следует снять верхний полимерный слой и алюминиевое покрытие.

Как выглядит маркировка?

Менеджеры магазина должны знать маркировку даже если она на другом языке, и в другой последовательности.

Чтобы обустроить водопровод из полипропилена своими руками, необходимо приобрести подходящие конструкции в строительном гипермаркете

Для этого важно ознакомиться с некоторыми маркировками и условными обозначениями

Для бытовых целей принято использовать 4 разновидности труб с разным значением PN:

1. PN10 – разрабатываются ХВС.
2. PN16 – востребованы при организации ГВС и ХВС.
3. PN20 – такие трубы подходят для работы с горячей водой и обогревательными системами.
4. PN25 – трудновоспламеняемый тип полипропиленовых труб, который можно применять при обустройстве обогревательных систем.

Представители этой группы характеризуются увеличенной линейной длиной, поэтому они имеют армированное покрытие или стекловолокно. Наличие такой защиты снижает расширение при термическом воздействии.

Полипропиленовые конструкции, которые продаются на рынке, могут отличаться цветом. Наиболее распространенными считаются белые и серые модели. Однако оттенок их поверхности не влияет на качество и прочность.

Еще на конструкции наносят специальные полосы, которые определяют сферу их применения. Модели для холодного водоснабжения обозначаются синим оттенком, горячего – красным. Есть и универсальные варианты с оранжевым цветом. Другие бренды руководствуются иной маркировкой и наносят красную маркировку на изделия для систем обогрева и горячего водоснабжения.

Внешний вид и внутренняя структура

Чтобы снять фаску с армированной пп трубы приобретете шейвер.

Хорошие ПП трубы отличаются круглой формой в срезе с одинаковой толщиной стенок и армированного покрытия. Любые разрывы или следы деформаций недопустимы.

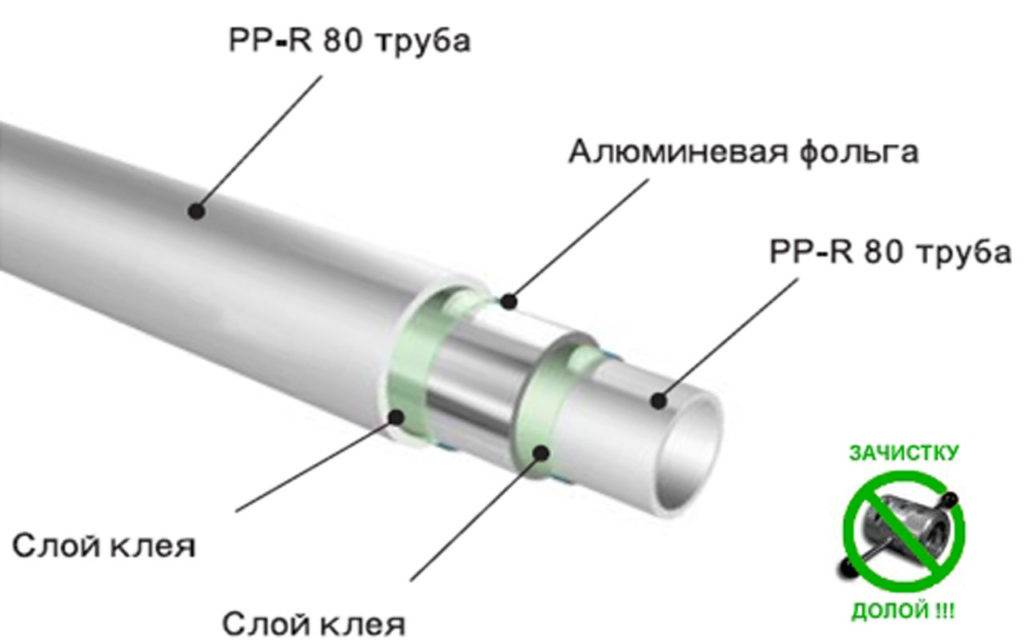

Внутренняя структура включает в себя 3 отдельных слоя:

1. Внутренний.
2. Внешний.
3. Средний.

Первый и второй слои выполнены из полипропилена, а последний – из алюминия или стекловолокна. Качественная конструкция обладает гладкой поверхностью, на которой нет дефектов.

Особенности применения полипропиленовых труб для оборудования теплых полов

На фотографии показаны два варианта изготовления труб, с алюминиевой прослойкой и со стекловолокном в середине.

Наличие армирующего слоя позволяет свободно трубопроводу, замурованному в бетонную стяжку выдерживать температуры до 950С и давление воды до 10 атм.

Существующая маркировка труб из полипропилена

Для того, что бы не допустить ошибки уже в процессе монтажа, следует разобраться с существующей маркировкой на изделия из полипропилена. Сегодня компании – изготовители предлагают на рынке следующие типы полипропиленовых труб:

• PN10, маркировка, которая стоит на обычных изделиях с однородной полимерной структурой. Эти расходные материалы идут на оборудование обычных систем водоснабжения при рабочей температуре воды в 200С и с рабочим давлением до 10 атм. Диаметр такой трубы обычно варьируется в пределах 20-110 мм.
• PN16, маркировка соответствующая однородному изделию, которое может использоваться для монтажа теплых водяных полов. Допустимый параметр температуры теплоносителя не должны превышать 800С. Допускается рабочее давление — 10 атм. Наружные диаметры аналогичны изделиям типа PN10, однако в данном случае имеет место увеличенная толщина стенок трубы.
• PN20, маркировка для однородной трубы, в которой допускается циркуляция горячей воды температурой до 950С. Здесь допускается уже рабочее давление не более 6 атм. Трубы выпускаются диаметрами 20-110 мм.
• PN20 AL (PN20 GF), маркировка для полипропилена, в котором присутствует армированный слой из алюминия или из стекловолокон. По всем остальным параметрам эти изделия соответствуют трубам с маркировкой PN20. Основное отличие от других расходных материалов, меньший коэффициент теплового расширения (КТЛР).

Схема укладки

Для правильного проведения монтажных работ во время разработки проекта составляется четкая схема того, как именно будут располагаться трубы. Наиболее популярными схемами укладки является одинарная или двойная змейка, а также спираль.

При этом важно соблюдать рекомендованные специалистами параметры:

• Средний параметр длины нагревательного водяного контура рекомендован в пределах 40-60 м. В любом случае, делать трубопровод длиннее 120 м не эффективно.
• Минимальное значение шага укладки труб – 10 см, максимальное – 35 см. Если комната имеет сложную форму, или когда требуется увеличить уровень обогрева, допускается использование различных дистанций между отдельными витками контура. Уменьшение шага укладки разрешается возле наружных стен или входной двери.
• Чтобы уложить демпферную ленту, от стен по периметру делается отступ в 20-30 см.

Способы укладки

Чтобы грамотно уложить теплый пол, нужно внимательно и четко соблюдать технологические инструкции и рекомендации. Непосредственную укладку следует начинать с подсоединения среза трубы к блоку управления. Далее магистраль располагается по выбранной схеме, цельным путем, без дополнительных соединений (принцип однотрубной системы отопления).

Чтобы общая нагрузка правильно распределялась по всей протяженности линии, а контуры не смещались, нужно выбрать оптимальный вид крепления трубы к основанию.

Выделяют такие способы:

• проволокой к армированной сетке;
• крепежной лентой к слою изоляции;
• строительной клипсой.

Уложенный и зафиксированный трубопровод нужно подключить к коллектору. Подключение осуществляется подсоединением свободного конца трубы к регулирующему прибору.

Далее проводится опрессовка, то есть тестирование на наличие неисправностей в системе. В первой стадии под значительно увеличенным давлением (0,7 МПа) в магистраль запускается горячая вода. Для коллектора устанавливается максимально эффективная программа. Испытания проводятся в течение получаса. За это время давление воды не должно уменьшиться более, чем на 0,07 МПа. Вторая стадия опрессовки длится уже не менее пары часов, но под низким давлением (1 МПа). В результате проведения проверки этот показатель не должен упасть более, чем на 0,025 МПа.

Получив положительные результаты тестирования, можно приступать к заливке стяжки бетонным раствором, куда для увеличения густоты рекомендуется добавлять песок.

Основные требования к скрытым коммуникациям

Строительными нормами и правилами, к которым относится нормативный документ СНиП 2.04.01-85, регламентируются правила расположения водопроводных труб в стенах – их полезно знать при проведении монтажных работ. В документальных актах указаны следующие основные нормативы устройства водопроводных линий в стенах:

• Запрещено штробление несущих стен, так как это снижает их прочность и соответственно приводит к снижению устойчивости всего сооружения.
• В стены разрешено укладывать только цельные конструкции, соединенные методами спайки или сварки. Если соединение разборное, обеспечивают к нему доступ установкой смотровых люков или съемных панелей.
• При прокладке трубопровода из металлопластиковых или металлических элементов следует учитывать размещение электропроводки, во время штробления электрическая линия в месте работ должна быть обесточена.
• Штроба должна прокладываться с учетом расширения материала трубопровода при нагреве, ее глубину и ширину рассчитывают на максимальное увеличение диаметра проходящих труб. Рекомендуется устанавливать компенсационную развязку на каждые 3 погонных метра труб, проводящих горячую воду.

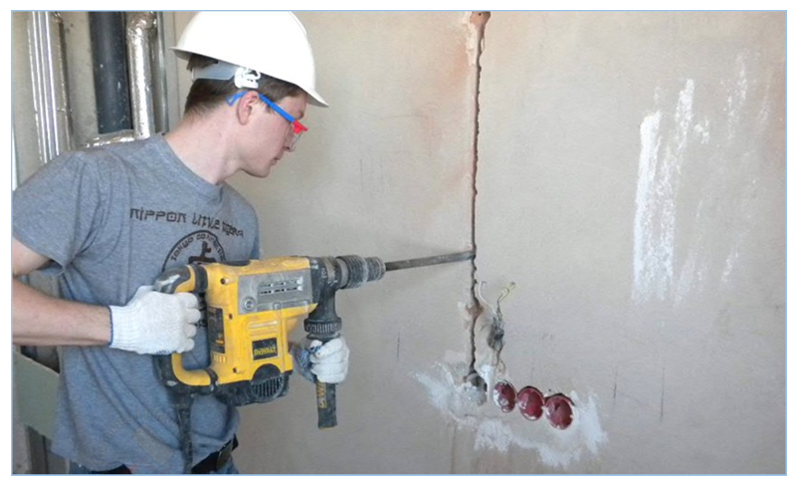

Рис. 2 Пример выполнения штробления перфоратором

• Крепление труб производят при помощи хомутов, при установке трубопровод не должен соприкасаться со стенками канала – это способствует появлению посторонних звуков при эксплуатации.
• Помещенный внутри стен трубопровод горячего водоснабжения рекомендуется помещать в теплоизолятор (Энергофлекс) для снижения потерь тепла в линии.
• При заделке штробы материал не следует сильно уплотнять, желательно оставлять воздушные полости в случае линейного расширения труб.

Схема укладки

Прокладка водопровода для теплого водяного пола осуществляется одним из перечисленных способов:

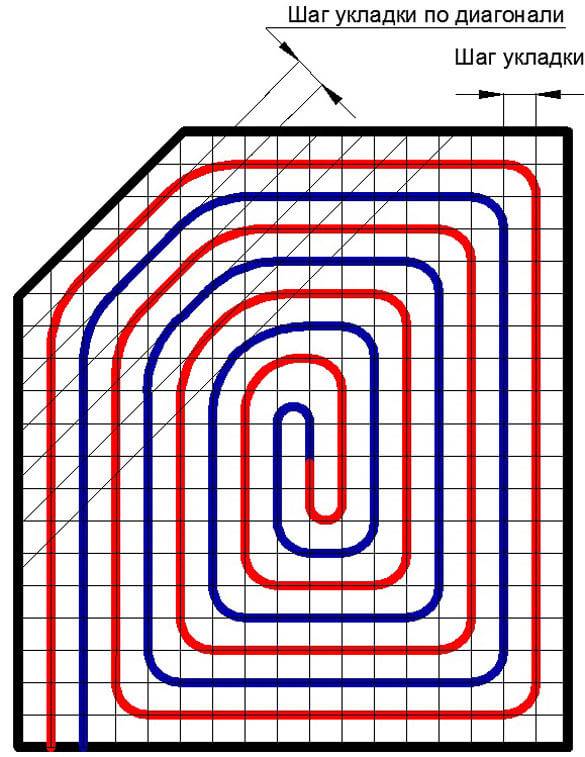

Классическая «улитка»

Представляет собой спираль, в которой горячие и холодные контуры проходят параллельно друг другу, равномерно распределяя тепло на поверхности.

Эта раскладка имеет ряд неоспоримых преимуществ:

• низкое гидравлическое сопротивление;
• плавность углового изгиба;
• возможность экономии материала.

К числу недостатков можно отнести:

• сложность составления проекта;
• трудоемкость монтажа.

«Змейка»

Под этим обобщенным названием скрывается три вида схем.

Простая «змейка» – подойдет для комнат, разделенных на зоны, потому как предполагает различие температур на разных участках трубопровода. Первичный виток системы опоясывает две стороны помещения и далее переходит в змейку, в верхней части которой циркулирует горячая вода, а в нижней – холодная.

Двойная «змейка» – циркуляция горячей и холодной воды распределены между двумя контурами, а разница температур ощущается не так явно.

Угловая «змейка» – используется для угловых помещений, две смежных стены которых выходят на улицу.

​Достоинства схемы:

• простота проектирования;
• легкость монтажа.

Минусы также очевидны:

• перепад температур в рамках одной плоскости;
• ломкость конструкции по причине чрезмерного изгиба пропиленовых труб.

Комбинированный способ

Подразумевает использование гибких схем в зависимости от формы и типа обустраиваемой комнаты.

Плюсы смешанного вида:

• универсальность применения;
• равномерность излучаемого тепла.

Основной недостаток – необходимость получения специальных разрешений для проведения монтажа.

​Выбрав наиболее подходящую схему укладки, нужно переходить непосредственно к ее воплощению. То есть выполнить расчеты, закупить материал, разложить трубопровод в соответствии с заданной формой поверх изоляции (пенополистирола и пленки) и, используя специальные скобы, соединить контур с арматурной сеткой под стяжку.

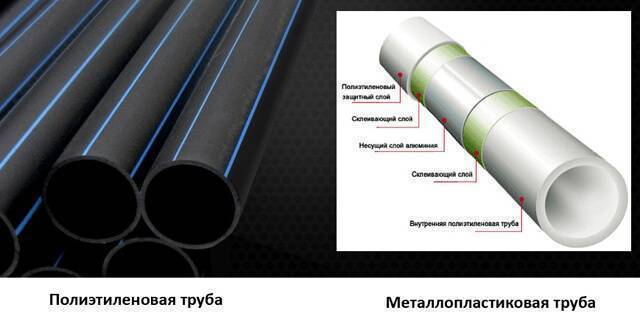

Основные правила монтажа труб из металлопластика

Металлопластиковые трубы обладают высокой чувствительностью к механическим повреждениям, температурным воздействиям, плохо переносят прямое попадание ультрафиолетовых лучей. Поэтому открытая прокладка металлополимерных труб возможна только в тех местах, где исключено наличие этих факторов.

Чтобы без проблем осуществить ремонт металлопластиковых труб скрытой прокладки с винтовыми фитингами, необходимо предусмотреть в местах соединений смотровые люки. Эти элементы не должны иметь острых краев.

Через строительные конструкции металлопластиковые трубы прокладывают с помощью гильз. Между внутренней поверхностью гильзы и внешней стороной трубы должен быть зазор 3-5 мм, который создается с помощью мягкого негорючего материала, допускающего продольное перемещение трубы.

Поэтому при распаковке труб нельзя использовать острые предметы. Риски можно наносить только маркером или карандашом.

Для монтажа пресс-фитингов применяется надежное оборудование, исключающее создание некачественных соединений.

Монтаж металлопластиковых труб – видео материалы помогут вам справиться с этим процессом – должен осуществляться с применением подвесок и опор, предлагаемых производителями труб. При использовании металлических креплений трубу защищают прокладками из мягких материалов.

Для решения вопроса, как отремонтировать металлопластиковую трубу, можно выбрать один из вариантов:

• для устранения течи необходимо вырезать кусок трубы, а новый установить с помощью соединительного фитинга;
• при малой величине места протекания можно поставить только соединительный фитинг, не покупая новую трубу;
• течь можно заделать с помощью установки фланца с прокладкой или замазать эпоксидным клеем или герметиком.

Металлопластиковые трубы являются наиболее универсальными среди полимерных труб, они надежны в эксплуатации, просты в монтаже и имеют эстетически привлекательный вид. Именно эти свойства объясняют рост их популярности.

Какой может быть обвязка из полипропиленовых труб

Обвязка для домашней системы отопления может быть самой разной. Все дело в том, что потребитель пытается всегда уменьшить количество расходного материала, одновременно пытаясь оборудовать радиаторы во всех отапливаемых помещениях.

Следует сразу сказать – это пережитки прошлого. В отличие от дорогостоящих металлических труб, полипропиленовые расходные материалы значительно дешевле и проще в монтаже. поэтому экономить на длине трубопровода не стоит. Выбирайте тот тип обвязки, который в вашем случае принесет максимальную пользу. Единственными причинами, которые могут оказать влияние на выбор типа обвязки, являются следующие факторы:

• какая отопительная схема используется (однотрубная система или двухтрубная);
• какой тип подключения радиаторов вы выбрали (диагональный, боковой или нижний).

Как правило, при использовании любой схемы отопления: однотрубной или двухтрубной, можно использовать любой тип подсоединения батарей отопления.

по мнению экспертов, прокладка трубопровода необходимо свести к минимуму количество изгибов. Ровная магистраль остается устойчивой к гидродинамическим нагрузкам. В трубопроводе уменьшится количество зон, в которых может скапливаться воздух.

Для обвязки одноконтурной и двухконтурной системы отопления с помощью полипропиленовых труб существуют свои особенности.

• обычно в такой системе используется последовательное подключение радиаторов;
• перед батареей всегда монтируется байпас, соединяющий подающую трубу и обратку. При нормальной работе системы отопления байпас не задействуется. При проведении профилактических работ или в случае аварийной ситуации, подача воды в радиатор прекращается. Теплоноситель беспрепятственно циркулирует через байпас.

• используется, как параллельное, так и последовательное подключение батарей;
• оба патрубка радиатора подключаются к разным трубам. Верхний к подающей трубе, нижний патрубок подключается к обратке. Обычно в двух трубных системах идет параллельное подключение радиаторов, поэтому установка байпасов не требуется.

Обвязка полипропиленовых труб с участием радиаторов выполняется двумя способами: пайкой и с помощью фитингов. Монтаж радиаторов и их подключение осуществляется с помощью паяльника и сантехнических ключей под американку.

Разводка полипропиленовых труб

Полипропиленовые трубы используют для монтажа гребенки холодной или горячей воды, отопления. Выбор диаметра в каждом случае индивидуален — зависит от объема жидкости, которую необходимо прокачать в единицу времени, требуемой скорости ее движения (формула на фото).

Формула расчета диаметра полипропиленовых

Расчет диаметров труб для систем отопления — это отдельная тема (определять диаметр надо после каждого ответвления), для водопроводов все проще. В квартирах и домах для этих целей используют трубы диаметром от 16 мм до 30 мм, причем самые ходовые — 20 мм и 25 мм.

Считаем фитинги

После определения диаметра считается общая протяженность трубопровода, в зависимости от его строения докупаются фитинги. С длиной труб все относительно просто — измеряете протяженность, добавляете около 20% на погрешность и возможные браки в работе. Чтобы определить, какие фитинги нужны, требуется схема трубопровода. Нарисуйте ее, обозначив все отводы и приборы, к которым требуется подключаться.

Пример разводки полипропиленовых труб в ванной

Для подключения ко многим приборам требуется переход на металл. Есть и такие полипропиленовые фитинги. У них с одной стороны латунная резьба, с другой — обычный фитинг под пайку. Сразу надо смотреть диаметр патрубка подключаемого прибора и тип резьбы, которая должна быть на фитинге (внутренняя или наружная). Чтобы не ошибиться лучше все записывать на схеме — над тем отводом, где будет установлен данный фитинг.

Далее по схеме считается количество «Т» и «Г» образных соединений. Для них покупаются тройники и уголки. Бывают еще крестовины, но они применяются редко. Уголки, кстати, есть не только под 90°. Есть по 45°, 120°. Не забудьте про муфты — это фитинги для стыковки двух отрезков труб. Не забывайте, что полипропиленовые трубы совершенно не эластичны и не гнутся, потому каждый поворот делают при помощи фитингов.

Когда будете закупать материалы, договоритесь с продавцом о возможности замены или возврата части фитингов. Проблем обычно не возникает, так как даже профессионалы не всегда могут сразу точно определиться с требуемым ассортиментом. Кроме того, в процессе монтажа иногда приходится менять структуру трубопровода, а значит, меняется набор фитингов.

Компенсатор для горячего водопровода и отопления из полипропиленовых труб

Полипропилен имеет довольно значительный коэффициент температурного расширения. Если монтируется полипропиленовый горячий водопровод или система отопления, требуется сделать компенсатор, при помощи которого будет нивелироваться удлинение или укорочение трубопровода. Это может быть фабричная петля-компенсатор, или собранный по схеме компенсатор из финигов и кусков труб (на фото выше).

Способы укладки

Есть два способа монтажа полипропиленовых труб — открытый (по стене) и закрытый — в штробах в стене или в стяжке. По стене или в штробе трубы из полипропилена крепят на держатели-клипсы. Они есть одинарные — для укладки одной трубы, есть двойные — когда две ветки идут параллельно. Крепятся на расстоянии 50-70 см. Труба в клипсу просто вставляется и держится благодаря силе упругости.

Крепление полипропиленовых труб к стенам

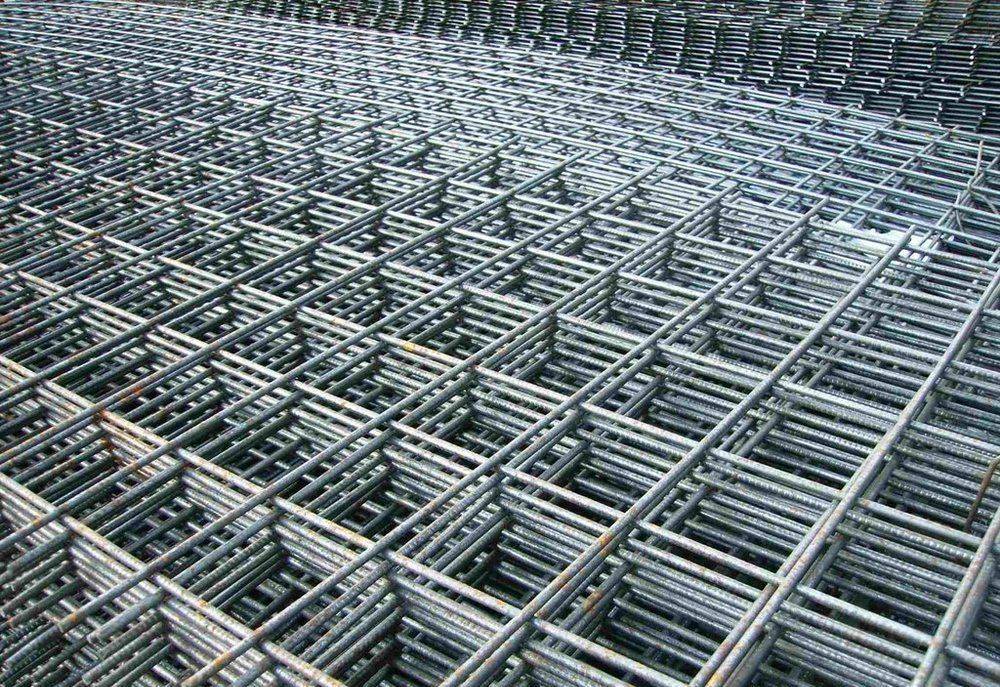

При укладке в стяжку, если это теплый пол, трубы крепят к армирующей сетке, другого дополнительного крепления не требуется. Если замоноличиваться будет подводка к радиаторам, трубы можно не крепить. Они жесткие, свое положение даже при заполнении теплоносителем не меняют.

Вариант скрытой и наружной проводки в одном трубопроводе (за ванной проводку сделали открытой — меньше работы)

Нюансы пайки

Сам процесс сварки полипропиленовых труб, как вы видели, труда особого не оставляет, но вот тонкостей есть очень много. Например, непонятно, как при стыке труб подгонять участки так, чтобы трубы были ровно той длины, которая требуется.

Другой момент сварки полипропиленовых труб — пайка в труднодоступных местах. Не всегда есть возможность надеть на паяльник с двух сторон трубу и фитинг. Например, паяем в углу. Паяльник, приходится засовывать в угол, с одной стороны насадка упирается прямо в стену, фитинг на нее не натянешь. В этом случае ставят второй комплект насадок такого же диаметра и на нем греют фитинг.

Как паять полипропиленовые трубы в труднодоступном месте:

Как перейти с железной трубы на полипропилен:

Монтажные схемы

Соблюдение правил монтажа влияет на распространение тепла в окружающем пространстве. В подобной конструкции горячая вода перемещается по трубам, обогревает соседние поверхности и при этом остывает. Поэтому все монтажные схемы для водяных теплых полов в частном доме начинаются от стен и перемещаются по выбранной системе к выходу или в центральную часть.

Выделяют следующие схемы обустройства пола:

Схема «Улитка»

Схема «Змейка»

Комбинации схем в разных помещениях

Статья по теме:

После проведения расчетов для  выбора оптимального шага между витками, а также определения мощности котла и приобретения коллектор и терморегулятора производится подключение выбранных монтажных схем для водяных теплых полов в частном доме:

Монтаж труб

Подсоединение к коллектору

Схема подключения терморегулятора

Соединение с котлом

Проверка системы

Внутрь системы запускается жидкость и включается котел. Если все сделано правильно, то полы через полчаса станут прогретыми.

Схемы подключения

Если конструкция подсоединяется к котлу, то потребуется просчитать его мощность. Ее значение должно быть выше мощности теплых полов на 18-20 %. На контуре в обязательном порядке монтируется группа безопасности, которая также может подразумевать наличие расширительного бака.

Подключение с использованием циркуляционного насоса

Магистраль, идущая от котла, присоединяется к коллекторному устройству. Он монтируется в подготовленный шкаф. Магистраль, выходящая из коллектора, монтируется по нужной площади согласно выбранной схемы, а обратный трубопровод подключается к возвратному коллектору. Если монтируется разные ответвления, то в коллектор оборудуется определенным числом входящих отверстий.

Коллектор системы теплого пола

Если производится принудительное циркулирование жидкости, то на участке от котла к коллектору монтируются насосные и узлы смесителей для прокачки воды. Температура в системе регулируется с помощью автоматизированных механизмов и датчиков.

Обвязка коллектора

Применение теплообменников

Монтажные схемы водяных теплых полов в частном доме часто дополняются теплообменником. Это прибор, который производит замену теплоносителя в конструкции полов и отопительной системе.

Важная функция оборудования – это перемещение энергии от теплоносителя, находящегося в централизованном стояке к воде, которая перемещается по трубопроводу для прогревания полов. Подобный обмен выполняется также от газа к воде. Благодаря механизму теплообменника отопление не зависит от центральной отопительной системы.  Установка устройства имеет множество преимуществ. При этом не возникает  снижения  уровня давления водных потоков и температуры.  Что не причиняет неудобств соседям по дому.

Трубы из полипропилена – разновидности и маркировка

В предыдущем разделе статьи уже было упомянуто, что существует множество разновидностей полипропиленовых труб. Они отличаются друг от друга по типу добавок, привнесенных в полимер на производстве, по диаметру, толщине стенок, наличию и виду армирования и предназначению. Всю эту информацию можно получить, изучив маркировку, нанесенную на внешней стороне полипропиленовых труб. Попробуем внести больше ясности в эти коды из букв и цифр.

Маркировка на трубах из полипропилена

Начинается маркировка полипропиленовых труб с названия фирмы-изготовителя. Затем указывается сортамент полимера, из которого изготовлено изделие. С видами полипропилена, используемыми при производстве труб, вы можете ознакомиться далее.

1. PPH или PP – гомополимерный полипропилен. Самая простая разновидность данного материала. Обладает высокой прочностью и жесткостью. Трубы с маркировкой PPH или PP следует использовать только для холодного водоснабжения и исключительно внутри отапливаемых помещений – материал плохо воспринимает как очень высокие, так и очень низкие температуры.
2. PPB – блок-сополимеры полипропилена. По сравнению с предыдущим сортаментом, обладают лучшими показателями термоустойчивости и гибкости при той же прочности. Рекомендуется к использованию в трубах холодного водоснабжения и «теплых полах». Но для линий ГВС и отопления использовать PPB-полипропилен нежелательно.
3. PPR – рандом-сополимеры полипропилена, также известные как статические сополимеры. Отличается наилучшими показателями термоустойчвости. PPR-трубы являются универсальными и подходят как для холодного, так и для горячего водоснабжения и отопления (где постоянная температура не превышает +90-95°С).

PPR-трубы

Армированные полипропиленовые трубы

Полипропиленовые трубы с алюминиевым армированием. Также известны как Stabi

Трубы, армированные стекловолокном, для отопления

Полипропиленовые трубы со стекловолоконным армированием

Также маркировка полипропиленовых труб должна содержать в себе код, обозначающий рекомендуемую сферу применения изделия. Он представляет собой сочетание букв PN и двух цифр.

Таблица. Общепринятые коды, обозначающие сферу применения труб из полипропилена.

Буквенно-цифровой код	Обозначение
PN10	Недорогие тонкостенные трубы, рассчитанные исключительно на линии холодного водоснабжения. Максимально допустимое давление – 10 атм. В силу не самых лучших эксплуатационных характеристик, большого распространения не получили.
PN16	Более совершенные полипропиленовые трубы. Выдерживают давление до 16 атм и температуру до +60°С. Как и PN10, их следует применять исключительно для линий с холодной водой.
PN20	Универсальные полипропиленовые трубы, не теряющие свою прочность и прочие характеристики при давлении до 20 атм и температуре до +95°С. Наиболее распространенный вариант изделий, подходит в равной степени для холодного и горячего водоснабжения.
PN25	Наиболее совершенный подвид полипропиленовых труб. Как правило, имеет армирование. Успешно выполняет свои функции при температуре +95°С. Выдерживает давление до 25 атм. Подходит для напорных трубопроводов в линиях отопления и горячего водоснабжения.

ПП изделия подходят для устройства отопительных систем

Также на полипропиленовых трубах маркируют их внутренний диаметр и толщину стенок

При покупке следует обращать внимание на данные характеристики и приобретать все комплектующие и фитинги соответствующих размеров. Выбор диаметра и толщины стенок полипропиленовых труб зависит от нескольких факторов

1. Длина системы – чем она короче, тем меньший внутренний диаметр водопроводных труб допустим и наоборот. В качестве примера: для систем до 10 м подходят изделия с сечением 20 мм, от 10 до 30 м – 25 мм. А для водопровода протяженностью от 30 м подойдут только те полипропиленовые трубы, чей внутренний диаметр составляет 32 мм и более.
2. Количество потребителей горячей и холодной воды на линии и их показатели расхода – чем они выше, тем больше должен быть внутренний диаметр полипропиленовых труб.
3. Количество поворотов, стыков, фитингов и других подобных элементов в схеме водопровода.
4. Давление и температура воды в магистрали.

В некоторых случаях имеет смысл выполнить предварительный гидравлический расчет всей системы водопровода в доме или в квартире.

Таблица типовых размеров труб из полипропилена марок PN10, PN20 и PN25
