Общие рекомендации по работе
Смеситель – устройство, которым человек пользуется ежедневно. Конструкция у многих производителей примерно одинаковая. Но есть отличительные особенности, которые относятся к конкретной фирме производства. Чтобы разобрать кран нужно знать о них.
Перед работой нужно перекрыть подачу воды. Открыть кран, чтобы ушло давление и вытекла скопившаяся вода.
Чтобы не повредить покрытие – использовать накладки в виде ткани на ключи. Перед демонтажем рукоятки – открутить фиксирующий элемент.
Разбирать лишнее не стоит. Если не уверены в том, что сможете собрать обратно по памяти правильно – снимайте действия на камеру.
Ремонт удобно выполнять без снятия смесителя. Если этого требует ситуация – корпус открутить от стены. Нужно раскрутить накидные гайки с помощью разводного ключа.
Даже если покупается качественный кран, со временем все равно приходится его ремонтировать и заменять некоторые детали. Так как разобрать смеситель типа Grohe, Esko, Oute, Damixa, Swes, G Lauf, Ledeme, Molinari, Kaiser и т.д. своими руками очень просто, то необязательно с этой проблемой обращаться к профессиональным сантехникам.
Смесители однорычажные для ванной: разбираемся с азами
Важно
Существует не один, а несколько видов систем смесителей, отличающихся принципом работы, а также строением. Комплектующие для такого сантехнического оборудования нужны разные, иначе они просто не подойдут. Потому, собираясь сделать ремонт смесителя однорычажного для ванны, есть смысл сперва разобрать сломанный агрегат, снять поврежденную или деформированную деталь, вышедшую из строя, и взять ее с собой в магазин, чтобы показать продавцу, что же вам конкретно нужно.
Типы однорычажных смесителей
По сути, однорычажными называют те виды смесителей, у которых не два, а один рычаг-регулятор, при помощи которого можно управлять напором, а также температурой воды. Однако и такие устройства могут отличаться по конструкционным особенностям. Бывает два вида смесителей с одним регулятором.
- Картриджные смесители.
- Шаровые модели смесителей.
Отличия этих двух типов в том, что в одном внутри имеется специальный металлический шар с закрепленным на нем штоком, а также с пазами и прорезями, а во второй устанавливается специальный картридж, внутри которого размещены элементы из керамики, что значительно удлиняет срок его службы. Оба типа однорычажных смесителей для ванны оснащаются дополнительным шлангом и лейкой для душа, а, соответственно, еще и переключателем для перенаправления струй воды.
Причины возможных поломок и их устранение
Для настоящего профессионала, да и любителя с опытом, ремонт однорычажного смесителя для ванны не составит никакого труда, но вот у новичка этот процесс может вызвать некоторые затруднения. Потому есть смысл предварительно рассмотреть список возможных поломок и причин их вызывающих, после чего уже разбираться, как же правильно купировать проблему.
- Наиболее распространенной причиной выхода смесителя из строя можно назвать заводской брак или же совершенно неудовлетворительное качество его изготовления. Потому специалисты не рекомендуют изначально приобретать оборудование такого плана от никому неизвестных торговых марок, где применены комплектующие, замену которым не удастся подыскать на рынке.
- Качество воды в водопроводе может напрямую влиять на срок службы однорычажного смесителя. Песок, окалина, ржавчина и другие твердые частицы, могут забивать картридж, а известка оседать на шарике или иных элементах. Жесткость воды может привести еще и к растрескиванию прокладок, что чревато протечками, которые придется «лечить» исключительно их заменой на новые.
- Применение комплектующих и расходников старого образца может негативно сказаться на сроке бесперебойной работы смесителя. Современный силикон и паронит в разы превосходит по своим эксплуатационным качествам хорошую, но уже давно устаревшую резину.
- Регулярное прикладывание чрезмерных усилий к рычагу крана приведет к его поломке. Причем тут может быть несколько вариантов, от поломки штока, до обычного механического заклинивания.
- Душ зачастую выходит из строя по той причине, что шланги не выдерживают нагрузки и лопают, несмотря на металлическую пружину-оплетку.
Это основные причины поломок смесителей, которые возможно починить своими руками. Для этого придется обязательно их разобрать, предварительно подготовив все необходимые инструмент и расходники.
Порядок разборки
Выделяют различные типы смесителей, которые могут разбираться по-разному.
С картриджем
Некоторые разновидности смесителей оснащаются специальным керамическим картриджем. Чтобы разобрать деталь, выполняют следующие действия:

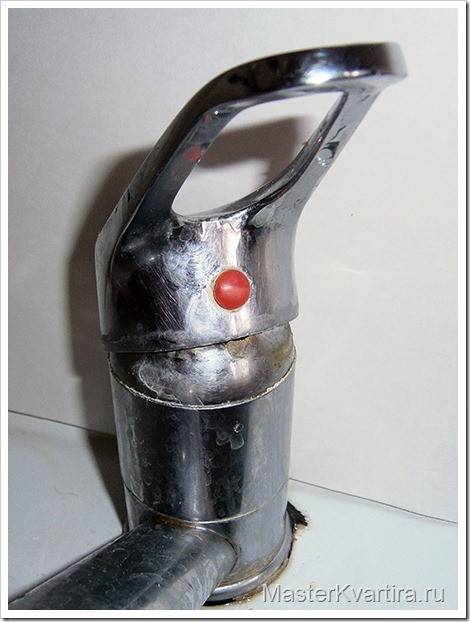

- Выкручивание заглушки, на поверхности которой изображена красная отметка. Открутить ее можно обычным ножом или плоской отверткой.

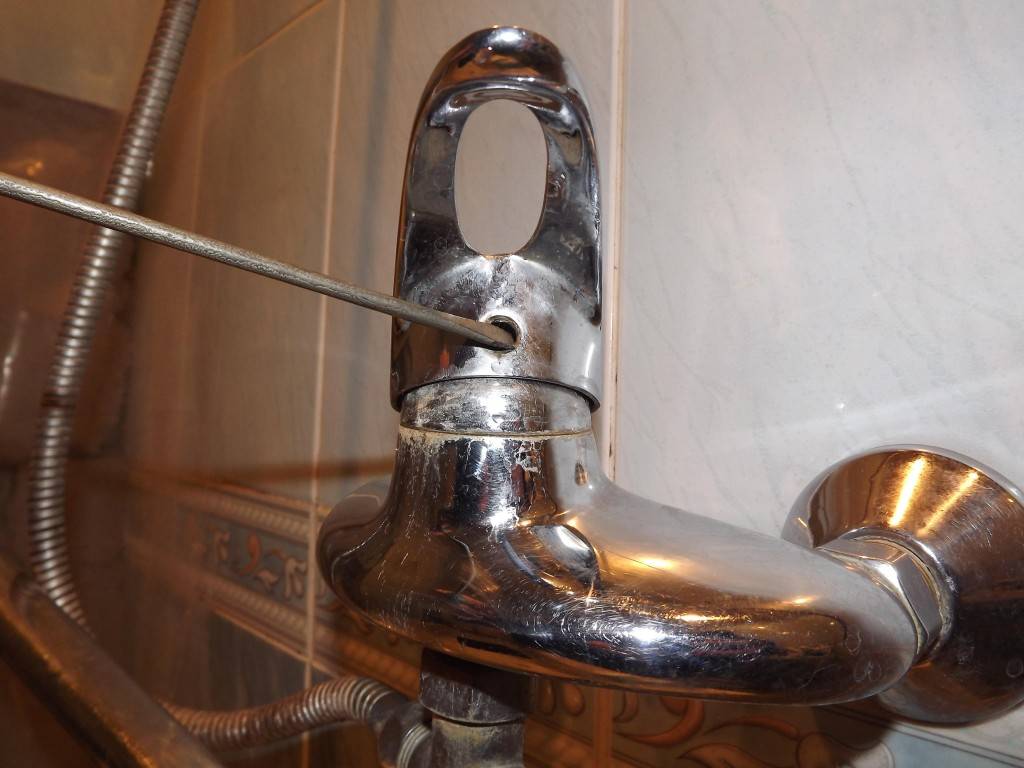

- Извлечение винта. Это крепление фиксирует рычажный механизм. Открутить его можно шестигранной отверткой.
- Снятие шланга. От него надо избавиться, чтобы добраться до смесительного картриджа.
- Извлечение картриджа. Когда шланг будет извлечен, можно выкрутить картридж.
Шаровой
Разобрать поворотный однорычажный смеситель шарового типа можно, выполнив следующие действия:
Демонтаж кольца. Сначала снимается кольцо, расположенное сверху.
Снятие купола
Избавившись от кольца, плоскогубцами осторожно снимают корпус конструкции.
Извлечение уплотнителя. Внутри находится уплотнитель, который надо снять и прочистить.
Демонтаж шара
Прочистив уплотнитель, снимают шар, находящийся внутри.
Из чего состоит смеситель?
Однорычажные смесители — новшество в сфере сантехники, универсальные краны для современной кухни или ванны.
Каждое устройство имеет свойства ломаться, выходить из строя, поэтому для того, чтобы точно знать, как починить, сломавшийся кран, необходимо разобраться в видах самого смесителя.
Разработано два вида однорычажных смесителей.
Устройство шарового типа. Основной частью и особенностью данной категории является металлический шарик, размещающийся в корпусе крана и имеющий несколько отверстий. Первое служит для выделения холодной воды, второе для горячей и в третьем отделении происходит смешивания предыдущих типов воды, тем самым создавая смешанный поток. Представленная емкость внутри металлического шара получила название «смесительная камера». Седлы — резиновые уплотнители, тесно взаимодействуют с внутренним шариком.
Устройство шарового типа
Для того чтобы включить кран, используется шток регулировки. Данная часть регулирует подачу воды, протекающей через отверстия металлического шарика, также отвечающего за напор. Например, в том случае, если площадь соприкасающихся отверстий, будет расширяться, поток воды будет уменьшаться, в обратном процессе, при уменьшении площади, напор увеличится. Шаровой смеситель из-за своей точной и продуманной конструкции редко разочаровывает своих владельцев поломкой или несоответствиями. Данный вид является наиболее популярным.
Конструкция шарового типа
Устройство с картриджевой конструкцией. Если в предыдущем виде применялся металлический шарик, то в данном варианте он заменяется картриджем с двумя, дополняющими керамическими пластинами. Картридж делится на несколько частей: 1) В нижней части проделано 3 отверстия для потока воды; 2) Верхняя часть служит для смешивания этих трех видов. Система такого смесителя заключается в совмещении одного из отверстий картриджа нижней части пластины с верхней смесительной частью верхнего диска, при движении джойстика обе части должны крепко соединяться. Для того, чтобы избежать непредвиденных проблем со смесителем, использую специальные монтирующиеся фильтры. они защищают конструкцию от попадания твердых элементов.
Смеситель с картриджевой конструкцией
Смесители для кухни с краном для питьевой воды. Как устроены подобные смесители? Сколько стоят и как правильно выбрать? Ответы в специальной публикации нашего портала.
Как собрать обратно
Разбирая своими руками любой двухвентильный кран, необходимо обязательно запоминать последовательность выполняемых действий, что позволит беспроблемно собрать конструкцию в обратном порядке. Процесс монтажа смесителя имеет следующие особенности:
Перед сборкой обязательно нужно убедиться в отсутствии изношенных или подлежащих ремонту рабочих элементов. Герметичность соединений обеспечивается тщательной обмоткой резьбы паклей, льном или ФУМ-лентой
Важно максимально точно выполнить регулировку горизонтальности, а также межцентрового расстояния эксцентриков, после чего установить резиновые или силиконовые прокладки и закрутить муфты или гайки для фиксации смесителя к трубопроводной системе. После замены или подтягивания прокладок кран-букса возвращается на прежнее место
Проверка правильности сборки осуществляется в процессе тестового пуска водоснабжения. Если напор воды недостаточен, то нужно убедиться в отсутствии засора или скопления загрязнений внутри излива крана:
- Ослабляется и скручивается гайка, зафиксированная на носике смесителя.
- Сеточка тщательно промывается под проточной водой.
- Все элементы конструкции устанавливаются на прежнее место.
Двухвентильные конструкции очень востребованы благодаря плавному регулированию расхода и температуры воды, многообразию форм и дизайнерских решений корпуса. Поэтому умение самостоятельно разбирать и правильно собирать такие сантехнические устройства всегда пригодится их владельцам при необходимости выполнить ревизию или мелкий ремонт.
Источник
Советы, рекомендации
- Для того чтобы не писать в поисковик подобные запросы: «Как разобрать смеситель однорычажный», необходимо проводить профилактику своей сантехнической конструкции. При этом условии шариковые или джойстиковые изделия, проработают долгое время без непредвиденных поломок.
- При покупке новых деталей, берите с собой старые части своего крана, чтобы точно подобрать их замену.
- Устройство водопроводного крана требует точный процесс разборки, сборки и ремонта. Если отходить от принятых правил процессов ремонта, возникнет вероятность полной непригодности водной технологии.
- Каждый из описанных видов в статье, имеет множество преимуществ, хоть конструкция у них отличается, надежность каждого одинакова, поэтому не ломайте себе голову над тем, кому отдать свое предпочтение. Выбирайте любой, каждый из них прослужит долгое время при соответствующем уходе.
- Однорычажные краны являются наиболее выгодными и качественными;
- Разобрать и собрать краны не составит большого труда, если разобраться в их устройстве;
- Для долгого использования кранов необходимо следить и ухаживать за устройствами, находящимся внутри.
Качество однорычажного крана
Разбор шарового смесителя
Итак, как разобрать шаровый кран? Для того чтобы демонтировать рычаг однорычажного смесителя, уберите декоративную накладку и открутите винт, который располагается непосредственно под ней. Не бойтесь применить силу: в большинстве случаев винт надежно зафиксирован. Некоторые модели могут иметь рычаг на штоке, тогда откручивать ничего не нужно, просто переместите рычаг в верхнее положение и все легко снимется.
После того как вы сняли рычаг, откройте крышку корпуса крана. Вы увидите на ней резьбу. Возьмите отвертку и снимите крышку. Если вы все сделали правильно, покажется зажимная гайка. Возьмите гаечный ключ, подобрав правильный диаметр. Выкрутите гайку, чтобы обнажить картридж. Именно в нем содержится шар, под которым находится прокладка из резины. Поломка крана происходит из-за ее деформации и износа. Чтобы устранить неполадку, вам необходимо заменить этот элемент.
Разборка керамического смесителя
Керамический смеситель обладает сложным механизмом регулировки подачи воды, основные элементы которого — металлокерамические пластинки, плотно прилегающие друг к другу. Кран не имеет прокладок, но в его конструкции есть фильтры. Для холодной и горячей воды используют разные фильтры.
Особенность керамического смесителя — его герметичность. Пластинки, находящиеся внутри, плотно прилегают друг к другу, самостоятельно полируясь. Конструкция долговечна, но есть один недостаток. Герметичность и плотность прилегания может нарушить трубный мусор, попадающий с потоком воды.
Для предотвращения такой проблемы в середину смесителя вставляют фильтр механической очистки. Чтобы не пожалеть о покупке, внимательно изучите рынок и присмотритесь только к проверенным производителям. Например, Honeywell – бренд, который предлагает механические фильтры высокого качества по доступной цене.
Разобрать керамический смеситель можно только для чистки фильтра. Как это сделать рассмотрим ниже.
- Для начала убираем декоративную заглушку и с помощью шестигранника откручиваем зажимной винт.
- Далее откручиваем хромированный купол и зажимную гайку, чтобы получить доступ к фильтру.
- Фильтр вынимаем наружу, тщательно промываем и помещаем обратно.
Достоинства и недостатки рычажного смесителя
Свою популярность однорычажные смесители получили благодаря простоте и удобству в использовании. Конструкция крана позволяет в считаные секунды выполнить регулировку температуры подаваемой воды благодаря плавному передвижению рычага в нужном направлении. В свою очередь, для изменения интенсивности напора также не придётся крутить вентили, всё, что нужно это изменить положение педали прикреплённой на штоке подняв её вверх или опустив вниз.
Плюс ко всему однорычажные смесители проявили себя с положительной стороны в плане срока службы. Длительный эксплуатационный ресурс такого устройства обусловлен тем, что в изделиях отсутствуют трущиеся металлические или резиновые элементы, а керамический картридж изнашивается очень медленно.
Если рассматривать шаровый смеситель, то он уступает аналогу с картриджем тем, что в его конструкции имеются резиновые уплотнители. Поэтому такому устройству требуются регулярные профилактические мероприятия по замене уплотнителей как минимум 1 раз в 2 года. Чаще всего поломки связаны с попаданием в кран мусора в виде ржавчины или песка, которые всегда присутствуют в воде.
Если рассматривать не дорогой картриджный кран, то у него есть одна проблема – сложность регулировки комфортной температуры воды. В первую очередь — это обусловлено незначительным углом изменения положения джойстика. Но рассмотренная проблема не касается дорогостоящих моделей, в которых угол настройки имеет широкий диапазон, что позволяет устанавливать комфортные температурные параметры воды.
Устройство однорычажного смесителя
Давление и температурный режим воды на выходе из смесителя регулируется положением его рычага. При этом напор плавно меняется при перемещении ручки в вертикальном направлении, а температура – при изменении положения джойстика в горизонтальной плоскости. Простота регулировки обусловлена оригинальной конструкцией крана, который состоит из таких деталей:
- корпус смесителя;
- рычаг (рукоятка, джойстик) смесителя;
- крышка корпуса;
- картридж сменного типа;
- излив с аэратором;
- скоба фиксирующая;
- нижняя часть для подключения гибкой подводки. В основе конструкции однорычажного смесителя находится сменный картридж
Отличия в смесителях с рычагом заключаются как во внешнем оформлении, так и в том, какую конструкцию имеет сменный картридж.
Несмотря на огромное разнообразие моделей однорычажных смесителей, их можно разделить на два вида, в зависимости от устройства кран-буксы (сменного элемента):
- смесители с керамическим картриджем;
- краны с шаровым картриджем.
Вентили и того, и другого типа, имеют как достоинства, так и недостатки.
Кран с шаровым картриджем
Шаровый смеситель имеет высокую надежность и длительный срок службы
Название этого картриджа обусловлено формой его основного элемента. Регулирующее устройство выполнено в форме полого шара с тремя отверстиями для протока воды. Он встроен в корпус посредством картриджной гильзы. Необходимое уплотнение создают подпружиненные фторопластовые вставки, дополнительный прижим к которым происходит за счёт давления жидкости. Материал уплотнителей обеспечивает лёгкое скольжение сферы внутри гильзы. Требуемый напор воды обеспечивается частичным или полным перекрытием отверстий в сфере и корпусе, а регулировка температуры – вариантами их совмещения. Из-за того, что смешение воды происходит внутри шара, картридж подвержен образованию накипи. Именно она и является одной из причин, способной вывести его из строя. Другими недостатками шаровых вентилей можно считать:
- низкую ремонтопригодность;
- относительно высокую стоимость;
- быстрый износ резиновых уплотнителей.
Несмотря на это, краны со сферическими элементами отлично выдерживают гидравлические удары и перепады давления, а кроме того, имеют более низкую чувствительность к включениям, которые присутствуют в водопроводной воде.
Смеситель с керамическим картриджем
Схема устройства смесителя с керамическим картриджем
Современные сменные картриджи с блоками керамических пластин по праву получили признание многих пользователей. Долговечность такого решения и относительно низкая стоимость позволили снизить их цену, а также расходы на ремонт в случае поломки.
Надёжность конструкции такого типа обеспечивают два или три керамических диска, обработанные при помощи ультразвука. Точность механической шлифовки такого класса позволила достичь требуемой гладкости деталей, что способствует идеальному примыканию их рабочих частей.
Плавное и бесшумное перемещение дисков керамического картриджа обеспечено на протяжении всего срока его службы.
Диски находятся один над другим и имеют отверстия для прохождения воды. Верхняя пластина присоединяется к управляющему стержню, а нижняя жёстко установлена в корпусе картриджа. При повороте ручки диски смещаются относительно друг друга, благодаря чему их отверстия частично или полностью совпадают. За счёт этого и происходит смешивание жидкости. Величина напора изменяется перемещением верхней пластины.
Картриджи для смесителя
В картриджах с тремя керамическими дисками подвижным является средний элемент. Такие устройства разработаны специально для водопроводов с низким рабочим давлением. Их особенностью является смешивание воды не между пластинами, а в корпусе вентиля, что позволяет существенно снизить гидравлическое сопротивление внутри прибора.
Керамические картриджи с тремя дисками идеально подходят для работы в водопроводных сетях с низким давлением, поскольку не снижают напор воды при смешивании.
Недостатком картриджей с керамическими элементами является их чувствительность к механическим включениям. Абразивное действие мелких частичек песка или накипи способствует быстрому выходу оборудования из строя. Вместе с тем нельзя не отметить и достоинство таких кран-букс: они имеют более низкую цену, а их замена не представляет трудностей даже для людей без опыта слесарных работ.
Установка фильтров механической очистки воды значительно увеличивает срок службы смесителей шарового и картриджного типа.
Однорычажный смеситель: устройство и ремонт
Что такое смеситель в общем, никому говорить не нужно, каждый точно знает, что это устройство, при помощи которого холодная вода смешивается с горячей и подается для разнообразных нужд на кухне или в ванной. За свою историю, человечество пережило множество типов и видов, а также моделей смесителей. На сегодняшний день наиболее популярными и востребованными считаются смесители с единственным рычагом-регулятором, которым можно настроить нужный напор и необходимую температуру воды.
Интересно
Спрашивая в магазине подобные устройства, или собираясь произвести ремонт однорычажного смесителя для кухни своими руками, можно обнаружить, что у них есть и иные названия. Такое сантехническое оборудование может также называться монокомандным, а в быту многие люди вообще окрестили его джойстиком. Своей популярностью такие джойстики обязаны надежности и длительному сроку работы, так как внутренние их детали практически не истираются друг о друга, они выполнены из металла и керамики, а резиновые прокладки, что там есть, легко заменимы.
Конструкция и принцип работы
Однорычажное устройство состоит из нескольких, скрепленных между собой частей. Для того, чтобы разобраться, как отремонтировать кран смесителя с одной ручкой, придется немного подробнее ознакомиться с его конструкцией.
- Регулятор (ручка, рычаг) напора и температуры воды.
- Гайка или шайба для фиксирования основного штока.
- Картридж, либо специальный шарообразный клапан с отверстиями и пазами, обеспечивающий смешение потоков воды.
- Резиновые прокладки (седла), предотвращающие протечки.
- Трубка крана с резьбой на одной стороне и с прикрученным фильтром-аэратором (сеточка), на другой.
- Разные манжеты и шайбы для прикручивания к раковине или мойке и юстировочное кольцо, для удержания конструкции в сборе.
Принцип работы таких смесителей довольно прост и понятен, если разобраться. О том, как работает, а также, как именно разобрать однорычажный смеситель уже имеется статья на нашем сайте. В двух словах, вода попадает в картридж по двум отверстиям, после чего изливается, уже смешанная между собой. Перемещая при помощи рычажка внутренний элемент (шарик или картридж), можно выбрать разные положения отверстий и пазов, отвечающие за подачу более холодной или горячей воды.
Частые причины поломок
Бывает так, что смесители выходят из строя, тогда без ремонта никак не обойтись. Проще всего обратиться к настоящему профессионалу-сантехнику, который лишь взглянув на проблему, чаще всего уже может поставить «диагноз», назвать причину поломки и методы ее купирования. Но доступны подобные услуги не всем и не всегда. Причем несмотря на разнообразные конструкции, причины, в основной своей массе, одни и те же. Потому есть смысл попробовать разобраться самому, как починить смеситель с одной ручкой и сэкономить свои деньги.
- Картриджная система считается более надежной, потому, что изготовлен этот элемент из керамики или специального полимера, который очень редко выходит из строя, да и то из-за заводского брака. Однако она более дорогостоящая и имеет свойство забиваться твердыми частицами, к примеру, песком, глиной или ржавчиной из водопровода.
- Шариковый механизм обойдется дешевле, но изготовлен из металла, потому поддается некоторым коррозийным явлениям, окисляется, а благодаря свой форме, может накапливать на поверхности известковый налет, который придется регулярно чистить.
- Седла шара или картриджа, представляющие собой резиновые прокладки, тоже могут выйти из строя из-за твердых примесей в воде или растворенных в ней веществ. Тогда прокладки могут деформироваться и даже затвердеть, что обязательно приведет к выходу всего смесителя из строя.
- Перетянутые гайки и шайбы тоже могут привести к поломке, смеситель может заедать или вовсе заклинить. Но и разболтанные скрутки тоже ничего хорошего не приносят, так как и они пагубно влияют на работоспособность и долговечность системы.
- Трещины, сколы или заводской брак на корпусе смесителя обычно приводит к протечкам, это достаточно популярная поломка, о которой ни в коем случае нельзя забывать, а то немудрено и соседей затопить.
Но самой главной, основной причиной поломок всех видов смесителей, как однорычажных, так и иных, является жесткая вода, что имеется в нашем водопроводе. Со временем разные вещества оседают на прокладках и внутренних поверхностях, «прикипают» на гайках, винтах и шайбах, не позволяя им правильно функционировать. Для купирования такой проблемы, лучше всего установить на вводе в квартиру или в дом специальный фильтр, поверхностной, а еще лучше, глубокой очистки и регулярно менять его наполнитель. Тогда не придется постоянно чинить разнообразные неисправности однорычажного смесителя.
