Разновидности дровокольных станков. Конусный дровокол своими руками

Делаем дровокол-шуруп самостоятельно

Простота конструкции и впечатляющая производительность являются весомыми аргументами для того, чтобы сделать такой станок своими руками.

Самую главную деталь – винтовой конус для дровокола можно приобрести в специализированном магазине инструмента или заказать в токарном цеху. Стоимость винтов зависит от диаметра (80-100 мм) и находится в диапазоне от 1500 до 5000 рублей.

Если же вам не хочется заниматься поиском шкивов и самостоятельным изготовлением вала, то купите готовый дровокольный узел. Он состоит из винтового конуса (морковки), вала с подшипниковыми опорами и двухручейного шкива диаметром 200 мм. Ориентировочная цена такого комплекта составляет от 3200 до 5600 рублей.

Данное решение позволит намного проще и быстрее сделать винтовой дровокол своими руками. Вам останется только начертить чертеж станка, указать размеры рабочего стола, конструкцию каркаса, точки крепления двигателя и дровокольного узла.

Из экзотических вариантов самодельных дровоколов следует назвать установку малого винтового конуса диаметром 30 мм на вал перфоратора или мощной тихоходной дрели (1,5 кВт, при 500-600 об/мин).

Однако, этот простой самодельный дровокол нельзя назвать универсальным и очень эффективным в работе. Максимальная толщина раскалываемого полена у перфоратора-дровокола не превышает 10-12 см.

При заглублении винта в чурку у него возникает мощный крутящий момент, поэтому удержать его руками от проворота довольно трудно. Эту проблему можно устранить, стационарно закрепив перфоратор на верстаке.

Рассматривая возможность самостоятельного изготовления винтового шурупа для дровокола, следует сказать, что эта работа по силам только опытным токарям. В сети гуляют рассказы о том, что конус мощно выточить и при помощи болгарки, но их нельзя отнести к категории серьезных советов.

Точность изготовления упорной резьбы должна быть высокой, поэтому ни одна болгарка не заменит хороший токарный станок и качественный резец.

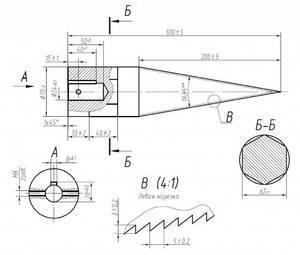

Заказывая конусный винт для дровокольного станка, оставьте токарю не только подробный эскиз, но и параметры, проверенные мастерами на практике: конусность 1:2, двухзаходная резьба, шаг 5-6мм. Профиль зуба резьбы должен быть таким, как у самореза по дереву.

Умельцы, которые работали на самодельных винтовых дровоколах, в своих отзывах пишут о том, что данный процесс требует большой осторожности. Подавать поленья нужно только голыми руками

Рукавицу может легко накрутить на винт, что серьезно травмирует пальцы.

При раскалывании поленьев с крупными сучками и чурок из комлевой части бревна нужно быть особенно внимательным, поскольку винт в них часто застревает и его трудно извлечь, если у двигателя нет реверса.

Полезное видео по теме:

http://pechnoedelo.com/zagotovka-drov/vintovoy-drovokol-svoimi-rukami.htmlhttp://postroika.biz/8088-konusnyiy-drovokol-svoimi-rukami-prostaya.htmlhttp://greensector.ru/instrumenty-i-tekhnika/konusnye-drovokoly-ustrojjstvo-i-izgotovlenie-svoimi-rukami.html

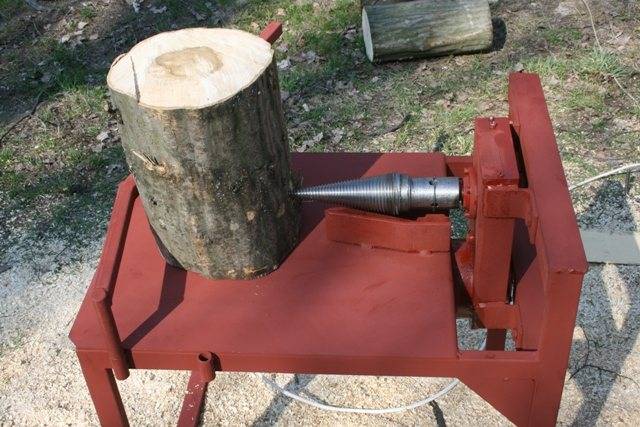

Конусный винтовой дровокол

Самый распространенный тип дровокола. Свое название получил благодаря колющему устройству в виде конуса. Главное отличие между винтовым и конусным дровоколом в наличие резьбы. Конус, который вращается за счет мотора, вклинивается в полено и раскалывает его.

Основные достоинства винтового дровокола:

Простота изготовления.
Высокая производительность.
Низкая цена комплектующих.
Надежность конструкции.

Основные недостатки винтового дровокола:

Не подходит для деревьев со спутанными волокнами.
Сложно изготовить конус самостоятельно.

Нам понадобятся следующие материалы и инструменты:

Редуктор.
Мотор.
Винтовой конус.

Лучше использовать винтовой конус. С помощью него легче раскалывать древесину. Конус можно сделать самостоятельно, но необходимо иметь профессиональные навыки токаря и специальный станок. Резьба бывает разная. Определены лучшие параметры резьбы: шаг 7 миллиметров, глубина 3 миллиметра.

Желательно сперва составить чертеж изделия. Указать расположение деталей и проводки. Также нужно серьезно подойти к изготовлению клина. Его можно сделать из стали. Лучше, если винт изготовит профессионал. Именно от него будет зависеть качественная работа аппарата. Размер рамы подбирают под определенного человека, который будет работать с дровоколом. Оптимальные размеры: высота 90 сантиметров, ширина около 70 сантиметров, длина изделия метр.

Двигатель устанавливают снизу станины, это необходимо для защиты мотора от опилок. При изготовлении колуна нужно определиться с методом натяжение ременной передачи. Нам понадобятся дополнительные ролики. Ременную передачу закрывают специальным кожухом. Он сделан из куска металлической пластины.

Сборка винтового колуна

Нужно порезать трубу на несколько маленьких отрезков при помощи болгарки. Из металлического листа вырежем стол и нижнюю полку. Узлы рамы свариваем между собой. Крепим к столу ножки. Если вы хотите дровокол сделать мобильным, можете прикрепить к нему колеса. Изготавливаем основание для двигателя и привариваем к станине. На вал мотора устанавливаем шкив. Собираем конструкцию вала конуса. Устанавливаем на него ремни. Вращение вала должно быть равномерным. На вал двигателя крепим винтовой конус. Изделие готово. Проверяем дровокол в работе. Красим аппарат противокоррозионной краской.

Изготовление конусного дровокола

Простейшим вариантом колуна с конусной оснасткой является конструкция следующего вида:

нижний домкрат;
верхний конус;
П-образная рама, уложенная набок;
полено устанавливается между штоком домкрата, конусом оснастки;
при поступательном движении древесина раскалывается.

Более сложный вариант обеспечивает резкое повышение производительности за счет электро либо бензинового двигателя, спиральной поверхности конуса. Оснастка надевается на вал электродвигателя либо редуктора. Ей придается медленное вращение (100 – 80 оборотов ежеминутно), за счет которого происходит ввинчивание в древесину с дальнейшим расколом.

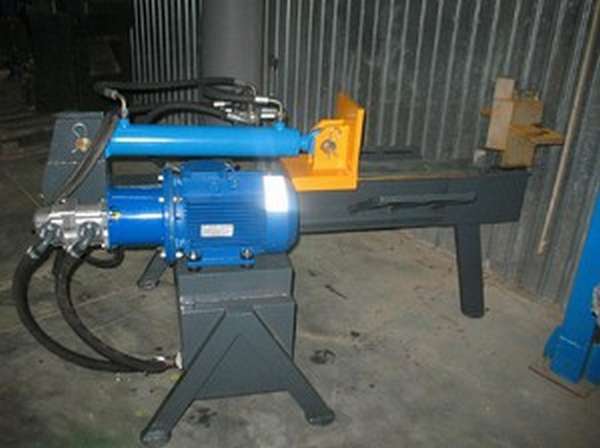

Основным преимуществом схемы является отсутствие упоров, безопасность оператора. Однако, на данном оборудовании не рекомендуется колоть чурбаки из березы, дуба, прочих пород с переплетенными волокнам. Для этих материалов необходим дровокол гидравлический своими руками с гарантированно большим (7 – 3 т) усилием толкателя.

Основная сложность в этом варианте заключается в поиске конусной оснастки. Учитывая постоянный спрос на резьбовые конусы «шуруп», «морковка», их производят индивидуальные предприниматели, небольшие компании. Минимально «шуруп» обходится домашнему мастеру в 1,5 тысячи рублей (22 х 5,5 см длина, диаметр, соответственно), максимально в 6 тысяч при покупке готового комплекта:

вал с размерами 35 х 3 см (длина, диаметр, соответственно)
шкив для ременной передачи на одном его конце
две опоры вращения (подшипники)
«шуруп» 22 х 5,5 см

При наличии токарного станка оснастку можно изготовить самостоятельно.

Как сделать?

Проще всего сделать механизированный дровокол (схема 1). Сборка очень проста: режущую часть крепят на вертикальный стержень с подошвой из любого профилированного метала, но оставляя возможность свободного передвижения стержня. Узел движения может состоять из двух приваренных ушей с отверстиями на стойке и металлического фиксатора-пальца, служащего валом для поворота крепления и колуна.

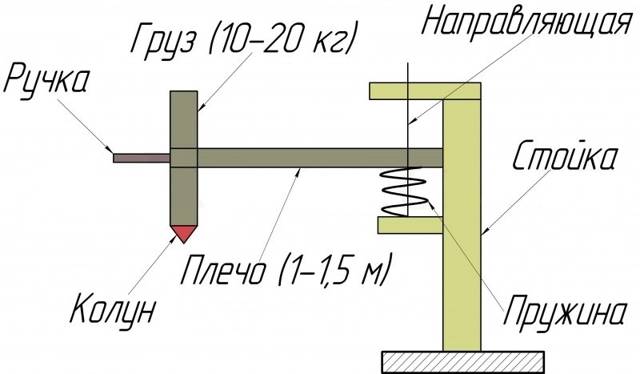

Прижимной или пружинный дровокол потребует несколько больших усилий в изготовлении. Между станиной и горизонтальным подвижным плечом с резаком приваривается полка, на которую устанавливается и крепится пружина, второй конец пружины крепится к горизонтальному плечу дровокола, амортизируя удары по резаку (колуну). При учёте того, что исполнительная часть дровокола утяжеляется, то удар по раскалываемой колоде производится с минимумом усилий (рис. 2). Однако все же некоторые усилия необходимы, так как из-за пружины появится отдача

В этом моменте следует уделить внимание используемой в приспособлении пружине, чтобы колун при ударе оставался эффективным, мог спокойно колоть древесину, и при этом плечо конструкции было бы легче удержать при отдаче

Собрать вертикально-инерционный дровокол очень просто. Для начала нужно приварить первую трубу к основанию-пластине. Длина такой трубы немногим больше метра (рис. 3). Потом из трубки большего диаметра необходимо отрезать кусок, который будет больше длины колуна. Затем необходимо приварить колун к куску трубки большего диаметра и надеть на трубку-основание. Принцип работы чрезвычайно прост – устанавливают полено на основание под колун и бьют сверху другим поленом или кувалдой.

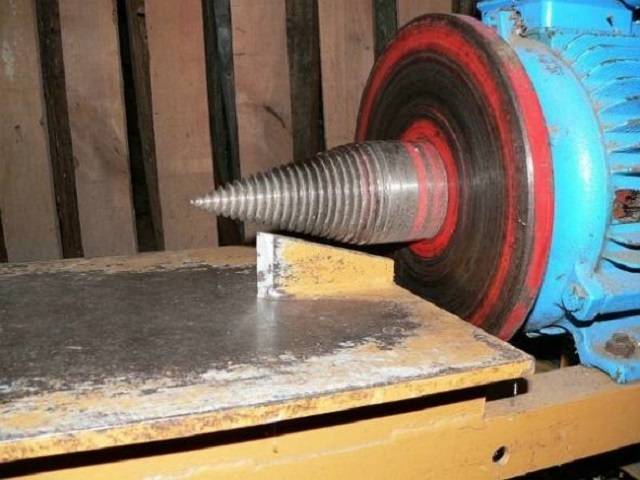

На раму устанавливается двигатель, его соединяют с редуктором, который передает движение на конус напрямую или посредством ременной передачи. Для того чтобы запитать такой электродвигатель, потребуются определенные навыки, так как учитываются особые параметры и требования для двигателя. Мощность двигателя не должна быть меньше 2 кВт, а количество оборотов, как правило, от 250 до 500. Такой двигатель можно подсоединять напрямую к конусу.

Не беда, если найти походящий двигатель не удалось. В этом случае нужно приобрести редуктор — повышающий или понижающий количество оборотов в зависимости от количества оборотов двигателя. Следовательно, двигатель с количеством оборотов от 250 до 500 можно устанавливать напрямую с конусом, а двигатель с использованием редуктора лучше расположить внизу рамы и передать движение ремнями.

Пульверизатор с водой

Четвертым рисунком, которым хочу поделиться, были осенние листья, нарисованные с помощью акварели. Собрав несколько листьев клена, дуба и каких-то еще несколько на улице, раскидала их красиво на ватмане и обвела карандашом

После этого обильно смочила лист водой из пульверизатора, дала впитаться 5 минут и осторожно промокнула вафельным полотенцем линии карандаша. Акварель, не разбавляя водой, наносила на ватман и посыпала солью. Выбрала тона от белого до фиолетового, все листики пока обошла стороной

Осторожно, не нарушая границы. Первым делала только фон. Оставила его сохнуть, посыпав солью

Выбрала тона от белого до фиолетового, все листики пока обошла стороной

Осторожно, не нарушая границы. Первым делала только фон

Оставила его сохнуть, посыпав солью.

Потом сухой кисточкой стряхнула соль. Листья делала аналогично фону, но без соли. После высыхания прорисовала все прожилки, затемнила края. Обмакнула кисть в белую гуашь и постучала по ней над рисунком, добавила белые мушки, признаки поздней осень и зимы.

Виды

Конусный винтовой дровокол обычно выполняют в мобильном и стационарном варианте. В последнем исполнении каркас оснащен осью с парой колес, за счет чего приспособление можно без проблем перемещать из места хранения к месту колки бревен.

По способу привода все винтовые приспособления делят на бензиновые, электрические, помимо этого, в продаже можно найти промышленные модели, работающие за счет вращательного движения тракторного вала.

Электрические модели обычно функционируют от однофазной сети, но есть изделия, работающие от трехфазной.

Бензиновые модели оптимальны для работы на дачных участках, удаленных от места подключения к сети переменного тока, а кроме того, в местах, где не подведено электричество.

Обслуживание подобных установок не нуждается в особых расходах, они отличаются повышенной функциональностью и результативностью.

Комбинированные – подобные приспособления работают как от электричества, так и на бензине. Они оптимальны для бытового использования, но часто применяются в промышленных условиях.

По способу подачи дров выделяют несколько типов винтовых дровоколов.

Горизонтальные – в этом случае чурки попадают в особый желоб и перемещаются навстречу винтовому конусу. Есть и второй вариант, когда бревно остается на своем месте, а резак движется навстречу ему.
Вертикальные – при этом заготовка подается в вертикальном направлении, обычно колющая поверхность движется к чурке.
Смешанные – эти модели сочетают несколько разных типов подачи бревен.

В зависимости от комплектации выделяют приспособления со сменным конусом и без него.

Зачем нужны дрова – повышение качества топлива

В современном мире довольно много источников энергии:

Природный газ доступен на обширных территориях. Достаточно открыть горелку и зажечь, как появляется синеватый огонек, который выделяет значительный тепловой поток.
Жидкое топливо, подаваемое через форсунки, горит ярким красным или желтоватым пламенем. Даже в тепловых машинах применяют разные виды жидких энергоносителей.
Уголь и продукты его переработки имеют продолжительный цикл горения. Красноватое пламя долго отдает тепло не только конвекцией, мощный поток теплового излучения поступает на все окружающие предметы.
Дрова – были первыми доступными источниками тепла. Актуальными они остаются и в настоящее время.

Во многих домах используется печное отопление. Бани и сауны, рекламируя свои услуги, указывают, что в качестве источника тепла используют дрова определенных пород деревьев. Приготовление пищи на открытом воздухе традиционно предусматривает использование древесины в технологии тепловой обработки продуктов.

Разновидности двигателей дровоколов

В зависимости от источников питания станки для колки дров подразделяются на следующие виды:

Устройства с электродвигателями наиболее просты в конструкции, эксплуатации и обслуживании. Они наиболее популярны для работы в бытовых условиях. Единственное требование для их эксплуатации – наличие источника питания.
Агрегаты с дизельными или бензиновыми двигателями являются более мощными. Чаще всего их применяют для заготовки леса, но подойдут они и для работ на приусадебных участках.
Устройства на тракторной тяге – это мощные профессиональные дровоколы, которые используются на крупных промышленных предприятиях, фермах, в лесопромышленных комплексах.

Работа колунов не зависит от вида двигателя и имеет следующий принцип:

вал, на котором расположен конус, запускается через редуктор;
бур, вращаясь, вворачивается в чурку и раскалывает ее на несколько частей.

При самостоятельной сборке конусного дровокола наибольшую сложность вызывает поиск рабочего конуса. Приобрести его достаточно трудно, поэтому многие домашние мастера изготавливают его своими руками.

Устройство винтового колуна с электрическим приводом

Дровокол с электрическим или дизельным приводом является установкой способной перерабатывать до 10-12 кубометров чурок длиной около 60 см (стандарт дров). Используют установки заготовители для сокращения трудозатрат. В домашних условиях установки высокой производительности не пользуются спросом.

Устройство винтового дровокола основано на взаимодействие пары винт- гайка, где гайкой служит мягкая древесина. На устойчивой стальной платформе крепится моторедуктор с наконечником в форме конусного винта, вращающегося со скоростью 250- 450 об/мин. От двигателя же приводится в движение упорная планка, задвигающая чурбак, стоящий торцом, на вращающийся конус. В результате вхождения конуса дровокола в боковую поверхность чурки, древесина раскалывается вдоль волокон.

Моторедуктор заменяют ременной передачей с установкой двигателя под разделочным столом. Тогда вращение на вал винтового конуса передается шкивами, рассчитанными на оптимальные обороты винта. Такая конструкция позволяет использовать однофазный двигатель 220 В, с ним цена дровокола винтового становится существенно ниже. Если колун снабдить концевиком, то рабочий конус будет возвращаться в исходное положение самостоятельно. Как работает винтовой дровокол, можно посмотреть видео:

Традиции или технологии?

Наши предки, и не только наши, предпочитали дрова рубить топором. Пилы появились в обиходе сравнительно недавно, и распространение имели меньшее, чем топоры. Это связано как с большими потерями материала – до 5% дерева уходит в опилки, не пригодные для растопки – так и с тем, что расколотые по волокнам поленья лучше горят и хранятся.

Традиционный топор для рубки дров называется колуном, от слова «колоть», «кол». Это массивное изделие весом обычно в 2…3 кг, со слабо выраженным лезвием и длинной рукоятью. Такая конструкция обусловлена тем, что вся сила должна уходить в удар, не отдаваясь в руках и плечах рубщика.

Однако такая работа требует достаточной физической силы и выносливости, но в большей степени – навыков. Опытные рубщики утверждают, что на любом полене есть особые точки, удар по которым способен расколоть даже самое твердое дерево без большого приложения силы.

Более современный вариант – это так называемые дровоколы.

Это механическое устройство с ручным, гидравлическим или электрическим приводом, которое позволяет раскалывать кругляк на отдельные поленья.

Поскольку изготовление обычного колуна, то есть массивного топора, в домашних условиях доступно только практикующим кузнецам с достаточным опытом и соответствующим оборудованием, поговорим о приспособлении для механизированной расколки чурбаков, которое также в просторечии называется колуном, а не только древоколом.

О конструкции

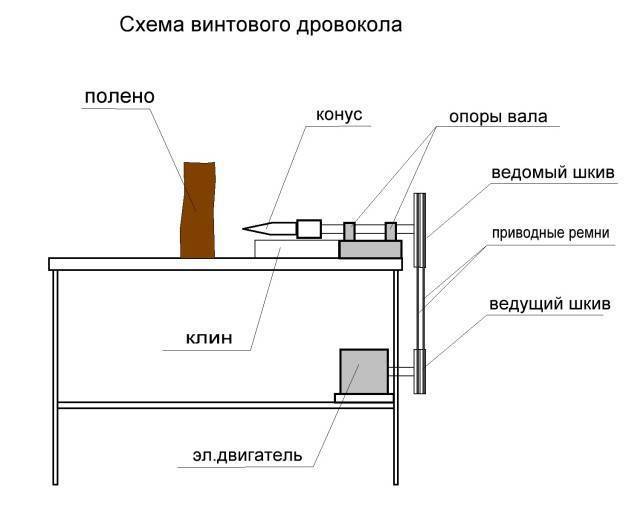

Основная конструкция конусного дровокола

Станок состоит из основных двух частей:

Базовая часть представлена крепкой станиной. Она изготавливается из профильной трубы и имеет форму тумбочки. Состоит из четырёх стоек скреплённых между собой перемычками. Верх накрывается стальным листом по размеру периметра и толщиной 10 мм. На него устанавливаются два крепления под подшипники. На среднем уровне крепится подобная пластина. В ней сверлятся отверстия под крепление электрического мотора. К станине приваривается стол для подачи материала. Изготавливают его из двух стоек, с использованием профильной трубы, соединённых перемычкой. Верх выполняется из стального листа. Размеры соответствуют периметру стола. Толщина металла 10 мм. к поверхности стола приваривается нож разъединяющий полено. Он предотвращает неожиданное попадание осколка под винтовой конус с последующим его затягиванием и деформацию вала. Приваривается н строго под конусом на расстоянии 20 мм от самого большого диаметра конуса имеющегося в наборе к данному станку.
Механическая часть представлена валом, двумя подшипниками, шкивом понижающим число вращения, конусом с винтовой резьбой, электродвигателем, малым шкивом для двигателя и прорезиненным ремнём.

Как работает?

Стальной вал помещается в подшипники и устанавливается в крепления на станине. На конце его закрепляется шкив диаметром 400 мм. на среднюю площадку устанавливается электродвигатель с малым шкивом диаметром в 140 мм. между ними устраивается ремённая передача.

Разность диаметров шкивов позволяет сократить частоту вращения от двигателя на вал с конусом в три раза, но позволяет увеличить мощность станка в 3 раза.

Длина конуса 250 мм, диаметр основания под вал составляет от 40 мм до 100 мм.

В основании высверливается отверстие для вала. Закрепляется конус на валу при помощи винтов или внутренней резьбы.

Типы приводов для конусного дровокола

Приводом для производства работы механического колуна могут быть:

Электрические двигатели с питанием от сети напряжения в 220 V и 380 V. Выбор зависит от необходимой мощности станка.
Двигатели внутреннего сгорания, работающие на бензине или дизельном топливе.
От специального приспособления у механической газонокосилки или минитрактора. Это привода временного характера.

Принцип работы электрического колуна

Материал находится в вертикальном положении. Принцип ручной подачи необходим для тактильного контроля силы надавливания на чурбак. Конус с помощью винтовой резьбы вворачивается в древесину. Форма колуна обеспечивает постепенное раскалывание дерева на поленья необходимого размера. Остаётся только сложить полученный продукт в поленницу.

Важно! Особое внимание необходимо уделять безопасности производства работ на данных станках. Они имеют большое количество открытых вращающихся частей с большой мощностью. Для работы применяется электрический ток. Важно соблюдать все правила техники безопасности

Обязательное применение спецодежды и средств индивидуальной защиты, рукавицы, сапоги кирзовые, очки

Важно соблюдать все правила техники безопасности. Обязательное применение спецодежды и средств индивидуальной защиты, рукавицы, сапоги кирзовые, очки

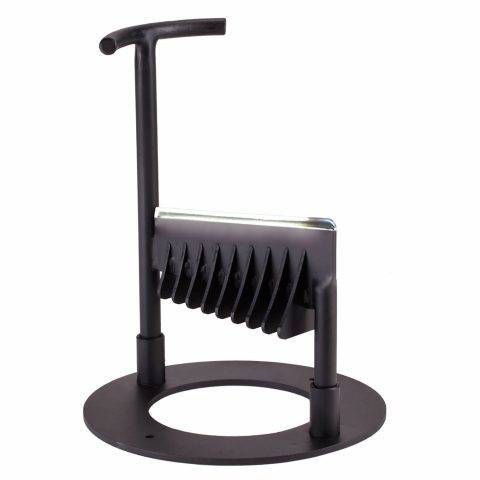

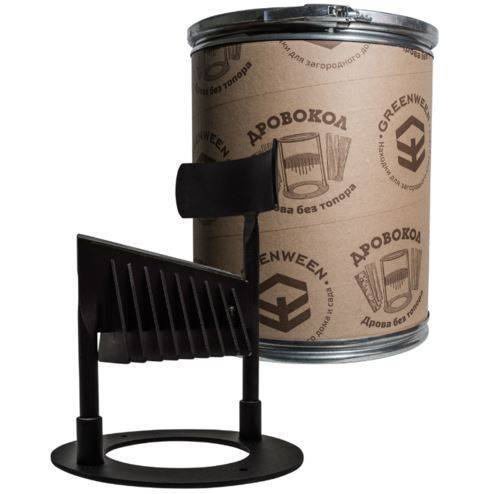

Модель	Вес, кг	Рабочее положение	Максимальный диаметр брёвен, см	Цена, руб
GREENWEEN GW-DR3-T	4,8	Вертикальное	40	4 178
KOLUNDROV «X4»	6,5	Вертикальное	18	6 169
KOLUNDROV «С полукольцом»	5,2	Вертикальное	40	5 800
KOLUNDROV «Стандартный»	6,6	Вертикальное	18	5 150
KOLUNDROV «X4 Cross»	6	Вертикальное	18	4 730
GREENWEEN GW-DR4-T	5,7	Вертикальное	20	3 988
KOLUNDROV «Эконом»	3,1	Вертикальное	40	4 029
