Всё о приточно-вытяжных клапанах для вентиляции в ПВК окнах

Виды приточных клапанов для стен

Для обеспечения притока воздуха в помещение устанавливают стеновой клапан приточной вентиляции.

Существует несколько разновидностей:

• в первую очередь все модели отличаются пропускной способностью;
• некоторые виды при необходимости полностью перекрывают доступ воздуха с улицы;
• клапанные механизмы подбирают по сечению воздуховода;
• для дополнительной защиты от шума используют разновидности с тепло- и звукоизоляцией (так есть модели без дополнительной изоляции);
• в зависимости от способов настройки выделяют заслонки с автоматическим и ручным управлением либо без регулировки;
• в некоторых моделях предусмотрена возможность использования дополнительных аксессуаров.

Все стеновые клапаны отличаются конструктивными особенностями и внешним видом. Их изготавливают из разных материалов. Конфигурацию модели, устанавливаемой в воздуховод, подбирают по сечению короба. Прямоугольные пенополистирольные клапаны ставят под подоконником.

Преимущества и недостатки

Среди преимуществ выделяют:

1. Поскольку окна реже открывают на проветривание, клапанный механизм в стене способствует продлению срока службы фурнитуры.
2. Устройства защищают от уличного шума, чего нельзя сказать об открытых на проветривание окнах.
3. Если установить клапан приточной вентиляции в стене с регулятором, то объемы поступающего свежего воздуха регулируют на свое усмотрение. По этой причине не советуют покупать дешевые устройства без регулировки.
4. В зависимости от места установки клапанный механизм совершенно незаметен в интерьере помещения. Обычно его ставят под подоконником или за шторой возле окна, где он невиден.
5. Для устранения резких температурных перепадов в комнате устройства крепят возле батареи или в верхней части стены. Поступающие холодные воздушные массы будут успевать нагреваться при перемешивании с теплым воздухом в помещении.
6. В сравнении с полноценной приточной системой вентиляции клапан стоит намного дешевле. В зависимости от сложности модели он обойдет в 45-77$ (3-5 тысяч рублей). Цена дорогих разновидностей с рекуператорами и вентиляторами стартует от 15 000 рублей (230 долларов). Высокая стоимость оправдана повышенной эффективностью и удобством использования.

Главный минус всех стеновых клапанов заключается в необходимости высверливания отверстия во внешней ограждающей стене. Если в процессе установки допустить ошибки, стеновая поверхность и воздуховод покроются наледью зимой. Устройства без встроенного вентилятора обеспечивают приток воздуха в количестве 30 м³ в час. Этого объема достаточно только для одного человека.

Назначение и принцип работы

Приточные воздушные клапаны для установки в стене поддерживают в помещении комфортный микроклимат и регулируют влажность. Благодаря этому люди и животные хорошо себя чувствуют. Нормируемый показатель притока свежего воздуха в помещение составляет 30 кубометров в час на одного человека. Такое количество воздуха поступает в комнату, если разница давления в доме и за его пределами равна 10 Па. При увеличении перепада в здание поступает больший объем воздушных масс.

Если вытяжные вентиляционные каналы в стене работают правильно и эффективно, обеспечивается необходимая разница давления. Отсутствие естественной вентиляции или ее засорение приводит к низкой продуктивности приточного клапана. Это связано с недостаточным перепадом давления.

Для проверки тяги в вентканале к нему подносят зажженную спичку. Если пламя отклоняется в сторону отверстия, эффективность работы вентиляционной системы достаточно высокая.

Особенности установки приточного клапана в стену

При выборе места установки используют один из двух вариантов:

• под подоконником возле отопительного прибора;
• в стене на высоте 1,8-2 м от пола (от ближайшего окна отступают минимум 300 мм).

Порядок монтажа:

1. В наружной стене сверлят сквозное отверстие требуемого диаметра. Его делают с уклоном на 3-4 градуса наружу. Благодаря этому из отверстия будет вытекать конденсат за пределы дома.
2. Меряют толщину стены с отделкой, отрезают воздуховод заданной протяженности.
3. Внутри канала закрепляют шумоизоляционный материал, идущий в комплекте. Если его нет в наборе, то изолятор покупают отдельно.
4. Подготовленную трубу вставляют в просверленное отверстие. С внешней стороны фиксируют вентиляционную решетку.
5. На другом конце воздуховода крепят внутренний корпус. Для его фиксации используют шурупы из комплекта.

Оптимальные варианты клапанов

Такое устройство для вентиляции окон считается относительно простым. Однако оно имеет конструктивные отличия в зависимости от разновидностей. Чтобы разобраться в этом, следует знать особенности всех вариантов клапанов.

• невысокая цена;
• возможность установки без демонтажа ПВХ окон;
• простой и быстрый монтаж;
• гарантия высокой звукоизоляции стеклопакетов;
• возможная автоматизация.

Несмотря на все перечисленные плюсы, у такого вида клапанов имеется один существенный недостаток — плохая пропускная способность. Это хорошо ощущается при закрытых окнах.

В щелевых воздух поступает через специальные клапаны. Они оснащены двумя блоками: впускным и регулирующим, а в более современных моделях всего один блок универсального типа. Среди плюсов технологии можно отметить:

• благодаря регулирующему блоку есть полная защита от различных внешних факторов, например, осадков и насекомых;
• хорошая пропускная способность;
• использование без демонтажа стеклопакета.

Существуют накладные модели, но для жилых помещений они практически не применяются. Это объясняется большими недостатками клапанов. Они существенно понижают теплоизоляционную эффективность окон, и звукоизоляция также полностью отсутствует. Такие клапаны обычно устанавливают еще до начала монтажа оконных конструкций. Это связано с предварительной корректировкой проема. В сфере производства такой тип приточной вентиляции нашел широкое применение. Востребованность объясняется отличной пропускной способностью.

Приточный клапан для пластиковых окон: для чего необходим?

Главным инструментом микроклимата для жилплощади выступает система проветривания. Воздушные массы должны постоянно обновляться, находиться в непрерывной циркуляции. Иначе в жилище создастся нездоровая обстановка. Воздух будет тяжелым и спертым, значительно вырастет уровень влажности, может образоваться плесень и грибковые отложения.

Металлопластиковые окна выполняют шумозащитные функции, помогают предотвратить теплопотери. Но из-за особенностей своего строения, они полностью блокируют проникновение чистого воздуха в жилплощадь. Чтобы не допустить ухудшения микроклимата, производители создали лучшую вентиляционную систему, которая помогает чистым воздушным массам попадать в помещение.

Вентиляционная фурнитура евроокон состоит из нескольких элементов:

• профили с вентиляционными отверстиями;
• ограничители открывания;
• уплотнители с воздухопроницаемой прокладкой;
• шпатик, оснащенный регулирующим механизмом.

Проблема доступа воздуха может быть решена постоянным проветриванием.

Тем не менее, обозначенная методика недоскональная:

• потоки воздуха при открытии окна не поддаются регулированию, из-за чего появляются сквозняки;
• распахнутые створки ухудшают шумоизоляцию, нарушая теплообмен в помещении;
• в холода и во время осадков обеспечить проветривание будет сложнее.

Эффективность приточных клапанов

если клапан не работает

Этот вопрос непременно возникает у каждого владельца квартиры с металлопластиковыми окнами без вентиляции. Чтобы не тратить понапрасну деньги, проверьте ожидаемый эффект от работы перед покупкой клапана.

Снимите уплотнитель с верхней части оконной створки. Не нужно его обрезать, просто оставьте висеть. Чтобы уменьшить приток воздуха, вставьте часть резинки на место. Оставьте в таком состоянии окно на несколько дней

Обратите внимание на следующие параметры:

• температура в комнате;
• наличие конденсата на стеклах;
• появился ли уличный шум;
• нет ли сквозняка.

Кстати, температура воздуха в комнате после установки клапана приточной вентиляции для пластиковых окон станет ниже. Ведь в помещение поступает холодный уличный воздух. Если в квартире отличное отопление, владельцы даже не заметят разницу в 2-3 градуса. В противном случае придется отказаться от установки вентиляционного клапана для пластикового окна и подумать о приобретении приточного устройства с обогревом воздуха.

Способы микропроветривания дома

Самый распространенный вариант предусматривается производителями всех металлопластиковых окон, в конструкции которых имеется открывающаяся створка. Это встроенная фурнитура для установки летнего или зимнего режима для закрытого положения. Регулировка производится посредством стандартной или специальной отвертки, шестигранного ключа путем прокручивания эксцентрика в ту или иную сторону. Он располагается на торцевой части рамы. Таким образом обеспечивается максимальное плотное, нейтральное или условно свободное прилегание створки к профилю основного оконного переплета. То есть летом в помещение круглые сутки будет проходить небольшое количество свежего воздуха через образуемый зазор, а зимой – нет.

Смена режимов позволяет продлить срок службы установленного уплотнителя. Но такое микропроветривание нельзя считать в достаточной для человека степени эффективным. Недостаток также заключается в невозможности устройства для глухих створок.

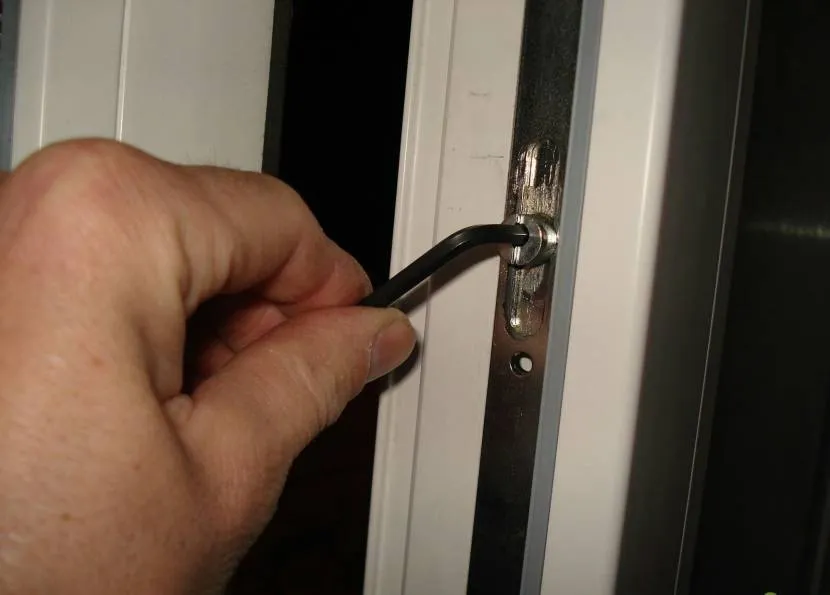

Цанга для смены режимов «зима-лето»Источник severdv.ru

Щелевое микропроветривание

Этот способ также актуален только для оконных блоков с открывающимися створками. На распашного типа дверцах устанавливается откидной механизм. Он устроен так, что с помощью смены положения ручки можно корректировать ширину образуемой щели между створчатой и основной рамой. Режим микропроветривания у большинства конструкций устанавливается путем поворачивания ручки под углом 45 градусов относительно исходного. В более сложных системах можно настраивать несколько позиций. В любом случае фурнитура справляется с порывистым ветром в той или иной степени. Но не рекомендуется практиковать щелевое микропроветривание в агрессивных условиях (сильный ветер, ураган, ливень или град).

В бюджетных конструкциях может отсутствовать возможность отклонения створки на режим микропроветривания. Либо в блоке вообще не предусмотрен откидной механизм. В таком случае решением является самостоятельная установка того или иного ограничителя открывания окна. Этот подход актуален как для распашных, так и для раздвижных створок.

Ограничитель открывания раздвижной створкиИсточник sp-kapusta.ru

Вентиляционный клапан

Это универсальное решение, которое может быть встроено между оконным блоком и проемом независимо от типа створки по открыванию либо установлено в качестве накладки на профиль или вставки между рамами. Первые вентиляционные клапаны врезаются, как правило, в верхнюю раму основного оконного переплета. Здесь допускается регулировка, поэтому можно контролировать объем поступающего снаружи свежего воздуха.

Встраиваемые в раму приточные клапаны характеризуются относительно низкой эффективностью. Поэтому они применяются в качестве дополнительной системы вентиляции помещения. Некоторые мастера на глухие оконные блоки устанавливают несколько единиц фурнитуры для микропроветривания либо комбинируют, например, образцы для рамы и подоконника.

Самовентиляционные окна

Здесь отличительной чертой конструкций является «дышащий» профиль. Обеспечивается процесс за счет отверстий в раме, которые располагаются снаружи в нижней части оконного переплета и внутри в верхней. Принцип микропроветривания заключается в поступлении холодного воздуха в раму, его последующего согревания в камере. По законам физики теплая масса легче холодной и поднимается вверх. Поэтому в дом через верхний профиль поступает кислород.

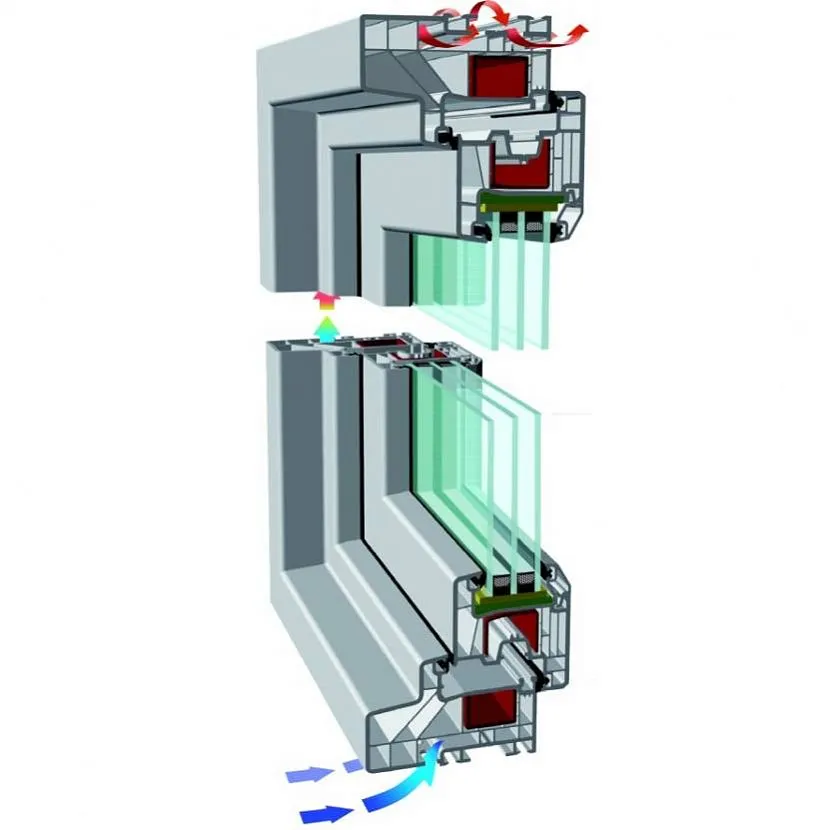

Схема движения воздуха в «дышащих» окнахИсточник tildacdn.com

Это практичное нововведение в окна, но оно не лишено недостатков. В частности, по мере увеличения высоты здания тяга снижается. А на первых этажах для полноценной вентиляции помещения поступающего объема свежего воздуха недостаточно. С другой стороны – зимой на стеклопакете не скапливается конденсат. Также к плюсам можно отнести независимость от типа створки по открыванию.

Какой способ лучше

Каждый из вариантов имеет свои достоинства и недостатки. Оптимальным считается вариант с многоступенчатой регулировкой. Дешевле для этого будет выбрать обычную гребенку или замковое устройство. Последнее оказывает лучшее сопротивление порывистому ветру и предотвращает несанкционированное проникновение в дом.

Если оконные блоки устроены с глухими створками, то правильным решением будет установка приточного клапана. Главное выбрать правильно фурнитуру, так как изделия могут устанавливаться до и после монтажа окна и обладают различными техническими характеристиками.

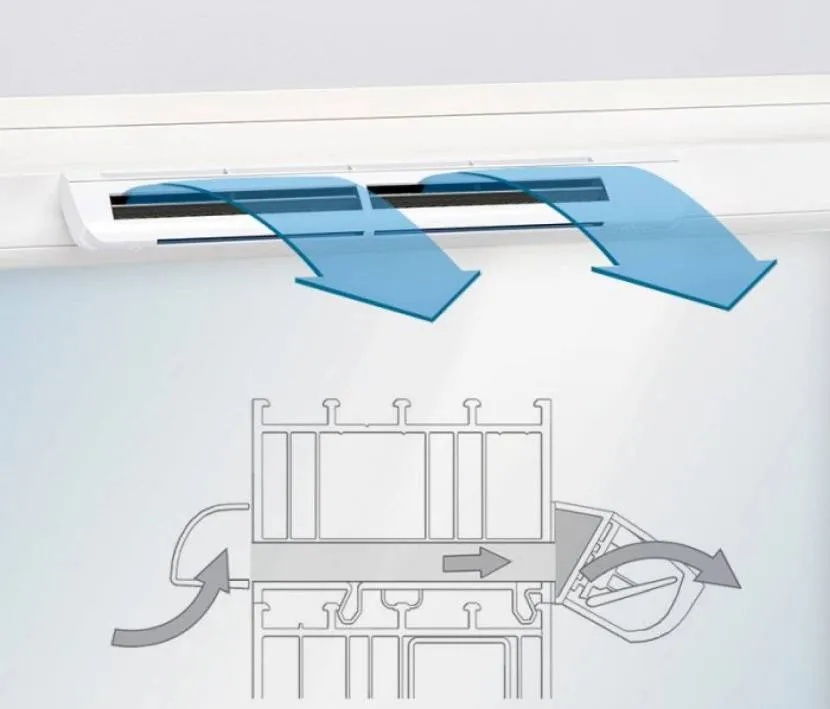

Щелевой тип приточного клапана для оконИсточник vent39.ru

Режим микропроветривания

Вариант 1 — функция предусмотрена изготовителем

Правая створка находится в режиме микропроветривания

Надеюсь, вы знаете или уже поняли, что это такое:

• пожалуй, подобная функция, предусмотренная производителем, наиболее удобный вариант;
• получается, что такой замок имеет четыре положения, которые предусматривает инструкция: ручка, опущенная вертикально вниз — это закрыто, горизонтально на 90° — открыто, вертикально вверх — откидной режим и вверх под углом 45° — микропроветривание;
• следовательно, для того чтобы установить створку в таком режиме, поворачиваете ручку относительно верхней вертикали на 45° и тянете на себя;
• установив фрамугу в таком положении, вы обеспечиваете стабильный приток воздуха, который избавит вас от конденсата не только на стёклах, но и на стенах;
• при таком режиме вам не следует бояться сильных морозов — помещение от этого не переохладится;
• но хочу отметить, что цена окон, где механизм запорной арматуры работает в таком режиме, будет выше обычной.

Вариант 2 — климатический клапан

Циркуляция воздуха через климатический клапан

Также циркуляция воздуха для поддержания микроклимата возможна и при помощи климатического клапана. Такое устройство может предусматриваться производителем окон, либо его можно вставить позднее своими руками.

Сейчас вы сможете разобраться, как сделать микропроветривание пластиковых окон своими руками с помощью климатического клапана, если эта функция не была предусмотрена производителем:

• верхней части створки на горизонтальном профиле устанавливается шаблон, по которому будут вырезаться нужные отверстия;
• но перед установкой разметьте перекладину, чтобы монтаж получился посредине — это более эстетично;

Делаем отверстия по шаблону

• перенесите разметку на наружную сторону створки — там тоже вам придётся устанавливать шаблон;
• теперь нужно болгаркой разрезать камеры с одной и другой стороны — этим вы создаете нишу для установки клапана.

Отверстия для монтажа

Такие устройства имеют собственную звукоизоляцию, следовательно, после их установки уровень шума в помещении практически остаётся таким же, как и до того.

Датчики привода, которые изготавливаются из полиамидной ткани, не требуют электропитания. Они автоматически реагируют на уровень влажности за счёт собственного коэффициента сжатия, и регулируют положение заслонок, пропускающих воздух с улицы в помещение.

Наружная сторона собранного клапана

Такое устройство монтируется очень легко и быстро — для этого нужно иметь дома карандаш, рулетку, болгарку с обрезным диском по металлу и шуруповёрт (можно фигурную отвёртку).

Фиксируем клапан в камере профиля

Клапан держится внутри профиля за счёт шурупов, которые закручиваются снаружи, как на верхнем фото, так и за счёт силиконового герметика, которым заделываются стыки и зазоры.

Вариант 3 — гребёнка

Гребёнкой можно регулировать режимы

Но, как бы ни были хороши предыдущие варианты, с ними в полной мере может конкурировать простейшая гребёнка, которая позволяет удерживать створку в разных режимах. При этом такой механизм очень легко установить своими руками.

Комплектующие гребёнки и фигурная отвёртка для монтажа

Сама гребёнка состоит всего из двух деталей, это гребенчатая защёлка и ответная часть для запора. Помимо этого вам понадобятся ещё два самореза длиной не более 14-15 мм, чтобы не уперлись в металлический профиль и диаметром 3-3,5 мм, фигурная отвёртка или шуруповёрт.

Для того чтобы установить гребёнку, вам придётся проделать несколько несложный действий, первое из которых, это демонтаж ручки со створки. Для этого оттягиваем декоративную крышку на прижимной плоскости и разворачиваем её по горизонтали, освобождая тем самым доступ к винтам крепежа. Откручиваем их шуруповёртом или фигурной отвёрткой и снимаем ручку.

Устанавливаем ручку с подложенной под неё ответной частью

Подкладываете под ручку ответную часть и прикручиваете её на старое место.

Защёлка или гребенчатая планка прикручивается к вертикальной перемычке рамы — для этого закрываете створку, устанавливаете гребёнку так, как она будет стоять в закрытом положении, отодвинув на 1 мм от створки, и прикручиваете.

Виды вентиляционных клапанов

Система вентиляции обеспечивается автоматической регулировкой, поскольку в окно встраивается датчик, определяющий, степень влажности в квартире, количество человек и другие элементы, создавая оптимальный режим проветривания.

Типы клапанов климатической приточной вентиляции:

1. фальцевые – устанавливаются без демонтажа окон, сохраняет звукоизоляцию. Воздух поступает через определенные отверстия в притворе. Наиболее бюджетный способ;
2. щелевые – так же не требуют демонтажа ПВХ окон, считается довольно качественным вариантом. Поступление воздуха осуществляется через отверстия, прикрытые блоком с регулировкой;
3. накладные – наиболее современный вариант, считается самым лучшим с точки зрения пропуска воздуха, но имеет сложную систему монтажа. Если их не установить изначально, в дальнейшем это станет невозможным, то есть, заказывая окна, сразу же заказываются накладные клапана, которые подгоняются под размеры ПВХ окон;
4. механические – устанавливаются в системе пластиковых окон своими руками и позволяют обеспечить и осуществлять контроль за притоком воздуха самостоятельно, вручную меняя положение клапана;
5. автоматические – проветриватели для окон имеют автоматический гигрометр, который регулирует поступление воздуха круглосуточно в любое время года.

Монтаж приточного клапана на окно своими руками

Перед установкой приточной вентиляции необходимо освободить окно от штор, а подоконник – от цветов, подготовить инструменты. Работы с фрезеровкой рамы и без нее выполняют по-разному.

Стандартная схема установки клапана

Стандартный монтаж клапана без фрезеровки даже у новичка займет не больше 30-40 минут.

Вам понадобятся:

• крестовая отвертка;
• канцелярский нож;
• карандаш.

Порядок монтажа:

1. Открыть оконную створку.
2. К верхней ее части приложить впускной блок и наметить на уплотнителе его границы.
3. По разметке сделать надрезы канцелярским ножом.
4. Вынуть отрезанный кусок уплотнителя.
5. Вставить на это место более тонкий уплотнитель. Он обязательно есть в комплекте с клапаном. Аналогичную процедуру нужно проделать с уплотнителем на раме.
6. Закрепить внутренний блок на рабочем основании с помощью саморезов. Если на нем есть клеевая основа, необходимо сначала снять с нее защитную ленту и приклеить изделие к ПВХ-конструкции.

Замена старого уплотнителя

Схема крепления приточного клапана

После монтажа створку закрывают и выставляют клапан в режим проветривания, чтобы проверить его работу.

Установка приточной вентиляции с фрезеровкой рамы

Не следует самостоятельно выполнять установку приточной вентиляции с фрезеровкой оконной рамы, если вы не знакомы с ее внутренним устройством, не имеете опыта работы с соответствующим инструментом. Здесь вам не обойтись отверткой. Для работы также понадобятся:

• электродрель с набором сверл;
• электролобзик;
• силиконовый герметик;
• шаблон для фрезеровки;
• защитные средства для органов дыхания, рук.

После ее снятия:

1. Демонтируйте запорную фурнитуру в верхней части створки.
2. С помощью шаблона наметьте место прорезания вентиляционного канала. Для большей точности шаблон можно закрепить на наплаве рамы с помощью саморезов.
3. Сверлом 5 мм сделайте стартовые отверстия по краям разметки.
4. Затем по стартовым сделайте основные отверстия сверлом на 10 мм.
5. Соедините отверстия электролобзиком, формируя паз.
6. Отшлифуйте его внутренние края напильником.
7. По периметру паза закрепите монтажную планку саморезами. Предварительно нанесите на нее силиконовый герметик.
8. Аналогичным образом сделайте ответный паз в притворе рамы.
9. С наружной стороны конструкции установите на раму козырек для вентиляции.
10. Верните на место запорную арматуру и навесьте створку на петли.
11. Защелкните на монтажной планке внутренний выпускной блок.

Выпиливание паза в оконной створке

Крепление внутреннего блока на монтажную планку

Подробнее о процессе установки в видео.

На первый взгляд все это просто. На самом деле в процессе фрезеровки велик риск повреждения створки, нарушения герметичности стеклопакета. Да и проводить наружное крепление козырька небезопасно. Именно поэтому установку лучше доверить опытным мастерам.

Все известные разновидности

Клапан вентиляции для пластиковых окон — это лишь на первый взгляд простое устройство. Он подразделяется на несколько разновидностей, которые имеют существенные конструктивные отличия. Их следует знать, чтобы подобрать оптимальный вариант.

Фальцевые

Это самый простой, а главное дешевый вариант. С их помощью уличный воздух поступает в помещение через небольшие вырезы. Главные достоинства этой технологии заключаются в следующем:

• Низкая стоимость.
• Нет необходимости демонтировать установленные ПВХ окна.
• Гарантирует сохранение звукоизоляционных свойств стеклопакета.
• Высокая скорость и простота монтажа.
• Возможность автоматизации.

Среди всех достоинств затесался один, но очень важный минус — слабая пропускная способность. Из-за этого фальцевая вентиляция при закрытых окнах имеет слабую эффективность.

Щелевые

Свежий воздух в помещение поступает благодаря специальным каналам. Обычно они имеют размер в диапазоне 160-400 на 10-16 мм. Как правило, такой клапан оснащен двумя блоками — впускной и регулирующий. На более продвинутых моделях он один (универсальный). Плюсы технологии:

• Абсолютная защита от внешних факторов (осадки, насекомые). Это обеспечивается благодаря наличию регулирующего блока.
• Высокая (в нашем случае средняя) пропуская способность.
• Можно использовать без демонтажа стеклопакета.

Серьезный минус в данном случае можно найти лишь один — относительно сложный монтаж. Однако некоторые модели лишены даже такого недостатка (об этом позже). Поэтому эта категория наиболее популярная сейчас.

Накладные

В жилых помещениях такие конструкции практически не применяются. Это связано с их серьезными недостатками:

• Серьезно снижается теплоизоляционные свойства окон.
• Звукоизоляция сводится практически к нулю.
• Установить такой клапан приточной вентиляции можно только до монтажа стеклопакета. В частности, необходимо корректировать размер проема.

Однако эта технология нашла широкое применение в производственной сфере. Главная причина этого — высочайшая пропускная способность.

Опубликовано 02.06.2020 Обновлено 13.06.2020 Пользователем admin

Варианты обустройства принудительной вентиляции пластиковых окон

Есть несколько вариантов решения проблемы притока воздуха в помещение с пластиковыми окнами:

• щелевая вентиляция;
• устройство самовентиляции;
• форточка с дискретной фиксацией или фиксатор створки;
• приточный клапан.

Каждый из предложенных вариантов проветривания пластиковых окон имеет свои плюсы и минусы. Например, форточка утяжеляет стеклопакет и повышает его стоимость.

Щелевая вентиляция

Вентиляция пластиковых окон через микрощели предусмотрена конструкцией рамы. Если повернуть ручку поворотно-откидной створки на 30-45 градусов от вертикального положения, окно закроется не полностью. В оставшуюся щель будет эффективно задуваться воздух с улицы.

Этот вариант проветривания не требует дополнительных затрат и является самым популярным. К недостаткам можно отнести плохой приток воздуха в теплое время года и постоянный сквозняк зимой.

Самовентиляция

Устройство самовентиляции в пластиковом окне предусматривается на этапе изготовления конструкции в виде специальных отверстий в раме. Забор воздуха с улицы происходит через отверстия в профиле, расположенные в нижней части рамы, в комнату воздух поступает через отверстия верхней части.

Проходя между створок, холодный поток успевает нагреваться и в комнату поступает комфортный свежий воздух. Пластиковые окна с самовентиляцией обходятся дороже простых.

Фиксатор оконный или дискретная фиксация створки

Оконный фиксатор (гребенка) представляет собой специальный крючок, который фиксирует раму или форточку в полуоткрытом положении. Крючок имеет несколько фиксирующих выемок, что позволяет регулировать силу воздушного потока. Устройство стоит недорого, отличается простотой и надежностью. Его можно самостоятельно установить на любую пластиковую раму.

Механизм дискретной фиксации створки выполняет ту же функцию, что и оконный фиксатор. Разница в том, что он вмонтирован в раму и не виден снаружи. Стеклопакеты с дискретным фиксатором по стоимости выше чем простые оконные пластиковые конструкции.

Приточный клапан

Приточный вентиляционный клапан для пластиковых окон – самое сложное и дорогостоящее устройство для принудительной вентиляции. Производители предлагают приточные клапаны с разной производительностью, разного цвета и разной стоимости. Приточный клапан можно установить на пластиковое окно, как в процессе его изготовления, так и на уже смонтированный стеклопакет. Выбирать клапан следует исходя из площади комнаты.

Приточные клапаны работают в автоматическом режиме или на ручном управлении. Автоматические клапаны срабатывают на повышение влажности и температуры воздуха.

Если необходимо установить приточный клапан в кухне, то лучшим вариантом будет использование механического устройства. Его можно будет задействовать периодически, в ручном режиме, когда понадобится интенсивное проветривание кухни. В остальное время для кухни будет достаточно притока воздуха из комнат.

Приточный вентиляционный клапан: установка на пластиковое окно своими руками

Установить вентиляционную конструкцию несложно. Опытному мастеру для этого достаточно 30-40 минут.

Монтаж без фрезеровки

Предварительно необходимо подготовить несколько инструментов:

• изделие воздухообмена;
• хорошо заточенный нож;
• шуруповёрт;
• полуметровая линейка.

Для монтажа приточного клапана необходимо демонтировать часть оконного уплотнителя

Приточный клапан на пластиковые окна своими руками устанавливают только после предварительной разметки откидной створки. Для этого и нужна линейка. Последовательность работ определяется конструкционными особенностями клапана. В большинстве случаев достаточно заменить стандартный уплотнитель на комплектный.

Для монтажа приточного оконного клапана достаточно заменить стандартный уплотнитель

Что касается других моделей, то для окон ПВХ требуется не более 1 отверстия в конструкции профиля. Самый предпочтительный вариант – первый, поскольку проделать ровную и аккуратную щель своими руками весьма проблематично.

Пошаговая инструкция по установке приточного клапана своими руками представлена на видео:

Установка с фрезеровкой

Под фрезеровкой подразумевают вырезание небольшого отверстия в блоке оконного проема.

Для работы понадобится несколько материалов и инструментов:

• острый строительный ножик;
• мощный электролобзик;
• дрель и комплект свёрл (в большинстве случаев достаточно на 5 и 10 мм);
• напильник;
• шаблон под будущий клапан подходящего размера;
• герметик.

Чтобы приточная вентиляция в пластиковых окнах обеспечивала оптимальный уровень воздухообмена, важно чётко соблюдать следующую последовательность действий. Установка приточного клапана на пластиковые окна осуществляется в 5 этапов. Установка приточного клапана на пластиковые окна осуществляется в 5 этапов

Установка приточного клапана на пластиковые окна осуществляется в 5 этапов

1. К оконному профилю прикладывают специальный шаблон, очерчивая его по контуру карандашом. Предварительно створку лучше снять.
2. По намеченному периметру проделывают 5-8 5 мм отверстий. Работы начинают изнутри, что в последующем упростит монтаж конструкции на окна ПВХ.

3. 10 мм сверлом проделывают отверстия.

4. Электролобзиком аккуратно снимают пространство между 2-мя соседними проёмами, чтобы подготовить место под клапан. Края в обязательном порядке выравниваются напильником, а затем зачищаются наждачной бумагой.

5. Максимально аккуратно прикладывают монтажную планку под клапан к створке, а затем привинчивают конструкцию саморезами. Для «посадки» вытяжных решений в обязательном порядке используется герметик.





















6. В наплавлении рамы проделывают паз, в соответствии с размерами шаблона. Для этой цели лучше воспользоваться электролобзиком.
7. К наружной части рамы привинчивают заборный блок клапана с небольшим козырьком. Он также монтируется «на герметик».

Завершается процесс установкой регулирующего блока, для чего предусмотрены небольшие клипсы. Приточный клапан на пластиковые окна готов к эксплуатации!

Какие имеются варианты климатических клапанов для пластиковых окон

По этой причине, как пишут теперь уже дилеры дополнительных аксессуаров возникают следующие проблемы:

• Постоянно держать открытой форточку не будешь. А эффект кратковременного зимнего проветривания не позволяет в полной мере восстановить воздух помещения.
• Безусловно, при открывании форточки сразу в квартиру несутся все звуки. А мы еще добавим, что и пыль делает то же самое.
• Фурнитура безусловно от более частого использования стремительно изнашивается, а срок ее службы и так обычно вдвое меньше самого профиля.

В результате предлагается два варианта того, как климатический клапан для пластиковых окон может быть встроен в уже существующую конструкцию. Ну, и третьей альтернативой можно считать покупку уже оборудованного профиля. Итак, начнем от сложного к простому:

1. В самом общем случае понадобится профиль фрезеровать. Для этого необходимы, как минимум дрель и электрический лобзик. Смысл в том, что наплывы створки и рамы снабжаются щелями по шаблону климатического клапана. Для этого сверлятся стартовые отверстия, после чего лишнее снимается электрическим лобзиком. Готовая конструкция выглядит пригоже, благодаря наличию специальных декоративных элементов, а функционал зависит от типа климатического клапана.

2. Многие заметили, что предыдущий вариант несколько долог, сложен для реализации, требует наличия под рукой специального инструмента, рабочей одежды, сноровки и умения работать. Поэтому такие марки, как Рекорд или Air Box, предлагают гораздо более простую (но и менее функциональную систему). В верхней части рамы отрезок утеплителя заменяется аналогичным, входящим в комплект поставки климатического клапана. То же делается и на створке. Оба участка располагаются друг напротив друга. Далее идут небольшие отличия в деталях. Так например, полностью автоматический климатический клапан Регион встраивается внутрь рамы, а Air Box навешивается прямо со стороны комнаты. Первый работает сам по себе, второй можно регулировать. У нас, честно говоря, возникают большие сомнения, что климатический клапан Регион может сам отслеживать и контролировать уровень относительной влажности, но именно таковы заявления дилеров. Проверить их мы предоставляем нашим читателям. Что касается Air Box, то это более прозаическая конструкция, но и она подразумевает наличие автоматического режима. В чем именно он заключается, широкой публике в рекламных материалах не сообщается.

Мы видим, что климатический клапан для пластиковых окон не только по-разному монтируется, но и обладает рядом опций. Приведем наиболее важные из них еще раз:

Наличие возможности автоматической регулировки параметров. Это могут быть температура или влажность.
Возможность регулировать скорость поступления потока уличного воздуха.
Наличие фильтров от пыли и гасителей шума

Особенно важно для жителей степных районов и мегаполисов.

Варианты климатических клапанов

Гаситель шума работает на том принципе, что внутренние каналы профиля представляют собой простейшие волноводы. И звук можно сильно ослабить, если вибрации будут затухать на поверхности специальных вставок. Понятно, что сея опция не так важна где-нибудь в лесу, но тем, кто живет на главной улице города, нужно обязательно задуматься, чтобы жаркой летней ночью не остаться без притока свежего кислорода. Фактор пыли не менее важен, но ведущую роль будет играть в условиях сильных ветров и голой почвы. Тот, кто не был в степях, едва ли поймет, о чем идет речь. Нужно видеть этот коричневые слой пыли, образующийся буквально за ночь на подоконнике, откосах и даже полах. Понятно, что климатический клапан для пластиковых окон в этом случае должен как-то препятствовать прохождению грязи внутрь не только помещения, но желательно и самого профиля.

Какой способ мы бы рекомендовали для того, чтобы обзавестись рассматриваемым классом устройств? Мы полагаем, что тот случай, когда дилер уже потрудился встроить климатический клапан притока свежего воздуха, будет наилучшим. Финские деревянные окна, к примеру, смотрятся замечательно и обладают отличной функциональностью. А именно за возможности, а не – как говорит А. Земсков – то, что профиль пластиковый, мы и покупаем ту или иную модель

Если же встраивать климатический клапан самостоятельно, то нужно смотреть на особенности, указанные выше, принять во внимание метод монтажа. К примеру, если не понравится накладной вариант установки, то аксессуар всегда можно снять
