Разводка труб в ванной, туалете, совмещенном санузле, на кухне

Подключение канализации

Эти трубы подключаются весьма просто, для этого они просто вставляются последовательно одна в другую.

Проводить данный этап работы будет значительно легче, так как в любой момент можно все без труда разобрать и переделать как надо.

Выполняя подобную работу, необходимо следовать трем основным правилам:

Все прокладываемые канализационные коммуникации обязательно должны иметь небольшой наклон, чтобы обеспечивать естественное движение по ним воды от самого сантехнического прибора, непосредственно к главному стояку. При этом расчет должен происходить следующим образом: на 1 м длины уклон должен составлять 2-3 см.
Диаметр всех отводных труб, идущих к ванной, душу и другим сантехническим приборам, должен составлять не более 50 мм, кроме тех, которые идут от унитаза, они 110 мм.
Трубы на вывод жидкости из сантехнических изделий должны соединяться так, чтобы, имеющие меньший диаметр, подключались в коммуникации большего диаметра, но не наоборот.

Замечание специалиста: система канализации должна иметь как можно меньше поворотов и минимальное количество подключений. Их необходимо делать последовательно и не создавать «перекрёстков», где в случае включения нескольких приборов образуется «затор».

Примите к сведению: когда будете соединять канализационные трубы, всегда проверяйте, чтобы между ними были специальные резиновые прокладки. В случае их отсутствия плотность крепления будет маленькая, и через щели будет вытекать вода, и в санузле всегда будет стоять неприятный запах.

уклон канализационных труб

Смотрите видео, в котором опытный мастер делится секретами выполнения разводки труб в ванной своими руками:

Выбирайте технологию монтажа в соответствии с дизайном помещения

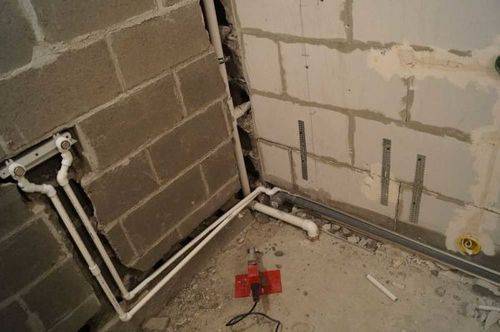

Скрытый вариант разводки труб сохранит целостность пространства ванной комнаты

По вашему выбору может быть сделана скрытая разводка труб, в комнате в новостройке или открытая, если позволяют условия.

Если дизайн проект вашей ванной комнаты предполагает скрыть все коммуникации в стенах, тогда придется долбить канавки-штробы, а после прокладки труб заделывать их штукатуркой. Стены будут ровными, и вы сможете облицовывать их любыми материалами. Скрытую разводку можно прокладывать не только в стенах, но и под полом.

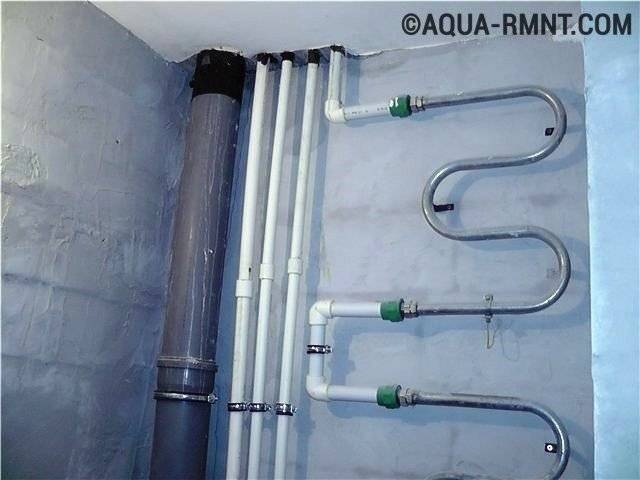

Открытая разводка делается вдоль стены, оставляя от нее небольшой отступ. Такой вариант немного уменьшает внутренние габариты помещения, но зато дает постоянный доступ к обслуживанию трубопроводов.

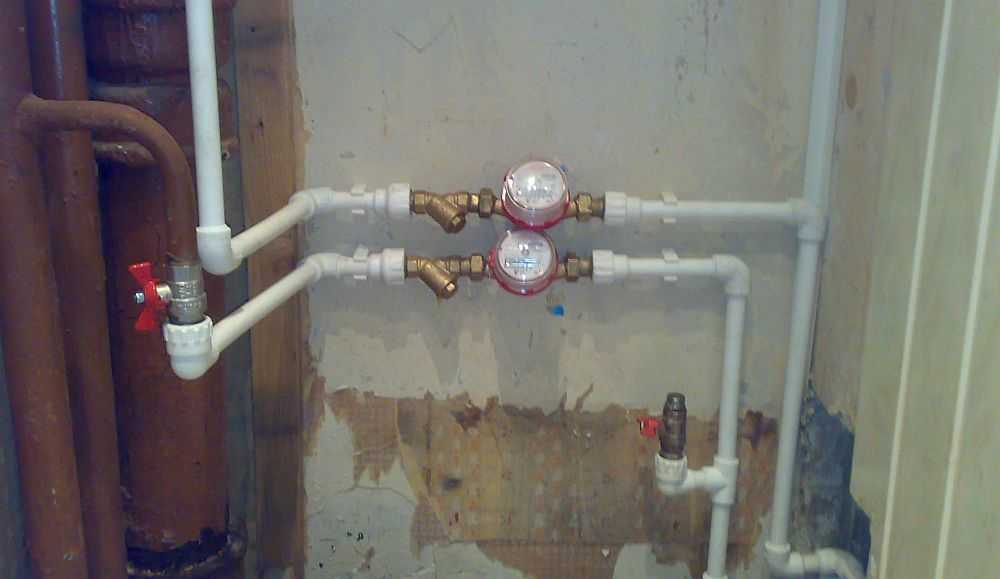

Независимо от выбранного варианта разводки труб, вначале вам обязательно нужно установить три важные детали:

контрольный вентиль для возможного перекрытия воды;
фильтр для предупреждения засорения трубопровода твердыми частицами;
водопроводный счетчик соответствующего образца.

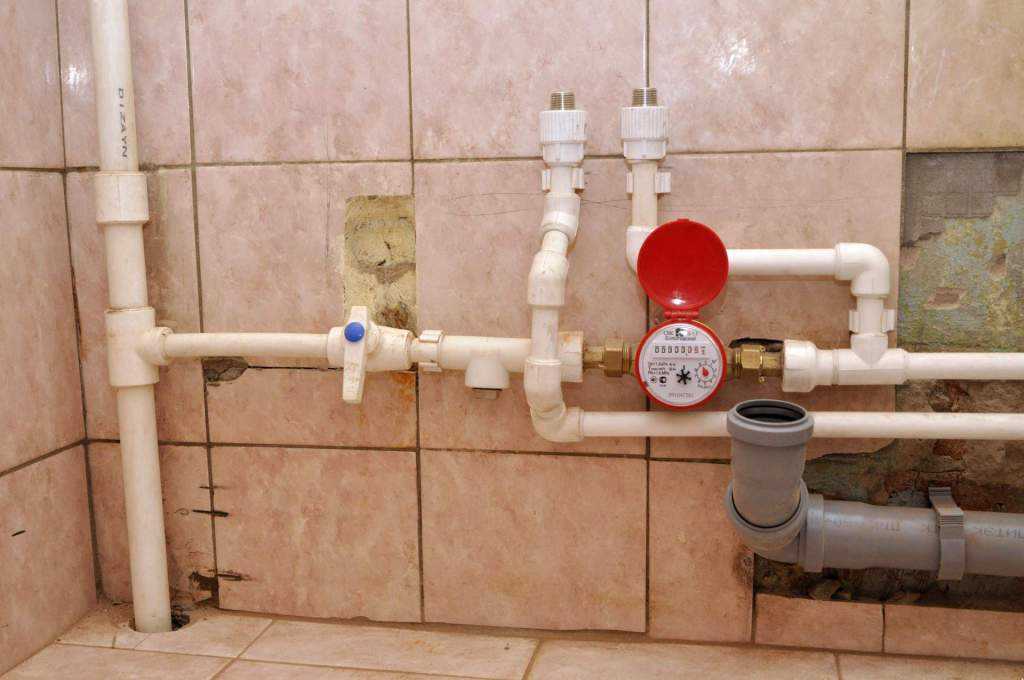

Необходимый комплект деталей трубопровода, обязательных к установке на отводе от магистральной трубы

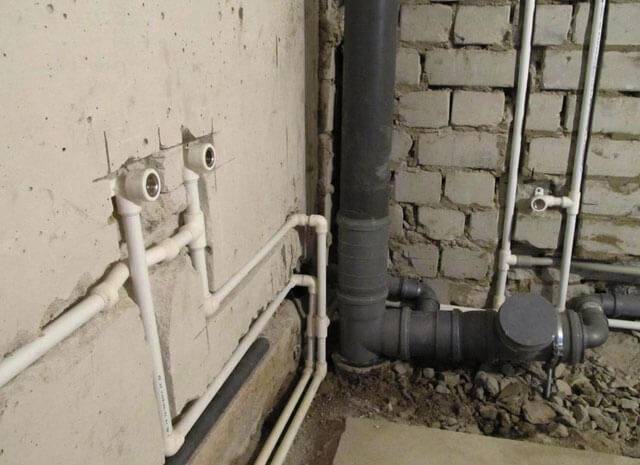

Прокладка полипропиленовых труб поверх стены обеспечивает доступ для ремонта

В случае если вы будете реконструировать санузел и переставлять сантехнические приборы, длина канализационных стоков может увеличиться до нескольких метров. В таком случае медная разводка сливных труб в ванной позволит избежать периодических засорений. Медные трубы обеспечат наилучшую проходимость сливной магистрали, но их обязательно нужно будет располагать с небольшим уклоном.

Расчет труб

Прежде чем окончательно выбрать трубы, нужно рассчитать хотя бы приблизительно их диаметр. Нужно это не для «умности» – чем уже труба, тем она дешевле, с одной стороны. С другой, слишком малый диаметр трубы для водопровода вызовет турбулизацию потока в ней. При этом пропускная способность трубы резко падает, и при нормальном давлении на входе из крана будет еле сочиться.

Точный расчет трубопровода – дело специалистов высокой квалификации, но для городской квартиры, чтобы нормально текло, можно прикинуть и самому. Исходные данные такие:

Минимально допустимое давление – 0,3 ат.
Потеря давления на 1 м пропиленовой трубы 16 мм – 0,05 ат.
Средняя для квартирной разводки потеря давления на единицу фитингов и арматуры – 0,15 ат.
Потеря напора в отборно-учетном узле – 0,25 ат.
При обычных значениях напора на входе в стояк 1,5-4,5 ат в трубе 12 мм периодическая турбулизация неизбежна, а в 16 мм трубах не наблюдается.
Запас по напору для самой дальней точки – не менее двухкратного.

Осталось узнать напор (давление) на входе, и можно определить, хватит ли при последовательной разводке такой, самой ходовой, трубой, давления для самого дальнего крана или придется взять пошире и подороже. Давление внизу стояка можно узнать по манометру в подвале или у эксплуатанта здания; затем отнимаем по 0,6 ат на этаж. Можно и прикинуть по соседям исходя из тех же 0,6 ат/этаж: если, скажем, через три этажа вверх из кранов еще течет, то у нас добрых 2 ат. Но в многоэтажках такой фокус не проходит: чтобы не удорожать чрезмерно квартирную разводку, там делают отдельные стояки на нижние и верхние и даже на нижние, средние и верхние этажи.

Зависимость потерь в трубах и арматуре нелинейная: они зависят от скорости течения, которая, в свою очередь, зависит от сечения просвета трубы. Незначительное увеличение диаметра трубы резко снижает потери, поэтому обычная для квартир разводка 20 мм трубой с отводами к точкам 16 мм в большинстве случаев работает хорошо. В сложных случаях точный расчет можно сделать по СНиП, внутренний водопровод и канализация зданий. Там есть все нужные формулы и номограммы; расчет может сделать человек с инженерным образованием любого профиля.

Важные правила разводки магистрали в ванной

Прокладка труб в ванной и в туалете не должна проводиться произвольно. Существует ряд определенных требований и рекомендаций, благодаря которым можно будет добиться высокой эффективности работающей системы. Таковыми являются:

Наличие запорного крана на входе в коммуникацию для внезапного отключения воды в квартире в случае аварийной ситуации;
Максимальная надежность и герметичность системы;
Бесперебойная транспортировка воды ко всем объектам в ванной и туалете и беспрепятственный отвод стоков по трубе канализации;
Эстетичность и безопасность системы водопровода также стоят на первом месте.

Коллекторная разводка водопровода в доме — недостатки коллекторной схемы, о которых редко пишут

Повторяю из статьи в статью, нельзя раздельно планировать водоснабжение частного дома, за границами дома (наружный водопровод с источником водоснабжения) и внутри дома (внутренний водопровод дома). Обе системы взаимозависимы и планировать их (проектировать) нужно совместно. Почему, вы поймете из этой статьи.

Коллекторная разводка водопровода, о которой я неоднократно писал в статьях Коллекторная схема водоснабжения и Способы разводки водопровода в квартире, хорошо демонстрируется на рисунке.

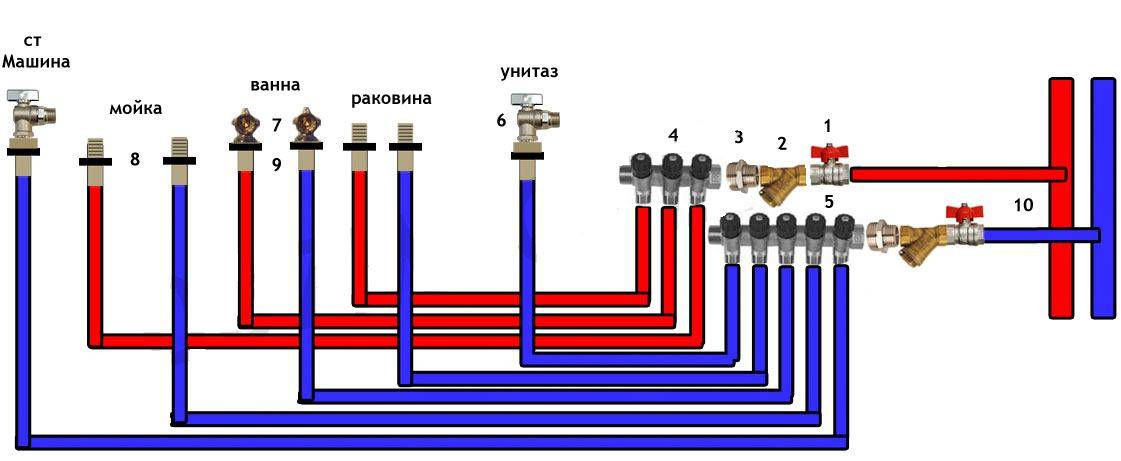

На нём, видим одну трубу, по которой поступает вода в систему. От центральной точки, вода распределяется по потребителям. Центральной точкой схемы, которая является точкой распределения потока потребителям, является коллектор.

Коллектор это специальное устройство, предназначенное для равномерного распределения потока потребителям. Технически коллектор имеет один или два входа (ввода) и несколько отводов (выводов).

Важно отметить, что установка на отводы коллектора регулировочных или перекрывающих вентилей не является обязательной, а лишь дополняет возможности коллектора и позволяет перекрывать воду на время ремонта. Повторюсь, основное достоинство коллекторной разводки это равномерное распределение потока воды потребителям

Дополнительное преимущество, возможность управлять водоснабжением каждого сантехнического прибора отдельно. Однако, для частного дома, из-за особенностей водоснабжения, есть недостатки коллекторной схемы, которые могут перекрыть её достоинства

Повторюсь, основное достоинство коллекторной разводки это равномерное распределение потока воды потребителям. Дополнительное преимущество, возможность управлять водоснабжением каждого сантехнического прибора отдельно. Однако, для частного дома, из-за особенностей водоснабжения, есть недостатки коллекторной схемы, которые могут перекрыть её достоинства.

На что обратить внимание при разводке труб

После того как окончательно выбран вариант прокладки, следует начертить схему. На ней стоит указать все трубы, их направление, диаметр, необходимые для соединения фитинги. Это упростит работу и поможет выполнить все максимально точно. Разводка труб в совмещенном санузле производится с учетом потребности точек подачи воды и точек забора канализационных стоков. Для каждого из сантехнических приборов устанавливают отдельный кран, при помощи которого можно перекрыть подачу водопроводной воды.

Выводя трубы для кухни, нужно также поставить дополнительный шаровый кран, который в случае необходимости позволит быстро прекратить подачу воды и выполнить ремонт или замену смесителя.

До начала сантехнических работ стоит приготовить все необходимые инструменты. Основной набор, который потребуется для разводки, такой:

Канализация по санузлу к кухне

Болгарка;
Разводной ключ;
Шуруповерт;
Гаечные ключи;
Рулетка;
Маркер;
Пенка или другой уплотнитель.

Типы разводки инженерных коммуникаций + видео обзор

Перед началом проектированием разводки полипропиленовых труб в ванной и туалете, нужно ознакомиться с возможными вариантами. Технология в корне меняется, равно и в случаях с металлом и металлопластиком. В любом случае различают два типа монтируемых сантехнических конструкций трубопроводов водяного снабжения.

Разводка последовательного типа

Это самый экономичный способ организовать подачу воды. Технология предполагает протяжку отвода от горячего или холодного стояка к ближайшему потребителю. От него через тройник трубопровод идет к следующему прибору, и так далее до самого дальнего. Система надежна, но такую разводку труб используют там, где нет необходимости подсоединять большое количество точек потребления.

Среди плюсов нужно отметить простоту монтажа, легкость проектирования, малый расход материалов. Разводка будет эффективной в совмещенных санузлах. Но если подсоединить много приборов, и включить их одновременно, напор может упасть настолько, что его будет недостаточно для безопасной эксплуатации, например, стиральной машины. В остальном последовательное подключение эффективно.

Коллекторный тип разводки

При этой схеме предполагается, что магистраль имеет столько же отводов, сколько точек расхода воды будет подключено к стояку. Материалов придется израсходовать больше, процесс монтажа трудоемкий. Но все это перекрывают плюсы, которыми обладает такая разводка труб. При необходимости можно отключить одного потребителя, оставив работать остальные.

Из плюсов, давление распределяется равномерно, даже если включить все краны, бытовую технику, напор останется мощным. Можно отключать ненужную, редко используемую технику, снимать и ремонтировать ее, производить подключение поэтапно. В последнем случае на этапе проектировки нужно запланировать необходимое количество отводов.

Алгоритм выполнения монтажных работ

Самым первым этапом, независимо от того будет это скрытая система или открытая, является установка контрольного вентиля. Учитывая тот факт, что качество поставляемой воды их центрального водовода, мягко говоря, неудовлетворительное, то обязательным мероприятием является установка фильтра грубой очистки. Он монтируется сразу же после вентиля. Потом устанавливается водопроводный счетчик и фильтр тонкой очистки (по желанию).

Если в магистрали напор подаваемой воды превышает допустимые пределы, то выполняется монтаж редуктора давления

Важно заметить, что редуктор должен быть укомплектован манометром, посредством которого устанавливаются параметры, которые будут наиболее оптимальными для функционирования конкретных сантехнических приборов, как правило, 3-4 атм

В самом конце выполняется установка коллекторов. В торговой сети они предлагаются с выходами количеством от 2-х до 4-х. Если есть потребность, то изделия могут комбинироваться. В идеале коллектор должен снабжаться запорными вентилями. При последовательном подключении для перехода к приборам применяется тройник.

Способы монтажа

Чтобы осуществить монтаж, надо выбрать свой способ проведения работ. Открытый тип предполагает крепление труб непосредственно на стену, либо под пол. Подобное решение позволяет быстро завершить процесс установки и сэкономить деньги. Однако технические приспособления предполагают ухудшение внешнего вида.

Рис 4. Способы разводки

Прокладка открытого вида

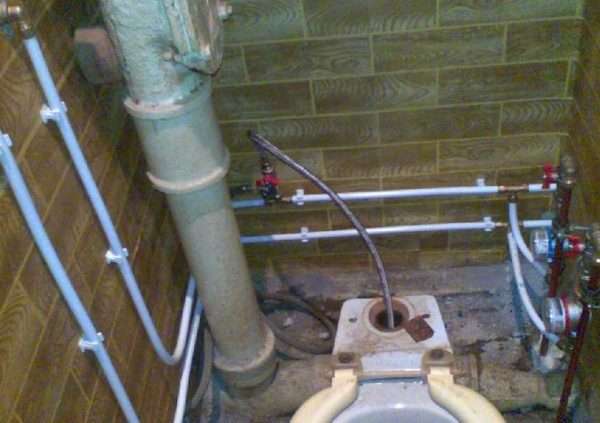

Преимущество: осуществление постоянного контроля над состоянием системы. Если появится течь, то это легко отследить. Монтаж не предполагает возникновения сложностей. На месте осуществляется монтаж и крепеж всех составляющих деталей. Вложение денег минимально.

Рис 5. Открытая

Но принцип не лишен существенных недостатков: существует высокая вероятность механических повреждений составляющих элементов. При использовании стальных труб, нанести вред конструкции не так-то просто. Все коммуникации невозможно скрыть, поэтому они всегда будут на виду. Единственное решение — выбор оптимального места для монтажа, которое не будет бросаться глаза при входе в пространство. Альтернативой может стать использование специального короба. Рынок полон современных средств, например, фальш стен. Новичку надо учитывать тот факт, что декоративное решение не должно сказаться на функциональности системы. Также надо контролировать на развитие коррозии.

Скрытая укладка

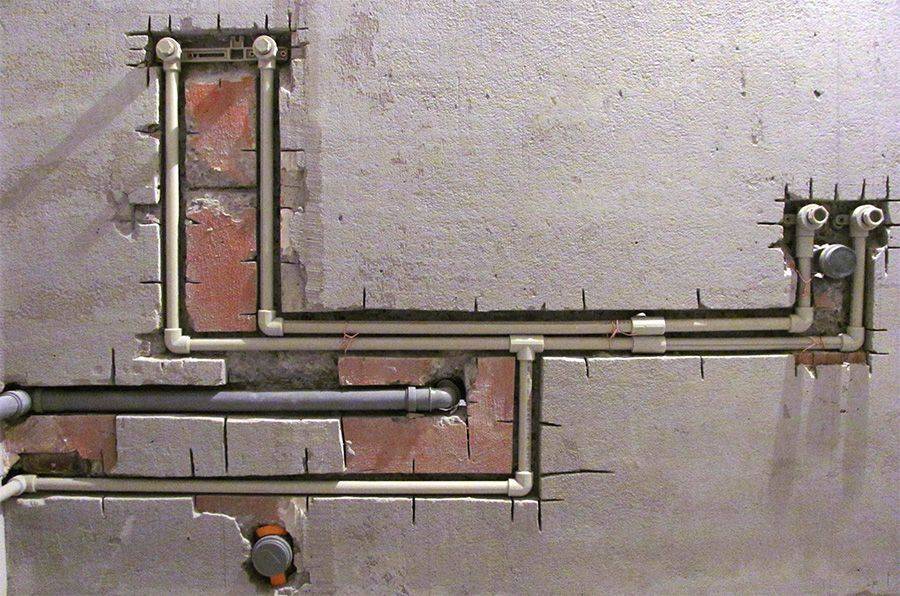

Монтаж осуществляется в специальных пустотах строительной конструкции. Как правило, они выглядят в виде небольших углублений или ниш, где размер немного больше диаметра труб.

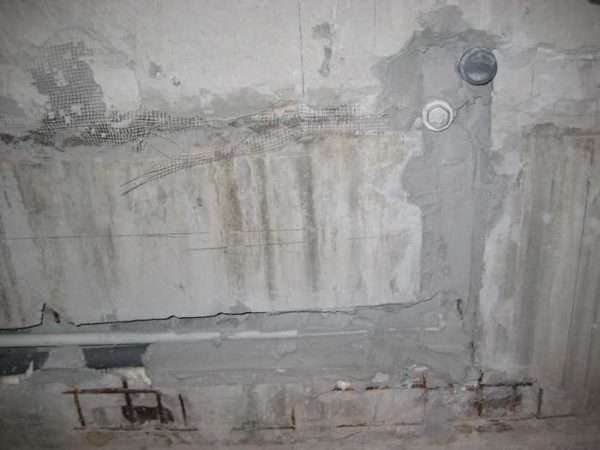

Одним из вариантов закрытого типа является укладка при помощи стяжки. Сверху деталей осуществляется монтаж бетона. Среди основных достоинств можно выделить аккуратный вид получаемой конструкции. Поскольку выходы трубопроводов заканчиваются в стенах, их повреждения механическим путем невозможны. Но принцип не лишен важных нюансов. Работа трудоемкая, а также требует серьезных материальных затрат. Также невозможно контролировать его состояние.

Рис 6. Скрытая

Проведение скрытых монтажных работ предполагает трудоемкую работу для выдалбливания штроб и вырезания. Допускается на территории частных домов, где основным материалом для строительства является кирпич. На территории квартир должна быть планировка свободная, например, студия. В квартире чаще всего толщина стен больше, в иных ситуациях всегда существует риск несоблюдения разработанных норм.

На несущие стены возлагается большая нагрузка, что ведет к ослабеванию штроб. Если толщина стен увеличена, то подобные изменения недопустимы. Независимо от типа конструкций, категорически запрещено монтировать штробы в плиты. Как альтернативный вариант, можно осуществить прокладку за обшивкой или в стяжке. Подойдет для медных или стальных труб, поскольку не предполагает свободного доступа к системе.

Особенности подводок для газа

При подключении газовых плит, колонок и других видов оборудования также используют гибкие подводки. В отличие от моделей для воды они имеют желтый цвет и не проходят проверку на экологическую безопасность. Для фиксации используется концевая стальная или алюминиевая арматура. Различают следующие виды приспособлений для подключения газовых приборов:

шланги из ПВХ, которые армированы полиэфирной нитью;
из синтетической резины с оплеткой из нержавеющей стали;
сильфонные, выполненные в виде гофрированной трубки из нержавеющей стали.

Холдинг «Сантехкомплект» предлагает инженерное оборудование, арматуру, сантехнику и приспособления для ее подключения к коммуникациям. Ассортимент представлен изделиями и материалами известных зарубежных и отечественных производителей. При оптовых закупках действуют скидки, а качество продукции подтверждено сертификатами установленного образца. Для информационной поддержки и помощи за каждым клиентом закрепляется личный менеджер. Возможность оформления доставки в пределах Москвы и в другие регионы РФ позволяет оперативно получить приобретенный товар без лишних хлопот.

Определение лучшего метода монтажа

Теперь нужно сделать эскиз, на котором будет нанесена вся разметка и схема разводки. Вместе с тем нужно будет представить, как все эти моменты будут осуществлены практически, но в общем, можно сказать, что значительных трудностей возникнуть не должно.

Разводку труб в ванной и туалете можно выполнить открытым или скрытым образом.

Открытая разводка подразумевает прокладку трубопровода снаружи стеновых конструкций. Такой метод считается довольно простым, но с эстетической точки зрения это не наилучший вариант, и не спасет даже прокладка всех труб максимально близко к поверхностям.

При скрытом методе укладки труб, их прячут в стены. Естественно, что с эстетической точки зрения, в таком случае все выглядит идеально, потому что труб попросту не видно. Однако прокладывать трубы таким способом намного сложнее, так как только на одно штробирование нужно довольно много времени. Стоит учитывать и то, что запрещено делать штробы в несущих стенах.

Какой выбрать материал?

Для прокладки водопровода можно выбрать различные трубы, но специалисты чаще всего рекомендуют практичные современные решения:

Полипропилен. Такие детали справляются с давлением до 25 атмосфер, долговечны и не подвергаются коррозии. Полипропиленовые трубы подходят как для холодной, так и для горячей воды. Для соединения элементов используется диффузионная сварка, в результате получаются надежные неразъемные стыки.
Металлопластик. Каждая деталь представляет собой двухслойную конструкцию, внутри которой находится пластик, а снаружи – металл. Изделия можно использовать для проведения холодного и горячего водопровода. Трубы хорошо сгибаются, что позволяет уменьшить число соединений. Для обустройства стыков применяются компрессионные или прижимные фитинги.

Для прокладки водопровода понадобятся трубы в комплекте с переходниками, тройниками, уголками, муфтами и запорной арматурой

Канализационная магистраль чаще всего выполняется из ПВХ труб. Поливинилхлорид отличается достаточной жесткостью, что дает возможность использовать его при монтаже стояков. Для соединения элементов используется раструбная конструкция с уплотнением.

Небольшой вес труб из ПВХ существенно облегчает их монтаж. Для прокладки канализации используются элементы двух основных размеров: диаметром 50 и 110 мм.

Последовательность выполнения разводки

Давайте познакомимся с основными последовательными шагами, которые должны выполняться при разводке канализации в ванной своими руками.

Сначала от основной системы водоснабжения, необходимо установить входные вентили. Их с успехом могут заменить шаровые краны.

На следующем этапе, чтобы очищать подаваемую воду, устанавливают специальные фильтры.

Затем монтируются все приборы учета (счетчики).

После этого крепятся редуктора давления, осуществляющие регулировку подачи воды к каждому сантехническому прибору.

После перекрытия подачи воды на общем стояке, выполняется остальная разводка, согласно имеющейся схеме.

Такая работа может выполняться самостоятельно. Берется самый крайний прибор, от которого трубы припаиваются к основному стояку.

При работе с паяльником необходимо соблюдать осторожность. Можно легко обжечься. Категорически запрещается нарушать правила техники безопасности

Категорически запрещается нарушать правила техники безопасности.

Концы разводки должны заканчиваться специальными концевыми выпусками, типа «американок». Одной стороной они паяются к водопроводной трубе. На другой нарезана резьба, чтобы можно было закрепить гибкий шланг.

Преимущества коллекторной схемы разводки труб водоснабжения в квартире

В квартирах чаще всего выполняется простая разводка водопроводных труб. От стояка идет труба. Далее с помощью тройников от нее идут ответвления на сантехнические приборы. При этом мало людей знает о другом типе разводки труб – коллекторном. И зря, ведь такая система обладает рядом преимуществ, о которых нужно поговорить.

Но сначала нужно рассказать о видах разводки, которые существуют в сантехнике сегодня. Первый вид – тройниковая разводка. В такой системе все потребители подсоединены от одной трубы с помощью тройников. Можно перед каждым потребителем устанавливать запорную арматуру на случай аварии.

Коллекторная разводка. Данная система имеет явные преимущества перед тройниковой системой. На входе водопровода в квартиру установлен запорный кран. Отличие заключается в том, что каждый прибор имеет отдельно подведенную трубу. При этом все вентили сконцентрированы в одном месте.

Иногда можно встретить смешанную систему. Это значит, что в ней присутствуют элементы тройниковой разводки и коллекторной. К примеру, на умывальник и ванну может подаваться вода с коллектора (то есть отдельной трубой для каждого потребителя), а унитаз, биде – подсоединяются тройниковой разводкой.

Как разработать схему разводки водопровода

План помещения лучше составить самостоятельно, или доверить это квалифицированным специалистам. Если в квартире (доме) выполняется ремонт, нужно убрать все декоративно-защитные материалы. Прокладка инженерных систем – это второй этап ремонта после гидроизоляции ванной и туалета. Если делать замеры без демонтажа плитки или деревянных конструкций, можно ошибиться в расчете высоты расположения трубопроводов, канализационных магистралей.

Этапы разработки схемы разводки труб в ванной комнате.

Составление плана помещения.
Прокладка трубопроводов с учетом точек подключения к общедомовой сети и расположения сантехнических приборов.
Учет расположения приборов учета (счетчиков) горячей и холодной воды.
Места установки запорной и регулирующей арматуры – краны, обратные клапаны.
Фильтры для воды.
Расчет количества и расположения фитингов поворотных и разветвляющих (тройников) компонентов.

Для отопления делается отдельная схема. Стандартная – установка полотенцесушителя. Но для создания комфортных условий возможно обустройство теплого водяного пола, монтаж радиатора отопления.

Самостоятельно прячем трубу в ванной комнате Каким бы оригинальным ни было оформление ванной комнаты, открытые трубы портят весь внешний вид. Однако, исправить этот недостаток реально, скрыв инженерные коммуникации. При этом совершенно не…

Важно: трубы отопления, канализации и водоснабжения не должны соприкасаться друг с другом. Расстояние между ними должно быть не менее 8-10 см.

Схемы разводки водоснабжения

Выбор оптимальной схемы подключения водопотребляющего сантехнического оборудования зависит от количества потребителей, стадии ремонта, в которой находится квартира и финансовых возможностей ее собственника.

Сегодня наиболее распространены два метода распределения водоснабжения по внутриквартирным потребителям:

Последовательная. От подающих воду стояков выводится единственный трубопровод магистрального типа, поочередно питающий сантехнику и бытовые приборы.
Коллекторная. Через распределитель воды, именуемый «гребенкой», жидкость поступает к потребителям в квартире по отдельным трубам.

Зачастую в системах квартирного водопровода оба типа разводки совмещаются, это бывает удобно и выгодно. Рассмотрим названные схемы подробнее.

Последовательная разводка водопровода

Планируя построение квартирного водопровода на тройниках (последовательного), важно не ошибиться с диаметром труб. Корректно выбрать сечение магистрали позволит, в том числе, расчет потерь напора воды

Секции трубопровода, связывающие сантехнику с питающей магистралью, связываются с ним через тройники или водные розетки (+)

Этот способ построения водоснабжения в квартирах широко применялся в советском прошлом по следующим причинам – малая площадь жилья, простота и дешевизна исполнения работ.

Недостатки последовательной магистрали выражаются в значительном понижении давления воды на последнем сантехническом оборудовании, подключенном к ней. В системах ГВС значительно остывает вода, приходится спускать ее и выжидать, пока жидкость необходимой температуры дойдет по трубе к потребителю.

Однако при небольшой протяженности водопроводной системы выбор тройниковой схемы подачи оправдывает ее сравнительная дешевизна.

Коллекторное водоснабжение квартиры

От последовательного трубопровода коллекторную магистраль отличает допустимость использования труб меньшего сечения без потери напора. Побудительный насос водопроводу на гребенке не нужен.

Принцип коллекторной разводки напоминает систему отопления «теплый пол» — потоки воды распределяются по нескольким трубопроводным веткам небольшой протяженности (+)

Для квартир большой площади подобное веерное водораспределение подходит идеально.

Прежде всего, объемы снабжения водой в каждый отдельный трубопровод позволяют выполнение точной регулировки. Специальные механизмы на коллекторной «гребенке» настраиваются под подачу необходимого объема жидкости.

Это особенно удобно для управления ГВС – в любой момент можно сократить подачу горячей воды к определенной точке потребления. Но коллекторные водопроводные схемы имеют сложную архитектуру и нуждаются в большем количестве труб для постройки.
