Принцип работы и виды электрических реле

Основные виды реле и их назначение

Производители настраивают современные коммутационные устройства таким образом, чтобы срабатывание происходило только при определенных условиях, например, при увеличении силы тока, поступающего на входные клеммы КУ. Ниже мы вкратце рассмотрим основные виды соленоидов и их назначение.

Электромагнитные реле

Электромагнитное реле – это электромеханическое коммутационное устройство, принцип действия которого основан на воздействии магнитного поля, созданного током в статичной обмотке, на якорь. Этот вид КУ разделяется собственно на электромагнитные (нейтральные) устройства, которые реагируют лишь на значение тока, подаваемого на обмотку, и поляризованные, работа которых зависит как от токовой величины, так и от полярности.

Принцип работы электромагнитного соленоида

Используемые в промышленном оборудовании электромагнитные реле находятся на промежуточной позиции между сильноточными устройствами (магнитными пускателями, контакторами и т.д.) и слаботочным оборудованием. Наиболее часто данный вид реле применяется в цепях управления.

Реле переменного тока

Срабатывание этого вида реле, как видно из названия, происходит при подаче на обмотку переменного тока определенной частоты. Данное коммутирующее устройство для переменного тока с контролем перехода фазы через ноль или без такового, представляет собой блок из тиристоров, выпрямительных диодов и управляющих схем. Реле переменного тока могут быть выполнены в виде модулей на основе трансформаторной или оптической развязки. Данные КУ применяются в сетях переменного тока с максимальным напряжением 1,6 кВ и средним током нагрузки до 320 A.

Промежуточное реле 220 В

Иногда работа электросети и приборов не возможна без использования промежуточного реле на 220 В. Обычно КУ данного типа применяется, если необходимо разомкнуть или разомкнуть разнонаправленные контакты цепи. К примеру, если используется осветительный прибор с датчиком движения, то один проводник присоединяется к сенсору, а другой подводит электроэнергию к светильнику.

Реле переменного тока широко применяются в промышленном оборудовании и бытовой технике

Работает это таким образом:

1. подача тока на первое коммутационное устройство;
2. от контактов первого КУ ток поступает на следующее реле, которое имеет более высокие характеристики, чем у предыдущего и способно выдерживать токи с высокими значениями.

С каждым годом реле становятся эффективней и компактней

Функции малогабаритного реле переменного тока с напряжением 220 В весьма разнообразны и широко используются в качестве вспомогательного устройства в самых различных областях. Данный вид КУ применяется в тех случаях, когда основное реле не справляется со своей задачей или же при большом количестве управляемых сетей которые уже не в состоянии обслужить головное устройство.

Промежуточное коммутационное устройство применяется в промышленном и медицинском оборудовании, транспорте, холодильном оборудовании, телевизорах и прочей бытовой технике.

Реле постоянного тока

Реле постоянного тока делятся на нейтральные и поляризованные. Отличие между ними состоит в том, что поляризованные КУ постоянного тока чувствительны к полярности подаваемого напряжения. Якорь коммутационного устройства меняет направление движения в зависимости от полюсов питания. Нейтральные электромагнитные реле постоянного тока не зависят от полярности напряжения.

Электромагнитные КУ постоянного тока в основном используют, когда нет возможности подключения к электрической сети переменного тока.

Четырехконтактное автомобильное реле

К недостаткам соленоидов постоянного тока относят необходимость использования блока питания и более высокую стоимость в сравнении с КУ переменного тока.

Данное видео демонстрирует схему подключения и объясняет принцип работы 4 контактного реле:

Watch this video on YouTube

Электронное реле

Электронное реле управления в схеме прибора

Разобравшись с тем, что такое токовое реле, рассмотрим электронный тип этого устройства. Конструкция и принцип действия электронных реле практически те же, что и в электромеханических КУ. Однако, для выполнения необходимых функций в электронном устройстве используется полупроводниковый диод. В современных транспортных средствах большинство функций реле и переключателей выполняют электронные релейные блоки управления и на данный момент невозможно полностью от них отказаться. Так, например, блок электронных реле позволяет контролировать расход энергии, величину напряжения на клеммах аккумуляторных батарей, управлять системой освещения и т.д.

Что такое электромагнитное реле

Это электромеханическое коммутационное устройство, основанное на принципе электромагнитной силы. При подаче электричества, внутри него образуется магнитное поле, благодаря которому, с помощью специального механизма происходит замыкание или размыкание коммутируемой электрической цепи.

Проще говоря, это устройство для управления другой электрической цепью, выполняющее управление через замыкание и размыкание контактов. Бывают реле постоянного и переменного тока, постоянного тока подразделяются на поляризованные и нейтральные, каждое из них предназначено для своих целей. Более подробно обо всем далее.

Конструкция и устройство

Конструкция состоит из трех главных частей, основным элементом которой является электромагнитная медная катушка с закрепленным внутри ферритовым сердечником (соленоидом), выполняющая роль электромагнита, закрепленная на неподвижной площадке – ярмо.

Вторая часть называется якорь, являющая металлической пластиной с контактной площадкой на конце, в разомкнутом положении удерживающейся пружиной. Контактная часть реле является исполнительным изолированным органом, при перемещении которого контакты замыкаются или размыкаются.

Бывают однопарные, двуполярные, многопарные, исходно замкнутые (NC) или разомкнутые (NO).

Три основные элемента:

1. Первичный или воспринимающий элемент (катушка с сердечником) – воспринимает электричество и преобразует его в магнитное поле.
2. Промежуточный, подвижный элемент (якорь) – в результате появления магнитного поля возникает ЭДС, изменяющая положение якоря или механического привода механизма, который служит для замыкания контактов.
3. Исполнительный орган (нормально замкнутый контакт или разомкнутый) – воздействует на другую электрическую схему включая или отключая ее.

Принцип работы

При подаче напряжения на обмотку катушки создается ЭДС, сила магнитного поля притягивает якорь с исходного положения, преодолевая усилие пружины, удерживающей якорь, тем самым замыкая контакт управляющей цепи.

В зависимости от конструкции реле, якорь замыкает или размыкает эклектическую цепь. После прекращения подачи электричества магнитное поле исчезает и якорь возвращается в свое обратное положение обратным сжатием пружины.

Сама катушка соленоид, в зависимости от количества витков проволоки, может срабатывать на разную силу тока, маркировка обычно указана на корпусе.

Примечание. УЗО представляет из себя обычное размыкающееся реле.

Виды реле

Помимо электромагнитных устройств, сегодня существует большое количество видов реле различного назначения и отличного принципа действия, использующихся для управления системами защиты от перепадов напряжения в бесперебойных системах защиты, автоматических приборах, интегральных электросхемах. К таким типам относятся:

1. Электронные, в качестве ключа используется резистор, не щелкает при переключении
2. Электротепловые
3. Герконовые
4. Времени
5. Приорита
6. Твердотельные – отсутствует соленоид, роль якоря выполняет мощный симистор или тиристор
7. Индукционные
8. Световые (совместно с датчиком света)

Также их следует различать по виду входящего сигнала, в зависимости от конструкции включение и выключение может происходить под воздействием:

1. Напряжения
2. Частоты электрической цепи
3. Изменения мощности
4. Света
5. Температуры
6. Давления
7. Звука
8. Давления газа

Герконовые реле

Существует такая разновидность электромагнитных реле как герконовое реле.

Геркон — это сокращение от слов «герметизированный контакт».

В обычном реле в большинстве случаев контакты работает в окружающем воздухе, в котором содержатся водяные пары, пыль и кислород, способствующий окислению рабочих поверхностей.

В герконах же контакты находятся в герметичной стеклянной капсуле, которая может быть заполнена осушенным воздухом, инертным газом или вакуумом.

Капсула с контактами помещается внутри обмотки.

Следствием этого является гораздо больший ресурс работы, превышающий на порядок ресурс обычных контактов.

Так, обычно реле должно обеспечить порядка 100 000 срабатываний контактов.

Герконовое же может обеспечить миллион срабатываний и более.

Впечатляющая разница, не так ли?

Капсула с контактами может быть заполнена ртутью для уменьшения электрического сопротивления.

Разновидности электромеханических реле

Наиболее распространенный вид электрических реле – электромеханические. К ним относятся: электромагнитные, индукционные, электротепловые устройства.

Электромагнитные

Один из видов электрических реле электромагнитное. В конструкции этого устройства имеются: обмотка со стальным сердечником, группа подвижных контактов, замыкающих и размыкающих управляемую электроцепь. Рассмотрим принцип их действия:

Разновидность электромагнитных реле – поляризованные, которые отличаются от нейтральных способностью реагировать на полярность управляющего сигнала. Размыкание или замыкание контактов зависит от полярности подключения электромагнита. Обладают более высокой чувствительностью, по сравнению с нейтральными реле. Такие устройства могут использоваться только в цепях постоянного тока.

Электротепловые (термические)

Тепловые реле представляют собой комплекс биметаллических пластин, для изготовления которых используются металлы с разным коэффициентом расширения при нагреве. Такие реле могут использоваться в качестве защитных устройств: при превышении температуры, установленной регулятором, контакты разъединяются, и поступление тока на потребителя прекращается.

Обычно тепловые реле используются в бытовых одно- и трехфазных сетях при подключении электрических двигателей. При увеличении нагрузки на двигатель выше установленной величины происходит нагрев биметаллического реле, которое при достижении определенной температуры размыкает электрическую цепь. Двигатель прекращает работу. После остывания биметаллических пластин цепь замыкается и двигатель возобновляет работу. Термические устройства могут оснащаться колесиком, с помощью которого регулируется температура отключения двигателя, и кнопкой принудительного запуска.

Существует разновидность термических реле, в которых биметаллические пластины заменены легкоплавящимся сплавом. Они срабатывают практически мгновенно – при достижении определенной температуры металл расплавляется и цепь размыкается. Принцип действия таких устройств похож на принцип действия предохранителей. После срабатывания такое реле, установленное непосредственно на оборудовании в качестве последней защиты от перегорания, подлежит замене.

Индукционные

Принцип действия этих устройств основан на взаимодействии между переменными магнитными потоками и токами, которые формируют переменные магнитные потоки. Индукционные приборы рассчитаны только на использование в цепях переменного тока. Существуют три типа индукционных реле – с рамкой, диском, цилиндрическим ротором («стаканом»). Эти устройства широко востребованы в системах релейной защиты и автоматики.

Принцип работы коммутатора

Принцип работы реле

Реле – коммутационный прибор, соединяющий или разъединяющий цепь схемы при колебаниях токовых параметров. Аппарат активируется, когда достигнут предел значения условий (напряжения или тока), замыкая или размыкая линию.

Для понимания принципа действия реле требуется уточнить его составные узлы. Конструкция прибора включает катушку индуктивности, якорь и коммутационные каналы. При включении в цепь в катушки индуктивности с намагниченным проводом возникает ЭДС самоиндукции, т.е. фаза отстает от напряжения. В процессе подачи тока на катушку элементом притягивается якорь с контактами, замыкающий цепь.

Аппарат имеет цепи двух типов:

• управляемая – замыкается якорем в момент срабатывания;
• управляющая – через нее ток поступает на катушку.

Контроль больших токов в цепи управления осуществляется посредством слаботочной управляющей связи.

Релейный аппарат электромагнитного типа срабатывает по принципу гистерезиса – активации через некоторое время после поступления токового импульса. Ток в катушке нарастает петлеобразно, достигая необходимого значения. По причине гистерезиса релейные устройства не применяются для быстросрабатывающего оборудования.

Параметры чувствительности

Характеристики срабатывания минимальных реле сопротивления

Чувствительность – принцип работы реле, при котором прибор реагирует даже на незначительные отклонения показателей и быстро возвращается в стандартный режим.

Высокочувствительные модели воспринимают показатели меньше 10 мВт, нормальные – от 1 до 5 Вт, низкочувствительные – от 10 до 20 Вт.

Применение сигнального реле

Указательное реле применяются в электрических сетях, имеющих постоянные и переменные характеристики тока. Коммутация применяется в системах автоматизации, регулирование электроприводами. Указательное реле применяется в электроэнергетических и технологических агрегатах и системах контроля над ними.

Прибор указательное реле

Указательное реле применяется в большинстве отраслях промышленности. Самой популярной является энергетическая область применения. При этом коммутация происходит посредством автоматики, при помощи защиты, а также работниками.

Некоторые виды реле имеются в бытовых приборах, таких как холодильник, стиральная машина, телевизоры, котлы отопления. Эти приборы более чувствительны к перепадам напряжения и реагируют как на низкий его показатель, так и на высокий. При этом такая бытовая техника может выйти из строя.

Помимо этого приборы получили большой спрос в военном деле, самолетостроении, в космических кораблях, автотранспорте и на железных дорогах. Реле для данных сфер производства изготавливаются с учетом ударов, больших вибраций, линейного ускорения, то есть разрушающих факторов длительного и жесткого применения. Одновременно с этим указывается допустимое положение, при котором сохраняется работоспособность реле.

Промежуточное реле 220В

Такой прибор считается вспомогательным устройством и применяется в различных автоматических схемах, а также в управлении. Назначением реле промежуточного является функция разъединения в цепях контактов отдельных групп. Также оно может производить одновременное включение одной цепи и выключение другой.

Схемы включения реле 220В промежуточного бывают двух видов:

1. По принципу шунта. В этом случае все питающее напряжение подается на обмотку реле.
2. По серийному типу. Здесь обмотку механизма с катушкой выключателя соединяют последовательно.

В схеме реле, в зависимости от его конструктивного исполнения, могут присутствовать до трех обмоток на катушках.

Какие змеи подходят в качестве домашних питомцев? В мире существует около 2800 различных видов змей. Но не все из них могут стать вашими домашними животными. Ниже перечислены самые обычные виды змей.

Как выглядеть моложе: лучшие стрижки для тех, кому за 30, 40, 50, 60 Девушки в 20 лет не волнуются о форме и длине прически. Кажется, молодость создана для экспериментов над внешностью и дерзких локонов. Однако уже посл.

9 знаменитых женщин, которые влюблялись в женщин Проявление интереса не к противоположному полу не является чем-то необычным. Вы вряд ли сможете удивить или потрясти кого-то, если признаетесь в том.

Каково быть девственницей в 30 лет? Каково, интересно, женщинам, которые не занимались сексом практически до достижения среднего возраста.

Что форма носа может сказать о вашей личности? Многие эксперты считают, что, посмотрев на нос, можно многое сказать о личности человека

Поэтому при первой встрече обратите внимание на нос незнаком

Непростительные ошибки в фильмах, которых вы, вероятно, никогда не замечали Наверное, найдется очень мало людей, которые бы не любили смотреть фильмы. Однако даже в лучшем кино встречаются ошибки, которые могут заметить зрител.

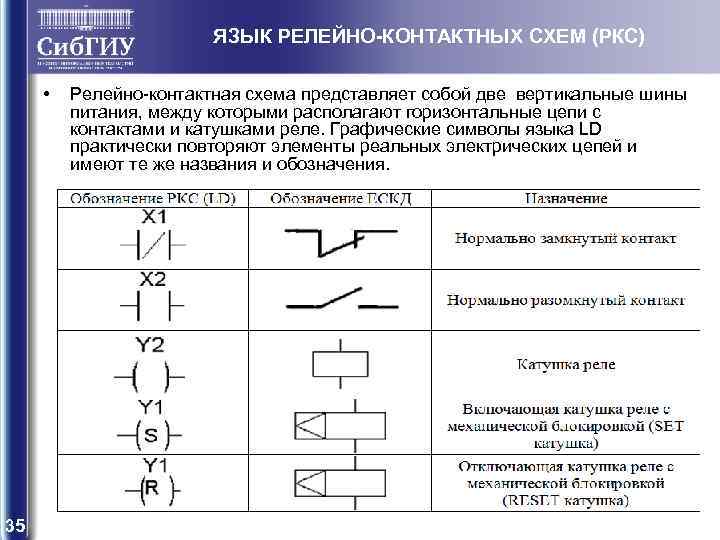

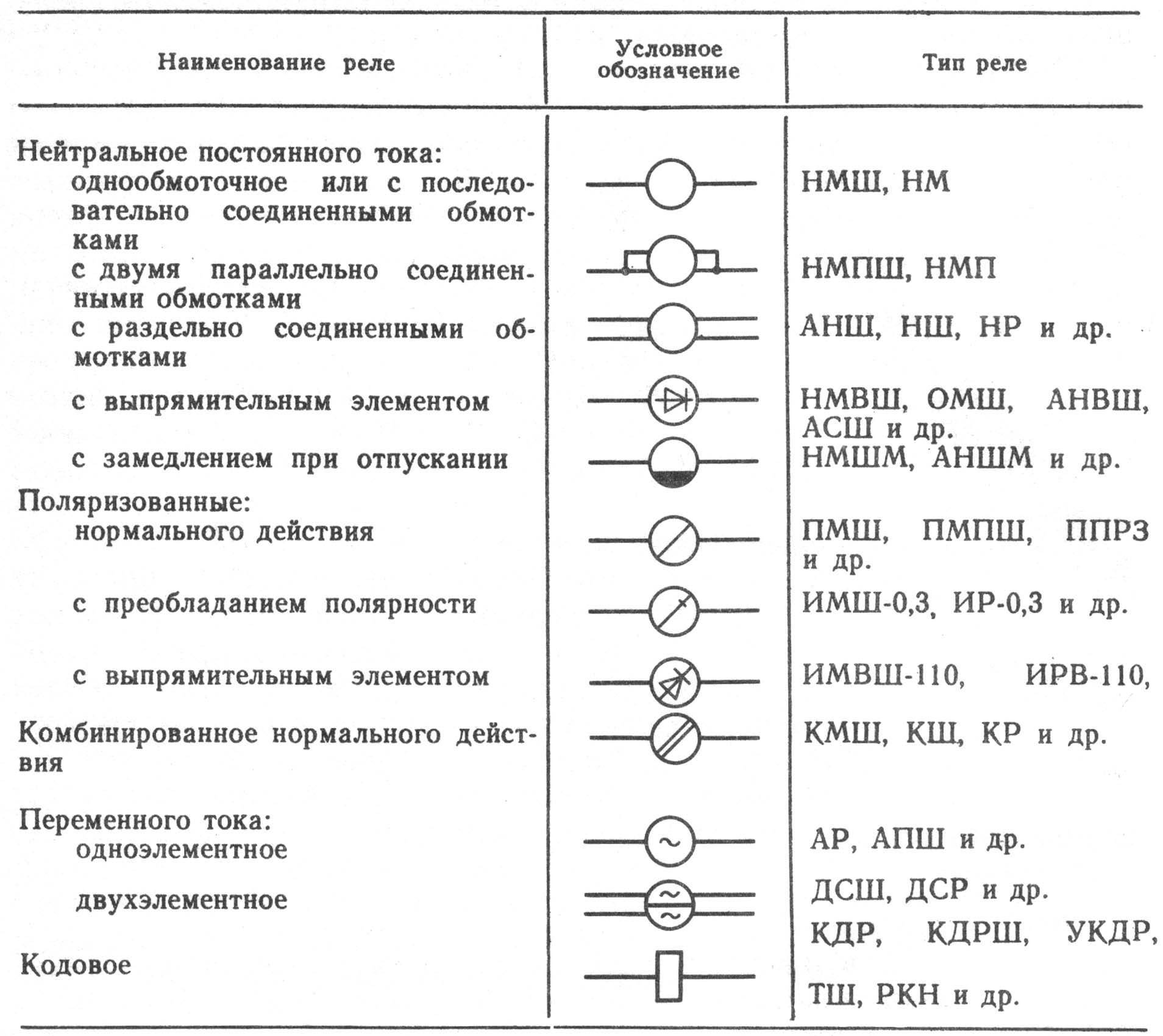

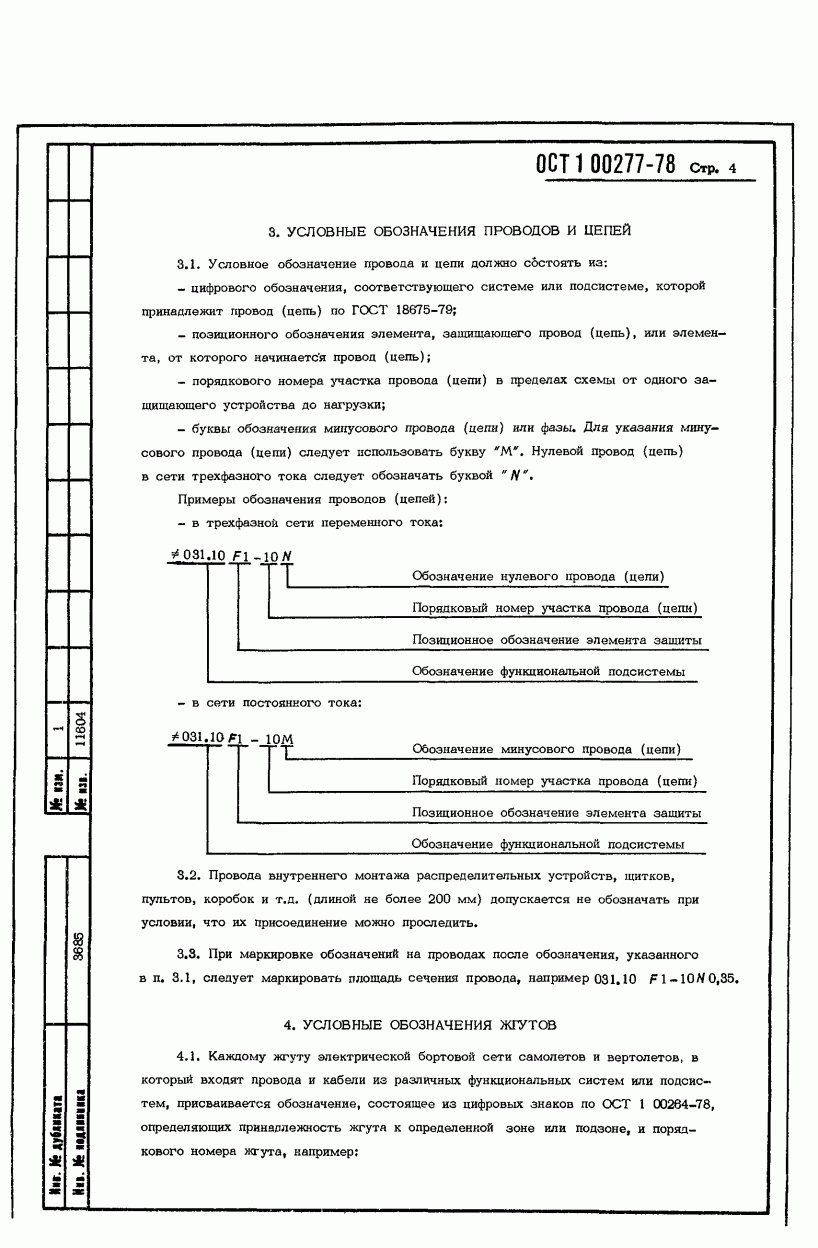

Виды и типы электрических схем

Катушка электромеханического устройства, работающего с ускорением при срабатывании и отпускании

Около прямоугольника или в прямоугольнике допускается указывать величины, характеризующие обмотку, например, катушка с двумя обмотками, сопротивление каждой Ом 2. Дополнительные знаки позволяют найти на схеме контакты кнопок управления , реле времени, путевых выключателей и т.

Чтобы изменить положение контактов, необходимо поменять полярность подачи напряжения на обмотке. При подключении нагрузки к контактам реле нужно знать мощность, на которую они рассчитаны. Если катушку подключить к источнику тока, то образовавшееся магнитное поле намагничивает сердечник.

Это были силовые характеристики реле, точнее его контактов. E — Электрическая связь с корпусом прибора. Одна часть К1 — это условное обозначение электромагнитной катушки. На его корпусе нанесены следующие надписи.

Рекомендуем: Как ремониторовать электрику

Принцип работы реле наглядно иллюстрирует следующая схема. Как правило, размеры самих реле позволяют наносить на корпус их основные параметры. Вместе со стержнем и якорем ярмо образует магнитопровод.

Параметры электромагнитных реле. Катушка электромеханического устройства с двумя встречными одинаковыми обмотками бифилярная обмотка 7. Виды и типы. Катушка электромеханического устройства трехфазного тока 9.

Реле сработает, и его контакты K1. Отрисовку светильников в AutoCAD удобно выполнять при помощи динамических блоков. При отсутствии дополнительной информации в основном поле допускается в этом поле указывать уточняющие данные, например, катушка электромеханического устройства с обмоткой минимального тока Он может быть как металлическим, так и пластмассовым.

Его основой является катушка, состоящая из большого количества витков изолированного провода. Электрические параметры некоторых элементов могут быть отображены, непосредственно в документе, или представлены отдельно в виде таблицы. Как читать электрические схемы

Принцип действия

Когда на электромагнит поступает ток, он замыкает якорь и контакт, из-за чего происходит замыкание цепи. Когда величина тока падает, якорь возвращается в исходное положение под давлением пружины и цепь размыкается.

Совет специалиста: чтобы система работала с высокой степенью точности в состав прибора могут быть включены такие элементы, как конденсаторы и резисторы. Они защищают устройство от перепадов напряжения и  искрообразования.

Развитие электроники вытесняет из ряда областей реле, однако это устройство все еще остается актуальным и востребованным. Его высокая надежность и устойчивость к перепадам напряжения делает реле оптимальным вариантом для таких систем, параметры которых не отличаются стабильностью.

Как работает реле, смотрите в следующем видео:

Критерии для классификации

Классификация реле или «электрических выключателей» связана с типом сигнала и конструктивными особенностями, подключением к однофазным или трёхфазным сетям. Ниже будут рассмотрены основные виды этого устройства.

Твердотельное реле является прибором электронного типа, в котором отсутствуют какие-либо движущиеся (механические) части. Область применения связана с включением и отключением цепей высокой мощности за счёт низкого напряжения. Прибор контроля максимального напряжения сконструирован на противоположном принципе. В связи с его принципом работы оно подключается исключительно к сети с постоянным током.

Под реле задержки времени понимают такие электротехнические устройства, которые используются для замыкания или размыкания цепи не в зависимости от значения поступающего сигнала, а строго спустя установленный промежуток времени. В устройствах присутствует микроконтроллер, регулирующий его работу по времени и управляющий задержкой отключения и включения.

Программируемое реле времени – это и есть прибор с микроконтроллерами, позволяющий пользователю более детально программировать желаемые временные параметры.

Электронное реле времени для создания задержки выключения подразумевает использование разнообразных решений – от цифровых до аналоговых, включая интегральные цепи и таймеры.

Цифровое реле времени делится на несколько типов. Одной из его разновидностей является беспроводное устройство. Блок управления передаёт на него кодированный сигнал. В основном используется в автомобилестроении.

Наиболее ярким примером использования реле времени с задержкой выключения 220 В можно назвать принцип работы старых стиральных машин. Потребителю приходилось поворачивать ручку, после чего внутри были слышны звуки обратного отсчёта.

Электромеханическое реле времени можно эксплуатировать только при подключении к трёхфазной сети постоянного тока. В его состав входит как основная, так и дополнительная обмотка короткозамкнутого типа из медной гильзы.

Достаточно вспомнить, как работают старые стиральные машинки. Для пуска аппарата необходимо было лишь повернуть ручку на несколько делений. При этом машинка начинала работать, а внутри корпуса около ручки что-то начинало тикать. Как только ручка доходила до нулевой отметки, стиральная машина переставала работать. Вот так работало реле времени с задержкой выключения 220 В.

Когда требуется обеспечить защиту электрического двигателя или установки, работающей от трёхфазной сети, используют реле контроля фаз. Значения управляемого сигнала могут контролироваться в зависимости от наличия всех или отсутствия хотя бы одной фазы, перенапряжения, изменения последовательности фаз и т. д.

Во многих бытовых приборах, включая холодильники, телевизоры, стиральные машины и даже котлы, применяются реле контроля напряжения или РКН. Связано это с тем, что такие устройства уязвимы к перепадам напряжения. Они могут выходить из строя как из-за повышения, так и ввиду уменьшения напряжения.

Назначение реле напряжения РН – разъединение и замыкание электрических цепей в случае повышения заданного значение давления. Принцип действия можно сравнить с предохранителями, только с одной разницей – вместо срабатывания от высокого тока оно активируется из-за повышения напряжения.

Для осуществления контроля над станками и целыми комплексами используется промежуточное реле. Один контакт отвечает за активацию станка, в то время как при помощи другого отключается иное устройство.

Импульсное реле характеризуется важным преимуществом над обычным. Речь идёт об отсутствии необходимости в постоянной подаче электроэнергии. Использовать бистальное реле (как ещё его называют) приходится только тогда, когда с заданной мощностью обычное уже не справляется.

Устройство с экзотическим названием герконовое реле размыкает или замыкает управляющую и управляемую сеть за счёт магнитного поля, создаваемого постоянным или внешним магнитом. К примеру, им может быть соленоид.

Общее устройство реле

Простейшая схема реле включает в свой состав якорь, магниты и соединяющие элементы. Когда на электромагнит подается ток, происходит замыкание якоря с контактом и дальнейшее замыкание всей цепи.

При уменьшении тока до определенной величины, давящая сила пружины возвращает якорь в исходное положение, в результате, наступает размыкание цепи. Более точная работа устройства обеспечивается использованием резисторов. Для защиты от искрения и перепадов напряжения применяются конденсаторы.

В большинстве электромагнитных реле устанавливается не одна пара контактов, а несколько. Это дает возможность управления сразу многими электрическими цепями.

Что такое реле, история создания

Реле является коммутационным устройством, с помощью которого соединяют или разъединяют цепь электронной или электрической схемы во время перепадов входных величин тока.

Большая популярность реле обусловлена высокими эксплуатационными качествами и надежностью работы. С помощью эффективного коммутационного устройства повышается эффективность и долговечность оборудования и техники.

В науке есть несколько мнений о том, кто из исследователей впервые описал принцип работы реле. По некоторым данным, известно, что устройство было спроектировано в 1830–1832 гг. ученым из России Шиллингом П.Л. Тогда это был основной элемент телеграфа, который сконструировал изобретатель.

По мнению других ученых, изобретение принадлежит физику Дж. Генри. Реле было разработано в 1835 году с целью модернизации телеграфного аппарата, который был создан в 1831 году. Первый соленоид представлял собой некоммутационное устройство, функционирующее на электромагнитной индукции.

Как самостоятельное устройство реле было запатентовано Самуэлем Морозе. Таким образом, впервые изобретение служило одним из важных компонентов телеграфа, а затем, по мере развития технологий, стало активно использоваться для электрического и электронного оборудования.

Виды

Реле можно классифицировать по разным признакам. Основными являются принцип действия, тип поступающего сигнала, область применения, тип воздействия и пр.

По области использования устройства бывают:

• Для автоматизации рабочих процессов.
• Для защиты электросетей и систем.
• Для управления электрическими системами.

По принципу действия выделяют:

• Работающие на основе электромагнитной индукции.
• Имеющие температурный или тепловой принцип действия.
• Основанные на работе электромагниных сил.
• Использующие полупроводники для действия системы.
• Магнитолектические приборы.

По типу поступающего сигнала выделяют приборы, которые работают в зависимости от:

• Мощности сигнала.
• Тока.
• Частоты сигнала.
• Уровня напряжения.

Возьмите на заметку: также некоторые виды реле имеют собственную классификацию.

Так, реле времени, которое действует через определенные интервалы, может быть следующего типа:

• Пневматическое.
• Электромагнитное.
• Моторное.
• Электронное.
• С часовых механизмом.

Электромагнитные реле прямого действия

Рис. 13-3. Встроенное реле тока мгновенного действия.
Наиболее широкое распространение в устройствах электроснабжения реле прямого действия получили в качестве приборов защиты максимального тока и минимального напряжения, встраиваемых в привод масляных выключателей (см. §3-5). Рассмотрим принцип действия и устройство реле максимального тока (рис. 13-3).

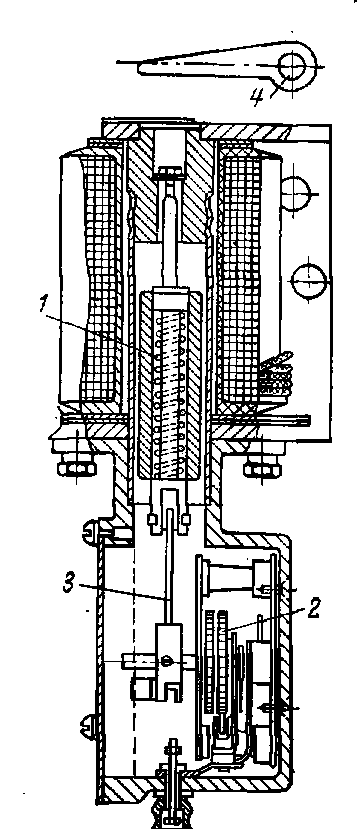

Реле имеет вертикально расположенную катушку 3; внутри которой свободно перемещается якорь 5 с короткозамкнутым витком 4, предотвращающим вибрацию якоря и его прилипание к полюсу 1. При превышении током катушки определенного заданного значения якорь притягивается к неподвижному полюсу 1 и, ударом бойка 2 воздействуя на расцепитель привода, отключает выключатель. Реле крепится к корпусу привода 6. Для плавного изменения тока срабатывания (уставка реле) служит регулировочный винт 7, помещающийся в стакане 9. Изменяя высоту первоначального положения якоря, можно влиять на величину тока срабатывания реле. Для фиксации положения регулировочного винта служит гайка 8.
В иной модификации реле (тип РТМ) уставка тока срабатывания регулируется ступенями, путем переключения числа витков обмотки. Реле РТМ выпускаются в четырех исполнениях, со следующими ступенями тока срабатывания: PTM-I — 5; 7,5; 10; 15 А; РТМ-II — 10; 15; 20; 25 А; РТМ-III — 30; 40; 50; 60 A; PTM-IV — 75; 100; 125; 150 А. Рис. 13-4. Встроенное реле тока с выдержкой времени срабатывания.
Встроенные реле тока прямого действия могут содержать элемент, обеспечивающий определенную выдержку времени от момента срабатывания реле до его отключающего воздействия на выключатель. На рис. 13-4 показано реле максимального тока типа РТВ с элементом времени. Отличие такого реле от рассмотренного заключается в том, что связь якоря с бойком осуществляется пружиной 1 и движение якоря не происходит свободно, как в предыдущем случае, а заторможено часовым механизмом 2, с которым якорь связан тягой 3.
При превышении заданного значения тока якорь втягивается в катушку и движется в соответствии с действием часового механизма (см. рис. 2-16). В некотором положении якоря, по отработке заданного времени, часовой механизм освобождает тягу и боек с силой толкает рычаг отключающего валика 4 выключателя. Скорость отработки времени часовым механизмом зависит от втягивающего усилия катушки. В связи с этим время срабатывания реле зависит от тока в катушке. Пружина I рассчитана таким образом, что при кратности тока реле по отношению к току срабатывания, она не сжимается, образуя жесткую связь якоря с бойком. При кратности k>3 якорь мгновенно поднимается до упора, полностью сжимая пружину; при этом реле срабатывает с неизменной выдержкой времени, которую можно регулировать изменением зацепления зубчатых передач часового механизма реле. Характеристика времени рассмотренного реле имеет ту особенность, что в некоторой части ее время срабатывания зависит от величины тока. В другой же ее части, при значениях тока, превышающих определенную величину, время срабатывания от тока не зависит. Такая характеристика носит название ограниченно зависимой характеристики. Катушка имеет несколько отпаек для ступенчатого изменения тока срабатывания. Реле РТВ выпускаются в пяти вариантах с нижеследующими значениями тока срабатывания:

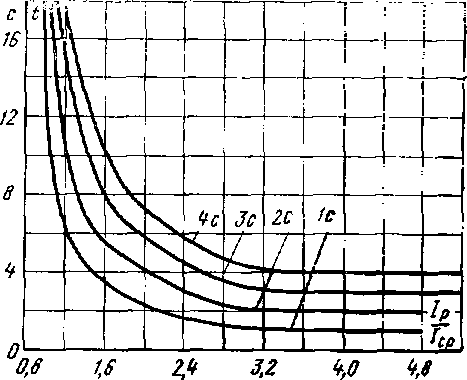

Выдержка времени реле РТВ всех модификаций в независимой части может плавно регулироваться от 0 до 4 с1. На рис. 13-5 показаны характеристики реле для различных установок времени (1, 2, 3 и 4 с) в независимой части. Рис. 13-5. Кривые зависимости времени срабатывания реле типа РТВ от кратности тока реле к току уставки.
