Ремонт светодиодной лампочки (LED) своими руками

Как починить вышедший из строя элемент?

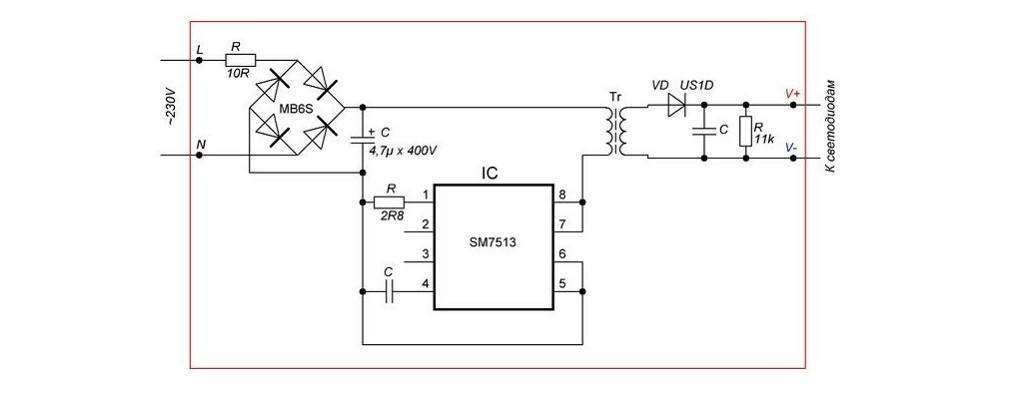

Итак, имея представление об устройстве электронной схемы нашей светодиодной лампы, которая не работает, рассмотрим, как отремонтировать ее в домашних условиях.

Первым делом производим визуальный осмотр микросхемы и самих диодов. В 80% случаях поломкой является сгоревший светодиод. Чтобы осуществить ремонт, нужно сначала найти диод, который зрительно отличается от остальных, например, наличием выраженной черной точки, как показано на фото ниже, после чего заменить его на новый.

Видеоурок по ремонту светодиодной лампочки, в которой сгорел светодиод:

Как починить сгоревшую LED лампу с цоколем E27

Также может перегореть токоограничивающий резистор. Редко выходят из строя рабочие конденсаторы, своей поломкой выводя из строя остальные элементы LED устройства.

Раз вы изучаете данную страницу, мы надеемся что у Вас есть паяльник и минимальные понятия в электронике. Теперь о методике поиска неисправности. Проверка диода возможна как мультиметром, так и кроной с ограничивающим резистором 1 кОм. Поочередно ставя проводки на выводы светодиода, исправный будет светить. Мультиметр в положении прозвонка также заставит светодиод светиться, при соблюдении полярности.

Если со светоизлучателем проблемы не выявлено, тестером проверяем ограничивающий резистор, в большинстве схем его номинал около 100- 200 Ом. Более сложный ремонт рекомендуем просмотреть на видео:

Также бичом современных схем является такое понятие, как «холодная пайка». Это когда со временем разрушается контакт в плохо залитом оловом месте пайки.

Цепь разрушается физически и разрывает целостность схемы, в результате чего светодиодная лампа не включается. Отремонтировать поломку можно путем повторного прогрева места контакта с нанесением на него флюса.

Редко встречающиеся неисправности — это пробой выпрямительного диода или конденсатора, который случается во время бросков напряжения. С помощью тестера можно установить это досконально. Выявив причину и заменив перегоревший элемент можно вернуть лампочкам рабочее состояние. Более подробно узнать о том, как проверить конденсатор. вы можете в нашей соответствующей статье.

В более дорогих LED устройствах вместо конденсаторного блока питания стоит импульсный источник питания, который автоматически подстраивается под напряжение в сети, и регулируя его, на выходе держит постоянное значение напряжения и тока, не давая кристаллам диодов перегреваться, обеспечивая долгую службу и постоянный световой поток.

Метод поиска неисправности практически не отличается от вышеописанного, и скорее всего это будет холодная пайка на каком-либо из элементов. Ремонт светодиодной лампы в этом случае не составит труда.

Если же диодная лампочка не загорается либо мерцает, далеко не всегда причина в ее неисправности. В большинстве случае мигание происходит из-за того, что она подключена к выключателю с подсветкой. В этом случае решить проблему можно, заменив выключатель на обычный. Также в качестве ремонта можно рассмотреть еще один простой способ исправить проблему — отключить подсветку на выключателе, отсоединив диодную лампочку в нем.

Однако иногда все же лампа может мигать, т.к. в ней что-то отошло, например, отпаялся провод от цоколя. В этом случае отремонтировать ее достаточно просто, по следующей технологии:

Что делать, если настольная лампа мерцает?

Ремонт драйвера

Драйвер светодиода

Если сломался преобразователь, его нужно сначала извлечь из корпуса и закрепить в держателе. Проводки отсоединяются паяльником, предварительно их нужно промаркировать или сфотографировать, чтобы не перепутать при сборке. После этого проверяется работоспособность всех деталей, которые размещены на плате.

Если сгорела микросхема, она отделяется полностью. Изделие захватывается пинцетом, проводится нагрев места спайки с обратной стороны платы. Когда олово расплавится, клеммы микросхемы легко выходят из отверстий. Замена производится в обратной последовательности. Если припоя недостаточно, он добавляется паяльником. Делать это нужно аккуратно, чтобы не зацепить соседние перемычки. Чтобы этого не допустить, поверхность платы около спайки покрывается термостойким лаком.

Когда драйвер состоит из цепи резисторов, конденсаторов и выпрямителей, сначала нужно провести внешний осмотр платы. О неисправности свидетельствуют почернения на деталях или их вздутие. Если таких признаков нет, придется выпаивать и проверять каждый элемент. Делать это нужно поочередно, чтобы по ошибке не нарушить цепь. Лучше сразу после диагностики вставлять исправный элемент обратно и припаивать.

Другим решением проблемы является закупка нескольких драйверов, характеристики которых соответствуют диодному мосту. Чтобы их заменить, нужно перепаять 4 соединительных проводка, после чего поставить колпак на место.

Конструкция светодиодных люстр и визуальный осмотр

Светодиодные подвесные светильники, работающие от пульта дистанционного управления, появились сравнительно недавно. Их устройство знакомо далеко не всем, поэтому вкратце рассмотрим конструкцию приборов.

В самой простой комплектации люстра на светодиодах состоит из корпуса (металлического, пластикового, стеклянного), блока с регулятором (драйвера). Последний элемент используется как выпрямитель напряжения, на нем размещают клеммы и зажимы, к которым подводится питание от промышленной сети. Проводами блок питания соединен с лампами.

В сложных люстрах применяют антенну, блок управления, регулятор (несколько блоков), необходимый для автоматической настройки. Растровые осветительные приборы содержат несколько драйверов и светодиодные лампы различных видов. Последовательность ремонта напрямую зависит от конкретного типа светильника.

Изучите конструкцию устройства, используя приложенную к нему инструкцию, чтобы разобраться, где находятся блоки управления. Они могут устанавливаться как внутри, так и снаружи изделия.

Ремонт люстры без пульта ДУ намного проще. В таком приборе установлен диод или диодный мост с электролитами и резисторами. Также есть катушка с обмоткой для уменьшения пульсации.

Чтобы правильно отремонтировать уличный или внутренний светильник, соблюдайте пошаговую инструкцию:

Снимите прибор с потолка или стены и удалите крышку корпуса.
Изучите электронную схему, чтобы разглядеть видимые дефекты (либо подтвердить их отсутствие). К таковым относятся обрывы проводки.
Удалите плафон и другие декоративные украшения оборудования, выкрутите светодиодные лампочки, если они используются.
Изучите цоколь на предмет наличия прогоревших мест. Для зачистки можете использовать обычный нож.
Заново выполните скрутки, подтяните все винты на крепящихся к плате элементах. При отсутствии видимых дефектов изучите непосредственно лампу.

Ремонт светодиодной лампы на 220 В своими руками: пошаговая инструкция

Драйвер, становящийся причиной поломки в 80% случаев, не обязательно встраивается в лампочку. Источник света может состоять только из светодиодов, а стабилизирующее устройство будет встроено в светильник или люстру. Однако оставшиеся 20% не стоит сбрасывать со счетов. Необходимо проверить все детали, прежде чем приступить к ремонту лед ламп.

В случае с отдельным драйвером все проще. Меняем лампу, и, если она светится, значит проблема в ней, если нет – виноват стабилизатор. Со встроенным драйвером дело обстоит сложнее.

Фото пример
Выполняемое действие

Первый вопрос – как разобрать светодиодную лампочку. Делается это легко. Следует повернуть радиатор против часовой стрелки.

Извлекаем драйвер. На прозвонке светодиодов останавливаться не будем – это просто, а вот с электроникой стоит «повозиться».

Здесь видны проблемные места даже визуально, но прозвонить диодный мост и микросхему стоит. По всему заметно, что драйвер пережил резкий скачок напряжения.

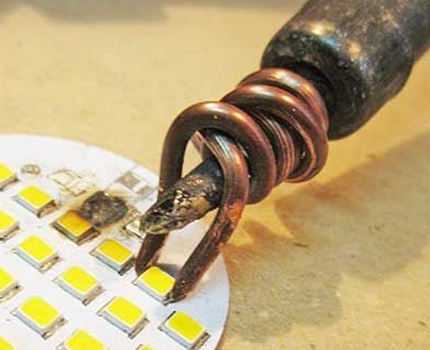

Паяльником с SMD-компонентами работать нельзя – есть опасность перегреть печатную плату и сам элемент, а значит, придется воспользоваться феном и паяльной станцией. Такие устройства есть не у каждого мастера, а потому ниже пошаговой инструкции мы откроем один секрет, как обойти эту проблему подручными средствами.

Выпаяв диодный мост и микросхему, промазываем контакты специальной пастой и прогреваем. Это поможет впоследствии поставить на место мелкие детали и припаять их аккуратно.

Начинаем с микросхемы. Такие детали можно приобрести за 50÷70 руб/10 шт в китайском онлайн-магазине. Приклеив микросхему на пасту, придерживаем и припаиваем.

Теперь диодный мост. Он имеет вот такой вид и приобретается на тех же сайтах.

Готовый драйвер аккуратно припаиваем сначала к цоколю. Проводка в нем очень короткая, и чтобы не демонтировать завальцованый на пластиковом корпусе цоколь, их нужно нарастить.

Другая сторона драйвера припаивается к печатной плате со светодиодами

Здесь важно не перепутать полярность. На печатной плате и драйвере полюса обозначены.

Остается проверить работоспособность

Мы подали питание при разобранной лампе. Если нет опыта электротехнических работ, этого делать не стоит – возникает опасность поражения электрическим током или короткого замыкания.

Ремонт светодиодных ламп своими руками: работаем без паяльной станции

Теперь обещанный секрет. Для ремонта светодиодных светильников обычным паяльником нужен кусок медного одножильного провода, сечением 4 мм², длиной 10÷15 см. Наматываем его на жало паяльника плотной спиралью так, чтобы жало удлинилось на 4÷5 см, а конец медного провода затачиваем под «шило» или «лопатку». От длины будет зависеть и температура. Удобно, если на мультиметре есть функция термометра. Для LED SMD компонентов, которые используются в светодиодных лампах, нужна температура 240÷260°С.

Здесь можно поставить перемычку – быстро, но ненадолго

Как разобрать светодиодную лампу, проклеенную герметиком

Некоторые приборы не так просто разобрать. При попытке повернуть верхнюю часть ничего не выходит? Тогда пригодится растворитель. Набираем его в шприц и через иглу аккуратно проходим по шву. Оставляем на 5 мин, после чего повторяем операцию. Обычно 2÷3 процедур хватает. Аккуратно раскачиваем верхнюю часть поворотами влево-вправо. После снятия крышки счищаем старый герметик и обезжириваем поверхности. Если планируется использование лампы в сухом помещении, новый герметик накладывать не нужно.

Разобрать светодиодную лампу не сложно, главное – чтобы польза была

Ремонт светодиодных ламп своими руками: устройство и принцип работы

Прежде чем решить, как разобрать светодиодную лампу, нужно разобраться с ее устройством. Конструкция данного источника освещения не сложна: светофильтр, плата питания и корпус с цоколем.

На схеме изображено подобное устройство конструкции

В дешевых изделиях часто используются конденсаторы, которые призваны ограничивать напряжение и ток. В лампочке присутствует 50-60 светодиодов, которые представляют собой последовательную цепь. Они образуют светоизлучающий элемент.

Принцип работы изделий похож с функционированием полупроводниковых диодов. При этом ток от анода к катоду перемещается только прямо. Что способствует возникновению потоков света в светодиодах. Детали обладают незначительной мощностью, поэтому лампы производятся со множеством светодиодов. Чтобы убрать неприятные ощущения от производимых лучей используется люминофор, который устраняет этот недочет. Прибор устраняет нагрев от точечных светильников, так как световые потоки снижаются при потерях тепла.

Как работает конструкция можно увидеть на представленной схеме

Драйвер в конструкции используется для подачи напряжения к диодным группам. Они применяется в качестве преобразователя. Диодные детали представляют собой полупроводники незначительного размера. Напряжение перемещается на специальный трансформатор, где производится некоторое замедление рабочих параметров. На выходе образуется постоянный ток, который позволяет включить диоды. Установка дополнительного конденсатора позволяет предотвратить пульсацию напряжения.

Не всегда неисправность светодиодов можно определить, не демонтируя корпус

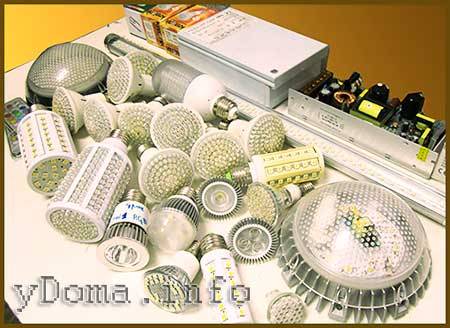

Светодиодные лампы бывают разных видов. Они различаются по особенностям устройства, а также по количеству деталей полупроводников.

Особенности ремонта led ламп

Основой ремонта считается грамотное диагностирование. Чаще всего достаточно осуществить припой контактов, в определенных случаях провоцируется необходимость замены ключевых узлов.

Ремонт светодиодного светильника

Если вы не знаете, как отремонтировать светодиодную лампу, вы можете изучить нашу статью, а также просмотреть рекомендованное видео, которое вы найдете ниже. Выполнение качественного ремонта, который гарантирует в дальнейшем исправность изделия и его длительную эксплуатацию, начинается с детальной подготовки;

Демонтаж светильника;
Изучение технической документации;
Подготовка приборов (список перечислен выше);
Приобретение мультиметра для проверки контактов;
Проведение ремонтных работ в зависимости от проблемы;
Замена драйвера или же блока питания при необходимости.

Ремонт светодиодных люстр

Приспособление снимается с потолка или же стены;
Корпус прибора снимается;
Изучается схема электронная (чаще всего дефекты являются видимыми);
Удаляется плафон и другие украшения декоративного формата;
Выкручиваются лампочки, производится диагностика цоколя на предмет прогоревших мест (зачистка может быть осуществлена простым ножом);
Заново выполняется процесс сбора, подтяжки винтов, проверка всех контактов.

Ремонт светодиодной ленты

Если не горит вся лента, то нужно проверить подключение блока питания к розетке, проверить напряжение, осуществить процесс анализа целостности провода. Осуществляется проверка блока питания. В лентах именно блок питания страдает чаще всего, и чаще всего его нужно будет просто заменить. Если лента горит частично, то проблема с дорожками. Часть сегментов могла выйти из строя. Их можно заменить, для этого потребуется паяльник и припой.

При мерцании ленты – полной или же частичной, нужно осуществить проверку блока питания, а также осуществить процесс изучения ленты на предмет чрезмерного изгиба. При проблеме с блоком осуществляется его ремонт или же замена, если поврежден определенный сегмент, проводится процесс замены диодов. Если же часть сегментов потухла, но диоды целые, это может отражать проблему с резистором. Нужно осуществить проверку цепи последовательно, чтобы найти участок повреждения и осуществить замену.

Ремонт светодиодных фонарей и прожекторов своими руками

Проведение ремонта является стандартной процедурой. Осуществляется визуальный осмотр, снимается корпус, проверяются все элементы поэтапно. В случае необходимости контакты очищаются и припаиваются, в случае серьезной поломки осуществляется замена резисторов, диодов, драйвера, блока питания и пр.

Техника безопасности при ремонте светодиодных ламп на 220 в

Учитывая, что необходимо произвести ремонт прибора, который работает от сети, то обязательно нужно соблюдать и технику безопасности. Рассматриваемые нами лампы обладают бестрансформаторным питанием, все имеющиеся в устройстве элементы во время работы находятся под напряжением, которое может нести угрозу жизни

Исходя их этого важно соблюдать следующие предосторожности:

В процессе перепайки и при необходимости провести любые измерения обязательно нужно следить, чтобы лампа была отключена;
При наличии разрядных резисторов, которыми зашунтированы конденсаторы все равно необходимо по завершению ремонта вручную проводить разрядку конденсаторов. Сделать это можно, если закоротить выводы конденсатора, используя любой металлический инструмент, который оснащен диэлектрической ручкой;
По завершению ремонта если производится первое включение лампы, берегите глаза. В ряде случаев некоторые элементы в лампе могут взорваться, поэтому лучше предусмотрительно отстраняться или отворачиваться;
Внимательно следите за паяльником и не забывайте его выключать при перерывах. Не нужно класть включенный паяльник на предметы, которые могут вызвать воспламенение.

Зная все особенности светодиодных лампочек можно сделать выводы о принципах их работы и соответственно, при необходимости осуществить правильный ремонт

Важно все ремонтные процедуры совершать с соблюдением правил безопасности

Рекомендуем также просмотреть видео по данной теме:

Светодиодный светильник своими руками: схемы, фото, видео — Asutpp

Экономные лампы освещения уже есть практически в каждом доме. Предлагаем рассмотреть, как сделать светодиодный светильник своими руками, какие материалы для этого потребуются, а так же советы о том, по каким критериям их необходимо выбирать.

Пошаговая разработка светодиодного светильника

Первоначально, перед нами стоит задача – проверить работоспособность светодиодов и измерить питающее напряжение сети. При настройке данного устройства для предотвращения поражения электрическим током мы предлагаем использовать разделительный трансформатор 220/220 В. Это так же обеспечит более безопасное проведение измерений при настройке нашего будущего светодиодного светильника.

Нужно учесть, что если какие-либо элементы схемы будут подключены неправильно, возможен взрыв, так что строго следуйте инструкции, приведенной ниже.

Чаще всего проблемы неправильной сборки заключается именно в некачественной спайке компонентов.

При расчетах для измерения падения напряжения тока потребления светодиодов нужно использовать универсальный измерительный мультиметр. В основном такие самодельные светодиодные светильники используются на напряжении 12 В, но наша конструкция будет рассчитана на сетевое напряжение 220 В переменного тока.

Видео: Светодиодный светильник в домашних условиях

Высокая светоотдача достигается на диодах при токе 20-25 мА. Но дешевые светодиоды могут давать неприятное голубоватое свечение, которое еще и очень вредно для глаз, поэтому мы советуем разбавлять самодельный светодиодный светильник небольшим количеством красных светодиодов. На 10 дешевых белых будет достаточно 4 светодиода красного свечение.

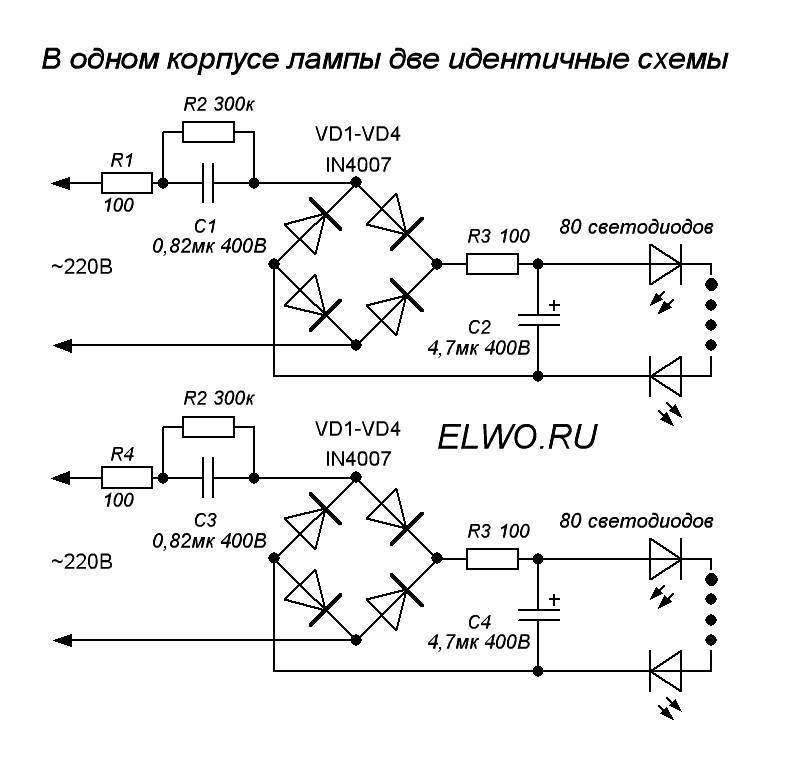

Схема довольно проста и разработана для питания светодиодов непосредственно от сети, без дополнительного блока питания.
