AL9910
Diodes Incorporated создала одну весьма интересную микросхему драйвера светодиодов: AL9910. Любопытна она тем, что ее рабочий диапазон напряжений позволяет подключать ее прямо к сети 220В (через простой диодный выпрямитель). Вот ее основные характеристики:
- входное напряжение — до 500В (до 277В для переменки);
- встроенный стабилизатор напряжения для питания микросхемы, не требующий гасящего резистора;
- возможность регулировки яркости путем изменения потенциала на управляющей ноге от 0.045 до 0.25В;
- встроенная защита от перегрева (срабатывает при 150°С);
- рабочая частота (25-300 кГц) задается внешним резистором;
- для работы необходим внешний полевой транзистор;
- выпускается в восьминогих корпусах SO-8 и SO-8EP.
Драйвер, собранный на микросхеме AL9910 не имеет гальванической развязки с сетью, поэтому должен использоваться только там, где невозможно прямое прикосновение к элементам схемы.
Микросхема выпускается в двух модификациях: AL9910 и AL9910a. Отличаются минимальным напряжением запуска (15 и 20В соответственно) и выходным напряжением внутреннего стабилизатора ((7.5 или 10В соответственно). Еще у AL9910a немного выше потребление в спящем режиме.
Стоимость микросхем — около 60 руб/шт.
Типовая схема включения (без диммирования) выглядит так:
Здесь светодиоды всегда горят на полную мощность, которая задается значением резистора Rsense:
Rsense = 0.25 / (ILED + 0.15⋅ILED)
Для регулировки яркости 7-ую ногу отрывают от Vdd и вешают на потенциометр, выдающий от 45 до 250 мВ. Также яркость можно регулировать, подавая ШИМ-сигнал на вывод PWM_D. Если этот вывод посадить на землю, микросхема отключается, выходной транзистор полностью закрывается, потребляемый схемой ток падает до ~0.5мА.
Частота генерации должна лежать в диапазоне от 25 до 300 кГц и, как уже было сказано ранее, она определяется резистором Rosc. Зависимость можно выразить следующим уравнением:
fosc = 25 / (Rosc + 22), где Rosc — сопротивление в килоомах (обычно от 75 до 1000 кОм).
Резистор включается между 8-ой ногой микросхемы и «землей» (или выводом GATE).
Индуктивность дросселя рассчитывается по страшной на первый взгляд формуле:
L ≥ (VIN — VLEDs)⋅VLEDs / (0.3⋅VIN⋅fosc⋅ILED)
Полезные рекомендации
Перед любым ремонтом обязательно проверяется наличие напряжения. При этом включается нужный выключатель. Если напряжения нет, проверяется электрическая проводка и устраняется неисправность.
На плате размещаются многие важные элементы
Важно проверить на работоспособность лампочки, а также целостность предохранителей. Можно прозвонить не только целостность, но и возможное присутствие короткого замыкания. Также проверяется блок питания и светодиоды
Светодиоды можно проверить с помощью батарейки. Для этого через резистор подается напряжение на каждый светодиод
Также проверяется блок питания и светодиоды. Светодиоды можно проверить с помощью батарейки. Для этого через резистор подается напряжение на каждый светодиод.
При правильном подходе подобные лампы станут превосходным украшением современного интерьера
Если в лампе перегорело большее количество светодиодных элементов, то нужно выпаять все старые, а потом к обратной стороне припаять исправные элементы.
Использование отдельных элементов позволяет создать единый замысел для освещения
Используя полезные рекомендации и техники ремонтных работ, вы всегда сможете самостоятельно убрать любую неисправность.
Схемы драйверов и их принцип работы
Чтобы провести успешный ремонт, необходимо четко представлять, как лампа работает. Одним из основных узлов любой светодиодной лампы является драйвер. Схем драйверов для светодиодных ламп на 220 В существует множество, но условно их можно разделить на 3 типа:
- Со стабилизацией тока.
- Со стабилизацией напряжения.
- Без стабилизации.
Только устройства первого типа, по своей сути, являются драйверами. Они ограничивают ток через светодиоды. Второй тип лучше назвать блоком питания для светодиодной ленты. Третий вообще как-то назвать сложно, но его ремонт, как я указывал выше, самый простой. Рассмотрим схемы ламп на драйверах каждого типа.
Драйвер со стабилизацией тока
Драйвер лампы, схему которой ты видишь ниже, собран на интегральном стабилизаторе тока SM2082D. Несмотря на кажущуюся простоту он является полноценным и качественным, да и ремонт его несложен.
Сетевое напряжение через предохранитель F подается на диодный мост VD1-VD4, а затем, уже выпрямленное, на сглаживающий конденсатор С1. Полученное таким образом постоянное напряжение поступает на светодиоды лампы HL1-HL14, включенные последовательно, и вывод 2 микросхемы DA1.
С первого же вывода этой микросхемы на светодиоды поступает напряжение, стабилизированное по току. Величина тока зависит от номинала резистора R2. Резистор R1 довольно большой величины, шунтирующий конденсатор, в процессе работы схемы не участвует. Он нужен для того, чтобы быстро разрядить конденсатор, когда ты выкрутишь лампочку. В противном случае, взявшись за цоколь, ты рискуешь получить серьезный удар током, поскольку С1 останется заряженным до напряжения 300 В.
Драйвер со стабилизацией напряжения
Эта схема, в принципе, тоже довольно качественная, но подключать ее к светодиодам нужно несколько иначе. Как я уже говорил выше, такой драйвер правильнее было бы назвать блоком питания, поскольку он стабилизирует не ток, а напряжение.
Здесь сетевое напряжение сначала поступает на балластный конденсатор С1, снижающий его до величины примерно 20 В, а затем уже на диодный мост VD1-VD4. Далее выпрямленное напряжение сглаживается конденсатором С2 и подается на интегральный стабилизатор напряжения. Снова сглаживается (С3) и через токоограничивающий резистор R2 питает цепочку светодиодов, включенных последовательно. Таким образом, даже при колебаниях сетевого напряжения ток через светодиоды останется постоянным.
Отличие этой схемы от предыдущей как раз в данном токоограничивающем резисторе. По сути, это схема светодиодной ленты с балластным блоком питания.
Драйвер без стабилизации
Драйвер, собранный по этой схеме, – чудо китайской схемотехники. Тем не менее, если в сети напряжение нормальной величины и не сильно скачет, он работает. Устройство собрано по простейшей схеме и не стабилизирует ни ток, ни напряжение. Оно просто понижает его (напряжение) до примерной нужной величины и выпрямляет.
На этой схеме ты видишь уже знакомый тебе гасящий (балластный) конденсатор, зашунтированный для безопасности резистором. Далее напряжение поступает на выпрямительный мост, сглаживается конденсатором обидно малой емкости – всего 10 мкФ – и через токоограничивающий резистор поступает на цепочку светодиодов.
Что можно сказать о таком «драйвере»? Поскольку он ничего не стабилизирует, напряжение на светодиодах и, соответственно, ток через них напрямую зависят от входного напряжения. Если оно завышено, то лампа быстро сгорит. Если «скачет», то будет мигать и лампочка.
Такое решение обычно используется в бюджетных лампах китайских производителей. Назвать его удачным, конечно, сложно, но оно встречается довольно часто и при нормальном напряжении в сети может работать достаточно долго. Кроме того, такие схемы легко поддаются ремонту.
Почему может потребоваться ремонт светодиодной лампы, устройство и электрические схемы
К сожалению, наука пока не изобрела вечных материалов и двигателей, так что рано или поздно каждое устройство выходит из строя. И LED-лампы не исключение.
В среднем такой прибор способен прослужит 10 лет. Сократить продолжительность жизни лампочки могут особые условия эксплуатации и перепады напряжения. В первом случае понятно, что если светильник установлен на улице и работает в жару и мороз или в помещении с повышенной влажностью, прослужит он гораздо меньше обычного. А с перепадами напряжения можно в принципе бороться, устанавливая выпрямители тока в доме или квартире. Устройства эти не из дешевых, и на практике используется немногими, а напрасно, ведь на кону не только жизнь лампочек, но и сохранность более дорогостоящей бытовой техники. Состояние электрических сетей в нашем отечестве оставляет желать лучшего и вряд ли что-то изменится в ближайшем будущем.
Основные причины выхода LED-ламп из строя:
| Причина | Описание |
|---|---|
| Нарушение кристаллической структуры полупроводников | Материал диодов может по-разному реагировать на увеличение плотности инжектированного тока. Какие-то полупроводники разрушаются быстрее, какие-то – медленнее. Дольше всего «держатся» системы InGaN/GaN. |
| Электромиграция | Металл электродов в процессе эксплуатации проникает на внутреннюю часть, это вызывает разрушительные процессы. Чтобы замедлить диффузию, на электроды наносят барьерный слой. |
| Перегрев диода | В местах соединения светодиода с подложкой могут остаться каверны. Чаще всего причина в некачественном припое. В результате отвод тепла происходит недостаточно интенсивно и полупроводник перегревается. |
| Перегрузка и короткое замыкание | Электростатические разряды, резкое повышение напряжения и короткое замыкание – все это может привести к разрушению полупроводников |
Как разобрать светодиодный модуль?
Для осуществления ремонта светодиодную лампу обязательно придется разобрать. Процедура эта не представляет большой сложности, но требует аккуратности, внимания и некоторой сноровки.
При желании, можно заснять весь процесс в пошаговом режиме на телефон, чтобы потом не перепутать порядок действий.
Желательно действовать крайне осторожно
Не все внутренние элементы прибора подлежат замене, поэтому чрезвычайно важно не нанести им повреждений и сберечь в целости и сохранности
Особенно это касается такой уязвимой, но крайне значимой детали, как монтажная печатная плата.
Способ #1 — откручивание
Светодиодная лампа – довольно хрупкий прибор, разбирать который нужно предельно осторожно и аккуратно. Тут не требуются какие-то значительные усилия, да и пользоваться острыми инструментами там, где есть шанс справиться вручную, нет нужды
Чтобы снять рассеивающий купол, достаточно взять лампочку двумя руками за края и, мягкими вращательными движениями отделить верхнюю часть от корпуса.
Обычно сделать это удается легко, так как слой скрепляющего герметика крайне тонок и сразу реагирует на движение и нарушение целостности.
Пытаясь открутить купольную часть от корпуса ни в коем случае нельзя прикладывать усилий. Пластик отличается хрупкостью и при сильном нажиме может просто лопнуть прямо под руками

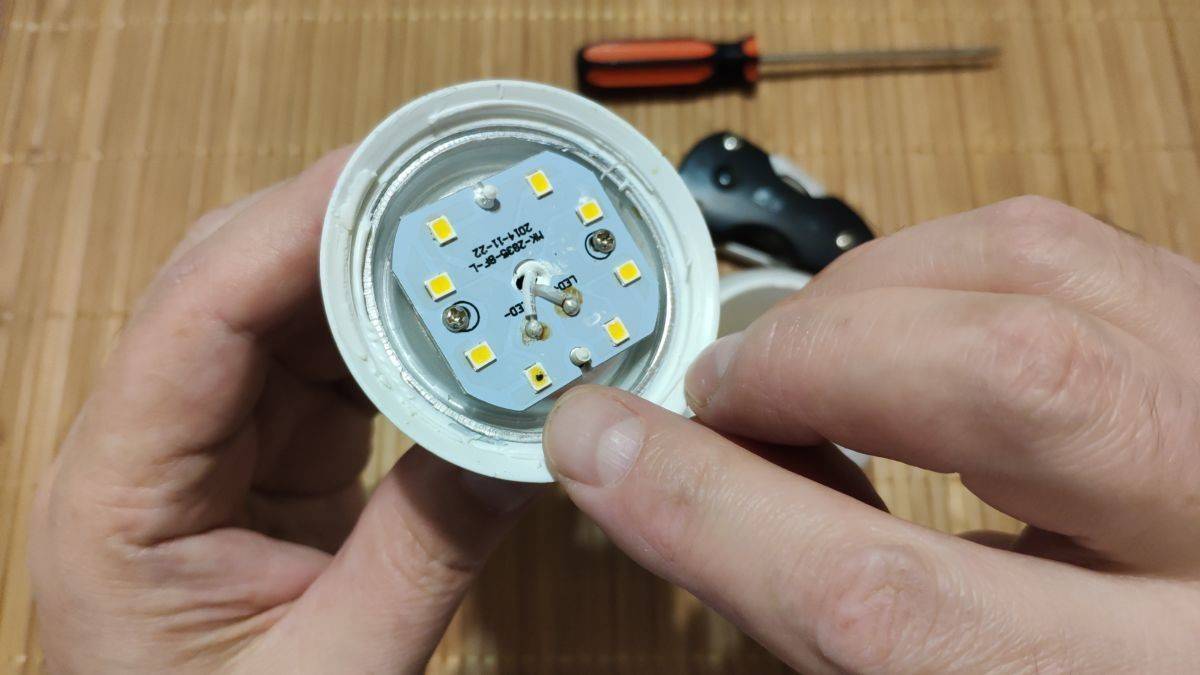

Потом придется решить самую сложную задачу – отделить пластину, несущую светодиоды, от остальной части корпуса. Для этого придется выкрутить все крепежные болты.
Так как их головки отличаются крошечным размером, придется воспользоваться специальными отвертками претензионного типа.
На следующем этапе понадобится отсоединить монтажную пластину от радиаторного устройства. Сделать это поможет предмет с плоским острым краем, например, ювелирный пинцет
Им удастся аккуратно поддеть край платы и осторожно снять ее целиком
Потом придется аккуратно распаять зоны прилегания провода питания и окончательно отделить пластину с диодами от сопутствующих деталей.
Радиатор и цоколь потребуется разъединить деликатными вращательными движениями и разложить все составные части лампы на столе перед собой. После этого можно приступать непосредственно к ремонту.
Способ #2 — нагревание феном
Второй вариант наиболее подходит для изделий с толстым стеклом, не годящихся для непосредственного контакта с инструментом типа отвертки. Здесь придется воспользоваться строительным феном и с его помощью разогреть корпус лампы.
Только так удастся вынуть из цилиндрической основы приклеенный специальным составом стеклянный фрагмент.
Интенсивное воздействие горячего воздуха заставит обрабатываемые объекты расшириться, а клеевой слой, удерживающий стекло, приобретет эластичность.

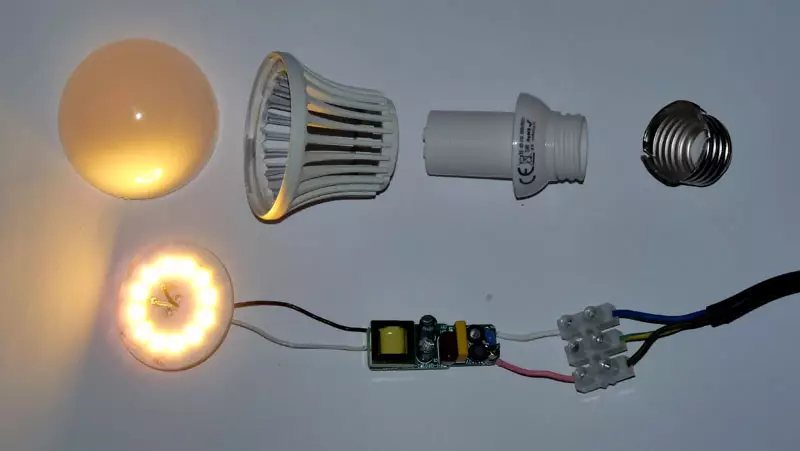

После этих манипуляций лампа распадется на составные части, даже если мастер не приложит к этому никаких усилий.
Если фена под рукой нет, можно пойти другим путем. Для этого потребуется взять растворитель, шило и медицинский шприц с иглой. Сначала шилом аккуратно и без нажима провести вдоль кромки купольного рассеивателя.
Затем шприцем ввести растворитель и немного подождать. Пройдет буквально пара минут, герметик приобретет податливость, и купол удастся открутить без всяких физических усилий. Все дальнейшие действия ничем не отличаются от метода, описанного выше.
Светодиодный светильник своими руками: схемы, фото, видео — Asutpp
Экономные лампы освещения уже есть практически в каждом доме. Предлагаем рассмотреть, как сделать светодиодный светильник своими руками, какие материалы для этого потребуются, а так же советы о том, по каким критериям их необходимо выбирать.
Пошаговая разработка светодиодного светильника
Первоначально, перед нами стоит задача – проверить работоспособность светодиодов и измерить питающее напряжение сети. При настройке данного устройства для предотвращения поражения электрическим током мы предлагаем использовать разделительный трансформатор 220/220 В. Это так же обеспечит более безопасное проведение измерений при настройке нашего будущего светодиодного светильника.
Нужно учесть, что если какие-либо элементы схемы будут подключены неправильно, возможен взрыв, так что строго следуйте инструкции, приведенной ниже.
Чаще всего проблемы неправильной сборки заключается именно в некачественной спайке компонентов.
При расчетах для измерения падения напряжения тока потребления светодиодов нужно использовать универсальный измерительный мультиметр. В основном такие самодельные светодиодные светильники используются на напряжении 12 В, но наша конструкция будет рассчитана на сетевое напряжение 220 В переменного тока.
Видео: Светодиодный светильник в домашних условиях
Высокая светоотдача достигается на диодах при токе 20-25 мА. Но дешевые светодиоды могут давать неприятное голубоватое свечение, которое еще и очень вредно для глаз, поэтому мы советуем разбавлять самодельный светодиодный светильник небольшим количеством красных светодиодов. На 10 дешевых белых будет достаточно 4 светодиода красного свечение.
Схема довольно проста и разработана для питания светодиодов непосредственно от сети, без дополнительного блока питания.
Совет
Единственным недостатком такой схемы является то, что все ее компоненты не изолированы от питающей сети и светодиодный светильник не обеспечит защиту от возможного удара током.
Так что будьте осторожны при сборке и установке данного светильника. Хотя в дальнейшем схему можно будет модернизировать и изолировать от сети.
Упрощённая схема светильника
- Резистор на 100 ОМ при включении защищает схему от бросков напряжения, если его нет, нужно использовать выпрямительный диодный мост большей мощности.
- Конденсатор 400 нФ ограничивает силу тока, которая необходима для нормального свечения светодиодов.
При необходимости можно добавить еще светодиодов, если их суммарное потребление тока не превышает предела, установленного конденсатором.
- Убедитесь в том, что используемый конденсатор рассчитан на рабочее напряжение не менее 350 В, оно должно в полтора раза превышать напряжение сети.
- Конденсатор 10 мкФ необходим, чтобы обеспечить стабильный источник света, без мерцаний. Его номинальное напряжение должно быть в два раза больше того, что измеряется на всех последовательно соединенных светодиодах во время работы.
На фото вы видите сгоревшую лампу, которая скоро будет разобрана для светодиодного светильника своими руками.
Перегоревшая лампочка
Лампу разбираем, но очень осторожно, чтобы не повредить цоколь, после этого очищаем его и обезжириваем спиртом или ацетоном
Особое внимание уделяем отверстию. Его очищаем от лишнего припоя и еще раз обрабатываем
Это необходимо для качественной пайки компонентов в цоколе.
Решение проблем с драйвером
Неполадки в драйвере – довольно распространенная проблема светодиодных ламп. Чаще всего в драйвере горят резистор или конденсатор.
Имеющимися под рукой домашнего мастера измерительными приборами выявить уровень работоспособности этого элемента довольно проблематично. Поэтому рекомендуется его просто заменить на исправный с аналогичными параметрами.
Причинами, по которым выходит из строя конденсатор, могут стать изначальный заводской дефект или регулярный перегрев модуля в результате некачественного теплоотвода
Найти подходящую деталь в магазинах светотехники получается не всегда. Лучше сразу отправиться на радиорынок или в место продажи радиоэлектроники и там попытаться отыскать нужную вещь.
Когда она будет куплена, потребуется демонтировать неисправный узел, а на его место поставить рабочий элемент.
Для корректного проведения разборки и ремонта лампочек светодиодного типа не понадобится сложное, дорогостоящее оборудование. Устранить возникшие неполадки поможет минимальный набор простых инструментов.
Мультиметр позволит проверить наличие напряжения в цепи, даст возможность обнаружить наличие обрывов и покажет, насколько работоспособны остальные детали схемы.
Мультиметр представляет собой универсальный прибор, предназначенный для измерения основных базовых параметров различных электронных изделий. С его помощью можно узнать, в каком состоянии находятся светодиоды любого LED-изделия
Паяльный прибор с канифолью и припоем потребуется для восстановления обрывов, найденных в цепи, и последующей замены поврежденных деталей и элементов.
Температура разогрева в момент пайки не должна превышать 2600. Простой паяльник нагревается сильнее, поэтому на его жало нужно плотной спиралью намотать кусок медной жилы с сечением не более 4 мм. Чем сильнее удастся удлинить жало, тем ниже будет его рабочая температура
Отверткой небольших размеров удастся аккуратно отделить от корпуса лампы управляющие элементы, а тонким, прочным канцелярским ножиком получится деликатно отсоединить детали от монтажной печатной платы.
Ремонт
Светодиодную лампу можно отремонтировать независимо от причин выхода из строя. Чтобы это сделать, нужно разобрать изделие на части и добраться до начинки. Для начала удаляется рассеиватель, выполняющий несколько функций. Компонент либо крепится к базовой части через герметик, либо удерживается с помощью защелки. Если элемент будет поворачиваться отдельно от корпуса, для снятия достаточно в нужном месте надавить.
Выше было описано, что нужно делать, если рассеиватель надежно приклеен к корпусу. Добавим к применению растворителя возможность удаления корпуса при помощи тонкой отвертки: аккуратно подденьте, не прикладывая больших усилий.
Неремонтопригодны светодиодные лампы со стеклянными колбами, поскольку удалить подобный рассеиватель без повреждений практически нереально.
Замена блока питания
В комнатах с повышенным уровнем влажности используются осветительные приборы низкого напряжения — 12 или 24 В, которые подключаются к общей электрической сети 220 В. Для понижения высокого напряжения переменного тока до необходимых значений постоянного используются стабилизирующие блоки питания, которые могут выйти из строя.
Причиной поломки блока питания может стать повышенная нагрузка (если суммарная мощность используемых светильников превышает допустимую для стабилизатора) или неправильно подобранная степень защиты от проникновения пыли и влаги (IP). Чтобы починить данные изделия, следует обратиться в специализированные сервисные центры, поскольку в бытовых условиях восстановить их нереально (требуется определенное оборудование и знания радиоэлектроники). Единственный вариант — поменять блок питания.
Во время замены стабилизатора светодиодная лампа должна быть полностью отключена от сети питания — перерезаны провода или отключены клеммы. Не надейтесь исключительно на выключатель. Обязательно отключите напряжение через распределительный щиток квартиры.
Мощность для стабилизирующего блока питания должна быть выше суммарного значения подключаемых ламп. После отключения вышедшего из строя элемента подключите новый в соответствии с коммутирующей схемой. Найти ее можно в технической документации к оборудованию. Процесс максимально прост, поскольку провода имеют цветовую, а контакты — буквенную маркировки.
Степень защиты от пыли и влаги для ванной комнаты должна быть не менее IP45.
Замена светодиодов

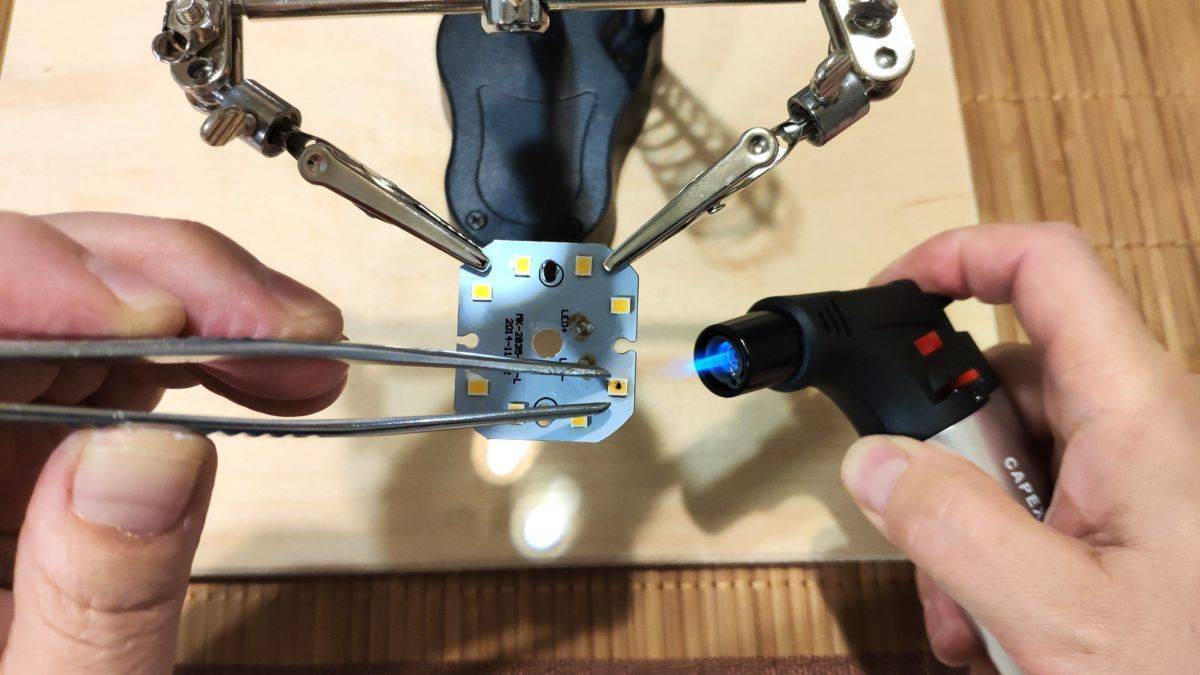

Чтобы максимально упростить процедуру, воспользуйтесь паяльной станцией/феном. Паяльником действовать труднее, но можно.

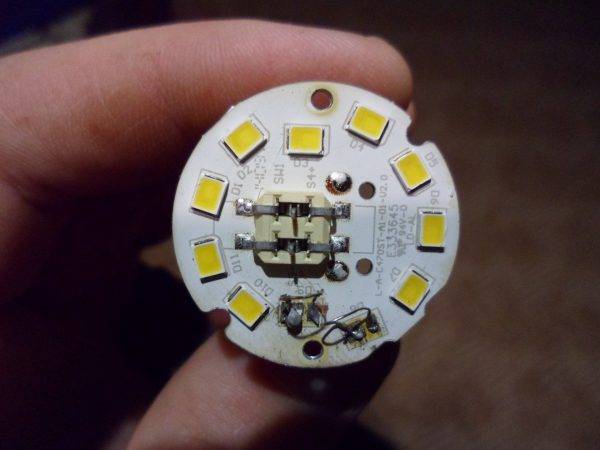

Большинство устройств состоят из нескольких светодиодов, соединенных последовательно. Если выходит из строя хотя бы один, перестает работать целая группа или весь источник света. В таком случае, если под рукой нет подходящего светодиода, сгоревший можно заменить обычной перемычкой. Помните, что из-за перемычки лампа проработает недолго, но так можно выиграть немного времени на покупку нужного элемента. Чем меньше общее число светодиодов, тем быстрее лампа с перемычкой выйдет из строя.
В современных осветительных приборах используются SMD-диоды, которые могут быть выпаяны из ленты. При замене убедитесь, что купили деталь с идентичными техническими параметрами.
Ремонт драйвера
Если вышел из строя драйвер, изучите его конструкцию. Электронная плата может состоять из нескольких SMD-диодов, размер которых гораздо меньше, чем у жала паяльника. В таком случае нужно выбрать паяльник с медной проволокой на жале. Выполните выпаивание сгоревшего элемента и подберите подходящий по характеристикам или маркировке.
Когда видимых неисправностей не обнаружено, задача усложняется. Придется выпаивать каждую деталь отдельно и прозванивать ее. Как только будет найден сгоревший компонент, замените его на новый и верните все элементы на свои места. Для упрощения работы используйте пинцет.
Никогда не удаляйте с платы все детали разом. Вы можете не запомнить их правильное расположение и впоследствии перепутать. Действуйте следующим образом: выпаяйте один диод, проверьте его работоспособность, а затем верните на место. Повторите то же самое для остальных элементов.
Конструкция светодиодных люстр и визуальный осмотр
Светодиодные подвесные светильники, работающие от пульта дистанционного управления, появились сравнительно недавно. Их устройство знакомо далеко не всем, поэтому вкратце рассмотрим конструкцию приборов.
В самой простой комплектации люстра на светодиодах состоит из корпуса (металлического, пластикового, стеклянного), блока с регулятором (драйвера). Последний элемент используется как выпрямитель напряжения, на нем размещают клеммы и зажимы, к которым подводится питание от промышленной сети. Проводами блок питания соединен с лампами.
В сложных люстрах применяют антенну, блок управления, регулятор (несколько блоков), необходимый для автоматической настройки. Растровые осветительные приборы содержат несколько драйверов и светодиодные лампы различных видов. Последовательность ремонта напрямую зависит от конкретного типа светильника.
Изучите конструкцию устройства, используя приложенную к нему инструкцию, чтобы разобраться, где находятся блоки управления. Они могут устанавливаться как внутри, так и снаружи изделия.
Ремонт люстры без пульта ДУ намного проще. В таком приборе установлен диод или диодный мост с электролитами и резисторами. Также есть катушка с обмоткой для уменьшения пульсации.
Чтобы правильно отремонтировать уличный или внутренний светильник, соблюдайте пошаговую инструкцию:
- Снимите прибор с потолка или стены и удалите крышку корпуса.
- Изучите электронную схему, чтобы разглядеть видимые дефекты (либо подтвердить их отсутствие). К таковым относятся обрывы проводки.
- Удалите плафон и другие декоративные украшения оборудования, выкрутите светодиодные лампочки, если они используются.
- Изучите цоколь на предмет наличия прогоревших мест. Для зачистки можете использовать обычный нож.
- Заново выполните скрутки, подтяните все винты на крепящихся к плате элементах. При отсутствии видимых дефектов изучите непосредственно лампу.
Особенности ремонта led ламп
Основой ремонта считается грамотное диагностирование. Чаще всего достаточно осуществить припой контактов, в определенных случаях провоцируется необходимость замены ключевых узлов.
Ремонт светодиодного светильника
Если вы не знаете, как отремонтировать светодиодную лампу, вы можете изучить нашу статью, а также просмотреть рекомендованное видео, которое вы найдете ниже. Выполнение качественного ремонта, который гарантирует в дальнейшем исправность изделия и его длительную эксплуатацию, начинается с детальной подготовки;
- Демонтаж светильника;
- Изучение технической документации;
- Подготовка приборов (список перечислен выше);
- Приобретение мультиметра для проверки контактов;
- Проведение ремонтных работ в зависимости от проблемы;
- Замена драйвера или же блока питания при необходимости.
Ремонт светодиодных люстр
- Приспособление снимается с потолка или же стены;
- Корпус прибора снимается;
- Изучается схема электронная (чаще всего дефекты являются видимыми);
- Удаляется плафон и другие украшения декоративного формата;
- Выкручиваются лампочки, производится диагностика цоколя на предмет прогоревших мест (зачистка может быть осуществлена простым ножом);
- Заново выполняется процесс сбора, подтяжки винтов, проверка всех контактов.
Ремонт светодиодной ленты
Если не горит вся лента, то нужно проверить подключение блока питания к розетке, проверить напряжение, осуществить процесс анализа целостности провода. Осуществляется проверка блока питания. В лентах именно блок питания страдает чаще всего, и чаще всего его нужно будет просто заменить. Если лента горит частично, то проблема с дорожками. Часть сегментов могла выйти из строя. Их можно заменить, для этого потребуется паяльник и припой.
При мерцании ленты – полной или же частичной, нужно осуществить проверку блока питания, а также осуществить процесс изучения ленты на предмет чрезмерного изгиба. При проблеме с блоком осуществляется его ремонт или же замена, если поврежден определенный сегмент, проводится процесс замены диодов. Если же часть сегментов потухла, но диоды целые, это может отражать проблему с резистором. Нужно осуществить проверку цепи последовательно, чтобы найти участок повреждения и осуществить замену.
Ремонт светодиодных фонарей и прожекторов своими руками
Проведение ремонта является стандартной процедурой. Осуществляется визуальный осмотр, снимается корпус, проверяются все элементы поэтапно. В случае необходимости контакты очищаются и припаиваются, в случае серьезной поломки осуществляется замена резисторов, диодов, драйвера, блока питания и пр.
Техника безопасности при ремонте светодиодных ламп на 220 в
Учитывая, что необходимо произвести ремонт прибора, который работает от сети, то обязательно нужно соблюдать и технику безопасности. Рассматриваемые нами лампы обладают бестрансформаторным питанием, все имеющиеся в устройстве элементы во время работы находятся под напряжением, которое может нести угрозу жизни
Исходя их этого важно соблюдать следующие предосторожности:
- В процессе перепайки и при необходимости провести любые измерения обязательно нужно следить, чтобы лампа была отключена;
- При наличии разрядных резисторов, которыми зашунтированы конденсаторы все равно необходимо по завершению ремонта вручную проводить разрядку конденсаторов. Сделать это можно, если закоротить выводы конденсатора, используя любой металлический инструмент, который оснащен диэлектрической ручкой;
- По завершению ремонта если производится первое включение лампы, берегите глаза. В ряде случаев некоторые элементы в лампе могут взорваться, поэтому лучше предусмотрительно отстраняться или отворачиваться;
- Внимательно следите за паяльником и не забывайте его выключать при перерывах. Не нужно класть включенный паяльник на предметы, которые могут вызвать воспламенение.
Зная все особенности светодиодных лампочек можно сделать выводы о принципах их работы и соответственно, при необходимости осуществить правильный ремонт
Важно все ремонтные процедуры совершать с соблюдением правил безопасности
