Ремонт светодиодных ламп 220 В своими руками за 4 шага: инструкция для домашнего мастера

Виды и основные причины поломок

Если возникают проблемы со светодиодным светильником или лампочкой, не заметить это невозможно. Варианты неисправностей могут быть разными, но чаще всего встречаются такие:

1. Свет полностью пропадает. Это может случиться как при включении или выключении, так и в процессе работы.
2. Освещение может пропасть в любой момент и возобновиться через какое-то время. Причем, временные промежутки могут быть какими угодно.
3. Мерцание лампочки или светильника. Интенсивность может быть разной, но изменение яркости создает дискомфорт для зрения.
4. Мигание — когда свет моргает каждую секунду.
5. Повреждение конструкции из-за удара или попадания влаги в систему (например, из-за конденсата или если соседи сверху затопили квартиру).

Когда перестала гореть часть лампочек, не стоит откладывать ремонт.

Если видов неисправностей всего несколько, то причин намного больше. Чаще всего возникают такие проблемы:

1. Перегрев узлов и их деформация или нарушение контактов. Диоды нагреваются не сильно (примерно до 30 градусов). Но если в помещении жарко, то температура под потолком может повыситься до 50-60 градусов, а при таких условиях нарушаются контакты, выходят из строя детали и отслаиваются отдельные элементы на плате. Также проблема возникает, когда радиатор охлаждения со временем покрывается пылью или светильник расположен в месте с плохой вентиляцией.
2. Нарушение рекомендованных правил пользования светодиодным оборудованием. Вместе с светильником и люстрой всегда идут условия эксплуатации, при которых производитель гарантирует долгую работу. Любые отклонения повышают риск неисправностей в разы.
3. Перегорание диода, спровоцированное скачками напряжения или выходом из строя конденсатора. Это характерно для недорогих моделей.
4. Различные нарушения при подключении и установке оборудования. Короткие замыкания и другие сбои работы сети могут быть причиной поломки.

При подключении важно ничего не перепутать.

Не стоит забывать и о заводском браке, он встречается намного чаще, чем в других разновидностях светильников. Особенно часто недоработки бывают в светильниках с пультом дистанционного управления, так как конструкция сложная, а технологии нередко еще не отработаны до конца.

Предварительная диагностика устройства

LED-модуль обычно не горит из-за обрывов в общей проводке, неисправностей в системе выключателя, при отсутствии контакта в патроне или возникновении неполадок в самой лампе.

Чтобы разобраться в вопросе, нужно провести предварительную диагностику и понять, где располагается проблема.

Когда при активации включателя лампа не загорается, нужно выкрутить ее из патрона и вкрутить другую, причем, не обязательно диодную.

Если ситуация изменилась и свет появился, значит неисправна сама лампа. Отсутствие поступления освещения означает, что неполадки заключаются в проводке.

На следующем этапе понадобится с помощью мультиметра выяснить, имеется ли напряжение в электрической цепи.

Для этого достаточно прислонить прибор к патронной части при активированном выключателе и посмотреть на показатели. Они должны быть на уровне 220 В. Если цифры иные, значит зона неисправности обнаружена.

Когда наличие корректного напряжения подтверждено, а лампа все равно не горит, следует проверить, имеется ли контакт между цоколем и усиками патрона. Если в этой области происходят нарушения, возникает дуга и на усиковых элементах образуется нагар.

При интенсивной эксплуатации, постоянном перегреве или недостаточной изначальной толщине центральные и боковые контакты в патроне могут прийти в негодность и стать причиной регулярного перегорания светодиодных ламп

Чтобы его удалить, необходимо отключить напряжение, счистить некорректные образования, а сами усики аккуратно подогнуть. После всех этих мероприятий можно вкрутить в патрон рабочую лампу и проверить результат.

При отсутствии напряжения на контактах патрона, его обязательно нужно снять и проверить, есть ли фаза на самой проводке. Если при активированном выключателе она присутствует, патрон подлежит замене.

Когда же ее нет, стоит обратить пристальное внимание на выключатель и поискать проблему в нем. Если все выше описанные элементы, узлы и детали в результате проверки подтвердили свою исправность, становится совершенно ясно, что проблема находится именно в LED-лампе

Если все выше описанные элементы, узлы и детали в результате проверки подтвердили свою исправность, становится совершенно ясно, что проблема находится именно в LED-лампе.

Частые причины поломок светодиодных ламп

Часто причиной выхода из строя светодиодной лампы становится неправильная эксплуатация или резкие перепады напряжения в сети. Разберем наиболее частые:

• Резкий скачок напряжения. Светодиоды в такой ситуации останутся целыми, а вот драйвер может выйти из строя;
• Неправильный выбор светильника. Если не обеспечена нормальная вентиляция, драйвер перегревается, что негативно сказывается на его работе;
• Заводской брак или фальсификация изделий. Если на прилавке на глаза попалась слишком дешевая лампа такого типа, стоит задуматься, каким образом достигнута низкая цена;
• Вибрации и удары. Светодиодам они не страшны, а вот для драйвера могут оказаться губительными.

Чаще всего из строя выходит конденсатор (лампа перестанет гореть), и токоограничивающий резистор (чувствительное мерцание, вплоть до моргания). Чтобы не покупать новое оборудование, нужно понять, как отремонтировать светодиодную лампу своими руками.

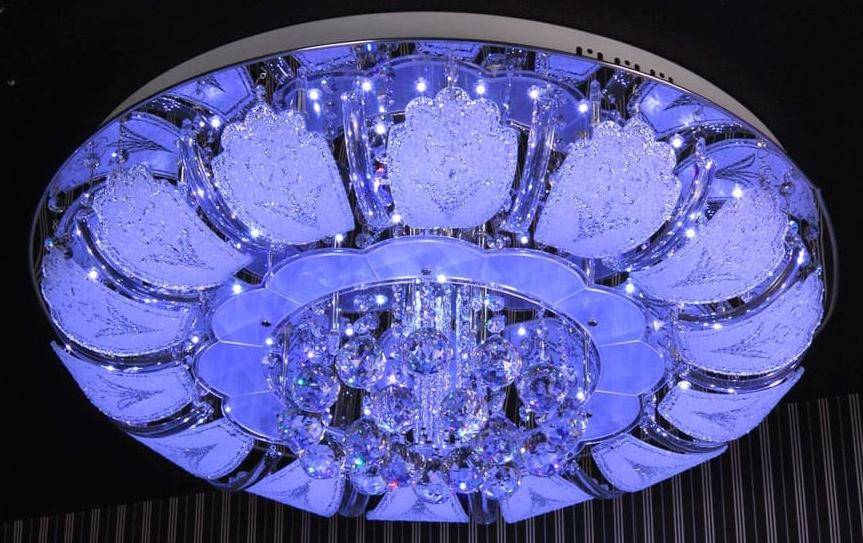

Цветные светодиоды создадут неповторимую атмосферу в помещении

Ремонт светодиодных ламп своими руками: устройство и принцип работы

Прежде чем решить, как разобрать светодиодную лампу, нужно разобраться с ее устройством. Конструкция данного источника освещения не сложна: светофильтр, плата питания и корпус с цоколем.

На схеме изображено подобное устройство конструкции

В дешевых изделиях часто используются конденсаторы, которые призваны ограничивать напряжение и ток. В лампочке присутствует 50-60 светодиодов, которые представляют собой последовательную цепь. Они образуют светоизлучающий элемент.

Принцип работы изделий похож с функционированием полупроводниковых диодов. При этом ток от анода к катоду перемещается только прямо. Что способствует возникновению потоков света в светодиодах. Детали обладают незначительной мощностью, поэтому лампы производятся со множеством светодиодов. Чтобы убрать неприятные ощущения от производимых лучей используется люминофор, который устраняет этот недочет. Прибор устраняет нагрев от точечных светильников, так как световые потоки снижаются при потерях тепла.

Как работает конструкция можно увидеть на представленной схеме

Драйвер в конструкции используется для подачи напряжения к диодным группам. Они применяется в качестве преобразователя. Диодные детали представляют собой полупроводники незначительного размера. Напряжение перемещается на специальный трансформатор, где производится некоторое замедление рабочих параметров. На выходе образуется постоянный ток, который позволяет включить диоды. Установка дополнительного конденсатора позволяет предотвратить пульсацию напряжения.

Не всегда неисправность светодиодов можно определить, не демонтируя корпус

Светодиодные лампы бывают разных видов. Они различаются по особенностям устройства, а также по количеству деталей полупроводников.

Неисправности в драйвере

Бывает, что светодиодная лампа на 220 В не работает, даже после замены светодиодов, как в примере выше. В таком случае нужно отремонтировать своими руками другие компоненты, но изначально рассмотреть драйвер.

При визуальном осмотре некоторые повреждения устраняются без труда. Например, черные или расколотые резисторы, вздутые емкости. Если при осмотре ничего не видно, понадобится тестер, чтобы проверить работоспособность элементов.

Если все компоненты целостные и в рабочем состоянии, но светодиодная лампа все равно не работает, причиной может быть некачественная сборка. В таком случае нужно проверить все места пайки. Недостаточно прогретые, под воздействием перепада температур приводят к ухудшению и исчезновению контакта. Лампа начинает мигать или не светится совсем. Если найдены трещины, хорошо прогреть эти зоны при помощи паяльника.

В последнюю очередь проверить диодные мосты, так как они весьма редко перестают работать. Пробитые диоды выпаять и еще раз осмотреть. Если повреждение присутствует, поставить новый компонент.

Важно следить за тем, как подключены щупы мультиметра и не перепутать полярность. Шнур красного цвета — на плюс, черного — на минус

В противном случае светодиодная лампа на 220 В не заработает, но в целом, отремонтировать ее своими руками не сложно. К тому же это еще и дешевле, чем покупать новую.

Замена светодиодов

Главный недостаток SMD элементов – возникновение некоторых проблем с ремонтом оборудования, имеющего их в своем составе. Демонтировать такие элементы, особенно многовыводные, бывает весьма проблематично. Но если прибор двухвыводный, то выпаять его можно при помощи паяльной станции, и тогда ремонт серьезно упрощается. Возьми двойной паяльник, который идет в составе паяльной станции, разогрей одновременно оба вывода диода и этим же паяльником, как пинцетом, сними элемент с платы.

Если в твоей паяльной станции только один паяльник (что бывает чаще всего), то есть еще один вариант. Можно использовать идущий в составе паяльной станции фен. Обдувай неисправный диод феном и одновременно пытайся сдвинуть его с места иголкой или тонким пинцетом. Как только припой расплавится, светодиод легко снимется с платы.

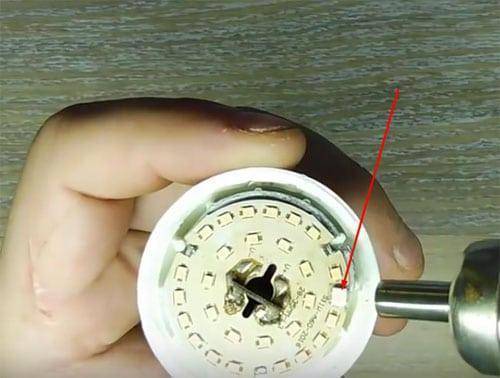

Для ремонта светодиодных ламп вместо паяльного фена можно использовать технический, но диаметр его сопла должен быть минимальным. В противном случае ты будешь греть алюминиевую подложку и либо вообще ничего не выпаяешь (мощности фена не хватит), либо у тебя послетают со своих мест все светодиоды лампы, либо поотваливаются токопроводящие дорожки. В таком случае ремонт серьезно усложнится, если вообще будет возможен.

Как заменить в лампе светодиоды, если нет фена или паяльной станции

Конечно, далеко не у всех для подобного ремонта есть паяльная станция (у меня, к примеру, дома ее нет). В таком случае для ремонта можно воспользоваться обычным паяльником, немного доработав его жало. Просто накрути медный обмоточный провод диаметром 1-2 мм на жало, а концы провода заточи и залуди. Чем не паяльная станция для ремонта и замены SMD деталей?

Демонтаж SMD светодиода с помощью обычного паяльника

Осталось заменить светодиод, и ремонт можно закончить. Сделать это можно паяльником с тонким жалом или обычным, но доработанным для выпайки (см. фото выше). Перед пайкой удали с контактных площадок лишний припой и нанеси на них флюс. Теперь прикладывай новый светодиод на место, соблюдая полярность, удерживай тонким пинцетом и паяй. Имей в виду, что впаянный светодиод должен быть точно того же типа, что и сгоревший. Иначе такого ремонта ненадолго хватит.

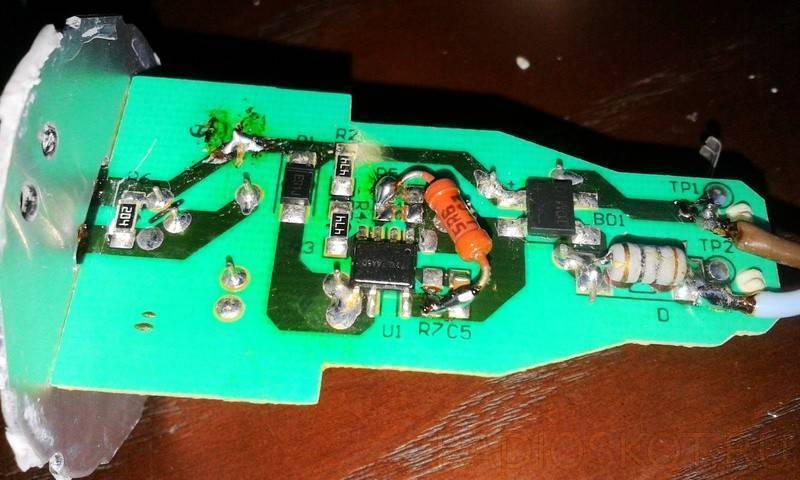

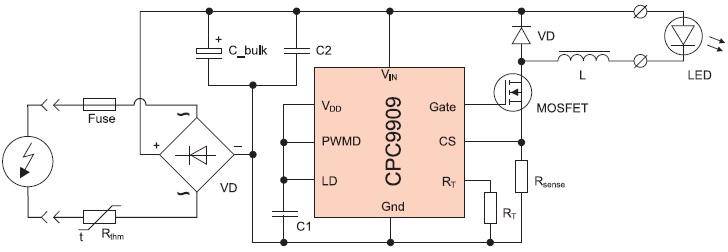

Схема типового LED драйвера мощной лампочки на 220 В

Для того чтобы снизить уровень выдаваемой мощности преобразователя (ведь по факту уже в 2 раза меньше нагрузка), пришлось вникнуть в схему драйвера и изменить токозадающим резистором значение выхода.

Можно конечно было просто перерезать дорожку на выходе и поставить туда резистор по-мощнее, но не факт что его мощность не расплавила бы пластиковый корпус лампы.

В общем найдя похожую по схемотехнике включение микросхемы преобразователя, удалось выяснить что ток задаётся парочкой низкоомных резисторов. Он был задан на 100 миллиампер сопротивлением 2 Ома. Поставив 4 Ома его значение изменилось на 60 миллиампер, а 5,6 Ом снизили его до 40 мА. На этом и остановился.

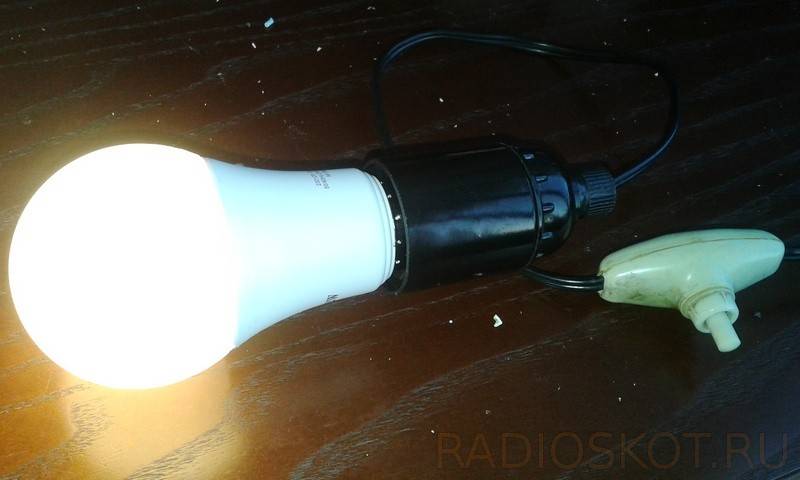

LED лампа вновь вернулась с респауна на своё законное место в настольном светильнике. Насколько хватит её теперь сказать трудно, но в любом случае получен превосходный опыт ремонта подобных устройств и при следующем перерождении просто придётся перепаять все SMD светодиоды, вновь подняв её мощность до 100%.

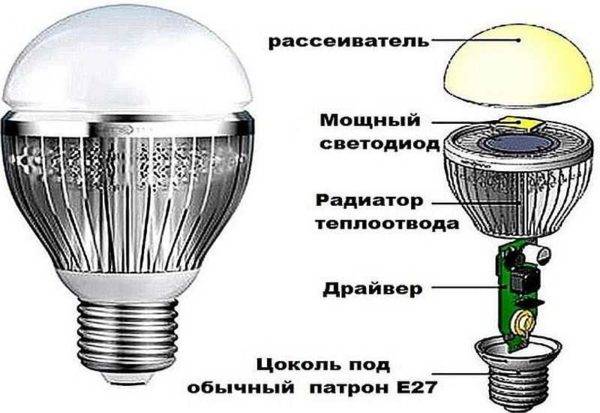

Устройство светодиодной лампочки на 220 В

Самостоятельный ремонт светодиодной лампочки возможен, только если вы представляете себе из каких деталей она состоит и как все это работает. Это позволит самому искать неисправности. Устройство LED лампочки не слишком сложное. Если смотреть снаружи, можно выделить три части:

• пластиковый или стеклянный светорассеиватель,
• металлический, пластиковый или керамический радиатор для отвода тепла,
• цоколь одного из стандартов.

Чтобы отремонтировать светодиодную лампочку своими руками, надо будет добраться до внутренностей — все проблемы сконцентрированы тут.

Из каких частей состоит светодиодная лампа

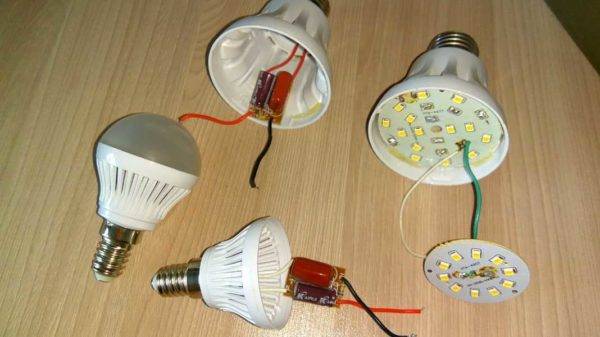

Если разобрать LED лампу, внутри обнаружим электрическую часть, где и будем искать повреждения. Это:

• Преобразователь/стабилизатор напряжения или драйвер. Находится наполовину в цоколе, наполовину в радиаторе теплоотвода.
• Плата со светодиодами.

Как видите, не слишком сложно, хотя вариаций море. Например, в некоторых моделях драйвер распаян на той же плате, где крепятся светодиоды. Это «эконом» решение и встречается обычно в дешевых лампочках. В других светодиод один. Это, наоборот, дорогие модели, так как один большой и мощный светодиод стоит значительно больше, чем куча маленьких с той же (или большей) мощностью свечения.

Что нам понадобится для ремонта светодиодных ламп

Никаких сложных инструментов для починки светодиодной лампы не понадобится:

• Паяльник. В приоритете паяльники с тонким жалом.
• Припой и канифоль (также можно использовать флюс или кислоту для пайки, смотря что есть под рукой).
• Пинцет. Так как детали нельзя трогать руками, этот инструмент определённо будет полезен.
• Держатель. Вместо него можно использовать помощника, который будет держать плату канифоли во время пайки.
• Газовая горелка. Благодаря ей можно будет очень быстро отпаять сломанную деталь, а затем припаять новую. Купить её можно в любом табачном магазине. Однако, можно не тратиться на горелку и использовать обычную турбозажигалку.
• «Донор». Это может быть ещё одна сломанная лампочка. Из неё можно будет вынуть нужные детали и поставить в другую лампу. В качестве донора можно использовать светодиодную лампочку, которую уже нельзя починить.
• Суперклей. Он понадобиться после починки что бы приклеить на место плафон.

Простейшая схема устройства светодиодной лампы 220 В

Если упростить такую систему, то получим схему драйвера светодиодной лампы 220 В, в который включены два гасящих резистора, которые стабилизируют напряжение. Светодиоды подключены разнонаправленно, что защищает от обратного напряжения. Частота мерцания возрастает в 2 раза – с 50 до 100 Гц.

Простейшая схема драйвера для светодиодов: разобраться можно и без профессиональных навыков

Питание в такой схеме поступает через ограничительный конденсатор на выпрямитель (диодный мост), и только после на элементы. Упрощаем систему. Меняем один световой диод на выпрямительный. Лампа работает, но частота тока, вместо возрастания, понижается в 2 раза и становится равна 25 Гц, что приводит к чувствительномумерцанию осветительного прибора. Это вредно для зрения, ухудшает  состояние здоровья, повышает утомляемость и становится причиной головных болей.

Средняя стоимость светодиодных ламп на российских прилавках

Марка	Мощность, Вт	Цветовая температура, К	Стоимость, руб.
DEWATT	6	2700	80
DEWATT	9	4200	90
КОСМОС	9	4200	100
ОНЛАЙТ	10	2700	90
REV	3	4000	120
GENILED	5	2700	500

Однако встречаются светодиодные лампы и по совершенно другой стоимости. К примеру, GENILED СДЛ-КС 80W 07077, мощностью 80 Вт и цветовой температурой 4700К. Ее стоимость может удивить. Она равна 10 200 руб.

Самая большая из ряда и есть GENILED СДЛ-КС 80W 07077

Как определить повреждение

Для того чтобы быстро определить неисправность, нужно хорошо представлять себе, как устроена светодиодная лампа. Ее конструкция значительно сложнее, чем у обычных осветительных приборов. Каждая модель состоит из цоколя, встроенного драйвера – стабилизатора тока, корпуса-рассеивателя, а также диодов – источников светового излучения.

Работа светодиодных источников света основана на процессе, во время которого электрическая энергия преобразуется в световую. После включения питания, напряжение поступает к диодному мосту. После прохождения через всю схему, напряжение выпрямляется и к блоку светодиодов оно подается уже с нормальным рабочим значением. Следовательно, светодиодные лампы рассчитаны на подключение к сети напряжением 220 В, а стабилизация электрических параметров до необходимых величин осуществляется с помощью встроенного драйвера.
Чаще всего лампа перестает работать, когда какой-либо элемент схемы выходит из строя. Прежде чем выполнять разборку и ремонт светодиодной лампы, необходимо проверить наличие других возможных проблем. Иногда может просто отсутствовать напряжение на самом выключателе, то есть причина уже не в самой лампе, а в электропроводке. Тем не менее, как показывает практика, чаще всего проблема именно в самой лампе. Для того чтобы обнаружить неисправность, лампу нужно аккуратно разобрать разъединив детали корпуса.

Конструктивные особенности некоторых моделей не дают возможности их разборки обычными способами. Разъединить детали корпуса можно только после разогрева корпуса феном. После разборки проводится визуальная оценка степени повреждений. Начинать следует с внешнего вида деталей платы, затем проверяется качество пайки светодиодов, чтобы обнаружить возможный нагар и расплавленные участки. При отсутствии видимых повреждений и деформаций, поиск неисправностей нужно продолжать с помощью тестера или мультиметра.

Устройство светодиодной лампы

Приступая к ремонту чего-либо, для начала следует тщательно изучить устройство и принцип работы оборудования. Независимо от внешнего вида и используемых светодиодов каждая лампа, включая филаментную, сконструирована по одной электрической схеме. Снимите корпус изделия и внутри увидите драйвер — электронную плату, к которой крепятся различные радиотехнические компоненты.

Любая LED-лампа функционирует по одному принципу. Напряжение питания поступает на контакты электрического патрона и передается на вывод обычного цоколя лампочки (E27 или другого формата). Таких выводов может быть несколько штук. К ним паяются два провода, по которым напряжение переходит на вход электронной платы. Драйвер преобразует переменное напряжение в постоянное, обычно понижая его, после чего передает на другую электронную плату со светодиодами.

Драйвер — электронный блок, генерирующий и преобразующий ток с напряжением в те значения, которых достаточно для работы светодиодов. В более дорогостоящих изделиях в целях защиты плата прячется под рассеивающим стеклом.

Схемы LED лампочек

Светодиоды питаются от низкого напряжения — порядка 3 В, потребляют очень мало тока — от 20 до 50 мкА, подключать их к сети 220 В можно только через преобразователь. Его можно увидеть в нижней части лампы. Схема светодиодной лампочки на 220 В тоже несложная, зато по ней легко определить возможные проблемы.

Схема светодиодной лампы на 220 V

На рисунке выше представлена схема с диодным мостом. Он преобразует и стабилизирует напряжение. Это один из самых распространенных вариантов, так как такие лампы стоят не очень дорого. Как видите, в данном варианте диоды подключены параллельно, но это редкий вариант. Чаще они подключаются последовательно — один за другим.

С микросхемой

Есть и другие светодиодные лампочки. В них присутствует микросхема. Такие лампы более дорогие, но обычно и более долговечные, так как параметрами работы управляет микроконтроллер, который выдает более стабильное питание. А некачественное питание равно быстрому снижению яркости свечения. Резкие скачки напряжения вообще приводят к пробою светодиода. Так как подключены они последовательно — один за другим — выход из строя одного светодиода означает поломку всей лампы. Она просто не зажигается. Хотя не работает, скажем, один светодиод из 80.

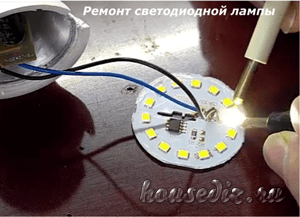

Ремонт светодиодных ламп своими руками: пошаговая инструкция

Рассмотрим на примере простой ремонт светодиодной лампы:

Иллюстрация	Выполняемое действие

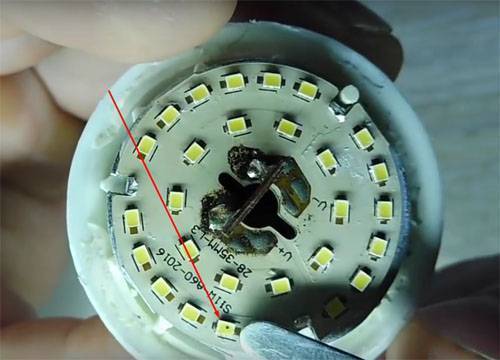

	Сняв крышку рассеивателя внимательно осматриваем светодиоды. Если замечена подобная черная точка – элемент перегорел.
	LED-элементы можно выпаивать из ленты, но удобнее их приобрести отдельно. Продаются они так. Размер светового диода может отличаться, но по характеристикам должен подходить.
	Выпаиваем сгоревший элемент, зачищаем контакты и наносим специальную пасту. Элемент приклеивается к ней, в результате чего пайка производится легче.

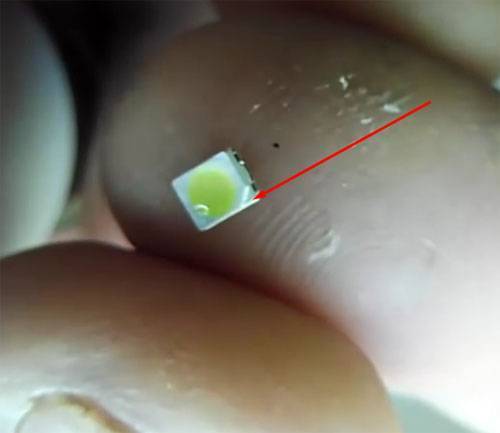

	Сточенный уголок элемента показывает, где находится минусовая клемма. Если перепутать полярность, лампочка работать не будет.
	Прогреваем световой диод паяльным (или промышленным) феном и немного поджимаем пинцетом.
	Остается лишь проверить световой прибор. В нашем случае проверка производится без рассеивателя. С ним это делать не стоит, т.к. опасно.

Как можно понять, ремонт светодиодной лампы 220 В своими руками не так уж и сложен. При отсутствии новых деталей можно воспользоваться сгоревшими лампочками, выпаяв элементы из них. Из 2-3 старых собирается один рабочий световой прибор.

Ремонт драйвера

Драйвер светодиода

Если сломался преобразователь, его нужно сначала извлечь из корпуса и закрепить в держателе. Проводки отсоединяются паяльником, предварительно их нужно промаркировать или сфотографировать, чтобы не перепутать при сборке. После этого проверяется работоспособность всех деталей, которые размещены на плате.

Если сгорела микросхема, она отделяется полностью. Изделие захватывается пинцетом, проводится нагрев места спайки с обратной стороны платы. Когда олово расплавится, клеммы микросхемы легко выходят из отверстий. Замена производится в обратной последовательности. Если припоя недостаточно, он добавляется паяльником. Делать это нужно аккуратно, чтобы не зацепить соседние перемычки. Чтобы этого не допустить, поверхность платы около спайки покрывается термостойким лаком.

Когда драйвер состоит из цепи резисторов, конденсаторов и выпрямителей, сначала нужно провести внешний осмотр платы. О неисправности свидетельствуют почернения на деталях или их вздутие. Если таких признаков нет, придется выпаивать и проверять каждый элемент. Делать это нужно поочередно, чтобы по ошибке не нарушить цепь. Лучше сразу после диагностики вставлять исправный элемент обратно и припаивать.

Другим решением проблемы является закупка нескольких драйверов, характеристики которых соответствуют диодному мосту. Чтобы их заменить, нужно перепаять 4 соединительных проводка, после чего поставить колпак на место.

Принцип действия светодиодных ламп

Светодиодная лампочка представляет собой полупроводниковый элемент, содержащий в своём составе несколько слоёв, ответственных за преобразование текущего через них тока в видимый свет.

Важно! При изменении состава этого слоя в нём генерируется излучение определенного цвета (красного, зелёного, жёлтого или синего). Поскольку лампы, в состав которых входят светодиоды, должны обеспечивать получение чистого дневного света, их разработчикам пришлось применить небольшую хитрость, заключающуюся в покрытии синего излучателя жёлтым люминофором. В такой конструкции под воздействием фотонов синего диапазона жёлтый люминофор начинает испускать собственное бесцветное излучение

В такой конструкции под воздействием фотонов синего диапазона жёлтый люминофор начинает испускать собственное бесцветное излучение

Поскольку лампы, в состав которых входят светодиоды, должны обеспечивать получение чистого дневного света, их разработчикам пришлось применить небольшую хитрость, заключающуюся в покрытии синего излучателя жёлтым люминофором. В такой конструкции под воздействием фотонов синего диапазона жёлтый люминофор начинает испускать собственное бесцветное излучение.

Ремонт

Какой бы ни была причина поломки, отремонтировать светодиодную лампу можно. Но чтобы выяснить причину поломки необходимо добраться до ее начинки. Разборка светодиодной лампы начинается со снятия рассеивателя. Он либо посажен на корпус с помощью герметика, либо держится на защелке. Если рассеиватель вращается отдельно от корпуса, то его легко снять путём надавливания. Если он приклеен, то вскрывается корпус с помощью тонкой отвертки.

Замена светодиодов

Разобравшись с колбой, переходим к внимательному рассмотрению печатной платы. В идеале (в фирменных образцах) на ней расположены только SMD светодиоды. Хуже, если рядом с ними есть другие планарные элементы, а с обратной стороны запаяны конденсаторы. В таком исполнении плата быстро перегревается и одна из деталей выходит из строя.

проверить мультиметром

Существует и другой способ ремонта. Если на плате много мелких светодиодов (около 60 штук), то отсутствие одного сильно не повлияет на работу оставшихся. Поэтому вместо перегоревшего элемента можно запаять перемычку в виде тонкого проводка.

Ремонт драйвера

Если при тестировании все светодиоды оказались рабочими, то придётся искать неисправность в драйвере. В дорогих и некоторых бюджетных вариантах драйвер выполнен в виде отдельной платы и находится в цокольной части. Как правило, ремонт led драйвера начинается со снятия платы со светодиодами либо с разборки металлического цоколя лампы.

Конденсаторы в неудовлетворительном состоянии лучше заменить на такие же новые. Если в схеме присутствует специализированная микросхема (интегральный драйвер), то нужно скачать её описание (даташит). Затем замерить напряжение на её выходе и сделать вывод о работоспособности.

В дешёвых лампочках, собранных по так называемому китайскому стандарту, все детали источника напряжения размещены на одной плате со светодиодами. Принципиальная схема такого псевдодрайвера очень проста, а его ремонт сводится к замене одного из конденсаторов.

Неисправный электролитический конденсатор визуально сверху вздут. Починить эту неисправность можно только заменой компонента. Рекомендуется использовать конденсатор ёмкостью не меньше чем 4,7 мкФ и напряжением 400В с максимальной рабочей температурой 105°C. Компонент с большей ёмкостью не поместится. Неисправность неполярного конденсатора может быть наглядно не видна. Поэтому определять её лучше экспериментально. Для этого мультиметром измеряют переменное напряжение на входе диодного моста и постоянное напряжение – на выходе.

Гораздо реже в недорогой светодиодной лампочки выходит из строя диодный мост и токоограничивающий резистор. Их пригодность легко проверяется без выпаивания. Номинал резистора должен соответствовать маркировке на его корпусе, а выводы диодного моста не должны звониться накоротко.

Электрическая схема

Касательно электрической части между светодиодными лампами на 220В разных ценовых категорий также много отличий. В этом можно убедиться сразу после демонтажа рассеивателя. Достаточно рассмотреть качество пайки SMD элементов и соединительных проводов.

Недорогой китайской лампы на 220В

В лампочках стоимостью 2-3$ отсутствует какая-либо симметрия на плате со светодиодами, что свидетельствует о ручной пайке, а провода выбраны с минимально возможным сечением. Вместо надежного драйвера в них собрана простая схема бестрансформаторного питания с конденсаторами и выпрямителем. Напряжение сети сначала снижается неполярным металлопленочным конденсатором, выпрямляется, а затем сглаживается и повышается до нужного уровня. Ток нагрузки ограничивается обычным SMD резистором, который расположен на печатной плате со светодиодами.

Фирменной светодиодной лампы

Фирменная светодиодная продукция отличается не только приятным внешним видом, но и качеством элементной базы. Непосредственно драйвер имеет более сложное устройство и зачастую собирается одним из двух способов. Первый предусматривает наличие импульсного трансформатора, импульсного преобразователя напряжения с последующей стабилизацией тока нагрузки.

Во втором случае обходятся без трансформатора, а основная функциональная нагрузка ложится на специальную микросхему – сердце драйвера. Её универсальность в том, что она стабилизирует входное напряжение, поддерживает выходной ток с заданной частотой (ЧИМ) или шириной импульса (ШИМ), допускает возможность диммирования, имеет систему отрицательной обратной связи. В качестве примера можно назвать, например, CPC9909.

Устройство светодиодной лампочки на 220 В

Самостоятельный ремонт светодиодной лампочки возможен, только если вы представляете себе из каких деталей она состоит и как все это работает. Это позволит самому искать неисправности. Устройство LED лампочки не слишком сложное. Если смотреть снаружи, можно выделить три части:

• пластиковый или стеклянный светорассеиватель,
• металлический, пластиковый или керамический радиатор для отвода тепла,
• цоколь одного из стандартов.

Чтобы отремонтировать светодиодную лампочку своими руками, надо будет добраться до внутренностей — все проблемы сконцентрированы тут.

Из каких частей состоит светодиодная лампа

Если разобрать LED лампу, внутри обнаружим электрическую часть, где и будем искать повреждения. Это:

• Преобразователь/стабилизатор напряжения или драйвер. Находится наполовину в цоколе, наполовину в радиаторе теплоотвода.
• Плата со светодиодами.

Как видите, не слишком сложно, хотя вариаций море. Например, в некоторых моделях драйвер распаян на той же плате, где крепятся светодиоды. Это «эконом» решение и встречается обычно в дешевых лампочках. В других светодиод один. Это, наоборот, дорогие модели, так как один большой и мощный светодиод стоит значительно больше, чем куча маленьких с той же (или большей) мощностью свечения.
