На что смотреть при покупке?
Первое, на что нужно обратить внимание перед покупкой, это мощность. В разных моделях она варьируется в диапазоне 0,6-1,5 кВт
Для небольшого помещения подойдет агрегат 0,6-0,7 кВт, для средних с несколькими точками водозабора – 0,75-1,2 кВт, для просторных и габаритных домов с бытовыми коммуникациями и поливной системой – 1,2-1,5 кВт.
Не обязательно покупать самую мощную станцию из имеющихся на рынке. Она быстро опустошит скважинный резервуар и потребует много электроэнергии, а это не целесообразно, особенно, когда в доме не более 3-4 мест потребления ресурса
Большое значение имеет пропускная способность. Чем она больше, тем удобнее и проще пользоваться домашней водопроводной системой. Но показатель станции не должен превышать возможности скважины, иначе в работе обязательно будут перепады.
Для небольшого дачного дома, где хозяева регулярно находятся только в летний сезон, а осенью и зимой появляются от случая к случаю, хватит станции с производительностью до 3 куб.м/ч. Для коттеджа постоянного проживания стоит взять модель с показателем до 4 куб.м/ч.
Рекомендуем также прочесть другую нашу статью, где мы подробно рассказали о том, как выбрать насосную станцию для дачи.
Если нужно подключить к коммуникациям оросительную систему, рекомендуется рассмотреть приборы, способные пропустить через себя до 5-5,5 куб.м/ч.
Объем внутренней емкости для хранения воды в стандартных станциях колеблется в диапазоне от 18 до 100 литров. Чаще всего покупатели выбирают резервуары от 25 до 50 литров. Этот размер считается оптимальным для семейства из 3-4 человек. Если в гости часто приезжают друзья или родственники, стоит взять более вместительный агрегат.
Чтобы ни при каких обстоятельствах не страдать от временного отсутствия воды есть смыл обратить внимание на модули с гидробаком около 100 литров. Заплатить придется дороже, но хороший запас воды никогда не будет лишним в доме. Материал корпуса не особо принципиален
Можно использовать насосные станции, интегрированные в технополимерные блоки. Они обойдутся значительно дешевле. За стальной корпус с анодированным покрытием придется отдать дополнительную сумму, но зато станцию получится расположить не только в доме, но и на улице
Материал корпуса не особо принципиален. Можно использовать насосные станции, интегрированные в технополимерные блоки. Они обойдутся значительно дешевле. За стальной корпус с анодированным покрытием придется отдать дополнительную сумму, но зато станцию получится расположить не только в доме, но и на улице.
Звуковой фон работы имеет большое значение. Для размещения в жилых помещениях нужно искать максимально тихие приборы, не мешающие комфортному отдыху. Более мощные агрегаты, звучащие громко, желательно размещать в подвальных помещениях или хозяйственных строениях, где их шум никого не будет раздражать.
Насос для повышения давления воды
Ситуация весьма печальная, но, увы, достаточно распространенная. В большей степени с ней сталкиваются жильцы квартир городских многоэтажек – в пиковые часы водоразбора давление в водопроводе на верхних этажах резко падает. Но ничуть не застрахованы от подобного и владельцы домов «на земле», подключенных к городским сетям водоснабжения – приходится признать, что качество услуг коммунальных служб нередко еще очень далеко от приемлемых показателей. Значит, необходимо принимать какие-либо меры.
Казалось бы – выход очевиден. Необходимо установить насос для повышения давления воды, и проблема уйдет сама по себе. Однако, подобная мера нередко становится «половинчатым решением», то есть не снимает вопрос полностью. А в ряде случаев установка только лишь подобного насоса и вовсе становится бесполезной тратой денег, так как требуется более глубокий, системный подход.
Главное – разобраться в причинах слабого напора воды
В технической документации насосного оборудования, в статьях т описаниях на эту тему, на шкалах приборов могут применяться различные единицы давления в водопроводе. Чтобы сразу внести в это вопрос ясность, приведем небольшую табличку, которая поможет ориентироваться в дальнейшем:
| Бар | Техническая атмосфера (ат) | Метр водяного столба | Килопаскаль (кПа) | |
|---|---|---|---|---|
| 1 бар | 1 | 1.0197 | 10.2 | 100 |
| 1 техническая атмосфера (ат) | 0.98 | 1 | 10 | 98.07 |
| 1 метр водяного столба | 0.098 | 0.1 | 1 | 9.8 |
| 1 килопаскаль (кПа) | 0.01 | 0.0102 | 0.102 | 1 |
Слишком высокая точность на бытовом уровне нам не потребуется, поэтому для оценки своих условий, с вполне допустимым уровнем погрешности, можно обойтись и приблизительным соотношением:
1 бар ≈ 1 ат ≈ 10 м вод. ст. ≈ 100 кПа ≈ 0,1 МПа
Итак, какое давление считается нормальных для водопроводной домашней сети?
В соответствии с действующими нормами, конечному потребителю вода должна подаваться под давлением около 4 бар. При таком напоре будет обеспечена работа практически всех существующих сантехнических и бытовых приборов – от обычных кранов и сливных бачков до гидромассажных душевых кабинок или ванн.
Однако, на практике столь ровное давление встречается крайне редко. Причем, отклонения в меньшую или большую сторону бывают весьма значительны. И то, и другое явления могут серьезно повлиять на корректную работу домашней системы водоснабжения. Так, при превышении порога в 6÷7 бар возможны появления разгерметизации на соединениях труб, на запорно-регулирующей арматуре. При скачках до 10 бар появляется высокая вероятность более серьезных аварий.
Но с повышенным давлением бороться, в принципе, несложно – достаточно установить на входе в дом или квартиру специальный прибор, редуктор, который будет выравнивать напор во внутренней разводке водопровода, и исключит явления гидроударов. При правильных выборе или настройке редуктора во всех точках водоразбора будет поддерживаться оптимальное значение давления воды.
Что это такое?
Основными потребителями техники подобного рода являются владельцы частных домов, не подключенных к общественным сетям. Однако, и в многоквартирных домах показатели напора часто существенно ниже нормативных.
В любом случае решением вопроса становятся специальные насосы, способные обеспечить требуемый напор на изливе сантехнических приборов и устройств. Наиболее проблемными участками являются верхние этажи, где давление иногда не доходит даже до 1 атм.
При этом, многие сантехнические приборы нуждаются в определенных показателях:
- Стиральная машина-автомат нуждается в 2 Атм.
- Джакузи работает при значениях 3-4 Атм.
- Душевая кабина — 3 Атм.
- Бойлер — 2-2,5 Атм и т.д.
Мнение эксперта
Кузнецов Василий Степанович
Если напор сети не достигает минимального значения, запуск этих приборов становится невозможным. Решением вопроса является установка повысительного насоса. Это устройство, производящее принудительную перекачку воды с заданными параметрами потока на выходе. Как правило, эти насосы подключаются в разрыв трубопровода и выполняют свои задачи в автоматическом режиме, хотя есть и другие варианты запуска.
Как правильно установить насос для повышения напора воды
Подключение циркуляционного повышающего аппарата и подготовка к работе более сложных по конструкции нагнетающих устройств, укомплектованных гидроаккумулятором, существенно отличаются.

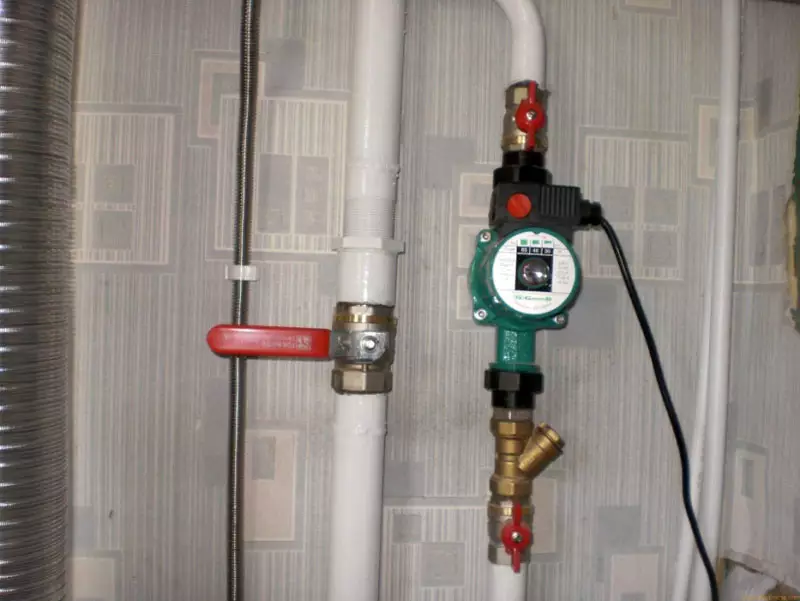

Подключение циркуляционного повышающего нагнетателя
Монтаж циркуляционного агрегата для повышения давления воды в многоэтажном доме производится в следующем порядке:
- Болгаркой или специальным приспособлением для пластиковых труб на входной магистрали вырезается отрезок трубы, соответствующий установочному размеру устройства;
- В соответствии с материалом трубопровода, монтируется соединительная арматура. Если используются металлические трубы, применяется, либо сварное соединение, либо резьбовые сгоны, если трубы пластиковые, используется специальный паяльник;
- С помощью гаек, имеющихся в комплекте поставки, изделие монтируется в магистраль.
Монтаж всасывающего насосного модуля с гидроаккумулятором гораздо более трудоемкий процесс. Для начала, перечислим основные модули, имеющиеся в типовой нагнетающей системе:
- Самовсасывающий модуль;
- Аккумулирующая емкость;
- Автоматическая система контроля;
- Фильтр первичной очистки, предотвращающий попадание в систему различных абразивных мелкодисперсных загрязнителей;
- Сантехническая арматура, трубопроводы и гибкие шланги.
Для предотвращения оттока воды из корпуса насоса при выключении электропитания, перед впускным патрубком предусматривается возможность монтажа запорного клапана. В многоэтажках в качестве источника воды выступает подающая магистраль, в частном секторе это чаще всего собственная скважина или колодец.
Методика подключения нагнетающей установки в частном секторе
- Монтировать установку следует в непосредственной близости от места водозабора;
- Температура в месте установки не должна опускаться ниже +5 С;
- Не допускается соприкосновение модулей установки со стенами;
- Место установки должно обеспечивать возможность технического обслуживания и ремонта агрегатов.
Существует несколько наиболее распространенных вариантов установки насосной станции с гидроаккумулятором:
- Непосредственно в доме;
- В подвальном помещении или цокольном этаже;
- В колодце;
- В кессоне;
- В специальной утепленной постройке.
Каждый из этих вариантов имеет свои преимущества и недостатки, поэтому выбор установки зависит, прежде всего, от планировки участка и особенностей постройки. После выбора места установки приступают к монтажу станции, который состоит из следующих основных этапов:
Подготовительные мероприятия, которые включают в себя:
a) Устройство площадки под установку оборудования. Фундамент должен быть прочным и обеспечивать надежное крепление аппарата;
b) Копку траншей под укладку трубопроводов;
c) Обеспечение электропитания
2. Монтаж водозаборной системы. В зависимости от модификации применяемого насоса различают:
a) Стандартную схему, с поверхностным насосным агрегатом и встраиваемым эжектором. В этом случае конструкция представляет собой полипропиленовую трубу, с подсоединенным через специальную муфту обратным клапаном с вмонтированным фильтром грубой очистки;
b) Использование внешнего эжектора. При такой конструкции обратный клапан с фильтром грубой очистки устанавливается на входной патрубок эжектора;
c) С погружным насосом, укомплектованным сетчатым фильтром. В этом случае достаточно присоединить обратный клапан и подающий трубопровод.
3. Установка поверхностных модулей. На этом этапе следует помнить, что подключение каждого последующего элемента следует производить с использованием шаровых кранов и обратных клапанов. Такая конструкция обеспечит возможность обслуживания и ремонта отдельных модулей насоса, не прибегая к сливу воды из всей магистрали;
4. Первичный пуск станции производится после заполнения водой через специальную горловину, находящуюся на верхней панели рабочей камеры.
https://youtube.com/watch?v=5c39kXyw3uM
Перед запуском любого повышающего генератора следует убедиться в наличии и исправности заземления!

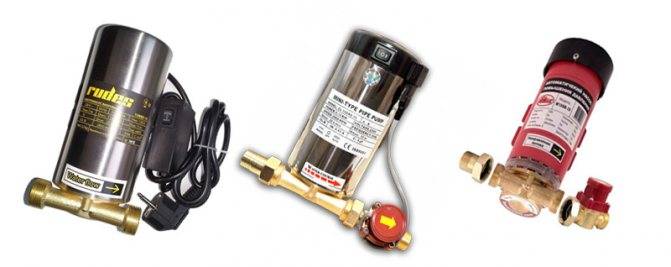

Что из себя представляет повышающий давление насос

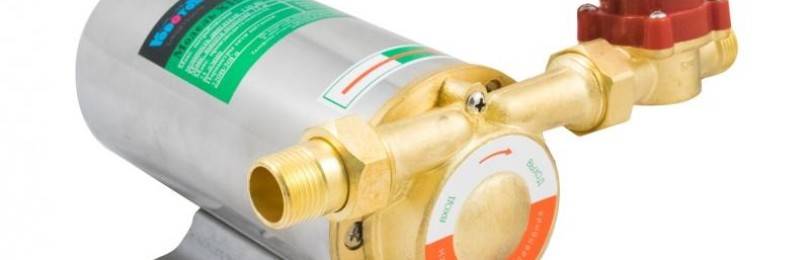

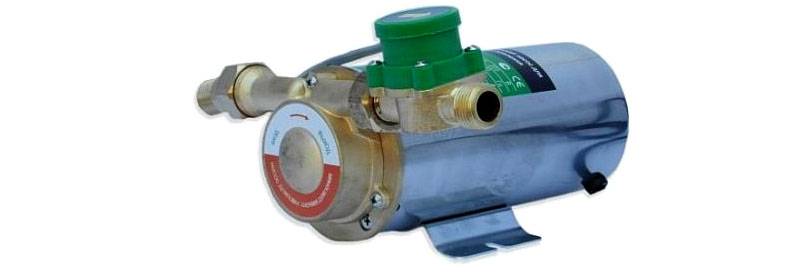

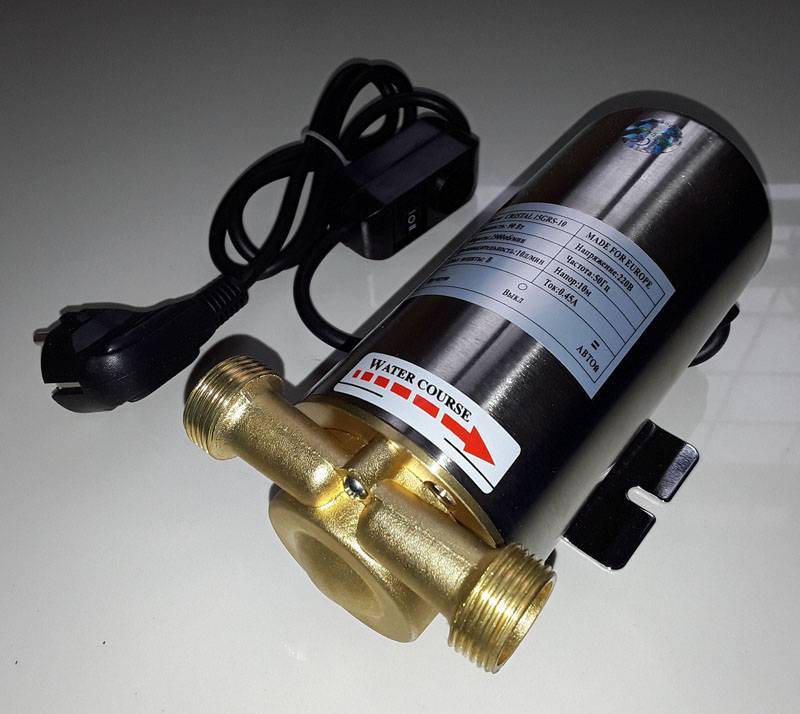

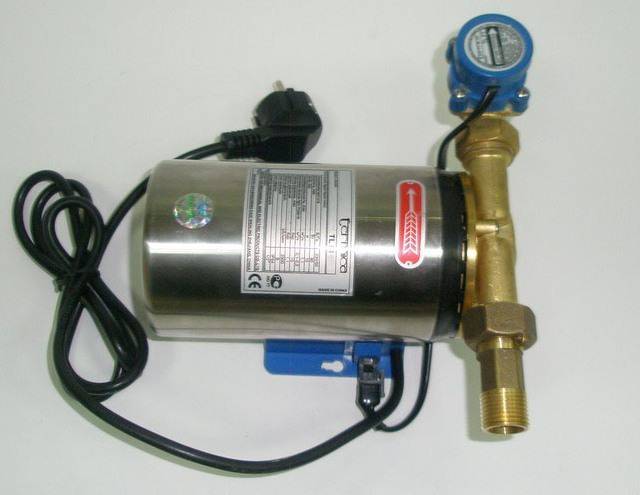

Повысительный электронасос – агрегат с электродвигателем и рабочим колесом, выталкивающим воду в подсоединенную к нему трубу, в результате чего происходит увеличение напора. Нередко устройства устанавливают на входе бытовых приборов: газовых колонок, водонагревателей, автоматических стиральных машин, посудомоек, высокотехнологичных джакузи, для нормальной работы которых требуется поступление воды с некоторым давлением на входе.
Принцип работы повысительного электронасоса
Многие подкачивающие насосы для водопровода работают по центробежному принципу с перемещением жидкости рабочим колесом с лопастями, установленном на валу электродвигателя. Вода подается через патрубок, расположенный на центральной оси вала и выталкивается лопатками колеса через боковое выходное отверстие.
Электронасосы, повышающие давление воды в водопроводе, обычно функционируют в автоматическом режиме включения и выключения, которым управляет встроенное герконовое реле потока. В нерабочем состоянии при отсутствии тока воды в трубопроводе агрегат отключен, как только открывают кран, вода начинает двигаться по трубам, реле срабатывает и повысительный насос включается.
Многие пользователи и авторы интернет-статей путают повысительный насос для водопровода с циркуляционным, устанавливаемым в системы отопления частных домов. Хотя они конструктивно выглядят практически одинаково и имеют схожий принцип действия, циркуляционные виды рассчитаны на непрерывную подачу жидкости на высоту с постоянным поддержанием давления теплоносителя в системе и отключаются в двух случаях: при срабатывании термореле, указывающего на превышение температуры теплоносителя, и при включении реле давления (используется редко), сигнализирующем о слишком сильном напоре рабочего тела в трубах.

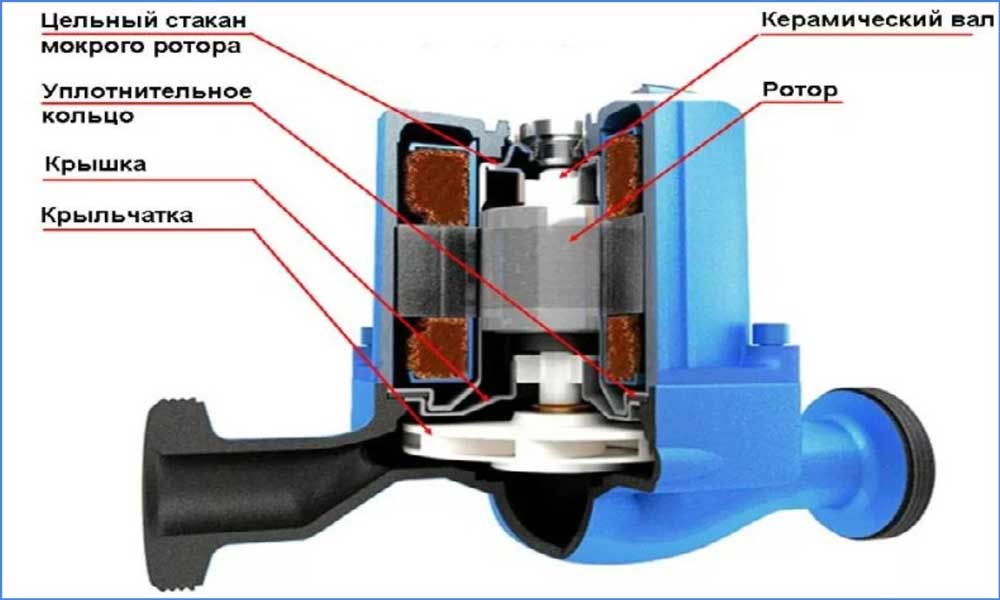

Рис. 2 Мокророторный электронасос в разрезе
Малогабаритные центробежные повысительные электронасосы изготавливаются по двум технологиям: с мокрым и сухим ротором. В сухороторных приборах вал электрического двигателя с рабочим колесом отделен от его ротора и статорной обмотки высокогерметичным торционным уплотнением. Данная модификация отличается высоким КПД порядка 70%, обычно для охлаждения двигателя на торце корпуса помещают крыльчатку. Сухороторные модификации по сравнению с мокророторными типами имеют большие габаритные размеры, обладают более высокими показателями мощности и производительности, не критичны к чистоте и отсутствию воды из-за воздушного охлаждения электродвигателя. Но их главный недостаток – высокий уровень шума, существенно ограничивает область применения в частных водопроводах.
В модификациях с мокрым ротором последний отделен от магнитопровода электродвигателя тонкостенным стаканом, в котором он вращается, удерживаясь на торцевых подшипниках. Стакан и подшипники заполнены водой – это обеспечивает бесшумную работу и эффективное водяное охлаждение. Благодаря такой конструкции, мокророторные агрегаты обладают низким КПД около 40%, не могут работать при отсутствии водяного охлаждения (им обязательно требуется защита обмотки от холостого хода), имеют небольшие габаритные размеры. Для их работы нужна чистая среда, а основное преимущество – бесшумность хода, часто является определяющим при использовании их в индивидуальном водоснабжении.

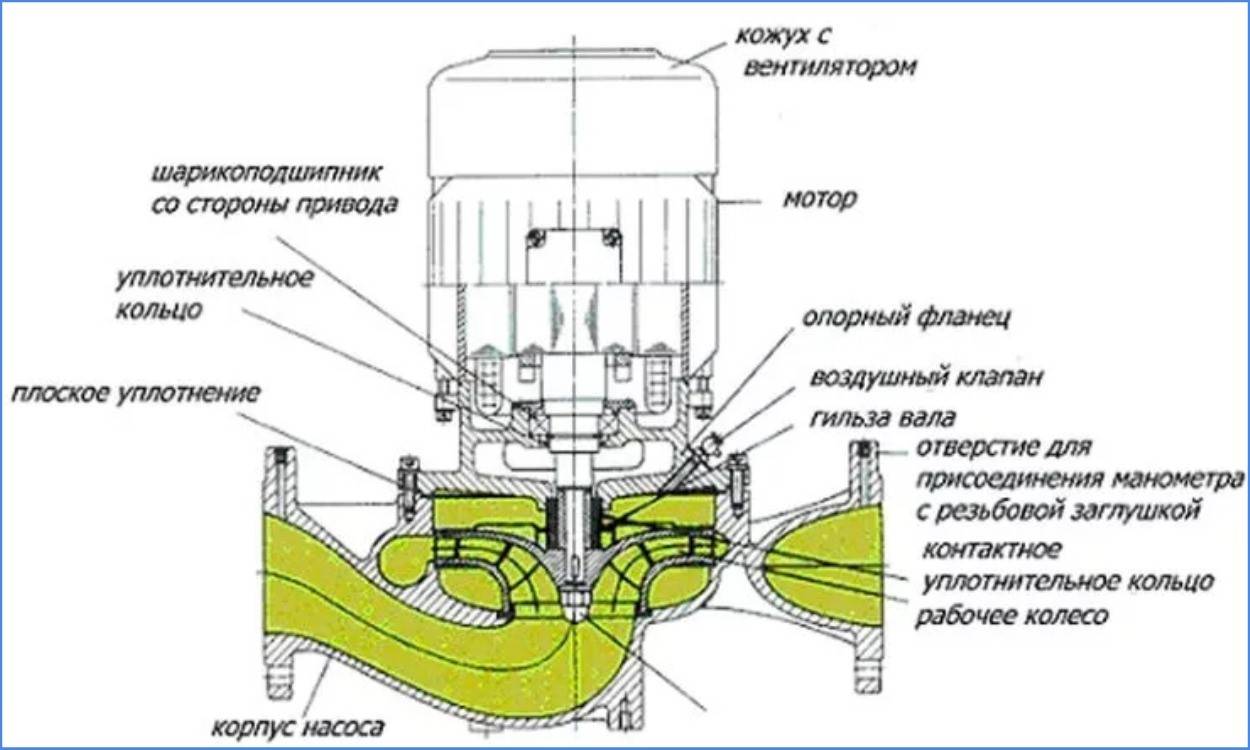

Рис. 3 Устройство сухороторного агрегата
Вихревые повысительные насосы
На рынке встречаются подкачивающие модификации и вихревого принципа действия, они легко различимы по размещенным на одной линии сбоку торцевой части корпуса всасывающему и напорному патрубкам. Их рабочее колесо выполнено в виде крыльчатки, расположенной на валу электродвигателя, вода всасывается через один из боковых патрубков и выталкивается лопастями через противоположное выходное отверстие. Для снижения гидравлических потерь и повышения КПД зазор между лопатками вихревого колеса и стенками рабочей камеры делают минимальным, поэтому модели вихревого принципа работы намного требовательнее к чистоте воды, чем их центробежные аналоги.

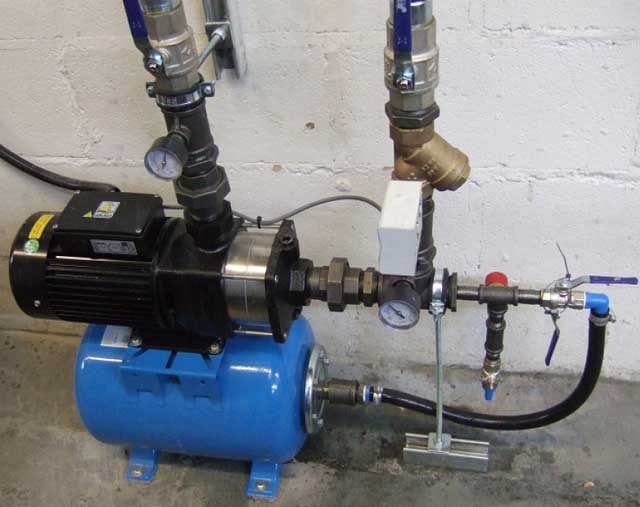

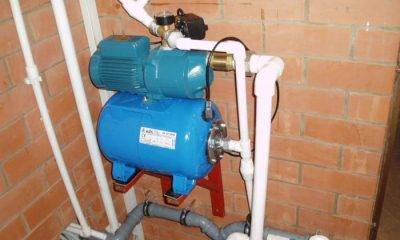

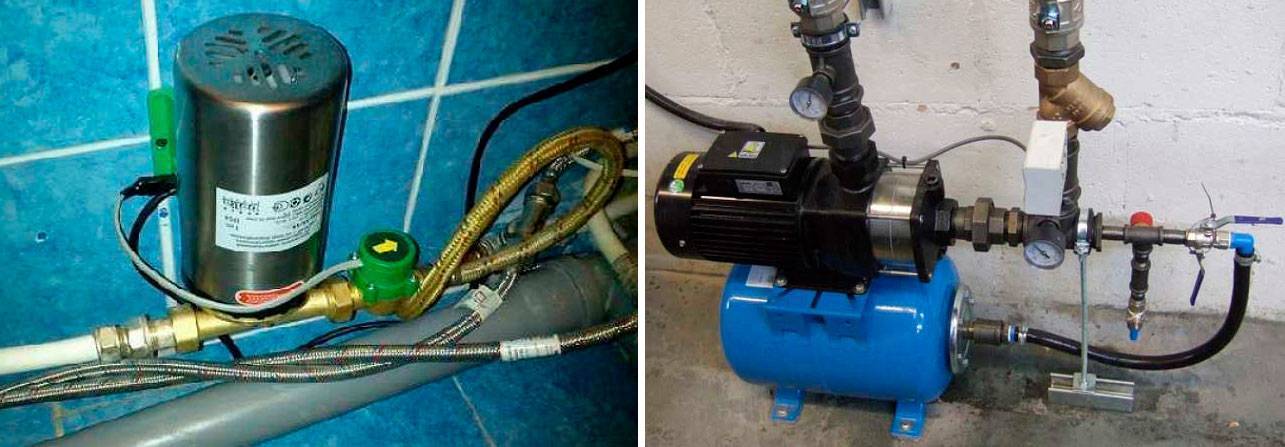

Типичная компоновка бытовой автоматической насосной станции
Этот прибор представляет из себя поверхностный центробежный самовсасывающий насос. Он может быть обычным или оснащённым инжектором – это технологические дополнение существенно повышает возможности насоса по подъему воды со значительной глубина, но, правда, делает его работу более шумной.
Насосная станция может иметь уже встроенный гидроаккумулятор мембранного типа, или же этот элемент необходимого объема приобретается отдельно. Обязательное условие – наличие реле давления, но в данном случае оно уже устанавливается после самого насоса – при достижении в гидроаккумуляторе установленного порога давления, питание силового агрегата отключается.
Рабочее давление в гидроаккумуляторе всегда несколько избыточное — оно рассчитывается таким образом, чтобы обеспечивалась корректная работа всех сантехнических и бытовых устройств, и при этом сохранялся еще и определенный резерв. По мере расхода воды давление падает, и когда оно доходит до определенной нижней границы, заранее установленной производителем или самим пользователем, реле замыкается – и насос вновь отрабатывает цикл пополнения водяного запаса до верхнего порога.
По сути, насосная станция не просто повышает напор воды – он его сама создает в замкнутой домашней системе водопровода и постоянно поддерживает на заданном уровне. А наличие гидроаккумулятора дает возможность надеяться на резервный запас воды в случае, если вдруг прекратится подача из внешнего источника (магистральной сети).
Датчика потока в данном случае не требуется – насос реагирует не на текущий расход воды, а на уровень давления в аккумулирующем резервуаре.
Как правило, насосные станции оснащаются манометрами – чтобы удобнее было вести визуальный контроль за работой.
Установка насосной станции – значительно сложнее, чем обычная врезка повышающего насоса. Лучше этим вопросом не заниматься самостоятельно, а пригласить соответствующего специалиста.
При установке следует учесть, что совершенно бесшумных насосных станций практически не бывает. Значит, для нее необходимо предусмотреть место, которое бы, во-первых, находилось на входе водопровода в дом или в квартиру, а во-вторых – обеспечивало бы необходимую шумоизоляцию для жилых помещений.
Как определить проблему в каждом конкретном случае?
Поэтому первым делом следует проверять правильную работу станции, прочистить и при необходимости произвести замену системы фильтрации. Проверить правильную работу станции несложно, так как на неё по умолчанию устанавливается манометр.
Помимо основного фильтра, установленного на водозабор, следует проверить работу дополнительных фильтров, устанавливаемых возле приборов, связанных с трубопроводом.
Если напор воды недостаточен только в одном конкретном кране, либо вода медленно поступает, например, в стиральную машинку, а все остальные приборы работают исправно, значит проблема заключается в засорении одного из фильтров, установленных на выходе, либо в локальной протечке.
Если фильтры не засорены, и станция работает исправно, необходимо произвести проверку труб на предмет возникновения протечек. Для быстрого обнаружения протечек на трубы внутри помещения целесообразно монтировать несколько манометров, чтобы оперативно мониторить, на каком участке труб происходит снижение показателей давления.
Как установить в системе водоснабжения?
Стабилизатор давления воды устанавливается между погружным насосом с первым баком-аккумулятором и точками водоразбора, для которых необходимо выровнять напор.
К СДВ обязательно подключается второй бак-аккумулятор. Только в паре с ним будет обеспечено стабильное давление. Внутреннее давление в воздушной камере бака-аккумулятора, не заполненного водой, должно быть меньше напора стабилизации на 1,0 бар.
Если для подачи воды используется повышающая насосная станция с собственным гидроаккумулятором, то СДВ можно устанавливать прямо на выходной патрубок помпы.
СДВ можно устанавливать в любом положении: вертикально, горизонтально, наклонно
Важно соблюсти направление потока: кран — со стороны насоса, а датчики и манометр — со стороны точек водоразбора.. Парные провода нужно подключить к 2 датчикам. Полярность подключения не важна
Полярность подключения не важна
Парные провода нужно подключить к 2 датчикам. Полярность подключения не важна.
По окончании монтажа, проверить герметичность трубопроводов и соединений. При отсутствии течи, устройством можно пользоваться.
Лучшие модели водяных насосов для повышения давления в квартире
Повысительный насос Wilo
Если необходимо установить надёжный насос повышения давление воды в квартире, следует обратить внимание на продукцию компании Wilo. В частности, модель PB201EA имеет водяный тип охлаждения, а вал изготовлен из нержавеющей стали
Насос Wilo PB201EA c «мокрым» ротором
Корпус агрегата изготовлен из чугуна и обработан специальным антикоррозионным покрытием. Соединительные патрубки из бронзы обеспечивают длительный эксплуатационный ресурс. Также стоит отметить, что агрегат PB201EA обладает бесшумной работой, имеет автоматическую защиту от перегрева и большой моторесурс. Оборудование легко монтируется, однако, следует помнить, что возможна только горизонтальная установка этого устройства. Wilo PB201EA также предназначен для перекачивания горячей воды.
Насос повышения воды Grundfos
Среди моделей насосного оборудования следует выделить продукцию компании Grundfos. Все агрегаты обладают большим эксплуатационным сроком, хорошо выдерживают достаточно большие нагрузки, а также обеспечивают продолжительную бесперебойную работу водопроводных систем.
Насосная станция Grundfos самовсасывающего типа
Модель MQ3-35 представляет собой насосную станцию, при помощи которой можно решить проблемы с давлением воды в трубах. Установка управляется автоматически и не требует дополнительного контроля. В конструкцию агрегата входят:
- гидроаккумулятор;
- электродвигатель;
- реле давления;
- блок автоматической защиты;
- насос самовсасывающего типа.
Помимо этого, агрегат оснащён датчиком расхода воды, что обеспечивает высокую экономичность при эксплуатации. К основным преимуществам станции следует отнести высокую износостойкость, длительный срок службы и бесшумную работу
Обратите внимание, что агрегат MQ3-35 предназначен для холодного водоснабжения. Повысительные насосы также оборудованы сравнительно небольшими накопительными резервуарами, которых, тем не менее, хватает для выполнения бытовых задач
Действующая насосная станция Grundfos в системе водоснабжения
Насос Comfort X15GR-15 с воздушным типом охлаждения
Чтобы циркуляционный насос для водоснабжения мог работать и в ручном, и автоматическом режиме, советуем обратить внимание на модель агрегата Comfort X15GR-15. Корпус данного устройства изготовлен из нержавеющей стали, поэтому агрегат не боится влаги и может функционировать в любых условиях
Насос Comfort X15GR-15 с воздушным типом охлаждения
На роторе установлена крыльчатка, которая обеспечивает отменное воздушное охлаждение. Агрегат обладает компактными размерами, не требует специального обслуживания, а также экономно расходует электроэнергию. Если нужно, его можно использовать для перекачки потоков горячего водоснабжения. К недостаткам установки следует отнести громкую работу силового агрегата.
Насосная станция Джилекс Джамбо H-50H 70/50
Насосная станция Jambo 70/50 H-50H оснащается центробежной насосной установкой, гидроаккумулятором с горизонтальным размещением и реле потового давления. В конструкции оборудования имеется эжектор и асинхронный электродвигатель, которые обеспечивают стабильную работу установки.
Джамбо 70/50 H-50H
Корпус домашней водопроводной насосной станции имеет антикоррозионное покрытие. Автоматический блок управления обеспечивает простую эксплуатацию оборудования, а встроенная защита от перегрева исключает возможность поломки агрегата. К минусам агрегата можно отнести громкую работу, а также отсутствует защита от «сухого» хода. Чтобы устройство нормально функционировало, рекомендуется выполнять установку в помещениях с хорошей вентиляцией и невысокой температурой.
Jemix W15GR-15А
Среди моделей повысительных насосов c воздушным типом охлаждения ротора следует выделить Jemix W15GR-15A. Корпус агрегата обладает повышенной прочностью, поскольку изготовлен из чугуна. Составные части конструкции электродвигателя сделаны из алюминиевого сплава, а элементы привода из особо прочной пластмассы.
Jemix W15GR-15A
Насосное оборудование отличается высокой производительностью, а также может эксплуатироваться во влажных помещениях. Возможен ручной и автоматический контроль работы агрегата. При необходимости установку можно подключить к горячему водоснабжению. К существенным недостаткам следует отнести быстрый нагрев элементов устройства и шумность.
