Основная информация

Современный дом представляет собой сложную систему коммуникаций, автоматизация агрегатов позволяет свести вмешательство в их работу к минимуму. Несмотря на это владельцы отопительных систем сталкиваются с рядом проблем. Специалистами выделяются пять основных причин падения давления в закрытой отопительной системе:
выход из строя радиатора;
ошибки при установке;
несоответствие мощности котла «родному» трубопроводу;
разгерметизация и появление течи;
перебои/скачки при подаче газа.

Осуществление контроля

Согласно современным стандартам, модели отопительных приборов снабжаются контрольными датчиками. Их задача — следить за уровнем давления и при скачках временно или полностью блокировать работу агрегата и системы. Благодаря выводу кода ошибки на информационный дисплей котла пользователь может ознакомиться с информацией в инструкции или найти ответ на официальном сайте производителя.
Наиболее известные модели газовых котлов поддерживают работу в пределах 1,5–2 атм. Агрегаты брендов «Bosch», «Ariston», «Baxi», котел фирмы Навьен — все они выпускаются с системой принудительного движения жидкости и насосом, падение давления контролируется программой.

Принцип работы

Как работает давление в газовых котлах? Рассмотрим подробно процесс функционирования оборудования.
Включение агрегата запускает работу датчиков, и с первых секунд начинается фиксация температуры теплоносителя.
Наружный термостат, если он предусмотрен комплектацией модели, автоматически срабатывает, и вы видите, как зажигается стрелка и выполняется нагрев.
По мере температурного роста поднимаются показатели давления, происходит нагрев воды и ее расширение. Периодически включается предохранительный клапан, который сбрасывает излишки в канализацию.
В работе может произойти сбой, если слишком много воды уходит в слив — это приводит к падению напора.
Котел автоматически отключается в результате достижения назначенной программой температуры.

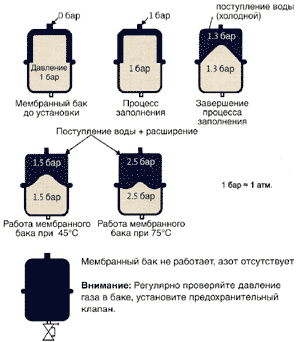

Что происходит внутри расширительного бака? Он состоит из двух частей, разделенных диафрагмой. В одной части скапливается лишняя жидкость, а во второй — азот. Теплоноситель заполняет бак настолько, насколько велика разница показателей азота и значения системы. Достигнув установленной программой температуры, азот выталкивает воду из бака путем деформации мембраны — нагрев прекращается.

Балансировка системы отопления

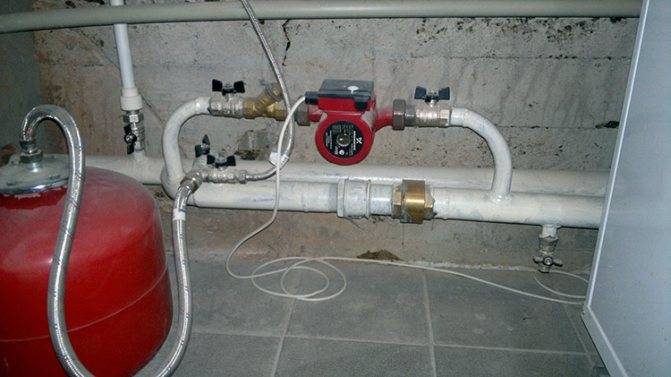

Важный шаг на пути к эффективной балансировке – это правильный выбор циркуляционного насоса. Например, циркуляционные насосы, обладающие функцией автоматической регулировки напора и расхода, в постоянном режиме будут регулировать перепад давления между подающей магистралью и обраткой. Благодаря этому в систему не потребуется встраивать дополнительные элементы обвязки (перепускные клапаны-регуляторы перепада давления, байпасы, соединяющие подачу с обраткой и т. д.).

Чаще всего балансировка отопительных систем осуществляется тремя способами:

• Расчетный – учитывает проектный расход теплоносителя на каждом участке системы.
• Балансировка по реальной температуре отопительных приборов (радиаторов, контуров теплых полов и т. д.).
• Электронная балансировка – наиболее точный способ, позволяющий с первого раза правильно настроить систему. Производится с помощью специального мобильного приложения, запорной арматуры и функций регулировки, встроенных в циркуляционный насос.

Перед началом балансировки необходимо проверить и почистить все грязевые фильтры, встроенные в систему отопления, а также убедиться в отсутствии воздуха в системе.

Балансировка по температуре

Для балансировки системы по температуре понадобятся уже знакомые нам балансировочные клапаны (или термоголовки с преднастройкой) и электронный термометр для бесконтактного измерения температуры поверхностей.

Балансировка начинается с того, что на последнем и предпоследнем радиаторе полностью открываются балансировочные клапаны. Расход теплоносителя на первом, а также на последующих от котла радиаторах устанавливается на минимальных значениях (с повышением расхода по мере удаления радиаторов от котла).

Например, если в системе установлено 8 радиаторов, а винт балансировочного клапана имеет регулировку в пределах 4,5 оборотов, то первый от котла радиатор вначале полностью перекрывается, затем его балансировочный клапан отвинчивается на 1,5 оборота. Регулятор второго радиатора отвинчивается на 2 оборота, третьего – на 2,5 и так далее. Расход теплоносителя на последнем и предпоследнем радиаторе в большинстве случаев остается максимальным. Регулировку по возможности производят только на тех радиаторах, которые ближе всего расположены к котлу (расстояние измеряется от начала подающей магистрали).

Отвинчивать регулятор меньше, чем на 1,5 оборота не рекомендуется. Ведь если сильно приглушить дроссельное отверстие клапана, устройство быстро забьется окалиной или прочим мусором.

Более тонкая регулировка производится по показаниям термометра. Основная цель балансировки в данном случае состоит в том, чтобы добиться примерно одинаковой разницы температур на входе и на выходе каждого радиатора.

Если разница температур на входе и выходе отдельно взятого радиатора достигнет 10ºС, перекрывать его балансировочный клапан еще сильнее не рекомендуется.

И еще: шум в радиаторе во время работы отопительной системы говорит о том, что расход теплоносителя следует уменьшить.

Как бороться с перепадами давления

Особенности центральных систем отопления

Следует правильно понимать, что
в тепломагистралях, идущих от котельных или ТЭЦ к потребителям, уровень давления и температуры теплоносителя значительно отличается от того
, что
подается
в квартиры. Естественно, его необходимо снизить до безопасных величин, соответствующих стандартам.

Настройка внутридомовой температуры теплоносителя и давления в контурах системы отопления производится регулировкой элеваторного узла, который чаще всего располагается в подвале многоэтажного дома. В этой конструкции происходит смешивание горячей воды, подаваемой в контур отопления из магистрали, и остывшего теплоносителя обратки.

В конструкцию элеваторного узла входит так называемая смесительная камера, оснащенная
соплом, размер которого и регулирует поступление горячей воды в домовую систему отопления. Так как поступающий из центрального трубопровода теплоноситель имеет очень высокую температуру, перед тем, как попасть в отопительный контур дома, он смешивается с остывшей водой «обратки».

На иллюстрации выше представлена основная рабочая часть элеваторного узла со смесительной камерой и соплом. На схеме ниже расположение этого элемента выделено желтым
эллипсом.

1 — магистраль центральной подачи горячего теплоносителя.

2 — труба «обратки» центральной магистрали.

3 — задвижки, отключающие внутридомовую систему от центральной тепловой магистрали.

4 — фланцевые соединения.

5 — фильтры-грязевики, для предотвращения засорения труб внутридомовой системы нерастворимыми включениями или мусором, от которых трудно полностью избавиться в центральных магистралях.

6 — манометры для постоянного контроля за давлением на разных участках системы

Обратите внимание – манометры стоят как на магистральных трубах, то есть до элеваторного узла, так и после него. Именно по последнему и контролируется уровень давления во внутридомовой системе

8 — основной рабочий узел, то есть сам элеватор.

9 — труба-перемычка, обеспечивающая подачу остывшего теплоносителя из обратки в смесительную камеру элеваторного узла.

10 — задвижки, дающие возможность отключения внутридомовой разводки системы отопления от элеваторного узла. Это нужно, например, для проведения тех или иных профилактических или ремонтно-восстановительных работ.

11 — труба подачи внутридомовой разводки, в которую подаётся теплоноситель нужной температуры ми под установленным нормами давлением.

12 — труба обратки внутридомовой разводки.

Понятно, что схема дана со значительным упрощением, просто
для демонстрации принципа работы элеватора. На самом деле этот элеваторный узел выглядит намного сложнее, и разобраться в его конструкции могут только специалисты теплосетей.

За стабильностью работы элеваторного оборудования должны следить только специалисты теплосетей. Они осуществляют контроль за показателями давления и температуры, проводят технические осмотры, выполняют профилактические мероприятия и, в случае выхода из строя приборов, заменяют их на исправные. Таким образом, большая часть проблем с недостаточностью или избытком давления во внутридомовой системе может быть решена путем
правильной регулировки элеваторного узла и контролем за его работой.

Электронная балансировка системы

Балансировка по температуре – процесс долгий и кропотливый. Осуществлять точную регулировку сложных систем отопления таким способом весьма затруднительно. Гораздо проще использовать смартфон со специальным мобильным приложением, дополнительную электронику и циркуляционный насос с функцией балансировки.

• циркуляционный насос с соответствующей функцией (в некоторых случаях на имеющийся насос устанавливается съемная голова насоса, предназначенного для балансировки системы);
• смартфон и специальное программное обеспечение;
• модуль беспроводной связи, устанавливаемый на голову насоса.

• Подготовительный – установка специального приложения на мобильное устройство и подключение модуля связи к насосу.
• Ввод данных о системе (площадь отапливаемых помещений, количество отопительных устройств, температура теплоносителя и т. д.), измерение напора и расхода в каждом радиаторе или контуре теплого пола (выполняется с помощью мобильного приложения).
• Балансировка системы по данным мобильного приложения – производится с помощью балансировочных вентилей (клапанов).
• Демонтаж модуля связи и сохранение отчета по балансировке, сформированного мобильным приложением.

Вместо заключения: правильная балансировка позволяет точно настроить рабочие параметры отопления.

Это заметно снижает затраты на эксплуатацию системы и обеспечивает максимально комфортную температуру во всех помещениях.

Понравился материал — подписывайтесь на канал и ставьте «лайк» чтобы не пропустить следующую публикацию!

Источник

Способ контроля и диагностика

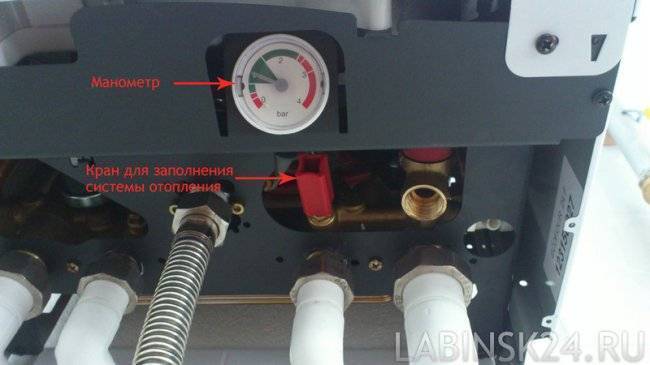

Для контроля используются манометры. Это могут быть датчики с цифровым или аналоговым выходом для подключения к микроконтроллеру или же классические модели с циферблатом и стрелкой.

За счет наличия динамического давления, напора, создаваемого насосом, а также различных сопротивлений элементов разводки давление в контуре не постоянно в различных точках

Важно знать значения:

1. До и после котла.
2. На входе и выходе циркуляционного насоса (каждого, если их несколько).
3. Аналогично с двух сторон от фильтра грубой очистки.
4. В расширительном баке.

Учитывая последовательное подключение всех указанных элементов, потребуется всего два-три манометра, чтобы получить полное представление о состоянии системы.

1 — котел; 2 — группа безопасности с расширительным баком; 3 — радиаторы отопления; 4 — фильтр грубой очистки; 5 — циркуляционный насос; 6 — манометры

Диапазон измерения и шкала манометра должна соответствовать возможным изменениям давления в системе, однако без излишнего запаса, чтобы не потерять в точности. Видя, например, падение напора после фильтра грубой очистки всего на 0,2–0,3 бара, можно судить о том, что его пора чистить.

Изменения давления в контуре в целом или на отдельном участке дают явный однозначный сигнал о поломке или другой проблеме, требующей немедленного решения. Точную диагностику сможет выполнить специалист, однако, опираясь на информацию, указанную в инструкции к котлу или циркуляционному насосу, и значения манометров, можно самостоятельно выяснить причину, по которой система отопления теряет эффективность работы и батареи стали хуже обогревать помещение.

Что делать, если падает давление в системе отопления

Давление в расширительном баке.

При эксплуатации автономных отопительных систем наиболее частыми являются такие аварийные ситуации, при которых давление плавно или резко снижается. Они могут быть вызваны двумя причинами:

• разгерметизацией элементов системы или их соединений;
• неполадками в котле.

В первом случае следует обнаружить место утечки и восстановить его герметичность. Сделать это можно двумя способами:

1. Визуальным осмотром. Этот метод применяется в тех случаях, когда отопительный контур проложен открытым способом (не путать с системой открытого типа), то есть все его трубопроводы, арматура и приборы находятся на виду. Прежде всего внимательно осматривают пол под трубами и радиаторами, стараясь обнаружить лужицы воды или следы от них. Кроме того, место утечки можно зафиксировать по следам коррозии: на радиаторах или в местах соединений элементов системы при нарушении герметичности образуются характерные ржавые потеки.
2. С помощью специального оборудования. Если визуальный осмотр радиаторов ничего не дал, а трубы проложены скрытым способом и не могут быть осмотрены, следует обратиться к помощи специалистов. Они располагают специальным оборудованием, которое поможет обнаружить утечку и устранить ее, если владелец дома не имеет возможности сделать это самостоятельно. Локализация точки разгерметизации осуществляется достаточно просто: вода из отопительного контура сливается (для таких случаев в нижней точке контура на этапе монтажа врезают сливной кран), затем в него с помощью компрессора закачивается воздух. Место утечки определяется по характерному звуку, который издает просачивающийся воздух. Перед запуском компрессора с помощью запорной арматуры следует изолировать котел и радиаторы.

Если проблемное место представляет собой одно из соединений, его дополнительно уплотняют паклей или ФУМ-лентой, а затем подтягивают. Лопнувший трубопровод вырезают и приваривают на его место новый. Узлы, не подлежащие ремонту, просто меняют.

Если герметичность трубопроводов и других элементов не вызывает сомнений, а давление в закрытой системе отопления все-таки падает, следует поискать причины этого явления в котле. Проводить диагностику самостоятельно не следует, это работа для специалиста, имеющего соответствующее образование. Чаще всего в котле обнаруживаются следующие дефекты:

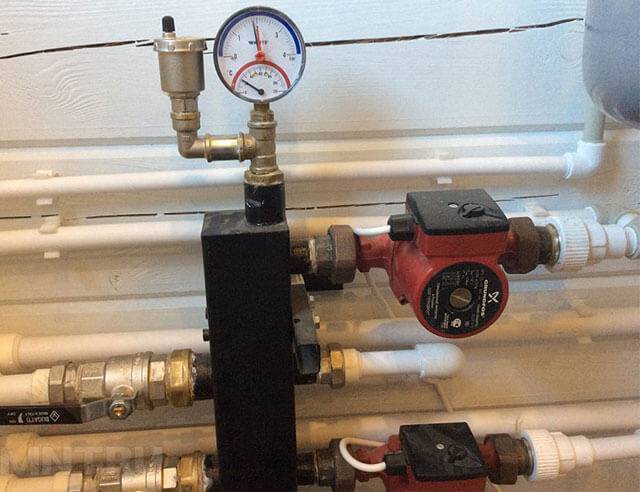

Устройство системы отопления с манометром.

• появление микротрещин в теплообменнике из-за гидроударов;
• заводской брак;
• выход из строя подпиточного крана.

Весьма распространенной причиной, по которой падает давление в системе, является неправильный подбор емкости расширительного бачка.

Хотя в предыдущем разделе говорилось, что это может стать причиной роста давления, никакого противоречия тут нет. Когда растет давление в системе отопления, срабатывает предохранительный клапан. При этом теплоноситель сбрасывается и его объем в контуре уменьшается. В результате со временем давление будет снижаться.

Контроль давления

Для визуального контроля давления в сети отопления чаще всего применяют стрелочные манометры с трубкой Бредана. В отличие от цифровых приборов, такие манометры не требуют подключения электрического питания. В автоматизированных системах используют электроконтактные датчики. На отводе к контрольно-измерительному прибору следует обязательно устанавливать трехходовой кран. Он позволяет изолировать манометр от сети при проведении обслуживания или ремонта, а также используется для удаления воздушной пробки или сброса прибора на ноль.

Инструкции и правила, регламентирующие эксплуатацию отопительных систем, как автономных, так и централизованных, рекомендуют устанавливать манометры в таких точках:

1. Перед котельной установкой (или котлом) и на выходе из нее. В этой точке определяется давление в котле.
2. Перед циркуляционным насосом и после него.
3. На вводе магистрали отопления в здание или сооружение.
4. Перед регулятором давления и после него.
5. На входе и выходе фильтра грубой очистки (грязевика) для контроля уровня его загрязненности.

Все контрольно-измерительные приборы должны проходить регулярную поверку, подтверждающую точность выполняемых ими измерений.

Каким должно быть давление в многоэтажке?

Из данной статьи вы узнаете, какое давление в системе отопления многоэтажного дома считается нормальным, о причинах его перепадов и способах устранения неполадок. Также речь пойдет о методах проверки контура на прочность и .

Снижение давления теплоносителя ниже нормы – следствие его утечки

Если значение величины, показываемое при отсутствии циркуляции, снизилось от 0,02 бара, причем давление газа в расширительном бачке нормальное, можно начинать искать утечки жидкости. Хорошо, если они визуально проявляются. Малозаметные мелкие утечки выявляют путем пневмоиспытаний системы. Закачав внутрь сжатый воздух, ожидают появления шипения (свиста) в местах разгерметизации. Обычно они наблюдаются в местах соединений трубопроводов с элементами арматуры и отопительными приборами.Хорошей профилактикой появлению утечек теплоносителя является опрессовка системы. Так именуются гидроиспытания повышенным давлением. Для заполнения системы водой используется ручной насос, позволяющий плавно поднимать его величину. Подняв ее до определенного уровня, делают паузу на полчаса, контролируя показания манометра. Спад первоначального значения – явный признак утечки, которую вновь ищут визуально или на слух, проводя пневмоиспытания.

Технология проведения опрессовки.

Технологии проведения ремонтов систем отопления постоянно развиваются. Относительно недавно в России получил распространение метод устранения утечек в трубопроводных системах, включая отопительные, основанный на добавлении внутрь системы (посредством насоса) жидкого герметика. Растворяясь в объеме теплоносителя, герметик в местах утечек реагирует с воздухом, образуя прочный уплотняющий слой, ликвидируя любые течи за 1-7 дней (срок определяется размерами дефектов). Соотношение герметик/теплоноситель для продукта германской марки BCG равно 1:100. Поэтому ремонт системы емкостью 100-200 л обеспечит всего 1-2 л герметика.

Во время ремонта в помещении или устройства в нем системы обогрева возникает вопрос о том, как выбрать электрический теплый пол, в каких случаях он.

Представлена информация о циркуляционном насосе Wilo MTSL 15/5 HE-2. Рассмотрим назначение устройства, его принцип действия, причины неисправности.

Описаны возможные причины и способы устранения перегрева теплоносителя в двухконтурных, автоматических и полуавтоматических газовых котлов отопления.

В статье описаны пять практичных способа по устранению обледенения на коаксиальном воздухопроводе.

Рассмотрен принцип работы, показаны основные признаки и причины неисправности, способы диагностики и ремонта вентилятора (дымососа) газового котла.

Источник

Скачки давления

Снижение напора может быть обусловлено следующими причинами:

• в трубопроводах образовалось большое количество накипи (актуально для регионов, где вода является жёсткой — Подмосковье, кстати, тоже к ним относится);
• небольшие трещины в теплопроводах, которые могли образоваться из-за износа или вообще это заводской брак;
• разрушение непосредственно самого теплообменника, который вышел из строя из-за гидравлического удара;
• расширительная камера повреждена или имеет деформацию.

Собственно говоря, такие проблемы, за исключением проблем с теплообменником, устранить достаточно просто даже своими руками

Можно, к примеру,расширительный регулятор поставить, не стоит забывать и о такой важной детали, как опрессовка: её перед запуском всей системы провести необходимо обязательно!. Много случаев, когда в той же Москве эту процедуру перед сдачей дома в эксплуатацию управляющие компании не проходили, а жильцы потом в буквальном смысле мёрзли от холода, заплатив за жильё десятки миллионов рублей. Правда, касается это в основном многоэтажек, а не частных домов

Правда, касается это в основном многоэтажек, а не частных домов

Много случаев, когда в той же Москве эту процедуру перед сдачей дома в эксплуатацию управляющие компании не проходили, а жильцы потом в буквальном смысле мёрзли от холода, заплатив за жильё десятки миллионов рублей. Правда, касается это в основном многоэтажек, а не частных домов.

Повышенное же давление может быть по следующим причинам:

• движение воды или антифриза остановлено (тут обязательно нужно проверить регулятор, а также бак расширительный и бачок);
• осуществляется постоянная подпитка теплоносителем, что может быть вызвано как и сбоем автоматики, так и неправильными действиями самого владельца дома;
• по периметру движения носителя тепла была перекрыта задвижка или предохранительный клапан;
• образовалась пробка из воздуха (очень часто это случается, когда система циркулирования воды — естественная, это просто бич подобных систем);

• грязевик либо фильтрационный элемент сильно загрязнены.

В общем, проблемы с избыточным давлением решать гораздо сложнее.

Почему падает

Проблемы такого типа достаточно часто возникают на фоне различного рода причин.

Утечка с трещинами и без

Поводами её образования бывают:

• появление нарушения в структуре расширительного бака из-за образования трещин в его мембране;

  Справка! Выявление проблемы производится путём зажатия золотника пальцем. Если проблема есть — из него потечёт теплоноситель.

• теплоноситель выходит через змеевик или теплообменник контура ГВС, нормализации системы можно достигнуть только путём замены этих элементов;
• возникновение микротрещин и неплотной фиксации приборов отопительной системы, такие утечки легко обнаружить при визуальном осмотре и несложно ликвидировать самостоятельно.

Если нет всех вышеуказанных причин, возможно стандартное закипание жидкости в котле, и её выход через предохранительный клапан.

Выделение воздуха из теплоносителя

Проблема такого типа возникает сразу же после того, как система наполняется жидкостью.

Во избежание образования воздушных пробок такой процесс должен производиться из её нижней части.

Внимание! Для этой процедуры требуется исключительно холодная вода. Воздушные массы, растворённые в теплоносителе, могли появиться в процессе нагрева

Воздушные массы, растворённые в теплоносителе, могли появиться в процессе нагрева.

Для нормализации работы системы применяется деаэрация с использованием крана Маевского.

Присутствие алюминиевого радиатора

Батареи из этого материала имеют неприятную особенность: теплоноситель вступает в реакцию с алюминием после их наполнения. Образуется кислород и водород.

Первый создаёт оксидную плёнку изнутри радиатора, а водопровод удаляется кранами Маевского.

Важно! Образование оксидной плёнки способствует дальнейшему сохранению системы и проблема исчезает через пару дней

Общие причины

К ним относятся 2 основных случая:

1. Поломка циркуляционного насоса. Если остановить его и автомат регуляции, то сохранение устойчивых значений манометра указывают именно на эту причину.

   При снижении показаний манометра необходимо искать протечку теплоносителя.

2. Дефект регулятора. При его проверке на исправность и последующем выявлении поломок требуется замена такого прибора.

Какое давление показывает манометр?

Эта физическая величина характеризует степень сжатия среды, в нашем случае – жидкого теплоносителя, закачанного внутрь системы отопления. Измерить любую физическую величину означает сравнить ее с некоторым эталоном. Процесс измерения давления жидкого теплоносителя любым механическим манометром (вакуумметром, мановакуумметром) представляет сравнение его текущей величины в точке размещения прибора с атмосферным давлением, играющим роль эталона измерения.

Чувствительные элементы манометров (трубчатые пружины, мембраны, и др.) сами находятся под действием атмосферы. Наиболее распространенный пружинный манометр имеет чувствительный элемент, представляющий один виток трубчатой пружины (см. поз. рисунка ниже). Верхний конец трубки запаян и связан поводком 4 с зубчатым сектором 5, сцепленным с шестеренкой 3, на вал которой насажена стрелка 2.

Устройство пружинного манометра.

Исходное положение трубки-пружины 1, соответствующее нулю шкалы измерения, определяется деформацией формы пружины давлением атмосферного воздуха, заполняющего корпус манометра. Жидкость, поступающая внутрь трубки 1, стремится дополнительно деформировать ее, поднимая верхний запаянный конец выше на расстояние l, пропорциональное своему внутреннему давлению. Сдвиг конца трубки-пружины преобразуется передаточным механизмом в поворот стрелки.

Угол φ отклонения последней пропорционален разности полного давления жидкости в трубке-пружине 1 и местного атмосферного. Измеренное таким прибором давление называется манометрическим или избыточным. Точкой его отсчета является не абсолютный нуль величины, эквивалентный отсутствию воздуха вокруг трубки 1 (вакуум), а местное атмосферное давление.

Известны манометры, показывающие абсолютное (без вычета атмосферного) давление среды. Сложное устройство плюс высокая цена препятствуют широкому использованию таких приборов в системах отопления.

Величины давлений, указываемых в паспортах любых котлов, насосов, запорной (регулирующей) арматуры, трубопроводов являются именно манометрическими (избыточными). Измеряемая манометрами избыточная величина используется в гидравлических (тепловых) расчетах отопительных систем (оборудования).

Манометры в системе отопления.

Рабочее давление в системе отопления многоквартирного дома

На странице собрана информация про рабочее давление в системе отопления многоквартирного дома: как проконтролировать перепад в трубах и батареях, а также максимальная норма в автономной системе отопления.

Для эффективной работы отопительной системы высотного дома должны соответствовать норме одновременно несколько параметров.

Давление воды в системе отопления многоквартирного дома – это главный критерий, по которому равняются, и от которого зависят все остальные узлы этого достаточно сложного механизма.

Виды и их значения

Рабочее давление в системе отопления многоквартирного дома сочетает в себе 3 вида:

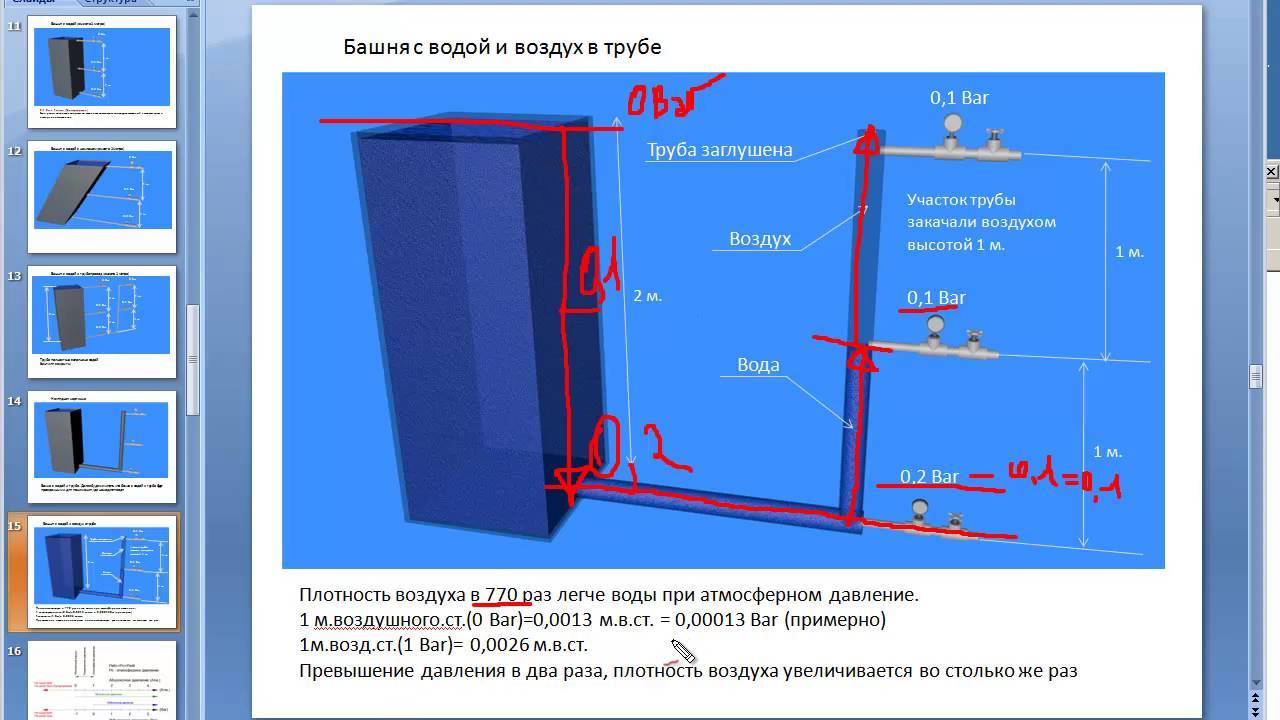

1. Статическое давление в отоплении многоквартирных домов показывает, насколько сильно или слабо давит теплоноситель изнутри на трубы и радиаторы. Оно зависит от того, на какой высоте находится оборудование.
2. Динамическим называют напор, с которым вода движется по системе.
3. Максимальное давление в системе отопления многоквартирного дома (его еще называют «допустимым») указывает, какой напор считается для конструкции безопасным режимом.

Так как практически во всех многоэтажных зданиях применяются отопительные системы закрытого типа, то показателей не так уж много.

• для зданий до 5 этажей – 3-5 атмосфер;
• в девятиэтажных домах – это 5-7 атм;
• в высотках от 10 этажей – 7-10 атм;

Для теплотрассы, которая тянется от котельной до систем теплопотребления, нормальное давление равно 12 атм.

Чтобы выровнять давление и обеспечить стабильную работу всему механизму, применяется регулятор давления в системе отопления многоквартирного дома. Этот балансировочный ручной вентиль регулирует количество теплоносителя простыми поворотами рукоятки, каждый из которых соответствует определенному расходу воды. Эти данные указываются в инструкции, прилагаемой к регулятору.

Рабочее давление в системе отопления многоквартирного дома: как проконтролировать?

Чтобы знать, соответствует ли норме давление в трубах отопления в многоквартирном доме, существуют специальные манометры, которые способны не только указать на отклонения, даже самые незначительные, но и заблокировать работу системы.

Так как на разных участках теплотрассы давление отличается, то таких приборов нужно установить несколько.

Обычно их монтируют:

• на выходе и на входе из отопительного котла;
• с двух сторон циркуляционного насоса;
• по обе стороны фильтров;
• в точках системы, расположенных на разной высоте (максимальной и минимальной);
• поблизости от коллекторов и разветвлений системы.

Перепады давления и его регулирование

Скачки напора теплоносителя в системе чаще всего указывают при повышении:

• на сильный перегрев воды;
• сечение труб не соответствует норме (меньше, чем требуется);
• засорение труб и отложения в приборах отопления;
• наличие воздушных пробок;
• производительность насоса выше, чем требуется;
• в системе перекрыты какие-либо ее узлы.

При понижении:

• о нарушении целостности системы и утечке теплоносителя;
• поломка или сбой в работе насоса;
• может быть вызвано нарушениями в работе блока безопасности или разрывом мембраны в расширительном баке;
• отток теплоносителя из отопительного в контур носителя;
• засорение фильтров и труб системы.

Норма в автономной системе отопления

В случае, когда в квартире установлен автономный обогрев, теплоноситель нагревается при помощи котла, обычно небольшой мощности. Так как трубопровод в отдельной квартире невелик, ему не требуются многочисленные измерительные приборы, а нормальным давлением считается 1.5-2 атмосферы.

Во время запуска и тестирования автономной системы, она заполняется холодной водой, которая при минимальном давлении постепенно разогревается, расширяется и достигает нормы. Если вдруг в подобной конструкции давление в батареях падает, то не нужно паниковать, так как причиной этого чаще всего является их завоздушенность. Достаточно контур освободить от лишнего воздуха, наполнить теплоносителем и давление само достигнет нормы.

Чтобы избежать аварийных ситуаций, когда давление в батареях отопления многоквартирного дома резко повышается хотя бы на допустимые 3 атмосферы, нужно установить либо расширительный бачок, либо предохранительный клапан. Если этого не сделать, возможна разгерметизация системы и тогда придется ее менять.

• проводить диагностику;
• чистить ее элементы;
• проверять работоспособность измерительных приборов.

2 тыс.
1.4 тыс.
6 мин.

Превышение давлением теплоносителя предельной величины

Если процесс эксплуатации сопровождается частыми «подрывами» предохранительного клапана, следует проанализировать возможные причины происходящего:

• заниженная емкость расширительного бачка;
• завышенное настроечное давление газа/воздуха в бачке;
• неправильно выбрано место установки.

Наличие бачка емкостью от 10 % полной емкости системы отопления является практически стопроцентной гарантией исключения первой причины. Впрочем 10 % не являются минимально возможной емкостью. Грамотно спроектированная система может нормально работать и при меньшей величине. Однако определить достаточность емкости бачка сможет только специалист, владеющий методикой соответствующего расчета.

Вторая и третья причины тесно взаимосвязаны между собой. Предположим, что воздух/газ накачан до 1,5 бара, а место установки бачка выбрано вверху системы, где рабочее давление, допустим, всегда ниже 0,5 бара. Газ всегда будет занимать весь объем бачка, а расширяющийся теплоноситель останется снаружи. Внизу системы теплоноситель будет давить на трубы теплообменника котла особенно сильно. Регулярный «подрыв» предохранительного клапана будет обеспечен!
