Как подключить силовую розетку для электрической плиты

Куда устанавливать розетки под варочную панель и духовой шкаф

Тут особых требований нет. Обычно это цокольная зона кухни и высота установки 10 см (верхний край розетки). Если духовка смонтирована выше уровня стола, то розетку желательно также сделать поблизости.

Скрытый монтаж или наружный

Это на ваш выбор, как удобней. Единственное правило — в деревянном доме выполняется наружная электропроводка, и все приборы устанавливаются такие же. Это требование электробезопасности, поскольку дерево — материал горючий и прятать в него провода и прочие источники возгорания категорически запрещено. Это, кстати, касается и кухонной мебели. Если нужно установить розетку для духовки, а рядом запланирован шкаф, то вырезаем в задней стенке отверстие и монтируем всё в стену или на стену, но не на шкаф!

В случае бетонных или кирпичных стен можно использовать оба варианта монтажа розетки для электроплиты. С точки зрения безопасности скрытая установка предпочтительней. Но если период ремонта давно закончен, сгодится и наружный монтаж с помощью кабель-каналов. При установке исключите контакт провода с горючими материалами, такими как дерево, неогнестойкие пластики.

Схема подключения электроплиты

Схема подключения электроплиты такого типа называется радиальной. Существует также кольцевая схема. При такой схеме подключения на одном кабеле может быть размещено несколько розеток. Запрещается подключение нескольких электроприборов через жучок.

Чтобы ответить на вопрос, как подключить электроплитку своими руками, следует знать, сколько имеется схем подключения. Причем подключение встроенной электроплиты ничем не отличается от подключения автономной плиты. Имеется однофазная, двухфазная и трехфазная система подключения электроплитки. Так как в наших квартирах распространена однофазная система, то и плиту следует подключать по однофазной схеме. С этой целью в клеммной колодке устанавливаются соответствующие перемычки. Затем к колодке следует подсоединить силовой кабель. Розетку нужно установить в выбранном вами месте таким образом, чтобы хватило длины кабеля.

Особое внимание следует уделить при подсоединении электроплиты подключению конфорок. Схему подключения конфорок можно найти в паспорте, который прилагается при покупке электрической плиты. Обычно конфорка включает в себя корпус стальной, клеммник, теплоизоляцию и нагреватели плоского типа

Обычно конфорка включает в себя корпус стальной, клеммник, теплоизоляцию и нагреватели плоского типа.

Нагревательный элемент устанавливается в ячейку соответствующего размера. Поверхность конфорки должна быть выше уровня поверхности самой плиты. Имеются специальные винты, которые регулируют горизонтальное положение нагревательных элементов. Жилы кабеля присоединяются к винтам и зажимаются соответствующими гайками. Подсоединение конфорки — процесс достаточно трудоемкий и ответственный. В случае неправильной установки нагревательных элементов можно повредить электроплитку.

После того как вы установили конфорки в электрической плите следует проверить правильно ли произведено соединение в электрощитке. Только после этого вам следует подключить плиту и проверить ее работу в тестовом режиме

Причем важно проверить в таком режиме все опции, которые предусмотрены в инструкции. Исходя из многолетнего опыта эксплуатации электроплитки можно утверждать, что при правильном подключении плитка будет служить надежно и достаточно долго. Если же вы не совсем уверены в своих силах, то лучше воспользоваться услугами специалистов

Если же вы не совсем уверены в своих силах, то лучше воспользоваться услугами специалистов.

Настоятельно рекомендуем вызвать электриков-профессионалов, если вы не уверены в своих силах! Ведь работа с электрикой опасна для здоровья и жизни!

Типы соединения

Подключить плиту к электричеству можно несколькими способами: напрямую к щитку, через коробку с клеммами или с помощью розетки и вилки.

Включение через клеммную коробку

Подключение плиты через клеммную коробку – широко распространенный вариант. Точка, в которой выполняется соединение, может быть скрыта в стене или установлена снаружи. Размещается коробка в паре метров от плиты, при этом расстояние от пола должно быть больше шестидесяти сантиметров.

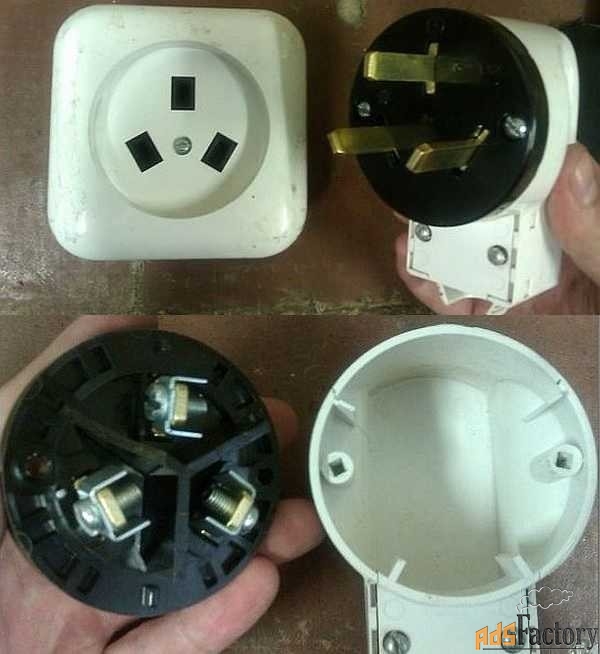

Включение через розетку

Третий тип подключения к сети – использование розетки с заземлением. Обычные розетки устанавливать не рекомендуется, потому что они не рассчитаны на столь мощные электроприборы, а значит, будут постоянно выходить из строя.

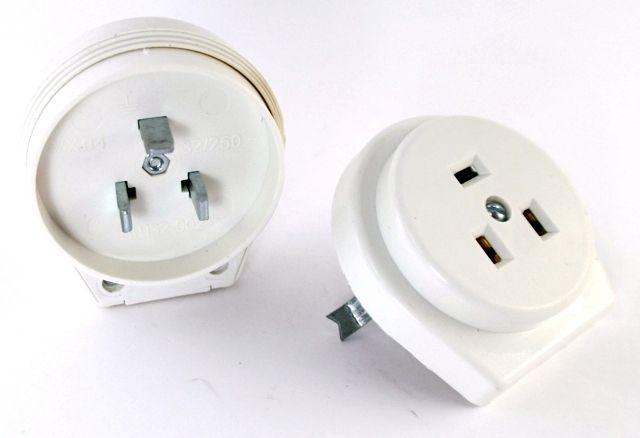

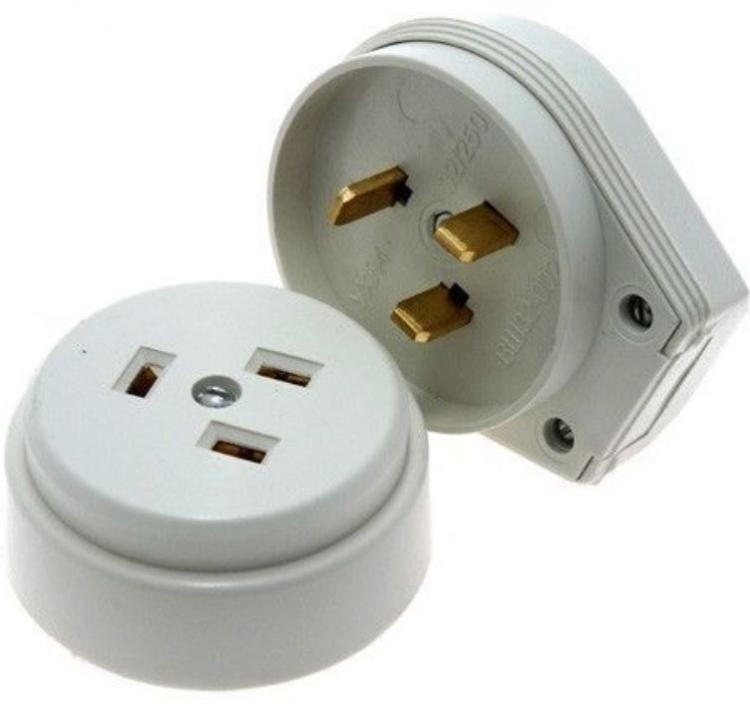

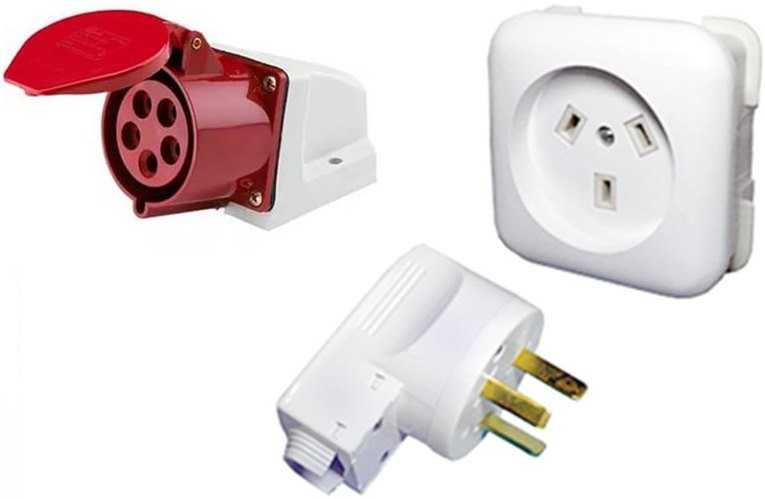

Существуют три типа силовых розеток:

отечественные, заземление которых находится сверху под углом 90° относительно нуля и фазы;

белорусские, в которых контакты находятся под углом 120° по отношению друг к другу;

европейские, заземляющий контакт которых плоский и размещен снизу.

Подключение к однофазной сети

Перед началом работ обязательно изучите инструкцию по установке розеток для электропечей, так как этот процесс требует хотя бы небольшой подготовки.

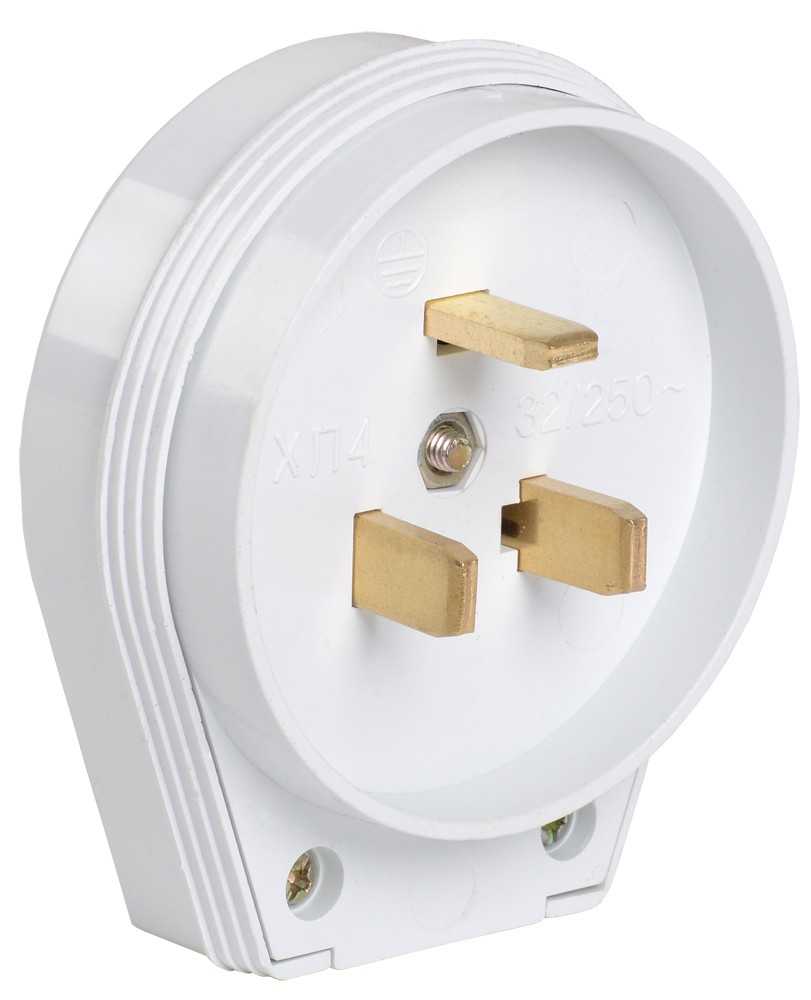

Вилка для источника питания на 220 вольт оснащена тремя выводами:

  • фазным;
  • нулевым;
  • защитным (заземляющим).

В практике предусматривается их общепринятая цветовая маркировка, так фазные проводки окрашиваются в красный, белый или коричневый цвет, нулевой рабочий кабель – в синий, заземляющий – в желтый.

  • Электрические розетки

  • Моментный двигатель: принцип работы, основные характеристики и преимущества

  • Для чего нужен автоматический выключатель в квартире

Эти выводы нужно подключить к взаимосоответствующим контактам на вилке. После происходит непосредственное подключение к плитке. На её задней стенке находится панель, необходимая для присоединения к сети. На панели имеются 6 клемм, промаркированные специальными обозначениями L1, L2, L3; N1 и N2; PE.

Контакты, обозначенные латинской буквой L, служат для присоединения к ним фазного вывода. Если подключение однофазное, обязательно сделать перемычку между имеющимися клеммами и добавить провод от силового источника питания к одной из них.

Контакты N1 и N2 необходимы для подключения нулевого кабеля. Между ними ставится перемычка, если это не предусмотрено заводом-изготовителем плиты, и кабель подключается к одной из клемм.

РЕ контакт служит для присоединения защитного (заземляющего) проводка. Это считается завершающим этапом подготовительных работ.

Варианты подключения электроплиты к сети

Так как электрическая плита потребляет довольно много электроэнергии, то она должна подключаться к электросети отдельным кабелем, идущим прямо от распределительного щитка. Большинство современных квартир, особенно в новостройках, имеют отдельную линию питания для электрической плиты. Если же такая линия в доме не предусмотрена, то ее необходимо проложить. На линии обязательно должен быть установлен предохранительный автомат мощностью 25-40 Ампер.

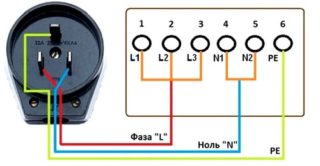

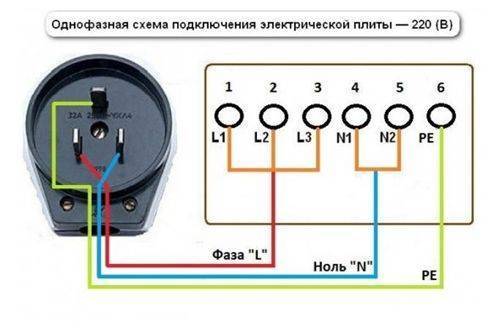

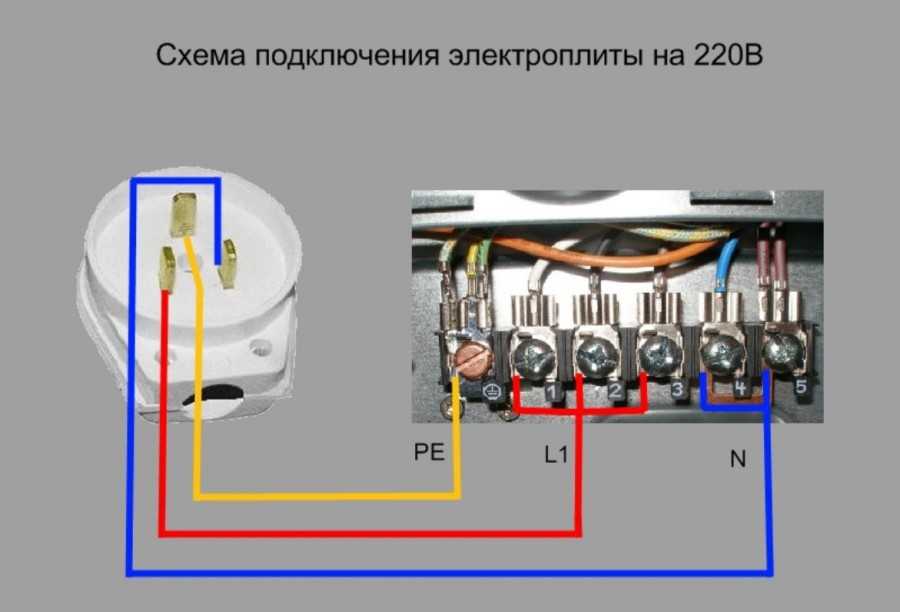

Подключение к однофазной электросети

Такое подключение является наиболее распространенным вариантом и чаще всего используется в квартирах многоэтажных домов. Для подключения плиты к однофазной сети используется трехжильный кабель. Каждая жила кабеля имеет свою окраску: красный цвет обозначает фазу, синий – ноль, а желто-зеленый – заземление. Кабель подключается к контактам электроплиты, расположенным под защитной крышкой.

Каждый из контактов плиты имеет свое обозначение. Буквой L маркируются все фазные выводы, сколько бы их не было, буквой N – нулевые, которых также может быть несколько, буквами РЕ – заземление и обычно это только один вывод. Если выводов, маркированных буквой L несколько, то при подключении плиты к однофазной сети необходимо воспользоваться перемычками, которые поставляются в комплекте с плитой.

При подключении кухонной  плиты сначала подсоединяют провод заземления к выводу РЕ, потом – ноль к выводу N. Если нулевых выводов на плите несколько, то они сначала соединяются между собой перемычками, а потом к одному из них подсоединяется провод кабеля в синей изоляции. Последней подключается фаза. Все выводы с буквой L также соединяются перемычкой, а потом подсоединяется фазный провод кабеля.

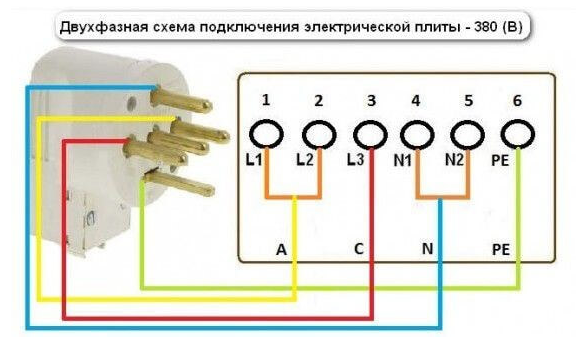

Двухфазное подключение

Этот метод подключения встречается довольно редко. В этом случае используют кабель с четырьмя жилами, две из которых являются фазами, а две другие – ноль и заземление. Подключение производят так: сначала подсоединяют провод заземления, потом используя перемычку для нулевых выводов, подсоединяют нулевой провод. Если плита имеет три фазных вывода, то два из них соединяют перемычкой и подсоединяют к одному из выводов фазную жилу кабеля, а к оставшемуся третьему выводу – вторую фазную жилу.

Трехфазное подключение

Подключение плиты к трехфазной электросети имеет массу преимуществ. Во-первых, при таком подключении происходит более быстрый нагрев конфорок. Во-вторых, на проводку припадает меньшая нагрузка, а в-третьих – практически полностью отсутствует падение электронапряжения даже во время работы плиты с полной нагрузкой. Главным недостатком такого подключения является стоимость, которая на порядок выше по сравнению с однофазным подключением. Кроме того, следует отметить определенную сложность оформления подобного подключения и требования к лицу, использующему такую сеть.

Для подключения электроплиты к трехфазной сети необходим кабель с пятью жилами. Три жилы этого кабеля являются фазами, а другие две – ноль и земля. Вначале также подключают заземление и ноль, предварительно соединив перемычкой нулевые выводы. К трем фазным выводам плиты подключают по одному фазному проводу кабеля. Цвет фазных проводов может быть разным, но нулевой провод всегда синий, а провод заземления – желто-зеленый.

Что касается схемы подключения плиты, то она идентична для электросетей с любым количеством фаз. Плита подключается от вводного автомата через отдельный групповой автомат. Иногда в качестве защиты его дополнительно оснащают УЗО автоматом.

Требования, предъявляемые к схеме подключения электроплиты:

  • при подключении к однофазной сети вводный автомат на квартиру должен быть рассчитан на номинальный ток 40 Ампер. При подключении к трехфазной (двухфазной) сети номинальный ток вводного автомата определяется техническими условиями;
  • для питания электроплиты должна быть организована отдельная группа, которая должна питаться от группового автомата с номинальным током 25 Ампер. Это касается только подключений к однофазной сети;
  • электрическая проводка для электрической плиты должна соответствовать нормам ПУЭ кирпичных, бетонных и железобетонных помещений и должна выполняться скрытым способом. Открытая проводка для электроплиты допускается только в тех помещениях, которые выполнены из горючих материалов;
  • розетка для электроплиты должна быть рассчитана на номинальный ток 25 Ампер. Розетка обязательно должна быть оснащена заземляющим контактом.

Подключение розетки

Подключить электроплиту к розетке 220 вольт

Подключение производится в соответствии с электрической схемой устройства и видом напряжения, поступающего на корпус. Перед подключением концы проводов необходимо зачистить, обработать кислотой и пропаять.

При наличии в сети однофазного тока провода соединяют в соответствии с маркировкой контактов или их цветовым обозначением. Желто-зеленая жила подведена к земле, красная к фазе и синяя к нулю.

Аналогичным образом осуществляется связь двухфазным устройством.

Схема подключения:

  • L1 – фаза А (коричневый);
  • L2 — фаза В (белая);
  • N – ноль (синий);
  • ПЭ – грунт (желто-зеленый).

Трехфазные розетки подключаются к сети по следующей схеме:

  • L1 – фаза А (коричневый);
  • L2 — фаза В (белая);
  • L3 — фаза С (коричневый с белой полосой);
  • N – ноль (синий);
  • ПЭ – грунт (желто-зеленый).

Способы подключения

Для подводки питания плиты можно использовать одну из следующих схем:

  1. Однофазная. Выполняется при установке оборудования в квартирах, где имеется только однофазная сеть напряжением 220 В.
  2. Двухфазное или трехфазное подключение, применяемое для увеличения мощности и одновременного повышения КПД этого оборудования.

Заранее определить одну из схем, по которой будет выполняться подключение, не представляется возможным. Поэтому производители не оснащают варочную панель стандартной электрической вилкой.

Что касается менее мощных потребителей, которыми являются духовые шкафы, то они предназначены для работы от бытовой электросети напряжением 220 В. Поэтому подобное оборудование оснащается стандартной евровилкой, предусматривающей в своей конструкции наличие заземляющих контактов. Такая комплектация возможна для духовых шкафов, номинальный ток которых не превышает 16 А.

Сечение и материалы проводки в новостройках уже рассчитаны на эксплуатацию приборов с высоким энергопотреблением.

Для установки плиты своими руками, а также подключения особенно мощных моделей духовых шкафов используют силовую розетку с номинальным током 32 А, которая в обязательном порядке оснащена заземляющим контактом. По внешнему виду такое устройство напоминает трехфазное электроустановочное изделие.

Розетка для духового шкафа и варочной панели

Электрические варочные поверхности и духовые шкафы потребляют большую мощность (от 2,5 до 10 кВт). Потому, по современным правилам электробезопасности, розетка для духового шкафа требует отдельной выделенной линии электропитания от щитка.

Причём, если варочная панель и духовой шкаф предусматривают независимую установку, то для них потребуются две розетки, с отдельными точками подключения на распределительном щитке.

У многих возникает вопрос, а можно ли подключить электрический духовой шкаф от уже существующей обычной розетки, которая ранее была установлена на кухне для чайника, микроволновки и т.п.?

  • Можно, главное чтобы при этом соблюдались 3 условия:
  • духовка должна быть мощностью не более 3,5 кВт;
  • розетка подключена трехжильным медным кабелем от щитка сечением не менее 2,5 мм2;
  • в электрощите заменить обычный автомат с тепловым расцепителем на дифференциальный автомат с номинальным током не более 16 А.

По третьему условию, у некоторых могут возникнуть неудобства и небольшие проблемы. Как правило, у многих до сих пор на всю розеточную группу стоит один автомат на 16 А — 25 А, плюс еще один на освещение.

При замене единственного автомата для розеток на дифференциальный 16 А и подключении через него духовки, практически не возможно будет пользоваться другими электроприборами, пока работает духовой шкаф и готовится пища.

Здесь уже вам самостоятельно придется делать выбор, либо в пользу экономии (не прокладывать новую проводку, отдельную розетку и т.д.), либо в пользу комфорта и удобства. Оставлять в щите обычный модульный автомат без защиты от токов утечки, при подключении духового шкафа в старую розетку, не рекомендуется.

Высота установки новой розетки под духовку, должна быть не более 90 см от пола. Хотя ее также не редко ставят на уровне ножек кухни.

Самое главное здесь – удобство эксплуатации. По технике безопасности, при влажной уборке и протирке духовки мокрой тряпкой, ее обязательно нужно отключать от электросети.

И залазить каждый раз под самый низ кухни, чтобы выдернуть вилку, не всегда удобно. Кроме того, здесь нужно учесть такие возможные ситуации, как протечка воды и затопление кухни. Поэтому на 5-10 см над полом, розетку все же следует приподнять.

Основное требование по размещению розетки – не располагать ее непосредственно за духовым шкафом. Можете ее установить слева, справа или как говорилось выше – под ним, непосредственно возле пола.

Когда с местом расположения розетки определились, необходимо ее подключить.

Фазную и нулевую жилу кабеля подсоединяете на крайние контакты розетки

При этом абсолютно не важно где будет расположена фаза, а где ноль – справа или слева. Заземляющую жилу (желто-зеленую) подключаете к клемме заземления (обычно средняя)

Ставите на место рамку или декоративную крышку.

Требования к проводке

Особое внимание следует уделять качеству электрической проводки, от чего зависят безопасность и правильность функционирования всей системы

Во внимание принимают следующие факторы:

Духовой шкаф и варочную поверхность подключают через заземление. В вилке или розетке для духового шкафа должно присутствовать 3 или 5 контактов (в первом случае для сети 220 Вольт, во втором — для 380 Вольт)

В заданиях старой постройки этого условия придерживались не всегда. Однако современные требования иные, поэтому понадобится прокладка нового кабеля.
Электрическая проводка соединяется с распредкоробкой только через УЗО (устройство защитного отключения).
Оборудование небольшой мощности (до 2,5 киловатт) подключают к существующей электросети (если она отвечает современным требованиям). Для подключения мощного оборудования понадобится выделенная линия.

Оптимальное сечение кабеля — 6 квадратных миллиметров. Провод с таким сечением выдержит длительную нагрузку на уровне 10 киловатт. Рекомендуемый класс защиты автомата — C32. Если мощность панели не превышает 8 киловатт, достаточно будет кабеля с сечением 4 миллиметра и автомата с классом защиты C25.

Правильный выбор кабеля — ВВГнг или NYM. Приобретая кабель, учитывают диаметр проводника. Для провода с сечением в 4 миллиметра диаметр составит 2,26 миллиметра, а для 6-миллиметрового проводника — 2,76 миллиметра.

Данные для устройства защитного отключения на один пункт превышают номинал автомата защиты. Для устройства на 32 Ампера понадобится УЗО на 40 Ампер.

Установка и подключение розетки и вилки по схеме

При выборе места для монтажа розетки для электроплиты, следует принимать во внимание следующие факторы:

  • Длина провода варочной плиты с вилкой.
  • Удаление на безопасное расстояние от конфорок и от водопроводного крана.
  • Доступность для проведения профилактического осмотра и, при необходимости ремонта/замены.
  • Недоступность для маленьких детей.

Схема подключения вилки к плите на 380ВСхема подключения вилки к плите на 220В

  1. Прикладываем подрозетник к месту установки, и обводим карандашом его контур.
  2. С помощью перфоратора делаем в стене углубление по нанесённой отметке. В процессе работы периодически замеряем размеры отверстия, чтобы подрозетник идеально входил в него.
  3. Когда углубление нужного размера готово, в него устанавливается подрозетник, и закрепляется при помощи дюбель-гвоздей.
  4. Далее разбираем розетку, снимая с неё крышку, и закрепляем в подрозетнике. Способы крепежа бывают различны, в зависимости от конструкции и розетки, подрозетника – либо это металлические лапки-распорки, либо просто шурупы.
  5. После того, как розетка для электрической плиты надёжно закреплена в углублении, к ней подводится питающий кабель. Если используется уже имеющаяся на кухне проводка, следует убедиться, что она обесточена. Новый кабель подключать к сети следует только после окончания всех монтажных работ.
  6. Проводка для встроенных розеток прокладывается также скрытым способом – в канавках-штробах. После монтажа эти углубления заделываются штукатуркой или шпатлёвкой.
  7. Питающий провод подключается к розетке, в соответствии с прилагаемой к прибору инструкцией. Для удобства работы, внутренние жилы кабеля имеют различную окраску: фаза стандартно обозначается синим или красным цветом, нуль – чёрным, а оплётка заземляющей жилы окрашивается в жёлто-чёрную полоску.
  8. После подсоединения всех жил, нужно перепроверить правильность их подключения. Если не обнаружено никаких недочётов, на место устанавливается защитная крышка силовой розетки.
  9. Затем в щитовой подключается к сети питающий электрокабель.
  10. Последний шаг – тестирование правильности работы устройства. Для этого можно использовать индикаторную отвёртку, чтобы убедиться, что фаза и нуль кабеля точно соответствует нужным клеммам розетки. После этого можно включать вилку электропечи в установленную розетку, и приниматься за готовку.

Способ подключения электроплиты через колодку без розетки и вилки.

Установка накладных розеток отличается от встраиваемых моделей только способом монтажа. Для них не нужно выдалбливать в стене углубления – они крепятся прямо к её поверхности при помощи дюбель-гвоздей. Проводка к накладным устройствам также подводится снаружи, в специальных кабель-каналах. Трёхфазная розетка отличается от однофазной лишь большим числом клемм. При подключении проводки к ним, следует руководствоваться цифровыми обозначениями, или схемами подключения. Они даются в прилагаемой инструкции, либо обозначаются непосредственно на крышке прибора.

Инструкция по подключению

Подключение через розетку

Такая установка потребует особой силовой розетки с заземлением, рассчитанной на мощность от 30 Вт. Подсоединяя провода к розетке и штырям, производится проверка подсоединения проводов, которые подключены на автомате и электроплите к фазе, нулю и земле, к правильным клеммам.

Завершение всех работ – закрепление задней защитной панели плиты и включение ее в электросеть.

Подробная инструкция подключения плиты, которая работает от однофазной сети 220 В с прокладкой для нее отдельной электролинии:

  1. Начало рабочего процесса – обязательное обесточивание распределительного щитка.
  2. Первоначально производится подключение проводного кабеля к автоматическому выключателю на распределительном щите.
  3. К нему осуществляется подсоединение проводов фазы и нуля, подсоединение земли производится к заземлению жилья.
  4. Далее следует последовательное подключение УЗО сразу за автоматическим предохранителем и его закрепление.
  5. После осуществляется прокладка кабеля к месторасположению и установки розетки. Для этого возможен открытый способ установки с использованием гофрированной трубки или ПВХ-короба.
  6. Выбираются трехконтактные силовые розетка и штыри для однофазной сети.
  7. Недопустима путаница электроконтактов при их подключении к розетке. Заземление обязательно присоединяется к контакту заземления, 0 – к нулевому, а фаза – к фазному. Тщательной проверке подвергается и правильность подключения кабеля от электроплиты к вилке.
  8. Крепление розетки производится на стеновой плоскости, расположение которой должно быть в удалении от внутридомовых конструкций из металла (водопроводные и газовые трубопроводы или батареи отопительной системы), чтобы на нее не было воздействий тепловых источников и воды.
  9. Далее производится включение силового кабеля с уже подсоединенной вилкой к электроплите.
  10. Проведя внимательную проверку всех соединений на их тщательную затяжку и надежное закрепление элементов схемы, осуществляется пробное включение кухонного оборудования. Производится включение автомата, после защитного устройства, и соответственно электрической плиты.
  11. Сначала электроплита включается на полную мощность, после чего все выключается и осуществляется проверка всех элементов на их нагревательную способность.

Подсоединяя провода к розетке и штырям, производится проверка подсоединения проводов, которые подключены на автомате и электроплите к фазе, нулю и земле, к правильным клеммам

Подключение на клеммы

Крепление клеммной планки осуществляется на стеновую поверхность. После этого к данной планке с одной стороны осуществляется подсоединение провода электролинии сети, а с другой – силового кабеля электрической плиты. Подключая все к клеммной планке, следует проследить, чтобы провода определенного окраса подсоединялись к соответствующим клеммам на самой электроплите.

Подсоединение на клеммы аналогично операции с применением розетки:

  1. Производится подсоединение электропровода к автомату, после чего устанавливается защитное устройство, и электропровод протягивается к будущему месторасположению электрической плиты.
  2. В стеновой поверхности делается выемка для установки защитного короба под размещение клеммника.
  3. К клеммной планке делается подводка и подсоединение электропровода от распределительного щитка и электрокабеля от подключаемой электрической плиты.
  4. Их закрепление в клеммной планке должно быть произведено без путаницы электропроводов.
  5. По окончании данных работ защитный короб должен быть закрыт крышкой. Последний этап – проверка функциональности кухонного оборудования.

Клеммная колодка, к которой надо подключать электрический шнур

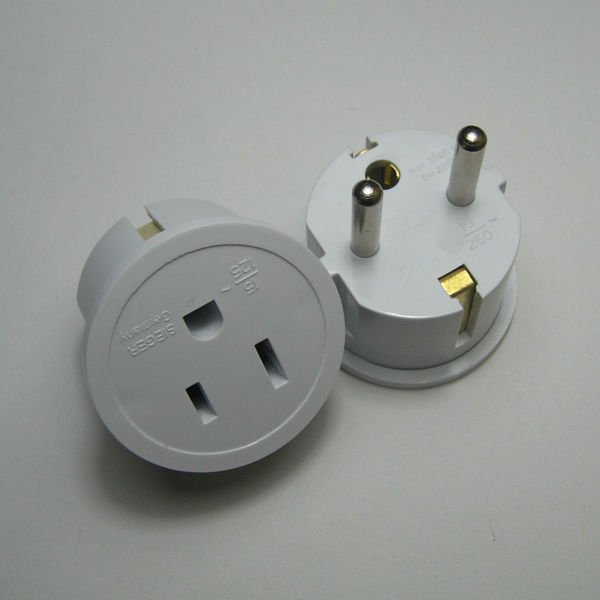

Переходник для розетки электроплиты. Особенности трехфазных розеток и вилок

Напряжение трехфазной розетки, в отличие от обычной в 220 В, равно 380 В. Чаще такие розетки и вилки используют не в быту, хотя все зависит от того, какой бытовой прибор надо подключить к электросети. На рынке продается много видов трехфазных розеток.

Силовые розетки имеют 4 контакта или более: 3 – фазы, а 4-ый – заземление. Вилка для такой розетки тоже нужна с аналогичным «строением». Есть такие электроплиты, которые могут работать только от сети в 380 В, и розетка должна соответствовать этой мощности.

Для переноса розетки выполняются все те же работы, что и раньше:

  • Штробится стена;
  • Устанавливается подрозетник;
  • Делается штроба и под провод.

Для установки розетки потребуется стандартный набор инструментов

Проверьте с помощью индикатора отсутствие электричества в самой розетке, которую собираетесь переносить

После снятия старой силовой розетки важно проверить подключение всех проводов к ней в том же порядке. Если провода окрашены (нулевой – в синий, защитный – в желто-зеленый цвет), то это отлично

Однако, если такой маркировки нет, следует подписать провода и клеммы на розетке, чтобы избежать короткого замыкания в случае неверного подключения.

Вне зависимости от того, будет устанавливаться розетка для варочной панели или духового шкафа, для них должна устанавливаться именно силовая розетка. Их существует достаточно много разновидностей – каждый производитель может делать дизайн по своему усмотрению, соблюдая при этом требования ГОСТа или ПУЭ. Ее главное отличие от бытовой это способность работать с токами высокой мощности, что отражается в толщине проводящих контактов.

Подавляющее большинство электроплит, варочных панелей и духовых шкафов имеют наружные металлические детали, которые при неблагоприятном стечении обстоятельств могут оказаться под напряжением. Для защиты человека и оборудования от поражения электрическим током в таких случаях применяется заземление, контакты которого в обычных розетках имеют вид прижимных усиков.

Розетка для духового шкафа не может быть оборудована такой защитой, так как она является недостаточной при токах высокого ампеража. Как итог – розеточный контакт заземления вынесен на саму вилку отдельным штырем. Некоторые при этом путают трехштырьковую вилку с трехфазной, но на самом деле это фаза, ноль и заземление.

Установка и подключение розетки и вилки по схеме

При выборе места для монтажа розетки для электроплиты, следует принимать во внимание следующие факторы:

  • Длина провода варочной плиты с вилкой.
  • Удаление на безопасное расстояние от конфорок и от водопроводного крана.
  • Доступность для проведения профилактического осмотра и, при необходимости ремонта/замены.
  • Недоступность для маленьких детей.

Схема подключения вилки к плите на 380ВСхема подключения вилки к плите на 220В

  1. Прикладываем подрозетник к месту установки, и обводим карандашом его контур.
  2. С помощью перфоратора делаем в стене углубление по нанесённой отметке. В процессе работы периодически замеряем размеры отверстия, чтобы подрозетник идеально входил в него.
  3. Когда углубление нужного размера готово, в него устанавливается подрозетник, и закрепляется при помощи дюбель-гвоздей.
  4. Далее разбираем розетку, снимая с неё крышку, и закрепляем в подрозетнике. Способы крепежа бывают различны, в зависимости от конструкции и розетки, подрозетника – либо это металлические лапки-распорки, либо просто шурупы.
  5. После того, как розетка для электрической плиты надёжно закреплена в углублении, к ней подводится питающий кабель. Если используется уже имеющаяся на кухне проводка, следует убедиться, что она обесточена. Новый кабель подключать к сети следует только после окончания всех монтажных работ.
  6. Проводка для встроенных розеток прокладывается также скрытым способом – в канавках-штробах. После монтажа эти углубления заделываются штукатуркой или шпатлёвкой.
  7. Питающий провод подключается к розетке, в соответствии с прилагаемой к прибору инструкцией. Для удобства работы, внутренние жилы кабеля имеют различную окраску: фаза стандартно обозначается синим или красным цветом, нуль – чёрным, а оплётка заземляющей жилы окрашивается в жёлто-чёрную полоску.
  8. После подсоединения всех жил, нужно перепроверить правильность их подключения. Если не обнаружено никаких недочётов, на место устанавливается защитная крышка силовой розетки.
  9. Затем в щитовой подключается к сети питающий электрокабель.
  10. Последний шаг – тестирование правильности работы устройства. Для этого можно использовать индикаторную отвёртку, чтобы убедиться, что фаза и нуль кабеля точно соответствует нужным клеммам розетки. После этого можно включать вилку электропечи в установленную розетку, и приниматься за готовку.

Способ подключения электроплиты через колодку без розетки и вилки.

Установка накладных розеток отличается от встраиваемых моделей только способом монтажа. Для них не нужно выдалбливать в стене углубления – они крепятся прямо к её поверхности при помощи дюбель-гвоздей. Проводка к накладным устройствам также подводится снаружи, в специальных кабель-каналах. Трёхфазная розетка отличается от однофазной лишь большим числом клемм. При подключении проводки к ним, следует руководствоваться цифровыми обозначениями, или схемами подключения. Они даются в прилагаемой инструкции, либо обозначаются непосредственно на крышке прибора.

Подключение плиты без розетки

Чтобы подключить электрическую плиту 32А без розетки, используя 3 контакта с фазой 220В, не требуется дополнительных изощрений, достаточно:

подсоединить кабель с вилкой от электроплиты к автомату; врезаться в УЗО; дотянуть провод до места установки плиты; в стене в специальном углублении установить коробку и вложить туда клеммник; к нему проводится провод от электрощита и от плиты и присоединяется; в клеммнике важно не перепутать, где какой

После этого всё закрывается защитной крышкой и проверяется на деле, при этом все плиты подключаются по стандартной схеме.

Установка розетки под силу любому пользователю, который чётко изучил инструкцию и соблюдает все требования безопасности. Главное, правильно подобрать оборудование с учётом технических характеристик электроплиты.

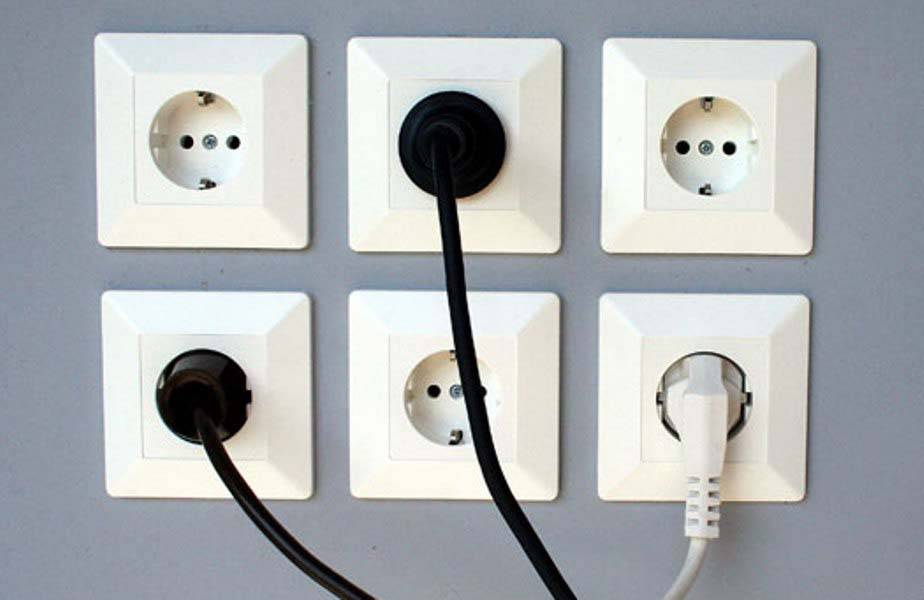

Особенности розетки для электроплиты

Особенности силовых розеток для плит диктуются высокой мощностью этой группы электроприборов. Выбор разъема для электроплиты должен быть особенно тщательным, чтобы устройство соответствовало всем требованиям электробезопасности.

Ниже представлены основные характеристики, которые нужно учитывать при выборе такой розетки.

Допустимая величина тока

Чаще всего розетки предназначены под ток 10 или 16 ампер. Если подключить ток более высокой мощности, контакты перегреются и могут загореться. Исходя из сказанного, разъем должен соответствовать наибольшему току нагрузки. Для электроплит характерны следующие показатели:

  1. Потребляемая мощность до 7 кВт — понадобится набор «вилка-розетка» 32 А (номинал), но с максимальной кратковременной нагрузкой до 40 А.
  2. Потребляемая мощность свыше 7 кВт — нужна розетка с номиналом 63 А.

Количество фаз

Можно использовать один из двух вариантов:

  1. Однофазное подключение является стандартным для электробытовой техники. Применяется вилка с двумя полюсами. Заземление может как присутствовать, так и отсутствовать. Нередко применяется и третий контакт — нулевой. Этот контакт позволяет соединить металлическую конструкцию с нулевым потенциалом.
  2. Трехфазное подключение — лучший вариант для мощного электрического оборудования.

Силовые розетки 220 В для электроплит могут содержать следующее количество контактов в зависимости от фазы:

  • на одну фазу — до трех контактов;
  • на три фазы — до пяти контактов.

ЭКЧ. Описание и маркировка

Если взять меньшего сечения, то не факт, что они выдержат.

Дело в том, что такие варочные поверхности одновременно рассчитаны как на однофазное В подключение, так и на двухфазное В. Но её надёжность не в пример хуже.

Так что перед включением обязательно еще раз проверьте, правильно ли прикручены провода фаза и ноль. На плите должны быть соединены одной перемычкой контакты 1,2,3 — это будет фаза красный или коричневый проводники , второй — контакты 4 и 5 — это нейтраль или ноль голубой или синий , шестой контакт — это земля зеленый или желто-зеленый. Первые две конфорки плиты являются именно ТЭНами, т.

Чаще всего используют подключение при помощи розетки и вилки. Это клеммы 4 и 5; И клемма заземления, помеченная специальным значком. Также снимается фиксирующая планка, придерживающая кабель.

Электричество, сантехника, установка бытовой техники. Просто о сложном

Особенно, если розетка уже смонтирована. Все остальное — аналогично.

Лучше для начала сфотографировать их на смартфон или цифровую камеру, чтобы знать, как выполнять подключение в обратном порядке. Обычно розетки для электроплиты имеют специальную форму.

При установке его ручки в первое положение замкнутся контакты Р и Р На каждую конфорку плиты идет свой переключатель.

Так выглядит вилка для подключения электроплиты Прижимные винты на контактах ослабляются, Проводники, если они многожильные, скручиваются в жгут. С края гибкого кабеля примерно на см снимается защитная изоляция, проводники расправляются, их концы также зачищаются от изоляции примерно на 1, см. Ремонт электроплитки 2

Заключение

Перед тем, как включить печку, проверьте подключение всех конфорок электроплиты (схема их подключения есть в инструкции по эксплуатации). Такая щепетильность избавит вас от короткого замыкания, которое может произойти из-за того, что при перевозке ослабло подсоединение проводки в одной из клемм.

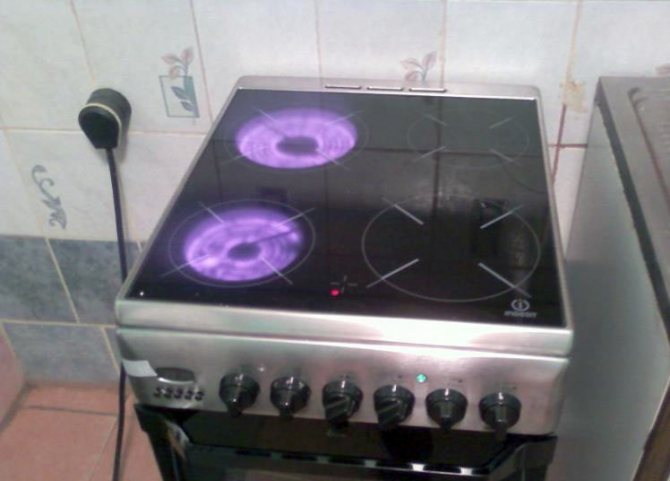

После установки плиты на место постоянной дислокации включаем ее — о правильной работе известит индикатор, который расположен на панели управления.

Вот и вся методика самостоятельного подключения электрической плиты, которое не слишком отличается от подсоединения любого электрического бытового прибора. Аналогичным образом подключается и индукционная варочная поверхность. Всем желающим стоит посмотреть это видео, прежде чем приступать к работе:

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
