Вариант № 1. Водяной насос для перелива воды

Примитивная конструкция для перекачки воды, которую можно собрать за 10 минут, послужит удобным подручным инструментом для работы в саду. Особенно это удобно, когда нужно многократно набирать воду из бочки вёдрами. По сути, это обратный клапан, закреплённый на трубке с отводом.

Для изготовления понадобится трубка, шланг и несколько горлышек от пластиковых бутылок в сборе.

Ход работы:

1. Из пробки вынимаем прокладку и подрезаем её на 2 мм меньше диаметра пробки, оставив нетронутым сегмент 3 мм.
2. Сверлим отверстие 10 мм по центру крышки.
3. Устанавливаем лепесток в крышку и вкручиваем обрезанное горлышко. Оно прижмёт оставшийся сегмент.
4. Вставляем клапан в трубку-шток и надеваем «юбку» из обрезанной пластиковой бутылки.
5. С обратного конца надеваем отводящий шланг.

Это устройство приводится в действие несколькими нажатиями по оси штока, когда заборная часть с клапаном погружена в воду. Далее жидкость пойдёт самотёком, пока есть перепад уровней. Затем воду можно поднимать, погружая шток в бочку.

Это единственное изделие с «отрицательной стоимостью». При его создании вы не только ничего не потратите (кроме времени), но и утилизируете с пользой бытовые отходы.

Обратный клапан своими руками. Пошаговое видео для сборки

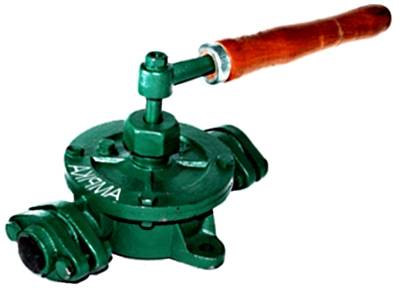

Конструктивные особенности

1. • Диаметр крепежных отверстий: 10 мм
2. Диаметр подключения к трубе: 1″
3. Диаметр подключения выходного шланга: 1″
4. Физические габариты: 1000x500x102 мм
5. Диаметр рабочего цилиндра: 9 мм

Цена ручного насоса

Цена зависит от количества приобретаемого изделия:

1. • Розница: 2800 рублей
2. Оптовая цена насоса: 2300 рублей

Приобретая ручной насос в нашей компании, вы получаете гарантию от производителя и право на послегарантийное обслуживание оборудования и замену его комплектующих. В случае необходимости за небольшую плату наши специалисты помогут Вам установить ручной насос на подготовленную скважину в самые кратчайшие сроки.

Ведущие производители погружных скважинных насосов

Одинаково заслуживают похвалы как отечественные, так и импортные насосные погружные устройства. Рассмотрим популярные зарубежные конструкции.

1. Grundfos. Известный бренд, специализирующийся на производстве насосной техники в Дании. Концерн изготавливает погружные и поверхностные модели. Главной особенностью изделий является применение в производстве нержавеющей стали.
2. Marina. Насосы данной торговой марки имеют центробежную внутреннюю конструкцию с единственным рабочим колесом. Такие приборы используют для наполнения объёмных резервуаров водой из колодцев и глубоких скважин.
3. Speroni. Эти агрегаты считаются достаточно дорогими. Они предназначены для перекачки только идеально чистой воды, которая подходит для питья. Это обусловлено тем, что внутри установлен сетчатый фильтр, который способен защитить внутренний механизм только от пород крупной фракции (до 3 мм).
4. Amarex. Агрегаты с нормальным всасыванием и одним рабочим моноблоком. Такие агрегаты могут быть одно- и многоканальными. Аппараты заявленной торговой марки оснащены защитой от взрыва, имеют асинхронный трёхфазный двигатель.

Как правило, продукция иностранных производителей отличается высокими показателями практичности. Разумеется, оборудование с множественными степенями защиты будет стоить в разы дороже, чем классические модификации устройств.

При откачке воды в течение часа разница статического и динамического уровня зеркала воды должна быть не более 1 м

Среди российских брендов, выпускающих глубинные скважинные насосы, стоит выделить:

• «Иртыш» (показатель плотности жидкостей должен быть не более 1100 кг/м³);
• «Малыш» (конструкции очень различаются по качеству в зависимости от городов, в которых размещены филиалы производителя. Положительными отзывами пользуются только те изделия, что произведены в Ливнах);
• «Джилекс» — модели, напоминающие китайские насосные агрегаты. Встречается несколько вариантов. Они различаются по мощности и способу эксплуатации.

Тем не менее, каждый из предложенных брендов предоставляет своим потребителям широкий ассортимент. Среди перечисленных производителей можно выбрать подходящий агрегат для индивидуальных условий применения.

Оптимальное рабочее давление в скважине должно быть в пределах 3 бар

НА ЗАМЕТКУ!

Для использования глубинных насосов следует учитывать, что статический уровень воды в скважине должен соответствовать характеристикам оборудования (смотрите на упаковке или уточняйте у консультанта).

Обзор существующих вариантов

Опираясь на достоинства и недостатки всех типов моделей ручных насосов, можно выбрать готовое оборудование в магазине или сделать подобную конструкцию своими руками.

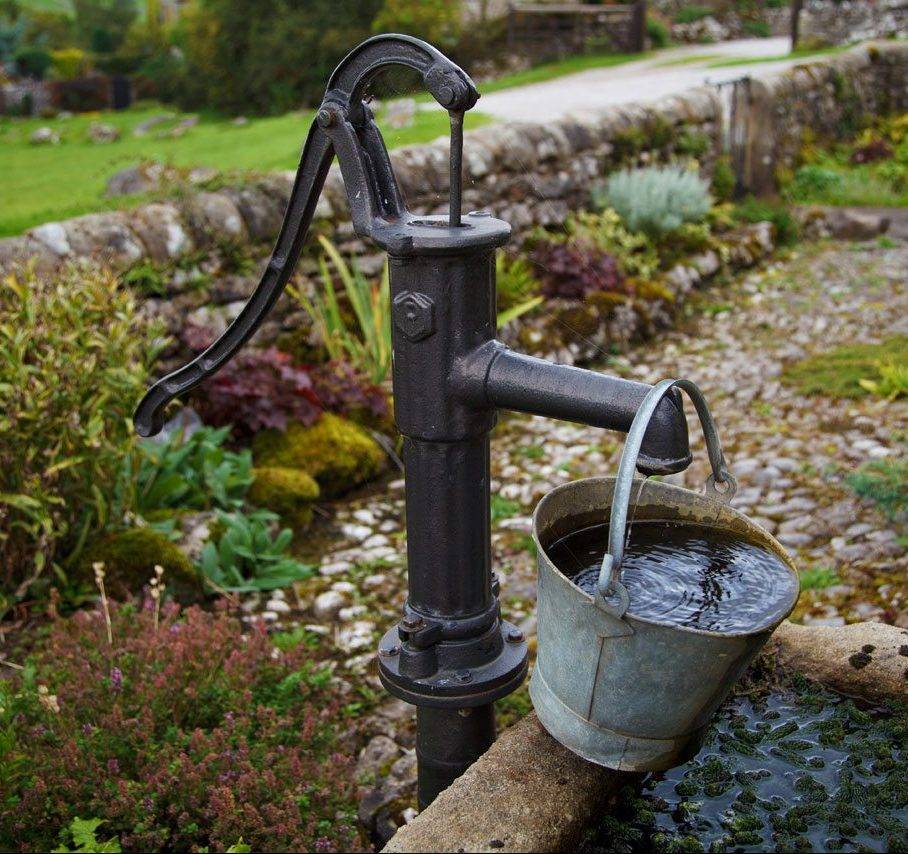

Готовые модели

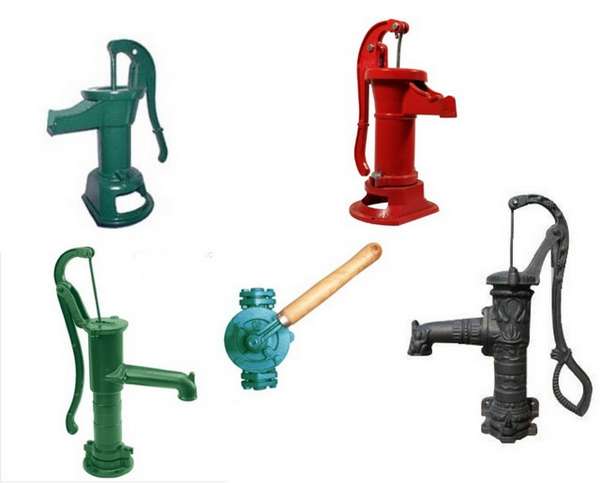

Среди готовых вариантов популярны несколько моделей.

• Скважинный ручной насос НР-3М. Сделана такая модель из ударопрочных полимеров, также в нем присутствуют детали из резины и загрунтованной стали. За полный цикл устройство производит 1500 мл жидкости. Глубина скважины для такого насоса может быть от двух до пяти метров (в последнем случае необходимо установить на нижнем конце обратный клапан). Масса прибора – 4600 грамм, а его стоимость – всего 2500 рублей.
• Насосная конструкция РН-01 НЖ. Его корпус сделан из нержавейки, другие детали из латуни, а также грунтованной и окрашенной стали. Глубина скважины может быть от 6 до 9 метров. Производительность за цикл равна 1000 мл. Прибор весит 8 кг и стоит 6500 рублей.
• Особая разновидность – чугунный насос типа BSD. Он имеет открытую конструкцию излива, сделанную в виде желоба. Допустимая глубина скважины – от 6 до 9 метров. За один цикл насос прогоняет 500 мл воды. Его масса равна 7 кг, а стоимость – 3200 рублей.

Кустарное изготовление: способы

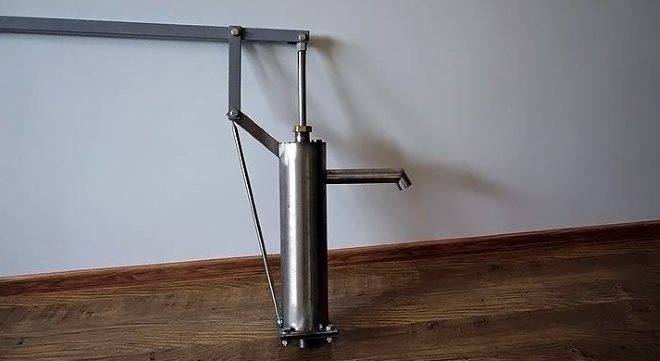

Существует ряд кустарных техник, которые позволят вам изготовить самодельный ручной насос. Чтобы любой из способов можно было осуществить грамотно, рекомендуется заранее составлять чертежи для будущей конструкции. Выделяют несколько методов кустарного производства.

Первый вариант

Изделие для прокачки скважины изготавливается из обсадной трубы и используется в качестве запасного варианта при отключении электричества. Чтобы нарезать металлические детали, следует использовать болгарку, также понадобится дрель, чтобы просверлить отверстия под крепежи. Металлическая деталь для каркаса должна иметь цилиндрическую форму, например, подойдет часть осадочной трубы.

Данный тип работ может выполняться только теми, кто имеет опыт в проведении сварочных работ.

Конструкция, помимо осадочной трубы, должна быть оснащена следующими элементами:

• нижняя крышка;
• два обратных клапана на патрубках;
• прокладка-уплотнитель из резины;
• поршень, закрепленный на штоке;
• крышка круглой формы (для цилиндра);
• рычаг из металла, сопряженный с крышкой;
• соединительные шпильки из металла.

Второй вариант

Возможно создание насоса с применением использованного огнетушителя в качестве насосной емкости. Такой прибор будет незаменим для очистки скважины от грязной воды и может устанавливаться на довольно большую глубину – до 15 метров.

Чтобы изготовить устройство, также необходимо использовать сварочный аппарат и инструмент для резки металла. Используя огнетушитель в качестве корпуса и другие запчасти, необходимо соорудить конструкцию со всеми элементами:

• специальной станиной, чтобы устанавливать насос в грунт;
• патрубком (наверху корпуса);

• сгоном на излив для подачи воды;
• сгоном на забор воды;
• ручкой, с помощью которой перетаскивают конструкцию;
• специальным уплотнителем, расположенным между корпусом и станиной;
• штоком, на который крепится корпус.

Типы ручных насосов

Для облегчения подъема воды из колодца используются насосы.Они бывают механическими и ручными, последние могут быть:

• Штанговые.
• Поршневые.
• Глубинные.

Хотя большой ассортимент помп и насосов для воды оттеснили ручные агрегаты на второй план, но их желательно иметь на каждом приусадебном участке. К тому же устройство несложно изготовить и самостоятельно.

Ручной насос штанговый

Схема штангового ручного насоса

На фото конструкция ручного штангового насоса включает в себя:

• Цилиндр насоса, позиция 1.
• Колонну водопроводных труб – 2.
• Комплект штанг – 3.
• Поршень – 8.
• Ручной привод, состоящий из штока поз. 6 и балансирующего элемента — 7.
• Специальным хомутом поз. 4 на конце обсадных труб крепятся водопроводные трубы. По колонне этих элементов насосный цилиндр идет в глубину колодца.

• Сальник насоса поз. 5 необходимо закрепить вверху водоподъемных труб.
• При опускании насосного цилиндра на требуемую глубину, на штангах поршень опускается так, чтобы до нижнего клапана цилиндра он не доходил примерно 60 миллиметров.
• Верхняя часть штанги крепится к штоку, проходящему через сальник, и соединяется шарниром с балансирующим элементом.
• В поршне поз. 8 в его середине выполняется проточка, куда устанавливается клапан поз. 9.
• Внешняя поверхность поршня закрывается уплотнительной манжетой из кожи или резины.
• При перемещении поршня вниз закрывается клапан поз. 10, а клапан поз. 9 открывается, и вода поступает в полость над данным поршнем.
• При перемещении поршня вверх поднимается за ним и вода, и в полость под поршнем будет идти вода из колодца, из-за разряжения воздуха. При этом всасывающий клапан открыт, а в закрытом состоянии находится поршневой клапан.
• По такому принципу выкачивается вода из скважины или колодца.

Ручной поршневой насос

Конструкция ручного поршневого насоса

Поршневые насосы для колодцев ручные применяются при залегании грунтовых вод до 8 метров. От уровня земли, в верхней части труб для подъема воды, их устанавливают на расстоянии от 70 до 100 сантиметров.Конструкция состоит из:

• Цилиндра, поз. 6.
• Поршня, поз. 7.
• В нем перемещается клапан поз. 8.
• Дисковый клапан поз. 5 устанавливается на дне цилиндра.
• Резервуар, поз. 10.
• Шток, поз. 9.
• Балансир, поз. 11.
• Обратный клапан, поз. 4.

Принцип работы устройства заключается в следующем:

• При перемещении поршня вниз закрывается дисковый клапан.
• Вода поступает в свободную полость из-под поршня сквозь открытый поршневой клапан.
• При перемещении поршня вверх закрывается поршневой клапан, а в резервуар поднимается вода.
• Под поршнем при этом создается разрежение воздуха, дисковый клапан открывается, а вода поступает в свободную полость под поршнем.
• Возвратно-поступательное движение создает в устройстве шток, шарнирно соединенный с балансирующим элементом.
• Откачивание воды из колодца происходит через обратный клапан. Он служит для совместной работы электронасоса и поршневого насоса.
• Такой цикл повторяется постоянно.

Глубинный ручной насос

Отличительной особенностью от предыдущего типа является:

• Шток, приводит поршень в движение. Он пропускается через выпускную трубу, установленную на верхней крышке.
• Шток и выпускная труба могут иметь большую длину и погружаться от уровня воды до 1,5 метров. Размер штока в отдельных случаях может достигать более 30 метров.
• Материалом для изготовления составляющих погружного насоса берутся дюралевые трубы, что уменьшает вес самой конструкции, имеющей повышенную прочность.
• Насос крепится над колодцем или скважиной, а с помощью простейшего рычага шток приводится в движение.

На что обратить внимание при выборе скважинного насоса

Размышляя над тем, какой насос лучше для скважины, обратите внимание на следующие критерии:

Производительность. Насос для скважины должен покрывать минимум 50 % общего потребления воды в системе водоснабжения (умывальники, душевая кабина, мойка и т.д.) и при этом не превышать дебита скважины (чтоб не высасывал воду из скважины быстрее, чем она туда набирается). Дебит скважины можно посмотреть в паспорте установки скважины. Из таблицы ниже видно, сколько в среднем потребляет воды каждая точка водоразбора. Предположим у вас в доме есть умывальник, душевая кабина, туалет и стиральная машина. Тогда ваш насос должен производить минимум (600+720+720+420)/2 = 1230 л/ч. Таким образом можно точно рассчитать погружной насос для скважины. Какой лучше будет для вас, будет зависеть от ваших условий.

Потребитель	Расход л/мин	Расход м³/час
Умывальник с раковиной	10	0,6
Умывальная раковина	10	0,6
Ванна/гидромассаж	18	1,08
Душ	12	0,72
Туалет	7	0,42
Биде	6	0,36
Стиральная машина	12	0,72
Кухонная мойка	12	0,72
Посудомоечная машина	8	0,48
Водоразборный кран 1/2″	20	1,2
Водоразборный кран 3/4″	25	1,5

Максимальный напор. Это высота, на которую насос может поднять воду. Однако максимальный напор определяет не только высоту, на которую агрегат способен «закинуть» воду, но и давление, которое будет на выходе в конкретном пункте водоразбора. Так давление для обычной мойки нужно меньше, чем, например, для душевой кабинки. Поэтому стоит брать с запасом в 10 — 15 %. Например, если у вас насос будет погружен на 20 м в скважину, а поднимать воду нужно будет на второй этаж на 6 м вверх, тогда стоит брать насос с максимальным напором не меньше (20 + 6) + (20 +6) * 0,15 = 29,9 м. Ближайшим будет устройство с напором в 30 м.

Максимальная глубина погружения. Здесь имеется ввиду глубина погружения под воду, а не вообще в скважину. Предположим у вас скважина общей глубиной 50 м, но от поверхности до зеркала воды 20 м. Значит у нас 30 м водного пространства, и если вы хотите опустить агрегат почти до самого дна, тогда его максимальная глубина погружения должна быть не меньше 30 м.

Длина шнура питания. Шнур питания должен быть длиной не меньше общей глубины скважины (если опускать будете к самому дну) плюс расстояние до розетки. На первый взгляд это может показаться мелочью, но практика показала, что многие покупатели ошибаются с длиной шнура и затем начинают добавлять кучу переносок.

Защита от перегрева. У всех погружных насосов хорошо организована система охлаждения, так как устройство помещено в воду. Однако в условиях экстремальной работы двигатель все же может перегреваться. Если планируете нагружать агрегат по полной, тогда лучше купить модель с термореле, которое отключит конструкцию при перегреве двигателя.

Защита от сухого хода. Эта функция отключит устройство, если уровень воды в скважине упадет до критического уровня, чтобы оно не работало вхолостую. Очень полезная функция, особенно в периоды сезонного падения уровня воды.

Напряжение. Большинство бытовых насосов работает от обычных однофазных сетей, напряжением 220 В. Однако есть устройства, которые запитываются исключительно от 380 В. В большинстве своем это профессиональные агрегаты, поэтому в быту применять их нецелесообразно

Однако обращайте на этот показатель внимание, чтобы нечаянно не купить трехфазную модель. Количество ступеней всасывания

Одноступенчатые аппараты имеют одно колесо вращения внутри корпуса

Количество ступеней всасывания. Одноступенчатые аппараты имеют одно колесо вращения внутри корпуса

По мощности и производительности они значительно проигрывают многоступенчатым агрегатам, однако и стоят гораздо дешевле. Если у вас большая глубина скважины или необходимо использовать воду для орошения полей, тогда вам подойдут многоступенчатые скважинные насосы. Какой марки выбрать устройство? Если хотите сэкономить, то берите отечественные агрегаты.

Вышеприведенные критерии помогают понять, как подобрать насос для скважины. Теперь посмотрим на рейтинг лучших моделей 2019 — 2020 года.

Виды скважинных насосов

Насосное оборудование подразделяется на два основных вида:

1. Погружные;
2. Поверхностные.

Они различаются, прежде всего, по месту размещения. Поверхностные располагаются в кессоне скважины или непосредственно в доме, погружные – размещаются в стволе обсадной трубы скважины, в массиве воды. Имеют они и конструктивные отличия – кроме основного типа, центробежных насосов.

Существуют другие типы механизмов – поршневые ручные, мембранные, насосные станции и так далее. По внешнему виду погружные насосы имеют форму цилиндра, поверхностные – корпус насоса с электродвигателем воздушного охлаждения.

Как сделать водяную помпу

В качестве ручного насоса может использоваться помпа. Ее тоже можно сделать самостоятельно. Скважина с ручным насосом в виде помпы имеет большую производительность по сравнению с обычным поршневым насосом. Чтобы изготовить подобное устройство, понадобятся:

• трубки медные толстостенные;
• клей эпоксидный;
• камера тормозная;
• шарик стальной;
• проволока медная.

Прежде всего необходимо найти или приобрести тормозную камеру от грузового автомобиля. Она может быть старой, но не полностью изношенной, или новой. Изделие необходимо аккуратно разобрать.

Затем нужно тщательно заделать все технические отверстия. При этом 1 вход для штока необходимо оставить. На противоположной стороне камеры нужно высверлить отверстия для клапанов

Работать дрелью нужно осторожно, чтобы не повредить основной корпус

Клапаны можно изготовить из медных трубок. Для чего отрезок медной трубки нужно рассверлить на 50% длины. Поперек полученного отверстия вставляется стальной шарик чуть большего диаметра. Сверху нужно припаять кусок медной проволоки.

Шарик — это своеобразный запирающий и открывающий клапан. При выкачивании он поднимется под давлением воды и откроет проход. Если надавить сверху, шарик проход закроет. Проволока будет удерживать шарик, не позволяя ему выпасть наружу.

Обратный клапан имеет аналогичную конструкцию. Только проволока припаивается к нему через пружину. Она будет прижимать шарик к отверстию. Подготовленные клапаны нужно установить на место. Их крепят посредством эпоксидного клея.

Резиновую мембрану в форме круга лучше всего сделать из автомобильной камеры. Диаметр заготовки определяется габаритами тормозной камеры.

В центре круга из резины необходимо аккуратно вырезать отверстие. К нему эпоксидным клеем крепятся с обеих сторон шайбы. Сквозь шайбы нужно провести штырь из металла. Для его крепления используют гайки.

Готовую мембрану нужно приклеить к тормозной камере с нижней стороны. Сквозь верхнее отверстие нужно вставить шток. На него припаивается ручка из подходящего материала.

Правильно изготовленная помпа работает эффективнее, чем поршневой насос. Долговечность устройства определяется качеством резиновой мембраны и устойчивостью металлических деталей к постоянному воздействию влаги.

Как сделать ручной насос

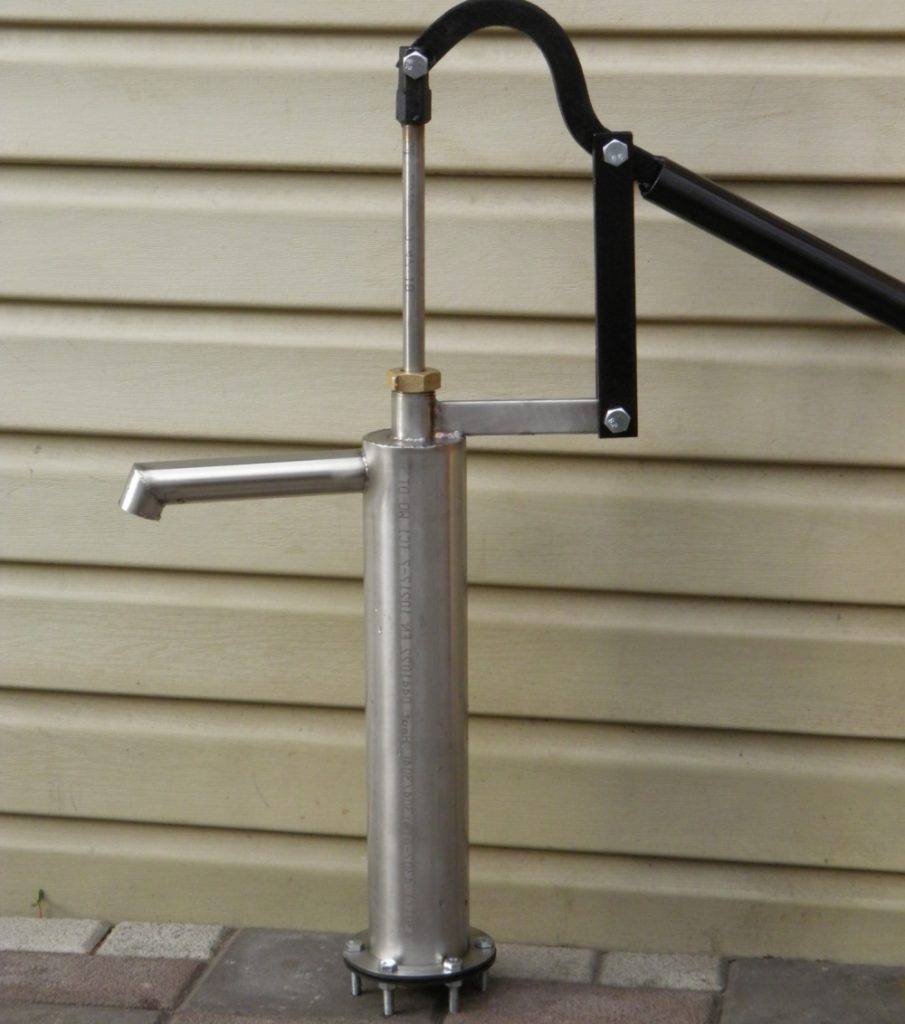

Чтобы сделать ручной насос для скважины своими руками, необходимо приготовить такие инструменты и приспособления, как:

• сварочный аппарат;
• электрическая дрель;
• набор сверл;
• токарный станок;
• шабер;
• измерительные устройства — рулетка, линейка;
• технический нож;
• напильник;
• молоток;
• отвертка;
• ветошь.

Корпус для ручного поршневого насоса можно сделать из фрагмента металлической трубы необходимого размера. Можно использовать для этого также корпус гидроцилиндра или гильзу дизельного двигателя.

Необходимые габариты корпуса:

• диаметр 8 и более см;
• длина от 60 до 80 см.

Для изготовления корпуса может понадобиться токарный станок. Обработанная с его помощью труба из толстого металла получится гладкой и аккуратной. Это необходимо для свободного движения поршня.

Снаружи корпус устройства может быть круглым, квадратным или многоугольным, что зависит от выбранной заготовки. Внутренняя поверхность цилиндра насоса должна быть абсолютно гладкая. Для этого производится специальная обработка шабером. Сбоку в корпусе в верхней его части необходимо сделать отверстие. К нему приваривается выводной патрубок. При изготовлении цилиндра насоса на его верхней части можно нарезать резьбу для крепления верхней крышки.

На противоположной от выводного сливного патрубка стороне трубы или цилиндра делается прорезь с отверстиями, в которую впоследствии будет вставляться шпилька, на которую устанавливается штанга — ручка.

Поршень ручного насоса можно изготовить из подручных материалов. Можно использовать нержавеющий металл, древесину или пластическую массу. При этом поршень должен двигаться внутри цилиндра насоса плавно и равномерно, без заеданий и перекосов. Кольцевидный уплотнитель из резины сделать обязательно.

Поршень нужно вставить в корпус и проверить, легко ли он двигается. Случайные дефекты необходимо устранить заранее. После этого можно скрепить поршень со штоком — стержнем, закрепленным в центре поршня. Для этого используется резьба и запирающая шпилька.

Крышка для ручного насоса может быть сделана из пластмассы или металла. Деревянную крышку лучше сделать из дуба или лиственницы. Она должна точно повторять форму отверстия и плотно закрывать его. Для дополнительной герметизации можно прикрепить уплотнитель.

Верхняя крышка должна иметь в центре отверстие для штока. Нижняя крышка оснащается запирающим клапаном, препятствующим вытеканию воды из цилиндра насоса.

Изготовлению обратного (запирающего) клапана следует уделить особое внимание

Это очень важно для нормального функционирования ручного насоса. Запирающий клапан предотвращает перетекание воды вниз к вводной трубе

Поэтому он должен быть изготовлен из достаточно прочного материала. Другой важный момент — тщательная притирка. Такой клапан не допустит просачивания воды в обратном направлении

Запирающий клапан предотвращает перетекание воды вниз к вводной трубе. Поэтому он должен быть изготовлен из достаточно прочного материала. Другой важный момент — тщательная притирка. Такой клапан не допустит просачивания воды в обратном направлении.

Мембранный клапан можно изготовить из куска резины повышенной прочности. Его устанавливают поверх входного отверстия. Для крепления используется клепка или винтово-гаечное соединение.

Шариковый запор лучше изготовить из пластмассы или металла. При наличии соответствующих навыков можно изготовить шариковый эбонитовый клапан.

Длина штока и выходного патрубка подбирается в зависимости от длины трубы насоса и глубины погружения насоса в скважину. К штоку через шарнир крепится ручка. Для этого на коротком плече штанги необходимо вставить болт через заранее просверленное отверстие.

Штанговый рычаг имеет на конце резьбу для крепления ручки насоса. С обратной стороны она крепится гайкой и стопорной шпилькой. Далее необходимо укрепить пружину на коротком конце ручки и на корпусе насоса. Это делается при помощи винта. Пружина будет обеспечивать подъем ручки, то есть возвращение ее в исходную позицию.

Вводная труба может быть сделана из такого материала, как:

• жесткая резина;
• металл;
• пластмасса.

Резиновый шланг обязательно армируется пружиной из нержавеющей стали. После изготовления и до его установки самодельный насос требуется проверить на воду. То есть необходимо временно закрепить его на монтажном столе или верстаке, опустить вводной шланг в емкость с водой и проверить качество работы соединений и узлов.

Что такое автоматика для скважины

Автоматические системы управления включают в себя электронику (реле давления, холостого хода, протока), манометр, гидроаккумулятор или модули, в которых эти элементы объединены – все они отвечают за оптимальное функционирование водопроводной магистрали.

В водоподающей линии автоматика выполняет следующую роль:

1. Управляет электронасосом, отключая его по мере наполнения магистрали. В высокотехнологичных системах вместо отключения используется регулировка его скорости вращения электродвигателя.
2. Защищает водопроводную магистраль от гидроударов и способствует созданию некоторого водного запаса при поломке оборудования или пропадании электричества.
3. Включает в себя защитные устройства для насоса, которые прерывают поступление на него электрического тока в случае отсутствия воды в источнике.

Рис. 2 Пример устройства скважинного водозаборного источника

Выводы и полезное видео по теме

Технические характеристики и особенности поршневого ручного насоса с чугунным корпусом.

Принцип работы механизма ручного насоса поршневого типа.

Как работает штанговый насос. Реальный пользователь демонстрирует процесс добычи воды из скважины.

Использование ручного насоса – удачный выход из положения для владельцев дачных участков или загородных домиков временного проживания. Оборудование стоит недорого, легко монтируется, не требует подключения к электросети и подает воду из источников глубиной от 5 до 30 метров.

Рычажный насос работает в любых погодных условиях и выдерживает интенсивную эксплуатацию. Может применяться для организации дополнительной точки раздачи воды на территориях, где основное водоснабжение находится далеко от мест полива.
