Станки для мастерской
Ниже будет описан общий принцип сборки станков для мастерской, который можно взять за основу, а сборку производить из доступных материалов.
Токарный по дереву и металлу
Стоит сразу сказать, что на таком токарном станке в домашней мастерской можно будет обрабатывать только небольшие металлические заготовки
Важной частью станка для мастерской, которая будет обеспечивать стабильность обработки, является станина. Ее можно изготовить самостоятельно или использовать заводскую
Для самостоятельного изготовления можно использовать профилированную трубу или прочный уголок. Два элемента размещаются на подходящем расстоянии и надежно закрепляются между собой поперечными элементами. Примеры конструкций станков для домашней мастерской видны на фото выше и ниже.
В качестве двигателя, который будет вращать деталь можно использовать агрегат от старой стиральной машины, насоса или какого-либо станка. В качестве задней бабки можно использовать мощный патрон для дрели. В этом случае в него можно будет вставлять конус или сверло, если это потребуется при обработке. Переднюю бабку можно приобрести заводскую или изготовить по образцу на фото.
В этом случае потребуется металлическая ось, лучше, если она будет изготовлена из закаленной стали. Необходимо два держателя с подшипниками под ось. С одной стороны фиксируется шкив, а с другой патрон, в который будет зажиматься заготовка. Двигатель на такой станок для мастерской устанавливается рядом с передней бабкой, а усилие передается через ремень. Скорость можно варьировать частотным модулем или перекидкой ремня по шкиву. Потребуется также опорный элемент, который изготавливается по схематическому рисунку, приведенному ниже.
Видео о самостоятельной сборке токарного станка по дереву есть ниже.
Фрезерный станок
Фрезерный станок для домашней мастерской также собрать довольно просто. Одним из вариантов является использование готового ручного фрезера, который является незаменимым для хозяина, который любит что-то делать из древесины в своей мастерской.
Для ручного станка можно изготовить специальный верстак в домашнюю мастерскую. На фото показан пример такого стола. По своей сути это небольшой стол, в котором есть отверстие для фрезы и крепление для самого фрезера. При желании сделать это в мастерской можно и на готовом верстаке
Важно подобрать наиболее удобное место для фиксации фрезера. Во время крепления необходимо правильно рассчитать максимальный вылет фрезы
При работе таким способом потребуется полностью поднимать заводскую опору на ручном фрезере. Включение и выключение можно реализовать через удлинитель с выключателем. Недостатком такого метода является необходимость ручной регулировки оборотов непосредственно на самом фрезере. Видео о самодельном фрезерном станке есть ниже.
Совет! При наличии двигателя требуемой мощности и частотного преобразователя можно соорудить стационарный фрезерный станок в мастерской.
Для этого двигатель закрепляется к нижней части стола. На вал двигателя монтируется патрон для фрезы. Подключение осуществляется через частотник, который будет варьировать обороты.
Сверлильный станок
В качестве сверлильного станка в мастерской можно использовать дрель. Но для этого ее необходимо правильно зафиксировать. Сделать это можно посредством держателя, который может быть стационарным для мастерской или переносным. Есть множество различных вариантов сборки такого держателя дрели для мастерской. Один из них приводится в видео ниже. Для сборки потребуются материалы, которые есть в шаговой доступности в каждом строительном магазине.
Циркулярная пила
Стационарную циркулярную пилу для мастерской можно изготовить похожим образом, как и держатель для ручного фрезера. Достаточно изготовить в столешнице прорезь для полотна плиты и монтировать ее, когда это потребуется. Единственным недостатком такого решения является уменьшение глубины реза. Исправить это можно установкой на металлическую столешницу, которая меньше по толщине. Видео о сборке такой конструкции есть ниже.
Самодельные станки и приспособления для домашней мастерской
Прежде чем подбирать комплект самодельных станков и приспособлений для гаража необходимо создать оптимальные рабочие условия. При этом размер помещения должен быть не менее 6 кв. м
Вы можете пристроить дополнительное помещение к гаражу или к дому. Важно определиться с тем, какие виды работ вы будете проводить, а также составить перечень оборудования и необходимых инструментов
Компактную мастерскую можно обустроить в гаражном помещении
Хранение некоторых видов инструментов удобнее всего организовать на стене. Это позволит сэкономить пространство. Также удобно использование стеллажей и полок. Чтобы сохранить полезную площадь, стоит сделать универсальные приспособления, которые объединяют несколько функций. Стол следует оборудовать выдвижными ящиками, а также применять его в качестве столярного верстака.
Эргономичный дизайн рабочего стола позволяет разместить максимальное количество предметов
При выборе самодельных станков и приспособлений для домашней мастерской можно подобрать мини оборудование разных типов. Для работы с металлами применяются такие варианты:
Вариант точильного оборудования
Профессиональный вариант подобной конструкции
Для обработки древесины используются разные самоделкины инструменты и приспособления своими руками. Чаще всего используются такие виды, как отрезной, токарный и шлифовальный. С их помощью можно выполнять все разновидности работ в домашних условиях. Для обработки древесины применяется такое оборудование:
Несложное отрезное оборудование
шлифовальное устройство. Самый простой вариант делается из устойчивого стола, вертикального шлифовального вала и электродвигателя. Используется абразивная лента, которой обрабатываются торцы заготовок из дерева.
Устройство для шлифовки
Полки для инструментов своими руками: популярные конструкции и изготовление
Стоит отметить такие варианты хранения инструментов:
- стеллажи;
- подвесные полки;
- настенные конструкции;
- полки в виде щитов, на которых можно закрепить мелкие инструменты.
Необычные полки для расположения инструментов
Щитовую полку под инструмент своими руками можно сделать так:
- выпилите из фанеры щит и сделайте разметку мест, где будут устанавливаться полочки;
- сделайте полочки с боковыми стенками, длина которых должна соответствовать длине щита;
- полки фиксируются на щите при помощи самонарезающих винтов;
- монтируются крючки, которые оснащаются специальной резьбой;
- выполняется установка кронштейнов на задней стороне щита.
Так можно выполнить простую щитовую конструкцию, которая позволит привести мастерскую в идеальный порядок
Ручная гладилка для бетона
Не менее, чем самодельные станки для домашней мастерской, важны приспособления для стройки и ремонта.
Каждый, кто хоть раз сталкивался с бетонными работами, знает, как сложно загладить свежеуложенную смесь до идеального состояния. Если на небольших площадях можно обойтись правилом, то при заливке площадки перед домом или стоянки для автомобиля, обычным инструментом не обойтись. На помощь приходит гладилка для бетона, которая за счёт длинной рукоятки (от 3 до 12 м) позволяет загладить бетон на большей площади, не наступая на разравниваемую поверхность.
Принцип действия такого приспособления, чем-то напоминающего швабру, прост. Есть рабочий профиль (его ещё называют «крылом»), закреплённый на длинной рукоятке. При движении от себя у гладилки, за счет редуктора, приподнимается противоположный от пользователя край. Т.е., за счёт угла наклона «крыла», гладилка скользит по бетону, а не собирает его перед собой. При движении к себе, наоборот, задирается сторона, обращённая к рабочему, и гладилка снова заглаживает бетон.
Несмотря на простоту приспособления, цену на него нельзя назвать гуманной. Именно это сподвигло ronik55 поделиться опытом своего отца, изготовившего гладилку для бетона, потратив всего 500 руб.

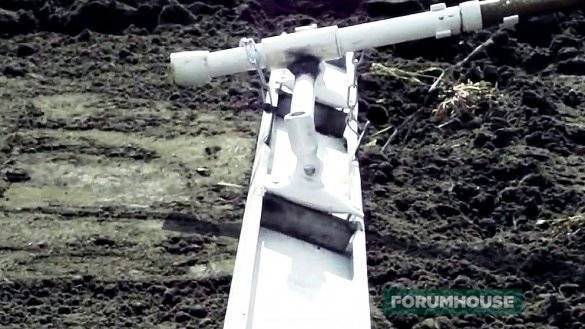

Следующие фото наглядно демонстрируют, как устроена такая гладилка. Берём металлический профиль (размеры зависят от заглаживаемой площади), привариваем к нему поперечные ребра жесткости, на которых, в свою очередь, закрепляются шарнирные узлы, сделанные из труб.
Самый главный элемент, за счёт которого меняется угол подъёма «крыла» — это вращающийся редуктор с цепью.
При вращении рукоятки цепь наматывался на трубу, и один край гладилки приподнимается.
Проведя гладилку до конечной точки, мы вращаем рукоятку в обратную сторону. Цепь снова наматывается, и приподнимается край гладилки, обращённый к пользователю.
Тянем гладилку на себя и повторяем все действия, пока не закончим работу.
Самая простая мышеловка в мире
Это название можно присвоить многим самодельным мышеловкам, изобретенными умельцами. Их объединяет одно – это гуманное обращение со зверьками, попавшими в ловушку. Устройство не убивает животное, а изолирует его. Несколько примеров, как сделать простую мышеловку:
Пластиковая воронка
Разрезают пластиковый 3 литровый баллон пополам. Отрезанную горловину переворачивают и вставляют её в нижнюю часть бутыли. На дно насыпают приманку (семечки, зерно и прочее).
Ловушку ставят вплотную предмету, по которому мышь могла бы взобраться. Грызун, провалившись в воронку, уже не может выбраться из бутыли.
Консоль
Конструкция представляет собой опрокидывающуюся площадку. Её делают из куска картона или пластика. Планку помещают на плоскости так, чтобы её половина повисала в воздухе.
На край консоли помещают приманку так, чтобы планка была на грани равновесия. Зверёк, дойдя до приманки, опрокидывает планку и падает вместе с ней в подставленное ведро.
Подвеска
На край стола кладут пустую пластиковую бутылку с приманкой на дне. К горлышку крепят шнур, проткнув пластик крючком из канцелярской скрепки. Другой конец шнура привязывают к какой-либо опоре.
Мышь, привлечённая запахом пищи, проникает в ёмкость. Бутылка опрокидывается под тяжестью грызуна и повисает на шнуре.
Где хранить инструменты?
Владелец частного дома может легко обустроить на своём участке помещение для мастерской. Всё зависит от его возможностей и нужд, от желания иметь разные инструменты для ремонта и приспособления, с помощью которых создаются полезные бытовые предметы.
Мастерскую размещают в отдельном помещении, чтобы шум от работы оборудования, не мешал окружающим. Очень часто используется для таких функций помещение гаража, в котором устанавливается приспособления и станки. Если полезной площади гаража недостаточно, к нему делается пристройка. Площадь помещения, отведённого под ремонтную мастерскую должна иметь площадь, не менее 5 квадратных метров.
Перед изготовлением самодельных приспособлений для домашней мастерской надо определиться с местами для их хранения. Когда вещи лежат на своих местах, экономится уйма времени на поиски. Очень удобны полки под инструменты, сделанные из древесины. Металлические изделия надёжны, но дорого стоят.
Чаще всего применяются варианты рационального размещения приспособлений:
- Полки настенные;
- Стеллажи для инструмента, изготовленного своими руками;
- Подвесные потолочные полочки;
- Щиты с крюками для подвешивания нетяжёлых инструментов.
Собрать такую комплектацию просто:
- изготовить 2 рамки из 4-х металлических уголков, соединённых болтами;
- рамки стянуть между собой;
- сделать полочки из любых материалов;
- стеллаж используют как стационарный, так и поставить на 4 колеса для удобства передвижения.
Полка-щит применяется для столярных и слесарных инструментов. Её лучше разместить над поверхностью верстака, чтобы во время процесса нужные предметы были рядом. Над рабочим столом желательно прикрепить дополнительное освещение. Рабочий стол можно укомплектовать выдвижными ящиками для хранения мелких инструментов.
Готовую деревянную конструкцию обязательно обрабатывают лаком или готовят на покраску. Так удастся избежать разбухания и гниения древесины.
Делаем столярный верстак своими руками по чертежам: видео-инструкция и фото-примеры
Среди распространенных приспособлений для столярной мастерской своими руками выделяют верстак. Прочный и габаритный стол, позволяющий надежно закрепить заготовку, полезен для качественной резки древесины и создания из нее различных элементов.
Пример столярного верстака
В комплектацию устройства входят:
- Рабочая поверхность. Для нее используют твердую древесину, чтобы увеличить срок эксплуатации приспособления. Толщина должна быть не менее 6 см.
- Опоры. Собирают из деревянных балок или металлических пластин. Главная задача – обеспечить устойчивость всему механизму.
- Тиски для закрепления изделия. Если стол будет длинным можно установить сразу двое тисков.
- Ящичек для инструментов. Полезное углубление или выдвижная конструкция, обеспечивающая быстрый доступ к необходимым небольшим деталям.
Покупной складной верстак для работы
Чтобы самостоятельно собрать столярный верстак для своей мастерской, стоит выбрать чертеж, закупить материал для работы.
Чертежи столярного верстака своими руками
Перед покупкой материалов для сборки собственного верстака, стоит задуматься о подробном чертеже. В него должны входить размеры самого станка, желательно отметить габариты используемых материалов и их количество.
Например, готовый чертеж складного верстака своими руками может выглядеть так:
Пример чертежа складного верстака
Какую бы модель для создания вы ни выбрали, учитывайте несколько особенностей рабочего стола, обеспечивающие удобство резки древесины:
- рост и длина рук мастера: от этих параметров зависит высота и ширина столешницы;
- какая рука рабочая: располагать тиски справа или слева;
- какие заготовки будут изготавливаться: выбор формы стола;
- какую площадь в помещении отводите для верстака.
Учитывая все эти параметры, вам будет легче определиться с чертежами столярного верстака и размерами станка. Вот несколько интересных примеров:
Вариант с размерамиС установкой тисковПодробное описание к чертежуУниверсальный домашний верстак
Инструкция по сборке деревянного верстака своими руками
Можно купить верстак деревянный в магазине или через интернет-каталоги, но дешевле сделать его самостоятельно. Возьмем за основу простой вариант с типовыми размерами столешницы: длина – 150-200 см, ширина 70-120 см.
Работа по изготовлению будет включать несколько этапов:
Когда конструкция собрана, установите на нее тиски. Чтобы полностью понять, как собрать столярный верстак своими руками, посмотрите видеоматериал:
Изготовление столярных тисков для верстака своими руками
Профессиональные «самоделкины» собирают не только столы для работы, но и тиски своими руками по чертежам. В любую конструкцию такого зажима будут входить несколько элементов:
- Опоры, где каждая приходится губкой для зажима.
- Двигающаяся зажимная губка.
- Направляющие из металла. По ним двигается губка.
- Ходовой винт, для перемещения элементов.
- Воротка. Необходима для вращения винта.
При изготовлении самодельных тисков своими руками можно использовать различные подручные материалы. Например, есть вариант конструкции из профильной трубы. Для этого приготовьте несколько отрезков трубы разного размера, стальную шпильку с крупной резьбой и гайки двойные.
Инструкция по созданию верстальных тисков из профильной трубы:
А также посмотрите видео «тиски своими руками в домашних условиях»:
Чертежи слесарного верстака своими руками из металла
Слесарный металлический верстак больших отличий от столярного не имеет. В основе жесткий металлический, а не деревянный каркас. К нему крепятся тиски, а весь верстак рассчитан на выдерживание силы удара кувалдой.
Вариант домашнего металлического верстака
Металлические верстаки своими руками могут иметь одну, две или три тумбы, а также не иметь полочек и ящичков для мелких деталей. По прочности для работы в гараже можно сделать обычный стол из металла толщиной до 5 мм и усиленную конструкцию, где применимы листы от 10 до 30 мм.
Вот несколько полезных чертежей для изготовления металлического верстака для своей мастерской:
Простой вариант слесарного верстакаГабариты самодельного инструментаСовмещение верстака и стола для работыЗакрепленные тиски
Резать металл
Многие мастера, работая с болгаркой, понимают насколько проще резать металл, используя самый примитивный станок. Работа проходит быстрее и легче, а линия реза качественнее.
Отрезные дисковые станки — полезные приспособления в гаражах или мастерских. Они быстро порежут любые металлические изделия, под разными углами. Основание, на которое устанавливается устройство, должно быть жёстким. При смене диска возможность этого приспособления расширяется, и работать можно будет с любыми материалами.
Каркас самого простого станка можно соорудить из трубки, впоследствии служащей удобной ручкой. С одной стороны на неё поперёк приваривается планка с отверстиями. Это понадобится для крепления болгарки. На всю основу прикрепляют подвижный вал, эта часть прикрепляется к полу. Второй конец прикреплён к пружине, возвращающей конструкцию в первоначальное состояние.
Различное оборудование
Кроме самых востребованных в стране экземпляров самодельного оборудования, встречаются и более редкие, но тоже нужные приспособления: установки для загиба труб разных размеров, станки для тонкой обработки по дереву, мотокультиватор и другие.
Плазморез — прибор для нарезки цветных металлов используется в серийном производстве, на крупных заводах. Но в небольшой мастерской его можно смастерить из инвертора. Это поможет в последствие вырезать несколько нужных деталей в гараже. Процесс изготовления такого приспособления непростой, но для «кулибиных», разбирающихся в принципе работы аппарата, сложности не будет.
Практически всё оборудование, которое могло бы пригодиться в домашних мастерских, реально возможно соорудить своими руками. Сколько разных садовых приспособлений, без которых очень сложно ухаживать за огородом, деревьями, землёй, делается самостоятельно. Это и мотокультиватор, и газонокосилка, и аппарат для рытья скважин. Главное — это желание и руководство к действию.
Самодельный циркулярный пильный станок
Отрезной станок из болгарки, сделанный своими руками, не уступает некоторым образцам заводского изготовления. Болгарка представляет собой довольно мощную ручную циркулярную пилу.
Станок на основе болгарки выполняет точные резы пиломатериалов и металлопрофиля. Для его изготовления понадобится сам электроинструмент, сварочный аппарат и металлопрофиль.
Пошаговая инструкция сборки станка
- К отрезку трубы приваривают две металлические планки, в которых просверливают монтажные отверстия.
- Соответственно, в кожухе болгарки тоже делают два отверстия.
- Планки прикручивают болтами к кожуху.
- Делают станину станка из металлического листа с приваренными снизу опорными уголками.
- Сваркой крепят к станине вертикальный отрезок уголка, в котором просверливают отверстие.
- К нижнему концу рычага приваривают отрезок уголка и просверливают вместе с трубой насквозь.
- Болт продевают через отверстия и гайкой затягивают шарнирное соединение вертикальной стойки с рычагом. Дополнительно устанавливают контргайку.
- В вертикальном положении рычаг болгарки принимает устойчивое положение.
- В месте соприкосновения пильного диска со станиной делают пропил, чтобы диск мог полностью разрезать заготовку.
- Ручку электроинструмента переставляют на конец рычага.
- В качестве дополнительных приспособлений, на станине устанавливают поперечный и угловой упор.
При необходимости электроинструмент снимают со станка и используют циркулярную пилу в ручном режиме.
Самодельная лучковая пила
Лучковая пила удобный инструмент для распиловки стволов деревьев и пиломатериалов. Конструкция пилы простая, сделать ручной инструмент своими руками несложно. Для этого нужно приготовить инструменты и материалы:
Инструменты
- дрель;
- пила-ножовка;
- стамеска;
- молоток;
- нож.
Материалы
- шнур;
- деревянная рейка 20 х 40 мм;
- шплинты – 2 шт.;
- черенок ø 10 мм;
- пильное полотно;
- морилка;
- лак по дереву.
Пошаговая инструкция по изготовлению лучковой пилы
- Рейку распиливают на три части (две вертикальные боковые планки и среднюю горизонтальную планку).
- В боковых ручках стамеской делают пазы.
- На концах средника стамеской вырезают выступы под пазы.
- Средник соединяют с боковыми ручками.
- В местах соединений просверливают сквозные отверстия. В них забивают деревянные шплинты.
- Шплинты образуют шарнирные соединения. Это нужно для подвижности нижних концов боковых реек при натяжении полотна.
- В нижних концах боковин делают пропилы – параллельно среднику.
- В отверстия пильного полотна вставляют короткие болтики и затягивают их гайками.
- Полотно заводят в пропилы таким образом, чтобы болты оказались снаружи конструкции.
- На верхних концах ручек вырезают круговые канавки.
- На концах двойного шнура делают петли, которые одевают на канавки.
- Между тетивами шнура вставляют черенок, длинный конец которого упирается в средник.
- Тетиву пилы закручивают с помощью черенка, добиваясь нужной степени натяжения пильного полотна.
- Древесину покрывают морилкой и двумя слоями лака.
- После высыхания лака пила готова к работе.
Принципы оснащения домашней мастерской, подготовительные мероприятия
Прежде чем приступить непосредственно к техническому оборудованию, следует сделать несколько общих замечаний по соответствующему специализированному помещению:
- Удобно, когда мастерская размещена в отдельном здании. Это подразумевает достаточный простор, отсутствие лишних беспокойств, возможность полноценного оснащения вентиляцией и другими инженерными системами.
- Если комната находится в пристройке, или цокольном этаже, ее надо хорошо изолировать от жилой зоны.
- Площадь стандартной мастерской не должна быть менее 6-7 м. кв. Высота – достаточная для свободного прохода и максимального уровня поднятого инструмента (от 2, 5 м и более).
- Здесь пригодятся качественные системы вентиляции, отопления, освещения. Каждую инженерную систему следует рассмотреть отдельно, чтобы исключить чрезмерные затраты в период эксплуатации.
- Необходимо убедиться в том, что электрической мощности достаточно для бесперебойного питания всех станков по дереву для домашней мастерской.
Следующая группа практических рекомендаций дополнена поясняющими фотографиями.
Чтобы обеспечить эффективное поглощение звуков, применяют специальные материалы для обивки стен, потолка
Спектр излучения светильника на верстаке должен приближаться к естественному солнечному свету
Применение такого источника снизит утомляемость, поможет сохранить хорошее зрение. Предпочтительно установить светодиодный прибор. Он не нагревает окружающее пространство, как обычная лампа накаливания. В отличие от газоразрядного аналога, его трудно повредить механическим воздействием.
Надо создать проходы, достаточно широкие для свободного перемещения и удобного расположения на рабочем месте
План мастерской и состав оборудования определяют с учетом характеристик изделий, которые будут здесь создаваться
Модернизация молотка
Частое явление – это выпадение деревянной ручки из гнезда молотка. Один из способов создания надёжного крепления ручки – в верхнем торце ручки делают пропил. Держатель вставляют в гнездо молотка. Пропил заполняют клеем «Момент». В паз вбивают деревянный клин.
Чтобы во время работы не искать гвозди, и тем более – не держать их зубами, снизу в ручку молотка вклеивают круглый магнит. Гвозди на магните всегда будут под рукой работника. Опасно случайное выпадение молотка из руки на высоте. Чтобы такого не случилось, в ручке просверливают отверстие, через которое продевают шнур. В петлю продевают пояс работника.
Модуль для производства бетонных винтовых опор
Начнем мы с инновационной идеи, которая в скором времени перевернет представление людей о способах монтажа заборов и фундаментов для бань, беседок и домов. Речь идет о бетонных винтовых опорах. Себестоимость такой опоры в разы ниже металлической сваи, при практических одинаковых характеристиках.
Бетонные опоры не подвержены коррозии, проще монтируются и не выдавливаются морозным пучением.
Такие опоры удешевляют монтаж забора и делают его более быстрым и надежным.
Продавать опоры можно через строительные базы, одна база в день продает по 15-20 опор. Плюс авито, договоренности со строительными бригадами и тд.
Требования для организации производства просто минимальны.
Один человек может за считанные минуты залить 25 опор.
Модуль для производства опор занимает всего 1 кв.м., стоит 350 тыс. рублей, и может окупиться всего за один месяц.
Оборудование состоит из бетономешалки и компактного модуля с опалубками, с помощью которого можно отливать 50 свай в сутки.
Изделия можно производить любой длины. 3х-метровые с несущей способностью до 25 тонн можно применять на тяжелых домах.
Узнайте, если на строительных базах вашего города еще нет такого продукта, то это просто отличная возможность стать первым.
Узнать подробности и приобрести оборудование можно на сайте terravint.ru.
