Фундамент из блоков ФБС своими руками

Распространенные ошибки при укладке блоков

Эта информация направлена в первую очередь новичкам, чтобы акцентировать их внимание во избежание опасных ситуаций

ОшибкиЧто делать для их предотвращения
Некачественная организация песчаной подушкиУплотнение бетонной подушки необходимо выполнять тщательно, послойно, используя речной песок и смачивая его
Образование пустот и отверстий, не предусмотренных проектомПодобные бреши ведут к разрушению изделия. Поэтому эти щели заполняют бетоном или кирпичом, не нарушая целостность блока, а сверху нанести раствор. Но прежде всего нужно строго следовать инструкциям по возведению сооружений
Превышение угла по горизонтали более чем на 2°, а по вертикали – на 3°Это необходимо контролировать в течение всей работы специальными маячками, шнурами и уровнями
Сооружение фундамента без учета будущих коммунальных сетейЭтот вопрос решается на стадии закупки специальных для этого блоков

Некоторые рекомендации по укладке ФБС

Не следует пренебрегать гидроизоляцией, которая будет предохранять бетон от разрушения под действием попадающей влаги. Для этой защиты используется рубероидное покрытие или тщательное битумное промазывание основания со всех сторон. Для утепления выбирается экструдированный пенополистирол или пенопласт, которые наклеивают снаружи и внутри.

Вышерассмотренная технология применяется чаще всего для мелкозаглубленного фундамента из ФБС. Если материал нужно уложить в пучинистый грунт, будет правильно делать монтаж по такой схеме:

  • траншею копают на 0,4 м;
  • на дно укладывают подушку твердого щебня и песка толщиной 0,3 м;
  • монтируется арматура и сверху заливается раствор высотой 0,1 м;
  • после застывания стяжки размещают промазанные битумом блоки;
  • сверху делают еще один армирующий бетонный каркас.

Иногда в целях удешевления строительства легких сооружений без подвала и при необходимых почвенных условиях допускается «прерывистое» основание. Суть его заключается в размещении ФБС на расстоянии друг от друга в 0,7 м, но не больше. Экономия материалов при этом достигает 20 %. Но данная схема годится только для одно- и двухэтажных зданий.

Типы

Блоки используются для создания двух конструкций:

  1. Ленточной.
  2. Столбчатой.

 В первом случае элементы монтируются рядами. Как это делается — рассмотрим далее. Ленточное основание из ФБС в один ряд создаётся для небольших зданий (например, малогабаритной дачи)

Если нагрузка предусматривается посерьёзнее, и фундамент строится двух- или трёхрядным, важно составить проект так, чтобы швы между блоками не совпадали (как, например, при кладке кирпичей). Столбчатый вариант можно возвести на монолитной плите

Особенно актуально это для габаритных двухэтажных коттеджей или, например, больших бань. Правда, в этом случае строительство фундамента обойдётся намного дороже. Если же вы собрались возводить небольшой щитовой или каркасный дом (хозяйственную постройку, баньку или жилое здание) на грунте, мало или вовсе не склонному к пучению, то монолитная основа для фундамента будет ни к чему.

Фундамент из ФБС блоков, технология

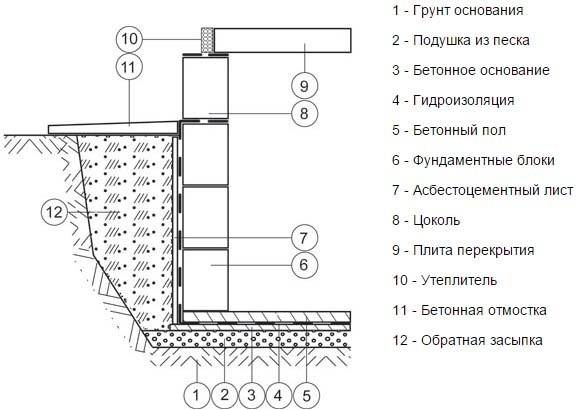

Что такое фундамент из ФБС? Технологическая схема производства работ по строительству зданий из блоков предусматривает ряд последовательных мероприятий. Сначала выкапывается котлован, представляющий собой траншею. Для того чтобы исключить неудобства во время обустройства фундамента, следует знать размеры стройматериала, а также выкопать широкую траншею. Дно котлована очищается до породы, при этом неровности сглаживаются таким образом, чтобы основание стало ровным. Далее осуществляется засыпка основания песком.

Подготовительные работа по возведению фундамента

Для обустройства песчаного основания берется деревянный брус 50-100 мм по высоте. Насыпь осуществляется шире фундамента на 200 миллиметров. Для проверки ровности поверхности используется деревянный брус, заготовленный заранее. После установки бруса внутренняя часть рамки засыпается смоченным песком, либо проливается водой после засыпки и уплотняется. Начальный ряд укладывается шире основной части, что необходимо выполнять в целях увеличения площади основания. Для этого допускается применение фундаментных плит ФП. Также в качестве альтернативы возможно использование заливки основания монолитным ленточным фундаментом. Промежуток между плитами достигает 700 миллиметров. Первый ряд блоков укладывается так, чтобы вертикальные швы располагались над подушками.

Укладка фундаментных  блоков

Для начала укладки фундамента из блоков ФБС необходимо определится с методом монтажа. Неправильно проведенная работа приведет к некачественному результату! Руководствуясь чертежом, специалист производит установку кольев, после чего по ним натягивается нитка. В целях упрощения укладки, прежде всего блоки, расставляются по пересечениям и в углах. Далее квалифицированный строитель заполняет вертикальные швы раствором, после чего следует утрамбовка землей.

Если все этапы осуществляются правильно, соответственно строгим требованиям технологии, между блоками возникнет пространство, которое в дальнейшем надо залить бетоном и выровнять. Выравнивание производится до получения между блоками монолитной вставки. Слой раствора должен быть не менее 15 миллиметров толщиной (между верхним и нижним рядами). Если говорить о вертикальных швах, то они должны перевязываться слоем бетона определенной марки. В целях усиления перевязки между рядами применяется арматура. Выполняя кладку бетонных блоков необходимо сделать отверстия, которые будут служить для отведения канализационных стоков и подвода воды.

Монтаж фундамента из блоков

Схема устройства столбчатого фундамента из ФБС.

Прежде всего нужно рассчитать необходимые параметры здания, его размеры и массу и в соответствии с этим выбрать тип фундамента, ленточный или столбчатый. При этом вопрос, как сделать фундамент, обязательно должен учесть свойства почвы, на которой будет вестись строительство. Если она имеет достаточно хорошую несущую способность, можно ограничиться столбчатым основанием, если же не слишком надежна, лучше сделать ленточный. После этого можно выкапывать ямы или траншею под основание. Глубина их должна быть ниже уровня промерзания почвы в период зимних морозов примерно на 25-30 см.

На дно ямы или траншеи насыпается слой щебня толщиной 10 см, а на него 5 см крупнозернистого песка, который поливается водой и плотно утрамбовывается. Поверхность после этого нужно тщательно выровнять, устранив все перепады высоты, и проверить с помощью строительного уровня или нивелира. В качестве нижнего слоя гидроизоляции на поверхность в 2 слоя заливается битумная мастика или бетонная стяжка толщиной не менее 2 см. После этого можно начинать кладку блоков.

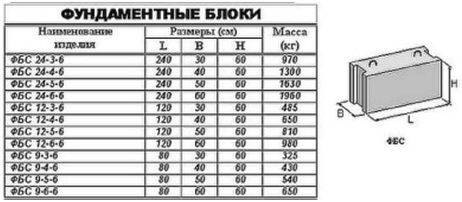

Таблица размеров и веса бетонных блоков ФБС.

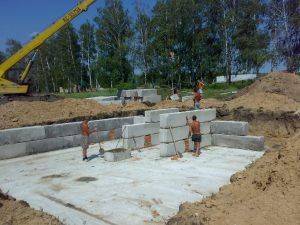

Начинать укладывать блоки необходимо, начиная с углов будущего строения. У ленточного фундамента сначала полностью выкладывается нижний ряд. Все ряды выше кладутся вперевязку, чтобы стык между блоками нижнего ряда упирался в середину верхнего. Скрепляются между собой вертикальные швы кладочным цементным раствором, а горизонтальные при этом еще дополнительно армируются. Выше первого ряда обязательно должны оставляться в кладке отверстия для вентиляции. Верхние ряды ленточного фундамента могут играть роль цоколя здания, возвышаясь над землей.

Гидроизоляция фундамента из блоков ФБС производится не только снизу, но и по всей внешней вертикальной плоскости. Для этого можно использовать современные разновидности мастики или просто полиэтиленовую пленку. Поверх нее кладется утепляющий слой, в качестве которой лучше всего взять плиты пенополистирола. На верхний ряд блоков кладется еще один слой гидроизоляции, а затем армированная бетонная стяжка. После этого можно класть несущие стены.

Размеры элементов

Заводы ЖБИ производят изделия стандартных размеров. Толщина блоков подобрана так, чтобы можно было без проблем опереть на них кирпичные стены любой толщины. ниже приведены варианты размеров во всех измерениях.

Таблица с размерами элементов

  • 600 мм;
  • 300 мм.
  • Длина:
  • 900 мм;
  • 1200 мм;
  • 2400 мм.

Толщина:

  • 300 мм (под стены толщиной 250 мм);
  • 400 мм (под стены 380 мм);
  • 500 мм (под стены 510 мм;
  • 600 мм (под стены 640 мм);
  • 700 мм (под стены 770 мм).

В частном строительстве применяют несколько типов блоков. Для устройства ленточного сборного фундамента чаще всего используют только два вида:

  • ФБС — фундаментный блок строительный сплошной. Когда говорят о таком типе блока, то подразумевают, железобетонный (с армированием) элемент без пустот. Это прямоугольные блоки разных размеров, имеющие на верхней поверхности монтажные стальные петли. Иногда в боковых гранях сформованы вертикальные каналы, которые при строительстве заливаются раствором. Из этих блоков складывают ленту фундамента.
  • ФЛ — блоки-подушки. Имеют вид трапеции. Укладываются на подготовленное основание и служат для увеличения несущей способности фундамента.

    Типы фундаментных блоков, которые нужны будут для сборного ленточного фундамента

Размеры и типы блоков регламентируются ГОСТом 13579-78. Для частного застройщика важны в основном размеры и эксплуатационные характеристики. На фото ниже приведена часть норматива, в которой определяются типы и размеры блоков.

Выдержка из ГОСТа, нормирующего размеры фундаментных блоков

Маркировка по ГОСТу

Чтобы легче было ориентироваться в спецификации, в названиях блоков тем же ГОСТом заложена информация о их размерах и типе.

Сначала идет название. Далее — цифры, описывающие геометрию в дециметрах;.

  • первая — длина (9, 12,24);
  • вторая (через тире или точку) — ширина (3,4,5,6);
  • третья — высота (3,6);

    Маркировка бетонных фундаментных блоков

Если длины и ширина встречаются любые, то высотой ФБС обычно делают 580 мм (в маркировке «6»). Изготовить блоки высотой 280 мм могут под заказ.

Далее, после цифр идет буквенное обозначение типа использованного бетона:

  • Т — тяжелый (цементно-песчаная смесь с щебнем). Самый тяжелый блок высокой плотности. Именно этот тип используют при строительстве фундаментов.
  • П — пористый с заполнителем из керамзитобетона. Имеют меньший вес, но и меньшую прочность, также более гигроскопичен.
  • С — из силикатобетона (основное вяжущее — известь). Этот тип блоков боится намокания, потому при строительстве фундаментов не используется.

Например, ФБС 24.4.6 -Т расшифровывается так: прямоугольный блок из железобетона высокой плотности. Длина 2380 мм, ширина 400 мм, высота 580 мм. По аналогии вы сможете расшифровать и другие обозначения.

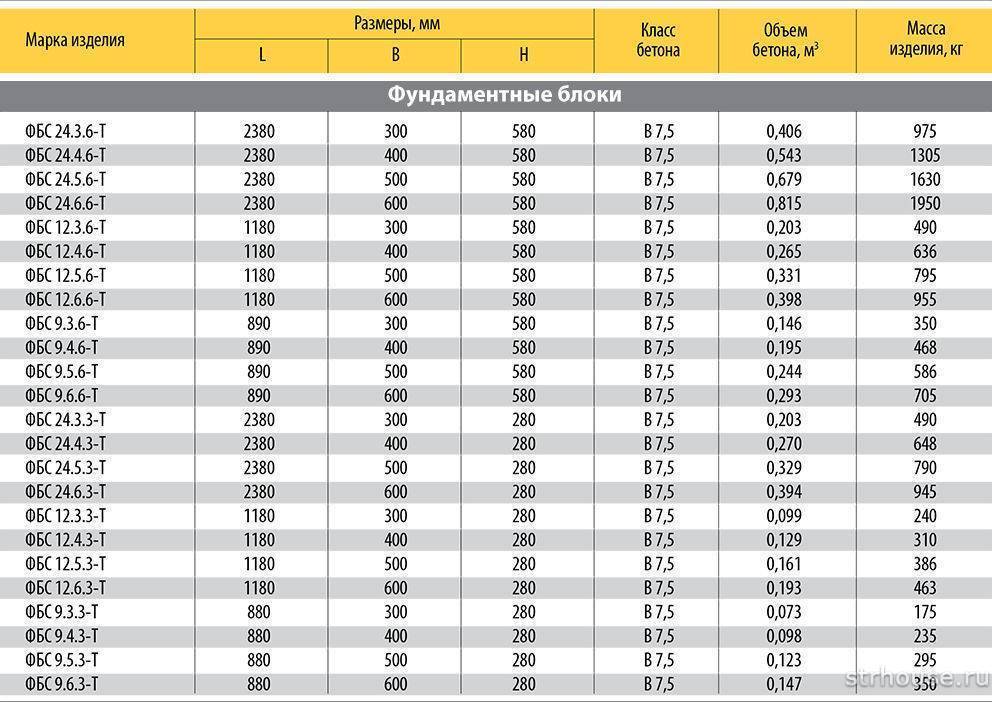

Размеры блоков ФБС по ГОСТу

Этапы строительства

Укладка основания

После завершения подготовительных работ можно переходить непосредственно к строительству фундамента. На начальном этапе потребуется провести укладку основания, для этого зачастую осуществляют монтаж бетонной подушки, но гораздо более предпочтительным вариантом является создание легкой конструкции, состоящей из арматуры, щебня и песка.

Процесс ее укладки выглядит следующим образом:

Первоначально готовится необходимо количество арматуры в зависимости от размеров фундамента. Также потребуется одна машина песка и такое же количество щебня 20-40 фракции.
Внутри котлована осуществляется разметка мест для укладки подошвы

Для этого по всему периметру роется траншея, особое внимание уделяется ее стенкам: они должны быть максимально ровными.
На дно подготовленной траншеи засыпается песок, после чего он подвергается обильному увлажнению и качественной утрамбовке.
Щебень засыпается вторым слоем, его точно также потребуется дополнительно утрамбовать.
После проведения всех описанных действий можно приступать к монтажу опалубки и вязке арматуры.

Возведение стен

Остальные строительные работы, заключающиеся в строительстве опалубки и возведении стен, должны быть проведены в соответствии со следующей схемой:

  1. Для строительства опалубки готовится необходимое количество обрезных досок, их толщина должна составлять не менее 25мм.
  2. Доски устанавливаются в вертикальном положении по всему периметру фундамента. Во время этого процесса следует пользоваться гидроуровнем и постоянно выравнивать конструкцию.
  3. Внутри надежно натягивается шнур, необходимый в последующем для проверки уровня залитого раствора.
  4. Заливка подушки будет осуществляться при помощи автоматическогобетоносмесителя. Сразу после этого залитый слой накрывается пленкой, продолжение строительных работ последует только спустя неделю, но в это время бетон будет нуждаться в постоянной проверке и увлажнении.
  5. Через неделю нужно убедиться, что подушка является полностью застывшей – тогда можно будет приступать непосредственно к установке блоков.
  6. Для перемещения блоков и их установки в необходимых местах потребуется использовать подъемный кран; монтаж отдельных элементов осуществляется при помощи специального кладочного раствора, рекомендуемая марка – М100.
  7. Финальный этап при строительстве фундамента заключается в монтаже гидроизоляции. Чаще всего применяется специальная мастика, поскольку технология работы с ней отличается своей простотой. При возведении здания в регионах, где происходит частое и обильное выпадение атмосферных осадков, рекомендуется осуществить монтаж дополнительного слоя непосредственно под установленными блоками. Для этого используется подходящий листовой материал, хорошо подобные функции выполняет рубероид.

Практичные рекомендации по строительству

Чтобы добиться желаемого качества строительных работ и обеспечить продолжительную эксплуатацию фундамента, следует придерживаться дополнительных рекомендаций:

  • Если строительство проводится на вздувающихся грунтах, необходимо использовать блоки ФБС повышенной прочности. Это позволит избежать разрушения фундамента из-за температурных деформаций почвы во время морозов.
  • Необходимо контролировать толщину слоя цементного раствора, которым скрепляются между собой отдельные блоки. Этот параметр должен составлять не менее 15 мм.
  • При создании армопояса нежелательно делать длительные перерывы и поэтапно заливать бетонную смесь в опалубку. Наилучшие результаты достигаются, когда армирующий пояс обустраивают за один заход.

Основные типы

Применение блоков фбс при строительстве фундамента требует правильного выбора основного типа конструкции блоков.

По своей конструкции фундаментно – строительные блоки можно разделить на:

  • Сплошные. Представляют собой единую квадратную конструкцию. Для достижения ее наибольшей прочности она дополнительно армируется. Блок изготавливается из раствора бетона. Данный тип считается наиболее прочным и долговечным.
  • Монолиты со специальными устройствами. Представляют собой также бетонные монолитные армированные конструкции. Однако для удобства их соединения они снабжены специальными пазами. Их также рекомендуется использовать для монтажа различных коммуникационных систем.
  • Пустые блоки. Конструкция данных устройств подразумевает пустое пространство внутри. Такая конструкция значительно облегчает общий вес блока. Однако, этот фактор наиболее снижает его прочность. Поэтому данный тип конструкций не рекомендуется для применения при строительстве больших многоэтажных зданий.

Стоимость материалов и работ

Если завод бетонных блоков находится далеко от места строительства вашего дома, то покупка блоков может обойтись слишком дорого

Основное влияние на цену ФБС-блоков оказывают их технические характеристики. Стоимость может варьироваться от 400 до 4000р. Также на цену оказывают влияние следующие факторы:

  1. Количество приобретаемого материала.
  2. Место, где совершаются покупки.
  3. Изготовитель продукции.

Если желаете сэкономить, рекомендуем перед покупками тщательно изучить предложения в интернете,не забывая при этом о качестве покупаемой продукции, и остановиться на наиболее приемлемом варианте. Покупка б/у блоков может стать выходом при небольшом бюджете, смотрите об этом в видео:

Производить работы с помощью ФБС-блоков можно своими руками или же есть вариант воспользоваться помощью профессиональной бригады. В первом случае понадобится хотя бы минимум практики в таких работах, поскольку в таком деле желательно не допускать много ошибок, иначе они могут отразиться на полученном результате.

Привлечение профессиональной бригады потребует от вас дополнительных вложений, однако при этом риск допущенной ошибки будет сведен к минимуму.

Пошаговая инструкция по монтажу

Перед началом строительных работ потребуется выполнить комплекс подготовительных мероприятий:

  1. геологические изыскания;
  2. подготовка чертежей;
  3. нанесение разметки с соблюдением пропорций проектным значениям.

После этого наступает этап земляных работ на местности.

Подготовка траншеи

Сначала рабочие снимают плодородный слой почвы, после чего обустраивают котлован или траншею, глубина которой должна быть больше уровня промерзания грунта.

Как правило, под ленточный сборный фундамент требуется 2-2,5 м глубины, если только это не мелкозаглубленная разновидность. Дно выравнивают, после чего переходят к следующему этапу.

Подушка

На подготовленное дно траншеи засыпают песчано-гравийную смесь, формируя подушку толщиной 30-40 см. Засыпку выполняют частями: сначала размещают слой речного песка на 15-20 см, после укладывают такое же количество щебня (для работ используется материал средней фракции).

Каждые 10 см подвергаются утрамбовыванию с помощью виброрейки, в некоторых случаях работы проводятся вручную.

Формирование подошвы и укладка блоков

Под фундамент может устанавливаться подошва из ФБС; ее разновидность зависит от типа грунта.

Например, на плотной почве можно сделать ее сборной, а при пучинистом или слабом грунте лучше отдать предпочтение более дорогой, но надежной монолитной конструкции.

Для строительства зданий из каркасно-щитовых материалов можно обойтись без подошвы, но тогда потребуется уложить на песчаную подушку кладочную сетку.

После обустройства подошвы наступает этап непосредственно укладки блоков. Их монтируют с углов здания, между плитами натягивают жесткий шнур для выравнивания кладки.

Между собой блоки скрепляют цементным раствором, верхние и нижние элементы обязательно подвергают обвязке. Для заполнения вертикальных швов применяют бетон М-100 или тот же раствор.

Последующий ряд всегда должен идти в противоположном направлении от углов и внешней кладки к внутренним перегородочным конструкциям.

Завершающие этапы

После кладки требуется выполнять гидроизоляцию: для такой работы обычно используются жидкие составы на основе мастики.

Средство наносят на внешние поверхности основания, равномерно промазывая конструкцию, особое внимание надлежит уделять стыкам. Если гидроизоляционный слой будет слишком тонким или неравномерным, бетонная поверхность станет впитывать почвенную влагу, что приведет к преждевременному разрушению фундамента и самого здания

Кроме этого, может потребоваться теплоизоляция конструкции, особенно если планируется, что в здании будет обустроено цокольное помещение. Монтаж изоляционного материала выполняется чаще всего с внутренней стороны, для этого обычно используют рулонную продукцию или керамзит.

Как сделать столбчатый фундамент для бани из блоков?

Блоки для столбчатого фундамента

Столбчатый фундамент для такого лёгкого строения, как баня, может подойти даже лучше, чем ленточный. Правда, в этом случае нужно использовать не блоки под маркировкой ФБС, а простые бетонные фундаментные блоки, габаритами 20х40 см или других доступных размеров. Их укладку вполне можно провести своими силами, без привлечения подъёмной строительной техники. Порядок и техника проведения этапов работы остаются такими же, как и при строительстве ленточного фундамента, только блоки, соответственно, выкладываются не в линию, а столбиками, как показано на рисунке. Следует помнить, что столбик должен обязательно состоять из двух блоков — ни в коем случае нельзя выкладывать только одну стопку блоков друг на друга.

Незаглубленный столбчатый фундаментПодробная схема устройства каждого столбика фундамента из блоков

Столбчатый фундамент пригоден как для стабильных, так и для пучинистых грунтов, только схема его устройства немного различается. На прочных каменистых грунтах с наружной стороны фундамента устраивается бетонная отмостка, а с внутренней стороны проводится обратная засыпка изъятым грунтом. На пучинистых неустойчивых грунтах обязательно проводится финишная засыпка гравием или щебнем. Кроме того, в этом случае значительно увеличивается толщина гравийной подушки под фундаментом.

Строительство столбчатого фундамента из блоковОбвязка из деревянного бруса

Для получения дополнительной информации просмотрите видео о строительстве фундаментов из блоков ФБС.

Что такое блоки ФБС

ФБС – фундаментный блок сплошной – недорогой и надёжный материал, созданный для возведения стен и оснований зданий. Такие конструкции изготавливаются в заводских условиях из армированного железобетона, что позволяет им отлично переносить самые высокие нагрузки.

Все ФБС имеют форму параллелепипеда, а в торцевых частях имеют небольшие формовки, которые при монтаже заполняются бетонной смесью для лучшего соединения между собой. Основание из ФБС часто применяют в строениях с подвалом, так как заливка стен подвала из монолитного бетона потребовала бы привлечения квалифицированных рабочих, строительства опалубки, траты средств на покупку бетона. Напротив, для монтажа сборного фундамента требуется привлечение крана или погрузчика и пары рабочих, которые согласно схеме произведут раскладку блоков. Часто такая работа занимает всего один день.

Стоимость ФБС колеблется от 1000 рублей до 10000, в зависимости от марки бетона, размера и типа блоков, способа их изготовления и самой компании-производителя.

Размеры ФБС конструкций для фундамента стандартизированы. Такой подход позволяет произвести набор блоков под необходимую раскладку фундамента без необходимости подрезок (что является очень трудоемкой процедурой).

Сортамент самых популярных блоков ФБС представлен в таблице:

Помимо этого, существует дополнительно две разновидности ФБС:

  1. ФБВ – блоки с полостями для перемычек и коммуникаций;
  2. ФБП – блоки с полостями, пустыми снизу.

Для сравнения стоимости фундамента из блоков и монолитной ленты можно использовать онлайн калькулятор.

Виды фундамента из ФБС-блоков

Пример ленточного фундамента

С помощью блоков ФБС возможно построить столбчатый и ленточный фундамент. Два этих вида являются наиболее популярными. Это объясняется простотой работы и невысоким ценником.

Для экономии из ФБС лучше возводить столбчатый фундамент. Его нередко применяют для работ в трудных условиях, таких как высокий уровень промерзания почвы или ее кислотность. Он прекрасно подойдет и для постройки щитового дома или же помещения из дерева.

В таблице, представленной ниже, можно ознакомиться со всеми вариантами габаритов фундаментных блоков.

Перед тем, как возводить ленточный фундамент, понадобится изготовить подушку для фильтрации. Для этого вам потребуются слой песка около 5 см и слой щебня примерно 10см. После укладки его необходимо утрамбовать, полить водой и заново выполнить трамбовку.

Пошаговая инструкция по монтажу

Важнейшим этапом строительства фундамента из ФБС является грамотное проектирование.

Такую работу следует поручать профессиональным строителям, экономия на услугах специалистов может привести к серьезным последствиям, вплоть до преждевременного перехода здания в аварийное состояние.

На подготовительном этапе выполняется:

  • разработка чертежей;
  • проводятся необходимые расчеты;
  • составляется четкий план работ.

Непосредственно перед началом строительства необходимо:

  • подготовить стройплощадку,
  • убрать мусор и лишнюю растительность,
  • обеспечить беспрепятственный доступ для заезда спецтехники на территорию.

Земляные работы

Блоки могут укладываться в траншеи или котлован (если в здании планируется обустроить подвал). Ширина траншей высчитывается не по размерам ФБС, а по основаниям монолитных подушек, поскольку они являются более широкими.

Перед началом земельных работ необходимо выполнить разметку:

  1. определить углы здания,
  2. обозначить их маяками,
  3. между ними протянуть прочный шнур.

Глубина траншей и котлованов может составлять 1000-1400 мм. Это зависит от количества рядов блоков ФБС, уровня промерзания грунта и других факторов, учитываемых при разработке проекта.

Устройство подушки

Чтобы исключить вероятность проседания фундамента и стен здания, на дне траншей и котлованов обустраивают подушки.

Для их создания используют песок (нижний слой толщиной до 200 мм) и щебень (засыпается поверх песка таким же слоем).

Материалы необходимо засыпать поэтапно, через каждые 10 см нужно утрамбовывать пласты, чтобы придать им необходимую плотность.

Трамбование целесообразно выполнять при помощи специальной виброплиты. Чтобы добиться более качественного уплотнения и ускорить процесс, следует обильно увлажнять материал.

Обустройство подошвы

Подошву, на которой в дальнейшем будут установлены блоки ФБС, можно изготовить двумя способами:

  1. из готовых блоков ФЛ;
  2. путем создания монолитной конструкции.

Первый способ более простой и менее затратный. Блоки ФЛ чаще используют на плотных малоподвижных грунтах. Изделия размещают поверх подушки, после чего заполняют бетоном швы между ними.

Поверх гравийно-песчаной подушки создают опалубку из обрезных досок, внутри нее размещают арматурных каркас в два уровня (верхний и нижний). Далее опалубку заполняют бетонной смесью, марка которой выбирается индивидуально для каждого проекта.

Когда бетон наберет заданную прочность (1-2 недели), можно приступать непосредственно к монтажу ФБС.

Укладка блоков

Для установки ФБС используется автокран, поскольку ручная кладка невозможна из-за большого веса изделий (1-2 тонны, в зависимости от размеров).

Блоки укладываются на цементный раствор, которым также заполняют и вертикальные швы между элементами.

Монтаж ФБС начинают с угловых зон. По первым установленным блокам протягивают шнур, который используют для более ровной установки следующих блоков.

Создание армопояса

Когда все блоки ФБС установлены по периметру фундамента, необходимо подготовить армирующий пояс. Этот конструктивный элемент служит для упрочнения основания и повышения его прочностных характеристик.

Первый этап – создание опалубки. Для этого поверх блоков ФБС устанавливаются обрезные доски, которые необходимо надежно закрепить между собой.

В опалубке устанавливается арматурный каркас из стальных прутьев толщиной не менее 12 мм. Количество арматуры и размеры ячеек, образуемых продольными и поперечными металлическими стержнями, определяется при разработке проекта. В большинстве случаев устанавливается от 2 до 4 продольных прутьев.

Завершающий этап – заливка бетонной смеси в опалубку. После ее затвердевания деревянный каркас демонтируют.

Обустройство гидроизоляции

Железобетонные блоки ФБС чувствительны к воздействию грунтовых и атмосферных вод, поэтому создание гидроизоляционного слоя является обязательным этапом строительства фундамента.

Допускается использование любых подходящих материалов – как рулонных, так и жидких.

Во многих проектах применяются битумные мастики, которые легко наносятся на боковые поверхности блоков и обеспечивают надежную защиту от влаги.

С этим читают

Описание строительных блоков 20×20×40

Строительным материалом для возведения столбчатого фундамента являются бетонные блоки габаритами 20×20×40, представляющие собой монолитные изделия. Технология их производства заключается в использовании бетона марки М100 или М150 и применении вибростанка или пресса для отлива блоков.

Использование таких элементов для закладки фундамента обосновано следующими объективными причинами:

  • Габариты блока выгодно соизмеряются с его весом. Масса в пределах 30 – 32 кг достигается за счёт наполнителя. Благодаря этому фактору укладка блоков значительно упрощается.
  • В заводских условиях достигаются точные габариты каждого элемента. Погрешность существует, но совсем незначительная. За счет этого достигается правильная геометрическая форма столба.

Специалисты советуют при закупке материала проверять размеры блоков посредством специально заготовленного шаблона. Габариты элементов разных партий могут отличаться, что повлечёт некоторые неудобства при работе, а соответственно скажется на готовом результате.


Строительные блоки 20х20х40Источник kak-sdelat-fundament.ru

Фундамент из блоков 20×20×40 укладывается путём сооружения столбов с сечением 40×40. Это оптимальный вариант для оснований сборного типа. Специалисты советуют при укладке блоков выполнять перевязку после каждого ряда.

Что это такое?

Фундаментные блоки строительные (ФБС) представляют собой железобетонные, монолитные элементы, которые изготавливаются в заводских условиях с жестким контролем параметров. Это позволяет обеспечить их высокую прочность, долговечность и стабильность геометрических размеров.

Из этих блоков может строиться фундамент любого типа. Классический вариант – ленточный мелкозаглубленный фундамент.

Блочные конструкции наиболее подходит для грунтов с большим содержанием песка. В то же время за счет определенной подвижности фундамент легко переносит вспучивание. Не следует применять блоки на мягком грунте, в котором они могут проседать.

Плюсы и минусы

Можно выделить следующие преимущества ФБС:

  • повышенные прочностные характеристики — монолитные блоки имеют прочность порядка 100-200 кг/см2;
  • морозостойкость и стойкость к циклам замораживание-оттаивание (не менее 200 циклов);
  • водонепроницаемость;
  • негорючесть, пожарная безопасность;
  • достаточная сейсмоустойчивость;
  • высокая скорость монтажа;
  • отсутствие необходимости остановки строительства для полного застывания бетона. Даже при изготовлении армопояса требуется минимальное время – до 14 дней.

Следует выделить и определенные минусы блоков:

  • затраты на транспортировку габаритных изделий:
  • необходимость грузоподъемных механизмов;
  • повышенные требования к теплоизоляции;
  • ограничения по использованию на высокопучинистых и мягких грунтах.

Недостатки ограничивают применение ФБС при строительстве больших кирпичных или каменных домов, но блоки вполне пригодны при возведении деревянных и каркасных сооружений.

Разновидности ФБС для фундамента, ГОСТ

На рынке представлены 12 типоразмеров классических ФСБ:

  • Длина блоков составляет 9/12/24 дм.
  • Ширина —3/4/5/6 дм.
  • Высота всех блоков — 6 дм.

Производство блоков регламентируется ГОСТ, где прописан вид материала, размеры, конструктивные параметры, правила складирования, транспортировки, установки.

  • ФБС — сплошной блок максимальной прочности;
  • ФБП — пустоты расположены снизу, благодаря этому снижается нагрузка на фундамент;
  • ФБВ — сплошная текстура с вырезом для прокладки коммуникационных систем. Актуально при строительстве объектов с многочисленными инженерными системами.
Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
